电抗器选择方法
电抗器选用导则
电抗器选用导则电抗器是一种电气元件，用于控制电路中的电流和电压。
它主要通过改变电路的电抗来实现对电流和电压的控制。
电抗器的选用是电路设计中非常重要的一部分，它直接影响到电路的性能和稳定性。
在选择电抗器时，需要考虑以下几个方面：1. 额定电压：电抗器的额定电压应与电路中的电压相匹配。
如果电压过高，电抗器可能会受到损坏；如果电压过低，电抗器的性能可能无法发挥。
2. 频率范围：不同的电抗器适用于不同的频率范围。
在选择电抗器时，需要考虑电路中的工作频率范围，并选择合适的电抗器。
3. 电流容量：电抗器的电流容量应与电路中的电流相匹配。
如果电流过大，电抗器可能会过载；如果电流过小，电抗器可能无法正常工作。
4. 效率：电抗器的效率是衡量其性能的重要指标。
选择电抗器时，应选择效率高、能量损耗小的电抗器，以提高电路的效率和稳定性。
5. 尺寸和重量：电抗器的尺寸和重量也是选择的考虑因素之一。
在空间有限或对重量有要求的场合，应选择体积小、重量轻的电抗器。
6. 成本：在选择电抗器时，成本也是一个重要的考虑因素。
不同型号和品牌的电抗器价格差异较大，需要根据实际需求和预算进行选择。
在实际应用中，根据电路的特点和要求，可以选择不同类型的电抗器，包括电感器和电容器。
电感器是一种具有感性电抗的电抗器，主要用于控制电路中的电流。
它可以吸收和释放电能，起到稳定电流的作用。
电感器的选用应考虑电感值、电流容量、频率范围等因素。
电容器是一种具有容性电抗的电抗器，主要用于控制电路中的电压。
它可以储存和释放电能，起到稳定电压的作用。
电容器的选用应考虑容量、电压容量、频率范围等因素。
还有一些特殊类型的电抗器，如变压器和滤波器等，它们在特定电路中起到重要作用。
在选择电抗器时，需要综合考虑电路的特点、工作条件和要求，选择合适的电抗器类型和参数。
合理选择电抗器可以提高电路的性能和稳定性，确保电路的正常运行。
电抗器如何正确选取电抗器
电抗器如何正确选取电抗器电抗器在电力系统中扮演着重要的角色，它能够控制电流和电压的相位差，以提高系统的功率因数和稳定性。
在选择电抗器时，需考虑多方面的因素，如电力系统的负载情况、系统容量和电抗器的特性等。
本文将从这些角度进行探讨，以帮助读者正确选取适用的电抗器。
一、负载情况电力系统的负载情况是选择电抗器的重要依据。
负载通常可以分为感性负载和容性负载两种情况。
感性负载是指负载的功率因数小于1，需通过引入容性电抗器来补偿无功功率。
而容性负载则是指负载的功率因数大于1，需通过引入感性电抗器来补偿无功功率。
因此，了解负载情况是选取电抗器的首要步骤。
二、系统容量电力系统容量是选择电抗器的另一个重要因素。
容量较大的电力系统通常需要更多的电抗器来平衡无功功率。
电抗器的容量应该与系统容量相匹配，以确保系统的稳定性和性能。
三、电抗器的特性在选择电抗器时，还需考虑电抗器的一些特性。
以下是一些常见的电抗器特性：1. 频率：电抗器的频率应与电力系统的频率相匹配，通常为50Hz或60Hz。
2. 电压等级：电抗器的电压等级应与系统的电压等级相匹配，以确保安全可靠的运行。
3. 功率因数：电抗器的功率因数应与系统的功率因数需求相匹配，以实现无功功率的补偿。
4. 额定容量：电抗器的额定容量应根据系统容量和负载情况进行选择，以确保恰当的功率补偿。
五、选取准则根据以上的因素，我们可以制定一些具体的选取准则。
以下是一些建议：1. 根据负载情况，选择感性电抗器或容性电抗器以补偿负载的无功功率。
2. 根据系统容量和性能要求，确定电抗器的容量。
3. 根据电力系统的频率和电压等级，选择合适的电抗器参数。
4. 针对特定的应用需求，选择具有额外特性的电抗器，如调节功能、自耦变压器等。
综上所述，电抗器的正确选取对于电力系统的正常运行和稳定性至关重要。
必须根据负载情况、系统容量和电抗器特性等因素进行综合考虑，以选择适当的电抗器。
通过合理选取，可以提高系统的功率因数、稳定性和节能效果。

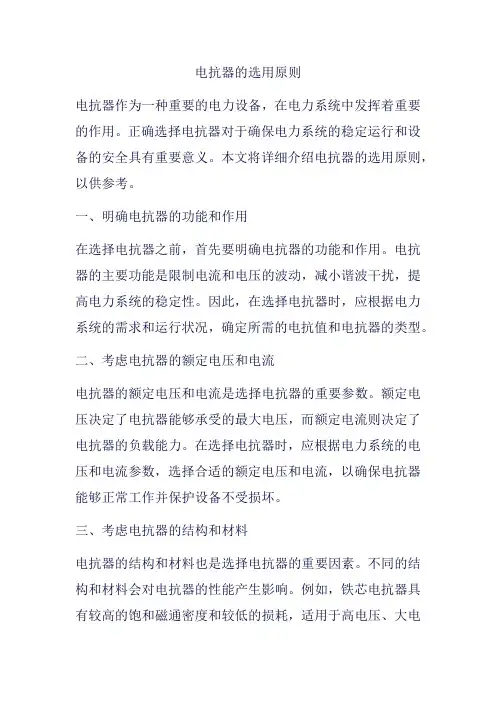

电抗器的选用原则
电抗器的选用原则电抗器作为一种重要的电力设备，在电力系统中发挥着重要的作用。
正确选择电抗器对于确保电力系统的稳定运行和设备的安全具有重要意义。
本文将详细介绍电抗器的选用原则，以供参考。
一、明确电抗器的功能和作用在选择电抗器之前，首先要明确电抗器的功能和作用。
电抗器的主要功能是限制电流和电压的波动，减小谐波干扰，提高电力系统的稳定性。
因此，在选择电抗器时，应根据电力系统的需求和运行状况，确定所需的电抗值和电抗器的类型。
二、考虑电抗器的额定电压和电流电抗器的额定电压和电流是选择电抗器的重要参数。
额定电压决定了电抗器能够承受的最大电压，而额定电流则决定了电抗器的负载能力。
在选择电抗器时，应根据电力系统的电压和电流参数，选择合适的额定电压和电流，以确保电抗器能够正常工作并保护设备不受损坏。
三、考虑电抗器的结构和材料电抗器的结构和材料也是选择电抗器的重要因素。
不同的结构和材料会对电抗器的性能产生影响。
例如，铁芯电抗器具有较高的饱和磁通密度和较低的损耗，适用于高电压、大电流的场合；而空心电抗器则具有较低的饱和磁通密度和较高的电阻值，适用于低电压、小电流的场合。
因此，在选择电抗器时，应根据电力系统的需求和运行状况，选择合适的结构和材料。
四、考虑电抗器的安装和维护电抗器的安装和维护也是选择电抗器的重要因素。
不同的安装和维护方式会对电抗器的性能和使用寿命产生影响。
因此，在选择电抗器时，应考虑安装和维护的方便性和经济性，选择合适的安装和维护方式。
五、考虑电抗器的性价比在选择电抗器时，还应考虑其性价比。
不同品牌、不同型号的电抗器价格和质量各不相同，因此在选择时应进行综合比较。
应选择性价比高的产品，以确保电力系统的稳定运行和设备的安全。
六、考虑电抗器的环境因素在选择电抗器时，还应考虑环境因素对其性能和使用寿命的影响。
例如，高温、潮湿、腐蚀等环境因素会对电抗器的性能和使用寿命产生影响。
因此，在选择电抗器时，应选择适应环境条件的产品，以确保其正常工作并延长使用寿命。
9.2.4限流电抗器选择
9.2.4 限流电抗器选择（1）参数选择：限流电抗器应按表9−2−9所列技术条件选择，并按表中环境条件校验。
表9−2−9中的一般项目，按第9.1节有关要求进行选择，并补充说明如下：1）普通电抗器k X %＞3%时，制造厂已考虑连接于无穷大电源、额定电压下，电抗器端头发生短路时的动稳定度。
但由于短路电流计算是以平均电压（一般比额定电压高5%）为准，因此在一般情况下仍应进行动稳定校验。
2）分裂电抗器动稳定保证值有两个，其一为单臂流过短路电流时之值，其二为两臂同时流过反向短路电流时之值。
后者比前者小得多。
在校验动稳定时应分别对这两种情况，选定对应的短路方式进行。
3）安装方式是指电抗器的布置方式。
普通电抗器一般有水平布置、垂直布置和品字布置三种。
进出线端子角度一般有90°、120°、180°三种，分裂电抗器推荐使用120°。
（2）额定电流选择：普通电抗器的额定电流选择：1）电抗器几乎没有过负荷能力，所以主变压器或出线回路的电抗器，应按回路最大工作电流选择，而不能用正常持续工作电流选择。
2）变电所母线分段回路的电抗器应满足用户的一级负荷和大部分二级负荷的要求。
（3）电抗百分值选择：普通电抗器的电抗百分值应按下列条件选择和校验：1）将短路电流限制到要求值。
此时所必须的电抗器的电抗百分值（k X %）按下式计算k X %≥%100⨯⎪⎪⎭⎫ ⎝⎛-''*j nk j nk j j I U U I X I I （9−2−5）或 k X %≥%100⨯⎪⎪⎭⎫ ⎝⎛-''*nkj nk j j j U I I U X S S （9−2−6） 式中 j U ——基准电压，kV ；j I ——基准电流，A ；j X *——以j U 、j I 为基准，从网络计算至所选用电抗器前的电抗标么值；j S ——基准容量，MV A ；nk U ——电抗器的额定电压，kV ；nk I ——电抗器的额定电流，A ；I ''——放电抗限制后所要求的短路次暂态电流，kA ；S ''——被电抗限制后所要求的零秒短路容量，MV A 。

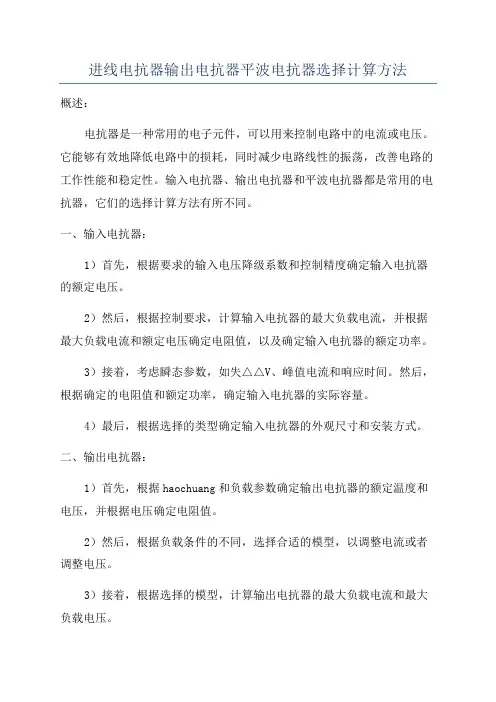

进线电抗器输出电抗器平波电抗器选择计算方法
进线电抗器输出电抗器平波电抗器选择计算方法
概述：
电抗器是一种常用的电子元件，可以用来控制电路中的电流或电压。
它能够有效地降低电路中的损耗，同时减少电路线性的振荡，改善电路的工作性能和稳定性。
输入电抗器、输出电抗器和平波电抗器都是常用的电抗器，它们的选择计算方法有所不同。
一、输入电抗器：
1）首先，根据要求的输入电压降级系数和控制精度确定输入电抗器的额定电压。
2）然后，根据控制要求，计算输入电抗器的最大负载电流，并根据最大负载电流和额定电压确定电阻值，以及确定输入电抗器的额定功率。
3）接着，考虑瞬态参数，如失△△V、峰值电流和响应时间。
然后，根据确定的电阻值和额定功率，确定输入电抗器的实际容量。
4）最后，根据选择的类型确定输入电抗器的外观尺寸和安装方式。
二、输出电抗器：
1）首先，根据haochuang和负载参数确定输出电抗器的额定温度和电压，并根据电压确定电阻值。
2）然后，根据负载条件的不同，选择合适的模型，以调整电流或者调整电压。
3）接着，根据选择的模型，计算输出电抗器的最大负载电流和最大负载电压。
电抗器型号说明
电抗器型号说明电抗器是一种电子器件，也称为电阻器，它的作用是限制电流，保护和调整电路的电源和负载，以稳定电路的工作电压及阻止波形失真。
电抗器的形式各式各样，大小不同，结构复杂，根据不同需求，一般都可以选择合适的电抗器。
1、RC系列电抗器：RC电抗器由电解水胶浆，活性陶瓷芯片和陶瓷外壳三大部分组成，遇到低频高电流时可有效降低纹波，也有耐高温和超高压系列材料可供选择。
2、环形强流电抗器：环形强流电抗器由于采用芯片夹垫技术，所以在线路中容易短路，可以减少电流流量，从而控制驱动元件的电流，保护驱动元件不受损害。
3、磁性电抗器：其工作原理是通过把磁体放入电抗器内，根据磁场对电流的影响，控制电流的大小，使电路中发生的磁滞现象可以更充分地被利用，具有良好的稳定性和频率响应特性。
4、磁阻电抗器：磁阻电抗器是利用磁阻的特性来调整电流，其在控制电流中的作用是有限的，但是它可以实现比较大的电流调节，与环形强流电抗器相比，磁阻电抗器可以实现更大范围的电流控制。
5、磁补偿电抗器：磁补偿电抗器主要是利用磁铁来补偿电路中存在的纹波，并可以通过调节磁铁来减少纹波，特别是在设备需求电流过大或者电流缓慢变化时，表现效果会更佳。
6、热敏电阻：热敏电阻(PR)是一种模拟型电阻，主要由热敏结构和陶瓷外壳组成，通过改变温度来改变电阻的值，可以有效的监测系统的温度变化，以保护电子设备的安全运行。
7、热电偶式电阻：通过将一个电阻片裹在热继电器上，利用其被加热的原理不断补偿可以达到电阻调节的作用，可以用于控制系统的温度，可以保证在系统发生变温时电阻固定不变。
此外，还有多种其它类型的电抗器，比如结构电抗器，抗带宽电抗器，放大电抗器，低调整电抗器，调整电抗器等，所选择的型号取决于电路的需求。
直流回路电抗器的选择与计算
直流回路电抗器的选择与计算品闸管变流器和直流发电机组不同，其所产生的供电电压和电流除直流成分外，同时还包含有谐波;此外在负载电流较小时，还会出现电流续的现象，造成对变流器特性的不利影响，设计时应了以注意。
出于真流的脉动会使电动机的换向条件恶化，并且增加电动机的铜耗、铁耗及轴电几，因此除需选用变流器供电的特殊系列直流电动机外，通常还采用在直流回路内附加电抗器。
以限制电流脉动分量的方法。
在电流断续时，除电动机换向条件恶化，变流器内阻加大，放大倍数大大降低外，同时电动机的电气时间常数也要发生变化。
若闭环系统中调节器参数员按电流连续时选择的，那么在轻载时控制性能恶化，除需在闭坏控制中采用若干自话应环作外，如电流调带器输出端。
叠加变流器断续非线性补偿前馈控制等，亦可采用增大回路电感，以免在正常工作范围内出现电流断续等措施。
在有环流系统中(见表6-5)，由于存在环流回路，环流经正反向组变流器流通，通常附加电拉器将环流电流限制在一定的数值内。
对一相全控桥可逆在环流变流器的主电路。
电抗器配置可采用图6-58所示的方式。
在图6-58a所示线路中，配置3台电抗器，L、L用以抑制环流。
当电动机正向运转时，变流器U1和L通过负载电流L，同时允许电抗器L饱和;U2和通过环流，环流电抗器L，不饱和，电抗值.抑制环流的大小。
在主动机反向送转时，2和工通过角藏电流儿询和。
川和儿通过环流。
其由抗用以限利环流的大小。
电枢回路电抗器用以滤平变流器输出电流的脉动分量。
在最大允许过范围内，电抗器不应饱和。
环流电抗LL可接通电流时间按50%考虑，平波电抗 L为长期连续。
线路配置两台电抗器，兼作抑制环路电流和平波。
这两台电抗器应在最大允许过载范围内不饱和。
电抗器的视在容量远远超过终6-58a的情况，通常不推荐选用。
选择串联谐振电抗器方法
选择串联谐振电抗器方法串联谐振电抗器（Series Resonance Reactor）是一种电路元件，用于控制电流的大小和相位角。
它通常由一个电容和一个电感元件组成，通过调整电容和电感的数值可以实现电流的控制。
串联谐振电抗器是一种常见的电路，在许多不同的应用中都被广泛使用。
它常用于电力系统中，用于控制电流和电压的波形。
在电力系统中，电流和电压的波形非常重要，它们直接影响到系统的稳定性和性能。
通过使用串联谐振电抗器，可以有效地控制电流和电压的波形，提高系统的稳定性和性能。
串联谐振电抗器的选择方法主要包括以下几个方面：1.确定电路需求：首先需要明确电路中电流和电压的要求，以及需要控制的范围。
根据电路的特点和要求，选择合适的串联谐振电抗器。
2.计算电容和电感的数值：根据电路的特性和需求，计算出所需的电容和电感的数值。
电容和电感的数值决定了电流和电压的波形，对于不同的应用有不同的要求。
因此，需要根据具体的需求来计算电容和电感的数值。
3.选择电容和电感元件：根据计算出的电容和电感数值，选择合适的电容和电感元件。
通常可以选择标准的电容和电感元件，也可以根据具体的需求定制电容和电感元件。
4.进行实验验证：在实验室中，使用所选的电容和电感元件搭建电路，进行波形测试。
通过测试，验证所选的电容和电感元件是否符合要求，是否能够实现所需的电流和电压波形。
5.调整电容和电感数值：根据实验结果，调整电容和电感的数值。
有可能需要进行多次实验和调整，直到满足电路的要求。
6.进一步优化：根据实验结果，进一步优化电容和电感的数值。
通过调整电容和电感的数值，可以进一步改进电路的性能和稳定性。
总之，选择串联谐振电抗器的方法包括确定电路需求、计算电容和电感的数值、选择电容和电感元件、实验验证、调整电容和电感的数值以及进一步优化。
通过这些步骤，可以选择合适的串联谐振电抗器，实现电流和电压的控制。
0604限流电抗器的选择
U L
PRL QX L UN
Q
UN
XL
3UNImax sin xL (%) UN
UN
100 3IN
电压损失百分数：
xL (%) 100
I
m
aIN
U L
(%)
U L UN
100 (%)
1 UN
xL (%) 100
Imax sin
UN IN
100 (%)
xL
(%)
Imax IN
UN IN
100 (%)
xL
(%)
I IN
(%)
≥
60~70(%)
二、电抗百分数的选择
(二) 分裂电抗器电抗百分数的选择
① 按将短路电流限制到要求值来选择
按普通电抗器的计算方法计算xL(%)；
计算单臂自感电抗xL1(%) ：
3侧接电源，1（或2）侧短路： 1
xL= xL1
xL1(%)= xL(%)
~ S 则应选择电抗器的电抗百分数为
xL
(%)
Id I
x*
100
(%)
（以Id、Ud为基准）
xL (%)
Id I
x*
I NU d IdU N
100 (%)
（以IN、UN为基准）
二、电抗百分数的选择
(一) 普通电抗器电抗百分数的选择
② 正常运行时电压损失校验 普通电抗器在运行时，其电压损失百分数U(%)≯5。 电抗器上的电压损失：
一、额定电压和额定电流的选择
1. 额定电压的选择
UN≥UNs
2. 额定电流的选择
IN≥Imax 分裂电抗器 Imax 的选取：
用于发电厂的发电机或主变压器回路时， Imax 一般按发 电机或主变压器额定电流的70%选择；
电抗器选型
电抗器选型
电抗器选型
电抗器的的类型多种多样，理想的电抗器应是有如下特点：无油、无噪音、体积小、线性度好、无漏磁、过流能力强、结构稳定、耐候性强等。
在选择电抗器的时候，首先确定所需电抗器的作用。
再根据作用选取电抗率，然后根据电容器容量选择电抗器容量（电抗器容量等于电容器容量乘以电抗率）。
电抗器选择很复杂，需要确定电网质量，电网参数，电容器参数。
大体上我们将电抗器其分为两种：交流电抗器（输入电抗器、输出电抗器）、直流电抗器，根据不同情况选用相对应的电抗器。
交流电抗器
输入电抗器的作用：限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷，有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
输出电抗器的作用：补偿长线（50-200m）分布电容的影响，并能抑。
串联谐振试验如何选配电抗器
串联谐振试验如何选配电抗器串联谐振是一种常用的谐振试验方法，用于测量电力系统中变压器等设备的整体等效电抗。
在进行串联谐振试验时，需要选配合适的电抗器，以保证试验的安全性和有效性。
本文将从选配电抗器的原则、电抗器的参数计算、选配方法等方面进行详细的介绍。
选配电抗器的原则1.应满足试验要求：选配的电抗器应能满足谐振试验的要求，包括试验的频率范围、试验电流值、试验电压等。
根据试验需求确定电抗器的容量。
2.提供合适的谐振频率：串联谐振试验要求电抗器和待测设备在谐振频率处形成振荡，因此选配的电抗器应能提供合适的谐振频率。
需要注意的是，谐振频率一般情况下应远大于电力系统的工频，以避免对系统稳定性产生不利影响。
3.电压和电流波形不失真：选配的电抗器应能提供波形准确的电流和电压，以保证试验结果的准确性。
电抗器的参数计算在选配电抗器之前，需要对待测设备和谐振电路进行参数计算，确定谐振频率和谐振电阻。
1.谐振频率计算：谐振频率通常通过待测设备的电容和电感参数计算得到。
例如，变压器谐振频率的计算公式为：ω=1/√(LC)，其中ω为谐振频率，L为变压器的等效电感，C为变压器的等效电容。
2.谐振电阻计算：谐振电路中串联谐振电抗器的电阻需要根据谐振谐振电抗器的Q值计算得到。
一般来说，谐振电路的Q值为10-20，电阻的计算公式为：R=ωL/Q，其中R为谐振电路电阻，ω为谐振频率，L为电感，Q为电路的Q值。
根据电路的Q值计算得到的电阻值即为选配电抗器时需要满足的电阻范围。
选配方法1.根据电抗器的容量选择：根据试验要求确定电抗器的试验电流值和电压值，从而确定所选电抗器的容量。
一般来说，选配的电抗器容量应大于或等于待测设备的容量。
2.根据谐振电路参数选择：根据上述电抗器的参数计算方法，计算得到谐振频率和谐振电阻，在相应的范围内选择符合要求的电抗器。
3.确定电抗器的连接方式：串联谐振试验可以采用星形接法或三角形接法。
根据试验设备的电压级别和电抗器的参数，选择合适的接法。
进线电抗器、输出电抗器、平波电抗器选择计算方法
进线电抗器、输出电抗器、平波电抗器选择计算方法1. 进线电抗器1.1 进线电抗器的额定电流I LN：对直流传动装置(6RA70)：I LN=0.82I dN(A)式中：I dN：传动装置额定整流电流，通常即为由其供电的电动机的额定电流(A)。
对电压型变频器(6SE70)：I LN=1.1I CN(A)式中：I CN：变频器额定输出电流，通常即为由其供电的电动机的额定电流(A)。
对6SE70中的整流单元和整流/回馈单元：I LN=0.87I dc(A)式中：I dc：整流单元或整流/回馈单元额定输出电流(A)。
1.2 进线电抗器的电感值L：对直流传动装置(6RA70)和6SE70中的整流/回馈单元按压降4%选择L：L=0.04U LN/(30.5×2πfI LN) (H)式中：U LN：进线电压的线电压有效值(V)f：电网频率(Hz)I LN：进线电抗器的额定电流(A)当f=50Hz时：L=73.51×U LN/I LN(μH)也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.1~表1.4中选择进线电抗器(适用于f=50Hz)。
对变频器(6SE70)和6SE70中的整流单元，按压降2%选择L：L=0.02×U LN/(30.5×2πfI LN) (H)式中：U LN：进线电压的线电压有效值(V)f：电网频率(Hz)I LN：进线电抗器的额定电流(A)当f=50Hz时：L=36.76×U LN/I LN(μH)也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.5~表1.8中选择进线电抗器(适用于f=50Hz)。
表1.1 进线电压：380(400)V 额定压降：8.85V(4%) 型号：HKSG2-0.8表1.3 进线电压：690V 额定压降：15.9V(4%) 型号：HKSG2-0.8表1.5 进线电压：380(400)V 额定压降：4.43V(2%) 型号：HKSG2-0.8表1.7 进线电压：690V 额定压降：7.97V(2%) 型号：HKSG2-0.82. 输出电抗器2.1 输出电抗器的额定电流变频器或逆变器所用的输出电抗器的额定电流I LN可按下式选择I LN=I MN(A)式中：I MN：由变频器或逆变器供电的电动机的额定电流(A)2.2 输出电抗器的电感输出电抗器的电感量L可按下式选择L=0.01U MN/(30.5×2πfI LN) (H)式中：U MN：由变频器或逆变器供电的电动机的额定电压(V)f：电网频率(Hz)I LN：输出电抗器的额定电流(A)当f=50Hz时：L=18.38×U MN/I LN(μH)也可根据由变频器或逆变器供电的电动机的额定电压U MN和输出电抗器的额定电流I LN直接从下面的表2.1~表2.2中选择输出电抗器(适用于f=50Hz)。
变频器电抗器作用和选用
变频器电抗器作用和选用此种电抗器一般称之为滤波电抗器或谐波抑制电抗器，串在变频器的输入端。
1，用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷，有效地爱护变频器和改善功率因数,2，阻挡来自电网的干扰，又能削减变频器整流部分产生的高次谐波对电网产生“污染”，有效防止干扰其他设备。
详细的选择还是根据变频器说明书上介绍的选择。
1、额定沟通电流的选择额定沟通电流是从发热方面设计电抗器的长期工作电流，同时应当考虑足够的高次谐波重量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2、电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
3、电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择是依据在额定频率范围内的电缆长度来确定，然后再依据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
4、对应额定电流的电感量与电缆长度：电缆长度额定输出电流电感量300米100A 46μH200A 23μH250A 16μH300A 13μH600米100A 92μH200A 46μH250A 34μH300A 27μH抱负的电抗器在额定沟通电流及以下，电感量应保持不变，随着电流的增大，而电感量渐渐减小。
当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。
当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。
当额定电流大于4倍时，电感量减小到额定电感量的0.35倍。
电抗器选择方法
电抗器选择方法1.1电抗率的选择■补偿装置接入处的背景谐波为3次当接入电网处的背景谐波为3次及以上时，一般为12%；也可采用4.5%～6%与12%两种电抗率。
只有3次等零序谐波不需要补偿时也可以选择零序滤波电抗器。
3次谐波含量较小，可选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
3次谐波含量较大，已经超过或接近国标限值，一般为12%；也可采用4.5%～6%与12%两种电抗率的串联电抗器混合装设。
■补偿装置接入处的背景谐波为3次、5次3次谐波含量很小，5次谐波含量较大（包括已经超过或接近国标限值），选择4.5%～6%的串联电抗器，忌用0.1%～1%的串联电抗器。
3次谐波含量略大，5次谐波含量较小，选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
3次谐波含量较大，已经超过或接近国标限值，选择12%或12%与4.5%～6%的串联电抗器混合装设。
■补偿装置接入处的背景谐波为5次、7次及以上(中频冶炼、电镀、轧机、工业炉、单晶炉等大部分工业负荷为此类负荷)5次谐波含量较小，应选择4.5%～6%的串联电抗器。
5次谐波含量较大，应选择4.5%的串联电抗器。
■对于采用0.1%～1%的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用4.5%～6%的串联电抗器，要防止对3次谐波的严重放大或谐振。
■补偿装置接入处的特征次背景严重超过了国标限值，需要谐波治理达到国标要求的需要经过专业的技术人员进行滤波设计并特殊定做滤波电抗和其它滤波组件负荷容量和配电变压器容量相当时选择并联型无功补偿兼谐波治理装置。
负荷容量远小于配电变压器时选择串联型无功补偿兼谐波治理装置。
1.2电抗器类型的选择电抗器按照结构的不同分为油浸式铁芯电抗器、干式铁芯电抗器、干式空芯电抗器、干式半芯电抗器、干式磁屏蔽电抗器，不同类型的电抗器互有优缺点，需要根据用电现场情况斟酌选择。
电抗器选择设计资料
如何选择电抗器的K值串联电抗器有一个重要技术参数K。
K是电抗器的电抗率代号，其单位是 %（百分比）。
当电抗器所工作的电网中，谐波总畸变率在4%以下，可以只考虑限制电容器投切过程中的合闸涌流，电抗器的电抗率可选：K=（0.1～1）%。
当K≤0.1%时，可安装在电容器外壳内（在向电容器生产厂购买时申明）。
当0.1＜K≤1%,可选用XD型电抗器。
这种电抗器是单相结构，在安装时，注意一，安装在B相的电抗器，进出线次序与A、B相相反，以免互相影响。
注意二，它对3、5次谐波电流略有放大。
注意电网谐波背景。
当电抗器所工作的电网中，谐波总畸变率在4%以上，应先通过谐波监测仪表查明该电网的主要谐波含量，然后再合理确定K值。
如果，电网背景谐波为5次及以上时，这时应配置电抗率为（4.5～7）%。
一般用电抗率为6%的电抗器。
要注意的是：6%的电抗器，抑制5次谐波效果好。
但对3次谐波有明显的放大作用。
如果电网原来3次谐波含量就接近容忍值，就要注意选择电抗率K偏离6%少许。
比如选k为4.5%的电抗器对3次谐波放大轻微。
如果，电网背景谐波为3次及以上时，这时应配置电抗率为12%的电抗器。
从材料的价格上分析，在同样电压电流情况下，K值越高，其端电压也越高，电抗器的电抗和电感也大，即K值越高，价格也高些。
所以，如果3次、5次、7次及以上谐波含量都超标需要治理时，建议用一部分K为7%的电抗器，用一部分K为12%的电抗器。
变频器交流电抗器的参数和结构计算方法1引言随着电力电子技术的迅速发展，从20世纪90年代以来交流变频调速已成为电气传动的主流，其应用范围日益广泛。
但是由于变频器被使用在各种不同的电气环境，若不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。
实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
输入电抗器参数选择
注：
Uv------交流输入相电压有效值，V；
△UL------电抗器额定电压降，V；
In------电抗器额定电流，A；
f------电网频率，HZ。
输入电抗器压降不宜取得过大，压降过大会影响电动机转矩。
一般情况下选取进线电压的4%(8.8 V)已足够，在较大容量的变频器中如75 kW 以上可选用10 V 压降。
2)输入电抗器的额定电流IL的选取
单相变频器配置的输入电抗器的额定电流IL ＝变频器的额定电流In，三相变频器配置的输入电抗器的额定电流IL ＝变频器的额定电流
In ×0.82。
3)输入电抗器的电感量L的计算
知道了压降和额定电流，则输入电抗器的电感量L 的计算公式下:
L=△UL/(2*3.14159*f*In)
系统电压380V 规格型号:
说明：以上参数为典型值供参考，可根据客户要求定做，我公司保留对数据的变更权利，其他电压等级订货时需注明。
电抗器选择
在高低压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。
因此，电抗器在无功补偿装置中的作用非常重要。
然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。
由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。
精品文档，超值下载电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。
所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。
虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。
下面总结电容器串联电抗器时，电抗率选择的一般规律。
1，电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。
（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。
2，电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。
电抗器的选择及安装
电抗器的选择及安装在高压补偿装置中一般都装设有电抗器，它的作用主要有两点：一是限制合闸涌流，使其不超过额定电流的20倍;二是抑制供电系统的高次谐波，用来保护电容器。
因此电抗器在补偿装置中的作用非常重要。
只有科学、合理的选用电抗器才能确保补偿装置的安全运行。
对于电抗器的选用主要有三方面的内容：电抗器的电抗率K值的选取和电抗器结构(空芯、铁芯)以及电抗器的安装位置(电源侧、中性点侧)。
一、电抗器的电抗率K值的确定：1、如在系统中谐波含量很少而仅考虑限制合闸涌流时，则选K=(0.5～1)%即可满足标准要求。
但这种电抗器对5次谐波电流放大严重，对3次谐波放大轻微。
2、如在系统中存在的谐波不可忽视时，应查明供电系统的背景谐波含量，然后再合理确定K值。
为了达到抑制谐波的目的，电抗率的配置应使用电容器接入处综合谐波阻抗呈感性。
当系统中电网背景谐波为5次及以上时，这时应配置电抗率为(4.5～6)%。
电网的一般情况是：5次谐波最大，7次次之，3次较小。
因此在工程中，选用K=4.5%～6%的电抗器较多，国际上也通常采用。
配置6%的电抗器抑制5次谐波效果好，但有明显的放大3次谐波作用。
它的谐振点(204HZ)远离5次谐波的频率(250HZ)，裕量较大。
配置4.5%的电抗器对3次谐波放大轻微，因此在抑制5次及以上谐波，同时又要兼顾减小对3次谐波的放大，在这种情况下是适宜的。
但它的谐振点(235HZ)与5次谐波的频率间距较小。
当系统中背景谐波为3次及以上时，应配置电抗率为12%的电抗器。
由于近年来不3次谐波源的电气设备不断增多，使系统中的3次谐波不断的增大，尤其是冶金行业这个现象不能忽视。
总之配置电抗器的原则是：一定要根据系统背景谐波含量来综合考虑而确定。
二、电抗器的结构选择：电抗器的结构形式主要有空芯和铁芯两种结构。
铁芯结构的电抗器主要优点是：损耗小，电磁兼容性叫好，体积小。
缺点是：有噪音并在事故电流较大时铁芯饱和失去了限流能力。
变频器输出电抗器怎么选择
变频器输出电抗器怎么选择变频器的输出是经PWM调制的电压波，调制波形如图1所示，由于电动机绕组的电感性质能使电流连续，因此电流基本上是正弦形的，脉冲宽度调制( PWM)有着陡峭的电压上升和下降的前后沿，即du/dt很大，使得输出引线向外放射含量极大的电磁干扰，并且在引出线对地、电动机绕组匝间、绕组对地间都产生很大的脉冲电流。
图1 调制波形为了减轻变频器输出du/dt对外界的干扰，降低输出波形畸变，达到环保标准，削减对电动机绕组的电压冲击造成绝缘损坏，降低电动机的温升和噪声，避开在变频器输出功率管上因du/dt和流过过大的脉冲冲击电流使功率管损坏，以及降低负载短路造成对变频器的损伤，有必要在变频器输出端增设沟通电抗器。
值得指出的是脉冲电压通过较长的输电线时，由于长线上波的反射叠加使得在长线（即变频器输出导线）超过临界长度后，电压有可能达到直流母线（变频器内直流母线）电压的2倍。
因此，变频器输出线长度受到了限制，为解除这种限制，必需接入输出侧沟通电抗器。
接入后，送到电动机等负载上的波形接近正弦电压波形。
当变频器和电动机之间的接线超长时，随着变频器输出电缆的长度增加，其分布电容明显增大，从而造成变频器逆变输出的容性尖峰电流过大引起变频器爱护动作，因此必需使用输出电抗器或du/dt滤波器或正弦波滤波器等装置对这种容性尖峰电流进行限制。
输出滤波电抗器用于补偿在电动机电缆长距离敷设时引起的电路电容充电电流，也可抑制谐波。
在多电动机传动时，可接入一台输出滤波电抗器，总电缆长度是每台电动机电缆长度的总和。
从理论上说，功率等级不同的变频器所允许敷设的电动机电缆长度是不同的，并且不同生产厂商的变频器所允许敷设的电动机电缆长度也是不同的。
因此，变频器至电动机电缆在超过多长距离时应加装输出滤波电抗器，还应参阅各变频器生产厂商供应的使用手册。
输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率，减小变频器功率元件动作时产生的干扰和冲击：在变频器与负载电动机之间连接电缆超过50m时应配置输出电抗器。
电抗器选择方法
电抗器选择方法1.1电抗率的选择■补偿装置接入处的背景谐波为3次当接入电网处的背景谐波为3次及以上时，一般为12%；也可采用4.5%～6%与12%两种电抗率。
只有3次等零序谐波不需要补偿时也可以选择零序滤波电抗器。
3次谐波含量较小，可选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
3次谐波含量较大，已经超过或接近国标限值，一般为12%；也可采用4.5%～6%与12%两种电抗率的串联电抗器混合装设。
■补偿装置接入处的背景谐波为3次、5次3次谐波含量很小，5次谐波含量较大（包括已经超过或接近国标限值），选择4.5%～6%的串联电抗器，忌用0.1%～1%的串联电抗器。
3次谐波含量略大，5次谐波含量较小，选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
3次谐波含量较大，已经超过或接近国标限值，选择12%或12%与4.5%～6%的串联电抗器混合装设。
■补偿装置接入处的背景谐波为5次、7次及以上(中频冶炼、电镀、轧机、工业炉、单晶炉等大部分工业负荷为此类负荷)5次谐波含量较小，应选择4.5%～6%的串联电抗器。
5次谐波含量较大，应选择4.5%的串联电抗器。
■对于采用0.1%～1%的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用4.5%～6%的串联电抗器，要防止对3次谐波的严重放大或谐振。
■补偿装置接入处的特征次背景严重超过了国标限值，需要谐波治理达到国标要求的需要经过专业的技术人员进行滤波设计并特殊定做滤波电抗和其它滤波组件负荷容量和配电变压器容量相当时选择并联型无功补偿兼谐波治理装置。
负荷容量远小于配电变压器时选择串联型无功补偿兼谐波治理装置。
1.2电抗器类型的选择电抗器按照结构的不同分为油浸式铁芯电抗器、干式铁芯电抗器、干式空芯电抗器、干式半芯电抗器、干式磁屏蔽电抗器，不同类型的电抗器互有优缺点，需要根据用电现场情况斟酌选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电抗器选择方法
1.1电抗率的选择
■补偿装置接入处的背景谐波为3次
当接入电网处的背景谐波为3次及以上时，一般为12%；也可采用4.5%～6%与12%两种电抗率。
只有3次等零序谐波不需要补偿时也可以选择零序滤波电抗器。
3次谐波含量较小，可选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
3次谐波含量较大，已经超过或接近国标限值，一般为12%；也可采用4.5%～6%与12%两种电抗率的串联电抗器混合装设。
■补偿装置接入处的背景谐波为3次、5次
3次谐波含量很小，5次谐波含量较大（包括已经超过或接近国标限值），选择4.5%～6%的串联电抗器，忌用0.1%～1%的串联电抗器。
3次谐波含量略大，5次谐波含量较小，选择0.1%～1%的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。
3次谐波含量较大，已经超过或接近国标限值，选择12%或12%与4.5%～6%的串联电抗器混合装设。
■补偿装置接入处的背景谐波为5次、7次及以上(中频冶炼、电镀、轧机、工业炉、单晶炉等大部分工业负荷为此类负荷)
5次谐波含量较小，应选择4.5%～6%的串联电抗器。
5次谐波含量较大，应选择4.5%的串联电抗器。
■对于采用0.1%～1%的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用4.5%～6%的串联电抗器，要防止对3次谐波的严重放大或谐振。
■补偿装置接入处的特征次背景严重超过了国标限值，需要谐波治理达到国标要求的需要经过专业的技术人员进行滤波设计并特殊定做滤波电抗和其它滤波组件
负荷容量和配电变压器容量相当时选择并联型无功补偿兼谐波治理装置。
负荷容量远小于配电变压器时选择串联型无功补偿兼谐波治理装置。
1.2电抗器类型的选择
电抗器按照结构的不同分为油浸式铁芯电抗器、干式铁芯电抗器、干式空芯电抗器、干式半芯电抗器、干式磁屏蔽电抗器，不同类型的电抗器互有优缺点，需要根据用电现场情况斟酌选择。
理想的电抗器应是有如下特点：无油、无噪音、体积小、线性度好、无漏磁、过流能力强、结构稳定、耐候性强等
1.3■铁芯电抗器
体积小、漏磁小，损耗小，可以装高压柜内，但噪声大，线性度差，有漏磁局部过热的可能，易发生磁饱和，烧毁线圈。
系统过压、过流和谐波的影响，致使铁芯过饱和电抗值急剧下降，抑制谐波的能力下降，抗短路电流能力低。
干式铁芯式电抗器除上述缺点外，还不能在室外运行。
1.4■干式空芯电抗器
线性度好，噪声小，过流能力强，散热能力强，机械结构简单、坚固，户内外都可使用，基本免维护，但体积大，占地面积大，漏磁范围广，对周围的用电设备电磁干扰大，有功损耗较高。
1.5■半芯电抗器
半芯电抭器是介于铁芯电抭器和空芯电抗器之间的一种新型电抭器，结构简单、线性好、噪音小、维护方便，比空心电抗器体积小、重量轻、损耗小，但由于采用了非线性材料铁芯、其电
磁特性会呈现一定的非线性，严重时将不能保证电抗特性的线性度，且可能产生较大的谐波电流，对电网造成危害。
在空芯电抗器绕组内加上不闭合磁路的铁芯，使半芯电抗器具有铁芯电抗器和空芯电抗器的优点。
组成全新的半芯电抗器，半芯电抗器线圏直径比空芯电抗器直径小20%电抗器损耗低25%，线性度接近于直线，阻抗不随电流增加而减小，噪声低于50db 。
便于在柜内安装，是无功补偿比较好的串联电抗器。
1.6 ■磁屏蔽电抗器
在空心电抗器的基础上加上内外铁芯，保留空心电抗器的优势，减少电抗器的漏磁，减少电抗器的占地面积，但是磁屏蔽电抗器的铁心是不闭合的，其上、下两端的磁路是相当长的空气段，这两处仍有部分漏磁，显然，只要加高铁芯屏蔽罩的高度，端部的漏磁就会有很大改善，但这样做将会增大工艺的难度。
【附注1】滤波电抗器的调谐度
c c L AX X n L X ==
=2
1ω 式中： A －调谐度（%）
L X －电抗值（Ω） C X －容抗值（Ω） n －谐波次数
L －电感值（μH ） ω－314=πf 2 各次谐波滤波电抗器的电抗率：
3次谐波为11.12%； 5次谐波为4%；
7次谐波为2.04%； 11次谐波为0.83%；
高次谐波为0.53%；
串联滤波按上述调谐度配置电抗器，可满足滤除各次谐波；并联滤波为了避免在特征次谐波处与系统发生并联谐振，一般调偏一些。
滤波电抗器设计时需要考虑充分的谐波裕度，当流过大量高次谐波时，铁芯电抗器很容易发生磁饱和，电抗率下降，进而放大高次谐波，引起系统谐振。
【附注2】投切电容器组时的涌流 ★无串联电抗器时的投入单组电容器的涌流Q
S I I n
2= 式中： n I —电容器组的额定电流（方均根值），A ； S ：—电容器安装处的短路容量，MV A ；
Q ：—电容器的容量，Mvar ； ★追加投入而与近旁已运行的电容器组并联时：L c X X U I 2=
式中： U —相电压，V ； 32
1210)11(3-⨯+=Q Q U X c 拟投入和已运行电容器组每相串联容抗，Ω； 1Q —接入的电容器组的容量，kvar ； 2Q —运行的电容器组的总容量，kvar ； ★同一电抗率的电容器组投入或追加投入时，涌流⎥⎦⎤
⎢⎣⎡+⎪⎪⎭⎫ ⎝⎛-=111*0Q Q k I I n β
式中： β—电源影响系数。
d kS Q
+-=11
1β
0'Q Q Q += 0Q —投入的电容器组容量，Mvar ； 'Q —运行的电容器组总容量，Mvar n I —电容器组的额定电流（方均根值），A ； Q —同一母线上装设的电容器组总容量，Mvar 。
★ 两种电抗率的多组电容器追加投入时，涌流计算如下：
1. 投入的电容器组电抗率为1k ，当满足321<d S k Q 时，⎪⎪⎭
⎫ ⎝⎛+=11*1k I I n 2. 投入的电容器组电抗率为1k ，另一种电抗率为2k ，当满足
321≥d S k Q ，且3
22<d S k Q 时，涌流仍应按上式计算。
【附注3】谐波放大率计算
谐波电流和并联谐波阻抗为：
n X nX nX nX I I c l s s c /-+= n
X nX nX n X nX I I c l s c l s //-+-= n X nX nX n X nX nX Z c l s c l s /)/(-+-= 谐波放大率：1
)(122-+-=K s n K n F 式中： d c C s S Q X X s //==，d S 装置接入处的短路容量，c Q 装置容量；电抗率C l X X K /=。
串联谐振时，F 分子等于0：K X X n l C /1/==。
并联谐振时，F 分母等于0：)1(2
K n Q c -= 我司根据多年的谐波治理工艺的了解，为滤波补偿提供丰富的实践经验，有针对性的提出了一套谐波治理与节能方案，滤波通道的组合合理，无功补偿，无频繁投切，运行稳定，安全，使用寿命长，节能效果显著。
