屏蔽磁环的选择和屏蔽磁环的作用
信号线加磁环的作用
信号线加磁环的作用一、引言在电子设备中，信号线加磁环被广泛应用于抑制电磁干扰。
信号线是传送信号的导线或电路，而磁环则是一种用于抑制电磁辐射的装置。
信号线加磁环的作用是通过磁耦合和电磁感应的原理来实现对干扰电磁波的屏蔽和抑制，从而保持信号的稳定传输和减小外界电磁辐射对设备产生的干扰。
二、信号线加磁环的原理2.1 磁耦合原理当信号线通过磁环时，由于信号线和磁环之间存在磁耦合，信号线中通过的电流会在磁环中产生磁场。
这个磁场可以吸收和抑制周围的电磁波，从而减小对信号线的干扰。
2.2 电磁感应原理磁环通过改变电磁场的分布来屏蔽电磁波。
当磁环中的磁场发生变化时，周围的信号线会受到电磁感应，从而产生感应电压和感应电流。
这些感应电流会产生反向的磁场，达到抑制干扰的效果。
三、信号线加磁环的优点1.减小电磁辐射干扰：信号线加磁环可以有效地减小外界电磁波对信号线的干扰，提高信号传输的质量和可靠性。
2.提高系统性能：减小电磁干扰对系统的影响，可以提高系统的工作效率和稳定性，减少误码率和丢包率。
3.简单易用：信号线加磁环的安装和调试相对简单，在各种电子设备中普遍适用。
四、信号线加磁环的应用领域4.1 电子通信设备在电子通信设备中，信号的传输是非常重要的。
信号线加磁环可以减小与其他电磁设备之间的相互干扰，提高通信信号的质量和稳定性。
4.2 电力系统电力系统中存在大量的电气设备和导线，电磁干扰不可避免。
信号线加磁环可以有效地减小电力设备之间的电磁干扰，提高电力系统的稳定性和安全性。
4.3 医疗设备医疗设备对电磁干扰非常敏感，对信号的可靠传输要求较高。
信号线加磁环可以帮助医疗设备减小电磁干扰，提供更准确的诊断结果。
4.4 军事系统军事系统对安全和保密性要求极高。
信号线加磁环可以有效地保护通信信号的机密性，减少电磁攻击和干扰。
五、信号线加磁环的选择与安装1.选择合适的磁环材料：磁环材料的选择应根据具体的应用场景和要求来确定，如频率范围、工作温度等。
屏蔽磁环的选择和屏蔽磁环的作用
屏蔽磁环的选择和屏蔽磁环的作用屏蔽磁环是一种用于屏蔽电磁干扰的装置，主要通过阻挡或吸收电磁波来减少干扰。
屏蔽磁环的选择和作用对于有效减少电磁干扰以及保护设备的正常运行非常重要。
本文将从选择屏蔽磁环的几个重要参数和屏蔽磁环的作用两个方面进行详细介绍。
一、选择屏蔽磁环的几个重要参数1.材料2.尺寸和形状3.屏蔽效能屏蔽效能是衡量屏蔽磁环性能的重要参数。
它表示屏蔽磁环能够阻挡电磁辐射的能力。
屏蔽效能一般通过屏蔽因子来表示，其数值越大表示屏蔽效能越好。
屏蔽因子可以通过实验或仿真计算得到，选用屏蔽磁环时需要参考其屏蔽因子值来确定其适用范围。
4.工作频率范围屏蔽磁环的工作频率范围决定了其适用于屏蔽的电磁波频率范围。
不同的屏蔽磁环材料和结构对不同频率的电磁波有不同的吸收效果。
因此，在选择屏蔽磁环时需要明确所需屏蔽的电磁波频段，并选择合适的屏蔽磁环材料和结构。
1.降低电磁辐射屏蔽磁环通过吸收或反射电磁波，减少其进入或离开设备的传播。
它可以有效降低设备产生的电磁辐射，从而减少对周围环境和其他设备的干扰。
这种屏蔽作用特别重要，尤其是在无线通信、雷达和电子设备等领域。
2.防护设备一些敏感的电子设备对外界电磁干扰非常敏感，这可能导致设备的正常运行受到影响甚至损坏。
屏蔽磁环可以提供一个对电磁波进行隔离的屏障，从而保护设备的正常运行。
它可以防止外界电磁波干扰设备内部的电路，保证设备的稳定性和可靠性。
3.减少串扰干扰在一些特殊的应用场景中，一些设备之间存在相互干扰的问题。
屏蔽磁环可以起到隔离和消除干扰的作用，减少设备之间的串扰干扰。
这对保证设备的精确度和准确度非常重要，例如在精密仪器、测量设备和医疗设备中常常使用屏蔽磁环进行干扰控制。
总结：屏蔽磁环的选择和作用对于减少电磁干扰和保护设备的正常运行具有重要意义。
在选择屏蔽磁环时需要考虑其材料、尺寸和形状、屏蔽效能以及工作频率范围等几个重要参数。
屏蔽磁环的作用包括降低电磁辐射、保护设备和减少串扰干扰。
抗干扰磁环的原理与作用
抗干扰磁环的原理与作用抗干扰磁环的原理是利用磁性材料对电磁场的吸收和反射作用。
一般情况下，抗干扰磁环由具有高磁导率和高磁饱和性能的铁磁材料制成，如镍铁合金等。
它们能够吸收附近的干扰电磁场，并改变其磁场分布，减弱或屏蔽干扰电磁场对电子仪器的影响。
1.减小电磁干扰：抗干扰磁环能够将附近的干扰电磁场高效地吸收，避免其影响电子仪器的正常运行。
它们通过改变磁场的分布，减弱干扰电磁场对仪器的干扰。
2.屏蔽电磁辐射：抗干扰磁环通过吸收和反射作用，能够将电子仪器中产生的干扰电磁辐射限制在较小的范围内。
这样可以防止电子仪器对周围设备或人员产生不必要的干扰。
3.保护电子元器件：抗干扰磁环能够防止周围的干扰电磁场对电子元器件产生潜在的损坏。
它们通过吸收和反射电磁场，减少电流的涌入，保护电子元器件不受干扰。
4.提高仪器的性能：通过减小电磁干扰和辐射，抗干扰磁环可以提高电子仪器的信号质量和准确性。
它们能够提供一个相对稳定的环境，减少外界因素对仪器性能的干扰，从而提高仪器的工作效率和可靠性。
1.根据电子仪器的需要选择适当的抗干扰磁环。
根据不同的应用场景和工作环境，可以选择不同类型和材质的磁环。
2.将抗干扰磁环安装在电子仪器周围或内部。
尽量将磁环靠近可能产生或受到干扰的元器件或电路。
3.根据需要，可以使用多个抗干扰磁环来进一步提高屏蔽性能。
根据具体情况，可以选择堆叠、串联或并联多个磁环。
4.在安装抗干扰磁环后，需要对电子仪器进行测试和调整，以确保其正常运行。
可以通过测量仪器的性能指标和操作界面的显示来评估磁环的效果。
总之，抗干扰磁环是一种有效的减弱或屏蔽干扰电磁场干扰的装置。
通过吸收和反射电磁场，它们能够减小电磁干扰、屏蔽电磁辐射、保护电子元器件、提高仪器性能。
在电子仪器的设计和使用中，合理选择和使用抗干扰磁环可以有效提高系统的可靠性和稳定性。
磁环使用方法
磁环使用方法磁环是电子电路中常用的抗干扰元件, 对于高频噪声有很好的抑制作用, 一般使用铁磁环在不同的频率下有不同的阻抗特性,一般在低频时阻抗很小,当信号频率升高磁大家都知道,信号频率越高,越容易辐射出去(要买优质的电脑机箱也是要减小电磁泄漏),而一般的信号线都是没有屏蔽层的,那么这些信号线就成了很好的天线,接收周围环境中各种杂乱的高频信号,而这些功率电感-磁环线圈-色环电感-贴片电感-磁珠电感-变压器-叠层电感-电子新闻信号叠加在本来传输的信号上,甚至会改变原来传输的有用信号.那么在磁环作用下,使正常有用的信号很好的通过,又能很好的抑制高频干扰信号的通过。
高频磁环是抑制高次谐波的磁环，主要是镍锌磁环，一般是针对1MHZ以上，到300MHZ之间，效果最佳，现在使用越来越广泛。
连接线上的磁环基本分为2种，一种是镍锌铁氧体磁环，还有一种是锰锌铁氧体磁环，它们各起着不同的作用。
锰锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。
镍锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz的频率亦产生较低损耗等。
锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。
所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。
或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。
磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。
磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口磁芯的使用原则1 磁环越长越好磁芯2 孔径和所穿过的电缆结合越紧密越好。
3 低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不能绕匝（因为分布电容的存在），选用长一点的磁环。
磁环的安装位置磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口。
铁氧体抗干扰磁心特性铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰(EMI)是经济简便而有效的方法，已广泛应用于计算机等各种**或民用电子设备。
磁环的作用
磁环是电子电路中常用的抗干扰元件, 对于高频噪声有很好的抑制作用, 一般使用铁磁环在不同的频率下有不同的阻抗特性,一般在低频时阻抗很小,当信号频率升高磁大家都知道,信号频率越高,越容易辐射出去(要买优质的电脑机箱也是要减小电磁泄漏),而一般的信号线都是没有屏蔽层的,那么这些信号线就成了很好的天线,接收周围环境中各种杂乱的高频信号,而这些功率电感-磁环线圈-色环电感-贴片电感-磁珠电感-变压器-叠层电感-电子新闻信号叠加在本来传输的信号上,甚至会改变原来传输的有用信号.那么在磁环作用下,使正常有用的信号很好的通过,又能很好的抑制高频干扰信号的通过。
高频磁环是抑制高次谐波的磁环，主要是镍锌磁环，一般是针对1MHZ以上，到300MHZ之间，效果最佳，现在使用越来越广泛。
连接线上的磁环基本分为2种，一种是镍锌铁氧体磁环，还有一种是锰锌铁氧体磁环，它们各起着不同的作用。
锰锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。
镍锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz的频率亦产生较低损耗等。
锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。
所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。
或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。
磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。
磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口磁芯的使用原则1 磁环越长越好磁芯2 孔径和所穿过的电缆结合越紧密越好。
3 低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不能绕匝（因为分布电容的存在），选用长一点的磁环。
磁环的安装位置磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口。
铁氧体抗干扰磁心特性铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰(EMI)是经济简便而有效的方法，已广泛应用于计算机等各种**或民用电子设备。
磁环的作用

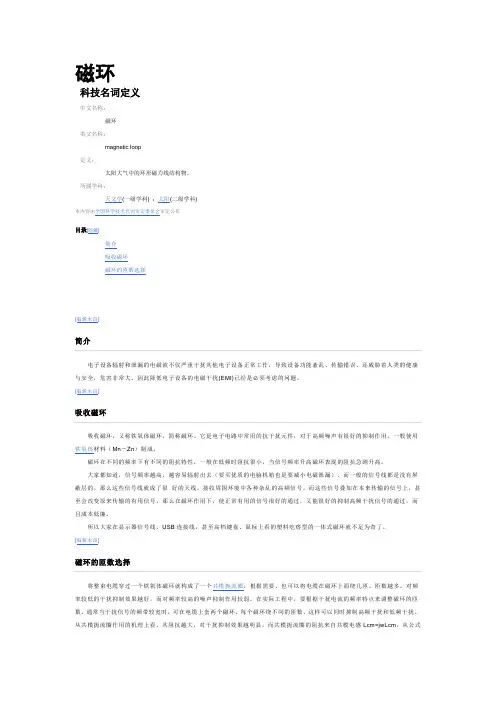

磁环科技名词定义中文名称：磁环英文名称：magnetic loop定义：太阳大气中的环形磁力线结构物。
所属学科：天文学(一级学科) ；太阳(二级学科)本内容由全国科学技术名词审定委员会审定公布目录[隐藏][编辑本段]简介电子设备辐射和泄漏的电磁波不仅严重干扰其他电子设备正常工作，导致设备功能紊乱、传输错误、还威胁着人类的健康与安全，危害非常大。
因此降低电子设备的电磁干扰(EMI)已经是必须考虑的问题。
[编辑本段]吸收磁环吸收磁环，又称铁氧体磁环，简称磁环。
它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料（Mn－Zn）制成。
磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
大家都知道，信号频率越高，越容易辐射出去（要买优质的电脑机箱也是要减小电磁泄漏），而一般的信号线都是没有屏蔽层的，那么这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号。
那么在磁环作用下，使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
所以大家在显示器信号线，U SB连接线，甚至高档键盘、鼠标上看的塑料疙瘩型的一体式磁环就不足为奇了。
[编辑本段]磁环的匝数选择将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。
匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。
在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。
通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。
从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。
而共模扼流圈的阻抗来自共模电感Lcm=jwLcm，从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。
但实际情况并非如此，因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。
磁环的作用
磁环的作用磁环是由可磁化材料制成的一个环形磁体，它具有许多重要的应用，可以在不同的领域中发挥作用。
在本文中，我们将探讨磁环的工作原理、应用领域以及它们在现代科技中的重要性。
磁环是一种具有磁性的材料制成的环形磁体，常见的磁环材料包括钙钛矿铁氧体、镍锌铁氧体、氧化铁等。
这些材料具有较高的磁导率和矫顽力，使它们非常适合用于磁性材料的制备。
磁环的作用可以通过其能创建和改变磁场来解释。
当通过磁场通电时，磁石会在磁环的内外形成一个匀强的磁场。
在磁环内的磁场强度是均匀的，这意味着磁环的内部磁感应强度相等。
而在磁环的外部，磁场会随着距离的增加而衰减。
磁环的主要作用之一是集中和增强磁场。
通过将磁环制成闭合的环形，其内部会有一个连续的磁场。
这使得磁环能够集中和增强磁场的强度，使其在磁环内部更加均匀和强大。
这就是为什么磁环被广泛应用于电机、发电机、变压器等电磁设备中的原因之一。
磁环还可用于制造磁记忆设备。
磁记忆是一种能够用来存储和读取信息的技术。
磁环可以通过改变磁场的方向和强度来实现信息的存储。
这是通过在磁环上施加定向的磁场来实现的，当磁场符合特定条件时，磁环就可以保持相应的磁向。
这使得磁环能够以二进制的形式存储信息，类似于计算机内存中的位。
另一个磁环的重要应用是在电磁波的传输和通信中。
磁环可以用来制造天线，特别是用于低频信号传输的天线，如无线电。
通过合理设计磁环的形状和尺寸，可以调节天线的频率响应和辐射模式，以实现更好的信号接收和发射。
在医学领域，磁环也有一定的应用。
例如，在核磁共振成像（MRI）中，磁环被用作主磁体，用于产生强大的磁场，以激发人体内的核磁共振信号。
这些信号被接收和分析，从而生成详细的身体影像，用于医学诊断和研究。
此外，磁环还可用于声音的增强和降噪。
例如，在音频设备中，磁环可以用作电扩音器或电动扬声器。
通过将磁环置于扬声器的磁场中，可以增加扬声器的磁感应强度，从而使得声音更加清晰和响亮。
同时，磁环还可以用来降低电磁干扰，从而提高音频设备的性能和品质。
emi磁环使用方法
emi磁环是一种常用的电磁干扰抑制器，它可以有效地减少电子设备之间的干扰。
在使用emi磁环时，有一些注意事项和使用方法需要遵循。
本文将为您介绍emi磁环的使用方法。
首先，确保emi磁环的尺寸适合您要使用的电子设备。
emi磁环通常有不同的尺寸可供选择，您需要根据设备的线缆尺寸和电流大小选择合适的磁环。
选择合适尺寸的磁环可以确保其最佳性能。
其次，将emi磁环正确地安装在电子设备的电源线或信号线上。
emi磁环通常是一个环状的磁铁，您只需将其打开，将线缆穿过磁环，然后将其关闭即可。
确保磁环完全封闭，以确保最佳的电磁干扰抑制效果。
第三，根据需要选择合适的数量和位置安装emi磁环。
如果您的设备有多个电源线或信号线，您可能需要安装多个emi磁环。
通常情况下，每个线缆都应该有一个emi磁环。
另外，您可以根据设备的布局和线缆的位置选择合适的安装位置，以确保最佳的效果。
第四，定期检查emi磁环的状态。
emi磁环通常是由柔软的材料制成，长时间使用后可能会出现磨损或损坏。
因此，您应该定期检查emi磁环的状态，如果发现有磁环磨损或损坏的迹象，应及时更换。
最后，使用emi磁环时应注意一些禁忌。
首先，不要将emi磁环暴露在高温或潮湿的环境中，以免影响其性能。
其次，不要将emi磁环与其他磁性物质放在一起，以免相互干扰。
另外，不要随意拆卸emi磁环，以免损坏磁环或导致电磁干扰。
总之，emi磁环是一种有效的电磁干扰抑制器，使用时需要注意选择合适尺寸、正确安装、适量使用、定期检查和遵守禁忌等。
只有正确使用emi磁环，才能最大限度地减少电子设备之间的干扰，保证设备的正常运行。
电源线上磁环的作用
电源线上磁环的作用电源线上磁环的作用是什么呢？这是一个广为人知的问题。
在本篇文章中，我们将详细介绍电源线上磁环的作用，并阐述如何正确地使用它。
第一步：理解电源线上磁环的原理电源线上磁环的作用主要是在于抑制电源线上的高频电磁干扰。
这是因为高频信号容易沿着电源线传播，在敏感的电子设备中产生电磁干扰。
磁环主要是通过磁感线的干涉来制约高频信号的传播，从而减小电磁波对电子设备的影响。
第二步：选择适合的磁环在使用磁环时，我们需要选择适合的磁环。
选择磁环时需要考虑两个方面，一是选择合适的磁环种类，二是选择磁环的尺寸。
在选择磁环种类时，有两种不同的磁环：一是磁吸收磁环，这种磁环可以吸收电源线上的高频电磁波，从而抑制电磁干扰；二是射频滤波磁环，这种磁环可以在通过电源线之前过滤掉非常高的射频信号。
在选择磁环的尺寸时，我们需要考虑磁环内径的大小。
一般来说，磁环内径的大小应该与电源线的直径相对应，以确保磁环完全覆盖电源线。
第三步：正确使用磁环正确使用磁环很重要，下面是一些操作步骤：1. 拧开磁环，将电源线穿过磁环内径，然后将磁环拧紧固定在电源线上。
2. 当你发现电子设备受到电磁干扰的时候，可以考虑使用磁环。
但也请注意，磁环仅仅是抑制电源线上的高频电磁干扰而已，如果干扰源来自其他部位，磁环并不能完全解决问题。
3. 最后要注意的是，磁环需要根据电源线种类的不同选择不同的磁环。
比如，笔记本电脑和平板电脑的电源线大多都是低压线，此时需要选择针对低压电源线的磁环。
总之，电源线上磁环的作用是通过抑制电源线上的高频电磁干扰，从而减小电磁波对电子设备的影响。
使用时需要选择适合的磁环，并正确使用。
但也需要注意的是，磁环并不能完全解决所有电磁干扰问题。
电机磁环的作用
电机磁环的作用
电机磁环的作用
电机磁环是电机系统的一个重要部件，能够有效地影响电机的运行。
其主要作用是：
1. 在电机的运行中，磁环能够形成一个有效的电磁回路，使电机的电磁效应更强，电机的功率更大，从而提高电机的运行效率。
2. 磁环还能有效避免电机内部的振荡，从而提高电机的可靠性和稳定性，使得电机的运行更加安全可靠。
3. 磁环还对电机的空载和满载情况有一定的补偿作用，能够更好地稳定电机的转速，延长电机的使用寿命和使用性能。
4. 磁环还能够起到绝缘和隔离的作用，避免电机内部发生短路。
总之，电机磁环的作用是十分重要的，能够显著提高电机的运行效率和可靠性。
- 1 -。
EMC 磁环的工作原理及应用
磁环的工作原理及应用铁氧体抗干扰磁心特性铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰(EMI)是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
铁氧体是一种利用高导磁性材料渗合其他一种或多种镁、锌、镍等金属在2000℃烧聚而成，在低频段，铁氧体抗干扰磁心呈现出非常低的感性阻抗值，不影响数据线或信号线上有用信号的传输。
而在高频段，从10MHz左右开始，阻抗增大，其感抗分量仍保持很小，电阻性分量却迅速增加，当有高频能量穿过磁性材料时，电阻性分量就会把这些能量转化为热能耗散掉。
这样就构成一个低通滤波器，使高频噪音信号有大的衰减，而对低频有用信号的阻抗可以忽略，不影响电路的正常工作。
EMI 吸收环 / 珠是一种用铁氧体制成的元件，是一种吸收损耗型元件。
其特性表现为：吸收高频信号并将吸收的能量转化成热能耗散掉，从而达到抑制高频干扰信号沿导线传输的目的，其等效阻抗中电阻值分量是频率的函数，随着频率而变化。
EMI 吸收环 / 珠有效频段为 2 1000MHz ，性能最佳频段则为 5 200MHz ，在此频段吸收阻抗维持为一个常数。
EMI 吸收环 / 珠选择时要注意：通过电流大小正比于元件体积，两者失调，易造成饱和，降低元件性能，避免饱和的有效方法是将电源的两根线（正、负或火、地）同时穿过一个磁环。
磁环在使用中还有一个较好的方法是让穿过磁环的导线反复串几下，一来可提高穿过环的面积，增加等效吸收长度，二来充分利用磁环具有磁滞特点，改善低端特性。
它的制造工艺和机械性能与陶瓷相似。
其电磁性能与添加金属成分以及烧结过程中的时间，温度与气体成分有关。
分装式磁环,要尽可能选用内径较小的，长度较长的磁环，同时，磁环一定要紧紧包住电缆，即磁环的内径尺寸要与电缆的外径尺寸紧密配合。
屏蔽磁环接法
屏蔽磁环接法
屏蔽磁环通常用于电子设备的线缆或电路板上的敏感信号线，以减少或抑制电磁干扰(EMI)。
以下是一般的屏蔽磁环接法步骤：
识别信号线：首先，需要识别出需要保护的信号线。
通常，这些是数据线、控制线或敏感的模拟信号线。
准备磁环：将磁环放置在要保护的线缆上，确保磁环能够紧密地围绕线缆。
磁环的两端应该尽可能地闭合，不留间隙，以达到最佳的屏蔽效果。
固定磁环：使用扎带、胶带或其他固定工具将磁环固定在线缆上，确保磁环不会因为线缆移动而脱落。
对于电源线的屏蔽磁环接法，步骤略有不同：
如有需要，先使用卡尺测量电源线的直径。
选择磁环：基于电源线的直径，选择磁环。
一般来说，磁环的内径应该比电源线的直径大1MM到1.5MM。
例如，如果电源线直径是6MM，那么选择内径为7MM-7.5MM的磁环。
磁环的外径和长度越大，其抗干扰的特性就越强。
安装磁环：将磁环穿入电源线，然后可以使用热缩套管包套，用电吹气加热固定。
另一种方法是注塑固定。
测试：将带有磁环的电源线与主体设备连接，并进行测试，比较和分析效果，得出最佳的磁环方案。
滤波磁环的主要功能和作用
滤波磁环的主要功能和作用滤波磁环是一种常用的电子元件，它在电子电路中起着重要的作用。
它的主要功能是对电信号进行滤波和干扰抑制，以保证电路中的信号质量和稳定性。
滤波磁环通过其特殊的结构和材料，能够选择性地传递特定频率的信号，同时阻挡其他频率的信号，从而实现滤波效果。
滤波磁环的作用主要体现在以下几个方面：1.滤波功能：滤波磁环能够选择性地传递特定频率的信号。
在电子电路中，不同频率的信号可能会相互干扰，影响电路的正常工作。
通过将滤波磁环放置在信号通路中，可以滤除或削弱特定频率范围内的干扰信号，从而提高信号的质量和准确性。
2.干扰抑制：滤波磁环还具有抑制电磁干扰的作用。
在电子设备中，存在着各种各样的电磁干扰源，如电源干扰、电磁波辐射等。
这些干扰信号会对电路的正常工作产生干扰，甚至引起设备的误操作。
滤波磁环通过其特殊的磁性材料和结构，能够吸收和抑制这些干扰信号，保证设备的正常运行。
3.信号保护：滤波磁环还能够保护电子设备中的信号源和信号接收器。
在电子电路中，信号源和信号接收器往往需要受到保护，以防止外部环境的干扰和损坏。
滤波磁环可以作为一个屏蔽层，将外界的干扰信号隔离开来，保护信号源和信号接收器的正常工作。
滤波磁环的工作原理主要是基于磁性材料的特性和电磁感应的原理。
磁性材料具有较高的磁导率和磁饱和磁场强度，通过在电路中引入这种材料，可以改变电路中的磁场分布，从而实现滤波和干扰抑制的效果。
当电信号通过滤波磁环时，会在磁性材料中产生感应磁场，这个感应磁场会与外部的干扰信号相互作用，从而实现滤波和干扰抑制的效果。
滤波磁环的设计和选择需要考虑多个因素，如工作频率、信号强度、磁性材料的特性等。
不同的应用场景需要选择不同的滤波磁环，以满足特定的滤波要求。
在选择滤波磁环时，需要根据电路的特性和需求来确定所需的滤波频率范围和滤波效果。
同时，还需要考虑滤波磁环的尺寸、磁性材料的性能和可靠性等因素，以确保其在实际应用中能够正常工作并具有良好的性能。
磁环的参数及选型
磁环的参数及选型引言磁环是一种常见的电子元件，广泛应用于电磁感应、电磁传输、电源和电路等领域。
在选择和设计磁环时，我们需要考虑一系列的参数和特性，以确保磁环的性能能够满足特定的应用需求。
本文将介绍磁环的参数及选型的相关知识，以帮助读者更好地理解和应用磁环。
磁环的基本结构磁环通常由铁氧体或其他磁性材料制成，具有环形结构。
它由两个环形部分组成，中间通过一个绝缘材料隔开，形成一个闭合的磁路。
磁环的参数磁导率磁导率是磁环的重要参数之一，表示磁场在磁环中传播的能力。
常见的磁导率单位是亨利/米（H/m）。
磁导率越大，磁场在磁环中传播的能力越强。
矫顽力矫顽力是磁环的另一个重要参数，表示磁环被磁化所需的磁场强度。
矫顽力越大，磁环越难被磁化。
饱和磁感应强度饱和磁感应强度是磁环能够承受的最大磁场强度。
当磁场强度超过饱和磁感应强度时，磁环将失去磁化能力。
剩磁剩磁是磁环去除外部磁场后仍然保留的磁化程度。
剩磁越大，磁环的磁化能力越强。
温度特性磁环的性能会随着温度的变化而变化。
在选型时，需要考虑磁环在特定温度下的性能表现。
磁环的选型在选择磁环时，需要根据具体的应用需求和环境条件进行综合考虑。
以下是一些常见的选型指南：应用需求首先，需要明确磁环在具体应用中的角色和功能。
不同的应用可能对磁环的性能有不同的要求，比如频率范围、功率损耗、磁化能力等。
工作频率工作频率是选择磁环的一个重要因素。
不同的磁环材料对不同频率的磁场有不同的响应特性。
一般来说，高频应用需要选择具有较低矫顽力和较高磁导率的磁环材料。
功率损耗功率损耗是磁环在工作时产生的热量。
在高功率应用中，需要选择具有较低功率损耗的磁环材料，以确保系统的稳定性和可靠性。
环境条件环境条件也是选择磁环的考虑因素之一。
例如，工作温度、湿度、震动等都会对磁环的性能和寿命产生影响。
需要选择适应特定环境条件的磁环材料。
成本考虑最后，成本也是选择磁环的一个重要因素。
不同的磁环材料和规格有不同的价格，需要根据具体的预算和性能需求进行权衡。
铁氧体磁环抗干扰原理
铁氧体磁环抗干扰原理
铁氧体磁环是一种常见的磁性材料，常用于制造电感元件和磁性存储器件。
在电子设备中，铁氧体磁环被广泛用于抵抗电磁干扰的原理主要包括以下几个方面：
1. 磁滞损耗，铁氧体磁环具有较高的磁滞损耗能力，即在外加交变磁场作用下，铁氧体磁环内部的磁矩需要不断翻转，从而吸收和耗散掉外界的磁场能量，减小了外界磁场对电路的影响。
2. 磁导率，铁氧体材料具有较高的磁导率，能够有效地吸收和导引外界的磁场，降低磁场对周围电路的影响，起到屏蔽和隔离的作用。
3. 饱和磁感应强度，铁氧体磁环的饱和磁感应强度较高，能够在一定程度上抵抗外界强磁场的影响，保护电子设备的正常工作。
4. 磁环结构，铁氧体磁环通常采用环形结构，能够形成闭合的磁路，增强磁场的集中和导引能力，从而提高抗干扰能力。
总的来说，铁氧体磁环通过磁滞损耗、磁导率、饱和磁感应强
度和磁环结构等方面的特性，能够有效地抵抗电磁干扰，保障电子设备的稳定运行。
同时，在实际应用中，还可以通过合理的设计和布局，结合其他电磁屏蔽材料和方法，进一步提高抗干扰能力，确保设备的可靠性和稳定性。
磁环的作用与使用方法
磁环的作用与使用方法
磁环是一种常见的磁性材料，具有吸铁石的特性。
它在生活中
有着广泛的用途，不仅可以用于物理实验和教学，还可以应用于医
疗保健领域。
接下来，我们将详细介绍磁环的作用与使用方法。
首先，磁环的作用主要表现在吸引和排斥其他磁性物质上。
当
磁环接近铁、镍、钴等磁性物质时，它会产生吸引力，将这些物质
吸引过来。
而当磁环接近其他磁性物质时，它会产生排斥力，将这
些物质推开。
这种作用可以用于制作各种实用的磁性器件，如电磁铁、磁力传感器等。
其次，磁环的使用方法也是多种多样的。
在物理实验和教学中，我们常常用磁环来演示磁力线、磁场等概念，让学生更直观地理解
这些抽象的物理概念。
在医疗保健领域，磁环也被广泛运用于磁疗，据说可以缓解疼痛、促进血液循环、改善睡眠等。
此外，磁环还可
以用于制作磁卡、磁扣等日常用品，方便人们的生活。
总的来说，磁环作为一种磁性材料，具有吸引和排斥其他磁性
物质的作用，可以应用于物理实验、教学和医疗保健等领域。
在使
用时，我们可以根据具体的需求选择合适的磁环，合理利用其特性，发挥其作用。
希望本文对您了解磁环的作用与使用方法有所帮助。
电源线磁环的选购及作用
电源线磁环的选购及作用电源线磁环，说简单点其实就是抗干扰磁环，又称镍锌磁环，电源线磁环的选购及作用。
1、电源线磁环的作用电源线磁环是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料制成。
电脑内的主板、CPU、电源、及IDE数据线都工作于很高的频率状态下，所以导电脑里存在着大量的空间杂散电磁干扰信号，而信号强度也是电脑外的数倍至数十倍！电源线磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
电源线磁环较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰(EMI)是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
电源线磁环是抑止共模电压用的，对差分电压无效，不但电源头上有，IBM附带那根电话线头上也有，按理说任何常常拔插地电缆上都应当有这个，比方串口电缆、并口电缆、显现器电缆等等。
因为某些缘由，比方纤细地漏电或静电，会让主机与电源间有较大地电压差，这种电压差在接插一瞬间惹起地冲击电流十分大，简单击穿元件。
这个磁环能够有效抑止瞬间冲击电流，让静电缓慢得到释放。
等接插完成了，电缆两端设备电压一致了，这个电磁环就根本上没用了。
2、电源线磁环的选购方法（1）关于匝数匝数越多，抑制低频干扰效果越好，抑制高频噪声作用较弱。
实际使用当中磁环匝数要根据干扰电流的频率特点来调整。
当干扰信号频带较宽时，可以在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时一种高频干扰和低频干扰。
并不是阻抗越大，对干扰信号的抑制效果越好，因为实际磁环上存在寄生电容，这个寄生电容与电感并联，但遇到高频干扰信号时，这个寄生电容将磁环的电感短路，失去作用。
（2）计算物理部分（磁环酷似空心圆柱）：截面积：A=（OD-ID）*HT/2(cm2)平均（有效）磁路长度：l=(OD-ID)*π*2/2(cm)内部体积：V=A*l(cm3)电磁部分：电感：L=(μ*4π*N2*A*10-2)/l(μH)最大磁通量：B=E*108/（N*A)磁力：H=4*π*N*I/l磁导率：µ=B/H变量解释：OD：磁环外径cmID：磁环内劲cmHT：磁环高度cmI：电流E：电压磁导率也有如下公式：µ=µo*µr（磁环磁导率）其中µo是真空中的磁导率4∏*10-7H/m,µr=47H/m（磁环相对真空的磁导率）一般给的参数为电感系数AL，可以根据公式AL=L/N2来求出电感3、电源线磁环选购时注意事项抑制共模信号干扰时，可以将信号（连根差分信号线）或电源线（正负线）同时穿过磁环，为了增加效果，可以在磁环上对称的绕几圈，增加电感量，增强对共模信号的吸收效果，但是对差摸信号没有影响。
低频隔离磁环材料
低频隔离磁环材料
低频隔离磁环材料是一种用于抑制或隔离低频电磁干扰的材料。
这些材料通常具有高磁导率和低磁损耗的特性，能够有效地衰减低频磁场的传播。
常见的低频隔离磁环材料包括铁氧体、铁粉芯、硅钢片等。
铁氧体是一种陶瓷磁性材料，具有较高的磁导率和电阻率，能够在低频范围内提供良好的磁屏蔽效果。
铁粉芯由铁粉和绝缘剂组成，具有较高的磁导率和饱和磁感应强度，适用于低频磁场的隔离。
硅钢片是一种金属磁性材料，常用于变压器和电机等领域，也可用于低频电磁屏蔽。
选择低频隔离磁环材料时，需要考虑多个因素，如工作频率、磁场强度、温度范围、尺寸限制和成本等。
不同的应用场景可能需要不同特性的磁环材料，以达到最佳的电磁干扰抑制效果。
在实际应用中，低频隔离磁环材料通常被制成环形或其他形状，安装在电缆、电路组件或设备周围，以阻止低频电磁波的干扰。
它们可以减少电磁干扰对电子设备的影响，提高系统的稳定性和可靠性。
此外，研究和开发新型的低频隔离磁环材料也是一个不断发展的领域。
科学家们正在努力探索具有更高性能和更小尺寸的材料，以满足日益增长的电磁兼容性要求。
总的来说，低频隔离磁环材料在电子、通信、电力等领域中发挥着重要的作用，帮助解决低频电磁干扰问题，保障设备的正常运行和信号的完整性。
屏蔽磁环的作用
屏蔽磁环的作用抗干扰屏蔽磁环不一定要带磁性的。
更多是没有带磁性的铁氧体磁芯。
它是用来增加电感量的，以阻止某一频段的干扰波，而不需要磁性的。
在选择屏蔽磁环时应该注意2个方面：一、是确定磁环的材质，也是说确定你需要屏蔽的是高频干扰还是低频干扰；二、是尽量选择磁环长度长的磁环，内孔尽量贴近线的磁环，这样的屏蔽作用更强。
EMI吸收磁环EMI吸收磁环常用于抑制电源线、信号线上的干扰，同时还具有吸收静电脉冲能力。
1、直接套在一根或一束电源、信号线上，为了增加干扰吸收能量，可反复多绕几圈；2、带有安装夹的EMI磁环，适用于补偿式的抗干扰抑制；3、可以方便的夹在电源线、信号线上；4、灵活，可重复使用安装；5、自带卡式固定，不影响设备的整体形象EMI吸收磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。
为什么要使用抗干扰磁环---磁环的作用前一阵时间**电子的一位朋友问我说她经常在身边的电脑电源线，照相机的USB数据线，ＤＶ机子的一些数据传输线上发现一根圆柱形的东西，被厚厚的胶体包裹着，剥开它就是一个铁圈，因为她之前听**电子说过这个是很常见的磁环，但是不知道起到什么作用，如果去掉这个磁环也不影响使用，那这个磁环到底能起到什么样的作用呢？**电子作为专业的ＥＭＩ抗干扰磁环的生产厂家，自然义不容辞的要对朋友普及一些关于抗干扰磁环的知识了。
磁环有很多种叫法，如抗干扰磁环、吸收磁环、屏蔽磁环、铁氧体磁环、ＥＭＩ／ＥＭＣ磁环，根据市场对ＥＭＩ抗干扰磁环的需求，厂家又研制了不同性能及规格的抗干扰磁环，如**电子生产的抗干扰磁环就有直接扣在线材上带塑胶外壳的ＷＲＣ／ＷＦ磁环，适合扁平ＦＰＣ排线使用的ＦＳ跑道型磁环，还有使用在电源适配器里的插件编带磁珠电感，以及使用者们最为常见的使用在线材端的ＲＨ／Ｔ型的注塑的圆形磁环等等。
这些磁环的都是能起到滤波作用的，滤除高频杂波。
那为什么要设置抗干扰磁环呢?电脑机箱内的主板、CPU、电源、及IDE数据线都工作于很高的频率状态下，所以导致机箱里存在着大量的空间杂散电磁干扰信号，而信号强度也是机箱外的数倍至数十倍!没有磁环的数据线在这个空间内没有采取屏蔽措施，那么这些数据线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号，容易出现问题。
磁环使用方法
磁环使用方法之宇文皓月创作磁环是电子电路中经常使用的抗干扰元件, 对于高频噪声有很好的抑制作用, 一般使用铁磁环在分歧的频率下有分歧的阻抗特性,一般在低频时阻抗很小,当信号频率升高磁大家都知道,信号频率越高,越容易辐射出去(要买优质的电脑机箱也是要减小电磁泄漏),而一般的信号线都是没有屏蔽层的,那么这些信号线就成了很好的天线,接收周围环境中各种杂乱的高频信号,而这些功率电感-磁环线圈-色环电感-贴片电感-磁珠电感-变压器-叠层电感-电子新闻信号叠加在原本传输的信号上,甚至会改变原来传输的有用信号.那么在磁环作用下,使正常有用的信号很好的通过,又能很好的抑制高频干扰信号的通过。
高频磁环是抑制高次谐波的磁环，主要是镍锌磁环，一般是针对1MHZ以上，到300MHZ之间，效果最佳，现在使用越来越广泛。
连接线上的磁环基天职为2种，一种是镍锌铁氧体磁环，还有一种是锰锌铁氧体磁环，它们各起着分歧的作用。
锰锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。
镍锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz的频率亦发生较低损耗等。
锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。
所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。
或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。
磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，防止漏磁。
磁环的装置位置应该尽量靠近干扰源，即应紧靠电缆的进出口磁芯的使用原则1 磁环越长越好磁芯2 孔径和所穿过的电缆结合越紧密越好。
3 低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不克不及绕匝（因为分布电容的存在），选用长一点的磁环。
磁环的装置位置磁环的装置位置应该尽量靠近干扰源，即应紧靠电缆的进出口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屏蔽磁环的选择和屏蔽磁环的作用
屏蔽磁环的作用
电脑机箱内的主板、CPU、电源、及IDE数据线都工作于很高的频率状态下，所以导致机箱里存在着大量的空间杂散电磁干扰信号，而信号强度也是机箱外的数倍至数十倍！没有屏蔽磁环的USB线在这个空间内没有采取屏蔽措施，那么这些USB线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号，容易出现问题。
为了提高传输速率及稳定性，屏蔽磁环也为了减小USB线在传送数据时对其他设备，如声卡的干扰，设计制造了屏蔽磁环，也叫静电屏蔽层。
这个屏蔽层是由一个较薄的金属箔片或者是多股细铜丝编织成网状做成，应用的是静电场的表面效应原理，也就是将USB数据传送线的外表面包上一层金属膜并将这个屏蔽层与机箱进行接地，就可以很好地将数据线与空间干扰信号隔离！
还有一种屏蔽磁环，又称铁氧体磁环，常用于可拆卸的分离时磁环，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料（Mn－Zn）制成，磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
屏蔽磁环使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
防止插拔线的时候的电流冲击产生的干扰，防止瞬时涌浪电流的保护作用。
防止空间的电磁干扰，让传输更稳定。
屏蔽磁环一般安装的位置为线的头和尾部，也就是将输入信号和输出信号起到屏蔽的作用。
屏蔽磁环的选择
在选择屏蔽磁环时应该注意2个方面，一是确定磁环的材质，也是说确定你需要屏蔽的是高频干扰还是低频干扰；二是尽量选择磁环长度长的磁环，内孔尽量贴近线的磁环，这样的屏蔽作用更强。
