将试段压力调整到新的预定值,重复上述试验过程,直到完成该试段的试验。
在降压阶段,如出现水由坝体向孔内回流现象,应记录回流情况,待回流停止,流量无持续增大趋势,且5次流量读数中最大值与最小值之差小于最终值的10%,或最大值与最小值之差小于1L/ min时方可结束本阶段试验。
在压水试验结束前,应检查原始记录是否齐全、正确,发现问题 必须及时纠正。
(3)试段的 P -Q曲线类型应根据升压阶段P-Q曲线的形状以及降压阶段P-Q曲线与升压阶段P-Q曲线之间的关系确定。
P -Q曲线类型划分及曲线特点表
类型名称
A(层流)型
B(紊流)型
C(扩张)型
D(冲蚀)型
E(充填)型
P~Q曲线
P 3
2 4
1 5
O Q
P 3
2 4
1 5
O Q
P 3
2 4
1 5
O Q
(4)管路:采用钢丝网胶管,承受压力为最大压力的1.5倍。
4、压水试验基本规定
(1)试验方法及试段长度:采用单管顶压式单栓塞隔离试段进行压水试验,试段长度为4.5m。
(2)压力阶段与压力值:压水试验按三级压力、五个阶段进行,三级压力值宜分别为0.3MPa、0.6M Pa和0.8MPa。多阶段循环试验,就是经过测定试段的压力~流量的关系,分析其产生变化的原因,测定坝体的透水性。还提供了资料相互校核的机会,提高了资料的可靠性。
P 3
2 4
1 5
O Q
P 3
4 2
5 1
O Q
曲线特点
升压曲线为经过原点的直线,降压曲线与升压曲线基本重合
升压曲线凸向Q轴,降压曲线与升压曲线基本重合
升压曲线凸向P轴,降压曲线与升压曲线基本重合

水利坝体压水试验专项方案

水利坝体压水试验专项方案

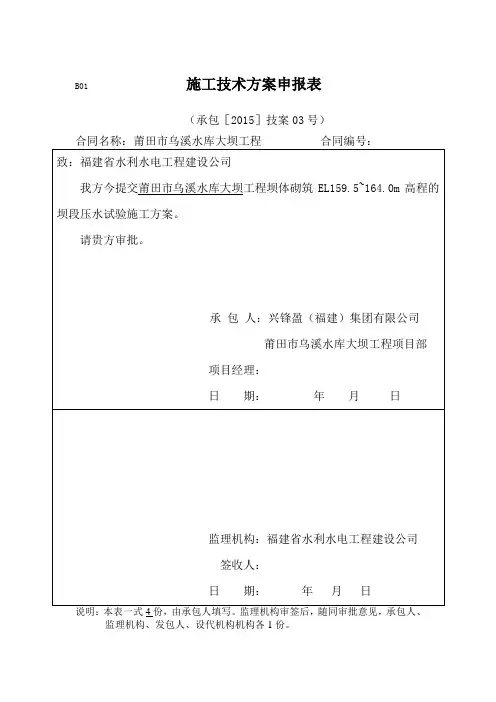

B01 施工技术方案申报表(承包[2015]技案03号)4份,监理机构、发包人、设代机构机构各1份。

莆田市乌溪水库大坝工程坝体砌筑(4~5m坝段)压水试验施工方案编辑单位:兴锋盈(福建)集团有限公司编辑人:编制时间:2015年4月1日编制人:审核人:审批人:一、概况乌溪水库大坝工程于2015年1月22日坝体拱圈EL159.5m开始砌筑,3月29日坝体砌筑到EL164.0m,完成砌筑方量3050m3,EL164.0m层面面积为750m2。

按照设计要求坝体每新砌筑一层次(4.5m高度),需进行一次简易密实性检查—钻孔压水试验,其主要任务是检测坝段砌筑体的透水性和密实度。

一、编制依据(1)《水利水电工程钻孔压水试验规程》SL31—2003(2)《水利水电工程施工质量与评定规程》SL176—2007(3)《水利水电建设工程验收规程》SL223—2008(4)设计施工图(WXSK-SGT-DB-TJ-01)三、压水试验设备(1)止水栓塞:单管顶压式栓塞,止水可靠,操作方便,栓塞长度不小于8倍的钻孔孔径。

(2)供水设备:试验用的灌浆机(G-105型立式双缸),压力稳定,出流均匀,工作可靠。

在1MPa 压力下,流量能保持100L / m i n 。

供水调节阀门应灵活可靠,不漏水,且不宜与钻进共用。

(3)量测设备:量测压力用的压力表应反应灵敏,卸压后指针回零,量测范围应控制在极限压力值的1 / 3 ~3 / 4。

(4)管路:采用钢丝网胶管,承受压力为最大压力的1.5倍。

四、压水试验基本规定(1)试验方法及试段长度:采用单管顶压式单栓塞隔离试段进行压水试验,试段长度为4.5m。

(2)压力阶段与压力值:压水试验按三级压力、五个阶段进行,三级压力值宜分别为0.3MPa、0.6M Pa和0.8MPa。

多阶段循环试验,就是通过测定试段的压力~流量的关系,分析其产生变化的原因,测定坝体的透水性。

还提供了资料相互校核的机会,提高了资料的可靠性。

水利工程检测方案模板

水利工程检测方案模板

水利工程检测方案模板一、检测背景随着社会经济的发展,水资源的供应和利用变得越来越重要。

为了确保水利工程的安全和可靠运行,必须进行定期的检测和监测。

本次检测是为了保证水利工程的正常运行,保护人民生命财产安全,促进水资源可持续利用。

二、检测目的1. 了解水利工程的运行状态,检测是否存在泄漏、渗漏等问题;2. 发现潜在的安全隐患,及时采取措施加以修复;3. 检测水利工程的抗压强度、耐腐蚀能力等技术指标,为后续维护提供参考。

三、检测范围本次检测范围包括但不限于以下内容:1. 水库、水闸、泵站等水利工程建筑结构安全检测;2. 水利设备运行状态监测;3. 水库堤坝、河道、渠道等水利工程地质勘测;4. 对水利工程的水质、水量进行监测;5. 监测水利工程的环境影响。

四、检测方法1. 静态检测(1)对水利工程建筑结构进行全面的视觉检查,发现裂缝、漏水等问题;(2)利用超声波、X射线等技术对水利设备进行内部检测;(3)使用地质雷达、卫星遥感等技术对水利工程地质进行勘测。

2. 动态检测(1)安装传感器对水利工程的运行状态进行实时监测;(2)使用水文测验仪器对水库、河道等进行水质、水量监测。

3. 实验室检测(1)对水利工程建材、水泥、钢筋等材料进行抗压强度、耐腐蚀能力等技术指标的实验室检测;(2)对水样进行化学分析,测试水质指标。

五、检测方案1. 制定检测计划,确定检测的时间、地点、范围等;2. 确定检测人员,包括技术人员、实验室人员等;3. 准备检测设备和仪器;4. 实施检测方案,进行静态检测、动态检测、实验室检测等;5. 根据检测结果,提出问题和建议,并制定相应的维护和修复方案。

六、检测报告1. 检测报告应包括检测的目的、范围、方法、结果等内容;2. 报告应真实、客观地反映水利工程的运行状态,提出存在的问题和建议;3. 报告应说明检测的合格性和准确性,并具有可追溯性。

七、检测管理1. 严格按照检测方案进行检测;2. 检测人员应具备相应的资质和技术能力;3. 对检测设备和仪器进行定期维护和校准,保证检测结果准确可靠;4. 确保检测过程中的安全和环保,遵守相关的规章制度。

大坝碾压试验方案.

大坝碾压试验方案.

水库工程(大坝工程)大坝碾压试验专项方案水库工程一标项目部目录1.工程概况.......................................................错误!未定义书签。

2.坝体填筑碾压试验的依据、目的和内容............................................................错误!未定义书签。

2.1试验的依据..................................................错误!未定义书签。

2.2试验的目的 (1)2.3试验的容 (1)2.4 复核试验参考碾压数 (1)3. 试验场地及场次安排 (2)3.1试验场地和石料来源 (2)3.2试验场次安排 (2)4.碾压试验的机械组合及碾压机械的技术指标 (4)5.碾压试验人员组织............................................... 错误!未定义书签。

6.试验步骤及方法 (5)1.工程概况水库工程大坝为混凝土面板堆石坝,大坝坝顶宽6.0m,坝顶长度220m;河床趾板建基面高程667.01m,最大坝高60.41m,最大坝底宽295m;坝顶设4.43m 高U型钢筋混凝土防浪墙,墙底高程763.19m高于正常蓄水位760.00m;上游坝坡1∶1.3;下游坝坡1∶1.3,设2级马道,马道宽2m,高程分别为743.19m、723.19m;下游坝脚设排水棱体,采用超径石回填,平台高程703.19m,平台宽度2m,边坡1∶1.5。

大坝上游坝脚设粉土铺盖和石碴盖重,粉土铺盖顶高程为716.97m,顶宽5m,边坡为1∶2;石碴盖重顶高程717.97m,顶宽8m,边坡1∶2.5。

坝体填料从上游至下游依次分为上游粉土铺盖、混凝土面板、垫层区、过渡区、主堆石区、次堆石区、堆石棱体区及下游护坡等8个区。

根据合同工程量清单,大坝填筑主要工程量为:坝体垫层料、过渡料、特殊垫层料约36818m3,坝体堆石料填筑约386060m3。

大梁水库坝体碾压试验方案

大梁水库坝体碾压试验方案

同加 水 量 的碾压 效 果 ,确 定 经 济 合 理 的 施 工 压 实 参
数 ,包 括 铺 料 方 式 、铺 料 厚 度 、碾 压 机 具 ( 动 碾 振
遍数 、行 走速度 、加 水方式和加 水量等施 工参数 需通过现场试验 确定 ,本 文对试 验方案进行 了拟 定。
关键 词 :万家寨 引黄 工程 ;大 梁水库 ;黄 土 心墙 ;砂砾 料 混合 坝 ;碾 压试验 ;山西省
中 图分 类 号 :T 5 11 2 5 V d . (2 ) 文 献标 识码 :B 文章 编 号 :10 —8 0 2 1 )9 0 6 —3 0 0 06 ( 00 0 —0 10
me t ha x r v n e n ;S n iP o i c
1 概

填 筑料
表 1 坝体填筑料控制指标
压 实 后 干 上 坝 控 制 压 实 后 渗 密 度 y 含 水 率 压实 后 压 实 度 d 透 系 数 或 相 对 密 度
/t・m 一 w/% c ・s m
万家 寨引黄 工程 位 于山西 省 的西北 部 ,从黄 河万 家寨 水库 取水 ,由总干线 、南 干线 、联 接段 和北 干线 4部分 组成 。总干 线西 起黄 河 万 家寨 水 库 ,沿 偏关 县 北部 东行 至下 土寨 分水 闸 。北 干线 由下 土寨 分水 闸向 东 ,经偏关 、平 鲁 、朔州 、山阴 、怀仁 至大 同 。 引黄北 干线 自下土 寨分 水 闸引水 ,途径 平 朔 、山
Ex rm e a c m e f r r li g o m o a i n s r o r pe i nt ls he o o ln fda f r D la g Re e v i
PAN l n Yu o g

水利工程专项试验检测方案

水利工程专项试验检测方案

水利工程专项试验检测方案一、前言水利工程是指用于利用水资源、调节水文、治理水患、提供水务、利用水能和改善生态环境等目的的各项设施和工程。

水利工程建设涉及的科学技术、材料设备、施工管理等方面都需要进行专项试验检测来保证工程质量和安全。

水利工程专项试验检测方案的制定是为了指导和规范水利工程建设中的试验检测工作,确保水利工程的安全和可靠运行。

本文将从水利工程专项试验检测的意义、主要内容、实施方法、质量控制和技术要求等方面进行具体介绍。

二、专项试验检测的意义1. 保证水利工程质量和安全:水利工程是关乎人民群众生命财产安全的重大工程,试验检测是保证工程质量和安全的必要手段。

2. 检验设计理论的可行性:通过试验检测,可以验证水利工程设计理论的可行性和正确性,为实际工程建设提供依据。

3. 对施工工艺和材料进行验证:试验检测可以对施工工艺和材料进行验证,提供实际工程建设所需的技术支持。

4. 防止事故发生:通过试验检测可以及时发现和解决工程建设中的问题,防止工程事故的发生。

5. 为后续工程运行提供保障:水利工程建设后,需持续运行和维护,试验检测也可以为后续工程运行提供保障。

三、专项试验检测的主要内容水利工程专项试验检测主要内容包括以下几个方面:1. 水工模型试验:对于大型水利工程,可以采用水工模型试验的方式进行实验,模拟工程场景进行力学、水动力、结构等方面的检测。

2. 材料试验:对用于水利工程建设的各种材料,如混凝土、钢材、水泥等进行力学、物理学、化学等方面的试验检测。

3. 结构试验:对水利工程涉及的各种结构,如坝体、闸门、渠道等进行强度、稳定性、耐久性等方面的试验检测。

4. 水文气象试验:对水文气象数据进行采集和分析,进行水文气象试验检测,为工程设计提供基础数据。

5. 环境影响评价:对水利工程建设对周边环境的影响进行评价和预测,编制环境影响评估报告。

6. 运行试验:对已建成的水利工程进行各项运行试验,验证工程的运行稳定性和可靠性。

水库施工方案碾压实验(3篇)

水库施工方案碾压实验(3篇)

第1篇一、项目背景随着我国水利工程建设的不断发展,水库作为重要的水资源调控工程,在防洪、灌溉、发电、供水等方面发挥着至关重要的作用。

水库施工质量直接关系到工程的安全和效益。

碾压实验是水库施工中的一项关键工序,旨在确保基础土层的密实度,提高工程稳定性。

本报告针对某水库施工方案中的碾压实验进行详细阐述。

二、工程概况1. 工程名称:某水库2. 工程地点:某省某市某县3. 工程规模:中型水库4. 水库功能:防洪、灌溉、发电、供水5. 水库库容:1.2亿立方米6. 施工期限:2023年6月至2025年6月三、碾压实验目的1. 验证施工方案中碾压参数的合理性;2. 确保基础土层的密实度,提高工程稳定性;3. 为后续施工提供科学依据。

四、实验方案1. 实验材料:- 土壤:采用水库施工区域内的原状土;- 碾压设备:振动压路机、静力压路机;- 测量工具:水准仪、经纬仪、测针、土样筛等。

2. 实验区域:- 选择具有代表性的基础土层区域,面积不小于100平方米;- 实验区域应避开地下管线、建筑物等障碍物。

3. 实验步骤:(1)对实验区域进行平整,确保表面平整度;(2)分层铺土,每层厚度控制在20-30厘米;(3)采用振动压路机进行初压,确保土层初步密实;(4)采用静力压路机进行复压,直至达到设计密实度;(5)在每个碾压层进行取样,测定土样干密度;(6)绘制碾压曲线,分析碾压效果。

五、实验结果与分析1. 实验数据:| 碾压遍数 | 土样干密度(g/cm³) | 设计干密度(g/cm³) || -------- | ------------------ | ------------------ || 1 | 1.4 | 1.6 || 2 | 1.5 | 1.6 || 3 | 1.6 | 1.6 || 4 | 1.7 | 1.6 || 5 | 1.8 | 1.6 |2. 分析:- 通过实验数据可以看出,随着碾压遍数的增加,土样干密度逐渐接近设计干密度,说明碾压效果良好;- 实验结果表明,采用振动压路机和静力压路机相结合的碾压方式,能够有效提高基础土层的密实度;- 实验数据表明,该施工方案中的碾压参数是合理的,能够满足工程要求。

压水试验专项施工方案

压水试验专项施工方案

压水试验专项施工方案贵州新中水工程有限公司思南县农村基础设施水利扶贫一期工程项目经理部二〇一七年七月审定:审核:编写:目录1球墨铸铁管压水试验 (1)1.1概述 (1)1.2水压试验 (1)1.2.1试验依据 (1)1.2.2试验要求 (1)1.2.3试验方法 (1)1.2.3试压准备及要求 (2)1.2.4试压方法及试验过程 (5)2)稳压 (6)3)卸压 (6)4)排水 (6)5)管道清洗 (7)1.2.5试验成果报告 (7)2无缝钢管安装后压水试验 (7)2.1概述 (7)2.2无缝钢管水压试验 (7)2.2.1水压试验前的准备 (7)2.2.2水压试验方法 (8)2.2.3试验成果报告 (9)3PE管及管件安装后压水试验 (9)3.1概述 (9)3.2管道系统现场水压试验 (9)3.2.1水压试验的依据 (9)3.2.2水压试验前的准备 (10)3.2.3水压试验方法 (10)3.2.4水压试验措施 (11)3.2.5管道清洗 (13)3.3试验成果报告 (13)1球墨铸铁管压水试验1. 1概述本标球墨铸铁管安装包括三星水库至水厂段DN600球墨铸铁管7500m;文家店片区输水主管DN200、DN300、DN350、DN400、DN500、DN600球墨铸铁管16794m,文家店片区配水管线DN100、DN150、DN200、DN250球墨铸铁管28158m;瓮溪片区配水管线DN200、DN250、DN300、DN350球墨铸铁管18726m;三道水片区输水主管DN400、DN500球墨铸铁管13640m;合计84818m。

球墨铸铁管由专业厂家生产,加工成型为单根6.0m成品,我部采购自新兴铸管股份有限公司生产的离心球墨铸铁管,陆运至施工现场进行安装。

1.2水压试验1.2.1试验依据1、思南县农村基础设施水利扶贫一期工程施工图纸;2、有关设计变更;3、《给水排水管道工程施工及验收规范GB50268-2008》;4、《水及燃气用球墨铸铁管、管件和附件》(GB/T13295-2013);5、《球墨铸铁管安装手册》新兴铸管股份有限公司 2013年9月1.2.2试验要求○1试验压力:球墨铸铁管的试验压力不小于设计压力要求。

大坝填筑碾压试验方案

大坝填筑碾压试验方案

会理县胜利水库枢纽除险加固工程坝体填筑碾压试验报告江西五湖建筑工程有限公司2016年6月29日编制:审核:审批:目录1. 工程概况 (1)2. 碾压试验技术依据 (1)3. 试验目的与内容 (1)4. 试验场地规划与资源配置 (2)4.1试验场地规划 (2)4.2试验资源配置 (2)5. 坝体填筑碾压试验技术参数 (4)6. 碾压试验工艺和步骤 (5)6.1试验工艺 (5)6.2试验步骤 (5)7. 碾压单元分项试验 (7)7.1碾压试验单元划分 (7)7.2试验测点和取样部位 (8)7.3分项试验 (9)7.4试验检测方法 (9)7.5碾压试验质量控制 (10)7.6碾压试验安全保证措施 (10)7.7碾压试验环境保护措施 (10)8. 试验成果及资料提交 (11)8.1现场描述 (11)8.2碾压试验成果整理及分析报审 (11)1. 工程概况胜利水库位于会理县通安镇竹箐乡菜园村境内,所处流域为腊子河沟,属金沙江水系。

水库修建于1974年3月,竣工于1975年12月,地理位置:东经102°21′54″,北纬26°21′10″,距通安镇政府约7km,距会理县城约65km。

水库控制集雨面积12.74km2,主河道长6.60km,河槽平均坡降60.45‰。

水库正常蓄水位1898.45m,死水位1885.44m。

总库容117.02万m3,校核调洪库容37.41万m3,兴利库容79.61万m³,死库容0.00万m³。

设计灌溉面积1980亩,实际灌溉面积1530亩。

该水库是一座以农业灌溉为主,并兼有防洪等综合效益的小(1)型水利工程。

根据《水利水电工程等级划分及洪水标准》(SL252-2000),会理县胜利水库为小(1)型水库,坝型为均质土坝,该工程为V等工程,永久性主要水工建筑物级别为4级,次要建筑物级别为5级,设计洪水标准采用30年一遇(p=3.33%)。

校核洪水标准采用300年一遇(p=0.33%),消能防冲洪水标准为20年一遇(p=5%)。

大坝填筑碾压试验方案讲解

大坝填筑碾压试验方案讲解

目录1. 工程概况 (1)2. 碾压试验技术依据 (1)3. 试验目的与内容 (3)4. 试验场地规划与资源配置 (4)4.1试验场地规划 (4)4.2试验资源配置 (5)5. 坝体填筑碾压试验技术参数 (7)6. 碾压试验工艺和步骤 (7)6.1试验工艺 (7)6.2试验步骤 (7)7. 碾压单元分项试验 (10)7.1碾压试验单元划分 (10)7.2试验测点和取样部位 (10)7.3分项试验 (11)7.4试验检测方法 (11)7.5碾压试验质量控制 (12)7.6碾压试验安全保证措施 (13)7.7碾压试验环境保护措施 (13)8. 试验成果及资料提交 (13)8.1现场描述 (13)8.2碾压试验成果整理及分析报审 (13)1. 工程概况胜土水库坝址以上流域集水面积17.33km2(其中:明流区集雨面积1.79km2,闭流区15.54km2),坝址以上主河道河长8.83km,平均坡降36.2‰。

水库校核洪水位1145.32m,总库容515万m3;正常蓄水位1143.00m,相应库容为442万m3;死水位1113.00m,相应库容为19.3万m3,兴利库容422.7 万m3。

根据《防洪标准》(GB 50201-2014)、《水利水电工程等级划分及洪水标准》(SL 252-2000)及《水工混凝土结构设计规范》(SL/T191-2008)的有关规定,本工程挡水建筑物、泄水建筑物为4 级建筑物,次要建筑物为5 级建筑物,临时建筑物为5 级。

枢纽布置为:混凝土面板堆石坝+右岸开敞式溢洪道+左岸取水兼放空洞+供水管线。

坝顶高程1145.50m,坝基最低高程1110.00m,最大坝高45.5m,坝顶宽度6m,坝顶长214m。

取水钢管直径1.0m,取水口进口底板高程为1111.00m。

溢洪1道净宽15m,堰顶高程1143.00m,进口底板高程为1141.00m。

2. 碾压试验技术依据(1)胜土水库设计岩石物理力学性质胜土水库填筑料主要是石料场开采毛料,岩性中厚层至厚层以灰岩为主,根据《瓮安县胜土水库工程初步设计报告》,本工程中厚层至厚层以灰岩,吸水率、干密度均较大,表明这类岩石受风化影响明显,抗压强度高,岩体完整性好,局部岩体破碎,裂隙发育。

水利工程施工试验计划方案

水利工程施工试验计划方案

水利工程施工试验计划方案为了保障水利工程施工质量,提高工程建设水平,特制定了水利工程施工试验计划方案,以便对工程施工过程中的关键环节进行严格的监督和检验,确保工程建设的安全可靠。

一、试验计划目的本试验计划的目的是为了对水利工程施工过程中的关键环节进行监督和检验,确保水利工程施工质量符合国家相关标准和规定,提高工程建设水平,保障工程建设的安全可靠。

二、试验内容1. 施工前的准备工作(1)对工程现场进行勘察,确定施工地点和工程范围;(2)编制施工图纸和施工方案;(3)确定施工材料和设备;(4)确定施工进度和工期。

2. 施工过程中的监督和检验(1)对施工材料和设备进行验收,确保符合要求;(2)对施工现场进行监督,保证施工过程顺利进行;(3)对施工质量进行抽样检测,发现问题及时处理。

3. 施工结束后的验收工作(1)对工程竣工进行验收,确保达到设计要求;(2)对施工材料和设备进行收尾验收,确保没有漏验;(3)编制验收报告,确保工程质量符合要求。

三、试验方法1. 试验计划的制定根据国家相关标准和规定进行,保证合法合规;2. 试验过程中采用现场监督和抽样检测相结合的方式,确保试验结果的准确性;3. 试验的组织实施由水利工程施工单位负责,确保试验的顺利进行。

四、试验设备和材料试验设备和材料采用符合国家相关标准和规定的产品,确保试验过程中的准确性和可靠性。

五、试验人员试验人员由水利工程施工单位负责组织,必须具备相关的水利工程施工经验和资质,并确保能够独立开展试验工作。

六、试验安全和保障1. 在进行试验工作时,要严格按照相关安全规定和操作规程进行,确保试验过程的安全性;2. 试验过程中需要的保障条件由水利工程施工单位负责提供,确保试验工作的顺利进行。

七、试验结果的处理与使用1. 试验结果要及时整理和分析,形成试验报告,确保试验过程的准确性;2. 对试验结果进行分析和归纳,为工程建设提供合理的建议。

八、试验计划的评价与改进1. 对试验计划的实施过程进行评价,发现问题及时改进;2. 对试验计划的实施效果进行评估,为下一阶段的工程建设提供参考。

水库引水工程水压试验施工方案

水库引水工程水压试验施工方案

水库引水工程水压试验施工方案目录1.编制依据 (4)1.1图纸 (4)1.2主要规范规程 (4)1.3其他 (4)2.工程概况 (4)2.1工程总体概况 (4)2.2水压试验概况 (5)2.3水压试验分段 (5)2.4背靠设计 (5)2.5堵头设计 (8)3.施工安排 (8)3.1项目组织体系 (8)3.2施工现场布置 (9)3.3技术准备 (10)3.4现场准备 (10)3.5材料准备 (11)3.6机械准备 (11)3.7劳动力准备 (12)4.施工方法 (12)4.1工艺流程 (12)4.2施工方法 (13)5.质量保证措施 (14)6.安全保证措施 (15)7.四节一环保措施 (15)8.冬期施工措施 (16)9.应急预案 (16)9.1成立应急抢救领导小组 (16)9.2设立指挥机构 (16)9.3各种事故处理方法 (16)附:水压试验靠背结构分析计算书 (19)一方案设计 (19)二方案分析 (19)三结果分析 (21)四枕木抗压分析 (22)1.编制依据1.1图纸《xx市xx水库引水工程施工图设计》(2015年8月版)1.2主要规范规程表1.2主要规范一览表1、《xx市xx水库引水工程初步设计阶段工程地质勘察报告》(2014年7月版)。

2、《xx市xx水库引水工程工程地质勘察报告附图集》(2014年7月版)。

2.工程概况2.1工程总体概况建设单位:xx北控原水有限公司设计单位:xx水利勘测设计有限责任公司监理单位:xx工程监理咨询有限公司(湖北)施工单位:xx集团有限公司xx市xx水库引水工程起点位于xx水库大坝泄洪中孔下游,终点位于xx市高新区拟建水厂和关林水厂,工程线路总长134.14km,设计引水流量5m³/s,日供水量为43.2万m³,供水对象为xx市城市区以及工程沿线经过的洛宁县、宜阳县和新安县。

《水压试验施工方案》第 4 页共22页《水压试验施工方案》 第 5 页 共22 页 2.2水压试验概况本工程压力管道实验压力P 2由设计提供,试验压力P 2= P 1+0.5MPa 。

水利工程试验专项检测方案

水利工程试验专项检测方案

水利工程试验专项检测方案1. 背景与目的水利工程是指运用工程技术手段来利用水资源、控制水灾、改善水环境等的综合性工程。

水利工程试验专项检测是对水利工程中的相关设备、结构和材料进行实地检验和测试,以验证其性能、安全性和可靠性。

本方案旨在对水利工程试验专项检测进行详细规划和安排,确保项目顺利进行,并得出准确可靠的检测结果。

2. 目标和范围本次专项检测的目标是对水利工程中的关键设备和结构进行全面检测,包括但不限于水坝、水闸、泵站、管道、防洪设施等。

具体检测内容包括结构安全性、材料强度、水流特性、泄洪能力、污水处理效果等方面的检测。

3. 检测方案与方法3.1 检测方案本次专项检测采用定量分析和现场测试相结合的方法,结合实际情况确定检测项目和检测内容,确保全面、深入地开展检测工作。

其中包括以下方面的检测项目:(1)结构安全性:对水坝、水闸等结构进行力学性能测试,包括受力性能、变形变位等方面的检测。

(2)材料强度:对各种材料的抗压、抗拉、抗弯等强度性能进行测试。

(3)水流特性:对水流的流速、压力、流量等参数进行实地测试,以验证水流性能。

(4)泄洪能力:对水闸、泵站等设备的泄洪能力进行测试,确保其在汛期能够有效减缓洪涝灾害。

(5)污水处理效果:对污水处理设施的处理效果进行监测和分析,确保其符合排放标准。

3.2 检测方法为保证专项检测的准确性和可靠性,本次检测采用了多种先进的检测方法和仪器设备,包括但不限于:(1)超声波检测:用于对混凝土、钢结构的内部缺陷进行探测,以确保结构的安全性。

(2)液位计:用于监测水流的液位变化,推导水流的流速、流量等参数。

(3)压力传感器:用于监测水流的压力变化,推导水流的流速、流量等参数。

(4)应变片:用于对结构的受力性能进行测试,推导结构的变形、变位等参数。

(5)水质监测仪器:用于对污水处理效果进行监测,包括浊度、PH值、COD、BOD等参数。

4. 检测流程与安排为确保专项检测工作的进展顺利,我们制定了详细的检测流程和安排:4.1 项目前期准备组织调研和了解项目情况,确定具体的检测项目和内容。

水利工程试验方案

水利工程试验方案

水利工程试验方案小河水库位于xx县东南部定南乡七八河上,工程等别为Ⅳ等,水库规模为小(一)型。

水库距离xx县城直线距离7km,交通便利。

水库坝址以上集水面积为10.5km2,多年平均径流量为612.15万m3,年平均流量为0.19m3/s。

水库总库容为194万m3,正常蓄水位为1097.6m,相应库容为171万m3,死水位为1073m,兴利库容为165万m3.水库大坝高程为1100.00m,度汛高程为1072.00m。

坝型为砌石拱坝,最大坝高为45m。

3、编制依据该试验方案依据国家有关水利水电方面的法律、法规、标准和规范进行编制。

4、编制目的本试验方案的编制旨在全面、系统、科学地检验小河水库工程建设的质量,保证工程建设的顺利进行,为后续的工程建设提供可靠的技术依据。

5、试验目的及意义本试验方案的试验目的是检验小河水库工程建设的原材料、半成品和成品的质量,以确保工程建设的质量符合国家标准和规范。

试验的意义在于提高工程建设的质量,保证工程的安全运行,为人民群众提供可靠的水利服务。

6、试验方案1)试验原则及特点本试验方案采用全面、系统、科学的试验方法,注重试验数据的准确性和可靠性,确保试验结果的科学性和实用性。

同时,本试验方案还注重试验过程的规范和安全,保证试验人员的人身安全和设备的完好性。

2)取样计划与标准本试验方案制定了详细的取样计划和标准,确保取样的准确性和可靠性。

取样过程中,试验人员应遵循国家标准和规范,采用合适的取样工具和方法,确保取样的代表性和可比性。

7、试验过程本试验方案的试验过程包括主要原材料检验和半成品检验。

在试验过程中,试验人员应遵循国家标准和规范,采用合适的试验方法和设备,确保试验结果的准确性和可靠性。

8、质量保证措施为了保证试验结果的可靠性和准确性,本试验方案制定了详细的质量保证措施。

试验过程中,试验人员应遵循国家标准和规范,采用合适的试验方法和设备,确保试验结果的科学性和实用性。

压水试验方案

压水试验方案

压水试验方案一、工程概述XXXX水库引水工程,本标段全长约18.5公里。

本方案为管道试压方案。

二、技术要求1、《给水排水工程施工及验收规范》GB50268-97规定每段试压长度不超过1000m。

2、要求:①水压试验不能在雨天进行。

②管道的工作压力根据设计要求。

③按照规范操作。

3、管道的设计工作压力为0.5Mpa,试验压力为0.75Mpa,打压至试验压力,10min 压降小于0.05Mpa为合格。

三、试验范围桩号0+000至9+600桩号0+000至8+537.5。

四、管道水压试验前必须具备的条件1、水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行认真的检查。

2、对管道的排气系统(排气阀)进行检查。

3、落实水源、试压设备、放水及量测设备,检查工作状况要求良好。

4、准备试压的管段其管顶以上的回填土的厚度应不少于设计要求。

5、试压管段的所有敞口应堵严,不能有漏水现象。

五、对试压管段的后背的要求进行水压试验时,在水的压力的作用下,管端将产生巨大的推力,该推力全部作用在试压段的后背上,如后背不坚固,管段将产生很大的纵向位移,导致接口拔出,甚至于管身产生环向开裂,极易引起安全事故,必须加以重视。

1、试压后背必须设在原状土上,当土质松软时,应采取混凝土、钢筋混凝土墙、板柱或换土夯实等加固措施,以保证后背稳定。

2、试压后背墙必须平直与管道轴线垂直。

3、用天然土作试压后背时,要保留7—10M的沟槽原状土不开挖。

4、后背支撑的形式:用工字钢纵横交错排列紧贴于土壁上,用千斤顶支撑在堵头,千斤顶的数量可根据顶力的大小选用。

本工程采用原土作后背。

为增加原土受力面,在原土面上安装钢木结构。

钢木结构以管中心为对称点安装。

如图1所示。

施工时原土壁上沿横向和立向安放两排4×0.25×0.25m枕木,再在道木前安放2.5×2.5m 加肋钢板作受力壁板,钢板厚度为20mm,肋板为20×150×1000mm。

水库施工方案碾压实验

水库施工方案碾压实验

水库施工方案碾压实验引言水库施工是一个复杂的过程,其中一个重要的环节是对水库坝体进行碾压实验。

碾压实验是通过使用大型机械设备对坝体进行压实,以提高坝体的稳定性和密度。

本文将介绍水库施工方案碾压实验的目的、步骤、机械设备和相关注意事项。

目的水库施工方案碾压实验的目的是: - 提高坝体密度:通过碾压实验,可以增加坝体的密实度,提高坝体的稳定性和抗渗性。

- 提高坝体强度:通过合理的碾压实验,可以增加坝体的抗压强度,提高坝体的承载能力。

- 估计碾压实验效果:通过对碾压实验过程中的参数和数据进行监测和分析,可以评估碾压实验对坝体的影响和效果。

步骤水库施工方案碾压实验一般分为以下步骤:1. 前期准备•确定碾压实验区域:根据设计需求和实际情况,确定需要进行碾压实验的区域。

•清理工作:清理实验区域的杂物和垃圾,确保施工场地整洁。

•检查设备:检查碾压设备的状态和性能,确保设备良好运行。

2. 处理表面不平整•如果实验区域存在不平整的表面,需要进行预处理。

常用的方法包括填充和刨平。

•填充:使用适当的填料填充低洼或空隙,确保表面平整。

3. 碾压实验•选择适当的碾压设备:根据实验区域的大小和地形条件,选择适合的碾压设备,如压路机或振动碾压机等。

•碾压方式:根据设计要求,确定碾压的方式和路径。

通常包括纵向碾压和横向碾压。

•碾压次数和速度:根据设计要求和实际情况,确定碾压的次数和速度。

一般情况下,需要进行多次碾压,以确保均匀和充分的压实。

4. 监测与分析•监测参数:在碾压实验过程中,需要实时监测压实深度、压实速度、压实力等参数。

常见的监测方法包括激光测距仪、压力传感器等。

•数据分析:对实验过程中获得的参数和数据进行分析,评估碾压实验的效果。

机械设备水库施工方案碾压实验需要使用一些特定的机械设备,主要包括:1.压路机:用于碾压土壤和石料,压实坝体表面。

2.振动碾压机:通过震动作用,提高土壤和石料的密实度和稳定性。

3.激光测距仪:用于实时监测碾压实验过程中的压实深度。

坝体、坝基压水试验检测报告

坝体、坝基压水试验检测报告

报告编号:报告工程名称:委托单位:检测类别:2019年10月20日注意事项检测报告表批准:审查:主检人:检测单位(盖章)报告日期:2019.10.201.工程概况根据设计说明,设计主坝坝长88m,采用M10充填砂浆结石坝,渗透系数<1×10-6cm/s(坝体透水率≤1Lu),坝基土层透水率≤5Lu。

设计坝体、坝基一起灌浆,设置一排防渗主帷幕,位于大坝坝顶,沿坝轴线方向布置,间距 3.0m。

施工灌浆孔揭示,0-8.1m为坝体,8.1-18.1m为坝基灌浆段。

采用压水试验检测坝体灌浆后的透水率,采用注水试验检测坝基灌浆段渗透性能;比坝体渗透性要求,坝基渗透系数按照2×10-6cm/s 为满足设计≤5Lu要求。

2.主坝坝体渗透试验主坝坝体透水率检测采用压水试验进行。

在主坝段随机选取2个部位进行,分布为桩号0+025、桩号0+060位置,试验结果见表1、表2。

主坝坝体灌浆压水试验结果表由表1可知:主坝坝体灌浆后,压水试验测得透水率0.8~0.9Lu,满足设计要求。

3.坝基渗透性能3.1坝基渗透性能采用钻孔注水试验进行,现场试验及资料整理按照《水利水电工程注水试验规程》(SL345—2007)进行。

本次试验时,试段位于地下水位以上时,应采用下式计算试验土层的渗透系数:K=7.05×Q×lg(2×l/r)/(l×H)式中r——钻孔内半径,cm;l——试段长度,cm;其他符号意义同式①。

3.2注水试验数据分析及结论现场采用钻孔常水头注水试验;钻孔同主坝坝体渗透性检测采用同一位置同一钻孔,试验段为8.10m-18.0m,试验时,地下水位位于试验段以下,试验结果见表2。

坝基截渗体注水试验结果表表2由表2可以看出,主坝坝基土层注浆段渗透系数为9.02E-06~1.21E-06,均符合设计要求。

以下为原始记录(不需要提供给委托方) 钻孔常水头注水试验记录表钻孔常水头注水试验记录表编号:共页第页钻孔常水头注水试验记录表编号:共页第页钻孔常水头注水试验记录表编号:共页第页压水试验记录编号:第页共页主检人:记录人:校核人:检测日期:。

压水试验方案

压水试验方案

一、概况忻州市南云中河城区段治理防渗蓄水工程FR1+550~FR1+800段先导孔36﹟孔~40﹟孔探明地层为0-3m砂土、3m以下为风化岩,给水钻进中漏水严重,此段地层与设计图纸不符,不能采用水泥土连续墙的防渗方案。

二、压水试验的目的了解FR1+550~FR1+800段岩层的裂隙发育情况,摸清该段工程地质及水文地质条件,以制定相应的防渗施工方案。

三、压水试验布置压水试验约延防渗墙轴线(桩号FR1+570~FR1+780)约30~50m布置一个压水试验孔,共布置6孔,孔深约30~40m(试验段吕容值小于5Lu时终止试验)。

压水试验钻孔表四、压水试验方法1、钻孔及洗孔压水试验钻孔的开孔,采用φ110mm的合金钻具钻穿地表松散堆积层及全风化或强风化岩石,并下入φ108mm套管保护孔壁。

然后采用φ91mm金刚石钻具造孔,在进尺5m左右后停止钻进,取出钻具进行钻孔压水试验。

钻孔压水试验必需将试验段和上部已经试验的孔段隔离开来,我们采用特制的橡胶栓塞,在φ91mm钻孔中用8个栓塞中间加有钢质垫片作为止水栓塞,通过在试验过程中从工作管外测量孔内地下水变化情况,表明止水效果良好,可有效地将试验段与上部已经试验的孔段隔离。

压水试验采用钻杆作为工作管,钻杆接口在车制加工时很难绝对吻合,在长期使用过程中变形较大,可能成为试验用水渗漏的一个途径。

在现场试验过程中,首先在钻杆接手部位缠绕止水胶带,然后再扭紧钻杆,尽量减少试验用水从钻杆接口部位的渗漏。

当钻孔到达压水试验位置后,下入压水试验工作管,先不加压力或采用较小的压力,放水冲洗20min左右,即可达到钻孔压水试验中对钻孔冲洗的要求。

2、压水试验方法压水试验分段进行,孔口以下2m开始进行第一段压水试验,段长为5米,以下每5m一段进行压水试验,压力采用五点法进行,其值分别为0.3MPa—0.6MPa—1.0MPa—0.6 MPa—0.3MPa五个阶段,调节回水阀门使压力尽可能接近每一个阶段设计压力,或者让设计压力居于压力变化范围的中间,每5min或2min记录一个流量,每一个压力阶段不少于5个数据,当连续四个流量达到现行的《水利水电工程钻孔压水试验规程》(SL 31-2003)中有关流量稳定的要求(5次计数的相对流量差不大于10%,或绝对差不大于1L/min),即可进行下一级压力的试验。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

B01 施工技术方案申报表
(承包[2015]技案03号)
合同名称:莆田市乌溪水库大坝工程合同编号:
说明:本表一式4份,由承包人填写。

监理机构审签后,随同审批意见,承包人、监理机构、发
包人、设代机构机构各1份。

莆田市乌溪水库大坝工程
坝体砌筑(4~5m坝段)压水试验




编辑单位:兴锋盈(福建)集团有限公司
编辑人:
编制时间:2015年4月1日
编制人:审核人:审批人:
一、概况
乌溪水库大坝工程于2015年1月22日坝体拱圈EL159.5m 开始砌筑,3月29日坝体砌筑到EL164.0m,完成砌筑方量3050m3,EL164.0m层面面积为750m2。

按照设计要求坝体每新砌筑一层次(4.5m高度),需进行一次简易密实性检查—钻孔压水试验,其主要任务是检测坝段砌筑体的透水性和密实度。

一、编制依据
(1)《水利水电工程钻孔压水试验规程》SL31—2003
(2)《水利水电工程施工质量与评定规程》SL176—2007
(3)《水利水电建设工程验收规程》SL223—2008
(4)设计施工图(WXSK-SGT-DB-TJ-01)
三、压水试验设备
(1)止水栓塞:单管顶压式栓塞,止水可靠,操作方便,栓塞长度不小于8倍的钻孔孔径。

(2)供水设备:试验用的灌浆机(G-105型立式双缸),压力稳定,出流均匀,工作可靠。

在1MPa 压力下,流量能保持100L / m i n 。

供水调节阀门应灵活可靠,不漏水,且不宜与钻进共用。

(3)量测设备:量测压力用的压力表应反应灵敏,卸压后指针回零,量测范围应控制在极限压力值的 1 / 3 ~3 / 4。

(4)管路:采用钢丝网胶管,承受压力为最大压力的1.5倍。

四、压水试验基本规定
(1)试验方法及试段长度:采用单管顶压式单栓塞隔离试段进行压
水试验,试段长度为4.5m。

(2)压力阶段与压力值:压水试验按三级压力、五个阶段进行,三级压力值宜分别为0.3MPa、0.6M Pa和0.8MPa。

多阶段循环试验,就是通过测定试段的压力~流量的关系,分析其产生变化的原因,测定坝体的透水性。

还提供了资料相互校核的机会,提高了资料的可靠性。

(3)试段压力:试段压力确定实质上是最大试段压力确定,最大试段压力确定之后,其余两级压力可按等分原则确定。

(4)试验钻孔:压水试验钻孔的孔径宜为59mm~150mm。

采用金刚石钻进或硬质合金钻进,试验钻孔的套管脚止水必须可靠。

坝体压水试验试段长度 4.5m,钻孔深度为5m(即钻孔深入下层
0.5m),每100m2坝面钻孔3个,每次试验不少于3孔。

五、压水试验施工方法
(1)试验程序:大坝砌体砌筑强度达到70%设计强度(最后一仓结束后7天)开始现场压水试验,其工作应包括洗孔、下置栓塞隔离试段、水位测量、仪表安装、压力和流量观测等步骤。

试验开始时,应对各种设备、仪表的性能和工作状态进行检查,发现问题立即处理。

(2)洗孔:洗孔应采用压水法,洗孔时钻具应下到孔底,流量应达到水泵的最大出力。

洗孔应至孔口回水清洁,肉眼观察无岩粉时方可结束。

(3)试段隔离:下栓塞前应对压水试验工作管进行检查,不得有破裂、弯曲、堵塞等现象,接头处应采取严格的止水措施。

栓塞应安设
在孔内较完整的部位,定位应准确。

当栓塞隔离无效时,应分析原因,采取移动栓塞、更换栓塞等措施,移动栓塞时只能向上移,其范围不应超过上一次试验的塞位。

(4)压力和流量观测:在向试段送水前,应打开排气阀,待排气阀连续出水后,再将其关闭。

流量观测前应调整调节阀,使试段压力达到预定值并保持稳定。

流量观测工作应每隔lmin~2min进行 1 次,当流量无持续增大趋势,且5次流量读数中最大值与最小值之差小于最终值的10%,或最大值与最小值之差小于1L/ min时,本阶段试验即可结束,取最终值作为计算值。

将试段压力调整到新的预定值,重复上述试验过程,直到完成该试段的试验。

在降压阶段,如出现水由坝体向孔内回流现象,应记录回流情况,待回流停止,流量无持续增大趋势,且5次流量读数中最大值与最小值之差小于最终值的10%,或最大值与最小值之差小于1L/ min 时方可结束本阶段试验。

在压水试验结束前,应检查原始记录是否齐全、正确,发现问题必须及时纠正。

(5)、封孔:试段压水试验结束后,申报监理工程师及时进行单孔验收,对验收合格的孔进行封孔,封孔应采用“机械压浆封孔法”或“压力灌浆封孔法”。

六、压水试验资料整理
(1)试验资料整理应包括校核原始记录,绘制P-Q曲线,确定P-Q
曲线类型和计算试段透水率等。

(2)绘制P -Q曲线时,应采用统一比例尺,即纵坐标( P轴)1mm 代表0.01MPa,横坐标( Q轴)1mm代表1L / min ,曲线图上各点应标明序号,并依次用直线相连,升压阶段用实线,降压阶段用虚线。

(3)试段的P -Q曲线类型应根据升压阶段P-Q曲线的形状以及降压阶段P-Q曲线与升压阶段P-Q曲线之间的关系确定。

P -Q曲线类型划分及曲线特点表
(4)试段透水率计算:采用第三阶段的压力值( P 3 )和流量值( Q
)按公式:q=Q3/(P3*L)
3
式中q —试段的透水率(Lu);
L —试段长度( m) ;
Q 3—第三阶段的计算流量( L / m i n ) ;
P 3—第三阶段的试段压力( MP a ) 。

试段透水率取两位有效数字。

按照设计标准本工程坝体压水试验透水率≤3Lu(即0.03L/min.m.m),如果达不到要求应按帷幕灌浆要求进行坝体补强灌浆处理。

七、164m高程坝面压水试验布孔平面图
详见图纸。
