产品变形的测量方法
如何进行精确的变形监测
如何进行精确的变形监测随着科技的发展和应用，变形监测在工程领域的重要性日益凸显。
无论是建筑物、桥梁还是水利工程，变形监测都扮演着关键的角色。
它可以帮助工程师和专业人员及时了解工程结构的变形情况，以便及早采取相应的措施，保证工程的安全和稳定。
然而，要进行精确的变形监测并不是一件容易的事情。
本文将介绍一些关键的技术和方法，帮助读者理解如何进行精确的变形监测。
一、测量技术1. 全站仪测量：全站仪是一种现代化测量仪器，它可以高精度地测量地面点的三维坐标。
通过在时间上多次测量同一点，结合高精度的角度观测和距离观测，可以获取目标物体的变形信息。
全站仪测量变形时，需要注意观测的重复性和准确性，以确保测量结果的可靠性。
2. 光学测量：光学测量技术是一种常用的变形监测方法。
它基于光学原理，通过测量目标物体表面的形变或位移信息来判断其变形状态。
常见的光学测量方法包括激光测距仪、高速相机和数字图像处理技术。
这些方法可以提供高精度、非接触和实时监测的能力，适用于各种不同的工程环境。
3. 振动测量：振动测量是一种常用的变形监测方法，特别适用于对结构的动态变形进行监测。
振动传感器可以测量目标物体的振动频率、振幅和模态参数等信息，从而了解结构的变形和振动特性。
这些信息对于评估结构的安全状况和性能至关重要。
二、数据处理与分析精确的变形监测不仅依赖于准确的测量数据，还需要合理的数据处理与分析方法。
以下是一些常用的数据处理与分析技术：1. 线性回归分析：线性回归分析是一种统计方法，用于确定两个变量之间的线性关系。
在变形监测中，可以利用线性回归分析来建立监测数据与结构变形之间的关系模型，从而预测未来的变形趋势。
2. 模态分析：模态分析是一种结构动力学方法，用于确定结构的固有振动频率和模态形态。
通过模态分析，可以了解结构的变形特性、刚度和阻尼等参数，进而评估结构的安全性和可靠性。
3. 数据可视化：数据可视化是一种通过图表、图形和动画等方式将数据表达出来的方法。

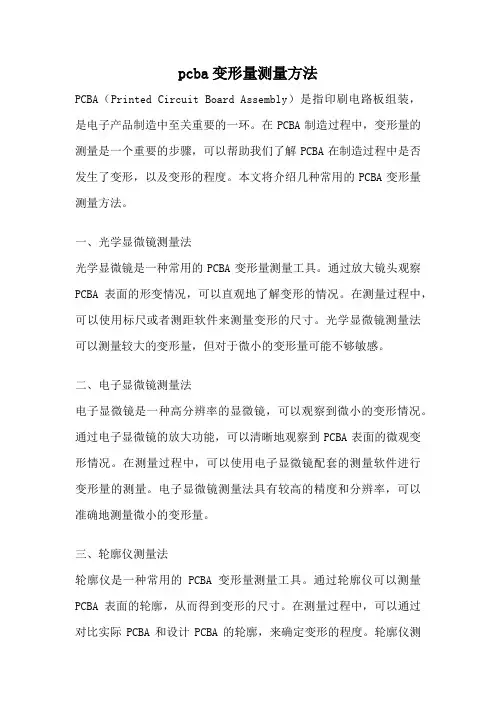

pcba变形量测量方法
pcba变形量测量方法PCBA（Printed Circuit Board Assembly）是指印刷电路板组装，是电子产品制造中至关重要的一环。
在PCBA制造过程中，变形量的测量是一个重要的步骤，可以帮助我们了解PCBA在制造过程中是否发生了变形，以及变形的程度。
本文将介绍几种常用的PCBA变形量测量方法。
一、光学显微镜测量法光学显微镜是一种常用的PCBA变形量测量工具。
通过放大镜头观察PCBA表面的形变情况，可以直观地了解变形的情况。
在测量过程中，可以使用标尺或者测距软件来测量变形的尺寸。
光学显微镜测量法可以测量较大的变形量，但对于微小的变形量可能不够敏感。
二、电子显微镜测量法电子显微镜是一种高分辨率的显微镜，可以观察到微小的变形情况。
通过电子显微镜的放大功能，可以清晰地观察到PCBA表面的微观变形情况。
在测量过程中，可以使用电子显微镜配套的测量软件进行变形量的测量。
电子显微镜测量法具有较高的精度和分辨率，可以准确地测量微小的变形量。
三、轮廓仪测量法轮廓仪是一种常用的PCBA变形量测量工具。
通过轮廓仪可以测量PCBA表面的轮廓，从而得到变形的尺寸。
在测量过程中，可以通过对比实际PCBA和设计PCBA的轮廓，来确定变形的程度。
轮廓仪测量法具有较高的精度和重复性，可以准确地测量变形量。
四、应变计测量法应变计是一种常用的变形量测量工具。
通过将应变计粘贴在PCBA表面，当PCBA发生变形时，应变计会产生应变，通过测量应变的变化，可以得到变形量的大小。
在测量过程中，需要注意应变计的粘贴位置和方向，以确保测量的准确性。
应变计测量法可以测量微小的变形量，但需要专业的设备和技术支持。
五、光栅测量法光栅是一种通过光的干涉来测量物体形变的方法。
通过将光栅粘贴在PCBA表面，当PCBA发生变形时，光栅上的光条纹也会发生变化，通过测量光条纹的变化，可以得到变形量的大小。
光栅测量法具有较高的精度和重复性，可以准确地测量变形量。
变形测量的名词解释
变形测量的名词解释变形测量（Deformation Measurement）是一种用于测量物体形状、大小和变形程度的技术。
它是应用于世界各个领域的一项关键技术，包括工程、建筑、地质、环境科学等。
一、变形测量的原理和方法变形测量的原理基于物体在受力或环境变化下产生的形状变化。
通过测量变形前后物体的形状差异，可以得出物体变形的大小和方向。
不同的变形测量方法适用于不同尺度和用途的物体。
1. 光学法光学法是应用广泛的变形测量方法之一。
它利用光的传播特性，通过测量光线在物体表面的反射、折射或干涉，可以获得物体的形状信息。
常见的光学测量方法包括投影仪法、激光扫描法和立体视觉法。
投影仪法通过投射光线形成图案，然后通过摄像机或传感器捕捉图案在物体表面的形状，从而测量物体的变形情况。
激光扫描法则是通过激光与物体表面的相互作用，利用三角测量原理计算物体表面上各点的坐标，从而得出物体的形状。
立体视觉法则利用多个摄像机或图像传感器以不同角度捕捉物体的图像，并通过图像处理技术恢复物体的三维形状。
2. 电子测量法电子测量法主要利用电子元件或传感器测量物体的变形。
例如，应变计是一种常用的电子测量仪器，它通过测量物体在受力下的应变情况，进而计算出物体的变形。
此外，电阻应变计、应力传感器、位移传感器等也是常用的电子测量设备。
3. 高精度测量法对于要求更高精度的变形测量，还可以采用激光干涉法、激光干涉测量系统或全局导航定位系统等高精度测量技术。
这些技术通常需要更复杂的仪器设备和数据分析方法。
二、变形测量的应用领域变形测量在工程和科学研究中具有广泛的应用。
1. 建筑工程在建筑工程中，变形测量可以帮助检测和监测建筑物的变形情况，确保建筑物的结构和安全性。
例如，在高楼大厦的建设过程中，可以通过变形测量监测建筑物的形状变化，以及地基和地下管道的变形情况。
这些数据可以用于及时调整施工方案，避免潜在的安全风险。
2. 地理勘探在地质和地理勘探中，变形测量可以用于监测地壳运动、地表沉降和地下水位变化。
pcb变形的量测方法
pcb变形的量测方法PCB变形是指PCB板在使用过程中发生的形状改变，通常由于热膨胀、机械应力或不正确的制造过程引起。
这种形状变形可能导致PCB板上元件的失效，并使整个电路系统无法正常工作。
因此，测量和评估PCB变形的方法对于保证电路性能和可靠性至关重要。
本文将介绍几种常用的PCB变形量测方法。
一、光学显微镜测量法光学显微镜是一种非接触式测量方法，通过放大视野，在显微镜下直接观察PCB板的形状变形。
这种方法适用于测量较小的PCB板变形，可以精确地定量评估变形情况。
使用光学显微镜进行测量时，需要事先进行合适的标定，以确保测量结果的准确性。
二、投影仪测量法投影仪是一种通过光学投射放大工件的影像来测量尺寸和形状的设备。
在PCB变形的测量中，投影仪可以将放大的PCB板影像映射到放大屏上，通过比较影像与标准模板之间的差异，评估PCB板的形状变形。
这种方法适用于相对较大的PCB板，可以较快地进行形状变形的定性测量。
三、激光扫描仪测量法激光扫描仪是一种通过激光测距原理来测量物体形状和尺寸的设备。
在PCB变形的测量中，激光扫描仪可以扫描PCB板的表面，获取其形状信息，并生成对应的三维点云模型。
通过对点云模型进行分析和比较，可以准确地测量PCB板的形状变形。
激光扫描仪的优势是具有较高的测量精度和速度，适用于复杂形状的PCB板变形测量。
四、应变片测量法应变片是一种直接测量应变的传感器，可以精确地测量PCB板上的应变分布。
在PCB变形的测量中，应变片可以粘贴在PCB板的表面，通过测量应变片的长度、宽度和应变变化，计算出PCB板的形状变形情况。
应变片测量法具有较高的测量精度，适用于评估PCB板的局部形状变形。
五、X射线测量法X射线测量法是一种间接测量PCB板形状变形的方法，通过测量X射线透射的方式获取PCB板的内部结构信息，从而反推PCB板的形状变形情况。
这种方法适用于评估较深的PCB板变形，能够提供较为准确的变形结果。
变形测量方法
一、变形测量的常规方法变形观测的常规方法主要指经纬仪或全站仪平面位移测量和水准仪沉降观测。
平面位移经纬仪（全站仪）测量方法：1、小角法在测站上测量位移点的距离及固定方向与位移点方向间的夹角，以确定位移大小、位移方向的方法。
2、视准线法以两固定点间经纬仪的视线作为基准线，测量变形观测点到基准线间的距离，确定偏离值的方法。
3、极坐标法根据一个已知点的坐标和一个已知方向，在已知点上观测已知方向与待定方向的水平角和已知点到待定点之间的距离，确定待定点坐标的方法。
4、交会法根据两个以上已知点用方向或距离交会确定待定点坐标和高程的方法。
✓前方交会根据两个以上已知点的坐标及观测角值确定待定点坐标的方法。
✓后方交会在待定点上向三个以上已知点进行水平角观测然后根据三个已知点的坐标及两个水平角观测值确定待定点坐标的方法。
✓侧方交会根据两个已知点的坐标和一个已知点及待定点上观测的水平角确定待定点坐标的方法。
沉降观测水准测量法：用水准仪和水准尺，按照水准测量的方法，测定观测点两次高程之差，以确定观测点的沉降量。
二、变形测量的其他方法与仪器设备1、液体静力水准测量用装有联通管的贮液容器，根据其液面等高原理制成的装置进行高差测量的方法。
2、激光准直法以激光发射系统发出的激光束作为基准线，在需要准直的点上放置激光束的接收装置，确定偏离值的方法。
3、引张线法在两固定点间，以重锤和滑轮拉紧的金属丝作为基准线，测量变形观测点到基准线的距离，确定偏离值的方法。
4、经纬仪投点法用经纬仪在两个正交的方向将建筑物、构筑物顶部的观测点投影到底部观测点的水平面上，以测定位移大小、位移方向及倾斜度的方法。
5、正锤线法在固定点下，以金属丝悬挂重锤作为竖向基准线，测量建筑物、构筑物不同高度处的观测点与基准线的距离，确定偏离值的方法。
6、倒锤线法以下端固定在变形体下的基岩内，上端联接在油箱内的自由浮体上，拉紧的金属丝作为竖向基准线，测量建筑物构筑物不同高度处的观测点与基准线间的距离，确定偏离值的方法。

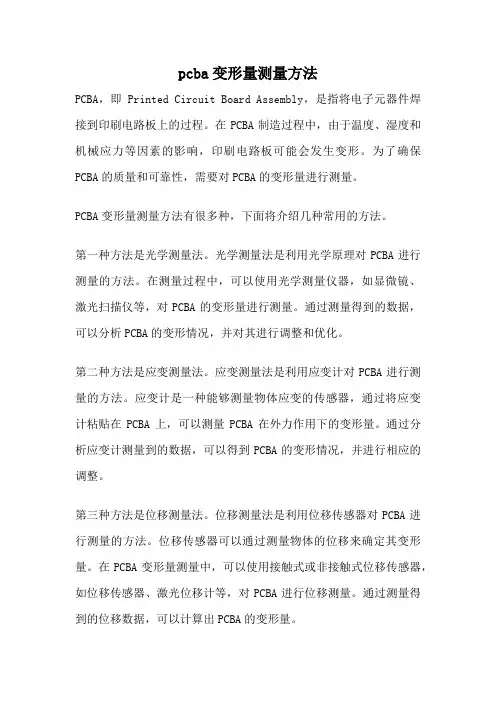

pcba变形量测量方法
pcba变形量测量方法PCBA，即Printed Circuit Board Assembly，是指将电子元器件焊接到印刷电路板上的过程。
在PCBA制造过程中，由于温度、湿度和机械应力等因素的影响，印刷电路板可能会发生变形。
为了确保PCBA的质量和可靠性，需要对PCBA的变形量进行测量。
PCBA变形量测量方法有很多种，下面将介绍几种常用的方法。
第一种方法是光学测量法。
光学测量法是利用光学原理对PCBA进行测量的方法。
在测量过程中，可以使用光学测量仪器，如显微镜、激光扫描仪等，对PCBA的变形量进行测量。
通过测量得到的数据，可以分析PCBA的变形情况，并对其进行调整和优化。
第二种方法是应变测量法。
应变测量法是利用应变计对PCBA进行测量的方法。
应变计是一种能够测量物体应变的传感器，通过将应变计粘贴在PCBA上，可以测量PCBA在外力作用下的变形量。
通过分析应变计测量到的数据，可以得到PCBA的变形情况，并进行相应的调整。
第三种方法是位移测量法。
位移测量法是利用位移传感器对PCBA进行测量的方法。
位移传感器可以通过测量物体的位移来确定其变形量。
在PCBA变形量测量中，可以使用接触式或非接触式位移传感器，如位移传感器、激光位移计等，对PCBA进行位移测量。
通过测量得到的位移数据，可以计算出PCBA的变形量。
第四种方法是形变测量法。
形变测量法是利用形变计对PCBA进行测量的方法。
形变计是一种能够测量物体形变的传感器，通过将形变计粘贴在PCBA上，可以测量PCBA在外力作用下的变形量。
通过分析形变计测量到的数据，可以得到PCBA的形变情况，并进行相应的调整。
以上所述的方法都是常用的PCBA变形量测量方法，每种方法都有其适用的领域和优缺点。
在实际应用中，可以根据具体情况选择合适的测量方法。
通过对PCBA变形量的准确测量，可以评估PCBA的质量和可靠性，并采取相应的措施进行调整和优化，从而提高PCBA的品质和性能。
测绘技术中常见的变形监测方法与技巧
测绘技术中常见的变形监测方法与技巧随着科技的不断进步和发展，测绘技术在土地利用、城市规划、工程建设等方面的应用越来越广泛。
在实际的测绘工作中，变形监测是一项非常重要的任务，它能够及时发现并解决土地或建筑物的变形问题，以保障工程的安全和可持续发展。
本文将介绍测绘技术中常见的变形监测方法与技巧，并探讨其应用前景。
一、全站仪监测法全站仪监测法是一种常见的测量方法，它可以对目标进行精确的三维坐标测量。
利用全站仪监测法，可以及时获取地面或建筑物的变形数据，通过数据分析和处理，可以确定变形的细微变化，有助于提前预警和采取相应的措施。
全站仪监测法在大型工程项目的施工过程中得到了广泛的应用，比如高速公路建设、大桥施工等。
二、卫星遥感监测法卫星遥感监测法通过利用卫星遥感数据，对地表进行高精度、广覆盖的监测和测量。
卫星遥感监测法具有非接触、经济、快速等特点，可以大幅减少实地调查和测量的工作量。
同时，卫星遥感监测法还可以快速获取多期的遥感影像，通过比对分析，可以准确判断土地或建筑物是否发生变形。
这种方法在自然灾害监测、城市更新和环境保护等方面具有广泛的应用前景。
三、地面测量监测法地面测量监测法是一种传统但仍然有效的监测方法。
通过在地面安装测量设备，如测线、测点和测网等，可以实时监测地面或建筑物的变形情况。
地面测量监测法具有高精度、可靠性强的特点，对变形数据的采集和处理有着较好的灵活度。
在大型工程施工、地质灾害预警及城市地面沉降等方面，地面测量监测法都发挥着重要的作用。
四、监测数据处理技巧监测数据处理是保证测量准确性和数据有效性的重要环节。
在进行测量监测时，采集到的原始数据可能存在各种误差和偏差，因此需要进行数据处理和校正，以获取更为准确的结果。
数据处理技巧主要包括数据去噪、数据滤波、数据平差等方法。
此外，还可以借助数学模型和统计方法对监测数据进行分析，以获取变形特征、趋势和规律。
五、测绘技术在变形监测中的应用前景随着测绘技术的不断发展与完善，其在变形监测中的应用前景非常广阔。
变形监测知识点
变形监测知识点变形监测是一项广泛应用于工程领域的技术，它可以帮助工程师们实时监测结构物的变形情况，从而及时发现潜在的问题并采取相应的维修措施。
本文将介绍变形监测的几个重要知识点，包括其定义、常见的监测方法以及应用领域。
一、定义变形监测是通过使用各种传感器来测量结构物的形状、位置、位移和变形等参数的技术。
它主要通过测量传感器的输出信号来得到结构物的实际变形情况。
变形监测的目标是实时获取结构物的变形数据，并与设计值进行对比，以确定结构物的稳定性和安全性。
二、常见的监测方法1. 接触式测量：这种测量方法使用接触式传感器来直接测量结构物的位移或形变。
常见的接触式测量方法包括测量螺栓伸缩量、挠度和应变等。
2. 非接触式测量：这种测量方法使用非接触式传感器来测量结构物的位移或形变。
常见的非接触式测量方法包括激光测距、摄像测量和红外测温等。
3. 无线传输技术：为了方便数据的实时传输和监测，无线传输技术被广泛应用于变形监测中。
无线传输技术可以通过无线传感器网络将变形数据传输到远程监测中心，实现对结构物的远程监测和控制。
三、应用领域1. 桥梁监测：桥梁是重要的交通基础设施，它们承受着巨大的荷载和变形，因此需要进行定期的变形监测。
通过变形监测，可以及时发现桥梁的变形情况，并采取相应的维修措施，以确保桥梁的安全运行。
2. 隧道监测：隧道是重要的交通工程，为了保证隧道的安全运行，需要进行定期的变形监测。
通过变形监测，可以检测隧道的形变、位移和应力等参数，以及时发现潜在的问题并采取相应的措施。
3. 建筑物监测：对于高层建筑和大型工业设施等建筑物，变形监测可以帮助工程师们实时了解建筑物的变形情况。
通过变形监测，可以预测结构物的变形趋势，并采取相应的维修措施，以确保建筑物的稳定性和安全性。
4. 地下工程监测：地下工程如地铁、隧道和地下管网等，由于地下环境的特殊性，需要进行定期的变形监测。
通过变形监测，可以了解地下工程的变形情况，并采取相应的措施，以保证地下工程的稳定和安全。
变形测量方案
变形测量方案随着科学技术的发展，变形测量在工程领域中扮演着重要的角色。
变形测量方案是一种用于测量和评估各种物体的变形和形变情况的方法和策略。
本文将介绍一个有效的变形测量方案，以满足不同工程项目的需求。
一、引言变形测量是为了对物体的形状和结构进行准确评估而进行的活动。
变形可能发生在各种工程项目中，例如建筑结构、桥梁、机械设备等。
准确测量和评估变形对于确保工程项目的安全性和可靠性至关重要。
二、测量仪器的选择在制定变形测量方案时，首先需要选择适合的测量仪器。
常见的测量仪器包括全站仪、激光测距仪、应变计等。
根据具体的测量对象和测量要求，选择最适合的测量仪器是确保测量准确性和效率的关键。
三、参考标准的建立为了保证变形测量的准确性和可比性，需要建立适当的参考标准。
这些参考标准可以是基准点、校准板或者其他已知准确度的测量对象。
通过与这些参考标准的比对，可以更加准确地评估变形情况，并进行修正和调整。
四、测量数据的采集与处理在进行变形测量时，关键是采集准确的数据，并对数据进行合理的处理和分析。
使用测量仪器进行实地测量，获取变形数据。
在数据处理方面，可以使用计算机软件进行数据处理和分析，例如MATLAB、AutoCAD等。
通过分析数据，可以得出准确的变形情况和结构参数。
五、监测频率和方案调整变形测量是一个动态的过程，变形情况可能会随时间发生变化。
因此，监测频率的合理选择至关重要。
对于高风险的工程项目，监测频率应增加，以及时发现异常变形情况并采取相应的措施。
根据变形数据的分析结果，还可以对测量方案进行调整和改进，以提高测量的准确性和效率。
六、报告撰写与总结根据变形测量的结果，撰写详细的测量报告是必不可少的。
报告应包括测量数据的详细说明、变形情况的分析和评估、对比参考标准的结果以及对测量方案的改进建议等内容。
通过撰写报告，可以更好地总结经验教训，并为今后的项目提供参考和指导。
七、实践案例下面以一座大桥的变形测量为例，具体说明使用上述变形测量方案的步骤和流程。
变形测量的方法范文
变形测量的方法范文变形测量是工程领域中的一项重要技术，用于测量物体在外力作用下的变形情况。
变形测量的方法可以分为直接测量和间接测量两种。
直接测量是指直接对物体进行测量，包括精密仪器测量法、光学测量法和机械测量法等；间接测量是指通过测量物体的力学性质如应变、应力等间接得到其变形情况，包括应变测量法、电测变测量法和声波测量法等。
精密仪器测量法是变形测量中最常用的方法之一，它利用高精度的测量仪器对物体进行测量。
常用的精密仪器包括三维激光扫描仪、光学投影仪和测量臂等。
这些仪器能够精确测量物体的尺寸、形状和位置等参数，从而得到物体的变形情况。
精密仪器测量法可以广泛应用于工程结构、汽车制造、航空航天等领域。
光学测量法是一种利用光学原理进行变形测量的方法。
其中，干涉仪测量法和激光光栅测量法是光学测量的两种常见方法。
干涉仪测量法利用光的干涉原理测量物体表面的位移和变形，主要适用于微小变形的测量。
激光光栅测量法则通过对物体表面投射一束光束，并依据光的反射和折射原理来计算物体的变形情况。
机械测量法是另一种常用的直接测量方法。
它利用机械设备对物体进行变形测量。
常用的机械测量设备包括应变片、张力计和压力计等。
应变片是一种能够感受物体表面应变的传感器，它可以将物体的变形转化为电信号进行测量。
张力计和压力计则分别用于测量物体的张力和压力变化，通过测量力的大小和方向来间接得到物体的变形情况。
应变测量法是一种间接测量方法，它通过测量物体的应变来判断其变形情况。
常用的应变测量方法包括电阻应变计、光纤光栅研究法和应变规等。
电阻应变计是一种将电阻值与应变量相对应的传感器，通过测量电阻变化来计算物体的变形情况。
光纤光栅研究法则通过光纤光栅传感器对物体表面应变的测量来得到物体的变形情况。
应变规是一种通过测量物体的应变来判断其变形情况的方法，它通过测量应变规的长度变化来确定物体的变形情况。
电测变测量法通过测量物体表面的电位差变化来判断其变形情况。
测量木门门扇变形的方法
测量木门门扇变形的方法
测量木门门扇变形的方法包括以下步骤：
1. 用水平仪测量地平，如果不平，可在地面上放置一块大板，用小木块或纸张将其找平。
2. 将门板平置其上面，查看有无翘曲变形。
3. 测量衣柜的成型尺寸，分别为上中下，左中右及对角线，确定产品是否方正。
4. 打铰链孔，首先用安装测量板和木工铅笔划线（钻孔边距一般为5毫米），再用手钻或木工开孔器，在门板上打35毫米的铰杯安装孔，钻孔深度一般
为12毫米。
5. 将铰链套入门板上的铰杯孔内，用自攻丝将铰杯固定。
6. 铰链嵌入门板杯孔后，将铰链打开，套入并对齐侧板，用自攻丝将底座固定。
7. 开合柜门效果，一般的铰链都可六向调节，上下对齐，两扇门左右适中，将柜门调试最理想效果。
安装关门后的间隙一般为2毫米。
8. 安装完毕，仔细检查门板是否整齐划一，缝隙是否均匀，门板开启合闭是否摩擦。
调试完毕后，清洁干净，完成平板门的安装交付。
以上是测量木门门扇变形的方法，供您参考。
如需了解更多信息，建议咨询专业人士。
变形测量工作步骤
变形测量工作步骤
变形测量是用来测量物体在受力或受约束后发生的形状变化的一种方法。
一般的变形测量工作步骤：
1. 准备工作：确定测量目的、选择合适的测量方法和设备。
根据实际情况选择使用光学测量、接触测量或者无损测量等方法，并准备好相应的测量仪器设备。
2. 安装测量设备：根据需要，在被测物体上安装测量设备。
例如，安装光电测量设备需要放置光源和接收器，确保测量装置的稳定并与被测物体保持良好的接触。
3. 校准测量设备：使用合适的校准工具对测量设备进行校准，确保测量结果的准确性。
校准通常包括零点校准和灵敏度校准等步骤。
4. 进行测量：按照测量需求，采集被测物体的形状变化数据。
根据具体测量方法的要求进行操作，保证数据采集的准确性和可靠性。
5. 数据处理与分析：将测量得到的数据进行处理和分析。
通过计算、统计和可视化等方式，对数据进行处理和分析，得到测量结果并进行评估。
6. 结果报告与记录：根据需要，编制测量报告并记录相应的测量结果。
报告应包括测量目的、方法、结果、数据分析和评估等内容，以便后续的参考和应用。
请注意，以上只是一般的变形测量工作步骤，具体的步骤和方法还需要根据具体的实验需求和测量对象进行调整和确定。
同时，在进行测量过程中要严格遵守相关的安全操作规程，并确保设备和被测物体的安全。
pcb变形的量测方法
pcb变形的量测方法摘要：一、PCB 变形的原因二、PCB 变形的量测方法三、PCB 变形的修正方法四、总结正文：一、PCB 变形的原因PCB 变形的主要原因包括：材料问题、焊接问题、热应力问题、设计和生产工艺问题等。
1.材料问题：PCB 由铜箔、树脂、玻璃布等多种材料组成，这些材料在加工过程中可能会出现变形。
2.焊接问题：装上元器件的电路板焊接后，可能会因为焊接温度、时间等因素导致板子变形。
3.热应力问题：PCB 在生产过程中，需要经过高温工艺，冷却后可能会出现内应力，导致板子变形。
4.设计和生产工艺问题：PCB 设计和生产过程中，如果设计不合理或生产工艺控制不当，也可能导致板子变形。
二、PCB 变形的量测方法PCB 变形的量测方法主要包括以下几种：1.利用平整度测量：平整度是衡量PCB 板变形问题的重要指标，主要由弓曲度和翘曲度两种特性确定。
2.利用连接点限制效果测量：铆钉一样的连接点（通孔、盲孔、埋孔），在有连结点的地方，会限制板子热涨冷缩的效果，也会间接造成板弯与板翘。
3.利用V-cut 设计测量：V-cut 的设计会影响拼板变形量，V-cut 很容易成为外力导致板子变形的原因。
三、PCB 变形的修正方法对于PCB 板变形问题，可以采取以下几种修正方法：1.剪接法：对于线路简单、线宽及间距较大、变形不规则的图形，将底片变形的部分剪开，对照钻孔试验板的孔位重新拼接，然后再进行拷贝。
2.替换法：对于无法通过剪接法修正的PCB 板，可以考虑重新制作一块新的PCB 板替换原有的变形板。
3.热处理法：通过加热或冷却的方式，消除PCB 板内的内应力，从而减小变形。
产品变形的测量方法
产品变形的测量方法产品变形是指产品在正常使用条件下，与设计要求或标准相比发生的形状、尺寸或几何形态上的变化。
产品变形可能导致产品的功能受损、性能下降或使用寿命缩短，因此对产品变形进行准确的测量和分析非常重要。
本文将介绍几种常用的产品变形测量方法。
一、传统测量方法1.直尺和卡尺测量：直尺和卡尺是最常见的测量工具，可以用来测量产品的线性尺寸，如长度、宽度、高度等。
通过对比测量结果和设计要求或标准，可以判断产品是否发生了变形。
但是，直尺和卡尺只能测量简单的几何形状，对于复杂的曲线或曲面难以测量。
2.可变形测量模具：可变形测量模具是一种通过调节模具的形状和尺寸来适应不同形态的测量工具。
通过将产品放入可变形测量模具中，可以观察模具的变形程度，从而判断产品是否发生了变形。
但是，可变形测量模具需要根据产品的形状和尺寸设计制造，工作量较大，且适用范围有限。
二、高精度测量方法1.光学投影仪：光学投影仪利用光学原理，将产品的形状在投影屏幕上放大显示，从而可以对产品的形状进行直观的观察和分析。
光学投影仪具有高精度、快速测量的特点，适用于表面形貌复杂的产品。
2.三坐标测量机：三坐标测量机是一种高精度的测量设备，通过测量产品在三个坐标轴上的坐标值，可以确定产品表面的形状和尺寸。
三坐标测量机具有高测量精度、多功能的特点，适用于各种复杂产品的测量。
三、非接触式测量方法1.激光三维扫描仪：激光三维扫描仪利用激光的反射原理，通过扫描产品表面的激光点云数据，重建产品的三维模型。
激光三维扫描仪具有高精度、快速测量的特点，适用于对复杂形状和曲面的产品进行测量。
2.光学变形测量系统：光学变形测量系统利用光学的干涉原理，通过观察产品的光栅条纹，可以得到产品表面形状的变化。
光学变形测量系统具有高精度、非接触性的特点，适用于对产品变形进行精确测量和分析。
以上是几种常用的产品变形测量方法，每种方法都有其特点和适用范围。
在实际应用中，可以根据产品的特点、测量要求和经济条件选择合适的测量方法，以确保产品变形的准确测量和有效控制。
产品变形的测量方法精编
产品变形的测量方法精编一、外观测量法外观测量法是最常见的一种测量方法，主要利用目视观察和常规测量仪器如尺子、卡尺等进行测量。
此方法用于简单的线性尺寸测量，对于一些非常规变形的产品，使用外观测量法可能无法获得准确的测量结果。
因此，外观测量法适用于产品表面变形程度较小的情况。
二、光学测量法光学测量法利用光学仪器测量产品的形状和尺寸，包括投影仪、显微镜、激光扫描测量仪等。
这些仪器通常能够提供更高的测量精度和分辨率。
其中，激光扫描测量仪具有非常高的测量精度和快速测量的特点，能够对产品的形状进行三维测量，相对于传统的二维投影仪具有更高的测量效率和准确性。
三、机械测量法机械测量法主要利用机械测头、浮针测量头等测量仪器进行测量。
这些测量仪器适用于对产品的局部尺寸和形状进行测量，可以实现对孔径、间距、高度等尺寸的精确测量。
机械测量法的优点是测量结果可靠，并且适用于各种形状的产品测量。
然而，机械测量法通常需要手工操作，不如光学测量法和电子测量法的自动化程度高。
四、电子测量法电子测量法主要利用电子传感器、线性位移传感器等进行测量。
电子传感器能够将产品的形变转化为电信号，并通过处理器进行数据处理和计算，从而得出产品的形变情况。
线性位移传感器适用于对线性尺寸进行高精度测量，如位移、距离、厚度等。
因此，电子测量法具有测量精度高、自动化程度高的特点，适用于对复杂产品形变的测量。
但需要注意的是，电子测量法的测量结果受到环境干扰的影响较大，需要进行合理的校准和消除干扰因素。
在进行产品变形的测量时，需要根据实际应用场景和要求选择合适的测量方法。
不同的测量方法有其适用的范围和测量精度，因此应根据具体情况选择最佳的测量方法。
此外，还需要对测量仪器进行正确的操作和维护，以提高测量结果的准确性和可重复性。
产品变形的测量方法精编
产品变形的测量方法精编产品变形的测量方法是指通过测量手段来获取产品变形程度及其原因的技术手段。
产品变形是指在生产和使用过程中，由于外力、温度变化等因素的影响而产生形状、尺寸等方面的变化。
产品变形的测量方法对于确保产品质量、发现生产过程中的问题、进行产品改进具有重要意义。
下面将介绍几种常见的产品变形测量方法。
1.光学测量法：光学测量法利用光学设备，如激光传感器、相机等，对产品进行测量。
光学测量法具有非接触、无损伤、高精度等特点，适用于测量形状、尺寸等方面的变化。
常见的光学测量方法包括光栅测量法、干涉测量法、三维扫描测量法等。
2.机械测量法：机械测量法利用机械设备，如千分尺、游标卡尺等，对产品进行测量。
机械测量法适用于测量尺寸、平直度等方面的变化。
机械测量法相对于光学测量法而言，精度相对较低，但操作相对简单、成本较低，适用于一些简单的产品变形测量。
3.物理测量法：物理测量法通过物理现象的变化来测量产品变形。
例如，利用电阻应变片等传感器测量应力的变化，从而推算出产品的变形程度。
物理测量法适用于测量一些特殊材料的变形，如塑料、橡胶等。
4.数字化测量法：数字化测量法是指通过数字化手段对产品进行测量。
例如，通过CAD软件对产品进行三维重构，然后对比实际产品的三维数据，来评估产品的变形程度。
数字化测量法适用于复杂形状、曲面等产品的变形测量。
总的来说，产品变形的测量方法应根据具体的测量要求和产品特性来选择。
光学测量法适用于对形状、尺寸等方面变化的测量；机械测量法适用于简单尺寸的测量；物理测量法适用于应力的变化测量；数字化测量法适用于复杂形状的测量。
在测量过程中，应注意选择合适的仪器设备，保证测量的精度和可靠性。
此外，测量结果应与产品规范进行对比，及时发现问题，并针对问题制定改进措施，以提高产品的质量和性能。
衬套变形检验方法
衬套变形检验方法有多种，其中一种常用的方法是测量衬套内孔的直径变化。
具体步骤如下：
在衬套内孔的圆柱面上选择一个基准点，该基准点可以是内孔的边缘或某个明显的标记。
使用卡尺或内径千分尺测量基准点到衬套内孔边缘的距离，并记录下测量结果。
将衬套放置在测试设备上，并施加一定的压力或扭转载荷。
再次测量基准点到衬套内孔边缘的距离，并与原始测量结果进行比较。
如果测量结果发生了变化，则说明衬套已经发生了变形。
除了测量内孔直径变化的方法外，还可以采用其他方法进行衬套变形的检验，如使用X射线检测、超声波检测等无损检测技术来检测衬套内部的变形情况。
这些方法可以更准确地检测出衬套内部的变形，并且不会对衬套造成损伤。
在选择衬套变形检验方法时，应根据具体情况选择合适的检验方法，以保证检测结果的准确性和可靠性。
coil set测量方法 -回复
coil set测量方法-回复什么是coil set？"Coil set"是指卷料在加工中展开时的变形现象，其中卷料在一个平面上偏离了一条直线。
它是卷料中固有的应力所导致的结果。
通常情况下，卷料在卷取过程中会受到压力，而这种压力会导致卷料发生变形并产生coil set。
为什么要测量coil set？测量coil set的目的是为了确定卷料在经过卷取、展开以及加工后是否发生了变形。
了解coil set的程度可以帮助操作员、研发人员以及制造商准确地评估产品质量，并采取相应的措施来减少或消除coil set的影响。
如何测量coil set？以下是一种常用的coil set测量方法：步骤一：选择一块长方形的样品。
样品的尺寸应该足够大，能够代表整个卷料的特征。
步骤二：将样品放置在一块完全平整的水平平台上。
步骤三：通过固定一端，沿着宽度方向拉伸样品。
这样可以使样品展开。
步骤四：用透明尺子或直尺测量卷料平面上的最高点和最低点之间的距离。
这个距离即为coil set的数值，通常以英寸或毫米为单位表示。
步骤五：重复多次测量，以确保结果的准确性和可靠性。
步骤六：根据测量结果，计算出coil set的平均值和标准差。
这可以帮助确定coil set的程度以及样品的一致性。
步骤七：将测量结果与预定的标准或规范进行比较，以确定样品是否符合要求。
注意事项：1. 在测量过程中，需要保证样品和测量工具的表面都应完全平整，以减少测量误差。
2. 选择合适的测量工具以确保精确度和可靠性，例如使用精密尺子或显微镜测量。
3. 应在受控的环境条件下进行测量，例如温度和湿度的变化可能会影响测量结果。
4. 如果需要进行更精确的测量，可以考虑使用先进的测量设备，例如光学扫描仪或激光测量系统。
5. 在测量过程中需要注意样品的保护，以避免二次变形或其他损坏。
总结：测量coil set是评估卷料变形程度的重要方法之一。
这些测量结果可以帮助制造商和操作员准确评估产品质量，并采取相应的措施来减少或消除coil set的影响。
产品变形的测量方法
产品变形的测量方法
测量方法：
先将产品平放在水平的工作台上,再用靠尺自然放在砖面上靠尺离砖边约5mm,先凭肉眼观察产品与靠尺之间的缝隙约多大,再用塞尺按缝隙的大概值从大到小的依次往缝隙处塞测量过程中不能触碰靠尺,以靠尺不动为准,直到塞尺不能塞进去时的值就是该片产品的变形值已铺贴的产品测量出来的值只是产品的大约变形值.分两种情况测量产品：
注意：必须以单片产品测量的值为准
1、产品未经铺贴使用：使用大于产品边长的靠尺进行测量
2、产品已经铺贴：使用等于产品边长的靠尺进行测量.不正确的测量方法：靠尺跨过两片或几砖上测量.。
pcb变形的量测方法
pcb变形的量测方法摘要：I.引言- 介绍PCB变形的量测方法的重要性II.PCB变形量测方法- 定义PCB变形- 介绍PCB变形量测方法1.光学投影仪2.抄数机3.平板扫描仪4.圆盘扫描仪III.各种量测方法的优缺点分析- 光学投影仪- 抄数机- 平板扫描仪- 圆盘扫描仪IV.结论- 总结各种PCB变形量测方法的优缺点- 强调选择合适的量测方法的重要性正文：I.引言PCB（印刷电路板）是电子产品中不可或缺的组件，其质量直接影响到电子产品的性能和寿命。
PCB在生产过程中，由于各种原因，可能会发生变形，如板弯、板翘等。
因此，对PCB变形进行量测是生产过程中必不可少的环节。
本文将介绍PCB变形的量测方法。
II.PCB变形量测方法首先，我们需要了解什么是PCB变形。
PCB变形是指印刷电路板在生产过程中，由于温度、湿度、机械应力等因素的影响，导致板子外形发生改变，从而影响电子元器件的安装和电子产品的性能。
目前，常用的PCB变形量测方法有光学投影仪、抄数机、平板扫描仪和圆盘扫描仪。
下面将分别介绍这四种方法。
1.光学投影仪光学投影仪是一种通过光学原理，将PCB的影像投射到屏幕上，然后通过测量屏幕上的影像来获取PCB变形信息的设备。
这种方法的优点是测量精度高，量测速度快，适用于各种类型的PCB变形量测。
但是，设备成本较高，操作复杂，需要专业人员进行操作。
2.抄数机抄数机是一种通过机械手臂，对PCB进行精确测量的设备。
它可以在不破坏PCB的情况下，快速、准确地获取PCB的变形信息。
抄数机的优点是设备成本较低，操作简单，量测速度快。
但是，测量精度受到机械手臂精度和操作人员技术水平的影响。
3.平板扫描仪平板扫描仪是一种通过扫描PCB表面的方式，获取PCB变形信息的设备。
它适用于对PCB表面变形的测量，如板翘。
平板扫描仪的优点是设备成本较低，操作简单，量测速度快。
但是，测量精度受到扫描仪精度和操作人员技术水平的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品变形的测量方法
测量方法：
先将产品平放在水平的工作台上，再用靠尺自然放在砖面上（靠尺离砖边约5mm），先凭肉眼观察产品与靠尺之间的缝隙约多大，再用塞尺按缝隙的大概值从大到小的依次往缝隙处塞（测量过程中不能触碰靠尺，以靠尺不动为准），直到塞尺不能塞进去时的值就是该片产品的变形值(已铺贴的产品测量出来的值只是产品的大约变形值)。
分两种情况测量产品：
注意：必须以单片产品测量的值为准
1、产品未经铺贴使用：使用大于产品边长的靠尺进行测量
2、产品已经铺贴：使用等于产品边长的靠尺进行测量。
不正确的测量方法：靠尺跨过两片或几砖上测量。
