峰值检波器电路原理

合集下载

峰值检波原理

峰值检波原理
峰值检波原理是一种常用的信号处理技术，广泛应用于通信、雷达、无线电等领域。

它的基本思想是通过检测信号的峰值来获取信号的重要信息，例如信号的幅度、频率等。

在实际应用中，峰值检波原理可以帮助我们提取出所需的信号特征，从而实现信号的识别、分析和处理。

峰值检波原理的核心是寻找信号的最大值点，因为信号的峰值通常包含了信号的重要信息。

在实际应用中，我们可以通过各种算法和技术来实现峰值检测，例如绝对值检波、平方检波、均方根检波等。

这些方法都有各自的特点和适用范围，可以根据实际情况进行选择。

峰值检波原理在通信领域有着重要的应用。

在无线通信系统中，峰值检波可以帮助我们检测信号的强度，从而实现信号的解调和解码。

在雷达系统中，峰值检波可以帮助我们识别目标并获取目标的相关信息。

在数字信号处理中，峰值检波也可以帮助我们实现信号的采样和重构。

除了在通信和雷达领域，峰值检波原理还被广泛应用于医学影像处理、声纳系统、光学测量等领域。

在这些领域中，峰值检波可以帮助我们提取出所需的信号特征，从而实现信号的分析和处理。

总之，峰值检波原理是一种重要的信号处理技术，它可以帮助我们实现信号的检测、识别和处理。

在实际应用中，我们可以根据具体的需求选择合适的峰值检波方法，并结合其他信号处理技术实现更复杂的功能。

希望本文能够帮助读者更好地理解峰值检波原理，并在实际应用中发挥其作用。

峰值检波负电压

峰值检波负电压
在通信系统中，信号传输是双向的，有正电压和负电压之分。

而峰值检波正好是针对这种情况而设计的一种电路。

峰值检波负电压是其中的一种形式，用来检测信号中最大幅度的负电压部分。

下面我们将详细介绍峰值检波负电压的原理和应用。

峰值检波负电压的原理是通过比较输入信号的幅度和峰值，确定信号的最大负幅值。

峰值检波电路通常由信号输入端、比较器、存储器和输出端等组成。

当输入信号带有正负幅值时，比较器将对输入信号的幅度进行比较，并将最大幅值存储在存储器中。

最终输出信号为信号的最大负幅值。

峰值检波负电压的应用非常广泛。

在通信系统中，峰值检波负电压可以用来检测信号中的干扰和噪声，提高信号的质量和准确性。

此外，峰值检波负电压还可以用于图像处理、声音处理等领域，帮助人们更好地理解和处理信号。

通过峰值检波负电压技术，我们可以实时监测并控制信号的质量，提高系统的灵敏度和稳定性。

峰值检波负电压是现代通信系统中不可或缺的一部分，它不仅可以提高信号的传输质量，还可以帮助我们更好地理解和利用信号中的信息。

希望通过本文的介绍，读者能更深入地了解峰值检波负电压的原理和应用，并在实际应用中得到更好的效果。

简述二极管峰值包络检波器工作原理

简述二极管峰值包络检波器工作原理
二极管峰值包络检波器是一种检波器,用于检测电路中的高频信号。

其工作原理基于二极管的特性,即当二极管的正向电压超过其正向导通电压时,二极管会发出峰值包络信号。

二极管峰值包络检波器的工作原理如下:
1. 将正极和负极连接在一起,将二极管连接到交流电源负极上,并控制正极上的正向电压,使其不超过二极管的正向导通电压。

2. 当正极上的正向电压超过二极管的正向导通电压时,二极管会发生正向电阻放电,向电源负极发出峰值包络信号。

3. 由于二极管的正向电阻,当正向电压减小时,峰值包络信号也会减小。

4. 通过屏幕或显示器可以检测到输出信号的峰值包络。

需要注意的是,二极管峰值包络检波器的主要缺点是其输出信号的频率较低,而且存在非线性失真。

因此,一般用于检测低频信号。

峰值检波器电路的设计

峰值检波器电路的设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN峰值检波器电路的设计第一章绪论检波器，是检出波动信号中某种有用信息的装置。

用于识别波、振荡或信号存在或变化的器件。

检波器通常用来提取所携带的信息。

检波器分为包络检波器和同步检波器。

前者的输出信号与输入信号包络成对应关系，主要用于标准调幅信号的解调。

后者实际上是一个模拟相乘器，为了得到解调作用，需要另外加入一个与输入信号的载波完全一致的振荡信号（相干信号）。

同步检波器主要用于单边带调幅信号的解调或残留边带调幅信号的解调。

从调幅波中恢复调制信号的电路，也可称为幅度解调器。

与调制器一样，检波器必须使用非线性元件，因而通常含有二极管或非线性放大器。

检波器分为包络检波器和同步检波器。

前者的输出信号与输入信号包络成对应关系，主要用于标准调幅信号的解调。

后者实际上是一个模拟相乘器，为了得到解调作用，需要另外加入一个与输入信号的载波完全一致的振荡信号（相干信号）。

同步检波器主要用于单边带调幅信号的解调或残留边带调幅信号的解调。

检波器的构成检波器的作用包络检波器电路图1是典型的包络检波电路。

由中频或高频放大器来的标准调幅信号ua(t)加在L1C1回路两端。

经检波后在负载RLC上产生随ua(t)的包络而变化的电压u(t)，其波形如图2所示。

这种检波器的输出u(t)与输入信号ua(t)的峰值成正比,所以又称峰值检波器。

包络检波器波形包络检波器的工作原理可用图2的波形来说明。

在t1<t<t2时间内,输入信号瞬时值ua(t)大于输出电压u(t)，二极管导通,电容C通过二极管正向电阻ri充电,u(t)增大;在t2<t<t3时间内,ua(t)小于u(t)，二极管截止，C 通过RL放电，因此u(t)下降；到t3以后,二极管又重新导电,这一过程照此重复不已。

只要RLC选择恰当,就可在负载RLC上得到与输入信号包络成对应关系的输出电压u (t)。

峰值检测电路分析

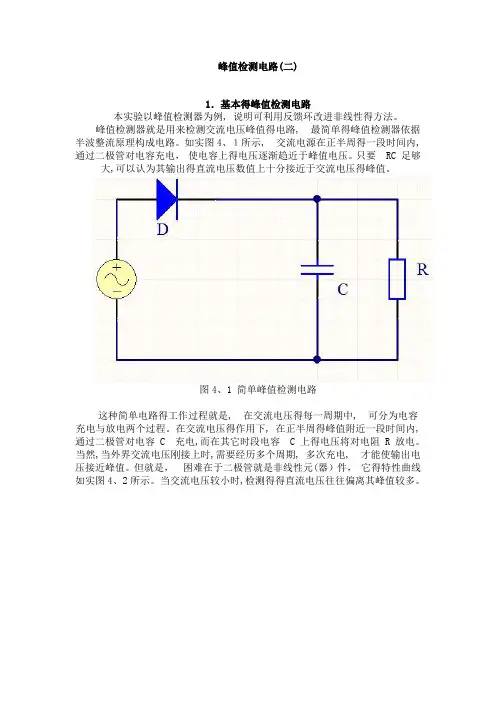

峰值检测电路(二)1．基本得峰值检测电路本实验以峰值检测器为例, 说明可利用反馈环改进非线性得方法。

峰值检测器就是用来检测交流电压峰值得电路, 最简单得峰值检测器依据半波整流原理构成电路。

如实图4、１所示, 交流电源在正半周得一段时间内, 通过二极管对电容充电，使电容上得电压逐渐趋近于峰值电压。

只要RC 足够大,可以认为其输出得直流电压数值上十分接近于交流电压得峰值。

图4、1 简单峰值检测电路这种简单电路得工作过程就是, 在交流电压得每一周期中, 可分为电容充电与放电两个过程。

在交流电压得作用下, 在正半周得峰值附近一段时间内, 通过二极管对电容 C 充电,而在其它时段电容 C 上得电压将对电阻 R 放电。

当然,当外界交流电压刚接上时,需要经历多个周期, 多次充电, 才能使输出电压接近峰值。

但就是，困难在于二极管就是非线性元(器）件，它得特性曲线如实图4、2所示。

当交流电压较小时,检测得得直流电压往往偏离其峰值较多。

图4、2 二极管特性曲线这里得泄放电阻Ｒ，就是指与 C 并联得电阻、下一级得输入电阻、二极管得反向漏电阻、以及电容及电路板得漏电等效电阻。

不难想到，放电就是不能完全避免得。

同时, 适当得放电也就是必要得。

特别就是当输入电压变小时, 通过放电才能使输出电压再次对应于输入电压得峰值。

实际上, 检测器得输出电压大小与峰值电压得差别与泄放电流有关。

仅当泄放电流可不计时, 输出电压才可认为就是输入电压得峰值。

用于检测仪器中得峰值检测器要求有较高得精度。

检测仪器通常 R 值很大,且允许当输入交流电压取去后可有较长得时间检波输出才恢复到零。

可以用较小得电容，从而使峰值电压建立得时间较短。

本实验得目得, 在于研究如何用运算放大器改进峰值检测器, 进一步了解运算放大器之应用。

２.峰值检测电路得改进为了避免次级输入电阻得影响, 可在检测器得输出端加一级跟随器(高输入阻抗）作为隔离级(实图4、3)。

图４、３峰值检测器改进电路(一)也可以按需要加一可调得泄放电阻。

峰值,准峰值,平均值区别

峰值检波电路一般是由一个运放构成的电压跟随器和二极管和电容构成当输入信号为正半周时二极管导通对电容充电，一直充电到峰值即最大值，当输入电压负半周时二极管截止，电容不放电，保持电压（峰值电压），这样电容两端电压一直处于峰值，可以检测出信号的峰值，称其为峰值检波
现代测控电路
Hale Waihona Puke 准峰值（QP），所表现的是测量信号能量的大小。由于准峰值检波器的充电时间要比放电时间快得多，因此信号的重复频率越高，得出的准峰值也就越高。（在GB9254-1998中提到过在测量接收机上所示的读数在限值附近波动时，则读数的观察时间应不少于15s，记录最高读数，而孤立的瞬间高值忽略不记。）准峰值检波器还能以线性方式对不同幅度的信号起响应。这样，准峰值既可以反映信号的幅度，也能反映出信号的时间分布。 QP值是一种测量方法：在该测量过程中，随着构成信号的光谱成分的重复出现，信号增多，也就是说QP值的测量结果取决于信号重复出现的频率，根据它们的重复出现频率，信号主要有两种，一种为宽带信号，另一种是窄带信号，窄带信号是一种可以被光谱公析仪所分解的信号，不间断波信号就是一种频率固定不变的窄带信号，宽带信号是一种不能被光谱分析仪分解的信号。如果是窄带信号，在Peak值，QP值以及平均值的测量中会产生相同的振幅，如果是宽带信号，测量出的QP值就小于Peak值，信号的增加量（可以通过QP值的测量电路中具体的充放电时间常量来解释）是被测信号的重复出现频率的函数信号的重复出现频率越低QP什就越小。由于QP值测量仪会用到充放电时间常量，因此当QP值测量仪接通时，光谱分析仪就必须减慢其扫描的速度，由于信号QP值总是小于或等于其Peak值，所以只有当信号的Peak值接近或超过测试限值时才有必要测量它的QP值。采用准峰值检波是民用电磁骚扰发射测试特点，由于民用的电磁兼容产品族标准都是从CISPR标准转化过来的，这些标准都是为了保证通信和广播的畅通而编制的，因此骚扰对通信和广播的影响最终是有人的主观听觉效果来判断，平均值检波和峰值检波都不足以描述脉冲的幅度，宽度和频度对视觉造成的影响，而必须用准峰值检波，只有准峰值检波才比较符合人耳对声音的反应规律几种检波方式的各自特点： 1. 平均值检波：其最大特点是检波器的充放电时间常数相同，特别适用于对连续波的测量 2. 峰值检波：它的充电时间常数很小，即使是很窄的脉冲也能很快充电到稳定值，当中频信号消失后，由于电路的放电时间常数很大，检波的输出电压可在很长一段时间内保持在峰值上峰值检波的特点首先在军用设备的骚扰发射试验中被优先采用，因为好多军用装备只要单次脉冲的激励就可以造成爆炸或数字设备的误动作，而无需像音响设备那样讲究时间的积累 3. 准峰值检波：这种检波器的冲放点时间常数介于平均值于峰值之间，在测量周期内的检波器输出既与脉冲幅度有关，又与脉冲重复频率有关，其输出与干扰对听觉造成的效果相一致 4．准峰值测试的主要问题与改进措施用准峰值检波方式进行测试的主要问题是测量时间长

峰值包络检波器检波原理及失真分析

峰值包络检波器检波原理及失真分析峰值包络检波器（Peak Envelope Detector）是一种常用的信号检波器，用于提取连续波中的包络信号。

它在实际电路中广泛应用于无线通信系统、音频处理以及振动测量等领域。

本篇文章将介绍峰值包络检波器的工作原理，并对其可能出现的失真进行分析。

首先，在整流阶段，输入信号经过一个非线性元件，通常是二极管或晶体管。

这个非线性元件将负半周信号转化为正半周信号，使得原始信号变为一个全波整流信号。

接下来，在低通滤波阶段，全波整流信号经过一个低通滤波器，用于去除高频分量。

低通滤波器的作用是平滑整流信号，提取出包络信号。

首先，幅度失真是由于非线性元件的存在导致的。

实际的二极管或晶体管并非完全理想的，它们具有一定的非线性特性。

这种非线性特性使得在输入信号较小时，输出信号的整流效果较差，从而引起幅度失真。

其次，相位失真是由于低通滤波器的存在导致的。

低通滤波器需要一定的时间来响应输入信号的变化，因此会引起输出信号的相位滞后。

这种相位滞后可能会导致包络信号的形态发生改变，从而引起相位失真。

为了减小幅度失真和相位失真，可以采取一些措施。

在非线性元件的选择上，可以选择具有较小非线性特性的二极管或晶体管，使得幅度失真较小。

在低通滤波器的设计上，可以选择具有较小的时延和相位失真的滤波器，使得相位失真较小。

此外，还可以采用自适应控制的方法，根据信号的幅度变化调整非线性元件的工作状态，从而提高峰值包络检波器的性能。

总结起来，峰值包络检波器是一种广泛应用于信号处理领域的常用检波器。

它通过整流和低通滤波的方式提取出输入信号的包络信号。

然而，在实际应用中可能会引起幅度失真和相位失真。

为了减小失真，可以采取一些措施，如选择合适的非线性元件和低通滤波器，以及采用自适应控制的方法。

通过这些方法，可以提高峰值包络检波器的性能，更好地应对实际应用的需求。

峰值检波器电路工作原理

峰值检波器电路工作原理
峰值检波器电路的工作原理是基于非线性元件的特性。

非线性元件通常是二极管或晶体管。

当输入信号的电压超过非线性元件的正向电压阈值时，非线性元件开始导通。

导通时，非线性元件的电流随着输入信号的电压增加而迅速增加，从而实现对输入信号峰值的检测。

实现峰值检波的电路有多种形式，下面将介绍其中两种常见的电路结构。

1.二极管峰值检波电路
二极管峰值检波电路由一个二极管和一个电容组成。

二极管的阳极连接到输入信号，阴极连接到电容的正极，电容的负极连接到地。

输出信号通过电容上的电压实现。

当输入信号超过二极管的正向电压阈值时，二极管导通，电容开始充电。

电容充电到输入信号峰值后，二极管截止，电容保持充电状态，并输出信号。

2.晶体管峰值检波电路
晶体管峰值检波电路由一个晶体管和一个电容组成。

晶体管的基极连接到输入信号，发射极连接到电容的正极，电容的负极连接到地。

输出信号通过电容上的电压实现。

晶体管起放大作用，放大输入信号的幅度，使得电容能够更快地充电。

当输入信号超过晶体管的基极-发射极电压阈值时，晶体管开始导通，电容开始充电。

电容充电到输入信号峰值后，晶体管截止，电容保持充电状态，并输出信号。

包络检波和峰值检波

包络检波和峰值检波包络检波和峰值检波是电路中使用的两种重要的检波技术。

它们在不同的应用场景下具有不同的优势。

下面将从基本概念开始，分步骤阐述这两种技术的原理和应用。

一、包络检波1.基本概念包络检波是指从一个复合信号中提取出其包络部分的一种技术。

包络部分指信号中的长时间缓变部分，它通常包含了信号的重要信息。

2.原理包络检波的原理是通过用一个窄带滤波器对信号进行滤波，使得只有信号的低频部分能够通过。

这样得到的信号就是原信号的包络部分。

3.应用包络检波被广泛应用于无线通信领域，用于提取调制信号中的信息。

另外，它还可以用于音乐信号的处理，例如把一个乐器的音色从伴奏中分离出来。

二、峰值检波1.基本概念峰值检波是指从信号中提取出其幅度最大的部分的一种技术。

这种技术通常用于测量、监测和保护电路中的信号。

2.原理峰值检波的原理是将信号通过一个快速响应的峰值检测电路，直接提取出信号的峰值。

这种技术的优点是响应速度快，对瞬态信号的检测效果好。

3.应用峰值检波被广泛应用于保护电路、测量仪器和音频系统等领域。

例如，在音响系统中，可以用峰值检波来控制系统音量，避免产生过载失真。

三、包络检波与峰值检波的比较包络检波和峰值检波分别适用于不同的应用场景。

包络检波适用于提取信号的长时间缓变部分，包含了信号的重要信息。

而峰值检波适用于提取信号的瞬态部分，对瞬态信号的检测效果好。

两种技术在不同应用场合下都具有其独特的优势，因此在实践中往往需要根据具体的需求来选择合适的技术。

综上所述，包络检波和峰值检波是电路中广泛应用的两种检波技术。

本文从基本概念、原理和应用等方面对这两种技术进行了分步骤的阐述，希望能够帮助读者更好地理解这两种技术的特点和应用场景。

(完整版)峰值检波器电路工作原理

峰值检波器电路原理峰值检波器工作原理：峰值检波器，它是一个能记忆信号峰值的电路，其输出电压的大小, 一直追随输入信号的峰值，而且保持在输入信号的最大峰值。

峰值检波器电路当V1 > V。

时：信号由（+ ）端加入，OPA的输出Va为正电压，二级电容C充电一直充至与Vi相等之电压。

（当D导电时此电路作用如同一电压跟随器）当V1 〈V。

时：管D导通，于是输出电流经D对OPA的输出Va为逆向偏压，相当于开路，于是电容C既不充电也不放电，维持于输入之最大值电压F图为输出与输入的充放电情形，其中输出波形V。

，一直保持在输入波形Vi的最大峰值。

峰值检波、准峰值检波和平均值检波的区别采用准峰值检波是民用电磁骚扰发射测试特点，由于民用的电磁兼容产品族标准都是从CISPR 标准转化过来的，这些标准都是为了保证通信和广播的畅通而编制的，因此骚扰对通信和广播的影响最终是有人的主观听觉效果来判断，平均值检波和峰值检波都不足以描述脉冲的幅度，宽度和频度对视觉造成的影响，而必须用准峰值检波，只有准峰值检波才比较符合人耳对声音的反应规律。

几种检波方式的各自特点：1.平均值检波：其最大特点是检波器的充放电时间常数相同，特别适用于对连续波的测量。

2.峰值检波：它的充电时间常数很小，即使是很窄的脉冲也能很快充电到稳定值，当中频信号消失后，由于电路的放电时间常数很大，检波的输出电压可在很长一段时间内保持在峰值上。

峰值检波的特点首先在军用设备的骚扰发射试验中被优先采用，因为好多军用装备只要单次脉冲的激励就可以造成爆炸或数字设备的误动作，而无需像音响设备那样讲究时间的积累。

3.准峰值检波：这种检波器的冲放点时间常数介于平均值于峰值之间，在测量周期内的检波器输出既与脉冲幅度有关，又与脉冲重复频率有关，其输出与干扰对听觉造成的效果相一致。

4．准峰值测试的主要问题与改进措施用准峰值检波方式进行测试的主要问题是测量时间长。

表 1 是准峰值检波和峰值检波的测试时间比较。

大信号检波器电路--串联型二极管峰值包络检波器

大信号检波器电路--串联型二极管峰值包络检波器大信号（0.5V以上）检波器，也称包络检波器。

1、串联型二极管峰值包络检波器该种检波器的原理电路如图5.5-10A所示。

在电路中，信号源U1、二极管VD和检波负载RLCL是串联相接的，故称之为串联型二极管峰值包络检波器。

电路是利用VD单向导电和检波负载RLCL充放电而工作的。

VD的寻通与否决定于高频输入电压U1和输出电压UO（即电容CL上的电压UCL）之差（U1-U 0），在高频信号正半周（U1-U0）﹥0期间VD导通，流过VD的高频电流ID对CL导通时充电，充电时间常数为RDCL（RD很小为VD导通时的内阻）很小，U0在很短时间内就接近高频电压最大值。

在（U 1-U0）﹤0期间，VD截止，电容CL通过RL放电，由于放电时间常数RLCL（》RDCL）远大于高频信号周期，故放电很慢，这样不煌地循环反复充放电，就得到如图5.5-10B中电压波形。

由于U0与U1的幅度相当接近，峰值包络检波由此而得名。

图5.5-10C为检波二极管电流电压波形，ID呈脉冲状，其幅度随U1包络的变化而变化，ID中含有的平均电流UDEV在负载RL上的压降即为输出电压UO。

可以证明，当U1=UC（1+MACOSOT）COSOCT时UO中调制信号分量UOO为：式中θ为二极管导通时通角之半，它为仅与RD与RL有关的一个常数。

θ、RL、RD三者的关系为：R1D决定于θ，即取决于RD/RL，因此，也可根据RD/RL值，通过表5.5-3查出R1D值。

包络检波器常有两种非线性失真：一是对角切割失真、二是负峰切割失真。

图5.5-11示出对角切割失真情况。

产生该种失真的原因是检波电路的时间常数RLCL选得过大，以使电容CL的放电速率跟不上包络变化速率所造成的。

为了避免对角切割失真的产生，对于单音调制选取时间常数RLCL时必须满足下式上式表明，MA的欧越大，包络下降速度越快，避免产生对角切割失真所要求的RLCL值就越小。

检波器的工作原理

检波器的工作原理一、引言检波器是一种电子设备，用于将调制信号中的信息提取出来。

它在通信、广播、无线电等领域扮演着重要角色。

本文将详细介绍检波器的工作原理。

二、工作原理1. 调制信号在了解检波器的工作原理之前，我们首先需要了解调制信号。

调制信号是指携带有用信息的信号，它可以是音频、视频等信号。

调制信号一般通过调制器将其与高频载波信号进行合成，形成调制信号波。

2. 检波器分类根据不同的工作原理，检波器可以分为以下几种类型：- 整流检波器：通过将调制信号波的负半周转换为正半周或者将正半周转换为负半周，实现信号的提取。

- 均值检波器：利用电容或电感等元件将调制信号波的振幅平均化，提取信号。

- 峰值检波器：通过峰值保持电路，提取调制信号波的峰值。

- 相干检波器：利用相干性原理，将调制信号波与参考信号进行比较，提取信号。

3. 整流检波器工作原理整流检波器是最常见的一种检波器。

它利用二极管的单向导电性质，将负半周或正半周转换为同向的正半周信号。

整流检波器的工作原理如下：- 步骤一：将调制信号波与高频载波信号进行合成，形成调制信号波。

- 步骤二：将调制信号波输入整流电路。

- 步骤三：整流电路中的二极管将负半周或正半周转换为同向的正半周信号。

- 步骤四：通过滤波电路去除高频载波信号，只保留调制信号。

- 步骤五：得到提取出来的调制信号波。

4. 均值检波器工作原理均值检波器利用电容或电感等元件将调制信号波的振幅平均化，提取信号。

均值检波器的工作原理如下：- 步骤一：将调制信号波与高频载波信号进行合成，形成调制信号波。

- 步骤二：将调制信号波输入均值电路。

- 步骤三：均值电路中的电容或电感等元件将调制信号波的振幅平均化。

- 步骤四：通过滤波电路去除高频载波信号，只保留调制信号。

- 步骤五：得到提取出来的调制信号波。

5. 峰值检波器工作原理峰值检波器通过峰值保持电路，提取调制信号波的峰值。

峰值检波器的工作原理如下：- 步骤一：将调制信号波与高频载波信号进行合成，形成调制信号波。

agc电路的工作原理

agc电路的工作原理AGC电路，即自动增益控制电路，是一种能自动调节放大器增益的电路。

它可以在输入信号强度变化的情况下，自动调节放大器的增益，使输出信号保持在一个稳定的水平。

AGC电路被广泛应用于无线通信、音频放大器、广播电视接收机等领域。

AGC电路的工作原理可以简单概括为：通过对输入信号进行检测，得到一个反映信号强度的控制电压，然后将该控制电压与放大器的增益进行比较，通过控制放大器的增益，使得输出信号的幅度保持在一个稳定的水平。

AGC电路通常由三个主要部分组成：检测电路、控制电路和放大器。

首先是检测电路，它的作用是检测输入信号的强度，并将其转化为相应的电压信号。

检测电路可以采用各种不同的方式，常见的有整流检波电路、平均检波电路和峰值检波电路等。

整流检波电路通过将输入信号整流为直流信号，然后进行滤波得到一个反映信号强度的直流电压。

平均检波电路通过对输入信号进行平均，得到一个平均信号强度的直流电压。

峰值检波电路则是通过检测输入信号的峰值，得到一个峰值信号强度的直流电压。

这些检测电路可以根据具体的应用需求选择。

接下来是控制电路，它的作用是将检测到的信号强度转化为一个控制电压，用于控制放大器的增益。

控制电路通常由一个比较器和一个低通滤波器组成。

比较器将检测到的信号强度与一个参考电压进行比较，并产生一个脉冲宽度调制（PWM）信号。

低通滤波器将PWM信号进行滤波，得到一个平滑的控制电压。

这个控制电压的大小决定了放大器的增益。

最后是放大器，它的作用是根据控制电压调节自身的增益。

放大器通常采用可变增益放大器（VGA）或可变电阻放大器（VRA）。

可变增益放大器通过改变放大器的增益电路来调节增益。

可变电阻放大器则是通过改变放大器输入或输出端的电阻来调节增益。

这些方法都可以根据控制电压的大小来调节放大器的增益，使得输出信号保持在一个稳定的水平。

总结一下，AGC电路通过检测输入信号的强度，并将其转化为控制电压，通过控制放大器的增益来保持输出信号的稳定。

(完整版)峰值检波器电路工作原理

峰值检波器电路原理峰值检波器工作原理：峰值检波器，它是一个能记忆信号峰值的电路，其输出电压的大小，一直追随输入信号的峰值，而且保持在输入信号的最大峰值。

峰值检波器电路当V1〉V。

时：信号由（+）端加入，OPA的输出Va为正电压，二级管D导通，于是输出电流经D对电容C充电一直充至与Vi相等之电压。

（当D导电时此电路作用如同—电压跟随器）当V1〈V。

时：OPA的输出Va为逆向偏压，相当于开路，于是电容C既不充电也不放电，维持于输入之最大值电压下图为输出与输入的充放电情形，其中输出波形V。

，一直保持在输入波形Vi的最大峰值。

峰值检波、准峰值检波和平均值检波的区别采用准峰值检波是民用电磁骚扰发射测试特点，由于民用的电磁兼容产品族标准都是从CISPR标准转化过来的，这些标准都是为了保证通信和广播的畅通而编制的，因此骚扰对通信和广播的影响最终是有人的主观听觉效果来判断，平均值检波和峰值检波都不足以描述脉冲的幅度，宽度和频度对视觉造成的影响，而必须用准峰值检波，只有准峰值检波才比较符合人耳对声音的反应规律。

几种检波方式的各自特点：1. 平均值检波：其最大特点是检波器的充放电时间常数相同，特别适用于对连续波的测量。

2. 峰值检波：它的充电时间常数很小，即使是很窄的脉冲也能很快充电到稳定值，当中频信号消失后，由于电路的放电时间常数很大，检波的输出电压可在很长一段时间内保持在峰值上。

3. 准峰值检波：这种检波器的冲放点时间常数介于平均值于峰值之间，在测量周期内的检波器输出既与脉冲幅度有关，又与脉冲重复频率有关，其输出与干扰对听觉造成的效果相一致。

4．准峰值测试的主要问题与改进措施用准峰值检波方式进行测试的主要问题是测量时间长。

表1是准峰值检波和峰值检波的测试时间比较。

峰值检波器电路原理

峰值检波器电路原理峰值检波器的原理基于二极管的非线性特性。

当输入信号的电压大于二极管的压降时，二极管会导通并将信号传递到输出端，而当输入信号的电压小于二极管的压降时，二极管会截止并输出为零。

因此，只有当输入信号的波峰高于二极管的压降时，峰值检波器才能输出正的峰值电压。

该电路由一个二极管、一个电容和一个负载电阻组成。

二极管被正向偏置，其正极连接到输入信号源，负极连接到负载电阻上。

电容与二极管并联，接在负载电阻的另一端。

输出电压是通过负载电阻与电容器之间的电压分压得到的。

当输入信号的电压波峰高于二极管的压降时，二极管导通，电容器开始充电。

电容器的电压将迅速上升，直到达到输入信号的峰值电压。

当输入信号的电压开始下降时，电容器会慢慢放电，输出电压也会随之降低。

当下一个输入信号的电压又高于二极管的压降时，电容器会再次充电，输出电压也会再次达到峰值。

然而，由于电容器的充放电过程需要一定的时间，导致输出电压不能完全跟随输入信号的变化。

这是峰值检波器的一个缺点。

为了解决这个问题，可以向电容器并联一个放电电阻，从而加快电容器的放电速度。

除了基本的峰值检波器电路，还有一些改进的设计。

一种常用的改进电路是滞环峰值检波器。

滞环峰值检波器使用一个操作放大器和两个二极管来实现更精确的峰值检测。

同时，还有基于运算放大器和其他元件的峰值检测电路，能够在更宽的频率范围内实现高精度的峰值检测。

综上所述，峰值检波器是一种用于检测信号峰值并输出峰值电压的电路。

它利用二极管的非线性特性，并通过充电和放电过程来实现对输入信号峰值的测量。

峰值检波器在电子设备中有着广泛的应用，为信号处理和测量提供了重要的功能。

峰值检波器的原理和作用

峰值检波器的原理和作用
峰值检波器是一种用于测量电信号中峰值幅度的电路或装置。

其原理是基于对电信号的振幅进行区分，将信号的峰值值捕捉出来并保持在输出负载上。

峰值检波器会跟踪输入信号并捕捉最高峰值，并将最高峰值通过一个保持电路储存在输出负载上。

这个保持电路将峰值信号保持在输出负载上直到下一个峰值到来。

峰值检波器的作用是将快速变化的信号留存下来。

这在很多测试和测量应用中非常有用，例如测量高频振荡器的功率输出、测量自然界和人工信号等应用。

峰值检波器也常用于音频系统中，以保持歌曲中的最高音调或者最高音量。

因为峰值检波器能够捕捉峰值信号，所以可以帮助工程师用最小的功率输出来驱动音响系统，从而增强音质。

峰值检测电路总汇

峰值检测1峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

既然要改进，首先要分析不足。

上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。

但我们知道，超级二极管有一个缺点，就是Vi从负电压变成正电压的过程中，为了闭合有二极管的负反馈回路，运放要结束负饱和状态，输出电压要从负饱和电压值一直到（Vi+V）。
