实验五键盘扫描实验实验报告

键盘扫描实验实验报告一、实验目的1. 掌握线反转法键盘扫描原理。

2. 了解单片机的输入和输出过程，理解单片机的数据采集过程。

二、实验内容单片机外接4x4键盘，通过线反转法判断按下的键，并在数码管上显示按键对应的数字。

第一行从左到右分别是开关K0, K1, K2, K3，第二行从左到右分别是K4, K5, K6, K7以此类推。

当按下Kn时，在数码管上显示数字n。

三、实验原理线翻转法：先对行（R0-R3）置0，对列（R4-R7）置1。

当有键被按下时，会把按键所在的列的电位从1变0，记录下位置；然后再将行列翻转，记录下按下键的所在行，两数进行或运算，就可以得到一个唯一表示按下键的数字。

例如：假定R0-R7分别与单片机的P2.0-P2.7相连。

先把R4-R7置1，R0-R3置0（通过指令MOV P2, #0F0H实现）。

当键K5被按下时，R5电位被拉低为低电平。

此时，P2口表示的数为：1101 0000（0xD0）；然后再置R4-R7为0，R0-R3为1，此时，R1电位被拉低为低电平，此时，P2口表示的数为：0000 1101（0x0D）。

将两数相与取反，得到：0010 0010。

四、实验过程1. 连接好单片机及其外围设备电路2. 编写汇编程序ORG LJMP KeyLJMP K7: CJNE R2, #82H, K8ORG 0100H MOV P0, #0F8H Init: CLR P1.3 LJMP KeyMOV P0, #0C0H K8: CJNE R2, #14H, K9 Key: MOV P2, #0F0H MOV P0, #080HMOV A, P2 LJMP KeyMOV R1, A K9: CJNE R2, #24H, K10MOV P2, #0FH MOV P0, #090HMOV A, P2 LJMP KeyORL A, R1 K10: CJNE R2, #44H, K11CPL A MOV P0, #088HMOV R2, A LJMP KeyJNZ KeyPro K11: CJNE R2, #84H, K12LJMP Key MOV P0, #083H KeyPro: CJNE R2, #11H, K1 LJMP KeyMOV P0, #0C0H K12: CJNE R2, #18H, K13LJMP Key MOV P0, #0C6H K1: CJNE R2, #21H, K2 LJMP KeyMOV P0, #0F9H K13: CJNE R2, #28H, K14LJMP Key MOV P0, #0A1H K2: CJNE R2, #41H, K3 LJMP KeyMOV P0, #0A4H K14: CJNE R2, #48H, K15LJMP Key MOV P0, #086H K3: CJNE R2, #81H, K4 LJMP KeyMOV P0, #0B0H K15: CJNE R2, #88H, K16LJMP Key MOV P0, #08EH K4: CJNE R2, #12H, K5 LJMP KeyMOV P0, #099H K16: LJMP KeyLJMP Key ENDK5: CJNE R2, #22H, K6MOV P0, #092HLJMP KeyK6: CJNE R2, #42H, K7MOV P0, #082H五、实验结果1. 当按下开关Kn时，数码管能够显示对应的数字。

单片机矩阵键盘实验实验报告

单片机矩阵键盘实验实验报告一、实验目的本次实验的目的是掌握原理和方法，利用单片机识别矩阵键盘并编程实现键码转换功能，控制LED点亮显示。

二、实验原理矩阵键盘是一种由多路单向控制器输入行选择信号与列选择信号连接而形成的一一对应矩阵排列结构。

它广泛应用于电子游戏机、办公自动化设备、医疗仪器、家电控制及书籍检索机器等方面。

本次实验采用的矩阵键盘是一个4 x 4矩阵，用4段数码管显示按键编码，每个按键都可以输入一个代码，矩阵键盘连接单片机，实现一个软件算法来识别键码转化。

从而将键盘中的按键的按下信号转换成程序能够识别的代码，置于相应的输出结果中，控制LED点亮，从而可以实现矩阵键盘按键的转换功能。

三、实验方法1.硬件搭建：矩阵键盘（4行4列）与单片机（Atmel AT89C51）相连，选择引脚连接，并将数码管和LED与单片机相连以实现显示和点亮的功能。

2.程序设计：先建立控制体系，利用中断服务子程序识别和码值转换，利用中断服务子程序实现从按键的按下信号转换为程序能够识别的代码，然后将该代码段编写到单片机程序中，每次按下矩阵键盘按键后单片机给出相应的按键编码输出，用数码管显示，控制LED点亮。

四、实验结果经过实验，成功实现了矩阵键盘与单片机之间的连接，编写了中断服务子程序，完成了按键编码输出与LED点亮的功能。

实验完成后，数码管显示各种按键的编码，同时LED会点亮。

本次实验介绍了矩阵键盘的原理，论述了键码转换的程序设计步骤，并实验完成矩阵键盘与单片机的连接，实现用LED点亮以及数码管显示按键的编码。

通过本次实验，受益匪浅，使我对使用单片机编写算法与程序有了更深入的认识，同时丰富了课堂学习的内容，也使我更加热爱自己所学的专业。

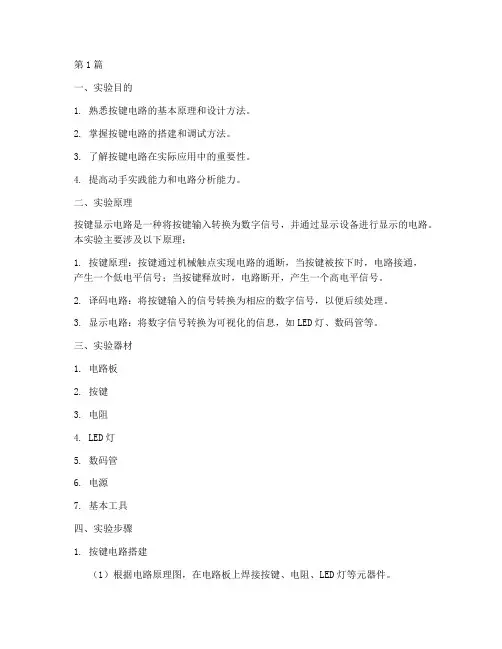

按键显示电路实验报告(3篇)

第1篇一、实验目的1. 熟悉按键电路的基本原理和设计方法。

2. 掌握按键电路的搭建和调试方法。

3. 了解按键电路在实际应用中的重要性。

4. 提高动手实践能力和电路分析能力。

二、实验原理按键显示电路是一种将按键输入转换为数字信号，并通过显示设备进行显示的电路。

本实验主要涉及以下原理：1. 按键原理：按键通过机械触点实现电路的通断，当按键被按下时，电路接通，产生一个低电平信号；当按键释放时，电路断开，产生一个高电平信号。

2. 译码电路：将按键输入的信号转换为相应的数字信号，以便后续处理。

3. 显示电路：将数字信号转换为可视化的信息，如LED灯、数码管等。

三、实验器材1. 电路板2. 按键3. 电阻4. LED灯5. 数码管6. 电源7. 基本工具四、实验步骤1. 按键电路搭建（1）根据电路原理图，在电路板上焊接按键、电阻、LED灯等元器件。

（2）连接电源，确保电路板供电正常。

2. 译码电路搭建（1）根据电路原理图，在电路板上焊接译码电路所需的元器件。

（2）连接译码电路与按键电路，确保信号传输正常。

3. 显示电路搭建（1）根据电路原理图，在电路板上焊接显示电路所需的元器件。

（2）连接显示电路与译码电路，确保信号传输正常。

4. 电路调试（1）检查电路连接是否正确，确保无短路、断路等问题。

（2）按下按键，观察LED灯或数码管显示是否正常。

（3）根据需要调整电路参数，如电阻阻值、电源电压等，以达到最佳显示效果。

五、实验结果与分析1. 实验结果通过实验，成功搭建了一个按键显示电路，按下按键后，LED灯或数码管能够正确显示数字信号。

2. 结果分析（1）按键电路能够正常工作，实现电路通断。

（2）译码电路能够将按键输入转换为相应的数字信号。

（3）显示电路能够将数字信号转换为可视化的信息。

六、实验总结1. 通过本次实验，掌握了按键电路的基本原理和设计方法。

2. 提高了动手实践能力和电路分析能力。

3. 了解了按键电路在实际应用中的重要性。

基于C51单片机的键盘及LCD显示

}
}
}
}
1．实验报告格式：
一．实验名称
二．实验目的
三．实验内容
四．设计思想
五．硬件设计
六．程序代码
七．参考文献
2．硬件电路原理图用PROTEL等软件画出。
附录：程序源代码：
附录1
#include "reg51.h"
#include "intrins.h"
#define THCO 0xee
#define TLCO 0x0
i_data&=0xf0;
for(i=0;i<8;i++)
{
SID=(bit)(i_data&0x80);
SCLK=0;
SCLK=1;
i_data=i_data<<1;
}
CS=0;
}
void InitLCD() //液晶初始化
{
send_command(0x30); //功能设置:一次送8位数据,基本指令集
2）ST7920控制器系列中文图形液晶模块资料手册
三、设计指标
利用实验板上提供的键盘电路，LCD显示电路,设计一人机界面，能实现以下功能：
1.LCD上显示“重庆科技学院”
2.按键至少包括0-9的数字键
3.LCD显示按键值
4.电子钟显示：时，分，秒（选作）
四、实验要求
1.以单片机为核心，设计4*4非编码键盘及LCD的硬件电路，画出电路原理图。
{
unsigned char hi=0;//汉字显示
if(x==0) send_command(0x80+y);//
else if(x==1) send_command(0x90+y);

单片机c语言程序设计---矩阵式键盘实验报告

单片机c语言程序设计---矩阵式键盘实验报告课程名称：单片机c语言设计实验类型：设计型实验实验项目名称：矩阵式键盘实验一、实验目的和要求1.掌握矩阵式键盘结构2.掌握矩阵式键盘工作原理3.掌握矩阵式键盘的两种常用编程方法，即扫描法和反转法二、实验内容和原理实验1.矩阵式键盘实验功能：用数码管显示4*4矩阵式键盘的按键值，当K1按下后，数码管显示数字0，当K2按下后，显示为1，以此类推，当按下K16，显示F。

（1）硬件设计电路原理图如下仿真所需元器件（2）proteus仿真通过Keil编译后，利用protues软件进行仿真。

在protues ISIS 编译环境中绘制仿真电路图，将编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

操作方完成矩阵式键盘实验。

具体包括绘制仿真电路图、编写c源程序（反转法和扫描法）、进行仿真并观察仿真结果，需要保存原理图截图，保存c源程序，总结观察的仿真结果。

完成思考题。

三、实验方法与实验步骤1.按照硬件设计在protues上按照所给硬件设计绘制电路图。

2.在keil上进行编译后生成“xxx.hex”文件。

3.编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

四、实验结果与分析void Scan_line()//扫描行{Delay(10);//消抖switch ( P1 ){case 0x0e: i=1;break;case 0x0d: i=2;break;case 0x0b: i=3;break;case 0x07: i=4;break;default: i=0;//未按下break;}}void Scan_list()//扫描列{Delay(10);//消抖switch ( P1 ){case 0x70: j=1;break;case 0xb0: j=2;break;case 0xd0: j=3;break;case 0xe0: j=4;break;default: j=0;//未按下break;}}void Show_Key(){if( i != 0 && j != 0 ) P0=table[ ( i - 1 ) * 4 + j - 1 ];else P0=0xff;}五、讨论和心得。

单片机实验报告——矩阵键盘数码管显示

单片机实验报告信息处理实验实验二矩阵键盘专业：电气工程及其自动化指导老师：***组员：明洪开张鸿伟张谦赵智奇学号：152703117 \152703115\152703118\152703114室温：18 ℃日期：2017 年10 月25日矩阵键盘一、实验内容1、编写程序，做到在键盘上每按一个键(0－F)用数码管将该建对应的名字显示出来。

按其它键没有结果。

二、实验目的1、学习独立式按键的查询识别方法。

2、非编码矩阵键盘的行反转法识别方法。

3、掌握键盘接口的基本特点，了解独立键盘和矩阵键盘的应用方法。

4、掌握键盘接口的硬件设计方法，软件程序设计和贴士排错能力。

5、掌握利用Keil51软件对程序进行编译。

6、会根据实际功能，正确选择单片机功能接线，编制正确程序。

对实验结果能做出分析和解释，能写出符合规格的实验报告。

三、实验原理1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。

2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。

3、识别键的闭合，通常采用行扫描法和行反转法。

行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。

行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。

然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。

这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。

由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。

单片机键盘实验报告

单片机键盘实验报告单片机键盘实验报告引言：单片机是一种集成电路，具备处理器、存储器和各种输入输出接口等功能。

在现代电子设备中，单片机被广泛应用于各种控制系统中。

其中，键盘作为一种重要的输入设备，常用于与单片机进行交互。

本实验旨在通过使用单片机和键盘，实现一个简单的输入输出系统。

实验目的：1. 了解单片机的基本原理和工作方式；2. 掌握键盘的工作原理和使用方法；3. 利用单片机和键盘实现一个简单的输入输出系统。

实验器材：1. 单片机开发板；2. 键盘模块；3. 电脑。

实验步骤：1. 连接键盘模块到单片机开发板的合适接口上；2. 将开发板连接到电脑上；3. 编写单片机程序，实现键盘输入的读取和显示；4. 将程序下载到单片机开发板上；5. 运行程序，测试键盘输入和显示功能。

实验原理：1. 单片机工作原理：单片机通过执行存储在其内部的程序来完成各种任务。

它通过读取输入信号，进行运算处理，然后输出相应的结果。

单片机的核心是中央处理器（CPU），它负责执行指令和控制整个系统的工作。

2. 键盘工作原理：键盘是一种输入设备，通过按下不同的按键产生不同的电信号，然后传输给单片机进行处理。

键盘通常由多个按键组成，每个按键都有一个唯一的编码。

当用户按下某个按键时，键盘会发送相应的编码信号给单片机。

实验结果：经过实验，我们成功实现了一个简单的单片机键盘输入输出系统。

通过按下键盘上的按键，我们可以在电脑上显示相应的字符。

这样的系统可以应用于各种需要用户输入的场景，如密码输入、菜单选择等。

实验总结：通过本次实验，我们深入了解了单片机的基本原理和工作方式，掌握了键盘的工作原理和使用方法。

同时，我们也体验到了单片机和键盘的强大功能，以及它们在现代电子设备中的重要性。

单片机键盘输入输出系统的实现为我们提供了一个基础平台，可以进一步扩展和应用于更复杂的控制系统中。

未来展望：在今后的学习和实践中，我们将进一步研究和应用单片机和键盘技术。

单片机键盘显示实验报告

单片机的键盘和显示实验报告㈠实验目的1.掌握单片机I/O的工作方式；2.掌握单片机以串行口方式0工作的LED显示；3.掌握键盘和LED显示的编程方法。

㈡实验器材1.G6W仿真器一台2.MCS—51实验板一台3.PC机一台4.电源一台㈢实验内容及要求实验硬件线路图见附图从线路图可见，8051单片机的P1口作为8个按键的输入端，构成独立式键盘。

四个LED显示器通过四个串/并移位寄存器74LS164接口至8051的串行口，该串行口应工作在方式0发送状态下，RXD端送出要显示的段码数据，TXD则作为发送时钟来对显示数据进行移位操作。

编写一个计算器程序，当某一键按下时可执行相应的加、减、乘、除运算方式，在四个显示器上显示数学算式和最终计算结果。

注：①通过按键来选择加、减、乘、除四种运算方式。

②输入两个数字均为一位十进制数，可预先放在内存中。

㈣实验框图(见下页)㈤思考题1.当键盘采用中断方式时，硬件电路应怎样连接？P1.4~P1.7是键输出线，P1.0~P1.3是扫描输入线。

输入与门用于产生按键中断，其输入端与各列线相连，再通过上拉电阻接至+5 V电源，输出端接至8051的外部中断输入端。

2.74LS164移位寄存器的移位速率是多少？实验中要求计算的式子和结果之间相差一秒，移位寄存器的移位速率应该是每秒一位吧。

其实这个问题确实不知道怎么回答。

LED 显示用的段码与教科书所提供的不同，本实验采用如下段码：显示数符段码显示数符段码0BBH A DBH109H B F1H2EAH C B2H36BH D E9H459H E F2H573H F D2H否有否P1口置输入读P1口开始显示“0000”是否有键按下？延迟消抖是否有键按下？是读键码加法运算减法运算除运算6F3H—40H70BH．04H8FBH┗┛A1H97BH┗┛1AH灭00H P DAH实验代码：ORG 0000HAJMP MAINORG 0030HMAIN:MOV 41H,#0BBH ;对几个存放地址进行初始化MOV 42H,#0BBHMOV 43H,#0BBHMOV 44H,#0BBHMOV SCON,#00H ;初始化串行口控制寄存器，设置其为方式0 LCALL DISPLAY ;初始化显示KEY:MOV R3,#08H;用来存放两个数据MOV R4,#02HMOV P1,#0FFH ;初始化P1口MOV A,P1 ;读取按键状态CPL A ;取正逻辑，高电平表示有键按下JZ KEY ;A=0时无键按下，重新扫描键盘LCALL DELAY1;消抖MOV A,P1 ;再次读取按键状态CPL AJZ KEY ;再次判别是否有键按下PUSH AKEY1:MOV A,P1CPL AANL A,#0FH ;判别按键释放JNZ KEY1 ;按键未释放，等待LCALL DELAY1;释放，延时去抖动POP AJB ACC.0,ADD1 ;K1按下转去ADD1JB ACC.1,SUB1 ;K1按下转去SUB1JB ACC.2,MUL1 ;K1按下转去MUL1JB ACC.3,DIV1 ;K1按下转去DIV1LJMP KEYADD1:LCALL BUFFER ;显示加数和被加数MOV 43H,#049HLCALL DISPLAY ;显示加号MOV A,R3ADD A,R4DA AMOV R3,A ;相加结果放入R6ANL A,#0FHMOV R4,A ;结果个位放入R7MOV A,R3SWAP A ;半字节交换，高四位放入低四位ANL A,#0FHMOV R3,A ;结果的高位放入R6LCALL L;显示缓存区设置LCALL DELAY2;延时一秒后显示LCALL DISPLAYLJMP KEYSUB1:LCALL BUFFER ;显示减数和被减数MOV 43H,#40HLCALL DISPLAY ;显示减号MOV A,R3CLR CY ;CY清零SUBB A,R4 ;做减法PUSH ARLC A ;带进位循环左移，最高位放入CYJC F ;判断最高位，若为1则跳转到负数ZHENG: POP AMOV R4,AMOV R3,#00H ;高位清零SJMP OUTFU:POP ACPL A ;取绝对值INC AMOV R4,AMOV R3,#11H ;显示负号OUT: LCALL L ;显示缓存区设置LCALL DELAY2 ；延时1s后显示LCALL DISPLAYLJMP KEYMUL1:LCALL BUFFER ；显示两位乘数MOV 43H,#99HLCALL DISPLAY ；显示乘号MOV A,R3MOV B,R4MUL AB ;结果放入AB，A中是低8位，B中是高8位MOV B,#0AHDIV AB ;十进制转换MOV R4,B ;结果个位放入R7MOV R3,A ;结果的十位放入R6LCALL LLCALL DELAY2LCALL DISPLAY ;延时1s后显示LJMP KEYDIV1:LCALL BUFFER ;显示除数和被除数MOV 43H,#62HLCALL DISPLAY ;显示除号MOV A,R3MOV B,R4DIV AB ;A除以BMOV R4,B ;余数放在R4中MOV R3,A ;商放在R3中MOV A,R4MOVC A,@A+DPTR ;调用段选号MOV 41H,A ;显示余数MOV A,R3MOVC A,@A+DPTRMOV 43H,A ;显示商MOV 42H,#00HMOV 44H,#00HLCALL DELAY2 ;延时1S后显示LCALL DISPLAYLJMP KEYBUFFER: MOV 41H,#22H ;显示初始化，在做计算之前显示两个操作数，显示等号MOV DPTR,#TABLMOV A,R4MOVC A,@A+DPTRMOV 42H,AMOV A,R3MOVC A,@A+DPTRMOV 44H,ARETDISPLAY:MOV R5,#04H;共四位需要显示MOV R0,#41HDISPLAY1:MOV A,@R0MOV SBUF,ADISPLAY2:JNB TI,DISPLAY2;是否传完了CLR TIINC R0DJNZ R5,DISPLAY1RETL:MOV A,R4MOVC A,@A+DPTRMOV 41H,A ;R4对应的段码MOV A,R3MOVC A,@A+DPTRMOV 42H,A ;R3对应的段码MOV 43H,#00HMOV 44H,#00HRETDELAY1: ;普通延时MOV R1,#20HDS1:MOV R2,#0FFHDS2:DJNZ R2,DS2DJNZ R1,DS1RETDELAY2:MOV R6,#14H ;定时1SMOV TMOD,#01HDS3:MOV TH0,#3CHMOV TL0,#0B0H ;50msSETB TR0LOOP:JNB TF0,LOOPCLR TF0CLR TR0DJNZ R6,DS3 ;1s到，中断返回RETTABL:DB 0BBH 09H 0EAH 6BH ;段码表DB 59H 73H 0F3H 0BHDB 0FBH 7BH 00H 0DBHDB 0F1H 0B2H 0E9H 0F2HDB 0D2H 40H实验结果及分析按键1:8+2= 结果：10按键2:8-2= 结果: 6按键3:8*2= 结果：16按键4:8/2= 结果：4从上面的结果可以看出，本次实验基本完成了实验要求。

单片机实验报告实验5行列式键盘实验

学号姓名专业电气工程及其自动化班级实验5 行列式键盘实验一、实验目的（1）、学习掌握行列式键盘接口方法（2）、学习掌握行列式键盘编程方法。

二、实验内容用单片机P1口接4*4键盘，P0口接共阳数码管，编程实现键字的显示。

P1.0-P1.3为行，P1.4-P1.7为列。

先给端口设处置FEH，相当于给第一行置0，然后分写列值，如果对应的列值为0，说明该行与该列交叉处的键是按下的，接下来扫描第二行，与第一行的操作相同。

这就是行列式键盘扫描原理。

当扫描到某行的键按下时，就退出扫描，然后取键值，再将键值对应的额编码送P0端口显示。

三、实验设备计算机（已安装Keil和Proteus软件）元器件：A T89C51, CAP, CAP-ELEC, CRYSTAL, RES, 7SEG-COM-AN-GRN, RESPACK-7, BUTTON四、实验硬件电路实验源程序：#include<reg51.h>charled_mod[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x6f,0x77,0x7c,0x58,0x5e,0x79,0x7 1};charkey_buf[]={0xee,0xde,0xbe,0x7e,0xed,0xdd,0xbd,0x7d,0xeb,0xdb,0xbb,0x7b,0xe7,0xd7,0xb7,0x 77};char getkey(void){char key_scan[]={0xef,0xdf,0xbf,0x7f};char i=0,j=0;for(i=0;i<4;i++){P1=key_scan[i];if((P1&0x0f)!=0x0f){for(j=0;j<16;j++){if(key_buf[j]==P1)return j;}}}return -1;}void main(void){char key=0;P0=0x00;while(1){key=getkey();if(key!=1)P0=~led_mod[key]; }}五、实验要求（1）、根据实验内容设计相应的调试程序，并通过仿真，运行正确。

单片机实验五报告_单片机键盘实验

单片机实验五报告_单片机键盘实验一、实验目的本次单片机键盘实验的主要目的是让我们深入了解单片机与键盘的接口技术，掌握如何通过编程实现对键盘输入的检测和响应，从而提高我们在单片机应用开发中的实际操作能力。

二、实验原理在单片机系统中，键盘通常是作为输入设备使用的。

常见的键盘有独立式键盘和矩阵式键盘两种类型。

独立式键盘是每个按键单独占用一根 I/O 线，其优点是电路简单，编程容易，但缺点是占用较多的 I/O 口资源。

矩阵式键盘则是将按键排列成矩阵形式，通过行线和列线的交叉来识别按键。

这种方式可以有效地节省 I/O 口资源，但电路和编程相对复杂一些。

在本次实验中，我们采用了矩阵式键盘。

其工作原理是通过逐行扫描或者逐列扫描的方式，检测行线和列线的电平状态，从而确定按下的按键。

三、实验设备及材料1、单片机开发板一块2、计算机一台3、编程软件（如 Keil C51）4、下载工具（如 STCISP）四、实验步骤1、硬件连接将矩阵式键盘与单片机的 I/O 口进行连接，注意行线和列线的对应关系。

连接好电源和地线，确保硬件电路正常工作。

2、软件编程打开编程软件，创建一个新的工程。

编写初始化程序，包括设置 I/O 口的工作模式、中断等。

编写键盘扫描程序，通过循环扫描行线和列线的电平状态，判断是否有按键按下。

当检测到按键按下时，根据按键的编码执行相应的操作，如在数码管上显示按键值、控制 LED 灯的亮灭等。

3、编译和下载对编写好的程序进行编译，检查是否有语法错误。

如果编译成功，使用下载工具将程序下载到单片机中。

4、实验调试观察硬件电路的工作状态，看是否有异常现象。

按下不同的按键，检查程序的响应是否正确。

如果出现问题，通过调试工具（如单步调试、断点调试等）查找并解决问题。

五、实验代码以下是本次实验的部分关键代码：｀｀｀cinclude ＜reg51h>／／定义键盘的行和列define ROW_NUM 4define COL_NUM 4／／定义行线和列线的端口sbit ROW1 ＝ P1^0;sbit ROW2 ＝ P1^1;sbit ROW3 ＝ P1^2;sbit ROW4 ＝ P1^3;sbit COL1 ＝ P1^4;sbit COL2 ＝ P1^5;sbit COL3 ＝ P1^6;sbit COL4 ＝ P1^7;／／定义按键值的编码unsigned char code KeyCodeMapROW_NUMCOL_NUM ＝｛｛＇1'，＇2'，＇3'，＇A'｝，｛＇4'，＇5'，＇6'，＇B'｝，｛＇7'，＇8'，＇9'，＇C'｝，｛＇＇，＇0'，＇＇，＇D'｝｝；／／键盘扫描函数void KeyScan(）｛unsigned char i, j, temp;unsigned char keyValue ＝ 0;／／逐行扫描for （i ＝ 0; i ＜ ROW_NUM; i+＋）｛／／先将所有行线置高电平ROW1 ＝ ROW2 ＝ ROW3 ＝ ROW4 ＝ 1;／／将当前行线置低电平switch （i)｛case 0: ROW1 ＝ 0; break;case 1: ROW2 ＝ 0; break;case 2: ROW3 ＝ 0; break;case 3: ROW4 ＝ 0; break;｝／／读取列线的电平状态temp ＝ COL1 ｜ COL2 ｜ COL3 ｜ COL4;／／如果有列线为低电平，则表示有按键按下if （temp!＝ 0xF0)｛／／延迟去抖动delay_ms(10)；／／再次读取列线的电平状态temp ＝ COL1 ｜ COL2 ｜ COL3 ｜ COL4; if （temp!＝ 0xF0)｛／／确定按下的按键for （j ＝ 0; j ＜ COL_NUM; j+＋）｛if （（temp ＆（1 ＜＜ j)）＝＝ 0)｛keyValue ＝ KeyCodeMapij;break;｝｝／／执行相应的操作switch （keyValue)｛case ＇1'：／／具体操作break;case ＇2'：break;／／其他按键的操作｝｝｝｝｝／／主函数void main(）｛while （1)｛KeyScan(）；｝｝｀｀｀六、实验结果及分析在实验过程中，我们成功地实现了对矩阵式键盘的输入检测，并能够根据不同的按键执行相应的操作。

单片机实验报告(相当不错,有具体实验结果分析哦)

学生姓名：学号：专业班级：实验类型：□ 验证□ 综合□ 设计□ 创新实验日期：实验成绩：实验一 I/O 口输入、输出实验地点：基础实验大楼A311一、实验目的掌握单片机P1口、P3口的使用方法。

二、实验内容以P1 口为输出口，接八位逻辑电平显示，LED 显示跑马灯效果。

以P3 口为输入口，接八位逻辑电平输出，用来控制跑马灯的方向。

三、实验要求根据实验内容编写一个程序，并在实验仪上调试和验证。

四、实验说明和电路原理图P1口是准双向口，它作为输出口时与一般的双向口使用方法相同。

由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止。

因为内部上拉电阻阻值是20K～40K，故不会对外部输入产生影响。

若不先对它置高，且原来是低电平，则MOS管导通，读入的数据是不正确的。

本实验需要用到CPU模块（F3区）和八位逻辑电平输出模块（E4区）和八位逻辑电平显示模块（B5区）。

2学生姓名：学号：专业班级：实验类型：□ 验证□ 综合□ 设计□ 创新实验日期：实验成绩：五、实验步骤1）系统各跳线器处在初始设置状态。

用导线连接八位逻辑电平输出模块的K0 到CPU 模块的RXD（P3.0 口）；用8 位数据线连接八位逻辑电平显示模块的JD4B 到CPU 模块的JD8(P1 口)。

2）启动PC 机，打开THGMW-51 软件，输入源程序，并编译源程序。

编译无误后，下载程序运行。

3）观察发光二极管显示跑马灯效果，拨动K0 可改变跑马灯的方向。

六、实验参考程序本实验参考程序:；//******************************************************************；文件名: Port for MCU51；功能: I/O口输入、输出实验；接线: 用导线连接八位逻辑电平输出模块的K0到CPU模块的RXD（P3.0口）；；用8位数据线连接八位逻辑电平显示模块的JD2B到CPU模块的JD8(P1口)。

单片机实验报告书

单片机实验报告书一、实验目的设计一个能发出100HZ，150HZ，300HZ频率的信号发生器，信号由P0口输出，数码管显示频率值，启动频率输出信号由按键3进行，改变信号频率由按键1，2，3进行切换。

二、实验分析该实验中8031通过8155于LED数码管和键盘连接，8031的P0口与8155的AD口直接相连，用于传送地址和数据。

8031的P2.5与8155的IO/M相连，P2.6与CE相连，8031的ALE,RD,WR分别与8155的ALE,RD,WR相连。

1、显示部分：6位数码管共阴极连接，动态显示字形。

8155的PB0－PB7连接到数码管的a,b,c,d,e,f,g和sp,以提供字形码，决定显示的字形。

6根阴极线连接到8155的PA0－PA5，PA口提供位选码（扫描字），决定哪一位发亮。

动态显示就是一位一位地轮流点亮LED，当某位LED点亮时输入相应于该位的被显示字形。

虽然实际上是各位轮流显示，但速度很快，所以感觉上是6位LED同时显示。

程序中在片内RAM开辟一组显示缓冲区，专用于存放待显示的数据，缓冲区选用2AH－2FH六个单元，依次存放数据的高位到低位。

2、键盘部分：实验中键盘接口电路采用行列式结构，共2行6列，对应于12个键盘，每个键分配一个键号，依次为0－B，任一个键的键号＝该行的首键号＋列号。

所以只要确定被按下键的行、列位置，就能确定该键的键号。

键盘扫描程序具有以下功能：⑴、判别有无键按下：从PA口输出扫描字00H，读PC口。

若无键按下，则PC0、PC1均为1，若有键按下，则PC0或PC1为0。

⑵、消除键抖动:在识别键按下后延时5－10ms，再判别键状态。

如果键已放开，认为属于抖动，是误动作。

如果键仍闭合，则表示有一个稳定的输入。

⑶、判别键号：由PA0－PA5对列线发出扫描字，先后次序时FEH、FDH、FBH、F7H、EFH、DFH（0位左移）。

每次列扫描时，检查行线输入，先查PC0，再查PC1。

单片机矩阵键盘实验实验报告

单片机矩阵键盘实验实验报告
实验名称：单片机矩阵键盘实验
实验目的：掌握单片机矩阵键盘的原理和应用，能够使用单片机按键输入
实验内容：利用Keil C51软件，采用AT89C51单片机实现一个4x4的矩阵键盘，当按下任何一个按键时，将相应的键值传输到液晶显示屏上进行显示。

实验步骤：
1、搭建实验电路，将矩阵键盘与单片机相连，连接好电源正负极，然后将电路焊接成一个完整的矩阵键盘输入电路。

2、打开Keil C51软件，新建一个单片机应用工程，然后编写代码。

3、通过代码实现对矩阵键盘输入的扫描功能，当按下任何一个按键时，将相应的键值传输到液晶显示屏上进行显示。

4、编译代码，生成HEX文件，下载HEX文件到单片机中，将单片机与电源相连，然后就可以测试了。

5、测试完成后，根据测试结果修改代码，重新编译生成HEX 文件，然后下载到单片机中进行验证。

实验结果：
经过测试，实验结果良好，能够准确地输入按键的值，显示在液晶屏上。

实验感想：
通过这次实验，我深深地认识到了矩阵键盘技术的重要性以及应用价值，同时也更加深入了解单片机的工作原理和应用技术，这对我的学习和工作都有很好的帮助。

单片机按键实验报告

单片机按键实验报告篇一：单片机按键扫描实验报告键盘扫描一．实验目的(1)掌握矩阵键盘接口电路和键盘扫描编程方法。

(2)掌握按键值处理与显示电路设计。

二．实验任务（1）设计4*4键盘，编写各个键的特征码和对应的键值（0~F）；（2）编程扫描按键，将按键对应的数字值使用数码管显示出来。

三．实验电路及连线方法1.采用动态显示连线方法：电路由2 片74LS573，1 个六字一体的共阴数码管组成。

由U15 输出段选码，U16 做位选码，与单片机的采用I/O 口连接方式，短路片J22 连接P2.0，J23 连接P2.3，做输出信号锁存。

(实际电路连接是d7-d6-d5-d4-d3-d2-d1-d0?h-c-d-e-g-b-a-f)。

PW12 是电源端。

2.键盘电路连线方法：电路由16 个按键组成，用P1 口扩展4×4 行列式键盘。

J20 是键盘连接端，连接到P1 口。

J21 是行列键盘、独立键盘选择端，当J21 的短路片连接2-3脚时，构成4×4 行列式键盘；当J21 的短路片连接2-1 脚时，可形成3×4 行列式键盘，4 个独立式按键S4、S8、S12、S16，这4 个独立按键分别连接P1.4~P1.7；其他12 个键3×4 行列式键盘。

PW15 是电源端。

四．编程思路1．采用反转法识别按键的闭合。

2.采用动态显示将键值显示出来。

五．算法流程图六．资源分配1.用P1口进行查找按键2.用R3做键值指针3.用R1做动态显示为选码指针。

4.R5为延时指针。

七．程序设计KPIN:ORG MOV MOV ANL MOV 0000H P1,#0F0H A,P1 A,#0F0H B,AMOVP1,#0FHMOVA,P1ANLA,#0FHORLA,BCJNE A,#0FFH,KPIN1AJMP EXITKPIN1: MOVB,AMOVDPTR,#TABKPMOVR3,#0KPIN2: MOVA,R3MOVC A,@A+DPTRCJNE A,B,KPIN3MOVA,R3LOOP: MOVR1,#0FEH;键盘动态显示 LOOP1: MOVA,R3ANLA,#0FHMOV DPTR,#TABMOVC A,@A+DPTRCLRP2.0CLRP2.1MOVP0,ASETB P2.0NOPCLRP2.0LOOP2: MOVA,R1;位选码MOVP0,ASETB P2.1MOVR5,#250LOOP3: DJNZ R5,LOOP3CLRP2.1SJMP LOOPKPIN3: INCR3CJNE A,#0FFH,KPIN2EXIT: RETTABKP: DB0EEH,0DEH,0BEH,7EH,0EDH,0DDH,0BDH,7DH,0EBHDB 0DBH,0BBH,7BH,0E7H,0D7H,0B7H,77H,67H,0FFHTAB: DB77H,44H,3EH,6EH,4DH,6BH,7BH,46H,7FH,6FH,5FHDB 79H,33H,7CH,3BH,1BHEND八．调试出现的问题及解决问题1：程序正常运行，但按键显示出现乱码解决：动态显示笔形码错误，并改正。

数码管显示按键键号实验单片机实验报告

数码管显示按键键号实验单片机实验报告数码管显示按键键号实验一．实验目的1.熟悉数码管的功能和使用。

2.熟悉延时子程序的编写和使用。

3.熟悉独立按键的使用和编程方法。

二．实验仪器计算机、Keil 编程环境、普中下载软件、单片机开发实验仪。

三．实验原理与内容P0 口做输出口，接一个共阳极数码管，要求循环显示。

共阳极数码管字形表同上一实验。

独立按键为 K1;K8 接 P2 口。

四 .实验线路及原理五五 .注意事项 1.安装实验仪时，先接通讯串口线，再开电源开关。

2.实验过程中，在进行接插线操作时，必须先关闭电源。

六 .实验步骤1、主机连线说明：JP10单片机 0 P0 口（8 8 位）JP3共阳极数码管JP11单片机 2 P2 口（8 8 位）JP58 8 个独立按键七 .实验步骤1.打开 Keil 编程软件编写程序，并进行汇编产生 HE_ 文件。

（1）流程图（2）源程序ORG 0000HLJMP MAIN; 初始地址 0000H 跳转 MAI 程序 ORG 0030HMAIN:MOV SP,#60H; 赋值 SP=60H MOV A,P2;A=P2 CJNE A,#0FFH,LP3 ;ane;FFH 跳转 LP3LJMP LP1; 跳转 LP1 LP2:LCALL DEY10; 调用 DEY10 延时子程序MOV A,P2; 赋值 A=P2 CJNE A,#0FFH,LP3 ;Ane;FFH 时跳转 LP3 LJMP LP1; 跳转 LP1 LP3:MOV R3,#1;R3=1MOV R2,#8;R2=8 LP4:RRC A;A 带进位循环右移JNC LP5; 无进位跳转 LP5 INC R3;R3 加一 DJNZ R2,LP4;R2 减一ne;0 转跳转 LP4 LJMP LP1; 跳转 LP1 LP5:MOV A,P2;A=P2CJNE A,#0FFH,LP5 ;Ane;FFH 跳转 LCALL DISPLAY ; 调用LP1:LJMP MAIN; 跳转 DISPLAY:MOV A,R3 MOV DPTR,#500H ; 将数组首地址赋给数据指针寄存器 MOVC A,@A+DPTR ; 根据 R3 的值取第几个数据 MOV P0,A ;P0=A RET DEY10: MOV R6,#20__MOV R7,#0 DEY11: DJNZR7,DEY11DJNZR6,DEY11; 执行256 _____20__次后返回调用处RETdey1: MOV R5,#40DEYY1:LCALL DEY10; 调用延时子程序 DEY10DJNZ R5,DEYY1;256 _____20__ _____40RET; 返回调用处ORG 500H; 数组从 500H 开始存储 TAB:DB0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H DB80H,90H,88H,83H,0C6H,0A1H,86H,8EH,0BFH END 2.点击普中下载软件，检查设置是否正确，然后下载到实验仪的单片机中。

实验四键盘扫描及显示设计实验报告

实验四键盘扫描及显⽰设计实验报告实验四键盘扫描及显⽰设计实验报告⼀、实验要求1. 复习⾏列矩阵式键盘的⼯作原理及编程⽅法。

2. 复习七段数码管的显⽰原理。

3. 复习单⽚机控制数码管显⽰的⽅法。

⼆、实验设备1.PC 机⼀台2.TD-NMC+教学实验系统三、实验⽬的1. 进⼀步熟悉单⽚机仿真实验软件 Keil C51 调试硬件的⽅法。

2. 了解⾏列矩阵式键盘扫描与数码管显⽰的基本原理。

3. 熟悉获取⾏列矩阵式键盘按键值的算法。

4. 掌握数码管显⽰的编码⽅法。

5. 掌握数码管动态显⽰的编程⽅法。

四、实验内容根据TD-NMC+实验平台的单元电路，构建⼀个硬件系统，并编写实验程序实现如下功能：1.扫描键盘输⼊，并将扫描结果送数码管显⽰。

2.键盘采⽤ 4×4 键盘，每个数码管显⽰值可为 0～F 共 16 个数。

实验具体内容如下：将键盘进⾏编号，记作 0～F，当按下其中⼀个按键时，将该按键对应的编号在⼀个数码管上显⽰出来，当再按下⼀个按键时，便将这个按键的编号在下⼀个数码管上显⽰出来，数码管上可以显⽰最近 4 次按下的按键编号。

五、实验单元电路及连线矩阵键盘及数码管显⽰单元图1 键盘及数码管单元电路实验连线图2实验连线图六、实验说明1. 由于机械触点的弹性作⽤，⼀个按键开关在闭合时不会马上稳定地接通，在断开时也不会⼀下⼦断开。

因⽽在闭合及断开的瞬间均伴随有⼀连串的抖动。

抖动时间的长短由按键的机械特性决定，⼀般为 5～10ms。

这是⼀个很重要的时间参数，在很多场合都要⽤到。

键抖动会引起⼀次按键被误读多次。

为了确保 CPU 对键的⼀次闭合仅做⼀次处理，必须去除键抖动。

在键闭合稳定时，读取键的状态，并且必须判别；在键释放稳定后，再作处理。

按键的抖动，可⽤硬件或软件两种⽅法消除。

2. 为了减少键盘与单⽚机接⼝时所占⽤ I/O 线的数⽬，在键数较多时，通常都将键盘排列成⾏列矩阵形式。

3. 从数码管显⽰⽅式看，数码管分为静态显⽰和动态显⽰两种⽅式。

单片机原理(按键识别 )实验报告

while(x--); } void main() {
教育资料
.
while (1) {
if(key==0) {
delay(1000); if(key==0) {
led=~led; while(key==0); }
} } } （2）按键识别（按下灭，再按闪） #include<reg51.h> #define uint unsigned int #define uchar unsigned char sbit led=P2^6; sbit key=P2^7;
.
switch(j) { case 0 : led=0;break; case 1 : led=~led;delay(100);break; default:break; }
}
}
（3）按键识别（按下数码管数值加 1） #include<reg51.h> #define uint unsigned int #define uchar unsigned char uchar code LedCode[]={ 0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f,0x00}; uchar DispBuf[8]; sbit led=P2^6;
教育资料
.
if(hour>=24) {
hour=0; }
}
void main() {
uint i=2; while (1) {
if(key==0) {
delay(1000); if(key==0) {
i++; while(key==0); i=i%3;
教育资料
.
} } switch(i)

单片机按键扫描实验报告

单片机按键扫描实验报告
实验目的：
通过实验，掌握单片机按键的原理和按键的扫描方法。

实验器材：
1. STC89C52单片机开发板
2. 按键模块
3. 面包板、杜邦线等
实验原理：
单片机按键的原理是通过按键模块接通或断开单片机的某个IO口，从而改变该IO口的电平状态，由单片机检测到电平状态的改变，从而实现对按键的检测和响应。

按键模块一般采用矩阵按键的形式，通过多个IO口设为输出，多个IO口设为输入的方式，实现对多个按键的扫描检测。

按键模块一般会采用行列扫描的方法，即将按键分为多个行和列，按下按键时，某一行和某一列之间接通，从而改变了IO口的电平状态。

实验步骤：
1. 将按键模块连接到单片机开发板的IO口上。

根据按键模块的接口定义将VCC、GND和各个行列引脚分别连接到开发板上。

2. 根据按键模块的引脚定义，编写单片机程序进行按键的扫描。

通过循环检测每个行引脚和每个列引脚之间的电平变化，来判断按键是否被按下。

3. 在程序中可以通过LED等显示设备来显示按键是否被按下的状态。

4. 执行程序，观察按键是否可以正常检测和响应。

实验结果：
实验完成后，观察到按键的检测和响应正常，按下按键时，LED等显示设备可以正确显示按键被按下的状态。

经过实验，掌握了单片机按键的原理和按键的扫描方法，进一步提升了对单片机设备的理解和应用能力。

单片机矩阵键盘实验实验报告

实验五矩阵键盘实验一、实验内容1、编写程序，做到在键盘上每按一个数字键(0－F)用发光二极管将该代码显示出来。

按其它键退出。

2、加法设计计算器，实验板上有12个按键，编写程序，实现一位整数加法运算功能。

可定义“A”键为“+”键，“B”键为“=”键。

二、实验目的1、学习独立式按键的查询识别方法。

2、非编码矩阵键盘的行反转法识别方法。

三、实验说明1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。

2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。

3、识别键的闭合，通常采用行扫描法和行反转法。

这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。

由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。

行反转法识别按键的过程是：首先，将4个行线作为输出，将其全部置0，4个列线作为输入，将其全部置1，也就是向P1口写入0xF0；假如此时没有人按键，从P1口读出的值应仍为0xF0；假如此时1、4、7、0四个键中有一个键被按下，则P1.6被拉低，从P1口读出的值为0xB0；为了确定是这四个键中哪一个被按下，可将刚才从P1口读出的数的低四位置1后再写入P1口，即将0xBF写入P1口，使P1.6为低，其余均为高，若此时被按下的键是“4”，则P1.1被拉低，从P1口读出的值为0xBE；这样，当只有一个键被按下时，每一个键只有唯一的反转码，事先为12个键的反转码建一个表，通过查表就可知道是哪个键被按下了。

单片机键盘显示实验报告

实验五 键盘扫描实验 实验报告

单片机 矩阵键盘实验 实验报告

按键显示电路实验报告(3篇)

基于C51单片机的键盘及LCD显示

单片机c语言程序设计---矩阵式键盘实验报告

单片机实验报告——矩阵键盘数码管显示

单片机键盘实验报告

单片机键盘显示实验报告

单片机实验报告实验5行列式键盘实验

单片机实验五报告_单片机键盘实验

单片机实验报告(相当不错,有具体实验结果分析哦)

单片机实验报告书

单片机 矩阵键盘实验 实验报告

单片机按键实验报告

数码管显示按键键号实验 单片机实验报告

实验四键盘扫描及显示设计实验报告

单片机原理(按键识别 )实验报告

单片机按键扫描实验报告

单片机 矩阵键盘实验 实验报告

实验五键盘扫描实验实验报告

单片机矩阵键盘实验实验报告

单片机矩阵键盘实验实验报告

数码管显示按键键号实验单片机实验报告

单片机矩阵键盘实验实验报告
