桥梁满堂支架工程量计算公式桥梁满堂支架是在桥梁施工中经常用到的一种支撑结构，要准确计算它的工程量，那可得有点小技巧和公式。
咱先来说说满堂支架的组成部分，一般包括立杆、横杆、纵杆、剪刀撑还有各种连接件啥的。
那计算工程量的时候，就得把这些部分都考虑进去。
立杆的工程量计算，咱就以长度乘以根数来算。
比如说，一根立杆长度是 3 米，一共用了 100 根，那立杆的总长度就是 3×100 = 300 米。
横杆呢，也是同样的道理，根据横杆的布置间距和长度，还有数量来计算。
假设横杆间距是 1.5 米，每根长度 2 米，一共用了 200 根，那横杆的总长度就是 2×200 = 400 米。
纵杆的计算方法和横杆类似，按照实际的布置情况来算就行。
还有剪刀撑，这个稍微有点复杂。
得根据剪刀撑的布置形式和长度来算。
比如说，剪刀撑每隔 5 米设置一道，每道长度 6 米，一共设置了 50 道，那剪刀撑的总长度就是 6×50 = 300 米。
连接件的数量，就得根据立杆、横杆、纵杆之间的连接点来数啦。
我之前在一个桥梁施工现场，就碰到过计算满堂支架工程量的事儿。
那时候，天气特别热，工人们都在辛苦地干活。
我拿着图纸，在现场一点点地核对数据。
汗水不停地流，眼镜都快滑下来了。
我特别仔细地数着立杆、横杆的数量，还时不时地用尺子量量长度，就怕算错了。
回到办公室，我又根据现场的数据，认真地用公式计算，反复核对，确保工程量的准确性。
因为这工程量算错了，那可不仅仅是数字的问题，会影响到材料的采购、施工的进度，甚至整个工程的成本和质量。
总之，计算桥梁满堂支架的工程量，虽然有点繁琐，但只要咱认真仔细，按照公式一步步来，就不会出错。
这可是保证桥梁施工顺利进行的重要一步哦！。
桥梁支架计算依据和荷载计算
桥梁支架计算依据和荷载计算1.国家和地方规范：桥梁支架的设计计算需要遵循国家和地方的桥梁设计规范，如《公路桥梁设计通用规范》等。
这些规范对各种参数和计算方法进行了详细的规定，包括承载力、刚度、稳定性等要求。
2.结构分析原理：桥梁支架也需要进行结构力学分析，包括受力分析和变形分析。
受力分析需要考虑桥梁的静力作用和动力作用，确定桥梁各个部位的内力和应力分布。
变形分析用于确定桥梁的变形情况，确保结构的稳定性和可靠性。
3.材料性能和规定：桥梁支架的计算还需要考虑材料的性能和规定，包括钢材、混凝土、预应力材料等。
各种材料的强度和变形性能需要符合相关的标准要求，并合理选用以满足桥梁支架的安全性和可靠性。
桥梁支架的荷载计算是在以上依据的基础上进行的，主要涉及两个方面：恒载和可变荷载。
1.恒载：恒载是指桥梁常设的自重和支持结构的自重。
恒载的计算需要考虑桥梁各个部位的自重，并按规范要求进行合理分配。
恒载通常以单位长度（或单位面积）表示，如每米桥梁梁体的自重。
2.可变荷载：可变荷载是指桥梁在使用过程中承受的交通载荷和其他可变荷载。
可变荷载的计算需要考虑交通载荷的作用和荷载分布情况，通常按照规范的要求进行设计。
可变荷载分为移动荷载和停车荷载，移动荷载是指车辆在桥梁上行驶时的荷载，停车荷载是指车辆停在桥梁上时的荷载。
对于桥梁支架的荷载计算，还需要考虑其他因素，如温度荷载、风荷载等。
温度荷载是指桥梁受温度变化引起的膨胀和收缩，会引起桥梁结构的变形和应力变化。
风荷载是指桥梁受风力作用引起的侧向力和弯矩，对桥梁支架的稳定性和整体结构产生影响。
综上所述，桥梁支架的计算依据主要包括国家和地方规范、结构分析原理和材料性能和规定，而荷载计算主要包括恒载和可变荷载。
在进行桥梁支架计算时，需要以规范为基础，综合考虑各种因素，确保支架的安全性和稳定性。
桥梁支架模板计算
（六）、承台施工方案及模板计算4、安装模板承台桥墩均采用大块钢模板施工，设拉杆。
面板采用δ＝6mm厚钢板，[10 竖带间距0.3m，[14 横带间距0.5m，竖肋采用[10槽钢，间距30cm，横肋采用[14槽钢，间距100cm。
横肋采用2[14a工字钢，拉杆间距150cm。
拉杆采用υ20圆钢承台尺寸：钢桁梁部分11.4×18.4×3.5m。
模板采用分块吊装组拼就位的方法施工。
根据模板重量选择合适的起吊设备立模、拆模。
根据承台的纵、横轴线及设计几何尺寸进行立摸。
安装前在模板表面涂刷脱模油，保证拆模顺利并且不破坏砼外观。
安装模板时力求支撑稳固，以保证模板在浇筑砼过程中不致变形和移位。
由于承台几何尺寸较大，模板上口用对拉杆内拉并配合支撑方木固定。
承台模板与承台尺寸刚好一致，可能边角处容易出现漏浆，故模板设计时在一个平行方向的模板拼装后比承台实际尺寸宽出10cm，便于模板支护与加固。
模板与模板的接头处，应采用海绵条或双面胶带堵塞，以防止漏浆。
模板表面应平整，内侧线型顺直，内部尺寸符合设计要求。
模板及支撑加固牢靠后，对平面位置进行检查，符合规范要求报监理工程师签证后方能浇筑砼。
5、浇注砼钢筋及模板安装好后，现场技术员进行自检，各个数据确认无误，然后报验监理，经监理工程师验收合格后方可浇筑砼。
砼浇注前，要把模板、钢筋上的污垢清理干净。
对支架、模板、钢筋和预埋件进行检查，并做好记录。
砼浇注采用商品砼。
浇筑的自由倾落高度不得超过2m，高于2 m时要用流槽配合浇筑，以免砼产生离析。
砼应水平分层浇筑，并应边浇筑边振捣，浇筑砼分层厚度为30 cm左右，前后两层的间距在1.5m以上。
砼的振捣使用时移动间距不得超过振捣器作用半径的1.5倍；与侧模应保持5~10cm 的距离；插入下层砼5~10cm；振捣密实后徐徐提出振捣棒；应避免振捣棒碰撞模板、钢筋及其他预埋件，造成模板变形，预埋件移位等。
密实的标志是砼面停止下沉，不再冒出气泡，表面呈平坦、泛浆。
桥梁支架计算依据和荷载计算
桥梁支架计算依据和荷载计算1.桥梁支架计算依据：（1）土层力学特性：包括土壤的过渡面摩擦力、土壤剪切力和土壤内摩擦角等。
（2）桥梁设计荷载标准：根据国家相关标准和规范确定桥梁所要承受的设计荷载，如静载、动载、温度效应等。
（3）材料力学性能：包括桥梁支架材料的抗拉、抗压、抗扭、抗剪等强度指标，以及弹性模量、泊松比等刚度指标。
（4）结构形式和几何形状：包括桥墩的形式、跨径和高度、桥面铺装的类型等。
（5）地震设计：根据所在地的地震烈度，进行合理的地震设计。
2.荷载计算：（1）静载荷计算：包括桥梁自重、活载、附加活载等。
自重是指桥梁本身的重量，通常可以根据桥梁的材料和几何形状进行合理估算。
活载是指桥梁上行驶的车辆、行人等的重量，根据相关标准和规范进行计算。
附加活载是指被弯矩、腹杆力或侧向力加载的附加荷载，如风荷载、地震荷载等。
（2）动载荷计算：主要包括行车荷载、机械冲击荷载、地震荷载等。
行车荷载是桥梁上行驶车辆引起的荷载，根据车辆类型、数量、速度等来计算。
机械冲击荷载是因为机械设备的工作而产生的冲击荷载，如起重机、振动器等。
地震荷载是地震引起的荷载，根据所在地的地震烈度进行计算。
（3）温度荷载计算：温度变化会引起桥梁结构的膨胀和收缩，从而产生温度荷载。
通常根据桥梁材料的线膨胀系数、温度变化范围计算温度荷载。
3.荷载计算方法：（1）静载计算方法：静载计算通常采用荷载和材料的极限状态设计原则，以及弹性分析和极限平衡法。
具体计算方法可以根据不同的荷载类型灵活选择，如梁式桥计算采用荷载作用线法，拱桥计算可采用分割法。
（2）动载计算方法：动载计算通常采用动力学分析方法，如有限元法、振动模态分析法等。
这些分析方法可以模拟桥梁在不同的荷载作用下的动力响应，从而确定结构的荷载承载能力。
综上所述，桥梁支架计算依据和荷载计算是桥梁设计的重要环节。
通过合理的计算，可以确保桥梁的强度和刚度满足设计要求，从而保证桥梁的安全运行。

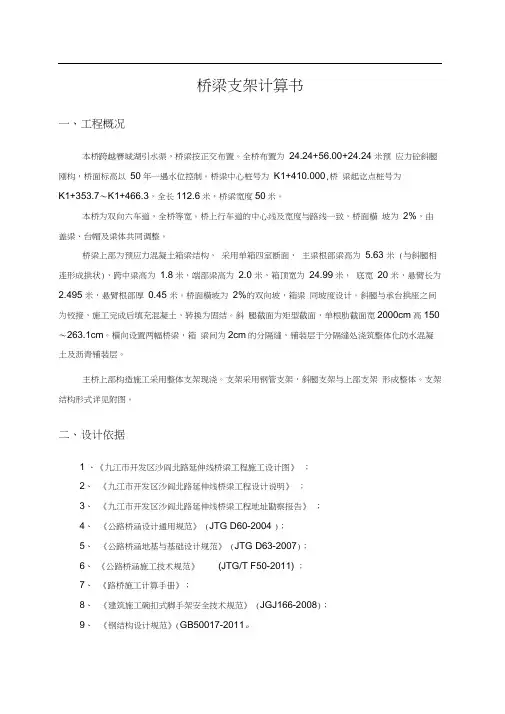

(完整版)桥梁支架计算说明书
桥梁支架计算书一、工程概况本桥跨越赛城湖引水渠，桥梁按正交布置。
全桥布置为24.24+56.00+24.24 米预应力砼斜腿刚构，桥面标高以50年一遇水位控制。
桥梁中心桩号为K1+410.000,桥梁起讫点桩号为K1+353.7〜K1+466.3，全长112.6米，桥梁宽度50米。
本桥为双向六车道，全桥等宽。
桥上行车道的中心线及宽度与路线一致，桥面横坡为2%，由盖梁、台帽及梁体共同调整。
桥梁上部为预应力混凝土箱梁结构，采用单箱四室断面，主梁根部梁高为5.63 米 (与斜腿相连形成拱状)，跨中梁高为1.8米，端部梁高为2.0 米，箱顶宽为24.99米，底宽20 米，悬臂长为2.495 米，悬臂根部厚0.45 米。
桥面横坡为2%的双向坡，箱梁同坡度设计。
斜腿与承台拱座之间为铰接，施工完成后填充混凝土，转换为固结。
斜腿截面为矩型截面，单根肋截面宽2000cm高150〜263.1cm。
横向设置两幅桥梁，箱梁间为2cm的分隔缝，铺装层于分隔缝处浇筑整体化防水混凝土及沥青铺装层。
主桥上部构造施工采用整体支架现浇。
支架采用钢管支架，斜腿支架与上部支架形成整体。
支架结构形式详见附图。
二、设计依据1 、《九江市开发区沙阎北路延伸线桥梁工程施工设计图》；2、《九江市开发区沙阎北路延伸线桥梁工程设计说明》；3、《九江市开发区沙阎北路延伸线桥梁工程地址勘察报告》；4、《公路桥涵设计通用规范》 (JTG D60-2004 )；5、《公路桥涵地基与基础设计规范》 (JTG D63-2007)；6、《公路桥涵施工技术规范》(JTG/T F50-2011) ；7、《路桥施工计算手册》；8、《建筑施工碗扣式脚手架安全技术规范》 (JGJ166-2008)；9、《钢结构设计规范》(GB50017-2011。
三、临时支架布置图临时支架边跨采用型材焊接，主跨采用碗口脚手架搭设而成，布置图如图1所示:图1:临时支架布置图四、边跨临时支架计算混凝土外框面积：A 41.64m 2 混凝土镂空面积：A 4 4.4 17.6 m 2混凝土实际截面面积：A A A 41.64 17.6 24.04m 24.1、荷载分析边跨支架主要荷载为桥梁本身钢筋混凝土荷载，容重取26kN/m 3，施工荷载取3kN/m 2，梁底分配量采用工钢12.6,纵向主梁采用工钢45a ,支架顶部分配梁采用工山LJ IB亠舶II"IP IIP I Pi a I ii lli IhiIII 11 IIII.■丄-钢45a。
桥梁支架设计计算
桥梁支架设计计算一、支架简介（一）概述就地浇筑时一种传统的施工方法，由于施工需要大量的模板支架，以前一般仅在小跨径桥或交通不便的边远地区采用。
20世纪70年代以后，由于有限元法的推广和应用以及利用电子计算机进行复杂结构分析计算技术的发展，出现了越来越多的变宽桥、弯桥等复杂的预应力混凝土结构，支架现浇技术得到了广泛的应用。
支架法施工过程比较明确，易于控制，设计计算也比较简单。
该工法适用于工期紧，高度小于20m，跨度48m及以上具备支架施工条件的中小跨度连续箱梁等的施工。
（二）支架法施工的优缺点优点梁体混凝土浇筑与预应力张拉可一气呵成，连续梁整体性好，施工平稳可靠；施工中不需要体系转换，不会引起恒载、徐变二次矩；对机具和起重能力要求不高，无需大型起重设备；可以采用强大的预应力体系，施工方便。
缺点施工中需要大量的脚手架，可能影响通航和排洪；对于桥墩较高、水较深的桥梁，支架施工不方便；设备周转次数少，工期较长；施工费用高（三）支架类型及构造就地浇筑混凝土梁桥的上部结构，首先应在桥孔位置搭设支架，以支承模板、新浇筑砼等的自重及施工荷载。
1、立柱式支架立柱式支架构造简单，常用于陆地或不通航的河道，或桥墩不高的小跨径桥梁。
其特点是在桥跨下满布支架立柱，模板直接支承在立柱上的方木或者型钢上。
支架构成排架+ 纵梁等构件Φ48 ×3.5mm的钢管搭设2、梁式支架梁式支架则是在两端设立柱，上方设承重梁，模板直接支承在承重梁上。
依其跨径可采用工字钢、钢板梁、钢桁梁和贝雷梁作为承重梁，梁可以支承在墩旁支架上，也可支承在桥墩上预留的托架或在桥墩处临时设置的横梁上。
3、梁-立柱组合支架当梁式支架跨度较大时，在跨的中间增设几个立柱，梁支承在多个立柱或临时墩上而形成多跨梁柱式支架。
通常在大跨径桥上使用。
4、门式支架现浇梁上跨既有道路，当采用立柱式支架时，须设置满足道路通行（人行或车行）净空要求的门式支架以保证施工期间既有道路的通畅。
桥基本知识模支架计算
第二讲桥梁与隧道工程1B413010 掌握桥梁的组成、分类及主要施工技术1B413011桥梁的组成桥梁一般由桥墩、桥台和基础这几个部分组成。
1)净跨径梁式桥是设计洪水位上相邻两个桥墩(或桥台)之间的净距，用l 0表示。
对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
2)总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径(∑l 0)，它反映了桥下宣泄洪水的能力。
3)计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。
拱圈(或拱肋)各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。
4)桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以L表示。
对于无桥台的桥梁为桥面系行车道的全长。
5)桥梁高度简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。
桥高在某种程度上反映了桥梁施工的难易性。
6)桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。
7)建筑高度是桥上行车路面(或轨顶)标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。
公路(或铁路)定线中所确定的桥面(或轨顶)标高，对通航净空顶部标高之差，又称为容许建筑高度。
桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。
8)净矢高是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离，以f 0表示；计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。
9)矢跨比是拱桥中拱圈(或拱肋)的计算矢高f与计算跨径l之比(f/l)，也称拱矢度，它是反映拱桥受力特性的一个重要指标。
《公路工程技术标准》，凡是多孔跨径的全长不到8m和单孔跨径不到5m的结构物，均称为涵洞。
1B413012桥梁的分类(1)桥梁的基本体系桥梁工程的受力构件，总离不开拉、压、弯三种基本的受力方式，可以归结为梁式、拱式、悬吊式三种基本体系以及它们之间的各种组合。
桥梁各种常规支架计算方法
桥梁常规支架计算方法中铁某局某公司施工技术部2010年9月前言近年来，公司承建的桥梁项目不断增多，桥型也出现多样化。
目前在建难度较大的桥梁均不同程度使用了落地（悬空）支架来进行施工，比如：沪杭客专翁梅立交连续梁采用临时支墩、贝雷梁及小钢管多层组合支架进行现浇，厦蓉高速高尧I 号大桥150m主跨的0 号块、1 号块均采用了托架悬空浇筑，西平铁路1-80m 钢- 混凝土组合桁梁拟定采用落地支架原位拼装等等。
由于支架施工具有普遍性，公司施工技术部根据以往桥梁施工特点编写了本手册，主要对比较常规的几种桥梁支架形式的计算方法进行介绍。
计算过程中个别数值（参数）或分析方法可能存在一定的理解偏差甚至错误，但其计算思路是可以参考和借鉴的。
本手册共分十个部分，主要内容包括：桥梁支架计算依据和荷载计算、箱梁模板设计计算、小钢管满堂支架计算、临时墩（贝雷梁）组合支架计算、预留孔穿销法计算、抱箍设计计算、预埋牛腿悬空支架计算、托架设计计算、简支托梁设计计算、附件。
附件1、2 表中介绍了支架立杆、分配梁常用材料的力学参数，对手册 2.3 章节进行了补充；附件 3 介绍了预应力张拉引伸量的计算方法，特别是针对非对称预应力张拉的伸长值计算。
目录2 支架计算依据和荷载计算 (7)2.1 设计计算依据 (7)2.2 施工荷载计算及其传递 (7)2.2.1 侧模荷载 (7)2.2.2 底模荷载 (8)2.2.3 横向分配梁 (8)2.2.4 纵梁 (8)2.2.5 立杆（临时墩） (8)2.2.6 地基荷载为立杆（临时墩）下传集中荷载。
(9)2.3 材料及其力学的性能 (9)2.3.1 竹( 木) 胶板 (9)2.3.2 热（冷）轧钢板 (9)2.3.3 焊缝 (9)2.3.4 连接螺栓 (10)2.3.5 模板拉杆 (10)2.3.6 方木 (10)2.3.7 热轧普通型钢 (10)2.3.8 地基或临时墩扩大基础（桩基础） (11)2.3.9 相关建议 (11)2.4 贝雷梁 (11)2.4.1 国产贝雷梁简介 (11)2.4.2 桁架片力学性质 (12)2.4.3 桁架片组合成贝雷梁的力学性能 (12)2.4.4 桁架容许内力 (12)3 箱梁模板设计计算 (12)3.1 箱梁侧模 (12)3.1.1 侧模面板计算 (13)3.1.2 竖向次楞计算 (13)3.1.3 水平主楞（横向背肋）计算 (14)3.1.4 对拉杆计算 (15)3.2 箱梁底模 (15)3.2.1 底模面板计算 (16)3.3.2 底模次楞（横向分配梁）计算 (16)3.2.3 底模主楞（纵梁）计算 (17)4 满堂支架计算 (17)4.1 立杆及底托 (18)4.1.1 立杆强度及稳定性（通过模板下传荷载） (18)4.1.2 立杆强度及稳定性（依照《建筑施工扣件式钢管脚手架安全技术规范》） (18)4.1.3 立杆压缩变形 (19)4.1.4 底托检算 (19)4.2 地基承载力 (20)5 临时墩（贝雷梁）组合支架 (21)2.2.7 荷载计算 (21)2.3.10 箱梁断面划分区间 (21)2.3.11 荷载计算（顺桥方向） (21)2.2.8 纵梁设计检算 (22)2.4.5 单片贝雷桁架片荷载 (22)2.4.6 贝雷桁架检算 (22)2.4.7 计算补充说明 (22)2.2.9 横梁检算 (23)3.3 横梁的荷载 (23)3.4 横梁选材和计算 (23)2.2.10 支墩稳定性 (23)3.1.5 强度验算 (23)3.1.6 稳定验算 (24)3.1.7 局部稳定验算 (24)3.1.8 支墩计算的补充说明 (24)2.2.11 混凝土基础及地基 (25)3.2.2 地基计算 (25)3.2.3 混凝土基础 (25)6 悬空支架- 预留孔穿销法 (26)3.3.3 盖梁底模支撑纵、横梁的计算 (26)3.2.4 施工荷载计算 (26)3.2.5 纵向分配梁计算 (26)3.2.6 横梁计算 (27)3.3.4 销轴计算 (27)4.3 销轴抗弯计算 (28)4.4 销轴抗剪计算 (28)4.5 合成应力 (28)3.3.5 墩身混凝土局部受压计算 (28)7 悬空支架- 抱箍法 (28)4.1.5 螺栓直径的选择 (29)4.1.6 螺栓孔距及抱箍高度的确定 (29)4.1.7 抱箍耳板宽度的确定 (29)4.1.8 抱箍板厚的确定 (29)7.4.1 从截面受拉方面考虑 (29)7.4.2 从截面受剪方面考虑 (29)4.1.9 抱箍耳板厚度确定 (30)4.1.10 连接板焊缝计算 (30)8 悬空支架- 预设牛腿法 (30)8.1 牛腿设计计算 (31)2.7 预埋钢筋计算 (31)2.2.12 预埋筋承载力计算 (31)2.2.13 预埋筋锚固长度的计算 (31)2.8 预埋钢板厚度的计算 (31)9 悬空支架- 三角托架 (31)2.3.12 三角托架及其使用材料 (31)2.4.8 纵向分配梁 (32)2.4.9 主横梁 (32)2.4.10 落梁楔块 (32)2.4.11 三角托架 (32)2.4.12 预埋牛腿 (32)2.3.13 施工荷载的计算 (34)3.5 混凝土荷载 (34)3.6 模板荷载 (34)3.7 内外模桁架或支架 (34)3.8 临时荷载 (34)2.3.14 纵向分配梁计算 (34)3.1.9 箱梁腹板位置纵向分配梁 (34)3.1.10 箱梁底板位置纵向分配梁计算 (35)3.1.11 翼板下面纵向分配梁 (35)2.3.15 主横梁计算 (35)3.2.4 中间位置主横梁检算 (35)3.2.5 靠近墩身位置主横梁检算 (36)2.3.16 砂桶计算 (36)2.3.17 托架计算 (36)3.3.6 托架水平撑 (37)3.3.7 托架斜撑 (37)3.3.8 水平撑牛腿 (37)3.3.9 斜撑牛腿 (37)10 悬空支架- 简支托梁 (38)3.2.7 简支托梁及其使用材料 (38)4.6 横向分配梁 (38)4.7 简支纵梁 (38)4.8 落梁楔块 (38)3.2.8 横向分配梁计算 (39)3.2.9 纵梁计算 (39)3.2.10 横向托梁 (39)3.2.11 牛腿检算 (39)11 补充说明 (40)附表一：支架施工常用的立杆（临时支墩）材料 (41)附表二：支架施工常用的分配梁（横纵梁）材料 (42)附件三：预应力筋单双向张拉（非对称）的伸长值计算 (44)1 张拉伸长值的重要性 (44)2 后张法预应力筋理论伸长值计算公式说明 (44)2.1 预应力筋伸长值计算的分段原则 (44)2.2 AB 段截面拉力、截面平均拉力和伸长值 (44)2.2.14 CD 段截面平均拉力和伸长值 (45)2.2.15 预应力筋张拉施工总伸长值计算 (45)3 对不同张拉方式伸长值计算实例 (45)2.3.18 单向张拉实例 (46)2.3.19 双向张拉实例 (46)4 理论伸长值与设计图纸数值偏差的原因 (48)5 理论伸长值与实际伸长值偏差的原因 (48)6 伸长值计算补充说明 (48)1 支架在桥梁施工的用途支架在桥梁的施工方面有着比较广泛的作用，可以作为现浇梁、盖梁施工的主要承力结构，墩身施工的工作平台，内模的横（竖）向支撑系统，施工人员下上的通行斜道，材料、机具运输的吊装设施等等。
桥梁满堂支架计算
桥梁满堂支架计算————————————————————————————————作者：————————————————————————————————日期：满堂支架计算碗扣式钢管支架门架式钢管支架扣件式满堂支架（后图为斜腿钢构）1立杆及底托1.1立杆强度及稳定性（通过模板下传荷载）由上例可知，腹板下单根立杆（横向步距300mm，纵向步距600mm）在最不利荷载作用下最大轴力P=31.15KN，在模板计算荷载时已考虑了恒载和活载的组合效应（未计入风压，风压力较小可不予考虑）。
可采用此值直接计算立杆的强度和稳定性。
立杆选用Ф48*3.5小钢管，由于目前的钢管壁厚均小于 3.5mm 并且厚度不均匀，可按Ф48*3.2或Ф48*3.0进行稳定计算。
以下按Ф48*3.0进行计算，截面A=424mm2。
横杆步距900mm，顶端（底部）自由长度450mm，则立杆计算长度900+450=1350mm。
立杆长细比：1350/15.95=84.64按 GB 50017--2003 第132页注1 计算得绕X轴受压稳定系数φx=φy=0.656875。
强度验算：31150/424=73.47N/mm2=73.47MPa，满足。
稳定验算：31150/(0.656875*424)=111.82MPa，满足。
1.2立杆强度及稳定性（依照《建筑施工扣件式钢管脚手架安全技术规范》）支架高度16m，腹板下面横向步距0.3m，纵向（沿桥向）步距0.6m，横杆步距0.9m。
立杆延米重3.3Kg=33N，每平方米剪刀撑的长度系数0.325。
立杆荷载计算：单根立杆自重：(16+（16/0.9）*（0.3+0.6）+0.325*16*0.9)*33=1210N=1.21KN。
单根立杆承担混凝土荷载：26*4.5*0.3*0.6=21.06KN。
单根立杆承担模板荷载：0.5*0.3*0.6=0.09KN。
单根立杆承担施工人员、机具荷载：1.5*0.3*0.6=0.27KN。
连续梁桥支架施工计算要点及计算步骤
连续梁桥支架施工计算要点及计算步骤在说到连续梁桥的支架施工，咱们可得认真对待，毕竟这可不是随便搭个架子就行的事情。
想想，桥可得承载着车水马龙，行人如织，不容小觑！今天，就让咱们轻松聊聊这个看似复杂的过程，揭开它神秘的面纱。
1. 施工前的准备工作1.1 设计图纸的审核首先，咱们得从设计图纸说起。
这个就像是盖房子之前得先有蓝图一样。
没图纸，工人们就像无头苍蝇，乱撞一气。
设计图纸不仅得有详细的结构，还得标明各个节点的位置，像是你找东西时得知道它在哪个抽屉一样。
所以，咱们先仔细审核一遍，确保没有漏洞，做足功课，才能安心开工。
1.2 材料准备和设备检查接下来，材料和设备的准备也是重中之重。
试想一下，如果材料不到位，工人们一边等待材料送到，另一边却闲得无聊，那可真是“上天入地无处寻”，浪费时间又浪费钱。
材料必须符合设计要求，要不然，搭上去的架子就像纸糊的房子，风一吹就倒。
而设备嘛，像吊车、混凝土搅拌机，得检查一遍，确保它们都是“精神抖擞”，随时准备上阵。
2. 支架施工的计算步骤2.1 确定支架类型接下来，咱们要根据实际情况，确定支架的类型。
不同的桥梁结构，支架的形式也各有千秋。
像是简支桥和连续梁桥，支架的设计理念可是大相径庭的。
根据桥梁的跨度、荷载等参数，选定合适的支架方案，就像选衣服一样，要合身，才行！2.2 荷载计算有了支架类型，荷载计算可就登场了。
荷载就像是桥梁上每一辆车、每一个行人的重量，咱们得计算清楚。
通常，咱们会考虑到活载和恒载，活载就是那些来来往往的车辆，而恒载则是桥本身的重量。
这时候，要用到一些公式，像“万事开头难”，初学者可能会觉得复杂，但只要多动脑子，慢慢就能上手。
3. 施工中的注意事项3.1 支架的稳定性在支架施工过程中，支架的稳定性是个大问题。
你想想，要是支架不稳，桥梁建好后可能会出现“歪脖子”的情况，那可真是得不偿失。
因此，在支架搭建时，咱们得多加注意，确保每个支撑点都牢牢扎根，像老树根一样扎实。
桥梁各种常规支架计算方法
桥梁各种常规支架计算方法
常规支架计算方法是为了保证桥梁在施工和使用过程中的稳定性和安
全性。
常见的桥梁常规支架计算方法有以下几种：
1.传统计算方法：传统计算方法基于静力学原理，通过对桥梁的受力
分析，计算支架的尺寸和强度。
该方法适用于简单的桥梁结构，具有计算
简单、可靠性强的特点。
2.有限元分析方法：有限元分析方法是一种基于数值分析的支架计算
方法，通过将桥梁模型划分为数个小单元，建立力学模型，进行受力分析。
该方法适用于复杂的桥梁结构，可以考虑各种非线性因素的影响，计算结
果准确可靠。
3.响应谱法：响应谱法是一种基于结构动力学的支架计算方法，通过
计算结构在地震等动力荷载下的响应，并与建筑材料的破坏性能相比较，
进行支架的设计和优化。
该方法适用于高度敏感的桥梁结构，能够准确评
估结构的抗震性能。
4.试验法：试验法是一种通过实验测试来确定支架材料的强度和刚度
的方法。
通过在实验室或现场进行不同荷载条件下的试验，测量支架的变
形和应力，进而分析和评估其性能。
5.规范法：规范法是指根据国家或地区桥梁设计规范中的相关规定，
对支架进行计算和设计。
各个国家和地区的桥梁设计规范中通常包含了支
架的计算公式和设计要求，工程师可以根据规范进行计算。
在进行桥梁常规支架计算时，需要考虑桥梁的结构类型、荷载条件、
材料性能等因素。
同时，还需要根据桥梁的设计要求和施工条件，选择适
合的计算方法。
支架的计算应当满足结构的强度、稳定性、刚度和耐久性等要求，确保桥梁在施工和使用过程中的安全可靠。
桥涵支架满堂脚手架计算规则
桥涵支架满堂脚手架计算规则
桥涵支架是指在道路桥梁的施工过程中，为了支撑和搭建桥涵结构而临时安装的支架。
脚手架是指在建筑施工或维修时使用的临时性结构，用于支撑人员、工具和材料。
计算规则是指在设计和安装过程中所采用的计算方法和规定。
对于桥涵支架的计算规则，主要包括以下几个方面：
1. 载荷计算：根据桥涵结构的重量和施工荷载，计算支架所需的承载能力。
2. 架设形式：根据桥涵结构的形状和尺寸，确定支架的架设形式和安装方式，包括单列式、双列式等。
3. 支撑点位置和间距：根据桥涵结构的荷载分布情况，确定支架的支撑点位置和间距，以保证支架的稳定性和安全性。
4. 支架材料选择：根据桥涵结构的要求和施工条件，选择适当的支架材料，包括钢管脚手架、悬挑式脚手架等。
5. 安全措施：根据相关规定和标准，设计和采取必要的安全措施，包括扶手、防滑装置、防坠落装置等，确保施工过程中的人员安全。
需要注意的是，桥涵支架和脚手架的计算规则可能会因地区、项目和具体情况而有所不同，因此在实际设计和施工中应根据相关规范和标准进行具体的计算和设计。
桥梁满堂支架计算书说明书
满堂支架及模板方案计算说明书西滨互通式立体交叉地处厦门市翔安区西滨村附近，采用变形苜蓿叶型方案，利用空间分隔的方法消除翔安大道和窗东路两线的交叉车流的冲突，使两条交叉道路的直行车辆畅通无阻。
Q匝道桥为窗东路上与翔安大道相交的主线桥梁，桥跨布置为5X 28+5 X 28+ （28+2X 35+34+33 +3X 27m 预应力砼连续箱梁，梁高2.0m，箱梁顶宽为8.0〜18.58m,箱梁采用C50混凝土。
以Q桥左线第一联为例，梁高2m顶宽13.5m,支架最高6m跨径5X28m支架米用碗扣式多功能脚手杆（①48X3.5mm搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调顶托，墩旁两侧各3.0m范围内的支架采用60X 60X 120cm的布置形式，墩旁外侧3.0m〜8m 范围内、纵横隔板梁下1.5m的支架采用60 X 90X 120cm的布置形式，其余范围内（即跨中部分）的支架采用90 X 90 X 120c m的布置形式支架及模板方案。
立杆顶设二层方木，立杆顶托上纵向设10X 15cm方木；纵向方木上设10X 10cm的横向方木，其中在端横梁和中横梁下间距0.25m,在跨中其他部位间距0.35m。
1荷载计算1.1荷载分析根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式：⑴q1――箱梁自重荷载，新浇混凝土密度取2600kg/m3。
⑵q2――箱梁内模、底模、内模支撑及外模支撑荷载，按均布荷载计算，经计算取q2= 1.0kPa （偏于安全）。
⑶q3 ---------- 施工人员、施工材料和机具荷载，按均布荷载计算，当计算模板及其下肋条时取2.5kPa ;当计算肋条下的梁时取1.5kPa;当计算支架立柱及替他承载构件时取1.0kPa。
⑷q4―― 振捣混凝土产生的荷载，对底板取 2.0kPa，对侧板取4.0kPa。
⑸q5——新浇混凝土对侧模的压力。
⑹q6―― 倾倒混凝土产生的水平荷载，取 2.0kPa。
桥梁支架设计计算
桥梁支架设计计算一、支架简介（一）概述就地浇筑时一种传统的施工方法，由于施工需要大量的模板支架，以前一般仅在小跨径桥或交通不便的边远地区采用。
20世纪70年代以后，由于有限元法的推广和应用以及利用电子计算机进行复杂结构分析计算技术的发展，出现了越来越多的变宽桥、弯桥等复杂的预应力混凝土结构，支架现浇技术得到了广泛的应用。
支架法施工过程比较明确，易于控制，设计计算也比较简单。
该工法适用于工期紧，高度小于20m，跨度48m及以上具备支架施工条件的中小跨度连续箱梁等的施工。
（二）支架法施工的优缺点优点梁体混凝土浇筑与预应力张拉可一气呵成，连续梁整体性好，施工平稳可靠；施工中不需要体系转换，不会引起恒载、徐变二次矩；对机具和起重能力要求不高，无需大型起重设备；可以采用强大的预应力体系，施工方便。
缺点施工中需要大量的脚手架，可能影响通航和排洪；对于桥墩较高、水较深的桥梁，支架施工不方便；设备周转次数少，工期较长；施工费用高（三）支架类型及构造就地浇筑混凝土梁桥的上部结构，首先应在桥孔位置搭设支架，以支承模板、新浇筑砼等的自重及施工荷载。
1、立柱式支架立柱式支架构造简单，常用于陆地或不通航的河道，或桥墩不高的小跨径桥梁。
其特点是在桥跨下满布支架立柱，模板直接支承在立柱上的方木或者型钢上。
支架构成排架+ 纵梁等构件Φ48 ×3.5mm的钢管搭设2、梁式支架梁式支架则是在两端设立柱，上方设承重梁，模板直接支承在承重梁上。
依其跨径可采用工字钢、钢板梁、钢桁梁和贝雷梁作为承重梁，梁可以支承在墩旁支架上，也可支承在桥墩上预留的托架或在桥墩处临是设置的横梁上。
3、梁-立柱组合支架当梁式支架跨度较大时，在跨的中间增设几个立柱，梁支承在多个立柱或临时墩上而形成多跨梁柱式支架。
通常在大跨径桥上使用。
4、门式支架现浇梁上跨既有道路，当采用立柱式支架时，须设置满足道路通行（人行或车行）净空要求的门式支架以保证施工期间既有道路的通畅。
桥梁现浇支架设计计算公式
桥梁现浇支架设计计算公式引言。
桥梁是连接两个地方的重要交通工程，而桥梁的建设离不开现浇支架的设计和施工。
现浇支架是桥梁施工中的重要设备，它承担着支撑和固定桥梁模板的作用，保证桥梁的施工质量和安全。
因此，现浇支架的设计计算是桥梁施工中不可或缺的一环。
一、现浇支架的基本原理。
现浇支架是桥梁施工中用于支撑和固定模板的重要设备，其基本原理是根据桥梁的结构和荷载特点，设计出能够承受桥梁模板重量和混凝土浇筑压力的支撑结构。
现浇支架的设计需要考虑桥梁的跨度、荷载、施工工艺等因素，以保证支架的稳定性和安全性。
二、现浇支架设计计算公式。
1. 现浇支架的承载力计算公式。
现浇支架的承载力是指支架能够承受的最大荷载。
其计算公式如下：P = S ×σ。
其中，P为支架的承载力，S为支架的截面积，σ为支架的材料抗压强度。
2. 现浇支架的稳定性计算公式。
现浇支架的稳定性是指支架在承受荷载时不发生倾覆或变形的能力。
其计算公式如下：M = F × L。
其中，M为支架的稳定性，F为支架的摩擦系数，L为支架的长度。
3. 现浇支架的变形计算公式。
现浇支架在承受荷载时会发生一定程度的变形，其计算公式如下：δ = (F × L^3) / (3 × E × I)。
其中，δ为支架的变形，F为支架的荷载，L为支架的长度，E为支架的材料弹性模量，I为支架的惯性矩。
三、现浇支架设计计算实例。
以一座跨度为20米的混凝土桥梁为例，计算其现浇支架的设计参数。
假设支架的截面积为1平方米，材料抗压强度为20MPa，摩擦系数为0.7，支架的长度为5米，材料弹性模量为200GPa，惯性矩为0.1米^4，支架的荷载为100kN。
根据上述公式，可以计算得到支架的承载力为20MPa × 1m^2 = 20kN，稳定性为0.7 × 5m = 3.5，变形为(100kN × 5m^3) / (3 × 200GPa × 0.1m^4) = 0.4167mm。
大桥满堂支架设计计算
××大桥满堂支架设计计算满堂支架设计及预拱度设置计算1. 脚手架稳定性计算：本计算以53#-57#墩左幅箱梁为例，对满堂支架结构的稳定性和安全性进行了验算。
为了便于施工，初拟支架横距0.6m，纵距0.9m,步距1.2m,并在管架间布置剪刀撑。
1) 荷载计算：I. 箱梁自重：G=P/S= r×s×1/S=25×10.50667×1/12..225=21.486 KN/m2由于西互通箱梁不规则,故本计算取一个标准横断面,计算其横截面积s,按荷载全部集中在箱梁底板面积上计算,砼容重按25KN/m3计算。
s——箱梁纵向1米的底板面积（m2）。
II. 支架配件自重：0.3 KN/m2III. 满堂支架上木模及连杆自重：0.75 KN/m22) 活荷载计算：I. 结构脚手架均布活荷载标准值(施工荷载)： 3 KN/m2II. 水平风荷载：Wk=0.7µzµsW0=0.294 KN/m2式中 Wk——风荷载标准值（KN/m2）；µz——风压高度变化系数，按现行国家标准《建筑结构荷载规范》（GBJ9）规定采用；µs——脚手架风荷载体形系数，按《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）取值；µs本计算中取1.0；W0——基本风压（KN/m2），按现行国家标准《建筑结构荷载规范》（GBJ9）规定采用；W0本计算中取4.0。
为了简化计算，脚手架每排立杆承受的结构自重标准值采用该排立杆内，外立杆的平均值。
3) 荷载组合：I. 模板支架立杆的轴向力设计值N，应按下列公式计算：按不组合风荷载情况计算：N=1.2∑NGk+1.4∑NQk=1.2×(21.486+0.3+0.75)+1.4×3=31.24KN/m2∑NQk——模板及支架自重、新浇混凝土自重与钢筋自重标准值产生的轴向力总和；∑NGk——施工人员及施工设备荷载标准值、振捣混凝土时产生的荷载标准值产生的轴向力总和。
桥梁各种常规支架计算方法
桥梁各种常规支架计算方法桥梁是连接两个地点的重要构造物，其承载较大的荷载，因此需要进行各种支架计算以确保其安全性和稳定性。
下面将介绍一些桥梁常规支架计算的方法。
1.支座计算：桥梁的支座主要用于承受桥梁的垂直荷载，并提供水平约束以限制桥梁的水平位移。
支座计算主要包括承载能力和约束能力的计算。
-承载能力计算：根据桥梁设计荷载和支座特性，计算支座的临界压力和垫层应力，确保支座能承受荷载并避免过度沉陷。
-约束能力计算：根据桥墩位移需求，计算支座提供的水平约束力，确保桥梁的稳定性和水平位移控制。
2.墩台计算：桥墩和台座是桥梁上的主要承重构件，其主要用于承受桥梁的水平和垂直荷载，并将荷载传递到地基上。
-墩柱计算：根据设计荷载、弯矩和剪力等参数，计算墩柱的截面尺寸、钢筋配筋和混凝土强度，确保墩柱能够满足承载要求。
-台座计算：根据桥梁布置和墩台结构形式，计算台座尺寸和支架设计，以确保台座稳定和荷载传递到地基的均匀分布。
3.支撑计算：在桥梁的建设和维护过程中，常常需要通过支撑结构来支持和保持桥梁的稳定性。
-施工支撑计算：在桥梁建设期间需要使用临时支撑结构，用于支撑桥梁的各个构件和承担施工荷载。
通过计算支撑杆件的截面尺寸和支座的稳定性，确保施工过程中支撑结构的安全性。
-维护支撑计算：在桥梁维护期间需要使用支撑结构来修复和加固已有构造，通过计算支撑杆件和连接件的受力情况，确保支撑结构能够满足维护要求。
4.悬索系统计算：悬索桥采用悬索系统来承载桥梁的荷载，在计算中需要考虑悬索索杆和塔柱的承载能力和稳定性。
-索杆计算：根据桥梁设计荷载、悬索索杆的材料强度和截面形状，计算索杆的受力情况和稳定性，确保索杆能够承受荷载并保持稳定。
-塔柱计算：根据塔柱的高度和形状，计算塔柱的抗侧承载能力和稳定性，确保塔柱能够承受悬索索杆的荷载。
需要注意的是，以上计算只是桥梁支架计算中的部分内容，实际设计还需要考虑其他因素，如桥梁的地震、风荷载等特殊情况。
箱涵支架计算公式
箱涵支架计算公式在桥梁建设中，箱涵是一种常见的结构形式，它可以用来穿越河流、渠道或者道路等地方。
而箱涵支架则是箱涵建设中的重要组成部分，它起着支撑箱涵、分担箱涵自重和外载荷的作用。
因此，箱涵支架的设计和计算是非常重要的，它直接关系到箱涵的安全和稳定性。
在进行箱涵支架计算时，需要考虑多种因素，包括箱涵的尺寸、材料、荷载情况等。
为了保证计算的准确性，通常会采用一些公式和方法来进行计算。
下面将介绍一些常用的箱涵支架计算公式。
1. 箱涵支架的自重计算公式。
箱涵支架的自重是其最基本的荷载，通常可以通过以下公式来计算：自重 = 长度×宽度×高度×密度。
其中，长度、宽度和高度分别为箱涵支架的尺寸，密度为支架材料的密度。
这个公式可以简单地计算出箱涵支架的自重，为后续的荷载计算提供基础数据。
2. 箱涵支架的活载荷计算公式。
在实际使用中，箱涵支架还需要承受来自车辆、行人等活载荷。
活载荷的计算通常可以采用以下公式：活载荷 = 车辆荷载 + 行人荷载。
其中，车辆荷载可以根据设计标准和实际情况来确定，一般可以通过相关规范或者计算方法来获取；行人荷载则可以根据使用情况和人口密度等因素来估算。
3. 箱涵支架的风荷载计算公式。
在一些特殊情况下，箱涵支架还需要考虑风荷载的作用。
风荷载的计算可以采用以下公式：风荷载 = 风压×面积。
其中，风压可以根据设计标准和实际情况来确定，一般可以通过相关规范或者计算方法来获取；面积则是箱涵支架的有效受风面积。
4. 箱涵支架的地震荷载计算公式。
在地震地区，箱涵支架还需要考虑地震荷载的作用。
地震荷载的计算可以采用以下公式：地震荷载 = 质量×地震加速度。
其中，质量可以通过箱涵支架的自重和活载荷来确定，地震加速度则可以根据设计标准和实际情况来获取。
除了以上的基本荷载计算公式外，箱涵支架的计算还需要考虑一些特殊情况和因素，比如箱涵支架的变形、受力分布、支座设计等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁各种常规支架计算方法(共64页)桥梁常规支架计算方法中铁某局某公司施工技术部2010 年9 月前言近年来，公司承建的桥梁项目不断增多，桥型也出现多样化。
目前在建难度较大的桥梁均不同程度使用了落地（悬空）支架来进行施工，比如：沪杭客专翁梅立交连续梁采用临时支墩、贝雷梁及小钢管多层组合支架进行现浇，厦蓉高速高尧I 号大桥 150m主跨的 0 号块、1 号块均采用了托架悬空浇筑，西平铁路1-80m 钢- 混凝土组合桁梁拟定采用落地支架原位拼装等等。
由于支架施工具有普遍性，公司施工技术部根据以往桥梁施工特点编写了本手册，主要对比较常规的几种桥梁支架形式的计算方法进行介绍。
计算过程中个别数值（参数）或分析方法可能存在一定的理解偏差甚至错误，但其计算思路是可以参考和借鉴的。
本手册共分十个部分，主要内容包括：桥梁支架计算依据和荷载计算、箱梁模板设计计算、小钢管满堂支架计算、临时墩（贝雷梁）组合支架计算、预留孔穿销法计算、抱箍设计计算、预埋牛腿悬空支架计算、托架设计计算、简支托梁设计计算、附件。
附件 1、2 表中介绍了支架立杆、分配梁常用材料的力学参数，对手册章节进行了补充；附件 3 介绍了预应力张拉引伸量的计算方法，特别是针对非对称预应力张拉的伸长值计算。
目录21 支架在桥梁施工的用途 (6)2 支架计算依据和荷载计算 (7)2.1 设计计算依据 (7)2.2 施工荷载计算及其传递 (7)2.2.1 侧模荷载 (7)2.2.2 底模荷载 (8)2.2.3 横向分配梁 (8)2.2.4 纵梁 (8)2.2.5 立杆（临时墩） (8)2.2.6 地基荷载为立杆（临时墩）下传集中荷载。
(9)2.3 材料及其力学的性能 (9)2.3.1 竹( 木) 胶板 (9)2.3.2 热（冷）轧钢板 (9)2.3.3 焊缝 (9)2.3.4 连接螺栓 (10)2.3.5 模板拉杆 (10)2.3.6 方木 (10)2.3.7 热轧普通型钢 (10)2.3.8 地基或临时墩扩大基础（桩基础） (11)2.3.9 相关建议 (11)2.4 贝雷梁 (11)2.4.1 国产贝雷梁简介 (11)2.4.2 桁架片力学性质 (12)2.4.3 桁架片组合成贝雷梁的力学性能 (12)2.4.4 桁架容许内力 (12)3 箱梁模板设计计算 (12)3.1 箱梁侧模 (12)3.1.1 侧模面板计算 (13)3.1.2 竖向次楞计算 (13)3.1.3 水平主楞（横向背肋）计算 (14)3.1.4 对拉杆计算 (15)3.2 箱梁底模 (15)3.2.1 底模面板计算 (16)3.3.2 底模次楞（横向分配梁）计算 (16)3.2.3 底模主楞（纵梁）计算 (17)4 满堂支架计算 (17)4.1 立杆及底托 (18)4.1.1 立杆强度及稳定性（通过模板下传荷载） (18)4.1.2 立杆强度及稳定性（依照《建筑施工扣件式钢管脚手架安全技术规范》） (18)4.1.3 立杆压缩变形 (19)4.1.4 底托检算 (19)4.2 地基承载力 (20)32.5 支架总体弹性沉降值 (21)5 临时墩（贝雷梁）组合支架 (21)2.2.7 荷载计算 (21)2.3.10 箱梁断面划分区间 (21)2.3.11 荷载计算（顺桥方向） (21)2.2.8 纵梁设计检算 (22)2.4.5 单片贝雷桁架片荷载 (22)2.4.6 贝雷桁架检算 (22)2.4.7 计算补充说明 (22)2.2.9 横梁检算 (23)3.3 横梁的荷载 (23)3.4 横梁选材和计算 (23)2.2.10 支墩稳定性 (23)3.1.5 强度验算 (23)3.1.6 稳定验算 (24)3.1.7 局部稳定验算 (24)3.1.8 支墩计算的补充说明 (24)2.2.11 混凝土基础及地基 (25)3.2.2 地基计算 (25)3.2.3 混凝土基础 (25)6 悬空支架 - 预留孔穿销法 (26)3.3.3 盖梁底模支撑纵、横梁的计算 (26)3.2.4 施工荷载计算 (26)3.2.5 纵向分配梁计算 (26)3.2.6 横梁计算 (27)3.3.4 销轴计算 (27)4.3 销轴抗弯计算 (28)4.4 销轴抗剪计算 (28)4.5 合成应力 (28)3.3.5 墩身混凝土局部受压计算 (28)7 悬空支架 - 抱箍法 (28)4.1.5 螺栓直径的选择 (29)4.1.6 螺栓孔距及抱箍高度的确定 (29)4.1.7 抱箍耳板宽度的确定 (29)4.1.8 抱箍板厚的确定 (29)7.4.1 从截面受拉方面考虑 (29)7.4.2 从截面受剪方面考虑 (29)4.1.9 抱箍耳板厚度确定 (30)4.1.10 连接板焊缝计算 (30)8 悬空支架 - 预设牛腿法 (30)8.1 牛腿设计计算 (31)42.6 焊缝连接计算 (31)2.7 预埋钢筋计算 (31)2.2.12 预埋筋承载力计算 (31)2.2.13 预埋筋锚固长度的计算 (31)2.8 预埋钢板厚度的计算 (31)9 悬空支架 - 三角托架 (31)2.3.12 三角托架及其使用材料 (31)2.4.8 纵向分配梁 (32)2.4.9 主横梁 (32)2.4.10 落梁楔块 (32)2.4.11 三角托架 (32)2.4.12 预埋牛腿 (32)2.3.13 施工荷载的计算 (34)3.5 混凝土荷载 (34)3.6 模板荷载 (34)3.7 内外模桁架或支架 (34)3.8 临时荷载 (34)2.3.14 纵向分配梁计算 (34)3.1.9 箱梁腹板位置纵向分配梁 (34)3.1.10 箱梁底板位置纵向分配梁计算 (35)3.1.11 翼板下面纵向分配梁 (35)2.3.15 主横梁计算 (35)3.2.4 中间位置主横梁检算 (35)3.2.5 靠近墩身位置主横梁检算 (36)2.3.16 砂桶计算 (36)2.3.17 托架计算 (36)3.3.6 托架水平撑 (37)3.3.7 托架斜撑 (37)3.3.8 水平撑牛腿 (37)3.3.9 斜撑牛腿 (37)10 悬空支架- 简支托梁 (38)3.2.7 简支托梁及其使用材料 (38)4.6 横向分配梁 (38)4.7 简支纵梁 (38)4.8 落梁楔块 (38)3.2.8 横向分配梁计算 (39)3.2.9 纵梁计算 (39)3.2.10 横向托梁 (39)3.2.11 牛腿检算 (39)11 补充说明 (40)附表一：支架施工常用的立杆（临时支墩）材料 (41)附表二：支架施工常用的分配梁（横纵梁）材料 (42)5附件三：预应力筋单双向张拉（非对称）的伸长值计算 (44)1 张拉伸长值的重要性 (44)2 后张法预应力筋理论伸长值计算公式说明 (44)2.1 预应力筋伸长值计算的分段原则 (44)2.2 AB 段截面拉力、截面平均拉力和伸长值 (44)2.2.14 CD 段截面平均拉力和伸长值 (45)2.2.15 预应力筋张拉施工总伸长值计算 (45)3 对不同张拉方式伸长值计算实例 (45)2.3.18 单向张拉实例 (46)2.3.19 双向张拉实例 (46)4 理论伸长值与设计图纸数值偏差的原因 (48)5 理论伸长值与实际伸长值偏差的原因 (48)6 伸长值计算补充说明 (48)1 支架在桥梁施工的用途支架在桥梁的施工方面有着比较广泛的作用，可以作为现浇梁、盖梁施工的主6要承力结构，墩身施工的工作平台，内模的横（竖）向支撑系统，施工人员下上的通行斜道，材料、机具运输的吊装设施等等。
支架法施工除在设计方面有要求外，根据现场经验，在以下情况建议通过变更设计采用支架施工：山区施工没有建设预制场的条件建议支架现浇；桥梁两端地形限制无法拼装架桥机或运梁条件差；桥梁平曲线半径较小，预制箱梁翼板变化较大；桥梁跨线时两侧盖梁轴线不平行导致在同一跨板长差异较大致使预制、架设难度和施工投入（改造预制台座和龙门吊）大；桥梁由于设计跨度不同，大跨预制梁的架设存在难度（施工期间需要改造或更换架桥设备）；预制、架设施工不能满足进度要求等情况。
2 支架计算依据和荷载计算桥梁施工中不同的支架方式均有成功的案例为后续施工提供良好的借鉴。
本文主要对不同的常规支架形式的计算进行介绍，通过对支撑结构的力学分析和理解，才能选用到适合不同工程特点的支架形式，才能对支架体系的薄弱环节进行有效的现场控制，才能对混凝土性能、浇筑高度、浇筑速度等主要指标予以确定和控制，才能保证相同桥型相同支架方式产生相同的效果，避免质量和安全事故。
2.9设计计算依据《公路桥涵施工技术规范》JTJ041-2000，2000 年11 月《木结构设计规范》，GB 50005-2003，2004 年1月《混凝土结构设计规范》，GB 50010-2002，2002 年 4 月《钢结构设计规范》，GB 50017-2003，2003 年4月《建筑工程大模板技术规程》，JGJ74-2003，2003 年10 月《建筑施工扣件式钢管脚手架安全施工规范》JGJ130-2001《建筑施工碗扣式脚手架安全技术规范》JGJ 166-2008《建筑施工门式钢管脚手架安全技术规程》JGJ128-2000《钢管脚手架扣件》GB15831-2006 《建筑地基基础设计规范》GB50007-2002 《建筑结构荷载规范》GB50009—2001《扣件式钢管脚手架计算手册》，王玉龙，2008 年《建筑施工计算手册》，江正荣， 2001 年7 月2.10施工荷载计算及其传递支架选型完成后，其计算的思路和原则应从上至下进行。
2.2.16侧模荷载2施工人员及设备荷载标准值m。
2倾倒混凝土时产生的水平荷载标准值：采用泵送混凝土时为4KN/m；采用溜槽、串筒为 2KN/m2；采用容积以下漏斗为 4KN/m2；采用容积以下漏斗为 6KN/m2。
振捣混凝土时对竖向结构模板产生的荷载标准值为4KN/m2。
现浇混凝土对模板的侧压力标准值：1/2F=*r*t 0*B1*B2*V ①F=r*H ②F——新浇筑砼对模板的最大侧压力（KN/m2）；r ——砼的重力密度（ KN/m3），计算时钢筋混凝土取26 KN/m3；7t 0——新浇筑的初凝时向（h），可按实测确定，如缺乏试验资料时可采用t0=200/（T+15）计算（T 为砼的温度℃）；H——砼侧压力计算位置处至新浇砼顶面的总高度（m）；B1——外加剂影响修正系数，掺具有缓凝作用的外加剂时取，无外加剂取 1；B2——砼坍落度影响修正系数，当坍落度小于11cm时取，坍落度大于11cm时取；V——砼的浇筑速度（ m/h）。
公式①、②计算结果取二者中的较小值。
