中置柜说明详解
KYN58A-12型中置柜使用说明书
1概述1.1KYN58-12~40.5型高压开关柜的用途KYN58-12~40.5型高压开关柜是长兴公司引进国外先进技术，自行设计的新概念开关柜，它以防护功能齐全，人机界面清晰明了等显著特点引导了21世纪新一代中置柜。
适用于不同类型的变电站、发电厂、工矿企业及高层建筑等场所，特别适于频繁操作。
1.2 产品特点1.2.1 人机界面清晰明了面板上以不同颜色标注的7个位置十分明了，人们可以按面板上标注的操作示意图进行程序化操作。
1.2.2防护功能齐全，更安全，更可靠●断路器室门与断路器可靠的联锁；断路器合闸状态与一次主触头可靠联锁。
断路器在试验位置（一次主触头未接触），断路器可做分、合闸试验；断路器只有在分闸状态，才能推入柜内；断路器室门关上后，才能操作断路器；断路器在合闸位置，柜门不能打开。
●断路器在断开试验位置，带电显示器没有指示，电磁锁解锁（可选项）才能合接地开关，接地开关处于合闸位置，才能打开后门。
●接地开关在断开位置，才能操作断路器推进机构旋钮，才能将断路器推向工作位置。
●柜内一次触头座前有上下两扇活门，拉出断路器，活门自动关闭并强行闭锁，有效防止误碰导电部分。
●断路器门把手装有锁，钥匙和锁对应时才能开启。
●四点锁门结构解除了往常关门、开门操作繁琐的烦恼，无论何种状态，坚固可靠的门都能有效防止受内部故障电弧的冲击。
●不插上二次插头，断路器室门不能关闭，更不能将断路器移到工作位置；工作位置时，绝不可能拔二次插头。
●手车的推进与拉出的操作可以通过挂锁锁定。
●各柜可以实现电气联锁。
●上、下升降，宽度可调的工具小车，可以轻松将不同类型手车放到地面或工作平台检修，工具小车与2.3如何进入功能单元内部（见图3）2.3.1 1：从电缆沟访问后面的传动装置2.3.2 2：从柜后进入电缆室3.3.4 整理各项操作工具，检查转运小车操作是否灵活可靠。
3.3.5 清除安装时遗留的工具、螺丝、线头等杂物并做好清洁。
中置柜操作说明
中置柜操作说明一、概述中置柜是一种用于储存和展示商品的设备，广泛应用于商店、超市、展览等场所。
本操作说明将详细介绍中置柜的使用方法，以帮助用户更好地了解和操作它。
二、安装和组装1. 确保选择合适的安装位置，避免遮挡出入口和窗户，并确保电源插座的安全，并且没有过度拥挤的物品。
2. 先将地面清理干净，然后根据中置柜的尺寸，在地面上标记出放置的位置。
3. 将中置柜的主体部分放置在标记位置上，确保平稳稳固。
4. 根据中置柜的结构，安装和调整好各个配件，确保安装牢固。
三、操作步骤1. 打开中置柜的电源开关，此时屏幕将会亮起并显示主界面。
2. 通过触摸屏幕或按键选择所需的操作功能。
3. 如果需要展示商品，在中置柜的展示区域放置好商品，确保摆放整齐，以便顾客更好地浏览。
4. 根据需要，在设置界面中调整中置柜的亮度和音量，以及其他相关参数。
5. 当顾客需要购买商品时，根据提示，选择购买数量和付款方式。
6. 完成购买后，中置柜会发出相应的提示音，并生成购买凭证。
7. 如果需要退款或货物兑换，顾客可按照中置柜的指引进行操作，系统将自动处理退款流程。
四、注意事项1. 使用中置柜过程中，请保持手部干燥，避免水或其他液体溅入设备中。
2. 不要将任何有磁性的物品靠近中置柜，以免对设备造成影响。
3. 避免长时间将中置柜暴露在高温、潮湿或 dusty的环境中，以免损坏设备。
4. 定期对中置柜进行清理，清除灰尘和杂物，保持设备的干净整洁。
5. 如果发现设备异常情况或有任何故障，请及时联系售后服务，不要私自拆卸或修理设备。
五、维护保养1. 定期检查中置柜的电源线、数据线和其他连接线是否松动或损坏，如有问题及时修复或更换。
2. 清洁屏幕和触摸区域时，务必使用专用清洁剂和柔软的清洁布进行清理。
3. 请定期检查中置柜内部的零部件和连接是否正常，如有松动或磨损，应及时进行维修或更换。
4. 如果长时间不使用中置柜，建议将其电源关闭，并拔出电源插头，以避免不必要的能源浪费。
高压中置柜介绍

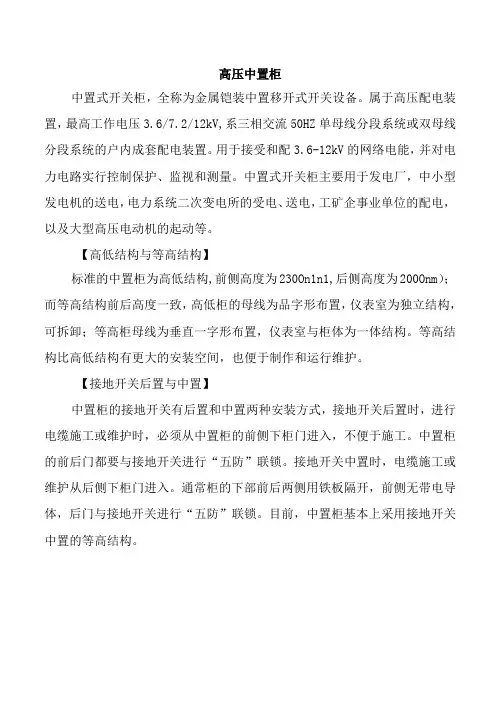

高压中置柜
中置式开关柜，全称为金属铠装中置移开式开关设备。
属于高压配电装置，最高工作电压3.6/7.2/12kV,系三相交流50HZ单母线分段系统或双母线分段系统的户内成套配电装置。
用于接受和配3.6-12kV的网络电能，并对电力电路实行控制保护、监视和测量。
中置式开关柜主要用于发电厂，中小型发电机的送电，电力系统二次变电所的受电、送电，工矿企事业单位的配电，以及大型高压电动机的起动等。
【高低结构与等高结构】
标准的中置柜为高低结构,前侧高度为230On1n1,后侧高度为200Onm）；而等高结构前后高度一致，高低柜的母线为品字形布置，仪表室为独立结构，可拆卸；等高柜母线为垂直一字形布置，仪表室与柜体为一体结构。
等高结构比高低结构有更大的安装空间，也便于制作和运行维护。
【接地开关后置与中置】
中置柜的接地开关有后置和中置两种安装方式，接地开关后置时，进行电缆施工或维护时，必须从中置柜的前侧下柜门进入，不便于施工。
中置柜的前后门都要与接地开关进行“五防”联锁。
接地开关中置时，电缆施工或维护从后侧下柜门进入。
通常柜的下部前后两侧用铁板隔开，前侧无带电导体，后门与接地开关进行“五防”联锁。
目前，中置柜基本上采用接地开关中置的等高结构。
中置柜说明详解
中置柜说明详解KYN28A-12开关柜1.0概述12kV3.6—KYN28A-12⾦属铠装移开式⾦属封闭开关设备（以下简称开关设备），系单母线及单母线分段系统的成套配电装置。
主要⽤于发电⼚、中⼩型发电机三相交流50Hz送电、⼯矿企事业配电以及电⼒系统的⼆次变电所的受电、送电及⼤型⾼压电动机起动等。
等标准要求，具有防⽌带负荷、IEC298实⾏控制保护、监测之⽤。
本开关设备满⾜GB3906防⽌误⼊推拉断路器⼿车、防⽌误分、合断路器、防⽌接地开关处在闭合位置误合断路器、＋型真VSm、VS1VS1带电隔室、防⽌在带电时误合接地开关的联锁功能，既可配⽤国产、也可根据⽤户需求配置永磁真空断路公司的VD4型真空断路器，空断路器，也可配⽤ABB 器，是⼀种性能优越的配电设备。
1.1产品型号的组成及含义□—□/ K Y N 28A-12案号⼀次⽅kV定电压额号计序设内户式移开铠装⾦属1.2 使⽤环境条件：1.2.1正常使⽤环境℃℃下限：-10+40）周围空⽓温度：1 上限：（根据客户需要，我公司可提1000m12kV时，海拔⾼度不超过2）海拔⾼度：产品使⽤在4500m及以下海拔⾼度产品）供3000m7.2kV时，海拔⾼度不超过产品使⽤在％％，⽉平均相对湿度≤90953）相对环境湿度：⽇平均相对湿度≤8度4）地震裂度：）周围空⽓应不受腐蚀性或可燃性⽓体、⽔蒸⽓等明显污染5 类要求）⽆严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满⾜61 11.2.2特殊⼯作条件：在超过规定的正常的环境条件下使⽤，请⽤户和我公司协商。
注：当开关设备运⾏在⾼度和（或）温度变化较⼤的⽓候环境中，有凝露的危险，必须投⼊柜内加热板，以防绝缘事故与⾦属腐蚀的发⽣。
注：电流互感器的短路容量应单独考虑、VD4VS1VS1 1.4.2 、真空断路器技术数据＋、VSm2具，必须加⾦属氧化锌避雷器，3-10kV电动机时，若启动电流⼤于600A当断路器⽤于控制电容器组的额定电流不应体要求请⽤户与我公司联系协商；当断路器⽤于开断电容器组时，80%。
中置式开关柜操作规程
中置式开关柜操作规程一.结构简介:1.柜体采用敷铝锌板经多重折边后组装而成;2.完全的金属铠装和隔室的彻底分隔;3.柜体密封度高,防止杂物和小动物的进入,防护等级达IP4X;4.高压室内的真空断路器和操动机构只需少量维护,手车更换方便,互换性好;5.设备具备可靠的机械联锁,均可在关门情况下进行.二. 中置柜（配ZN63A-12）主要操作附件：1.）手车进出受柄：操作时手柄要按进去，顺时针操作为进车，逆时针操作为出车;2.）储能手柄：顺时针摇动为储能操作，储能到位情况看断路器面板上的指示或仪表室门板上的指示灯;3.）接地开关操作手柄：顺时针操作为合，逆时针操作为分;4.）紧急解锁销：用于特殊需要时打开电缆室门;5.）门锁钥匙：用于锁紧各隔室门6.）内六角扳手：主要用于紧固开关静触头和封闭后封板。
7.）转运小车：用于检修时拉出手车及同类型手车的互换。
三. KYN28A-12（Z）“五防”联锁功能介绍：1.）通过提示性的操作按钮或控制部件来进行分合操作，以防止误合、误分断路器；2.）断路器底盘上的机械联锁使手车在试验位置和工作位置时才能进行合分闸操作，而且，在断路器合闸后手车无法移动，防止了带负荷误推拉断路器；3.）接地开关联锁机构可以达到：仅当接地开关处于分闸状态时，断路器手车才能从试验/断开位置移至工作位置。
仅当断路器手车处于试验断开位置时，接地开关才能进行合闸操作（接地开关可带带电显示装置）。
这样实现了防止带电误合接地4.）接地开关处于分闸位置时，下门和后封板均被联锁机构锁住无法打开，达到了防止误入带电间隔。
5.）在摇进断路器前请插入二次插件，手车进入工作位置时，二次插头将被锁定不能拔除。
使用联锁注意事项：1.）本产品是以机械联锁为主，辅以电气联锁来实现其功能的，操作人员在操作时应注重操作规程与技术手段相结合才能有效的发挥联锁的保障作用，防止误操作事故的发生；2.）本产品的联锁功能的投入和解除，均为在正常操作过程中实现的，无额外的操作步骤。
10KV中置柜操作说明书
10KV中置柜操作说明一，进线柜送电操作程序1)关闭所有柜门与后封板,并锁好。
〔接地开关处于合位时方可关出线柜下门〕2)推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3)观察上柜门各仪表、信号指示是否正常。
〔正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，如此打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，如此需检修控制回路。
〕4)将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
〔此时手车工作位置灯亮，同时手车试验位置灯灭。
〕5)观察带电显示器，确定外线电源已送至本柜。
〔带电显示器面板开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示〕灯不亮，如此需先送外电源至本柜。
〕6)操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
〔操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
〕7)如断路器合闸后自动分闸或运行中自动分闸，如此需判断何种故障并排除后才可按以上程序重新送电。
〔当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，如此故障为线路过流，如TRIP 灯亮，同时IRF灯亮，如此故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP按钮手动复位综合继保。
中置柜(高压)操作规范——上墙制度
中置柜（高压）操作规范
1.送电操作程序：
1.1关闭全部柜门及后盖板，并好锁。
（接地开关处于合位时方可关上下门）
1.2将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，操
作孔处联锁板自动弹回遮住操作孔，柜下门闭锁。
1.3推上服务小车使其定位，把手车推入柜内使其在隔离位置定位，手动插上二次插，关上手车
室门。
1.4将断路器手车摇柄插入柄棰口，顺时针转动摇柄，约20圈，插柄明显受阻并伴有“咔哒”
声时取下摇柄，此时手车主回路接通，查看相关信号。
1.5操作仪表板上合，分闸转换开关使断路器合闸送电，同时仪表板上绿灯灭，红灯亮，合闸成
功。
2.停电操作程序：
2.1操作仪表板上合，分闸转换开关使断路器处于分闸位置，同时仪表板上红灯灭，绿灯亮，分
闸成功。
2.2将断路器手车摇柄插入柄棰口，逆时针转动摇柄，约20圈，柄明显受阻并伴有“咔哒”声
时取下摇柄，此时手车处于试验位置，二次插锁定解除，打开手车室门，手柄脱离二次棰。
（手车主回路断开）
2.3推出服务小车并使其锁定，拉出手车到服务小车，移开服务小车。
2.4观察带电显示器或验电，若不带电方可继续操作。
2.5将接地开关操作手柄棰入中门右下侧六角孔内，顺时针旋转，使接地开关处于合用位置，确
定接地开关确已合闸后，打开柜下门维修人员便可进入维修、检修。
第 1 页共 1 页。
中置柜操作说明
中置柜操作说明
一、介绍
中置柜是一种常见的家居家具，它以其实用性和空间利用率高而受到广大用户的喜爱。
本文将详细介绍中置柜的操作方法，帮助用户更好地利用中置柜，提供更便捷的使用体验。
二、中置柜的组成部分
1. 主体结构：包括柜体、门板和抽屉等组成。
柜体是中置柜的主要部分，其材质可以是木质、金属或塑料等。
门板是柜体的外部遮挡，可以采用不同的材质和样式。
抽屉一般设置在柜体的下方，用于存放一些小物件。
2. 收纳空间：中置柜的收纳空间主要包括柜体内部的组件和分隔架。
这些组件可以根据需求进行调整，以实现不同尺寸物品的储存。
三、中置柜的使用方法
1. 打开和关闭中置柜门板：首先确定中置柜没有被锁住，然后轻轻推动门板，即可将其打开。
关闭门板时，确认门板与柜体完全贴合，然后轻轻推动门板回位即可。
2. 拉出和推进抽屉：将手指放在抽屉侧面的握把上，轻轻往外拉，直到抽屉完全打开。
使用完毕后，将抽屉轻轻推回原位，确保抽屉完全进入。
3. 调整收纳空间：根据需要，可以调整中置柜内部的组件和分隔架，以满足不同尺寸物品的收纳需求。
调整方法通常是松动固定螺丝或按钮，移动组件至适合的位置，然后重新固定。
四、常见问题及解决方法
1. 中置柜门板无法打开：首先检查是否被锁住，如果是，使用正确的钥匙将其解锁。
如果未被锁住且无法打开，检查门板附近是否有障碍物，如无则联系售后服务寻求帮助。
2. 抽屉出现卡顿现象：检查抽屉轨道是否干净和顺畅，如有灰尘或杂物，请清理干净。
如果仍然卡顿，可以尝试涂抹适量的润滑油或固体蜡，在轨道上来回拉动抽屉几次，看是否能够解决问题。
10kV中置柜1解析
技术数据表货物名称：中置柜规格型号：生产工艺设备条件、操作规程等工艺控制情况一、一次线作业指导1) 母线材料在加工前，应进行外观检查，如发现表面有裂、斑痕，凹坑及有杂质沉积物等或表面有较大气孔，应将该段剪掉或退换。
2) 整段母线下料前应基本平直，如有明显不平或不直，应用母线加工机或木锤等加以校正，校正后母线不应有明显压(锤)痕。
3) 按母线自身要求和开关柜具体要求弯制母线，母线弯曲时，注意不可用力过猛或过快，以免产生裂纹，同一相的两条并联母线其弯曲度应一致。
4)矩形母排应进行冷弯，不得进行热弯，弯曲处不得有裂纹及显著的折皱, 折皱程度不能超过轻微折皱。
5) 母排与母排，母排与分支线，母线与电器端子搭接时，其搭接面应符合下列规定：a 连接面必须镀锡b铜排所有搭接面都要保持清洁，当额定电流大于等于630A时，应涂抹导电膏（特殊要求可除外）。
c不能破坏搭接面的表面平整度（不能在搭接面做标记）。
d安装螺栓紧固后，螺栓应穿出螺母3～5扣。
6)铜排上的热缩管端口要划切成直口，距搭接面边缘10mm处，相同的铜排划切尺寸应一致。
7)热缩管表面应无裂痕和烧焦，壁厚均匀，端口处不应有张口。
8)支母线长度超过800mm时，每800mm～1000mm间距处需要固定支撑点。
9)绝缘电缆线悬空长度超过500mm时，必须用卡箍固定。
二、二次线作业指导1）将器件进行表面检查，对可以进行手动检查的要进行手动检查，开关器件或带有电源开关的器件检查后应处于断开位置。
2）根据实际接线方案，准备相应长度、相应线径的连接线，原则上是：电压回路选用1.5mm2黑色聚氯乙烯绝缘铜线;电流回路选用2.5mm2黑色聚氯乙烯绝缘铜线（局表：电压回路选用2.5 mm2，电流回路选用4 mm2各色导线）；图纸上有特殊要求的，按要求执行。
3）在连接线的两端均套上线号，套线号的原则：正面视时，线号数字顺序为从左到右读。
无法正视的线号，均应以人右视时，数字顺序从左到右为准。
中置柜说明详解
3
注： 1）在辅助回路额定电压下； 2）若继电器接点启动，但未能开断脱扣线圈电流；
VS1 、 VS1 ＋、 VSm 、 VD4 真空断路器弹簧操动机构技术参数
额定电压
消耗功率 VA/W
储能时间（最大） S
V
VS1
VS1 ＋
VD4
VS1
VS1 ＋
VD4
110
70
90
150
15
10
15
交流
220
70
90
3）相对环境湿度：日平均相对湿度≤ 95％，月平均相对湿度≤ 90％
4）地震裂度： 8 度 5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染 6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足
1 类要求
1
1.2.2 特殊工作条件： 在超过规定的正常的环境条件下使用，请用户和我公司协商。 注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入 柜内加热板，以防绝缘事故与金属腐蚀的发生。
150
15
10
15
110
70
90
140
15
10
15
直流
220
70
90
140
15
10
15
＋
VS1 、 VS1 、 VSm 、 VD4 真空断路器分合闸线圈的电流
额定电压
分闸线圈电流 A
合闸线圈电流 A
V
VS1
VS1 ＋
VD4
VS1
VS1 ＋
VD4
交流
110
1.9~2.2 1.9~2.2 1.9~2.2 1.9~2.2 1.9~2.2 1.9~2.2
10KV中置柜操作说明
10KV 中置柜操作说明一，进线柜送电操作程序1）关闭所有柜门及后封板 ,并锁好。
（处于合位时方可关出线柜下门）2）推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， （推断路器时需把断路器两推拉把手往中间压 ,同时用力往前推 （往柜内推 ）,断路器到达试验位置后 ,放开推 拉把手 ,把手应自动复位。
）手动插上航空插，关上手车室门并锁好。
3）观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，手车试验位置灯、 断路器分闸指示灯和储能指示灯亮， 如所有指示灯均不亮， 则打开上柜门， 确认各母线电源 开关是否合上，如已合上各指示灯仍不亮，则需检修。
）4）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约 20 圈，在摇柄明显受 阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回 路接通，查看相关信号。
（此时手车工作位置灯亮，同时手车试验位置灯灭。
）5）观察，确定外线电源已送至本柜。
（面板开关压下为 ON 位置，如带电显示灯亮表示外电 源已送至本柜断路器下触头。
如带电显示）灯不亮，则需先送外电源至本柜。
）6）操作仪表门上合、 分使断路器合闸送电， 同时仪表门上红色合闸指示灯亮， 绿色分闸指示至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
灯灭，查看其它相关信号，一切正常，送电成功。
操作合、分时，把操作手柄顺时针旋转） 7）如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
（当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP 灯亮，同时IL1 ，IL2 ，IL3 灯任一灯亮或同时亮，则故障为线路过流，如TRIP 灯亮，同时IRF 灯亮，则故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP 按钮手动复位综合继保。
中置柜操作说明
KYN28A-12中置柜操作说明中置柜操作说明使用前应详细阅读本操作程序和中置式开关设备说明书。
虽然开关设备有保证开关设备各部分操作程序的正确连锁，但是操作人员对开关设备个部分的投入和推出，仍需遵守操作规程和技术文本的要求进行。
不应随意操作更不应在操作受阻时，不加分析强行操作，否则容易造成设备损坏，甚至引起严重事故。
带接地刀的出线柜操作说明：1. 将手车装在转运车上并锁好，断路器手车准备由柜外推入柜内前，应认真检查断路器是否完好，无破损，有无漏装附件，有无工具等杂物放在机构箱和开关内，手车是否清洁。
另外大容量手车应将上方散热盖取掉，并将手车起吊装置拆除，确认无问题后，将运转车推倒柜前把小车升到合适位置，并使运转车与开关柜体锁定（以防手车进入柜内时运转车倒退而摔坏手车），打开断路器手车底下部两侧的锁定销，将将手车平稳推入柜内，同时锁定（此锁定销不复位时，摇把插入时，手车不能经行摇进操作）当确认锁定后解除运转车与柜体的所定，将运转车移开。
2.手车进入柜体后，将二次辅助插件插上，并锁定好，以保证二次回路可靠连接，此时手车以处在试验位置，仪表板上开关操控装置实验位置指示灯亮，手车处于断开位置，此时可在主回路未接通的情况下对手车进行电气合、分试验操作（也可用储能摇把通过储能孔对其手动合闸、手动分闸。
有的手车带有控制电源闭锁电磁铁，控制电源有电时，才可合闸，没有电时不可合闸，只可分闸。
一般情况下不通过短路器手车面板上的分、合闸按钮，储能机构对其进行手动操作）。
当手车进入到工作位置准备投入运行时,应先将所有柜门关好，再确认断路器处在分闸位置（断路器的分闸状态可由断路器的手车面板上分、合闸指示灯两方判定，当透过柜体中面板观察时，看到手车面板上短路器分、合状态的指示牌为绿色的“0”时，则判定断路器处于分闸指示绿灯亮。
此绿灯亮时也可确认为短路器在分闸状态）.3.接地刀处在分开状态；要确定接地刀状态，可以首先看接地刀操作孔处连锁弯板是否复位，其次主要（可打开照明灯或用手电筒）通过前下门观察窗，看接地刀的刀口在垂直位置，表示地刀已在分闸状态。
中置柜操作规程标贴(3篇)
第1篇为确保操作人员安全、规范地使用中置柜，特制定本操作规程标贴。
请认真阅读以下内容，并严格遵守操作流程。
一、操作前准备1. 确认中置柜完好，无损坏、漏油、漏气等现象。
2. 熟悉中置柜结构、操作原理及注意事项。
3. 配备必要的安全防护用品，如绝缘手套、绝缘鞋等。
二、操作步骤1. 开启中置柜前，先锁好上下门，确保柜体稳固。
2. 关闭并锁紧前下门，确保接地开关处于合位时方可进行。
3. 打开前中门，将服务手车移动到相应开关柜前并锁定。
4. 解锁手车左右定位机构，推至柜内试验位置，并锁紧。
5. 从手车前眉螺柱上取下二次航空插头，手动插入柜内插座，并锁紧前中门。
6. 将接地开关操作手柄插入操作孔内，逆时针旋转90度，接地开关分闸。
7. 取出接地开关操作手柄，操作孔处联锁板自动弹起并盖住操作孔。
8. 将手车进出专用摇把插入操作机构孔内，顺时针转动约20圈，确保手车处于工作位置。
9. 根据操作票指令，操作控制回路开关，对开关柜进行分合闸操作。
三、停电操作步骤1. 根据操作票指令，操作控制回路开关，对开关柜进行分闸操作。
2. 将手车进出专用摇把插入操作机构孔内，逆时针转动约20圈，确保手车处于试验位置。
3. 二次插头锁定解除，确认电缆连接无误。
四、注意事项1. 操作过程中，严禁随意操作，避免造成设备损坏或安全事故。
2. 操作受阻时，切勿强行操作，应立即停止操作，检查原因并排除故障。
3. 操作过程中，注意保持地面干燥，防止触电事故。
4. 定期检查中置柜，确保设备正常运行。
5. 严禁非专业人员操作中置柜，操作人员需经过专业培训。
五、维护保养1. 定期检查中置柜各部件，确保无松动、磨损等现象。
2. 清洁中置柜内部，保持设备干燥、清洁。
3. 检查接地线连接是否牢固，确保接地可靠。
4. 定期检查操作手柄、摇把等部件，确保其功能正常。
请严格遵守本操作规程，确保中置柜安全、稳定运行。
如有疑问，请联系专业人员。
第2篇为确保中置柜的安全、稳定运行，特制定以下操作规程，请操作人员务必遵守：一、操作前的准备工作1. 确认操作人员已熟悉中置柜的结构、性能及操作规程。
高压中置柜操作方法
高压中置柜操作方法
高压中置柜是一种用于分配和保护高压电力设备的设备。
以下是高压中置柜的操作方法：
1. 准备工作：操作前需要佩戴绝缘手套和工作服，并确保操作区域空气清新，并无易燃、易爆物品。
2. 开启柜门：使用钥匙或特定工具，打开高压中置柜的柜门。
3. 检查状态：检查仪表和指示灯的状态，确保正常工作。
同时检查柜内设备的运行情况，如是否异常、有无异味等。
4. 备份文件：如有需要，在操作前应备份高压中置柜的重要文件和数据。
5. 操作设备：根据实际需要，对高压中置柜内的设备进行操作，包括开启、关闭、调节等。
6. 完成操作：操作完毕后，需将设备恢复到正常状态，关闭必要设备。
7. 关闭柜门：将高压中置柜的柜门关闭，并确保锁紧。
8. 清理工作：清理操作区域，包括清理手套、工具和设备。
9. 记录维护：将操作情况记录下来，包括操作时间、设备状态和操作人员等信息，以备后续参考。
需要注意的是，操作高压中置柜属于高压电器操作，对操作人员的要求较高。
在操作过程中，应严格按照相关规定和安全操作流程进行操作，确保人身安全和设备运行的稳定。
中置柜技术说明
12kV 中置式高压开关柜技术规范及要求12kV 中置式高压开关柜技术规范及要求12kV 中置式高压开关柜供货一览表序号项目名称型号参数单位数量要求交货期备注1 10kV中置式高压开关柜主变进线柜 2000A 柜内配置见一次排列图台 12 10kV中置式高压开关柜馈线柜 630A 柜内配置见一次排列图台 223 10kV中置式高压开关柜母线设备柜 630A 柜内配置见一次排列图台 14 10kV中置式高压开关柜所变柜 630A 柜内配置见一次排列图台 15 10kV中置式高压开关柜母线分段柜 2000A 柜内配置见一次排列图台 16 10kV中置式高压开关柜母线分段隔离柜 2000A 柜内配置见一次排列图台 17 10kV封闭母线桥铜母线 2000A 柜内配置见一次排列图座18 10kV专用小车 630A 台 29 10kV专用小车 2000A 台 110 10kV接地验电小车 630A 台 1说明：1.中置式高压开关柜选用VS1-12断路器。
2.内部组成参见盐城电力设计院初步设计图纸（B0711C-A-08）10kV屋内配电装置一次排列图。
一 12kV移开式交流金属封闭开关柜（中置式）技术规范1、概述1.1 本规范书提出了 110KV德赛化纤变电工程所需12kV户内交流高压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求，如有异议，应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中说明。
1.4本规范书所使用的标准如遇与卖方所执行的标准不一致时，应按较高标准执行。
1.5投标产品必须是国家经贸委推荐城农网改造设备名册目录内产品。
应获得I SO9000资格认证书或具备等同的质量资格认证证书和提供该类设备有效的型式试验报告或鉴定证书，必须制造与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了二年或更长一些的时间，有良好的运行业绩。
中置柜开关操作方法
中置柜开关操作方法中置柜开关操作方法中置柜开关是家庭或办公室电气系统中常见的一种开关装置。
它被设计用于控制电路的通断，确保电器设备的安全运行。
下面将详细介绍中置柜开关的操作方法。
一、准备工作：1. 首先，在进行任何操作之前，确保电源已经关闭。
可以通过断开主电源开关或拔掉插座上的电源插头来实现这一步骤。
2. 确保自己穿着干燥的衣物和穿着绝缘手套。
这样可以有效地避免电击风险。
3. 检查中置柜开关周围的环境是否安全。
确保开关周围没有易燃物质或其他危险物品。
二、认识中置柜开关的组成部分：1. 熔断器（MCCB）：中置柜中的主要开关，用于控制整个电路的通断。
它可以通过手动或自动操作来打开或关闭电路。
2. 灯：通常在中置柜开关上面有一个小灯，用于指示开关的状态。
当灯亮时，表示电路处于通电状态；当灯熄灭时，表示电路已经断电。
3. 电流表：一些较复杂的中置柜开关上会有电流表，用于显示电路中的电流值。
三、打开中置柜开关：1. 手动操作：将手轻轻推向中置柜开关上。
通常，你会感到一点阻力，这是正常现象，不必担心。
然后，用适量的力量向下推动手，直到开关完全下降为止。
2. 自动操作：有些中置柜开关具有自动功能。
您只需按下开关上的按钮，它将自动打开并断开电路。
四、关闭中置柜开关：1. 手动操作：将手轻轻推向中置柜开关上。
然后，用适量的力量向上推动手，直到开关完全抬起为止。
2. 自动操作：按下开关上的按钮，它将自动关闭并连接电路。
五、注意事项：1. 在操作中置柜开关时，应确保手部干燥，以防止电击事故发生。
2. 如果中置柜开关上的灯亮着，表示电路正在通电，请小心触摸，避免触电。
3. 如果您不确定中置柜开关的位置，请不要随意操作，以免影响电器设备的正常运行。
应该请专业人员来进行操作或咨询。
4. 如果发现中置柜开关损坏或故障，应立即停止使用并联系专业维修人员进行检修或更换。
5. 在使用中置柜开关时，不要将手指或其他物体放入开关内部的缝隙中，以免造成伤害或短路。
KYN28中置柜操作方法
KYN28中置柜操作方法一、简述1．KYN28中置柜（铠装式交流金属封闭开关设备），其柜体材料分别采用进口敷铝锌板和优质冷扎钢板两种，内配置真空断路器（VD4，VS1，3AH型）；开关设备为三相交流50HZ户内成套配电设备，用于3.6，7.2，12KV电力网络进行控制，保护及监控。
2．具有较高的五防功能，每一步操作都要求按程序进行。
不能跨越步骤操作：①防止误操作断路器；②防止误操作隔离开关（带负荷拉手车）；③防止带电合接地开关；④防止接地开关在接地位置送电；⑤防止误入带电间隔；3．在操作过程中遇到机械卡壳或机械故障，不能强行操作，应检查是否有操作错误或确定存在机械故障。
强行操作可能会引起故障扩大或损坏机构。
所以在操作前应了解整个配电系统情况。
并详细了解柜体操作步骤后才能操作。
二．开关柜结构特点：本开关设备共分为断路器室，母线室，电缆室和继电器室；1．断路器室：室内安装特定的导轨，供断路器手车在内滑行与工作，手车并在工作位置，试验位置之间移动；手车从试验位置移至工作位置过程中，装在母线室和电缆室内静触头盒的活门自动打开，反方向移动手车则安全覆盖，从而使操作人员不触及带电体。
2．母线室：3．电缆室：电缆室的后壁可安装电流互感器，接地开关，避雷器等电气设备；4．继电器室：可装继电保护元件，仪表，带电监察指示器以及一些特殊要求的二次设备。
三、连锁要求：1．带电闭锁柜后门打开，即带电情况下不允许打开后门；2．真空断路器手车工作位置闭锁接地刀合闸；3．接地刀分闸闭锁柜后门打开，即接地开关合闸时，才允许打开后门；4．关闭后门才允许合接地刀；5．真空断路器手车在分闸状态，才能摇至试验位置；四、操作步骤1、合闸操作：（1）关柜体后门（后门要完全关闭，不能有松动现象，联锁机构被完全压下。
）（2）关柜体前下门（前下门要完全关闭，不能有松动现象，前门闭锁机构进入正确位置。
）（3）分接地刀（使用接地刀手柄按分闸方向操作分闸。
