2.4隧道洞门型式方案比选洞门型式方案比选表2-2洞门型式方案的选择：线路洞门左侧洞门处也属于V级围岩，地势较陡，地质条件较差，纵向推力较大，综合比较决定采用冀墙式洞门。
线路右侧洞门处虽然处属于V级围岩，但其洞口周边地形比较平坦，方便施工，采用了削竹式洞门。
2.4.1洞门构造要求按《公路隧道设计规范》（JTG-2004）,洞门构造要求为：1、洞门仰坡坡脚至洞门墙背的水平距离不宜小于1.5m，洞门端墙与仰坡之间水沟的沟底至衬砌拱顶外缘的高度不小于 1.0m，洞门墙顶高出仰坡脚不小于0.5m。
2、洞门墙应根据实际需要设置伸缩缝、沉降缝和泄水孔；洞门墙的厚度可按计算或结合其他工程类比确定。
3、洞门墙基础必须置于稳固地基上，应视地基及地形条件，埋置足够深度，保证洞门的稳定。
基底埋入土质地基的深度不小于 1.0m，嵌入岩石地基的深度不小于0.5m；基底标高应在最大冻结线以下不小于0.25m。
基底埋置深度应大于墙边各种沟、槽基底的埋置深度。
4、松软地基上的基础，可采取加固基础措施。
洞门结构应满足抗震要求。
2.4.2 验算满足条件采用挡墙式洞门时，洞门墙可视为挡土墙，按极限状态验算，并应验算绕墙趾倾覆及沿基底滑动的稳定性。
验算时应符合表2-3和表2-4（《公路隧道设计规范》JTG-2004）的规定，并应符合《公路路基设计规范》、《公路砖石及混凝土桥涵设计规范》、《公路桥涵地基与基础设计规范》的有关规定。
洞门墙设计参数表2-3洞门主要验算规定表2-42.4.3洞门结构设计计算计算参数如下：（1）边、仰坡坡度1:1.5；（2）仰坡坡脚ε=30°，tanε=0.58，tanα=0.1；（3）地层容重γ=17kN/m3;（4）地层计算摩擦角 =40°；(5) 基底摩擦系数0.4；(6) 基底控制应力[σ]=0.25Mpa2.4.3.1建筑材料的容重和容许应力洞门材料选用C25混凝土，容许压应力[σa]=0.5MPa，重度γ'=23KN/ m3。
涵洞翼墙墙身及基础计算公式
管径
路线交角
墙长
八字墙与 八字墙与 涵交角上 涵交角下
铺砌厚
截水墙斜 宽
截水墙厚
1.5
68
2.255
30
30
0.4 0.431 1.2
正翼墙 一加一减
管径
路线交角
墙长
八字墙与 八字墙与 涵交角上 涵交角下
铺砌厚
截水墙斜 宽
截水墙厚
1.5
45
2.255
5
30
0.4 0.566 1.2
反翼墙双 加
管径
路线交角
墙长
八字墙与 八字墙与 涵交角上 涵交角下
铺砌厚
截水墙斜 宽
截水墙厚
1.5
130 2.255
50
10
0.4 0.431 1.2
反翼墙 一加一减
管径
路线交角
墙长
八字墙与 八字墙与 涵交角上 涵交角下
铺砌厚
截水墙斜 宽
截水墙厚
1.5
135 2.255
30
5
0.4 0.566 1.2
铺砌远洞
铺砌近洞 口宽/截 截水墙近 截水墙垂 单侧洞口 单侧截水 双侧洞口 双侧截水
口宽 水墙远洞 洞口长 宽 铺砌量 墙量 铺砌量 墙量
口长
1.617802 4.82099 4.253342 0.399616 2.9
2.2
5.8
4.4
铺砌远洞
铺砌近洞 口宽/截 截水墙近 截水墙垂 单侧洞口 单侧截水 双侧洞口 双侧截水
2.1
7
4.2
铺砌远洞
铺砌近洞 口宽/截 截水墙近 截水墙垂 单侧洞口 单侧截水 双侧洞口 双侧截水
洞门计算书
洞门计算书隧道洞门设计及稳定性验算一、概况金鸡山隧道为分离式单向行车双线隧道，隧道右洞进口为W级围岩，隧道右洞进口为皿级围岩，隧道区中部为分水岭，两侧沟谷切割较深，地表径流水水量较少，仅进口段处于冲沟交汇处（尤其右洞口）地表水较发育，出口段左右洞口均为V级围岩。
隧道入口洞门形式皆按照W级设计，采用端墙式洞门，出口洞门形式皆采用翼墙式洞门。
洞门设计计算参数洞门墙主要验算规定二、进口段洞门结构设计计算（端墙式）（一）基本参数1.计算参数1）边、仰坡坡度1 : 0.752）计算摩擦角® =53°3）仰坡坡角tan £ =1.334）重度丫=24KN/m5）基底摩擦系数f=0.56）墙身斜度1:0.17）基底控制应力[（T ]=0.6MPa2.建筑材料容重及容许应力1）墙的材料为粗料石砌体，石料的强度等级为Mu10Q水泥砂浆的强度等级为M1Q2）容许压应力[（T ]=5Mpa,重度丫t=25KN/m。
3.洞门各部尺寸拟定根据《公路隧道设计规范》（JTG-2004）,结合洞门所处地段的工程地质条件，拟定洞门的高度：H=12m其中基底埋入地基的深度为1.5m, 洞门与仰坡之间的水沟的沟底至衬砌拱顶外缘的高度1m洞门与仰坡间的水沟深度为0.5m，洞门墙顶高出仰坡坡脚0.5m，洞口仰坡坡脚至洞门墙背的水平距离为2m墙厚1.3m，设计仰坡为1:1,具体见图。
（二）洞门土压力计算根据《公路隧道设计规范》（JTG-2004），洞门土压力计算图示具体见图1。
最危险滑裂面与垂直面之间的夹角：—=h° 饥tan2申+tan^ tan 色- J(1 +tan2®)(tan® -ta石j(tan® + tan^ ]1 - taz tan^ ) tan 2~: :tan呂(1 + tan ® )-tan®(1 — tan^ tan^)式中：£、a ——地面坡角与墙面倾角(°)；「一一围岩计算摩擦角（）当时当片0吋代入数据，得Tan w =0.4031, w =21.95°根据《公路隧道设计规范》(JTG —2004 ) , 土压力：1E H2 h0 h'—h b btan*：-tan ： 1 -tan ：tan ；tan［心亠「［1 -tan，tan ；atan ■ - tan_：i 式中:E——土压力（KN）;地层重度 KN / m3 ;----- 侧压力系数；■——墙背土体破裂角；代入数据，得:■ =0.078; h o =3.0843m;h' = 6.7135m; E =87.1567kN由E计算得：E x = E *cos、：—iE y = E ・sin :••注 i:-■■3式中：：——墙背摩擦角代入数据得：E x =72.2561kNE y =48.7374kN（三）洞门抗倾覆验算翼墙计算图示如图2所示，挡土墙在荷载作用下应绕时应满0点产生倾覆足下式：K0 M L 1.6Z M0' M y 二 G Z G E y Z y二.Mo 二 E xZx代入数值得:G=325kN ；Z x=4m;Z y= 1.72m; Z G= 1.28m;刀 M =499.8783kN • m 刀 M=289.0244kN • mG = bBHZ y Z GH tan。
涵洞洞口建筑工程数量计算

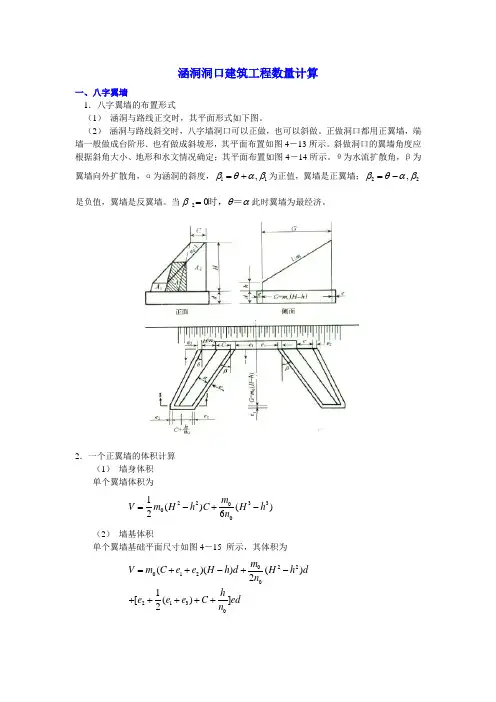

涵洞洞口建筑工程数量计算一、八字翼墙1．八字翼墙的布置形式（1） 涵洞与路线正交时，其平面形式如下图。
（2） 涵洞与路线斜交时，八字墙洞口可以正做，也可以斜做。
正做洞口都用正翼墙，端墙一般做成台阶形．也有做成斜坡形，其平面布置如图4－13所示。
斜做洞口的翼墙角度应根据斜角大小、地形和水文情况确定；其平面布置如图4－14所示。
θ为水流扩散角，β为翼墙向外扩散角，α为涵洞的斜度，11,βθαβ=+为正值，翼墙是正翼墙；22,βθαβ=-是负值，翼墙是反翼墙。
当20βθα=时，＝此时翼墙为最经济。
2．一个正翼墙的体积计算 （1） 墙身体积 单个翼墙体积为22330001()()26m V m Hh C H h n =-+-（2） 墙基体积单个翼墙基础平面尺寸如图4－15 所示，其体积为22001202130()()()21[()]2m V m C e e H h d Hh dn h e e e C edn =++-+-+++++斜交正做的八字翼墙 斜交斜做的八字翼墙八字翼墙基础二、 锥形护坡1．一个正锥形护坡的体积计算 （1)锥形护坡体积 ① 片石砌体 单个锥形护坡外形如图4－所示，其体积为33101()12V V V mn H H π=-=-外内 （3－3）式中：H 0 －内锥平均高度0H H =-0α=0β=t －片石厚度② 砂跞垫层1212t V V t ≈式中：t 1－砂跞垫层厚度 ③ 锥心填土：312V V V V =--外锥形护坡勾缝表面积（090θ＝）2001()12A m n H παβ=+（2) 锥形体积其值为椭圆周长的1/4和基础截面积的乘积。
由图4－可知()()000011[2]444s V b d a b Kb d K m n H e b b d ππ==+=++- （式中：K －周长系数（其值可从表3－1查得，见教材）。
翼墙计算

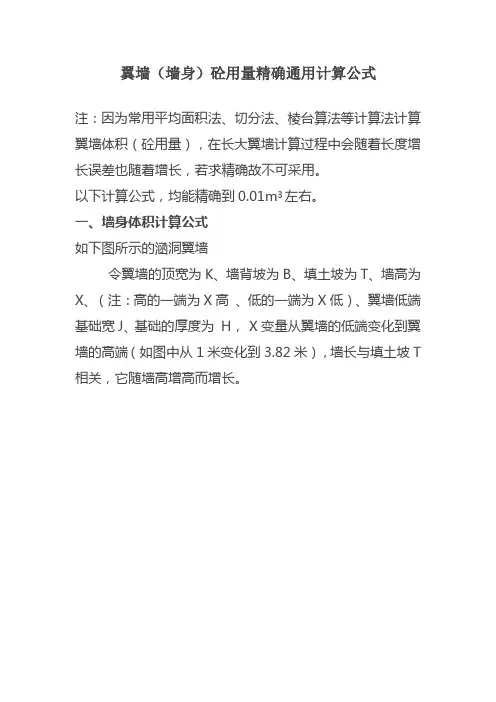

翼墙（墙身）砼用量精确通用计算公式
注：因为常用平均面积法、切分法、棱台算法等计算法计算翼墙体积（砼用量），在长大翼墙计算过程中会随着长度增长误差也随着增长，若求精确故不可采用。
以下计算公式，均能精确到0.01m3左右。
一、墙身体积计算公式
如下图所示的涵洞翼墙
令翼墙的顶宽为K、墙背坡为B、填土坡为T、墙高为X、（注：高的一端为X高、低的一端为X低）、翼墙低端基础宽J、基础的厚度为H，X变量从翼墙的低端变化到翼墙的高端（如图中从1米变化到3.82米），墙长与填土坡T 相关，它随墙高增高而增长。
即：墙长=T(X高－X低)。
墙身体积计算公式推导如下：将(2)式脱出积分公式整理得
二、墙身体积计算例
上图中K=0.46、B=3.75、T=1.5、X低=1、X高=3.82三、基础体积计算公式
将(4)式脱出积分公式整理得
四、基础体积计算例
上图中T=1.5、J=1.18、H=0.6 、X=3.82-1=2.82。
有关涵洞设计应该注意的几点问题
有关涵洞设计应该注意的几点问题(对于新手)1、涵长计算对于正交涵洞，用《见习日记》中或者《铁路小桥涵设计》中记录的公式，正确计算涵洞长度；对于斜交涵洞，用《标准图》中的公式，正确计算涵洞长度。
斜交斜做盖板涵入口靠上坡端涵长计算（采用第二法计算——对于陡坡涵洞）公式为：jm jm tg jm D W m a H L θθθsin cos )1(4.02)2.0(μμ⨯+++--=下上下上 （第二法）=m i j jm tg jm D W m a H )(sin cos )1(4.02)2.0(-⨯+++--θθθμμ下上 （第一法）２、涵洞涵身分节 首先确定出入口定长，（正交）一般情况翼墙式洞门为１米,端墙式洞门为2米，（斜交定长查斜交涵洞兰图中的B o 值）然后，按３米或２米的涵节分节，沉降缝一般设置为３厘米。
用适当的涵节加沉降缝加出入口定长凑足涵长，不够或多出部分，用最后一节涵节变化满足，应保证宁长勿短的要求。
具体计算公式为：整个涵长＝１(或2)＋n ×涵节长度＋（n+1）×０.０３＋１(或2) ３、涵洞数量计算及查表注意，在查表时，涵身数量等于表中所查数据乘以各涵节相加的涵身长，而不是乘以总涵长；出入口数量计算时，应注意是否有提高节，当有提高节时，可以直接用查到的出口加上入口数量即可；若无提高节，则用出口数量乘以２则为出入口数量。
４、标高控制设计时，必须满足轨底至盖板顶≥0.41(0.8)米的最低要求，用公式表示为:41.086.0≥---+gbh hjng zxxsmbg ljbg d h H H (0.8)上式中:H——线路中心路肩标高jlbgH——涵洞中心泄水面标高(为未知)zxxsmbgh——涵洞内部高度hjngd——盖板厚度gbh用上式求出最大的泄水面标高后,再根据拟订的泄水面坡度,反推到上游路肩垂直对下来的泄水面处的标高,再用上式检算是否满足大于等于0.41的要求,如不满足,应适当降低泄水面标高,直到刚好满足时为最佳(因为此时既满足规范要求,又做到了尽量少开挖基础)。
《翼墙式洞门计算》
第四章洞门设计《规范》关于洞口的一般规定1.洞口位置应根据地形、地质条件，同时结合环境保护、洞外有关工程及施工条件、营运要求，通过经济、技术比较确定。
2.隧道应遵循“早进洞、晚出洞”的原则，不得大挖大刷，确保边坡及仰坡的稳定。
3•洞口边坡、仰坡顶面及其周圉，应根据情况设置排水沟及截水沟，并和路基排水系统综合考虑布置。
4.洞门设计应与自然环境相协调。
4. L 1确定洞门位置洞口位置的确定应符合下列要求1.洞口的边坡及仰坡必须保证稳定。
2.洞口位置应设于山坡稳定、地质条件较好处。
3•位于悬崖陡壁下的洞口，不宜切削原山坡；应避免在不稳定的悬崖陡壁下进洞。
4・跨沟或沿沟进洞时，应考虑水文情况，结合防排水工程，充分比选后确定。
5.漫坡地段的洞口位置，应结合洞外路堑地质、弃渣、排水及施工等因素综合分析确定。
6.洞口设计应考虑与附近的地面建筑及地下埋设物的相互影响，必要时采取防范措施。
7•洞门宜与隧道轴线正交；地质条件较好；做好防护；设置明洞。
洞口地质条件洞口入口端位于山体斜坡下部，斜坡自然坡度约35°左右，隧道轴线与地形等高线在右洞为大角度相交，位置较好，覆盖层为碎石质土等残坡积物，厚度约0.50〜3. Om,下伏基岩为弱风化硅质岩，强度高，岩体破碎呈块碎石镶嵌结构。
岩层表层裂隙较发育，在浅部略有张开，往下闭合：岩层走向与线路近正交，倾向与坡向相近，倾角25〜35°,自然边坡较稳定，开挖后易产生崩塌及顺层滑动。
出口端洞门位于侧冲沟中，沟底地形较缓，地形坡度约8。
o覆盖层为可塑状亚粘土，厚度3m左右，下伏强弱风化炭质硅质板岩、灰岩、泥质砂岩，岩体破碎，开挖后稳定性差。
进出口均位于山体斜坡下部及冲沟中，洞门以上汇水面积较大，易形成短暂性小洪流，对洞口易产生不利影响，应采取截水措施。
4.1・2确定洞门类型洞门类型及适用条件洞门的形式很多，从构造形式、建筑材料以及相对位置等可以划分许多类型。
LJ前，我国公路隧道的洞门形式有：端墙式洞门翼墙式洞门环框式洞门台阶式洞门柱式洞门遮光棚式洞门等。
八字墙翼墙
八字墙翼墙（墙身）砼用量精确通用计算公式推导
*注：因为常用平均面积法、切分法、棱台算法等计算法计算翼墙体积（砼用量），在长大翼墙计算过程中会随着长度增长误差也随着增长，若求精确故不可采用。
以下计算公式，均能精确到0.01m3左右。
一、墙身体积计算公式
如下图所示的涵洞翼墙
令翼墙的顶宽为K、墙背坡为B、填土坡为T、墙高为X、（注：高的一端为X高、低的一端为X低）、翼墙低端基础宽J、基础的厚度为 H， X变量从翼墙的低端变化到翼墙的高端（如图中从1米变化到3.82米），墙长与填土坡T相关，它随墙高增高而增长。
即：墙长=T(X高－X低)。
墙身体积计算公式推导如下：
将(2)式脱出积分公式整理得
二、墙身体积计算例
上图中K=0.46、B=3.75、T=1.5、X低=1、X高=3.82
三、基础体积计算公式
将 (4)式脱出积分公式整理得
四、基础体积计算例
上图中 T=1.5、J=1.18、H=0.6 、X=3.82-1=2.82。
涵洞翼墙计算
涵洞翼墙计算课时授课计划引入：上一节课主要讲了有关涵洞施工技术的概述及其施工准备工作。
知识目标：通过本单元学习，使学生能够：1、了解现场预制2、掌握现场浇筑3、涵洞工程量计算技能目标：懂涵洞设计、精通施工、会进行施工质量管理。
（在此点击课件7）涵洞洞口建筑工程数量计算一、八字翼墙1．八字翼墙的布置形式（1）涵洞与路线正交时，其平面形式如下图。
（2）涵洞与路线斜交时，八字墙洞口可以正做，也可以斜做。
正做洞口都用正翼墙，端墙一般做成台阶形．也有做成斜坡形，其平面布置如图4－13所示。
斜做洞口的翼墙角度应根据斜角大小、地形和水文情况确定；其平面布置如图4－14所示。
θ为水流扩散角，β为翼墙向外扩散角，α为涵洞的斜度，11,βθαβ=+为正值，翼墙是正翼墙；22,βθαβ=-是负值，翼墙是反翼墙。
当20βθα=时，＝此时翼墙为最经济。
2．一个正翼墙的体积计算（1）墙身体积单个翼墙体积为22330001()()26m V m H h C H h n =-+-（2）墙基体积单个翼墙基础平面尺寸如图4－15 所示，其体积为22001202130()()()21[()]2m V m C e e H h d H h d n h e e e C edn =++-+-+++++斜交正做的八字翼墙斜交斜做的八字翼墙八字翼墙基础二、锥形护坡1．一个正锥形护坡的体积计算（1)锥形护坡体积① 片石砌体单个锥形护坡外形如图4－所示，其体积为33101()12V V V mn H H π=-=-外内（3－3）式中：H 0 －内锥平均高度0H H =0α=0β=t －片石厚度② 砂跞垫层1212t V V t ≈式中：t 1－砂跞垫层厚度③ 锥心填土：312V V V V =--外锥形护坡勾缝表面积（090θ＝）2001()12A mn H παβ=+ （2) 锥形体积其值为椭圆周长的1/4和基础截面积的乘积。
由图4－可知()()000011[2]444s V b d a b Kb d K m n H e b b d ππ==+=++- （式中：K －周长系数（其值可从表3－1查得，见教材）。
洞口八字墙尺寸及工程量计算
1449.5 1138.2
大
小
631.0 631.0
91.8 91.8
55
-20
2.61 3.54
87.2 53.2
122.4 79.1
155.2 101.2
329.2 231.2
362.0 253.3
17.4 10.6
15.4 11.4
808.8 808.8
1155.1 294.4
右幅
小
大
528.5 528.5
105.1 105.1
-20
55
3.54 2.61
53.2 87.2
82.9 127.5
104.9 160.3
202.3 289.9
224.4 322.7
10.6 17.4
11.4 15.4
635.1 635.1
231.2 907.0
全桥工程数量表
八字翼墙 M12.5浆砌片石
墙身 55.72
单位：m3
M12.5浆砌块石 镶面厚30厘米
18.98781 18.99 27.85818 27.86 18.24658 18.24658
正 501 101.1 55 2.61 87.2 125.9 158.8 279.3 312.2 17.4 15.4 599.9 856.7
反 501 101.1 -20 3.54 53.2 81.7 103.8 194.6 216.6 10.6 11.4 599.9 218.3
T= 基础 墙身 30cm墙身镶面
正反翼墙工程量之和
基础 墙身 30cm墙身镶面
1.5 50 cm 4 10 cm 80 cm 501 cm 101.1 cm -20 °
洞门计算
2.4隧道洞门型式方案比选洞门型式方案比选表2-2洞门型式方案的选择：线路洞门左侧洞门处也属于V级围岩，地势较陡，地质条件较差，纵向推力较大，综合比较决定采用冀墙式洞门。
线路右侧洞门处虽然处属于V级围岩，但其洞口周边地形比较平坦，方便施工，采用了削竹式洞门。
2.4.1洞门构造要求按《公路隧道设计规范》（JTG-2004）,洞门构造要求为：1、洞门仰坡坡脚至洞门墙背的水平距离不宜小于1.5m，洞门端墙与仰坡之间水沟的沟底至衬砌拱顶外缘的高度不小于 1.0m，洞门墙顶高出仰坡脚不小于0.5m。
2、洞门墙应根据实际需要设置伸缩缝、沉降缝和泄水孔；洞门墙的厚度可按计算或结合其他工程类比确定。
3、洞门墙基础必须置于稳固地基上，应视地基及地形条件，埋置足够深度，保证洞门的稳定。
基底埋入土质地基的深度不小于 1.0m，嵌入岩石地基的深度不小于0.5m；基底标高应在最大冻结线以下不小于0.25m。
基底埋置深度应大于墙边各种沟、槽基底的埋置深度。
4、松软地基上的基础，可采取加固基础措施。
洞门结构应满足抗震要求。
2.4.2 验算满足条件采用挡墙式洞门时，洞门墙可视为挡土墙，按极限状态验算，并应验算绕墙趾倾覆及沿基底滑动的稳定性。
验算时应符合表2-3和表2-4（《公路隧道设计规范》JTG-2004）的规定，并应符合《公路路基设计规范》、《公路砖石及混凝土桥涵设计规范》、《公路桥涵地基与基础设计规范》的有关规定。
洞门墙设计参数表2-3洞门主要验算规定表2-42.4.3洞门结构设计计算计算参数如下：（1）边、仰坡坡度1:1.5；（2）仰坡坡脚ε=30°，tanε=0.58，tanα=0.1；（3）地层容重γ=17kN/m3;（4）地层计算摩擦角 =40°；(5) 基底摩擦系数0.4；(6) 基底控制应力[σ]=0.25Mpa2.4.3.1建筑材料的容重和容许应力洞门材料选用C25混凝土，容许压应力[σa]=0.5MPa，重度γ'=23KN/ m3。
翼墙计算
八字墙翼墙（墙身）砼用量精确通用计算公式推
导
*注：因为常用平均面积法、切分法、棱台算法等计算法计算翼墙体积（砼用量），在长大翼墙计算过程中会随着长度增长误差也随着增长，若求精确故不可采用。
以下计算公式，均能精确到0.01m3左右。
一、墙身体积计算公式
如下图所示的涵洞翼墙
令翼墙的顶宽为K、墙背坡为B、填土坡为T、墙高为X、（注：高的一端为X高、低的一端为X低）、翼墙低端基础宽J、基础的厚度为 H， X变量从翼墙的低端变化到翼墙的高端（如图中从1米变化
到3.82米），墙长与填土坡T相关，它随墙高增高而增长。
即：墙长=T(X高－X低)。
墙身体积计算公式推导如下：
将(2)式脱出积分公式整理得
二、墙身体积计算例
上图中K=0.46、B=3.75、T=1.5、X低=1、X高=3.82
三、基础体积计算公式
将 (4)式脱出积分公式整理得
四、基础体积计算例
上图中 T=1.5、J=1.18、H=0.6 、X=3.82-1=2.82。
翼墙式隧道洞门强度及稳定性验算研究
式中：
（1） 式中：
因此，可得：ω=33.128°
（2） 土压力的计算 土压力 E：
土压力 E 距墙脚点距离：C1=H′/3=2.4m （5）
2.1.2 稳定性及强度的检算 （1） 倾覆稳定的验算
（2）
（3）
（6） 满足倾覆稳定的要求。 （2） 滑动稳定的验算
（4）
（7）
2011 年 2 期(总第 74 期) 121
120 2011 年 2 期(总第 74 期)
图 2 洞门挡土墙计算图示
（2） 验算洞门主墙受力最大的 A 部分与翼墙共同作 用部分 （条带Ⅱ宽 1m） 作为验算条带的滑动稳定性。
（3） 验算端墙时取 B 部分 （条带Ⅲ宽 0.5m） 作为 验算条带，视其为基础落在衬砌顶上，而与 A 部分无联 系的挡土墙检算其强度和稳定性，验算其强度和稳定 性。
（13）
满足倾覆稳定的要求。 （2） 滑动稳定的验算
2.2.1 土压力的计算
(20)
λ =0.2236，端 墙 墙 高 H =12.302m，墙 背 填 土 高 度
122 2011 年 2 期(总第 74 期)
满足滑动稳定的要求。 （3） 合力的偏心距的验算
(21)
满足基底合力的偏心距。
（4） 基底压应力的验算
桥隧工程
翼墙式隧道洞门强度及稳定性验算研究
谢建华，杨玉凤
（赣康高速公路有限责任公司环城高速项目办，江西 赣州 341000）
摘 要：在洞口地质较差，山体水平推力较大时，采用翼墙式洞门，使端墙和翼墙共同作用抵抗山体水平推力，
可增强洞门的抗滑动和抗倾覆的能力。本文详细阐述了翼墙式洞门强度和稳定性的计算过程，供广大工程技术人
炉坪隧道位于芷江县大洪山乡乡政府以东约 4km， 为分离式单向行车双线隧道。隧道左线起讫桩号为 ZK51 +637 ~ZK52 +219, 全 长 582m， 右 线 起 讫 桩 号 为 YK51+652～YK52+205,全长 553m。洞口进出口皆为Ⅳ级 围岩，围岩为强弱风化硅化板岩，裂隙较发育，岩体被 切割呈块石状，自然边坡都较为稳定，围岩地质状况都 较好。洞门形式皆采用翼墙式洞门。
洞门计算书--实用.docx
隧道洞门设计及稳定性验算一、概况金鸡山隧道为分离式单向行车双线隧道，隧道右洞进口为Ⅳ级围岩，隧道右洞进口为Ⅲ级围岩，隧道区中部为分水岭，两侧沟谷切割较深，地表径流水水量较少，仅进口段处于冲沟交汇处（尤其右洞口）地表水较发育，出口段左右洞口均为Ⅴ级围岩。
隧道入口洞门形式皆按照Ⅳ级设计，采用端墙式洞门，出口洞门形式皆采用翼墙式洞门。
洞门设计计算参数洞门墙主要验算规定二、进口段洞门结构设计计算（端墙式）（一）基本参数1.计算参数1)边、仰坡坡度 1 ：2)计算摩擦角ψ=53°3)仰坡坡角 tan ε=34) 重度γ=24KN/m5) 基底摩擦系数 f=6) 墙身斜度 1:7) 基底控制应力 [ σ ]=2. 建筑材料容重及容许应力1)墙的材料为粗料石砌体，石料的强度等级为 Mu100，水泥砂浆的强度等级为 M10。
32) 容许压应力 [ σ]=5Mpa，重度γt =25KN/m。
3.洞门各部尺寸拟定根据《公路隧道设计规范》（JTG-2004），结合洞门所处地段的工程地质条件，拟定洞门的高度： H=12m；其中基底埋入地基的深度为，洞门与仰坡之间的水沟的沟底至衬砌拱顶外缘的高度 1m，洞门与仰坡间的水沟深度为，洞门墙顶高出仰坡坡脚，洞口仰坡坡脚至洞门墙背的水平距离为 2m，墙厚，设计仰坡为 1:1, 具体见图。
（二）洞门土压力计算根据《公路隧道设计规范》（JTG-2004），洞门土压力计算图示具体见图 1。
最危险滑裂面与垂直面之间的夹角：2htan2tan tan(1tan2) tan tan tan tan 1 tan tantan tan 1tan2tan1tan tan 式中：ε、α——地面坡角与墙面倾角（°）；——围岩计算摩擦角（）图1代入数据，得Tanω=，ω =°根据《公路隧道设计规范》（ JTG — 2004 ），土压力：E1H 2h 0h' h0 b2tan tan 1 tan tantan1tan tanh'atan tan式中：E ——土压力（ KN）;——地层重度 KN / m3；——侧压力系数；——墙背土体破裂角；代入数据，得：0.078； h0 3.0843m; h' 6.7135m; E 87.1567kN 由 E计算得：E x E ? cosE y E ? sin23式中：——墙背摩擦角代入数据得：E x72.2561kNE y48.7374kN（三）洞门抗倾覆验算翼墙计算图示如图 2 所示，挡土墙在荷载作用下应绕O点产生倾覆时应满足下式： K 0M y1.6 M 0图 2 G bBHZ x H 3Z y B H tan3Z GB H tan2M y G Z G E y Z y M 0E x Z x代入数值得：G=325kN ; Z x4m; Z y 1.72m; Z G 1.28m;∑M y = ·m；∑ M0=·mM 代入 K 0M y1.7294 1.6 0故抗倾覆稳定性满足要求。
隧道翼墙式洞门计算教程
按《公路隧道设计规范》（JTG-2004）,洞门构造要求为： (1)洞门仰坡坡脚至洞门墙背的水平距离不宜小于 1.5m，洞门端墙与仰坡之间水
沟的沟底至衬砌拱顶外缘的高度不小于 1.0m，洞门墙顶高出仰坡脚不小于 0.5m。 (2)洞门墙应根据实际需要设置伸缩缝、沉降缝和泄水孔；洞门墙的厚度可按计 算或结合其他工程类比确定。 (3)洞门墙基础必须置于稳固地基上，应视地基及地形条件，埋置足够深度，保 证洞门的稳定。基底埋入土质地基的深度不小于 1.0m，嵌入岩石地基的深度 不小于 0.5m；基底标高应在最大冻结线以下不小于 0.25m。基底埋置深度应 大于墙边各种沟、槽基底的埋置深度。 (4)松软地基上的基础，可采取加固基础措施。洞门结构应满足抗震要求。
4.2.2 建筑材料的容重和容许应力 （1）墙端的材料为水泥砂浆片石砌体，片石的强度等级为 Mu100，水泥砂浆的
强度等级为 M10。 （2）容许压应力【σa】=2.2Mpa，重度γt=22KN/ m3。
4.2.3 洞门各部尺寸的拟定
4.洞门设计应与自然环境相协调。
4.1.1 确定洞门位置洞口位置的确定应符合下列要求
1.洞口的边坡及仰坡必须保证稳定。 2.洞口位置应设于山坡稳定、地质条件较好处。 3.位于悬崖陡壁下的洞口，不宜切削原山坡；应避免在不稳定的悬崖陡壁下进洞。 4.跨沟或沿沟进洞时，应考虑水文情况，结合防排水工程，充分比选后确定。 5.漫坡地段的洞口位置，应结合洞外路堑地质、弃渣、排水及施工等因素综合分 析确定。 6.洞口设计应考虑与附近的地面建筑及地下埋设物的相互影响，必要时采取防范
当洞门傍山侧坡地区，洞门一侧边坡较高时，为减小仰坡高度及外露长度， 可以将端墙顶部改为逐步升级的台阶形式，以适应地形的特点，减少仰坡土石方 开挖量。 遮光棚式洞门
涵洞八字墙工程量计算公式推导
涵洞八字墙工程量计算公式推导*注：因为常用平均面积法、切分法、棱台算法等计算法计算翼墙体积（砼用量），在长大翼墙计算过程中会随着长度增长误差也随着增长，若求精确故不可采用。
以下计算公式，均能精确到0.01m3左右。
一、墙身体积计算公式如下图所示的涵洞翼墙、低的令翼墙的顶宽为K、墙背坡为B、填土坡为T、墙高为X、（注：高的一端为X高一端为X）、翼墙低端基础宽J、基础的厚度为H，X变量从翼墙的低端变化到翼墙的低高端（如图中从1米变化到3.82米），墙长与填土坡T相关，它随墙高增高而增长。
即：墙长=T(X 高－X 低)。
墙身体积计算公式推导如下：将(2)式脱出积分公式整理得二、墙身体积计算例上图中K=0.46、B=3.75、T=1.5、X 低=1、X 高=3.82339.875.36182.35.12182.346.05.113322=⨯-⨯+-⨯⨯=）（）（、体积339.875.36182.35.1246.023.4182.3233=⨯-⨯+⨯⨯+=）（）（、体积三、基础体积计算公式）（）（基础体积低高40dx X x x BTH TJH ⎰+=-将 (4)式脱出积分公式整理得其实八字墙基础是底面为梯形的一个棱柱体 基础体积=梯形面积乘以高 四、基础体积计算例上图中 T=1.5、J=1.18、H=0.6 、X=3.82-1=2.82949.382.275.326.05.182.26.018.15.112=⨯⨯⨯+⨯⨯⨯=、基础体积947.36.0223.418.193.12=⨯⨯+=）（、基础体积欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
洞门检算参考
3. 洞门结构的设计及检算3.1 洞门结构的设计洞门是隧道洞口用圬工砌筑并加以建筑装饰的支档结构物。
它联系衬砌和路堑，是整个隧道结构的主要组成部分，也是隧道进、出口的标志。
洞门的作用在于支挡洞口正面仰坡和路堑边坡，拦截仰坡上方的小量剥落、掉块，保持边、仰坡的稳定，并将坡面汇水引离隧道，保证洞口线路的安全。
另外，洞门是隧道唯一的外露部分，对它进行适当的建筑艺术处理，可以起到美化环境的作用。
根据洞口地形、地质及衬砌类型等不同的情况和要求，洞门的结构形式主要有环框式、端墙式、柱式、翼墙式、耳墙式、台阶式及斜交式。
3.1.1设计原则(1) 选用洞门结构形式时，应根据洞口的地形、地质条件及工程特点确定。
(2) 当线路中线与洞口地形等高线斜交，经技术经济比较不宜采用正交洞门，且围岩分类在III级以上时，可采用斜交式洞门，其端墙与线路中线的交角不应小于45°。
(3) 设置通风帘幕的洞门或通风道洞口与隧道洞门相连时，洞门的结构形式应结合通风设备和要求一并考虑。
(4) 位于城镇、风景区、车站附近的洞门，必要时应考虑与环境相协调和建筑美观的要求。
(5) 铁路重点隧道应考虑国防要求，按铁道部《铁路建设贯彻国防要求的规定》文件的相关规定办理。
3.1.2洞门设计根据西格二线八号隧道沿线地形、地质状况，并结合隧道设计专业事前指导书，在确定进、出口洞门位置的基础上，拟定龙池山隧道进口和出口均采用台阶式洞门，边、仰坡坡度均为1:1.25，开挖方式为乙式，进、出口洞门各部分尺寸参照洞门标准图及隧道净空加宽来确定。
隧道进、出口洞门图分别见附录一中的图LCST-03。
3.2 洞门结构的检算洞门是支挡洞口正面仰坡和路堑边坡的结构物，因此洞门的端墙和挡墙均可视为墙背承受土压力的挡土墙结构，根据挡土墙理论设计。
3.2.1计算原理及方法根据《铁路隧道设计规范》的规定，洞门墙计算时，应按照表3.1的要求，与挡土墙一样用容许应力法检算其强度，并检算其绕墙趾倾覆及沿基底滑动的稳定性。
翼墙式隧道洞门计算算例
翼墙式隧道洞门计算算例（一） 原始资料（专遂 0002-15图）仰坡率 1:1；岩体内摩擦角 ϕ=50°； 内轨面至路基面高 2h =75厘米；衬砌加宽值 W =0；岩土容重γ=2.0吨／立方米；圬工计算容重γ0=2.2吨／立方米；基底容许压应力[]σ=3.5公斤／平方厘米；基底摩擦系数f=0.4；墙身仰角 tg α=0.1；查表6-11及6-12洞门土压力系数表得：λ端=0.1792w /tgw = 3015'︒/0.5831λ翼=0.0992 （二）洞门尺寸的拟定1. 依据所选用洞口衬砌断面，按规范要求作洞门正面主要尺寸图。
2. 按工程类比初选洞门主墙厚b =0.9米，翼墙厚1米。
3．绘制计算断面图如图6-30.（三）翼墙稳定性和强度检算翼墙计算条为取洞门端墙墙趾前之翼墙宽1米的条带，如图6-9 I 部分。
计算高度 ()1=8.35-8.35+0.5-1.00=6.02m 10H ⎡⎤⨯⎢⎥⎣⎦平均 1. 翼墙墙身偏心距检算（1） 墙背主动土压力：()22112 6.020.0992 3.6t/m 22E H γλ==⨯⨯⨯= （2） 倾覆力矩（对B 点） ()()11 6.02 3.67.23 t-m 33B M H E ===平均 （3） 稳定力矩自重 0.40.56.021 2.20.3 2.213.250.29712.953t 2N +=⨯⨯-⨯⨯=-=∑ 稳定力矩：1110.5 6.0213.25 6.020.50.29721010y M ⎛⎫⎛⎫=+⨯⨯-⨯+ ⎪ ⎪⎝⎭⎝⎭10.610.32810.282t m =-=-（4） 偏心计算： 10.2827.230.236m 12.953y B M M c N --===∑ 0.50.2360.264m 0.310.3m()2b ec =-=-=<⨯=可 （5） 墙身应力验算2.584612.95360.264=1112.9530.584111M N N e F W F b σ⎛⎫⨯⎛⎫⎛⎫±=±=±=⨯ ⎪ ⎪ ⎪-⨯⎝⎭⎝⎭⎝⎭∑ =33.47.6-2t/m =3.340.76-2kg/cm []()σ<可2. 翼墙基底的计算（按墙高H =7.02米计）：（1）主动土压力21'2E H γλ==2127.020.09922⨯⨯⨯=4.89 t/m （2） 倾覆力矩（对'B 点）11''7.02 4.8911.4533B M HE ==⨯⨯= t-m （3）稳定力矩：自重 1.5 1.4'13.25 1.0 2.20.29716.1432N +=+⨯⨯-=∑t 稳定力矩1.411'=(0.801+0.5)13.25+1.42.2+0.1 2.201+140.297(0.5+0.5+0.602)223ij M ⨯⨯⨯⨯⨯⨯⨯∑（..）- =17.3+2.16+0.158-0.476=19.142 t-m（4）稳定计算：倾覆稳定安全系数 0''19.1421.6711.45ijB M K M ===> 1.5（可）滑动稳定安全系数 '0.416.143 1.32' 4.89c f N K E ⨯===∑>1.3（可） （5）基底偏心及应力检算 ''19.14211.45'0.476'16.143y B M M C N --===∑∑m 偏心 '''0.70.4760.2242b e c =-=-=< 1.40.23466b ==m （可） 基底应力：1.96'6'16.14360.224(1)(1)11.520.04'' 1.4 1.4N c F b σ⎛⎫⨯=±=±== ⎪⎝⎭22.60.5<[]σ=35 2t m （四）端墙的检算检查端墙最不利的II 部分：1. 尺寸及数据()0.60.30.30.40.1 1.16a m =++-⨯=0.5b m =(根据计算取轨面以上2.46+0.568=3.028m 处)000.1h a h =+ 0 1.161.2890.90.9a h m ∴=== 011.10(1.050.75 3.028)0.5 5.772h H m +=-++-=5.772 1.289 4.483H m =-=已知λ端=0.1792，tg w =0.5831，w =3015'︒由表6-10求得 1.16' 2.40.58310.1a h m tgw tg α===-- 0' 1.111h h m -=0' 5.772 2.4 3.372H h h m +-=-=20' 1.289'(1)2 2.4(1)0.17920.399t/m ' 2.4h h h h σγλ=-=⨯-⨯= 2=2 4.4830.1792=1.607 t/m H H σγλ=⨯⨯端2. 主动土压力'01122H h E H h σσ⎡⎤=+⎢⎥⎣⎦ 0.5111.607 4.4830.399 1.28922⎡⎤=⨯⨯+⨯⨯⎢⎥⎣⎦0.5=3.8580.5=1.929⨯3. 倾覆力矩 ()()()()0'00'0111111=''''''0.5323232H h h M H H h H h h h h h H h h h h σσσ⎧⎫⎡⎤⎡⎤+++-⨯--++-⨯-⨯⎨⎬⎢⎥⎢⎥⎣⎦⎣⎦⎩⎭倾11111= 4.483 3.6 2.4 3.3720.399 2.4 1.111 3.3720.399 1.1110.533232⎧⎫⎡⎤⎡⎤⨯⨯+⨯+⨯⨯⨯-⨯+⨯⨯⨯⨯⎨⎬⎢⎥⎢⎥⎣⎦⎣⎦⎩⎭ {}5.38 2.00.8320.5 6.5480.5 3.274=+-=⨯=t-m 4. 稳定力矩墙身自重N()()20110.250.90.30.040.0250.650.60.250.10.5 2.222N H h ⎡⎤=++⨯-++⨯⨯+⨯-⨯⨯⎢⎥⎣⎦ []5.420.1190.150.0050.5 2.2=-+-⨯⨯ 11.980.5 5.9=⨯= M 稳=⎧⎨⎩()()01115.420.9+0.6020.30.650.40.10.90.3223H h ⎡⎤⨯-⨯⨯+-⨯+-⎢⎥⎣⎦ ()()010.0650.650.40.10.90.0650.250.60.6020.23H h ⎡⎤-⨯+-⨯++⨯+⨯+⎢⎥⎣⎦ 0.120.0050.6023⨯⎛⎫-- ⎪⎝⎭⎫⎬⎭0.5 2.2⨯⨯ {}= 3.9960.5 2.2=8.790.5⨯⨯⨯ = 4.395 t-m5. 强度及偏心计算 8.796.5480.188m 11.98c -== ()0.450.1880.260.30.272b e c b =-=-=<=可11.980.560.26=10.90.50.9σ⨯⨯⎛⎫± ⎪⨯⎝⎭=13.2(1 1.73)± =13.2 2.73=-0.73⎛⎫ ⎪⎝⎭36-9.72t/m []()<σ可 （五）端墙与翼墙共同作用检算（III 部分）1. 数据00021.84m11.100.5010.60mH 10.60 1.2899.311m =29.3110.1792=3.34t/m H b H h H σγλ=+=-==-==⨯⨯端2. 主动土压力 0'011+ 1.8422H h E H h σσ⎡⎤=⎢⎥⎣⎦ 1=3.349.311+0.2581.84=29.2t /m 2⎡⎤⨯⨯⎢⎥⎣⎦3. 洞门端墙自重()211=1.84 2.211.10-0.250.9-0.3650.65+0.60.250.122N ⎡⎤⨯⨯⨯⨯⨯-⎢⎥⎣⎦端 []1.84 2.29.79541.3t =⨯=洞口翼墙自重()()()1110.50.4= 6.52+0.17.35+ 6.52+6.52+0.1 1.4+1.510.37.522 2.22222N +⎡⎤⨯⨯-⨯⨯⎢⎥⎣⎦翼 [][]24.39.55 1.46 2.232.39 2.271.2t=+-=⨯= 4．端、翼墙共同作用滑动稳定性()()()0.441.371.20.4112.5 1.54 1.329.229.2c f N K E +====>∑∑ 可。
洞门计算
2.4隧道洞门型式方案比选洞门型式方案比选表2-2洞门型式方案的选择：线路洞门左侧洞门处也属于V级围岩，地势较陡，地质条件较差，纵向推力较大，综合比较决定采用冀墙式洞门。
线路右侧洞门处虽然处属于V级围岩，但其洞口周边地形比较平坦，方便施工，采用了削竹式洞门。
2.4.1洞门构造要求按《公路隧道设计规范》（JTG-2004）,洞门构造要求为：1、洞门仰坡坡脚至洞门墙背的水平距离不宜小于1.5m，洞门端墙与仰坡之间水沟的沟底至衬砌拱顶外缘的高度不小于1.0m，洞门墙顶高出仰坡脚不小于0.5m。
2、洞门墙应根据实际需要设置伸缩缝、沉降缝和泄水孔；洞门墙的厚度可按计算或结合其他工程类比确定。
3、洞门墙基础必须置于稳固地基上，应视地基及地形条件，埋置足够深度，保证洞门的稳定。
基底埋入土质地基的深度不小于1.0m，嵌入岩石地基的深度不小于0.5m；基底标高应在最大冻结线以下不小于0.25m。
基底埋置深度应大于墙边各种沟、槽基底的埋置深度。
4、松软地基上的基础，可采取加固基础措施。
洞门结构应满足抗震要求。
2.4.2 验算满足条件采用挡墙式洞门时，洞门墙可视为挡土墙，按极限状态验算，并应验算绕墙趾倾覆及沿基底滑动的稳定性。
验算时应符合表2-3和表2-4（《公路隧道设计规范》JTG-2004）的规定，并应符合《公路路基设计规范》、《公路砖石及混凝土桥涵设计规范》、《公路桥涵地基与基础设计规范》的有关规定。
洞门墙设计参数表2-3洞门主要验算规定表2-42.4.3洞门结构设计计算计算参数如下：（1）边、仰坡坡度1:1.5；（2）仰坡坡脚ε=30°，tan ε=0.58，tan α=0.1； （3）地层容重γ=17kN/m 3; （4）地层计算摩擦角ϕ=40°； (5) 基底摩擦系数0.4； (6) 基底控制应力[σ]=0.25Mpa2.4.3.1建筑材料的容重和容许应力洞门材料选用C25混凝土，容许压应力[σa]=0.5MPa ，重度γ'=23KN/ m 3。
浅谈隧道洞门选择及洞门验算
浅谈隧道洞门选择及洞门验算【摘要】本文针对隧道，根据上步对地质地貌，水文特点，工程概况的了解。
选择出合适的隧道洞门结构和位置，并确定隧道的进口、出口里程及开挖线。
其中比较重要的是对隧道洞门结构尺寸的确定及验算。
【关键词】隧道洞门选择验算1前言在地下工程的广泛范围中，用以保持地下空间作为交通孔道的，称之为“隧道”。
隧道端部外露面一般都修筑为保护洞口和排放流水的挡土墙式结构，称为洞门。
洞门的选择是隧道整体的首要任务。
现以新平湾隧道为例进行说明。
2设计背景及地质水文特征2.1工程概况隧道位于低山丘陵区。
地形陡竣，沟梁相间，山间沟谷多呈“U”型，沟谷中现已开恳为稻田，多呈阶梯状分布，海拔高程为200～230m，相对高差20m～40m，山体自然坡度约50°，山坡坡面处植被茂密。
隧道总长为51m该隧道洞身位于V级围岩。
隧道进口因北线线相隔，交通不便；隧道出口位于陡坡，交通非常不便。
.最大季节冻土深度为5cm，年最大降雨量1369.7mm。
2.3工程地质特征工点范围内地层为第四系全新统洪积的粉质黏土；下伏白垩系砾岩夹砂岩。
岩性详述如下：1.粉质黏土（Q4pl1）：分布于山坡坡脚及山间沟谷中，厚0.5～4m。
灰黄色2.砾岩夹砂岩（KCg+Ss）：在山坡处出露地表，在沟谷中下伏于粉质黏土之下。
紫红色夹棕红色，碎屑结构，层状构造，节理较为发育。
注：因砾岩及砂岩胶结较差，抗风化能力较差，均按强风化层考虑。
工点内沿山体坡面处据调查未发现地下水出露。
山间沟谷中为季节性流水沟，勘测期间沟谷中地表径流较小，主要是稻田灌溉水。
沟谷中地下水水位埋深0～2m，属第四系松散层中的孔隙水，水量丰富，水质较好，其补给来源主要为稻田灌溉水及大气降水。
水质较好，对圬工无侵蚀性。
3洞门选择及检算3.1洞门形式的选择3.1.1洞门形式的选择根据隧道所处地段的地质、地形及水文条件，选择翼墙式隧道门比较合适。
傍山隧道洞口，地而横坡较陡，为了适应地形，减少开挖并且隧道中线与等高线基本正交这种情况下多采用翼墙式洞门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章洞门设计4.1洞门设计步骤《规范》关于洞口的一般规定1.洞口位置应根据地形、地质条件，同时结合环境保护、洞外有关工程及施工条件、营运要求，通过经济、技术比较确定。
2.隧道应遵循“早进洞、晚出洞”的原则，不得大挖大刷，确保边坡及仰坡的稳定。
3.洞口边坡、仰坡顶面及其周围，应根据情况设置排水沟及截水沟，并和路基排水系统综合考虑布置。
4.洞门设计应与自然环境相协调。
4.1.1确定洞门位置洞口位置的确定应符合下列要求1.洞口的边坡及仰坡必须保证稳定。
2.洞口位置应设于山坡稳定、地质条件较好处。
3.位于悬崖陡壁下的洞口，不宜切削原山坡；应避免在不稳定的悬崖陡壁下进洞。
4.跨沟或沿沟进洞时，应考虑水文情况，结合防排水工程，充分比选后确定。
5.漫坡地段的洞口位置，应结合洞外路堑地质、弃渣、排水及施工等因素综合分析确定。
6.洞口设计应考虑与附近的地面建筑及地下埋设物的相互影响，必要时采取防范措施。
7.洞门宜与隧道轴线正交；地质条件较好；做好防护；设置明洞。
洞口地质条件洞口入口端位于山体斜坡下部，斜坡自然坡度约45°左右，隧道轴线与地形等高线在右洞为大角度相交，位置较好，围岩上部为覆盖层为碎石质，厚度为0.6m-1.7m，下部为砂质板岩，全风化岩石厚为0-2.0m强风化岩厚为0-6.4m,砂质板岩与变质砂岩中风化厚度为8.1-15.8m;为软岩,薄层状结构,岩体破碎,软岩互层,主要结构面为层面及节理裂隙面,结构面的不利组合对围岩有影响;地下水以基岩裂隙水为主,围岩为弱透水,可产生点滴状出水,局部可产生线状出水;围岩稳定性差。
4.1.2确定洞门类型洞门类型及适用条件洞门的形式很多，从构造形式、建筑材料以及相对位置等可以划分许多类型。
目前，我国公路隧道的洞门形式有: 端墙式洞门翼墙式洞门环框式洞门台阶式洞门柱式洞门遮光棚式洞门等。
端墙式洞门适用于岩质稳定的Ⅲ级以上围岩和地形开阔的地区，是最常使用的洞门型式翼墙式洞门适用于地质较差的Ⅳ级以下围岩，以及需要开挖路堑的地方。
翼墙式洞门由端墙及翼墙组成。
翼墙是为了增加端墙的稳定性，同时对路堑边坡也起支撑作用。
其顶面一般均设置水沟，将端墙背面排水沟汇集的地表水排至路堑边沟内环框式洞门当洞口岩层坚硬、整体性好（I级围岩）、节理不发育，路堑开挖后仰坡极为稳定，并且没有较大的排水要求时采用台阶式洞门当洞门傍山侧坡地区，洞门一侧边坡较高时，为减小仰坡高度及外露长度，可以将端墙顶部改为逐步升级的台阶形式，以适应地形的特点，减少仰坡土石方开挖量。
遮光棚式洞门当洞外需要设置遮光棚时，其入口通常外伸很远。
遮光构造物有开放式和封闭式之分，前者遮光板之间是透空的，后者则用透光材料将前者透空部分封闭。
但由于透光材料上面容易沾染尘垢油污，养护困难，所以很少使用后者。
形状上又有喇叭式与棚式之分洞门形式的选择按分类，隧道右线属长隧道，基本服从于路线走向，路线与地形等高线基本正交，洞门按受力结构设计。
洞门形式结合实际地形、地质情况选定。
根据洞门所处地段的地形地貌及工程地质条件，遵从“早进洞，晚出洞”的设计原则，并考虑洞门的实用、经济、美观等因素，因此本隧道使用翼墙式洞门（带挡土墙）,使用翼墙式洞门。
4.1.3 洞门构造要求按《公路隧道设计规范》（JTG-2004）,洞门构造要求为：(1)洞门仰坡坡脚至洞门墙背的水平距离不宜小于1.5m，洞门端墙与仰坡之间水沟的沟底至衬砌拱顶外缘的高度不小于 1.0m，洞门墙顶高出仰坡脚不小于0.5m。
(2)洞门墙应根据实际需要设置伸缩缝、沉降缝和泄水孔；洞门墙的厚度可按计算或结合其他工程类比确定。
(3)洞门墙基础必须置于稳固地基上，应视地基及地形条件，埋置足够深度，保证洞门的稳定。
基底埋入土质地基的深度不小于1.0m，嵌入岩石地基的深度不小于0.5m；基底标高应在最大冻结线以下不小于0.25m。
基底埋置深度应大于墙边各种沟、槽基底的埋置深度。
(4)松软地基上的基础，可采取加固基础措施。
洞门结构应满足抗震要求。
4.1.4 验算满足条件采用挡墙式洞门时，洞门墙可视为挡土墙，按极限状态验算，并应验算绕墙趾倾覆及沿基底滑动的稳定性。
验算时应符合表3.1和表3.2（《公路隧道设计规范》JTG-2004）的规定，并应符合《公路路基设计规范》、《公路砖石及混凝土桥涵设计规范》、《公路桥涵地基与基础设计规范》的有关规定。
表4.1 洞门设计计算参数表4.2 洞门墙主要验算规定4.2龙洞翼墙式洞门结构设计计算4.2.1计算参数计算参数如下：(1)边、仰坡坡度1:1.25；(2)仰坡坡脚ε=39°，tanε=0.8，α=9°；(3)地层容重γ=18KN/m3;(4)地层计算摩擦角φ=45°；(5)基底摩擦系数0.4；(6)基底控制应力【σ】=0.3Mpa4.2.2建筑材料的容重和容许应力（1）墙端的材料为水泥砂浆片石砌体，片石的强度等级为Mu100，水泥砂浆的强度等级为M10。
（2）容许压应力【σa】=2.2Mpa，重度γt=22KN/ m3。
4.2.3洞门各部尺寸的拟定根据《公路隧道设计规范》（JTG-2004），结合洞门所处地段的工程地质条件，拟定洞门翼墙的高度：H=13.35m；其中基底埋入地基的深度为1.59m，洞门翼墙与仰坡之间的水沟的沟底至衬砌拱顶外缘的高度 1.8m，洞门翼墙与仰坡间的的水沟深度为0.5m，洞门墙顶高出仰坡坡脚1.05m，洞口仰坡坡脚至洞门墙背的水平距离为2.5m，墙厚2.48m，设计仰坡为1:1.25,具体见图纸。
4.3洞门验算4.3.1洞门土压力计算根据《公路隧道设计规范》（JTG-2004），洞门土压力计算图示具体见图3.2。
图3.2 洞门土压力计算简图最危险滑裂面与垂直面之间的夹角：tan w=式中:ϕ——围岩计算摩擦角;ε——洞门后仰坡坡脚；α——洞门墙面倾角代入数值可得：tan 0.679934.21oωω===根据《公路隧道设计规范》（JTG —2004），土压力为；2001[()]2E H h h h b γλξ'=+-(tan tan )(1tan tan )tan()(1tan tan )ωααελωϕωε--=+-由三角关系得：tan tan a h ωα'=- tan 1tan tan o a h εαε=-式中: E ——土压力（KN ）;γ——地层重度（KN/m 3）λ——侧压力系数； ω——墙背土体破裂角；b ——洞门墙计算条带宽度（m ），取b=1.0m ； ξ——土压力计算模式不确定系数，可取ξ=0.6。
把数据代入各式，得：(tan 34.21tan 9)(1tan 9tan 39)0.1928tan(34.2139)(1tan 34.21tan 39)o o o o o o o oλ--==+- 2.5' 4.7937tan 34.21tan 9o oh ==-m2.5tan 39 2.32231tan 9tan 39oo o oh m ⨯==-洞门土压力E ：221[(')]21180.1928[13.35 2.3223(4.7937 2.3223)] 1.00.62191.4783o o E H h h h b KNγλξ=+-=⨯⨯⨯+⨯-⨯⨯=kN E E x 7604.178)921.34cos(4783.191)cos(=︒-︒⨯=-⋅=αδkN E E y 6197.68)921.34sin(4783.191)sin(=︒-︒⨯=-⋅=αδ式中：δ——墙背摩擦角 22453033O o δϕ==⨯=4.3.2抗倾覆验算翼墙计算图示如图3.3所示，挡土墙在荷载作用下应绕O 点产生倾覆时应满足下式：1.6y M k M=≥∑∑式中: K 0——倾覆稳定系数，0 1.6k ≥；y M ∑——全部垂直力对墙趾O 点的稳定力矩； 0M ∑——全部水平力对墙趾O 点的稳定力矩；图3.3 墙身计算简图由图3.3可知：墙身重量G ：13.35 2.4818 1.0595.9440G KN =⨯⨯⨯=E x 对墙趾的力臂：13.354.4533x H Z m ===E y对墙趾的力臂：(tan )/3 2.4813.35tan9/3 3.1848o y Z B H m α=+=+⨯=G 对墙趾的力臂：tan 2.4813.35tan 9 2.297222oG B H Z m α++⨯=== 595.940 2.297268.6197 3.18481587.5529y G y y M G Z E Z KN M=⨯+⨯=⨯+⨯=⋅∑178.7604 4.45795.4837x x ME Z KN M=⨯=⨯=⋅∑代入上式得：001587.48371.9957 1.6795.4837yM K M===>∑∑故抗倾覆稳定性满足要求。
4.3.3抗滑动验算对于水平基底，按如下公式验算滑动稳定性： 1.3cN f K E⋅=≥∑∑式中: K c ——滑动稳定系数N ∑——作用于基底上的垂直力之和； E ∑——墙后主动土压力之和，取E ∑=E x ； f ——基底摩擦系数，取f=0.4 由图3.3得： ()(595.944068.6197)1.4870 1.3178.7604y c xG E K E ++===>故抗滑稳定性满足要求。
4.3.4基底合力偏心矩验算设作用于基底的合力法向分力为N ∑，其对墙趾的力臂为Z N ，合力偏心矩为e ，则：1587.5529795.48371.1919595.944068.6197yG y y x xn yM MG Z E Z E Z Z G E Nm-⨯+⨯-⨯==+-==+∑∑∑2.48 1.19190.0481022n B e Z =-=-=> 合力在中心线的右侧。
0.04810.41336Be =<=计算结果满足要求。
max 299.1767min 236.76176(595.944068.6197)60.0409(1)(1)2.48 2.48KpaKpa Ne BB σ+⨯=±=⨯±=∑max 299.1767[]0.3Kpa Mpa σσ=<=，计算结果满足要求。
4.3.5墙身截面偏心矩及强度验算 （1）墙身截面偏心矩e0.3Me B N=< 式中： M ——计算截面以上各力对截面形心力矩的代数之后； N ——作用于截面以上垂直力之后。
13.3513.35 2.48()178.7604()68.6197232232312.6534x y H H B M E E KN m=⋅--⋅=⨯--⨯=⋅595.944068.6197664.5637y N G E KN =+=+=将数据代入墙身偏心矩E 的公式，可得：312.65340.47050.30.744664.5637M e B N ===<=，计算结果满足要求。
