第十章红外吸收光谱分析-材料现代分析方法-仪器分析PPT课件
合集下载
仪器分析 课件ppt
THANKS
感谢观看
保障人类健康
仪器分析在保障人类健康方面具有重 要意义，如环境监测、食品药品安全 检测等。
仪器分析的发展历程
早期仪器分析
早期的仪器分析方法比较简单， 如比重法、折光法等。
20世纪发展
20世纪是仪器分析发展的重要时 期，随着科技的不断进步，新的 仪器分析方法不断涌现，如光谱
法、色谱法等。
现代仪器分析
现代仪器分析已经进入了一个全 新的时代，各种高灵敏度、高分 辨率、高自动化程度的仪器不断 涌现，为科学研究和技术创新提
工业生产控制
总结词
仪器分析在工业生产控制中是重要的工具，能够监测 和控制生产过程中的各种参数。
详细描述
仪器分析通过实时监测和控制工业生产过程中的温度、 压力、流量、浓度等参数，确保生产过程的稳定性和产 品质量，提高生产效率和降低能耗。
05
仪器分析的挑战与未来发展
Chapter
提高仪器分析的灵敏度与准确性
结合纳米技术、生物技术、信 息技术等新兴领域，开发新型 仪器分析工具。
探索微型化、便携式仪器分析 设备，满足现场快速检测的需 求。
实现仪器分析的自动化与智能化
通过自动化技术实现仪器分析流 程的连续性与高效性，降低人为
误差和提高分析效率。
利用人工智能和机器学习算法对 仪器分析数据进行处理、建模和 预测，提高分析的智能化水平。
气相色谱法
总结词
基于不同物质在固定相和流动相之间的分配 系数差异而建立的分析方法。
详细描述
气相色谱法是利用不同物质在固定相和流动 相之间的分配系数差异进行分析的方法，通 过分离和检测混合物中的各组分来测定各组 分的含量。该方法具有分离效果好、分析速 度快、应用范围广等优点。
仪器分析-红外吸收光谱法
第 6 章红外吸收光谱法6.1 内容提要6.1.1 基本概念红外吸收光谱——当用红外光照射物质时，物质分子的偶极矩发生变化而吸收红外光光能，有振动能级基态跃迁到激发态（同时伴随着转动能级跃迁），产生的透射率随着波长而变化的曲线。
红外吸收光谱法——利用红外分光光度计测量物质对红外光的吸收及所产生的红外光谱对物质的组成和结构进行分析测定的方法，称为红外吸收光谱法。
振动跃迁——分子中原子的位置发生相对运动的现象叫做分子振动。
不对称分子振动会引起分子偶极矩的变化，形成量子化的振动能级。
分子吸收红外光从振动能级基态到激发态的变化叫做振动跃迁。
转动跃迁——不对称的极性分子围绕其质量中心转动时，引起周期性的偶极矩变化，形成量子化的转动能级。
分子吸收辐射能（远红外光）从转动能级基态到激发态的变化叫做转动跃迁。
伸缩振动——原子沿化学键的轴线方向的伸展和收缩的振动。
弯曲振动——原子沿化学键轴线的垂直方向的振动，又称变形振动，这是键长不变，键角发生变化的振动。
红外活性振动——凡能产生红外吸收的振动，称为红外活性振动，不能产生红外吸收的振动则称为红外非活性振动。
诱导效应——当基团旁边连有电负性不同的原子或基团时，通过静电诱导作用会引起分子中电子云密度变化，从而引起键的力常熟的变化，使基团频率产生位移的现象。
共轭效应——分子中形成大键使共轭体系中的电子云密度平均化，双键力常数减小，使基团的吸收频率向低波数方向移动的现象。
氢键效应——氢键使参与形成氢键的原化学键力常数降低，吸收频率将向低波数方向移动的现象。
溶剂效应——由于溶剂（极性）影响，使得吸收频率产生位移现象。
基团频率——通常将基团由振动基态跃迁到第一振动激发态所产生的红外吸收频率称为基团频率，光谱上出现的相应的吸收峰称为基频吸收峰，简称基频峰。
振动偶合一一两个相邻基团的振动之间的相互作用称为振动偶合。
基团频率区一一红外吸收光谱中能反映和表征官能团（基团）存在的区域。
精品现代材料分析-红外吸收光谱介绍PPT课件
H
R1 C
H
H 3040~3010
C R2
R2 3040~3010
C H
1420~1410 1420~1410
895~885
990 910 840~800
965
730~675
1658~1698 1645~1640 1675~1665 1675~1665 1665~1650
（3）炔烃
末端炔烃的C-H伸缩振动一般在3300 cm-1处 出现强的尖吸收带。
对于伸缩振动来说，氢键越强，谱带越宽，吸收强度越 大，而且向低波数方向位移也越大。
对于弯曲振动来说，氢键则引起谱带变窄，同时向高波 数方向位移。
O H NH 游离
R
R
HN H O 氢键
C=O 伸缩 N-H 伸缩 N-H 变形
1690
3500
1620-1590
1650
3400
1650-1620
HO O
苯环取代类型在2000~1667cm-1和 900~650cm-1的图形
邻、间及对位二甲苯的红外光谱
（5）醇和酚
在稀溶液中，O-H键的特征吸收带位于3650～3600 cm-1；在纯液体或固体中，由于分子间氢键的关系， 使这个吸收带变宽，并向低波数方向移动，在 3500～3200 cm-1处出现吸收带。
~17ห้องสมุดไป่ตู้0
~1760（游离态）
（5）芳环、C=C、C=N伸缩振动区 1675~1500cm-1
① RC=CR′ 1620 1680 cm-1 强度弱， R=R′（对称）时，无红外活性。
② 芳环骨架振动在1600～1450 cm-1有二到四 个中等强度的峰，是判断芳环存在的重要标 志之一。
R1 C
H
H 3040~3010
C R2
R2 3040~3010
C H
1420~1410 1420~1410
895~885
990 910 840~800
965
730~675
1658~1698 1645~1640 1675~1665 1675~1665 1665~1650
（3）炔烃
末端炔烃的C-H伸缩振动一般在3300 cm-1处 出现强的尖吸收带。
对于伸缩振动来说，氢键越强，谱带越宽，吸收强度越 大，而且向低波数方向位移也越大。
对于弯曲振动来说，氢键则引起谱带变窄，同时向高波 数方向位移。
O H NH 游离
R
R
HN H O 氢键
C=O 伸缩 N-H 伸缩 N-H 变形
1690
3500
1620-1590
1650
3400
1650-1620
HO O
苯环取代类型在2000~1667cm-1和 900~650cm-1的图形
邻、间及对位二甲苯的红外光谱
（5）醇和酚
在稀溶液中，O-H键的特征吸收带位于3650～3600 cm-1；在纯液体或固体中，由于分子间氢键的关系， 使这个吸收带变宽，并向低波数方向移动，在 3500～3200 cm-1处出现吸收带。
~17ห้องสมุดไป่ตู้0
~1760（游离态）
（5）芳环、C=C、C=N伸缩振动区 1675~1500cm-1
① RC=CR′ 1620 1680 cm-1 强度弱， R=R′（对称）时，无红外活性。
② 芳环骨架振动在1600～1450 cm-1有二到四 个中等强度的峰，是判断芳环存在的重要标 志之一。
仪器分析课件-第10章-红外光谱分析法
化学键键强越强（即键的力常数 K 越大）原子折合质量越小，化学键的振动频率 越大，吸收峰将出现在高波数区。如：
13:15:17
红外光谱分析基本原理
三、 分子的振动形式
两类基本振动形式：变形振动和伸缩振动。以甲烷为例：变形振动
13:15:17
红外光谱分析基本原理
五. 红外光谱峰的吸收强度 P297
这种方法适用于组分简单，样品厚度一定（一般在液体样品 池中进行），特征吸收谱带重叠较少，而浓度与吸光度不成线性 关系的样品。
13:15:17
红外光谱的应用
3 ．吸收度比法 该发适用于厚度难以控制或不能准确测定其厚度的样品，例如厚度不均匀 的高分子膜，糊状法的样品等。这一方法要求各组分的特征吸收谱带相互 不重叠，且服从于郎伯 — 比尔定律。 如有二元组分 X 和 Y ，根据 朗伯 -比尔定律 ，应存在以下关系；
1.位置：由振动频率决定，化学键的力常数 K 越大，原子折合质量 m 越小， 键的振动频率越大，吸收峰将出现在高波数区（短波长区）；反之，出现在低 波数区（高波长区）； 2.峰数：分子的基本振动理论峰数，可由振动自由度来计算，对于由 n 个原子 组成的分子，其自由度为3 n
3n= 平动自由度+振动自由度+转动自由度 分子的平动自由度为3，转动自由度为：非线性分子3，线性分子2
13:15:17
红外光谱的应用
二、定性分析
定性分析大致可分为官能团定性和结构定性两个方面。 定性分析的一般过程： 1. 试样的分离和精制 2.了解与试样性质有关的其它方面的材料 3. 谱图的解析 4. 和标准谱图进行对照 5. 计算机红外光谱谱库及其检索系统 6. 确定分子的结构
13:15:17
红外光谱的应用
13:15:17
红外光谱分析基本原理
三、 分子的振动形式
两类基本振动形式：变形振动和伸缩振动。以甲烷为例：变形振动
13:15:17
红外光谱分析基本原理
五. 红外光谱峰的吸收强度 P297
这种方法适用于组分简单，样品厚度一定（一般在液体样品 池中进行），特征吸收谱带重叠较少，而浓度与吸光度不成线性 关系的样品。
13:15:17
红外光谱的应用
3 ．吸收度比法 该发适用于厚度难以控制或不能准确测定其厚度的样品，例如厚度不均匀 的高分子膜，糊状法的样品等。这一方法要求各组分的特征吸收谱带相互 不重叠，且服从于郎伯 — 比尔定律。 如有二元组分 X 和 Y ，根据 朗伯 -比尔定律 ，应存在以下关系；
1.位置：由振动频率决定，化学键的力常数 K 越大，原子折合质量 m 越小， 键的振动频率越大，吸收峰将出现在高波数区（短波长区）；反之，出现在低 波数区（高波长区）； 2.峰数：分子的基本振动理论峰数，可由振动自由度来计算，对于由 n 个原子 组成的分子，其自由度为3 n
3n= 平动自由度+振动自由度+转动自由度 分子的平动自由度为3，转动自由度为：非线性分子3，线性分子2
13:15:17
红外光谱的应用
二、定性分析
定性分析大致可分为官能团定性和结构定性两个方面。 定性分析的一般过程： 1. 试样的分离和精制 2.了解与试样性质有关的其它方面的材料 3. 谱图的解析 4. 和标准谱图进行对照 5. 计算机红外光谱谱库及其检索系统 6. 确定分子的结构
13:15:17
红外光谱的应用
红外吸收光谱分析
最常见的溶剂效应：极性基团的伸缩振动频率随溶剂极
性的增大而向低波数方向位移—红移，吸收峰往往增强， 原因：极性基团和极性溶剂分子之间形成氢键。 消除溶剂效应方法：采用非极性溶剂，如CCl4,CS2 等， 并以稀溶液来获得红外吸收光谱。
（四）红外光谱仪
色散型IR谱仪：利用单色器作为色散元件 傅立叶IR谱仪：利用光的干涉作用进行测定， 没有色散元件 1.色散型IR谱仪
• •
光电导检测器
• •
•
•
碲镉汞检测器（ HgTe－CdTe ， MCT) 等 材料:光电导检测器采用半导体材料薄膜， 如Hg-Cd-Te或PbS或InSb，将其置于非 导电的玻璃表面密闭于真空舱内。 原理:吸收辐射后,非导电性的价电子跃迁 至高能量的导电带，从而降低半导体的 电阻，产生信号。 应用: 比热电检测器灵敏，在FT-IR及 GC/F400附近
中强
中强
④
⑤ ⑥ ⑦ ⑧ ⑨
700附近
2247 3090附近 1639 990 909
弱
中强 弱 中强 中强 中强
影响谱带位置（位移）的因素
①内部因素
(1)诱导效应：力常数变大时，吸收峰发生紫移。
(2)共轭效应：由于分子中形成大Π键所引起的效应， 称为共轭效应。它使电子云密度平均化，造成双键略 有伸长，键的力常数变小，吸收峰红移。 (3)空间效应：张力大伸缩频率高。
C-H键的倍频吸收 分子中原子的 振动及分子转动 分子转动
晶格振动
如果波长以μm为单位，而1μm＝10-4cm，波长与波数的 关系为： 4 1
/ cm
1 10 / cm / m
波数是波长的倒数，常用单位是cm-1，它表示1cm的距离 内光波的数目。 例如λ＝50μm的红外光，用波数表示为：
仪器分析化学课件红外应用解谱
（2） 在解析特征吸收峰时，要注意其它基团吸收 峰的干扰（ 3350和1640cm-1处出现的吸收峰可能 为样品中水的吸收）
（3） 图中的吸收峰往往不可能全部解析， 特别是指纹区
（4）掌握主要基团的特征吸收
3000cm-1是个界，不饱和CH﹥3000，饱和CH﹤ 3000
苯环C=C1650~1450 2~4个中强吸收峰。利用指 纹区判断单、双、三取代
个环、两个环: =2；
苯环: =4
计算甲苯C7H8的不饱和度
08
= 1+7 + 2 = 4
4. 图谱解析
掌握四先四后原则： 先特征后指纹（4000~1300cm-1特征区，鉴定官能团） 先强峰后弱峰 先否定后肯定 先粗查后细找 解析图谱时的几点经验：
（1）查找基团时，先否定，以逐步缩小范围

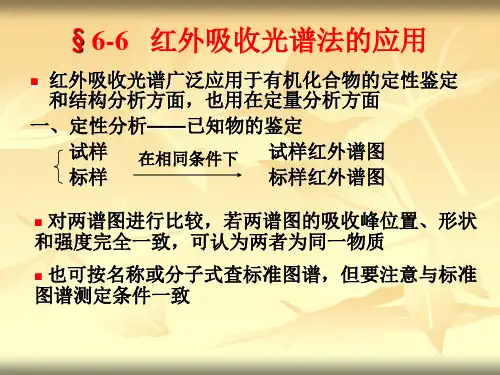

§6-6 红外吸收光谱法的应用
红外吸收光谱广泛应用于有机化合物的定性鉴定 和结构分析方面，也用在定量分析方面
一、定性分析——已知物的鉴定
试样 在相同条件下 试样红外谱图
标样
标样红外谱图
对两谱图进行比较，若两谱图的吸收峰位置、形状 和强度完全一致，可认为两者为同一物质
也可按名称或分子式查标准图谱，但要注意与标准 图谱测定条件一致
三、未知物结构的确定
解析红外谱图的一般原则 1. 试样的纯化 红外样品需纯度很高（98%以上），不含干扰测
定物质。可利用各种分离手段如：分馏、萃取、 重结晶、层析等提纯试样 2. 了解工作
了解样品来源、外观，根据样品存在的形态选择 适当的制样方法；观察样品的颜色和气味；注意 样品的纯度以及样品的元素分析，相对分子质量， 熔点、沸点、溶解度、折光率等物理常数的测定 结果——缩小结构的推测范围
（3） 图中的吸收峰往往不可能全部解析， 特别是指纹区
（4）掌握主要基团的特征吸收
3000cm-1是个界，不饱和CH﹥3000，饱和CH﹤ 3000
苯环C=C1650~1450 2~4个中强吸收峰。利用指 纹区判断单、双、三取代
个环、两个环: =2；
苯环: =4
计算甲苯C7H8的不饱和度
08
= 1+7 + 2 = 4
4. 图谱解析
掌握四先四后原则： 先特征后指纹（4000~1300cm-1特征区，鉴定官能团） 先强峰后弱峰 先否定后肯定 先粗查后细找 解析图谱时的几点经验：
（1）查找基团时，先否定，以逐步缩小范围
§6-6 红外吸收光谱法的应用
红外吸收光谱广泛应用于有机化合物的定性鉴定 和结构分析方面，也用在定量分析方面
一、定性分析——已知物的鉴定
试样 在相同条件下 试样红外谱图
标样
标样红外谱图
对两谱图进行比较，若两谱图的吸收峰位置、形状 和强度完全一致，可认为两者为同一物质
也可按名称或分子式查标准图谱，但要注意与标准 图谱测定条件一致
三、未知物结构的确定
解析红外谱图的一般原则 1. 试样的纯化 红外样品需纯度很高（98%以上），不含干扰测
定物质。可利用各种分离手段如：分馏、萃取、 重结晶、层析等提纯试样 2. 了解工作
了解样品来源、外观，根据样品存在的形态选择 适当的制样方法；观察样品的颜色和气味；注意 样品的纯度以及样品的元素分析，相对分子质量， 熔点、沸点、溶解度、折光率等物理常数的测定 结果——缩小结构的推测范围
红外吸收光谱的表示法(课件)ppt实用资料
Company Logo
红外吸收光谱的表示法
随吸收强度的降低,曲线上移,无吸收部分的曲线在谱图的上部。 任务一：红外吸收光谱分析法基础 C随o吸mp收an强y 度Log的o降低,曲线上移,无吸收部分的曲线在谱图的上部。
随吸收强度的降低,曲线上移,无吸收 任务一：红外吸收光谱分析法基础
Company Logo 任Co务mp一an：y 红Log外o吸收光谱分析法基础 随知吸识收 点强：度红的外降吸低收光,曲谱线的上表移示,无法吸收部分的曲线在谱图的上部。
知识点：红外吸收光谱的表示法
情境三：红外分光光度法确定有机物的结构 任务一：红外吸收光谱分析法基础
课程：仪器分析
红外吸收光谱的表示法
红外分光光度计自动记录的红外光谱图, 它的横坐标 以波长(μm)或波数(cm-l)等间隔方式表示，红外光谱图的 纵坐标多以百分透光率表示,纵坐标自下而上由0%～ 100%。
团(或化学键)对红外光的吸收而产生的。 示随,吸纵收坐强标度自的下降而低上,由曲0线%上～移10,0无%吸。收部分的曲线在谱图的上部。
情境三：红外分光光度法确定有机物的结构 情境三：红外分光光度法确定有机物的结构
Company Logo
Thank You
部分的曲线在谱图的上部。所谓吸收“峰 Company Logo
所情谓境吸 三收：“红峰外”分实光际光是度向法下确的定“有谷机”物的,它结是构由分子中的基团(或化学键)对红外光的吸收而产生的。 情随境吸三 收：强红度外的分降光低光,曲度线法上确移定,无有吸机收物部的分结的构曲线在谱图的上部。 随任吸务收 一强：度红的外降吸低收光,曲谱线分上析移法,无基吸础收部分的曲线在谱图的上部。
”实际是向下的“谷”,它是由分子中的基 随知吸识收 点强：度红的外降吸低收光,曲谱线的上表移示,无法吸收部分的曲线在谱图的上部。
红外吸收光谱的表示法
随吸收强度的降低,曲线上移,无吸收部分的曲线在谱图的上部。 任务一：红外吸收光谱分析法基础 C随o吸mp收an强y 度Log的o降低,曲线上移,无吸收部分的曲线在谱图的上部。
随吸收强度的降低,曲线上移,无吸收 任务一：红外吸收光谱分析法基础
Company Logo 任Co务mp一an：y 红Log外o吸收光谱分析法基础 随知吸识收 点强：度红的外降吸低收光,曲谱线的上表移示,无法吸收部分的曲线在谱图的上部。
知识点：红外吸收光谱的表示法
情境三：红外分光光度法确定有机物的结构 任务一：红外吸收光谱分析法基础
课程：仪器分析
红外吸收光谱的表示法
红外分光光度计自动记录的红外光谱图, 它的横坐标 以波长(μm)或波数(cm-l)等间隔方式表示，红外光谱图的 纵坐标多以百分透光率表示,纵坐标自下而上由0%～ 100%。
团(或化学键)对红外光的吸收而产生的。 示随,吸纵收坐强标度自的下降而低上,由曲0线%上～移10,0无%吸。收部分的曲线在谱图的上部。
情境三：红外分光光度法确定有机物的结构 情境三：红外分光光度法确定有机物的结构
Company Logo
Thank You
部分的曲线在谱图的上部。所谓吸收“峰 Company Logo
所情谓境吸 三收：“红峰外”分实光际光是度向法下确的定“有谷机”物的,它结是构由分子中的基团(或化学键)对红外光的吸收而产生的。 情随境吸三 收：强红度外的分降光低光,曲度线法上确移定,无有吸机收物部的分结的构曲线在谱图的上部。 随任吸务收 一强：度红的外降吸低收光,曲谱线分上析移法,无基吸础收部分的曲线在谱图的上部。
”实际是向下的“谷”,它是由分子中的基 随知吸识收 点强：度红的外降吸低收光,曲谱线的上表移示,无法吸收部分的曲线在谱图的上部。
现代仪器分析-紫外可见近红外吸收光谱ppt课件
电磁波区域
NMR 微波分光
电磁波可分为高频、
中频及低频区。高频对 应放射线（g射线，C 射线），涉及原子核， 内层电子；而中等频率 指紫外-可见光，近红 外、中红外和远红外光 ，涉及外层电子能级的 跃迁，振动及转动。低 频指电波（微波，无线 电波），涉及转动，电 子自旋，核自旋等。
XPS
X射线荧光分析
- 10 -
能级跃迁：
电子能级间跃迁的同时， 总伴随有振动和转动能级间 的跃迁。即电子光谱中总包 含有振动能级和转动能级间 跃迁产生的若干谱线而呈现 宽谱带（带状光谱）。
- 11 -
带状分子吸收光谱产生的原因：---宏观表现
电子跃迁可以从基态激发到激发态的任一振动、转动能 级上。故电子能级跃迁产生的吸收光谱包含了大量谱线 ，并由于这些谱线的重叠而成为连续的吸收带。
-9-
分子的各能级：
转动能级间的能量差：0.005~0.05 eV，跃迁产生吸收 光谱位于远红外区（远红外光谱或分子转动光谱）；
振动能级的能量差：0.05~1 eV，跃迁产生的吸收光谱 位于红外区（红外光谱或分子振动光谱）；
电子能级的能量差较大，约为1~20 eV。电子跃迁产生 的吸收光谱在紫外-可见光区(紫外-可见光谱或分子的 电子光谱)。
3.1 电子跃迁与分子吸收光谱
物质分子内部三种运动形式：电子相对于原子核的运动 ；原子核在其平衡位置附近的相对振动；分子本身绕其 重心的转动。
分子具有三种不同能级：电子能级、振动能级和转动能 级。
三种能级都是量子化的，且各自具有相应的能量。 分子的内能：电子能量Ee 、振动能量Ev 、转动能量Er。
.— .— . . .
紫外-可见-近红外吸收光谱法
1
2
3
NMR 微波分光
电磁波可分为高频、
中频及低频区。高频对 应放射线（g射线，C 射线），涉及原子核， 内层电子；而中等频率 指紫外-可见光，近红 外、中红外和远红外光 ，涉及外层电子能级的 跃迁，振动及转动。低 频指电波（微波，无线 电波），涉及转动，电 子自旋，核自旋等。
XPS
X射线荧光分析
- 10 -
能级跃迁：
电子能级间跃迁的同时， 总伴随有振动和转动能级间 的跃迁。即电子光谱中总包 含有振动能级和转动能级间 跃迁产生的若干谱线而呈现 宽谱带（带状光谱）。
- 11 -
带状分子吸收光谱产生的原因：---宏观表现
电子跃迁可以从基态激发到激发态的任一振动、转动能 级上。故电子能级跃迁产生的吸收光谱包含了大量谱线 ，并由于这些谱线的重叠而成为连续的吸收带。
-9-
分子的各能级：
转动能级间的能量差：0.005~0.05 eV，跃迁产生吸收 光谱位于远红外区（远红外光谱或分子转动光谱）；
振动能级的能量差：0.05~1 eV，跃迁产生的吸收光谱 位于红外区（红外光谱或分子振动光谱）；
电子能级的能量差较大，约为1~20 eV。电子跃迁产生 的吸收光谱在紫外-可见光区(紫外-可见光谱或分子的 电子光谱)。
3.1 电子跃迁与分子吸收光谱
物质分子内部三种运动形式：电子相对于原子核的运动 ；原子核在其平衡位置附近的相对振动；分子本身绕其 重心的转动。
分子具有三种不同能级：电子能级、振动能级和转动能 级。
三种能级都是量子化的，且各自具有相应的能量。 分子的内能：电子能量Ee 、振动能量Ev 、转动能量Er。
.— .— . . .
紫外-可见-近红外吸收光谱法
1
2
3
《仪器分析》PPT课件
紫外、可见、红外吸收光谱的 特点和区别
紫外吸收光谱：紫外线波长短、光子能量大（6.2~3.1ev)、能引起分子外层 价电子的跃迁（伴随振转）-----电子光谱，形状简单，具有不饱和结构（共轭 ）分子，其价电子跃迁所需能量与紫外线光子能量相当，故UV主要研究不饱和化 合物、应用范围窄，表示方法不同（A~波长）。
第二讲 可见紫外分光光度法
定义：以可见紫外吸收光谱建立的定性、定量分析方法。 可见紫外区：200nm~760nm 方法特点：（1）灵敏度高（ppm)
(2) 准确度高（相对误差0.5~0.2%） 适于微量组分测定
(3）应用广泛（定性、定量、结构） 为四大光谱之一。
（4）操作简便、快速、实验成本低。
基本概念
原子吸收光谱法（基于被测元素基态原子在蒸气状态下对特征电磁辐射的吸收 而 进 行 元 素 定 量 分 析 的 方 法 ---- 金 属 元 素 ）
核磁共振波谱法（在外磁场作用下，用10—100m无线电波照射分子，可引起 分子中某种核的能级跃迁，使原子核从低能级跃迁到高能级，即核磁共振，且在 某些特定磁场强度处产生强弱不同的吸收信号。以吸收信号频率对信号强度作图 ---NMR波谱图--- NMR 法）
基本概念
第一讲 光谱分析概论
光学分析：以电磁辐射或以物质发射的电磁辐射与物质间的相 互作用建立的仪器 分析方法，统称为光学分析。分为一般光学分析（折光、旋光、浊度分析等）和光谱 分析
光谱分析：以物质光谱建立的定性、定量及结构分析的方法。
光谱：当物质与辐射能相互作用时，物质内部发生能级跃迁，记录由能级跃迁所产 生的辐射能发射或吸收强度随波长的变化，得到的谱图称为光谱。
基态：物质分子处于能量低且稳定的状态。 激发态：物质分子接受了外来辐射能，内部能级由原来低能级跃迁到较高能级，
仪器分析_红外光谱法
C
C
C
C
C
C
2220 cm-1
1667 cm-1
1430 cm-1
2 原子的折合质量 反映了基团质量特性，折合
质量越小，则基频峰波数越大。
39
C
C
C
N
C
O
1430 cm-1
1330 cm-1
1280 cm-1
利用实验得到的化学键力常数和计算式，可以 估算各种类型基团的基频吸收峰的波数。
由于各种有机化合物的结构不同。它 们的原子质量和化学健力常数各不相同， 红外吸收频率也不相同，因此，不同有 机化合物的红外光谱具有高度特征性。
（转动自由度）
29
2、振动自由度
设分子原子数目为 N 个，在空间确定一个原子的 位置，需要3个坐标（ x, y, z ），所以，N 个原子需要 3N个坐标或自由度，分子中N 个原子自由度总数：
3 N = 平动自由度 + 振动自由度 + 转动自由度
振动自由度数目： 振动自由度 = 3 N — 平动自由度— 转动自由度 显然，分子整体可以分别沿 x, y, z 三个方向移动， 所以，分子平动自由度为 3；
27
二、分子的振动自由度与红外吸收的理论峰数
理论上讲，分子的每一种振动形式都会产生一 个基频吸收峰，即对于一个多原子分子：
基频吸收峰的数目 = 分子所有的振动形式的数目
（振动自由度）
28
1、分子的运动形式
A 分子中各原子在其平衡位置附近的振动（振动自由度）
B 分子作整体的平动 （平动自由度）
C 分子围绕 x, y, z 轴的转动
第十章 红外吸收光谱分析 (红外吸收光谱法)
Infrared Spectrometry (IR)
现代仪器分析-紫外可见近红外吸收光谱ppt课件
I0= Ia+ It+ Ir 由于反射光强度很弱，其影响很小，上式可简化为：
I0= Ia+ It
吸光度: 为透光度倒数的对数，用A表示， 即 A=lg1/T=lgI0/It
透光度：透光度为透过光的强度It与入射光强度I0之比，用T表示： 即 T= It/I0
-6-
2.2 光吸收定律
朗伯-比耳定律
朗伯——比尔定律：A＝kcl
- 13 -
4. 紫外-可见吸收光谱的产生
E = Ee +Ev + Er hv = ΔE = E2 - E1 = ΔEe + ΔEv + ΔEr
n E h
l
c
n
hc E
- 14 -
分子、原子或离子具有不连续的量子化能级---微观 仅当光子能量与被照物质基态和激发态能量之差相等
时才能发生吸收
H
H
CC
H
H
[C=C是发色基团]
助色基团取代，p p*跃迁（K带)将发生红移
取代基 -SR 红移距离 45(nm)
-NR2 40(nm)
-OR 30(nm)
-Cl 5(nm)
CH3 5(nm)
- 26 -
2. 立体结构和互变结构的影响
顺反异构：
H
H
反式：λmax=295.5 nm； εmax=29000
- 29 -
3.2 对精细结构的影响
极性溶剂使精细结构消失
- 30 -
溶剂本身有紫外吸收，选用溶剂时须注意其最低波长极限：
- 31 -
3.3 溶剂选择的原则 比较未知物与已知物的吸收光谱时，必须采用相同的溶 剂； 应竟可能地使用非极性溶剂，以便获得物质吸收光谱的 特征精细结构； 所选溶剂在需要测定的波长范围内无吸收或吸收很小。
I0= Ia+ It
吸光度: 为透光度倒数的对数，用A表示， 即 A=lg1/T=lgI0/It
透光度：透光度为透过光的强度It与入射光强度I0之比，用T表示： 即 T= It/I0
-6-
2.2 光吸收定律
朗伯-比耳定律
朗伯——比尔定律：A＝kcl
- 13 -
4. 紫外-可见吸收光谱的产生
E = Ee +Ev + Er hv = ΔE = E2 - E1 = ΔEe + ΔEv + ΔEr
n E h
l
c
n
hc E
- 14 -
分子、原子或离子具有不连续的量子化能级---微观 仅当光子能量与被照物质基态和激发态能量之差相等
时才能发生吸收
H
H
CC
H
H
[C=C是发色基团]
助色基团取代，p p*跃迁（K带)将发生红移
取代基 -SR 红移距离 45(nm)
-NR2 40(nm)
-OR 30(nm)
-Cl 5(nm)
CH3 5(nm)
- 26 -
2. 立体结构和互变结构的影响
顺反异构：
H
H
反式：λmax=295.5 nm； εmax=29000
- 29 -
3.2 对精细结构的影响
极性溶剂使精细结构消失
- 30 -
溶剂本身有紫外吸收，选用溶剂时须注意其最低波长极限：
- 31 -
3.3 溶剂选择的原则 比较未知物与已知物的吸收光谱时，必须采用相同的溶 剂； 应竟可能地使用非极性溶剂，以便获得物质吸收光谱的 特征精细结构； 所选溶剂在需要测定的波长范围内无吸收或吸收很小。
材料现代分析方法ppt课件
聚合物分子运动的测定——分子运动方式不同会导致聚 合物所处的力学状态发生改变——转变。每种聚合物都 有其特定的转变。研究聚合物的松弛与转变可以帮助人 们了解聚合物的结构，建立结构与性能之间的关系。
.
31
5.1聚合物结构的分析表征——
链结构——红外光谱、紫外光谱、荧光光谱、拉曼光谱、 电子能谱、核磁共振、顺磁共振、X射线衍射（广角）、 电子衍射、中子散射……；
島津EPMA-1600
.
25
EDS应用举例（能量色散型X射线谱，Energy Dispersive X-Ray Spectroscopy ）
不良品
良品
齿轮疲劳失效，是由于 渗碳处理不均匀，根本 原因在于硅的偏聚。
浸炭不 良部
不良品
.
Ｃ
良品
Ｓｉ
26
XPS X射线光电子能谱
.
27
3.4 分子结构分析
光学显微镜
分辨率
1000 0 10
扫描探针显微镜 扫描电子显微镜
观察倍率 ×10000000 ×1000000 ×100000 ×10000 ×1000 ×100 ×10
1000
100
10
1
0.1 ｎｍ
1
0.1 0.01 0.001 0.0001 μｍ
.
13
OM
Ni-Cr合金的铸造组织
.
14
SEM
“材料性能”主要研究性能的评价方法、测试方法及影 响因素。
.
5
材料分析方法定义
广义：包括
技术路线
实验技术
数据分析
狭义：某一种测试方法，如：
X射线衍射方法
电子显微术
红外光谱分析
核磁共振分析等
.
31
5.1聚合物结构的分析表征——
链结构——红外光谱、紫外光谱、荧光光谱、拉曼光谱、 电子能谱、核磁共振、顺磁共振、X射线衍射（广角）、 电子衍射、中子散射……；
島津EPMA-1600
.
25
EDS应用举例（能量色散型X射线谱，Energy Dispersive X-Ray Spectroscopy ）
不良品
良品
齿轮疲劳失效，是由于 渗碳处理不均匀，根本 原因在于硅的偏聚。
浸炭不 良部
不良品
.
Ｃ
良品
Ｓｉ
26
XPS X射线光电子能谱
.
27
3.4 分子结构分析
光学显微镜
分辨率
1000 0 10
扫描探针显微镜 扫描电子显微镜
观察倍率 ×10000000 ×1000000 ×100000 ×10000 ×1000 ×100 ×10
1000
100
10
1
0.1 ｎｍ
1
0.1 0.01 0.001 0.0001 μｍ
.
13
OM
Ni-Cr合金的铸造组织
.
14
SEM
“材料性能”主要研究性能的评价方法、测试方法及影 响因素。
.
5
材料分析方法定义
广义：包括
技术路线
实验技术
数据分析
狭义：某一种测试方法，如：
X射线衍射方法
电子显微术
红外光谱分析
核磁共振分析等
红外吸收光谱分析(共27张PPT)
这里弹簧的k值就的原子不是静止不动的，原子在其平衡位置做相 对运动，从而产生振动！原子与原子之间的相对运动无非有 两种情况，即：键长发生变化（伸缩振动），键角发生变化 （弯曲振动）
对于双原子分子：没有弯曲振动，只有一个伸缩振动
对于多原子分子来说，包括伸缩振动和弯曲振动。 伸缩振动有对称和不对称伸缩以亚甲基－CH2为例
苯，3N－6＝30种，实际上苯的红外谱图上只有几个吸收峰！ 说明：不单苯，许多化合物在红外谱图上的吸收峰数目要远 小于其振动自由度（理论计算值）。
原因:(1)相同频率的峰重叠（2）频率接近或峰弱，仪器检测
不出（3）有些吸收峰落在仪器的检测范围之外（4）并不是
（2）对于基频峰：偶极矩变化越大的振动，吸收峰越强
②液体试样：溶液法和液膜法。溶液法是将液体试样溶在适当的红 外溶剂中（CS2，CCl4，CHCl3等）然后注入固定池中进行测定。液 膜法是在可拆池两窗之间，滴入几滴试样使之形成一层薄的液膜。
③固体试样：压片法、糊状法和薄膜法。压片法通常按照固体样品和 KBr为1：100研磨，用高压机压成透明片后再进行测定。糊状法就是把 试样研细滴入几滴悬浮剂（石蜡油），继续研磨成糊状然后进行测定 。薄膜法主要用于高分子化合物的测定，通常将试样溶解在沸点低易 挥发的溶剂中，然后倒在玻璃板上，待溶剂挥发成膜后再用红外灯加 热干燥进一步除去残留的溶剂，制成的膜直接插入光路进行测定。
（3）组频峰：振动之间相互作用产生的吸收峰
（4）泛频峰：倍频峰＋组频峰
（5）特征峰：可用于鉴别官能团存在的吸收峰。 （6）相关峰：由一个官能团引起的一组具有相互依存关系 的特征峰
红外光谱可分为基频区和指纹区两大区域
（1）基频区(4000～1350cm-1)又称为特征区或官能团区，其
对于双原子分子：没有弯曲振动，只有一个伸缩振动
对于多原子分子来说，包括伸缩振动和弯曲振动。 伸缩振动有对称和不对称伸缩以亚甲基－CH2为例
苯，3N－6＝30种，实际上苯的红外谱图上只有几个吸收峰！ 说明：不单苯，许多化合物在红外谱图上的吸收峰数目要远 小于其振动自由度（理论计算值）。
原因:(1)相同频率的峰重叠（2）频率接近或峰弱，仪器检测
不出（3）有些吸收峰落在仪器的检测范围之外（4）并不是
（2）对于基频峰：偶极矩变化越大的振动，吸收峰越强
②液体试样：溶液法和液膜法。溶液法是将液体试样溶在适当的红 外溶剂中（CS2，CCl4，CHCl3等）然后注入固定池中进行测定。液 膜法是在可拆池两窗之间，滴入几滴试样使之形成一层薄的液膜。
③固体试样：压片法、糊状法和薄膜法。压片法通常按照固体样品和 KBr为1：100研磨，用高压机压成透明片后再进行测定。糊状法就是把 试样研细滴入几滴悬浮剂（石蜡油），继续研磨成糊状然后进行测定 。薄膜法主要用于高分子化合物的测定，通常将试样溶解在沸点低易 挥发的溶剂中，然后倒在玻璃板上，待溶剂挥发成膜后再用红外灯加 热干燥进一步除去残留的溶剂，制成的膜直接插入光路进行测定。
（3）组频峰：振动之间相互作用产生的吸收峰
（4）泛频峰：倍频峰＋组频峰
（5）特征峰：可用于鉴别官能团存在的吸收峰。 （6）相关峰：由一个官能团引起的一组具有相互依存关系 的特征峰
红外光谱可分为基频区和指纹区两大区域
（1）基频区(4000～1350cm-1)又称为特征区或官能团区，其
红外光谱法(仪器分析课件)
项目三 红外光谱法
z
目录
Contents
1 红外光谱法基本原理 2 红外光谱仪 3 红外光谱实验技术 4 红外光谱仪虚拟仿真训练 5 红外光谱法在结构分析中的应用
红外光谱法
能力目标
• 能够熟练的操作傅立叶红外光谱仪； • 能够根据样品的状态、性质选择合适
的样品处理方法； • 能够根据谱图确定常见有机化合物的
—NH2，—NH（游离） —NH2，—NH（缔合）
—SH
C—H伸缩振动
一
不饱和C—H
≡C—H（叁键） ═C—H（双键） 苯环中C—H
区
饱和C—H
域
—CH3 —CH3
—CH2
—CH2
吸收频率 （cm-1）
3650—3580 3400—3200 3500—3300 3400—3100 2600—2500
近红外、中红外、远红外区域。
概述
红外谱图的表示法
样品的红外吸收曲线称为红外吸收光谱，多用百分透射比与波数或百分透
射比与波长曲线来描述。
纵坐标为吸收强度，横坐标为波长λ （μm）和波数1/λ，单位：cm-1
有机化合物的结构解析；定性（基团的特征吸收频率）；定量（特征峰的强度）
红外光谱法原理 红外吸收光谱产生的条件
C=O、C=C、C=N、NO2、苯环等的伸缩振动
1500~400cm-1
C－C、C－O、C－N、C－X等的伸缩振动及含氢基团的弯曲振动
• 基团特征频率区的特点和用途
• 吸收峰数目较少，但特征性强。不同化合物中的同种基团振动吸收 总是出现在一个比较窄的波数范围内。
• 主要用于确定官能团。
• 指纹区的特点和用途
振动形式
伸缩 伸缩 伸缩 伸缩 伸缩
z
目录
Contents
1 红外光谱法基本原理 2 红外光谱仪 3 红外光谱实验技术 4 红外光谱仪虚拟仿真训练 5 红外光谱法在结构分析中的应用
红外光谱法
能力目标
• 能够熟练的操作傅立叶红外光谱仪； • 能够根据样品的状态、性质选择合适
的样品处理方法； • 能够根据谱图确定常见有机化合物的
—NH2，—NH（游离） —NH2，—NH（缔合）
—SH
C—H伸缩振动
一
不饱和C—H
≡C—H（叁键） ═C—H（双键） 苯环中C—H
区
饱和C—H
域
—CH3 —CH3
—CH2
—CH2
吸收频率 （cm-1）
3650—3580 3400—3200 3500—3300 3400—3100 2600—2500
近红外、中红外、远红外区域。
概述
红外谱图的表示法
样品的红外吸收曲线称为红外吸收光谱，多用百分透射比与波数或百分透
射比与波长曲线来描述。
纵坐标为吸收强度，横坐标为波长λ （μm）和波数1/λ，单位：cm-1
有机化合物的结构解析；定性（基团的特征吸收频率）；定量（特征峰的强度）
红外光谱法原理 红外吸收光谱产生的条件
C=O、C=C、C=N、NO2、苯环等的伸缩振动
1500~400cm-1
C－C、C－O、C－N、C－X等的伸缩振动及含氢基团的弯曲振动
• 基团特征频率区的特点和用途
• 吸收峰数目较少，但特征性强。不同化合物中的同种基团振动吸收 总是出现在一个比较窄的波数范围内。
• 主要用于确定官能团。
• 指纹区的特点和用途
振动形式
伸缩 伸缩 伸缩 伸缩 伸缩
红外吸收光谱分析-PPT
红外区光谱用波长和波数(wave number)来 表征 ;
波长多用μm做单位; 波数:以σ表示,定义为波长得倒数,单位cm-1,其
物理意义就是每厘米长光波中波得数目。 σ=1/λ(cm)=104/λ(μm)=υ/c 用波数表示频率得好处就是比用频率要方便,
且数值小。 一般用透光率-波数曲线或透光度-波长曲线来
第三章 红外吸收光谱分析
3、2 基本原理 3、2、2 双原子分子得振动
红外光谱就是由于分子振动能级得跃迁(同时伴有转动能级跃迁) 而产生,即分子中得原子以平衡位置为中心作周期性振动,其振幅非 常小。这种分子得振动通常想象为一根弹簧联接得两个小球体系, 称为谐振子模型。这就是最简单得双原子分子情况,如下图所示。
基频峰、倍频峰和泛频峰
分子吸收红外辐射后,由基态振动能级(V=0)跃迁至 第一振动激发态(V=1)时,所产生得吸收峰称为基频 峰。因为△V=1时, L= ,所以 基频峰得位置等于 分子得振动频率。
在红外吸收光谱上除基频峰外,还有振动能级由基态 ( V =0)跃迁至第二激发态( V =2)、第三激发态( V =3),所产生得吸收峰称为倍频峰。
在室温时,分子处于基态( V = 0): EV= 1/2h ,此时,伸缩振动得频率很小。
条件一:辐射光子得能量应与振动跃 迁所需能量相等
当有红外辐射照射到分子时,若红 外辐射得光子(L)所具有得能量(EL) 恰好等于分子振动能级得能量差 (△EV)时,则分子将吸收红外辐射而跃
迁至激发态,导致振幅增大。
多原子分子振动
多原子分子由于原子数目增多,组成分子得键 或基团和空间结构不同,其振动光谱比双原子 分子要复杂。但就是可以把她们得振动分解 成许多简单得基本振动,即简正振动。
简正振动:简正振动得振动状态就是分子质 心保持不变,整体不转动,每个原子都在其平 衡位置附近做简谐振动。
波长多用μm做单位; 波数:以σ表示,定义为波长得倒数,单位cm-1,其
物理意义就是每厘米长光波中波得数目。 σ=1/λ(cm)=104/λ(μm)=υ/c 用波数表示频率得好处就是比用频率要方便,
且数值小。 一般用透光率-波数曲线或透光度-波长曲线来
第三章 红外吸收光谱分析
3、2 基本原理 3、2、2 双原子分子得振动
红外光谱就是由于分子振动能级得跃迁(同时伴有转动能级跃迁) 而产生,即分子中得原子以平衡位置为中心作周期性振动,其振幅非 常小。这种分子得振动通常想象为一根弹簧联接得两个小球体系, 称为谐振子模型。这就是最简单得双原子分子情况,如下图所示。
基频峰、倍频峰和泛频峰
分子吸收红外辐射后,由基态振动能级(V=0)跃迁至 第一振动激发态(V=1)时,所产生得吸收峰称为基频 峰。因为△V=1时, L= ,所以 基频峰得位置等于 分子得振动频率。
在红外吸收光谱上除基频峰外,还有振动能级由基态 ( V =0)跃迁至第二激发态( V =2)、第三激发态( V =3),所产生得吸收峰称为倍频峰。
在室温时,分子处于基态( V = 0): EV= 1/2h ,此时,伸缩振动得频率很小。
条件一:辐射光子得能量应与振动跃 迁所需能量相等
当有红外辐射照射到分子时,若红 外辐射得光子(L)所具有得能量(EL) 恰好等于分子振动能级得能量差 (△EV)时,则分子将吸收红外辐射而跃
迁至激发态,导致振幅增大。
多原子分子振动
多原子分子由于原子数目增多,组成分子得键 或基团和空间结构不同,其振动光谱比双原子 分子要复杂。但就是可以把她们得振动分解 成许多简单得基本振动,即简正振动。
简正振动:简正振动得振动状态就是分子质 心保持不变,整体不转动,每个原子都在其平 衡位置附近做简谐振动。
