第八章X-射线光电子能谱
X-Ray Photoelectron Spectroscopy
表面:
一、表面分析概述
物质存在的一种形态，气态，液态，固态， 表面态
固体表面：
理想的---固体终端
实际的---体相性质开始变化，
5～20 nm数量级
表面特点：
XPS－基本原理
光电截面是决定灵敏度的主要因素 影响因素：电子所在壳层的平均半径，
样品的制备
1. 样品的大小
• 在实验过程中样品必须通过传递杆，穿过超高真空隔离 阀，送进样品分析室。因此，样品的尺寸必须符合一定 的大小规范。
• 对于块体样品和薄膜样品，其长宽最好小于10 mm, 高 度小于5 mm。
• 对于体积较大的样品则必须通过适当方法制备成合适大 小的样品。
1
K
1s
13－33
2
L
2p
34－66
3
M
3d
67－71
4
N
4d
72－92
4
N
4f
XPS－基本原理
3.光电子逸出深度 自样品表面发射出的光电子，在穿过样品时，一部分
光电子会产生非弹性散射(即改变运动方向并有能量损 失的碰撞)。电子能谱所研究的信息深度取决于逸出电 子的非弹性散射平均自由程
电子逸出深度(平均自由程)是指电子在经受非弹性碰 撞前所经历的平均距离。
第八章X-射线光电子能谱
X-Ray Photoelectron Spectroscopy
表面:
一、表面分析概述
物质存在的一种形态，气态，液态，固态， 表面态
固体表面：
理想的---固体终端
实际的---体相性质开始变化，
5～20 nm数量级
表面特点：
【材料课件】第五章x射线光电子能谱
2被激发的电子能量可用下式表示：
KE = hv - BE - spec 式中
hv=入射光子（X射线或UV）能量
h=Planck constant ( 6.62 x 10-34 J s ),
v - frequency (Hz)
BE=电子键能或结合能、电离能（Electron Binding Energy）
2电子能量分析器-对应上述能量的分析器，只可能是表 面分析；
3高真空系统：超高真空腔室super-high vacuum chamber（ UHV避免光电子与气体分子碰撞的干扰。
PPT文档演模板
【材料课件】第五章x射线光电子能 谱
•XPS的仪器Instrumentation for XPS
PPT文档演模板
X-射线光电子能谱 XPS: X-ray Photoelectron Spectroscopy
俄歇能谱 AES: Auger Electron Spectroscopy
电子能量损失谱 EELS: Electron Energy Loss Spectroscopy
PPT文档演模板
【材料课件】第五章x射线光电子能 谱
n 1元素定性 n 2 定量分析 n 3 元素价态、结合态的研究。
PPT文档演模板
【材料课件】第五章x射线光电子能 谱
实例1： 木乃依所用的颜料分析
•Pb3O4
•Egyptian Mummy •2nd Century AD •World Heritage Museum •University of Illinois
•发射出的光电子Ejected Photoelectron
•Conduction Band •Valence Band
•Free •Electron •Level
KE = hv - BE - spec 式中
hv=入射光子（X射线或UV）能量
h=Planck constant ( 6.62 x 10-34 J s ),
v - frequency (Hz)
BE=电子键能或结合能、电离能（Electron Binding Energy）
2电子能量分析器-对应上述能量的分析器，只可能是表 面分析；
3高真空系统：超高真空腔室super-high vacuum chamber（ UHV避免光电子与气体分子碰撞的干扰。
PPT文档演模板
【材料课件】第五章x射线光电子能 谱
•XPS的仪器Instrumentation for XPS
PPT文档演模板
X-射线光电子能谱 XPS: X-ray Photoelectron Spectroscopy
俄歇能谱 AES: Auger Electron Spectroscopy
电子能量损失谱 EELS: Electron Energy Loss Spectroscopy
PPT文档演模板
【材料课件】第五章x射线光电子能 谱
n 1元素定性 n 2 定量分析 n 3 元素价态、结合态的研究。
PPT文档演模板
【材料课件】第五章x射线光电子能 谱
实例1： 木乃依所用的颜料分析
•Pb3O4
•Egyptian Mummy •2nd Century AD •World Heritage Museum •University of Illinois
•发射出的光电子Ejected Photoelectron
•Conduction Band •Valence Band
•Free •Electron •Level
X射线光电子能谱分析ppt
在生物学领域，XPS技术可以用于研究生物分子的结 构、细胞表面的化学成分等。
02
x射线光电子能谱分析实验技术
样品的制备和处理技术
1 2
固体样品研磨
将固体样品研磨成粉末，以提高X射线的透射性 和激发效率。
液体样品处理
对于液体样品，需要进行蒸发、干燥等处理， 以便在实验过程中保持稳定的样品形态。
3
气体样品控制
THANK YOU.
细胞和组织成像
利用X射线光电子能谱分析可以研究细胞和组织的结构和功能 ，如细胞膜的通透性和细胞骨架的分布等。同时也可以测定 细胞内自由基的分布和数量，为抗氧化剂药物的设计提供依 据。
05
x射线光电子能谱分析的挑战和前景
实验技术的局限性
01
样品制备难度大
02
信号衰减问题
需要选择合适的样品制备方法，以减 少表面吸附物和污染物的干扰。
2023
x射线光电子能谱分析ppt
目录
• 引言 • x射线光电子能谱分析实验技术 • x射线光电子能谱分析在材料科学中的应用 • x射线光电子能谱分析在生物学中的应用 • x射线光电子能谱分析的挑战和前景 • 参考文献 • 结论
01
引言
x射线光电子能谱简介
x射线光电子能谱技术（XPS）是一种表面分析技术，用于测 量样品表面的元素组成和化学状态。
04
x射线光电子能谱分析在生物学中的 应用
在生物大分子结构研究中的应用
确定生物大分子中的元素组成
通过X射线光电子能谱分析，可以测定生物大分子中的元素组成，如蛋白质 、核酸和多糖等。
研究生物大分子结构
利用X射线光电子能谱分析可以研究生物大分子的结构，如蛋白质的三维构象 和核酸的二级结构等。
02
x射线光电子能谱分析实验技术
样品的制备和处理技术
1 2
固体样品研磨
将固体样品研磨成粉末，以提高X射线的透射性 和激发效率。
液体样品处理
对于液体样品，需要进行蒸发、干燥等处理， 以便在实验过程中保持稳定的样品形态。
3
气体样品控制
THANK YOU.
细胞和组织成像
利用X射线光电子能谱分析可以研究细胞和组织的结构和功能 ，如细胞膜的通透性和细胞骨架的分布等。同时也可以测定 细胞内自由基的分布和数量，为抗氧化剂药物的设计提供依 据。
05
x射线光电子能谱分析的挑战和前景
实验技术的局限性
01
样品制备难度大
02
信号衰减问题
需要选择合适的样品制备方法，以减 少表面吸附物和污染物的干扰。
2023
x射线光电子能谱分析ppt
目录
• 引言 • x射线光电子能谱分析实验技术 • x射线光电子能谱分析在材料科学中的应用 • x射线光电子能谱分析在生物学中的应用 • x射线光电子能谱分析的挑战和前景 • 参考文献 • 结论
01
引言
x射线光电子能谱简介
x射线光电子能谱技术（XPS）是一种表面分析技术，用于测 量样品表面的元素组成和化学状态。
04
x射线光电子能谱分析在生物学中的 应用
在生物大分子结构研究中的应用
确定生物大分子中的元素组成
通过X射线光电子能谱分析，可以测定生物大分子中的元素组成，如蛋白质 、核酸和多糖等。
研究生物大分子结构
利用X射线光电子能谱分析可以研究生物大分子的结构，如蛋白质的三维构象 和核酸的二级结构等。
X射线光电子能谱分析ppt课件
多通道检测器是由多 个微型单通道电子倍 增器组合在一起而制 成的一种大面积检测 器，也称位敏检测器 （PSD）或多阵列检 测器。
26
真空系统
电子能谱仪的真空系统有两个基本功能。
1、使样品室和分析器 保持一定的真空度， 以便使样品发射出来 的电子的平均自由程 相对于谱仪的内部尺 寸足够大，减少电子 在运动过程中同残留 气体分子发生碰撞而 损失信号强度。
EY(Z+Δ)：Y电子电离所需的能量。
Φ-功函数
20
俄歇过程和俄歇电子能量
WXY 跃 迁 产 生 的 俄 歇 电子的动能可近似地 用经验公式估算，即
：EWXY EW (Z) EX (Z)
EY (Z )
原子序数
功
函
实验值在
1 2
和
3 之间
4
数
俄歇电子
WXY俄歇过程示意图
21
§7.5 电子能谱仪简介
36
电子能谱仪主要由激发源、电子能量分析器、 探测电子的监测器和真空系统等几个部分组成。
22
能量分析器
电子能量分析器其作用是探测样品发射出来的不同 能量电子的相对强度。它必须在高真空条件下工作 即压力要低于10-3帕，以便尽量减少电子与分析器 中残余气体分子碰撞的几率。
23
半球形电子能量分 析器
半球形分析器示意图 24
ppt课件24半球形电子能量分析器半球形分析器示意图ppt课件25筒镜形电子能量分析器筒镜分析器示意图ppt课件26检测器检测器通常为单通道电子倍增器和多通道倍增器光电子或俄歇电子流a1010913倍增器1a104通道电子倍增器是一种采用连续倍增电极表面管状通道内壁涂一层高阻抗材料的薄膜静电器件

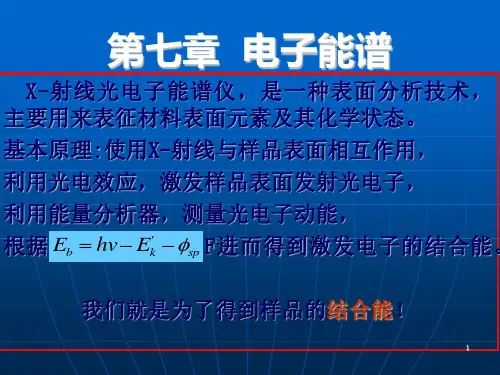

第七章 电子能谱
