场扫描电路
场扫描电路
IC601属OTL输出方式，由于采用正负双电源进行供电， 故输出端省掉了耦合电容，这样就避免了因耦合电容而带来 的非线性失真
有些彩显两者共用一个电容，即这个电容既是场振荡定时元件，又是场锯齿波形成元件。
场多锯输频出 数齿电控路彩波的显供中电电场方扫流式描失2，真主以要包便括场产S形生失真足和C形够失真强两种的。 偏转磁场，满足垂直偏转幅度的要 求。同时它为视频电路提供回扫脉冲，以消除回扫线，为枕校电路 多频数控彩显场扫描电路原理及故障维修
该电路一般跨接在场输出级与场激励级之间，也可跨接在场输出级与场锯齿波形成电路之间或锯齿波形成电路与场激励级之间。
场多，同频步 数以信控号彩便输显入场达到扫描T到D电A路9最1原11的理佳2及脚故的。障维场修 扫描线性。该电路一般跨接在场输出级与场激 励级之间，也可跨接在场输出级与场锯齿波形成电路之间或锯齿波 如为视频和显像管电路异常引起的回扫线，则光栅较亮，图像较淡或无图像，回扫线满屏，亮度和对比度控制不明显，有时伴有自动
多频数控彩显场扫描电路原理及故障维修
场同步信号输入到TDA9111的2脚。由内部同步信号处理电路处 理后，加到TDA9111内部的场振荡电路，TDA9111的22脚外接的 C619为场振荡和锯齿波发生器电容器，20脚外接的C611为场AGC 场锯齿波发生器AGC环路电容器，以保证场幅不随场频的变化而 变化。
多频数控彩显场扫描电路原理及故障维修
二、场振荡和锯齿波电压形成电路 场振荡电路是一个自激振荡器，通过电容的充放电来产生自由振 荡的场频矩形波信号，作为锯齿波形成电路的电子开关，控制锯齿 波形成电路中电容的充放电形成锯齿波电压。有些彩显两者共用一 个电容，即这个电容既是场振荡定时元件，又是场锯齿波形成元件 。下图为共用电容的联想LXH-GJ556型数控彩显的场振荡和锯齿 波电压形成电路。
场扫描电路
场扫描电路的主要作用是，给场偏转线圈 提供一个符合技术标准的锯齿波电流。使 显像管电子束在起产生的均匀磁场下做自 上而下的扫描运动。场扫描电路同时还提 供场消隐信号给显像管，使电子束在逆程 期间截止。
对场锯齿波电流的要求是：
• 具有良好的线性，以保证屏幕垂直方向光
栅的均匀；具有足够的幅度稳定度。使光 栅在垂直方向满幅，且较少受电源电压波 动及温度变化的影响；应能被场同步信号 同步，以保证显像管电子束的扫描运动与 发射端摄像管电子束的扫描运动一致，而 在无同步信号的情况下，仍能正常扫描。
荡器。图8 35是一种典型间歇震荡器电路。 荡器。图8—35是一种典型间歇震荡器电路。 这种振荡器的特点是：（1 这种振荡器的特点是：（1）同步性好； （2）直接转换成锯齿波，正好符合场扫描 电路的要求；（3 电路的要求；（3）频率调整方面方便可靠。
间歇振荡器：
对图8—35这类振荡器，它的振荡波形是频率为50HZ 的矩形脉冲。锯齿波形成电路就是将矩形脉中转换成 锯齿波。由间歇震荡器的特点可知，这种波形转换器 容易实现。图8—35中发射极电容Ce、电阻Re就是用 来实现波形转换的。具体形成过程如下：当晶体管导 通时，发射极电流ie对电容Ce充电，电容上的电压逐 渐上升。当晶体管截止后，Ce通过Re放电，电容上的 电压逐渐下降。因此电容上的电压呈现一升一降的锯 齿形。选择较大的Ce（约20µF），并放大比较慢，便 得到线形良好的锯齿波。在图8-35中 R=1.5K ,C=22µF,所以ReCe=33ms，大于场周期 Tv=20ms，在t<20ms的时间间隔内波形可以近似为 直线。如Ce过大，虽然线性变得更好，当降低了锯齿 波电压的幅度。
场扫描电路图的组成
• 如图8—34所示。目前，电视机的场扫描电路有全集成式 如图8 34所示。目前，电视机的场扫描电路有全集成式
黑白电视机场扫描电路安装、调试
(2) 振荡级的检查
脚电压正常与否，可反映出振荡级是否起振。 N3⑤脚电压正常与否，可反映出振荡级是否起振。若振 荡正常， 脚电压值应为0 当调节场同步电位器RP 荡正常 ， ⑤ 脚电压值应为 0.6V 右 ， 当调节场同步电位器 RP4 脚电压在0 左右微微变化。 脚电压不是0 时，⑤脚电压在0.6V左右微微变化。如⑤脚电压不是0．6V， PC1031 26脚电压也不是 左右， 脚电压也不是3 µPC1031 H26脚电压也不是3V左右，则表明振荡级工作不正 故障在振荡级。 常，故障在振荡级。
1. 水平亮线故障的检修 （l）故障部位的初判及检修
PC1031 内部及外围元件电路可知，场振荡器不起振， 1031H 由 µPC1031H2 内部及外围元件电路可知 ，场振荡器不起振 ， 锯齿波形成电路不工，都将无锯齿波信号输出； 锯齿波形成电路不工，都将无锯齿波信号输出；或者场振荡器 和锯齿波形成电路工作正常，有锯齿波信号输出， 和锯齿波形成电路工作正常，有锯齿波信号输出，但输出放大 级有故障，偏转线圈中也无锯齿波电流。 级有故障，偏转线圈中也无锯齿波电流。故均会出现相同的故 障现象，即水平一条亮线。出现该种故障时，可从N 障现象 ，即水平一条亮线。出现该种故障时，可从 N37脚作为 故障的分割点着手进行维修。即从N 脚注入信号， 故障的分割点着手进行维修。 即从N37 脚注入信号，注意观察 屏幕上有无反应来区分故障是前级或是后级。 屏幕上有无反应来区分故障是前级或是后级。
2.3
场扫描电路的检测与调试 （一）通电前的检测
与前面实习相同，场扫描电路组装完毕后，通电前应检查 与前面实习相同， 场扫描电路组装完毕后， 元器件的组装是否正确，工艺是否符合要求。 元器件的组装是否正确，工艺是否符合要求。最后再检测一下 场扫描电路的在路电阻值是否正常， 场扫描电路的在路电阻值是否正常，同时为日后的维修实习提 供数据。 供数据。
场扫描电路的故障维修
场扫描电路的故障维修
综合实训 5. 综合评价 主要考核内容：维修准备、故障调查、故障分析、故障确定、
故障排除、检修步骤、检修数据、检修方法、其他项目、安全 生产、限定时间。
场扫描电路的故障维修
知识拓展 引入泵电源的好处 为了提高场输出级电路的工作可靠性和减小损耗，要减小场输
出级的工作电源电压。另外场输出级电路的供电电压减小后， 会使场扫描的时间增加、长脉冲幅度降低、宽度增加。所以在 OTL场输出级引入泵电源供电方式，其基本原理是在场扫描正 程时采用低压供电，以减小损耗提高扫描效率。在场扫描逆程 是采用高压供电，以缩短逆程扫描的时间改善场消隐的效果。
场扫描电路的故障维修
综合实训 4. 实训步骤： 第一步：通电观察故障现象。打开电视机场幅不足。 第二步：打开电视机后盖，抽出电路板，通电测量，用万用表测量集成电路N401各引脚
的电压，测量结果4脚的电压比正常值偏低，不足6.2V，其它引脚的电压正常。调节电位 器RP402，N401的7脚电压有所上升，图像幅度增加，但不合要求。经检测RP402损坏。 第三步：更换同型号的元件，清理杂物，通电试机，电视机恢复正常，故障排除。 第四步：将电视机重新组装好，整理现场，维修完毕。 第五步：填写实训报告
障排除。
场扫描电路的故障维修
综合实训 3. 实训准备 1. 万用表一块，型号自定。 2. 220V25W电烙铁一把。 3. 维修常用工具一套：螺丝刀、镊子等。 4. 电路图一分，与维修机型相对应。 5. 隔离变压器一个。 6. 相应的电视机元件。 7. 故障电视机一台。 8. 示波器一台。
电子整机维修
场扫描电路的故障维修
知识目标： 掌握场扫描电路的组成。 掌握场扫描电路的工作流程。 能够熟练识读场扫描的电路图。
STV9306场扫描输出集成电路
STV9306是一种场扫描输出集成电路，广泛应用在长虹系列大屏幕彩电上。
1．功能特点
STV9306集成电路内含12C总线接口电路、场锯齿波形成电路、场输出放大电路、场消隐信号产生电
路、水平枕校处理等电路。
2.引脚功能及数据
STV9306集成电路的引脚功能及数据见表所例。
*顶部约十公分处有十几条回扫线.场块用stv9306.先后更换过升压电容.场块.以及场块的外围所有电解电容,但是毫无效果,测量场块6脚供电电压为25v.,11脚有22V
所购的场块质量有问题，到售后处那买了个正品的STV9306 换过后故障修复。
11。
行、场扫描电路原理(ctq)

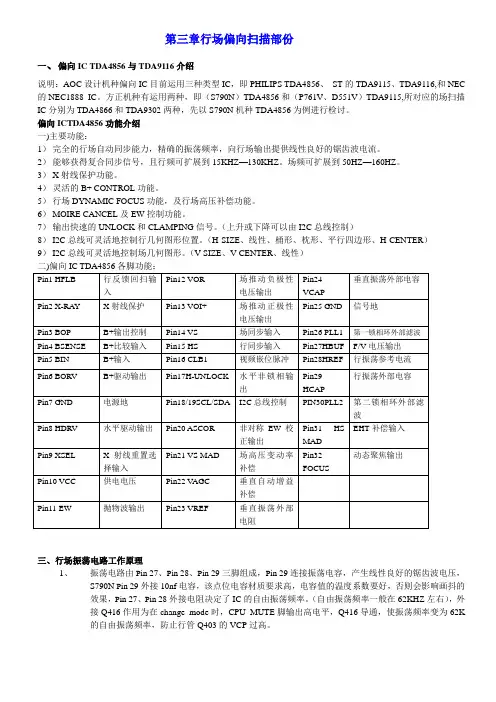

第三章行场偏向扫描部份一、偏向IC TDA4856与TDA9116介绍说明：AOC设计机种偏向IC目前运用三种类型IC，即PHILIPS TDA4856、ST的TDA9115、TDA9116,和NEC 的NEC1888 IC。
方正机种有运用两种，即（S790N）TDA4856和（P761V、D551V）TDA9115,所对应的场扫描IC分别为TDA4866和TDA9302两种，先以S790N机种TDA4856为例进行检讨。
偏向ICTDA4856功能介绍一)主要功能：1）完全的行场自动同步能力，精确的振荡频率，向行场输出提供线性良好的锯齿波电流。
2）能够获得复合同步信号，且行频可扩展到15KHZ—130KHZ。
场频可扩展到50HZ—160HZ。
3）X射线保护功能。
4）灵活的B+ CONTROL功能。
5）行场DYNAMIC FOCUS功能，及行场高压补偿功能。
6）MOIRE CANCEL及EW控制功能。
7）输出快速的UNLOCK和CLAMPING信号。
（上升或下降可以由I2C总线控制）8）I2C总线可灵活地控制行几何图形位置。
（H-SIZE、线性、桶形、枕形、平行四边形、H-CENTER）9）I2C总线可灵活地控制场几何图形。
（V-SIZE、V-CENTER、线性）二)偏向IC TDA4856各脚功能：三、行场振荡电路工作原理1、振荡电路由Pin 27、Pin 28、Pin 29三脚组成，Pin 29连接振荡电容，产生线性良好的锯齿波电压，S790N Pin 29外接10nf电容，该点位电容材质要求高，电容值的温度系数要好，否则会影响画抖的效果，Pin 27、Pin 28外接电阻决定了IC的自由振荡频率。
（自由振荡频率一般在62KHZ左右），外接Q416作用为在change mode时，CPU MUTE脚输出高电平，Q416导通，使振荡频率变为62K的自由振荡频率，防止行管Q403的VCP过高。
2、场振荡由Pin 22、Pin 23、Pin 24组成，Pin 24外接振荡电容，产生线性良好的锯齿波，自由振荡频率由Pin23脚上的电阻R608和外接振荡电容决定，电阻R608不仅使整个场和EW部分的噪声和线性最优化，而且影响内部参考值，因此R608的值一定要可靠、稳定。
液晶电视场扫描电路原理
液晶电视场扫描电路原理嘿，朋友们！今天咱来聊聊液晶电视场扫描电路原理，这可真是个有意思的玩意儿啊！你看那液晶电视，画面那么清晰，色彩那么鲜艳，这可都多亏了场扫描电路呢！就好像一个大舞台，场扫描电路就是那个掌控舞台灯光的幕后高手。
它让图像能够一行一行地、稳稳当当地出现在我们眼前。
想象一下，场扫描电路就像是一个不知疲倦的小蜜蜂，不停地飞来飞去，把图像的每一部分都准确无误地送到该去的地方。
它要和其他电路小伙伴们紧密配合，才能让我们看到精彩的电视节目呀！它的工作原理其实也不难理解。
就像是接力比赛，一棒接一棒地传递着信息。
场扫描电路负责把图像按照一定的顺序和节奏，从上到下一行一行地显示出来。
如果它出了差错，那画面可就乱套啦，要么歪歪扭扭，要么干脆就看不清了，那多扫兴啊！这里面的学问可大着呢！各种电子元件就像一个个小士兵，听从场扫描电路这个将军的指挥。
它们协同作战，为我们呈现出完美的视觉盛宴。
而且啊，不同的液晶电视，场扫描电路可能还不太一样呢。
就跟人一样，各有各的特点和本事。
有些可能更厉害，能让画面更流畅；有些可能更稳定，不会轻易出问题。
咱平时看电视的时候，可从来没想过这背后还有这么多门道吧？其实啊，生活中的很多东西都是这样，表面上看起来很简单，实际上里面蕴含着无数的智慧和努力。
液晶电视场扫描电路原理虽然复杂，但正是因为有了它，我们才能舒舒服服地躺在沙发上，享受精彩的电视节目。
这难道不神奇吗？它就像一个默默奉献的英雄，不声不响地为我们服务着。
所以啊，我们可得好好珍惜我们的液晶电视，也得感谢那些研究和制造这些电路的科学家和工程师们。
没有他们，我们的生活可就少了很多乐趣呢！这不就是科技的魅力吗？让我们的生活变得更加丰富多彩，更加有趣。
总之，液晶电视场扫描电路原理虽然听起来有点深奥，但只要我们稍微了解一下，就会发现它真的很有意思。
它是现代科技的一个小缩影，让我们看到了人类的智慧和创造力是多么的了不起！。
场扫描电路
一、场扫描电路的认识1．为场偏转线圈提供线性良好、幅度足够的锯齿波电流。
用来控制电子束在荧光屏上进行垂直方向的扫描。
2为亮度通道提供场逆程脉冲，作为场扫描逆程期间的消除信号，防止屏幕上出现的回扫线。
3．给CPU字符显示电路和画中画电路或背投彩电会聚电路提供场脉冲。
4提供场失落检测脉冲，在场工作异常时进行即时保护性黑屏或停机，避免水平亮线灼伤荧屏。
5．为25英寸及其以上大屏幕机器提供枕形校正用场脉冲，以改善画面东西枕形失真。
二、场扫描电路的原理场扫描电路的信号流程为：场振荡一锯齿波形成一场功率放大一场偏转。
场振荡电路的作用是，提供正确的场扫描脉冲。
早期彩电场扫描脉冲由RC积分式振荡产生，近年生产的彩电均是通过对行振荡信号进行分频产生，如TA8759、TA8659、LA7688、TDA8362、TBl238、TB1240、TDA8843等。
超级芯片TDA9383、VCT3801(VCT3803)则是通过CPIj晶振分频得到场频脉冲。
对于场脉冲从行分频而来的彩电而言，只要行工作正常，在场分频级供电正常的情况下，场扫描脉冲的产生就不会有问题，如LA7688的(40)脚电压偏低或掉电．会出现水平亮带、无字符甚至水平亮线故障。
场锯齿波的形成电路较简单，且大同小异，均采用积分方式获得锯齿波电流。
现以康佳K系列机器为例，说明其工作原理。
如上图所示，TDA9383(N101)内部通过场同步脉冲触发一个单稳态电路输出方波，然后控制一个恒流源(控制电流大小取决于(25)脚外接的R489阻值)对(26)脚外接电容C489充电．在C489上形成锯齿波电压，经内部放大后，从(21)、(22)脚分别输出正、负极性的锯齿波电压。
该电路除总线数据外．影响场锯齿波的核心元件就是C489和R489。
场频脉冲的产生与锯齿波电流的形成通常在一块IC（解码IC)内完成，输出的场频锯齿波电流经场功放电路进行功率放大后，驱动VDY完成垂直方向的扫描。
场扫描电路
扫描系统原理与故障维修
1.4 汇佳彩电的场扫描电路分析
扫描系统原理与故障维修
1.同步分离 从N101的46脚输出的彩色全电视信号经R201、C204、N101
的44脚进入箝位和视频开关电路，N101的42脚输入的视频信号 也进入箝位和视频开关电路。视频开关电路进行切换，输出彩 色全电视信号或视频信号加至集成电路内部设置的同步分离电 路，利用幅度分离的方法分离出复合同步信号，再由场同步分 离电路根据行、场同步信号脉冲宽度的不同，分离出场同步信 号，使场振荡产生的50Hz矩形波与发送端同步。
入N451的1脚，在内部经过激励和功率放大后，从N451的5脚 输出场线性锯齿波电流，通过场偏转线圈V.DY使显像管电子
束做垂直扫描。
扫描系统原理与故障维修
反馈网络由V.DY与N451输入端之间的阻容网络组成。R461 为直流取样电阻，C457为场输出电容，R459为场反馈取样电 阻，R458、C456、R457、R456、R455等元件组成交直流负反馈 电路。V.DY中的直流电流在R461上产生取样电压，经R457和 R456反馈至N451的1脚，作为直流负反馈信号，用于稳定场输出 电路的工作点；R459上产生的取样电压，经R458、C456、R456、 R455反馈至N451的1脚，作为交流负反馈信号，改善场线性。
行分频得到场频脉冲信号。 3.场锯齿波形成电路
在场振荡器输出端设置场锯齿波形成电路，该电路外接 RC锯齿波电压形成网络，将场频矩形脉冲信号，转换为场锯 齿波信号，供激励级、场输出电路使用。 4.场激励电路
基本电路为由共射极电路和共集电极电路组成的低频电 压放大电路，共射极电路起反相作用，共集电极电路起缓冲 隔离作用。为减小非线性失真，还加有较深的负反馈，来自 场输出电路的反馈信号用以改变光珊在垂直方向的线性。
场扫描
• R25、R47、R54、W2、E26、E11---将场 偏转线圈里的锯齿波电流转变成锯齿波 电压再反馈到25脚，用于改善场线性。
25脚：场锯齿波反馈输入，用于改善场线性。 外接W2场幅调节电位器。
26脚：场激励输出，送出锯齿波经R33、E7电容 至Q7、Q8、Q9组成的OTL电路进行功率放大。
三、场功放电路分析
• 1、电路图
vcc
R37 R36E8
R44 R43 25 E9
R35
R40 D2
C28
Q8
R38 E10
R39
E11 R25 E26
A Q7
Q9 VERT R54
R31
R47
W2
D2915 26
E7 R33 A
• 2、元器件作用： • Q7---推动放大管 • Q8、Q9---OTL功放Q8为NPN管，Q9为PNP
管。
• R40---电压并联负反馈构成Q7的上偏置电阻。 • R31---Q7的下偏置电阻。 • C28---电压并联负反馈，高频抑制电容。 • R35、R36、D2---构成Q7的集电极负载，同
（2）在原来接偏转线圈的两端临时接上一只耳 机，用小起子碰Q7的基极，耳机中应该有“咯、 咯”的声音发出，说明场输出基本上没有问题。
3、通电检测：
（1）直流电流： 场OTL电路的R44电阻只焊一 端，将电流表串入测得电流（如电压没有问 题，不用对电流进行检测）。
当未接场偏转线圈时电流为20mA；
如电流远大于此值，则与D2焊反或开路所致。 电流大小可通过改变R37进行调整。
场扫描电路
• 2. 场线性不良 • 故障现象：图像上部拉长、下部压缩或者上部压缩、下部 拉长，如下图 所示。
• 故障检修：Leabharlann • ①检查场线性补偿元件C305、R304、R305、 R306。 • ②检查锯齿波形成电容C217、C218是否正常， 最好采用代换法。 • ③检查场输出耦合电容C304是否漏电。 • ④代换场输出集成块LA7840。
•
•
同步分离电路主要由同步分离和积分电路两部分组成，场扫描电路主要 由场振荡电路、锯齿波形成电路、场激励（场推动）、场输出和场线性 补偿等电路组成。 各组成电路的作用
组成电路 作 用
同步分离
积分电路 场振荡电路 锯齿波形成电路 场激励电路 场输出电路
采取幅度分离的办法从视频全电视信号中分离出复合同步 信号
二、故障检修
• 1、水平一条亮线 • 故障现象：
• 故障检修： • 在检修时一定要将亮度调低，以防长时间灼伤荧光屏。检修的 要点是先判断故障部位在场扫描前级还是场扫描后级。方法是： ①将万用表置于R×10Ω档，红表笔接地，黑表笔在开机状态 不断碰触场输出集成电路的输入端，若屏幕上亮线有瞬间变宽 迹象，则故障在扫描前级；若亮线没变化，故障在场扫描后级 及场偏转回路；进一步测量场输出端中点电压，若为供电电压 的一般左右，故障在场输出电路。②用示波器测量场扫描前级 输出的锯齿波信号，若无波形，故障在场扫描前级，若波形正 常，再测场输出级的波形，输出端无波形，故障在场输出级， 若有波形，故障在场偏转回路。
场扫描电路常见故障及检修
课题行、场扫描电路常见故障及检修教学课时：8课时（本案只为前2个课时）教学重点：使学生熟悉扫描电路的常见故障和检修方法。
教学难点：1.行、场扫描电路结构的相似性与部分常见故障的不一致（一条亮线；无光栅有伴音）。
2．开机烧行管故障的检修。
教学方法：讲授、演示、问答、启发、实验、观察、比较、归纳法等教学方法。
教具：万用表、电烙铁、彩色电视机教学过程:(1) 引导：（问答法）10分钟（媒体展示方框图、电原理图）场扫描电路组成方框图通过行、场扫描电路方框图及电原理图，复习已经学过的行、场扫描电路的功能、各单元电路的作用及电路。
（2）新课：（1）常见故障1.水平一条亮线、垂直一条亮线（板书）2．无光栅、有伴音（板书）演示（10分钟）（2）.实验（板书）实验前先给学生强调实验中注意的安全问题。
1.数据记录（板书）实验：学生通过测量行、场扫描电路正常时关键点的直流电压；用dB法记录行、场扫描电路关键点的dB值，记录相关数据。
（15分钟）2．模拟点（板书）给出模拟点，学生模拟上述故障现象并记录关键点直流电压及行、场扫描关键点的dB值，并记录相应的故障现象和数据；和正常时比较。
（45分钟）（3）结论：（板书）（8分钟）（教师引导学生得出以下结论）①检修思路：水平一条亮线（有亮线说明电源、行扫描基本正常，查场扫描各级及场偏转线圈）。
垂直一条亮线(有亮线说明电源、行、场扫描基本正常，查行偏转支路和行偏转线圈。
)无光栅，有伴音（根据开关电源的具体情况，有伴音说明电源、公共通道等电路基本正常，查行扫描电路或显像管及其附属电路）①场扫描任何一级电路或场偏转故障均会产生水平一条亮线。
②只有行偏转支路或行偏转故障，才会出现垂直一条亮线。
③行振，行推，行输出任何一级故障产生的都是无光栅，有伴音（注：显像管及其附属电路故障也会产生此故障现象）。
（4）作业：①填写实验报告；②预习下节课内容（2分钟）。
课题成员：组长：李朝荣（广西水产畜牧学校）组员：李天贤（百色平果中职校）组员：曾浩（贵州省贸经学校）组员：庞书胜（海口市高技工学校）组员：张勇涛（自贡市电子信息职业技术学校）2009年8月26日。
场扫描电路的检测与故障维修
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｆ ｉ ｅ ｌ ｄ ｓ ｃ ａ ｎ ｎ ｉ ｎ ｇ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ； ｉ ｆ ｅ ｌ ｄ ｏ ｓ ｃ ｉ ｌ ｌ ａ ｔ ｉ ｏ ｎ ； ｉｅ ｆ ｌ ｄ ｅ ｘ ｃ ｉ ｔ ａ ｔ ｉ ｏ ｎ ； ｉｅ ｆ ｌ ｄ ｏ ｕ ｔ ｐ ｕ ｔ ； ｒ ｅ ｐ ａ ｉ ｒ ｆ ａ ｕ ｌ ｔ ｓ
科技 的不 断 发 展 ，促 使 社 会 的发 展 越来 越 发 达 ，在 电子 行 业 尤 为 突 出 ，尤 其 在 人们 的生 活 中 ，家用 电器 的更 新 换代 速 率 很 快 。但 随 着 家 用 电器 普 遍 的使 用 ，家 用 电器 的 维 修 和 售 后 服 务 显得 愈 来愈 重 要 ，社 会 对 家 电 维 修 技术 人 员 的需 求
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｆ ｉ ｅ ｌ ｄ ｓ ｃ ａ ｎ ｎ ｉ ｎ ｇ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｉ ｓ ａ ｎ ｉ ｍｐ ｏ ｒ ｔ ａ ｎ ｔ ｐ ａ ｒ ｔ ｏ ｆ ｔ ｈ ｅ Ｔ Ｖ ｉ ｍａ ｇ ｅ ｓ ｉ ｇ ｎ ａ ｌ ｉ ｓ ｆ ｏ ｒ ｍｅ ｄ ， Ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ ｔ ｈ ｅ ｂ ｌ ａ ｃ ｋ － ａ ｎ ｄ － ｗｈ ｉ ｔ ｅ
场 扫描 通 电前 应检 查 元 器 件 的安 装 是 否 真确 ，工艺 是 否 符 合 要 求 。最 后 再 检查 一 下 场 扫 描 电路 的在 路 电 阻值 是 否 正 常 ，同 时 为 日后 的 维 修 提供 数 据 。 场 扫描 电路 的 在路 电 阻值 主要 是 场 集成 电路 各 引 脚 的在 路 电阻 值 ，此 电路 主 要 是 由集 成 电 路组 成 ，所 以 它 的 在 路 电阻 主 要 是 对 集 成 电 路 Ｃ Ｄ １ ０ ３ １ 的检测 ，其检 测 数据 如表 １ 所示 。
场扫描电路
文化理论课教案（首页）科目：电视机原理与技能训练授课班级：07电子①②共页场扫描电路是提供垂直扫描的锯齿波电流，只有行、场扫描电路都正常时,教学回顾及导入课题授课教师：黎振浩教研组审阅: 教务科审批:教学过程才能形成正常的光栅。
所以场扫描电路也是彩色电视机检测的重要部位§6-3场扫描电路1.场扫描电路的作用（1）为场偏转线圈提供线性良好、幅度标准的50Hz锯齿波电流，使场偏转线圈产生水平方向的偏转磁场，控制电子束作周期性垂直方向扫描。
（2）为亮度电路提供场逆程脉冲，用于场扫描逆程期间的消隐，防止屏幕上出现白回扫线。
2.场扫描电路的组成及特点彩色电视机扫描系统最基本的功能电路与黑白电视机相同，也是由场振荡电路、场激励、场输出电路组成。
如图：场扫描电路的特点是工作频率低，偏转线圈的感抗比电阻分量小得多，因此在扫描正程期间可以忽略感抗的影响，将偏转线圈看成纯电阻。
二、场扫描电路分析1.场振荡电路（1）作用场振荡电路的作用是产生受场同步脉冲控制的场频脉冲。
（2 ）场振荡脉冲的产生及锯齿电压的形成场振荡电路由两部分组成，一部分是自激脉冲振荡器, 振荡器在接通电源后，利用电路自身的强烈正反馈作用，形成持续的脉冲振荡。
如图所示：阳&—7 锢齿电圧的形成屯蹄b）眩形（3 ）常见场振荡电路目前生产的遥控彩色电视机场振荡电路大都集成电路中，有的与场输出集成在场输出IC内。
2.场激励电路场激励电路的主要作用是将锯齿波电压进行适当的放大，以满足场输出级对输入信号幅度的要求。
同时还起隔离缓冲作用。
3.场输出电路（1）场输出的主要作用1）将激励级输出的锯齿波电压进行功率放大，向场偏转线圈提供一个线性良好、幅度满足需求的锯齿波电流2）输出场逆程脉冲去控制其他电路。
（2）互补对称型OTL输出电路场输出级是一个功率放大器，它的负载是场偏转线圈。
14英寸以上中、大屏幕电视机大都采用无输出变压器的推挽功率放大电路，即OTL电路作场输出级。
第五节 场扫描电路分析与故障检修
第五节场扫描电路分析与故障检修一、场扫描后级的常见电路形式及检修注意事项目前，彩色电视机的场输出电路普遍采用专用集成电路。
常用型号有：LA7830、LA7837、LA783、8LA7840、uPC1378H、AN5515、AN5511、TA8403、TA8427K等。
二、集成化场输出级的电路分析1.1．专用场输出集成电路LA7837/LA7838简介LA7837和LA7838专用场输出集成电路，在A3、A6机芯的“LA 单片机”以及其他类型的彩色电视机中都有着广泛的应用。
（1）LA7837与LA7838的区别LA7838成与LA7837基本相同，可以互换。
两者之间的主要差别在于允许流过的偏转电流峰—峰值不同，LA7837输出的偏转电流小，为I=1.5 A，适用于小尺寸显像管作场扫描输出电路；P-P而LA7838输出的偏转电流大，为I=2.2 A，适用于大尺寸显像P-P管作场扫描输出电路。
（2）电路组成LA7837的内部电路如图所示，它主要由场扫描触发输入电路、单稳态多谐振荡器、场幅恒定控制电路、锯齿波形成电路、场激励电路、场输出级功率放大器、泵电源电路、过热保护电路等组成。
（3）电路特点只需外部加入场激励脉冲触发信号，便能完成全部扫描作用。
而且它与场扫描前级的小信号处理部分不存在复杂的交流、直流反馈。
这样，它有更好的隔行扫描特性，减少了帧抖动。
LA7837内部自带激励放大器，场扫描电路的总增益仅决定于LA7837本身，减少了组合增益偏差而引起的自激振荡等问题。
LA7837内不仅含锯齿波形成电路，还设有50／60 Hz场频切换时场幅稳定电路，适合在50 Hz或60 Hz场频下工作，更有利于“多制式”接受，因为不同制式的场扫描频率变化时，其输出直流变化小，场幅度不会受到影响。
三、场输出级的故障检修1．场扫描电路常见故障：一条水平亮线、场幅不足或卷边、场不同步等。
其中以一条水平亮线为最典型。
2．长虹R2118A场输出级一条水平亮线故障的检修其检修方法有：（1）电压法（2）干扰法（3）波形法。
第四章 黑白电视机电路分析
电路中各元件的名称或作用见表4-4所示。
表4-4 红岩SQ-352B型机场扫描电路元件的名称或作用
电路中的信号处理过程为：积分电路R27、C32、R28、C33分离出场同步 信号送到μPC1031H2的⑤脚，去控制场振荡的频率，保证场振荡频率为准确的 50HZ，场振荡产生的场频矩形脉冲由④脚输出，经过锯齿波形成电路R33、 RP5、C40、RP6、R34变成场频锯齿波后，由C37耦合到μPC1031H2的⑦脚， 进入场激励及场输出电路。经过场激励和场输出级的放大处理后，由①脚输出场 频锯齿波信号，经C42耦合送给场偏转线圈，并经VD1送出场消隐信号。 调节RP4可以调节场频，调节RP5可以调节场幅，调节RP6可以改变场线性。
在图4-20中，从V2的集电极输出的复合同步信号，经过R27、C32、 R28、C33两级积分电路后，分离出场同步信号，去控制场振荡电路。
3．AFC电路 AFC电路是自动频率控制电路的简称，它的作用是自动实现行 同步。AFC电路的基本工作原理是：将行同步信号与从行输出级送来 的行逆程脉冲信号进行频率和相位比较，得到误差电压UAFC，去控 制行振荡，使行振荡的频率和相位同步。 红岩SQ-352B型机的行振荡管采用NPN型管，则图4-20所示 的AFC电路的工作情况为：
· 当行振荡频率正常时，经过比较后，输出UAFC＝0；
· 当行振荡频率偏高时，经过比较后，输出UAFC <0； · 当行振荡频率偏低时，经过比较后，输出UAFC >0。 输出的UAFC电压送到行振荡级。
第四节 显像管及其附属电路分析
显像管是电视机的主体和核心，它通过电─ 光转换，重现电视图像。 一、黑白显像管结构 黑白显像管的结构如图4-22（b）所示。从外部结构上看，显像管的 外部结构可以分为四个部分：管脚、管颈、锥体、屏幕。 显像管的管脚排列见图4-22（a）所示，从缺口开始，顺时针依次为 1、2、3、4、5、6、7脚，图中注明了每只引脚的作用。 在显像管的工作中，电子枪和偏转线圈是很重要的两部分，下边分别 进行介绍。 1．电子枪 显像管的管颈内含有电子枪，电子枪是一个电子发射装置，它发射出 电子束，打到显像管的屏幕上，被打中的荧光粉就会发光。轰击荧光粉的 电子越多，荧光粉发光越强。电子枪是显像管中最精密的部分，它主要由 灯丝、阴极、栅极、加速极、聚焦极和高压阳极等几部分组成，下边分别 进行介绍。 ⑴ 灯丝 其作用是通电发热，对阴极进行加热。黑白显像管的灯丝一般直接加 12V直流电压(彩色电视机中显像管的灯丝一般加6.3V的交流脉冲电压)。
