proe的使用技巧

合集下载

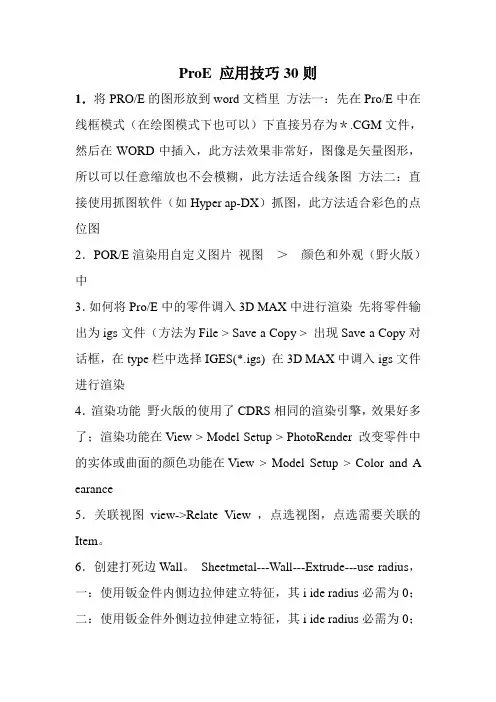

ProE 应用技巧30则

ProE 应用技巧30则1．将PRO/E的图形放到word文档里方法一：先在Pro/E中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM文件，然后在WORD中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图方法二：直接使用抓图软件（如Hyper ap-DX）抓图，此方法适合彩色的点位图2．POR/E渲染用自定义图片视图＞颜色和外观（野火版）中3．如何将Pro/E中的零件调入3D MAX中进行渲染先将零件输出为igs文件（方法为File > Save a Copy > 出现Save a Copy对话框，在type栏中选择IGES(*.igs) 在3D MAX中调入igs文件进行渲染4．渲染功能野火版的使用了CDRS相同的渲染引擎，效果好多了；渲染功能在View > Model Setup > PhotoRender 改变零件中的实体或曲面的颜色功能在View > Model Setup > Color and A earance5．关联视图view->Relate View ，点选视图，点选需要关联的Item。

6．创建打死边Wall。

Sheetmetal---Wall---Extrude---use radius，一：使用钣金件内侧边拉伸建立特征，其i ide radius必需为0；二：使用钣金件外侧边拉伸建立特征，其i ide radius必需为0；要画外侧轮廓线。

7．创建压边先切除缺口；Sheetmetal---Wall---Extrude---use radius在切除边上拉伸特征。

i ide radius设为0。

8. 翻孔攻丝打底孔；Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线；定义Radius；Cosmetics---Thread，注意选择翻孔上来的直孔璧。

proe技巧

Peo/E技巧1.圆的标注，选择圆按两次鼠标左键再在空白处按中建所标出的是圆的直径；选择圆按一次鼠标左键再在空白处按中建所标出的是圆的半径。

2.对称标注，可以先选择标注的第一点，再选择中心线，再回选第一点，按鼠标中键就可以了。

3扫描的定义:扫描是草绘截面沿着轨迹运动形成的特征，与拉伸最大的区别在于:拉伸的草绘截面垂直于草绘面的方向，作直线运动而形成的特征，而扫描是沿着轨迹运动所形成的特征.扫描的内部选项:[合并端点]指在扫描端点处与已存在实体有接触时，使特征融入与之相连的实体中，截面在未端点处与轨迹可能不再保持垂直[自由端点]指在端点与已存在实体接触时，使特征在端点处与轨迹仍然保持垂直，保持自由的接触状态.[增加内部因素]是指截面沿着封闭的轨迹扫描时，自动将所围成实体的内部填充材料，此时要求扫描截面必须是开放的。

[无内部因素]是指截面沿着封闭的轨迹扫描时，不做任何实体填补，此时要求扫描截面必须是封闭的。

4在用可变倒圆角的时候，输入的0.6表示当前半径处于线的60%的位置5螺旋扫描特征是草绘截面沿着螺旋运动而形成的特征，与一般扫描特征有些类似，都是截面沿着轨迹运动而形成特征，但它们之间又存在着本质的差别。

螺旋扫描特征，轨迹线只能控制截面的运动方向，并不表示特征的形状。

可变的:选取此命令后，在草绘扫引轨迹线时，系统会自动将草绘扫引轨迹线的两个端点作为螺距参数基准，如果要控制中间的螺距变化，草绘扫引轨迹线应增加草绘点并赋予适当的定位尺寸。

6 基准平面:是一个无限大的平面，它没有大小，体积和质量，始终适合于实体模型的大小，在模型中基准平面以方框形式显示。

基准平面的建立方式有以下几种:1。

平面作为参照2。

边或轴作为参照3。

顶点或是基准点作为参照4。

圆柱面作为参照基准轴:是无限长的虚拟直线，它没有大小、方向、体积和质量，始终适合于实体模型的大小，基准轴以褐红色点画线显示，并在端点处标示出名称。

创建基准轴的方法如下:1。

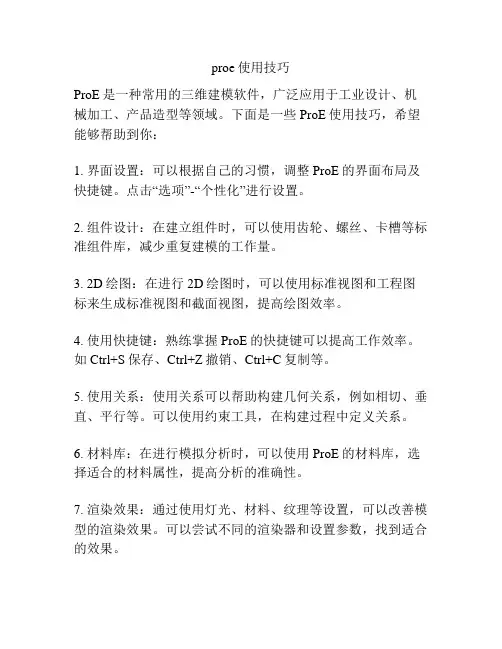

proe使用技巧

proe使用技巧ProE是一种常用的三维建模软件，广泛应用于工业设计、机械加工、产品造型等领域。

下面是一些ProE使用技巧，希望能够帮助到你：1. 界面设置：可以根据自己的习惯，调整ProE的界面布局及快捷键。

点击“选项”-“个性化”进行设置。

2. 组件设计：在建立组件时，可以使用齿轮、螺丝、卡槽等标准组件库，减少重复建模的工作量。

3. 2D绘图：在进行2D绘图时，可以使用标准视图和工程图标来生成标准视图和截面视图，提高绘图效率。

4. 使用快捷键：熟练掌握ProE的快捷键可以提高工作效率。

如Ctrl+S保存、Ctrl+Z撤销、Ctrl+C复制等。

5. 使用关系：使用关系可以帮助构建几何关系，例如相切、垂直、平行等。

可以使用约束工具，在构建过程中定义关系。

6. 材料库：在进行模拟分析时，可以使用ProE的材料库，选择适合的材料属性，提高分析的准确性。

7. 渲染效果：通过使用灯光、材料、纹理等设置，可以改善模型的渲染效果。

可以尝试不同的渲染器和设置参数，找到适合的效果。

8. 变量定义：通过定义变量，可以方便地进行参数化建模。

通过修改变量的值，可以快速修改模型的尺寸，提高建模效率。

9. 文件管理：在进行较大规模的工程项目时，可以使用ProE的文件管理功能，进行文件的版本控制和共享，便于团队协作。

10. 常用功能：除了基本的建模、装配、绘图功能外，还可以尝试使用其他高级功能，如曲面建模、模拟分析、动态仿真等，丰富模型的表现形式。

以上是一些ProE的使用技巧，希望对你有所帮助。

使用任何软件都需要不断的实践和探索，只有不断尝试，才能发现更多的功能和技巧。

PROE常用参数与设置方法

PROE常用参数与设置方法PROE是一款功能强大的三维建模软件，它拥有丰富的参数设置和功能选项，可以满足不同需求的设计工作。

下面将介绍一些PROE常用的参数和设置方法。

1.系统参数设置在PROE中，可以通过设置系统参数来调整软件的性能和外观。

在“文件”菜单下选择“选项”，弹出选项对话框。

在这里可以设置一些常用的参数，例如界面语言、默认文件夹路径、文档单位等。

2.自定义工具栏和快捷键3.参数建模PROE是一款基于参数化建模的软件，通过使用参数可以快速创建并修改模型。

在创建模型时，可以使用约束和尺寸来定义模型的形状和位置。

通过修改参数值，可以实现模型的形状和尺寸的快速调整。

在实际使用中，可以使用公式、关系和条件来定义参数之间的关系，实现更复杂的模型设计。

4.部件模型的关系与装配在PROE中，可以通过定义部件模型之间的关系和装配关系，实现设计模型的组装。

在装配过程中，可以使用约束和连接等功能，定义部件之间的相对位置和运动关系。

通过修改这些关系，可以快速调整模型的装配状态。

5.材料和质量设置6.显示设置在PROE中，可以通过设置显示选项，调整模型的显示效果。

在“视图”菜单下选择“显示设置”，弹出显示设置对话框。

在这里可以设置模型的颜色、线型、透明度等属性，以及显示隐藏一些对象。

通过合理设置显示选项，可以更清楚地展示和查看模型。

以上是PROE常用的参数和设置方法。

通过合理设置各项参数和选项，可以使设计工作更高效、更准确。

当然，这里只是介绍了一部分常用的参数和设置方法，实际使用中还有更多功能和设置可供探索和使用。

proe教程

proe教程ProE（Pro/ENGINEER）是一种三维CAD（Computer-Aided Design，计算机辅助设计）软件，被广泛应用于工程设计和制造领域。

它具有强大的建模和分析功能，可以帮助工程师快速准确地完成产品设计和开发的各个阶段。

以下是一些ProE的基础教程，旨在帮助初学者快速掌握软件的基本操作和常用工具。

1. 创建新零件（Creating a New Part）要创建新的零件文件，可以按照以下步骤进行操作：- 打开ProE软件，在主界面上选择"File"菜单，然后点击"New"。

- 在弹出的对话框中，选择"Part"选项，然后点击"OK"。

- 选择适当的单位系统和模板，然后点击"OK"。

- 这样就进入了零件编辑模式，可以开始进行建模操作了。

2. 绘制基本几何体（Creating Basic Geometry）ProE提供了多种绘制基本几何体的工具，如直线、圆、矩形等。

可以通过以下步骤进行操作：- 在绘图工具栏上选择合适的工具，例如绘制直线。

- 点击开始绘制的位置，然后移动鼠标，绘制直线的路径。

- 完成绘制后，点击鼠标右键结束操作。

3. 操作和编辑几何体（Manipulating and Editing Geometry）ProE提供了多种操作和编辑几何体的功能，如移动、旋转、缩放等。

可以按照以下步骤进行操作：- 选择需要操作或编辑的几何体。

- 在编辑工具栏上选择合适的工具，例如移动工具。

- 按照提示进行操作，如选择移动的方向和距离。

- 完成操作后，点击鼠标右键结束操作。

4. 应用约束和尺寸（Applying Constraints and Dimensions）ProE提供了多种约束和尺寸工具，可以帮助设计师控制几何体的形状和尺寸。

可以按照以下步骤进行操作：- 选择需要应用约束或尺寸的几何体。

PROE中的一些小技巧

PROE中的一些小资料（）1，质量零件编辑-设置-质量属性-设置密度-生成报告（必须的）--再生模型这样在工具-参数能得到零件的质量。

组件，编辑-设置-质量属性-生成报告（必须的）再生模型这样在工具-参数能得到装配件的质量。

2 装配骨架A，建立装配骨架时最好选用“面”，不要选用实体。

这样可以选用“面组”进行“发布几何”（插入-数据共享-发布几何）。

发布几何以后生成的是“出版几何”。

B，建立元件或子组件，先建立元件，然后激活，（不进入），插入—数据共享-复制几何，选择要复制的’出版几何“然后复制。

Ok。

然后进入新建立的元件进行修改。

装配骨架，可以固定装配的位置，可以隐藏，不影响装配图。

同时也可以采用坐标装配的方法。

3 坐标装配时坐标系的反算。

（２００９０６２６）A，装配好子组件（元件）与骨架关系（非坐标系），由一个子组件与骨架关系为省缺(即此组件与骨架的坐标ＲＥＦ重合)，其他子组件安装在这个组件上。

B，反算相对坐标系１）工具－组件设置－参照控制－选择“在子组件内部”２）激活骨架建立坐标系ｃｓｎ，参考坐标系为子组件（元件）的ＲＥＦ，ｘ，ｙz相对位置为０，０，０。

３）激活骨架编辑ｃｓｎ选则参考坐标系为骨架的ｒｅｆ。

保存。

此时，ｃｓｎ空间位置没有变化。

４）激活整个组件，编辑子组件的编辑定义，修改装配关系为坐标系装配。

（删除原装配关系。

选择坐标系，分别选择ｃｓｎ和子组件ｒｅｆ。

完成ｏｋ.４，二维图中插入绘图符号插入――绘图符号――自调色板。

选择要用到的绘图符号，可一次多选，ｏｋ，修改。

５，质量后面修改为小数点为１位。

&mdl.generic.weight:6[.1]6，二维剖视图（20090629）6.1 板类材料在做剖面的时候，在proe中会有剖面线，这与机械制图中是有较大差别的。

所以“取消板类剖面线”采用特殊方法，a 双击剖面线，修改剖面线，上下元件—选中要排除剖面线的零件，排除。

要用的时候可以恢复。

PROE参数化教程

PROE参数化教程PROE是一款常用的三维设计软件，参数化是PROE中的一个重要功能，通过参数化，可以灵活地改变模型尺寸、形状、位置等属性，在设计中起到了十分重要的作用。

下面将介绍一些PROE参数化的基本使用方法和技巧。

1.定义参数在PROE中，我们可以使用“参数”功能来定义模型中的各种尺寸参数。

打开PROE软件后，选择“Insert”-“Datum”-“Point”创建一个点，然后在“Model Tree”视图中可以看到新创建的点。

选择该点，然后在工具栏中选择“Parameters”图标，弹出“Parameters”对话框。

在该对话框中，可以定义该点的尺寸参数。

比如，我们可以将该点的X轴值定义为“x”，Y轴值定义为“y”。

2.使用参数定义好参数后，我们可以在模型中使用这些参数。

例如，在创建一条直线时，可以将直线的长度定义为之前定义的参数。

选择“Insert”-“Datum”-“Line”，然后在属性栏中，将直线的长度值设置为之前定义的参数“x”。

这样，在模型中创建的直线的长度就会根据参数“x”的值来动态变化。

3.关系设置在进行参数化设计时，经常需要在不同的模型元素之间建立关系。

PROE中通过“关系”功能来实现这一点。

选择“Insert”-“Relations”，然后点击模型中两个元素，可以建立它们之间的关系。

例如，在建立两点之间的距离关系时，选择要建立关系的两个点，然后在属性栏中选择“Distance”关系类型，输入距离的值，点击确定，即可建立两点之间的距离关系。

4.公式使用在参数化设计中，经常需要使用一些复杂的公式来计算尺寸值。

PROE中使用公式功能可以实现这一点。

选择“Insert”-“Formula”，然后在公式对话框中输入公式，使用已经定义的参数和常量进行计算。

比如，我们可以定义一个参数“d”，然后通过公式计算出该参数的值为“2*x+y”。

5.参考尺寸使用在进行参数化设计时，有时需要参考模型中的一些尺寸值来定义其他的参数。

Proe操作技巧

Pro/e操作技巧1、设置配置文件打开pro/E里的工具－选项－弹出一对话框双击config.pro设置配置文件。

再按应用与确定2、proe尺寸标注问题-如何将数字改成字母@d 改成@O+空格再加你想要的数值3、projection_typethird_angle改为first_angle就为第一视图4、改字体Wimdows7里在Wimdows－fonts里找到所要字体拷贝到Pro/e安装盘的目录里C：progeam Files\PTC\Creo Elements\Pro5.0\text\fonts或C：progeam Files（X86）\proeWildfire 4.0 \text\fonts里在curr_proc_comp_def_font改为simfang5、line_style_standard文本颜色改为std_ansi6、控制尺寸几何差显示tol_display改为yes7、直径标注为水平text_orientation改为parallel_diam_horiz8、控制尺寸后面的小数点位数dim_trail_zero_max_places改为09、 PTC10、Pro/E11、、12、Creo13、Parametric14、低版本打开高版本的15、readnewermodels.dll16、文件使用说明：17、1.Pro/E 4.0打开Pro/E 5.018、文件的方法：首先需要找到Pro/E 5.0的readnewermodels.dll文件，即把Pro/E 5.0安装目录：D:\Program Files\PTC\Creo Elements\Pro5.0\i486_nt\gcri文件夹下的readnewermodels.dll复制到Pro/E 4.0安装目录:XX\i486_nt\obj文件夹下即可。

2.Pro/E 5.0打开Parametric 2.0文件的方法：同样需要找到Parametric 2.0的readnewermodels.dll文件，即把Parametric 2.0安装目录：D:\Program Files\PTC\Creo 2.0\Common Files\F000\i486_nt\gcri文件夹下的readnewermodels.dll复制到Pro/E 5.0安装目录的D:\Program Files\PTC\Creo Elements\Pro5.0\i486_nt\obj文件夹下即可。

ProE使用技巧

pro-e技巧1、更换启动画面教你换个起动画面，让你每天都有一个好心情打开PROE的安装目录TEXT/RESORCE里面的一个图片换了就可以了2、工程图尺寸加公差@++0.1@#@--0.1@#3、选取环曲面（Loop Surf）1.首先选取主曲面；2.按下shift键，不要放开；3.将鼠标移动至主曲面的边界上，此时鼠标右下方弹出“边：***”字样；4.点击鼠标左键确认，放开shift键，OK!相切链的选取（Tangent）1.首先选取一段棱边；2.按下shift键，不要放开；3.将鼠标移动至与所选棱边相切的任一棱边上，此时鼠标右下方弹出“相切”字样；4.点击鼠标左键确认，放开shift键，OKCopy 面时如果碎面太多，可以用Boundary选法：先选一个种子面再按shift+鼠标左键选边界4、工程图改数：原数200可改为任数只要把@d改为@o后面加你要的数字母O5、如下的倒圆角的方法,现与大家分享:作图的步骤如下(wildfire版本):1>在需要倒角的边上创建倒角参考终止点;2>用做变倒角的方法,先做好变倒角,不要点"完成";3>击活"switch to transition"4>单击"Transitions"5>在已生成的成灰色的倒角上选取不需要的那部分倒角6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference"7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:6、b配模式下的小[T，可能大家还不知道：在b配一工件r，{Mr工件可能位置不好，可以按CTRL+AlT+鼠擞益I－－－－－平移；可以按CTRL+AlT+鼠酥墟I－－－－－旋D；可以按CTRL+AlT+鼠俗箧I－－－－－平移其它已b配好的工件7、你是不是很烦野火中灰灰的界面，而怀念2001的界面。

proe中的一些小技巧

proe的一点小技巧本人大学就要毕业了，对在学校里使用proe用到的一些小技巧与大家分享一下，希望大家不要见笑。

（1）：调用proe 隐藏功能在工具-选项—：选项框中输入：allow_anatomic_features，单击查找出的结果，选择yes 应用再关闭；重新回到零件里的界面，单击插入—高级在里面能看到被调用出来的隐藏功能。

（2）永久性修改背景颜色进入零件界面：单击视图_显示设置_系统颜色然后单击布置选择自己需要的背景颜色；再单击文件_保存例如保存到工作目录然后单击工具_选项在选项框中填system_colors_file ;单击查找出的结果，再单击浏览选中上一步保存的syscol 文件；再单击添加/更改，然后再应用保存，重启proe搞定。

（3）如何删除电脑上保存的历史版本1：如果要删除的数目较少的话，可以先将要删除旧版本的part文件打开，然后单击文件_删除_旧版本即可。

如下图所示2：如果要一次性删除大量文件的历史版本，可以先将要被删除的这些文件所在的文件夹设置为工作目录，然后单击窗口_打开系统窗口；在弹出的系统对话框中输入purge 再回车，就搞定了，再回到文件夹可以发现文件总数目少了，既旧版本的被删掉了。

【前提是在电脑程序中安装了proe，如果重装了系统的话，则没用】（4）为了加快proe打开的速度，可以将打开proe后弹出的PTC 官网去掉只需将proe起始目录里的config.pro 用记事本打开，然后加上web_browser_homepage about:blank 这么一行就OK了（5）将缺省模板改为公制如果没改之前，每次新建零件或是组建或是其他模块的时候总要去掉“使用缺省模板”这一选项，然后在选择公制，这样较为麻烦，我们就让缺省模板变成公制的，以后就不用这么麻烦了。

1：先将零件的缺省模板设置为公制，打开proe单击工具-选项在选项框里输入template_solidpart 再单击查找，单击查找出的结果，再单击浏览，浏览到你安装目录下的templates文件夹并打开，找到mmns_part_solid.prt 打开，并添加应用后保存在你的起始目录里面。

PROE小技巧

1，在组件中，新建一个元件的步骤：新建—使用坐标系—打开新建的这个元件—重命名—备份—再打开组件—重命名加一个—再备份—再删除—再加子件。

2，在组件中切除元件，编辑—元件操作—切除—选要切除的元件—再选另一个为参照就好了。

同样可以用于合并！！！3，陈列时，第一个可以编辑定义，切记！4，在组件中的零件替换，编辑—元件操作—选要被替换的元件—布局—再选要替换的元件。

5，外观着色：先选类型—选取零件—确定—应用6，分解图时—分解位置—先确定—再直接拖动哦。

7，切割—先选曲面—再实体化—切割完成。

8，在组件中切除，在组件中有显示，但在零件中没有显示，这时要在编辑—特征操作—相交—选在组件中做的零件，取消自己动更新，移除—选零件级，然后选要切除的零件注意在表格中有顶级和零件级之分，要用零件级哦9，唇—面—高—厚—拔模10，耳—厚—倒圆角—弯度—开放截面-11，壳的厚度是十分之一哦12，法兰—开放截面—加材料13，N则面，要5条以上的边哦，角度最好在20〈X〈160，而且边最好相等。

14，A，曲面至曲面，剖面混合至曲面，顶点到圆角。

15，在组件中，先创建主件，创建子件（基准坐标系）--插入—共享数据—合并继承。

16，在PROE中的造型中有个跟踪草绘可以导入图片哦。

17，共享参数—自文件（零件）：（复制几何（零件）：合并继承（组件）18，插入—外部复制几何—打开文件—放置位置—仅限发布几何（这个可以复制平面，曲面哦，再选缺省）19，还有在组件中，一个组件中有几个大的组件，在大的组件又有几个小的组件，操作步骤是，开始建大的，再建小的，然后再在小的里面建子件。

20，边界曲面可以由一个点与圆线围合而成，也就是说点可以作为一条边哦。

21，Shift可以进行捕捉，alt可以垂直拖动，shift+alt可进行延伸。

22，在造型中可以进行复制哦，先是编辑—复制—按住alt拖动把柄哦23，shift 捕捉现有的几何，ctrl 复制几何然后移动alt 垂直拖动锁定当切向量可见时约束切线角度shift+alt 延伸点ctrl+alt 水平垂直拖动锁定当切向量可见时约切线长度。

Proe使用技巧大全,不看不知道一看吓一跳

1．将PRO/E的图形放到word文档里方法一：先在Pro/E中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM文件，然后在WORD中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图方法二：直接使用抓图软件（如HyperSnap-DX）抓图，朔椒ㄊ屎喜噬牡阄煌？2．POR/E渲染用自定义图片视图＞颜色和外观（野火版）中3．如何将Pro/E中的零件调入3D MAX中进行渲染先将零件输出为igs文件（方法为File > Save a Copy > 出现Save a Copy对话框，在type栏中选择IG ES(*.igs)在3D MAX中调入igs文件进行渲染4．渲染功能野火版的使用了CDRS相同的渲染引擎，效果好多了；渲染功能在View > Model Setup > PhotoRender改变零件中的实体或曲面的颜色功能在View > Model Setup > Color and Appearance5．关联视图view->Relate View ，点选视图，点选需要关联的Item。

6．创建打死边Wall。

Sheetmetal---Wall---Extrude---use radius，一：使用钣金件内侧边拉伸建立特征，其inside radius必需为0；二：使用钣金件外侧边拉伸建立特征，其inside radius必需为0；要画外侧轮廓线。

7．创建压边先切除缺口；Sheetmetal---Wall---Extrude---use radius在切除边上拉伸特征。

inside radius设为0。

8. 翻孔攻丝打底孔；Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线；定义Radius；Cosmetics---Thread，注意选择翻孔上来的直孔璧。

9. 修改Partial view或detail view的显示边界View-〉Modify View-〉Boundary；10. 将视图转换为与模型无关Modify view-〉Snapshot11. 伪造Drawing尺寸选尺寸-〉Proparents-〉在Text中将D改为O；写你自己的尺寸；也可以标注公差：如@# 基本尺寸300，上偏差，下偏差注意：只对手工添加的尺寸有效，show的尺寸不行。

proe的使用经验总结(18个技巧)

一、概要技巧1.Pro/E自动分模的方法与技巧技巧2.proe 分模的几种方法技巧3.Pro/E的斜导柱三维Program设计技巧4.Pro/E装配技巧-零件之组合1技巧5 Pro/E装配技巧-零件之组合2技巧6 原创教程]Pro/E简单的模拟装配动画技巧7 . ProE高级技巧秘笈技巧8. 用Pro/E绘图软件进行产品开发的优势分析1技巧9. 用Pro/E绘图软件进行产品开发的优势2技巧10. PRO/E 几种技巧总结技巧11. Pro/E中三角面的解决办法技巧12. Pro/E中创建相切拔模技巧13.族表使用详解技巧14.如何在 Pro/ENGINEER 中使用自顶向下方法设计连杆技巧15.巧妙转换Pro/ENGINEER与ANSYS间的模型数据技巧16.Pro/E下螺旋扫描所生成弹簧的力学性能分析技巧17.Pro/ENGINEER的两把火：模拟、加工换新颜技巧18 Pro/ENGINEER中创建尺寸阵列特征的思路及方法技巧1.Pro/E自动分模的方法与技巧摘要:Pro/E在模具制造业已经普遍应用，基于作者几年来对Pro/E软件应用的一些实战体会与读者分享，简单介绍Pro/E2001侧面影像曲线与裙边曲面的巧用。

裙边。

前言：Pro/E自动分模是利用自动分型线的侧面影像曲线（注：复合或其他曲线命令创建也可以）与利用曲线自动产生分型面的裙边曲面来分割体积块的一种比较实用的方法。

Pro/E在模具制造业已经普遍应用，基于作者几年来对Pro/E软件应用的一些实战体会与读者分享，简单介绍Pro/E2001侧面影像曲线与裙边曲面的巧用。

关键词：侧面影响；裙边；复合。

前言：Pro/E自动分模利用自动分型线的侧面影像曲线（注：复合或其他曲线命令创建也可以）与利用曲线自动产生分型面的裙边曲面来分割体积块的一种比较实用的方法。

以图1来简单介绍自动分模的步骤以技巧。

图1 塑胶件ljb （1）建立工作目录ljb，把图1 塑胶件ljb放到工作目录中以便调用及保存。

PROE学习教程

PROE学习教程PROE，全称是Pro/ENGINEER，是由美国PTC公司研发的三维建模软件，也是目前最为常用的计算机辅助设计(CAD)软件之一、PROE可以用于产品的设计、分析和绘图等多种应用领域。

下面是一份PROE学习教程，详细介绍了PROE的基本功能和使用方法。

一、PROE的概述PROE是一款功能齐全、操作灵活的三维建模软件。

它可以模拟真实世界的物体，使用户能够通过虚拟的环境进行产品设计和开发。

PROE的主要特点包括：强大的几何建模能力、灵活的装配和部件设计、高效的绘图和展示功能、全面的分析和验证工具等。

二、PROE的基本操作1.打开软件：双击桌面上的PROE图标，或者在开始菜单中寻找PROE 程序并点击打开。

2.新建文件：选择“文件”-“新建”，选择所需的文件类型，如零件、装配、图纸等。

3.画面布局：根据需要调整PROE的界面布局，如工作区大小、视图窗口数量等。

4.绘制跟踪点：通过绘制跟踪点可以方便地对几何图形进行定位和绘制。

5.基本绘画命令：PROE提供了丰富的绘图命令，包括直线、圆、矩形、椭圆等，可以根据需要选择相应的工具进行绘制。

7.添加材料：通过选择合适的材料可以对零件进行属性设置，如颜色、透明度等。

9.绘制图纸：PROE可以根据装配或零件自动生成2D图纸，并可进行标注、尺寸和注释等操作。

10.分析和验证：PROE内置有多种分析工具，可以进行物理性能和结构强度的分析和验证。

11.保存和导出：在完成设计后，可以将文件保存为PROE原生格式，也可以导出为常见的CAD格式，如STEP、IGES等。

三、PROE的应用领域1.机械设计：PROE在机械设计领域应用广泛，可以进行零件和装配设计、产品仿真和分析、工艺规划等。

2.汽车工业：PROE可用于汽车设计中的车身、发动机、底盘等部件的设计和装配，同时还可以进行碰撞测试与仿真。

3.航空航天：PROE在航空航天领域可用于飞机、火箭、导弹等复杂结构的设计、模拟和分析。

ProE使用技巧（一）

ProE使用技巧（一）ProE使用技巧（一）1.ProE选取操作1)单击：选取单个的项目以添加到选项集或工具收集器中。

2)双击：激活“编辑”模式使您能够更改所选项目的尺寸值或属性。

3)CTRL 键并单击（按住CTRL 键同时单击）：选取要包括在同一选项集或工具收集器中的其它项目；清除所选项目并从选项集或工具收集器中删除它。

4)CTRL 键并双击（按住CTRL 键同时双击）：将双击和按CTRL 键并单击组合为一个操作。

5)SHIFT 键并单击（按住SHIFT 键同时单击）：选取边和曲线后，激活链构建模式；选取实体曲面或面组后，激活曲面集构建模式。

6)右键单击：激活快捷菜单。

7)SHIFT 键并右键单击（按住SHIFT 键同时右键单击）：根据所选的锚点查询可用的链。

2.ProE中的拖放操作ProE 允许将文件从浏览器、其它ProE 进程和Windchill 解决方案移动到图形窗口和模型树。

当文件拖动到可接受的目标时，指针发生变化，表示该对象可放置在此处。

也可从浏览器和ProE 导航器拖动链接，放到嵌入式的Web 浏览器中。

1)图形窗口：ProE 文件可从嵌入式的Web 浏览器、独立浏览器或文件管理器放在图形窗口中。

注意：Internet Explorer 浏览器必须为 5.5 和更新版本。

Netscape Navigator 必须为6.0 和更新版本。

当激活“文件夹导航器”时，可从嵌入式Web 浏览器中拖动ProE 元件，并将其放在图形窗口中。

元件在单独的窗口中打开，除非将其放置活动组件中。

缺省情况下，将元件放置在组件中时，ProE 试图自动放置该元件。

如果不能自动装配元件，会打开“元件放置”(Component Placement) 对话框，用于选取参照，并将零件约束在组件中。

如果要选择装配该元件或在新窗口中将其打开，请将配置选项autoplace_single_component 设置为no。

设置为no 后，会打开“确认检索”(Confirm Retrieval) 对话框，显示要在单独窗口中打开或添加到组件中的元件。

proe技巧大全

如何设置小数位数方法1：在配置文件中，设置：default_dec_places，其值为0到14，它控制非草图尺寸。

设置sketcher_dec_places，其值为0到14，它控制草图尺寸。

方法2：在WF2.0中，也可在草绘环境中，选择菜单“草绘”----“选项”，在“草绘器优先选项”窗口的“参数”里设置。

如上图：1标注立体尺寸在Config中加入allow_3d_dimensions Yes13．Shell抽壳时间，不能有锐角边界，最好C1连续；厚度不大于最小圆角半径（曲率半径）14．组件中模型的简化表示（利于快速刷新）Views-〉Modify View-〉View State组件模示中建立简化表示（SimplifiedRepresentation）15．显示球标BOM-〉Show-〉Show all；修改球标类型：Change Type-〉选重复区域-〉选Simple等（也可以定制，选Coustom "如何把autocad的2d图完好地输入到proe里":在CAD里将DWG文件转换成DXF文件，然后在PROE里直接打开DXF文件，应该就可以了，最好是设定好原点，在PROE里打开以后将线条颜色改一下，注意单位（转出以后应该是英制）.如何在族表中给尺寸命名？方法：在零件图模式中选尺寸，右击，出现属性对话框，选更名（中英文均可）即可。

如何在族表中给尺寸命名？方法：在零件图模式中选尺寸，右击，出现属性对话框，选更名（中英文均可）即可。

如何让自己喜欢的界面颜色每次打开PROE时自动出现？方法：先按自己爱好调好界面颜色后，选文件，存盘，再在config中设置system_colors_f ile,指定到刚刚存盘的位置即可。

如何在启动PROE时清除trail文件？方法：修改 bin\proe1.bat,打开后增加 del D:\PPPP(文件夹名称）\trail.*,然后在proe的图标的属性下修改目标为proewildfire2.0.exe为proe.bat即可。
