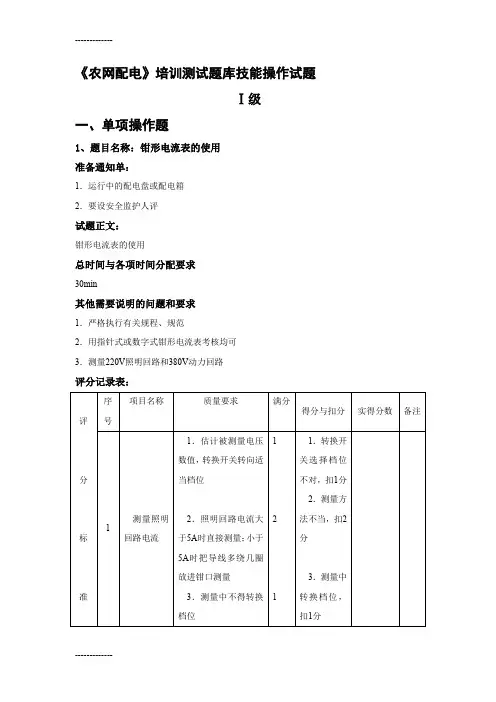

农村电工低压配电网操作技能及笔试考核

(标准版)

序号

项目

分数

实际得分

1

线路是否整齐，美观，线束排列打不到横平竖直

5

2

线束不得用钳子弯

5

3

接线正确，合上刀开关2K，按下启动按扭SB2（绿色），接触器SM，SMY，ST吸合，灯L1亮，经8秒延时后SMY放开，吸合，ST放开，灯L1灭，L2亮

15

4

元件固定牢固

5

5

接线不得松动

5

6

线头不得有煨眼

5

合计得分

40

八、无功补偿（笔试）：每题10分

一）并联电容器的接线一般采用什么接线方式，为什么？

答：并联电容器的接线一般采用三角形接线方式。

因为单台电容器的电容量阻抗为XC接成星形时补偿容量：

QY

＝3×（U/√3）2

/XC

＝U2

/XC

而单台电容器的电容量阻抗为XC接成三角形时补偿容量：

Q△＝3×U2

/XC

＝3×U2

/XC

三角形接线时补偿容量为接成星形接线时补偿容量的3倍，所以并联电容器的接线一般采用三角形接线方式。

二）某用户最大负荷月的有功功率为200KW，功率因数cosφ１

＝0.6，拟将功率因数提高到0.90，问需要装设电容器组的总容量应该是多少？若采用BW0.4－12－3电容器，应选用多少个？

解：根据要求已知：P＝200kW，cosφ１＝0.6，cosφ2＝0.9 需要装设电容器组的总容量为：

QC

＝P[(√1/cos2

φ１－1)－(√1/cos2

φ2

－1)]

＝200×[(√1/0.62

－1)－(√1/0.92

－1)]

＝200×(1.33－0.48)

＝170（kVar）

采用BW0.4－12－3电容器，应选用个数n：

n＝170/12＝14.1≈15（个）

三）随机补偿装置的选用和安装：

随机补偿，即把补偿电容器安装在电动机、电焊机等吸取无功功率的用电设备附近，使用电设备所需无功实现就地平衡。这样补偿方式节能效果好，但是补偿设备利用率低、投资大，所以适用于运行时间长的大容量用电设备或较长线路供电的情况。

单台电动机个别补偿时一定要在电动机空载条件下进行计算。这样电动机在带满负荷运行时虽然仍需向电网吸收一定的感性无功，但可避免电动机轻载运行时向电力系统反送过剩容性无功，也可避免电动机轻载运行时端电压过分提高。电动机个别补偿时补偿容量的计算公式为：

Qc=？？UnIo

式中：Qc为补偿容量（kVar）；Un为电动机额定电压（KV）；Io 为电动机空载电流（A）。

四）一变电所无功补偿采用低压集中补偿方式，低压侧负荷如表，其中轻载有功Pmin=150KW，轻载cosφ=0.82，现欲将cosφ提高到0.97,试求补偿电容的总容量Qc及固定部分的补偿容量Qs。

负载

数量(台)

设备容量(KW) 负载系数

平均功率(KW) 平均cosφ

总平均功率(KW) 总平均cosφ

电动机

3

3×100

0.8

240

0.87

702.5

0.84

电动机

5

5×75

0.7

262.5

0.86

各种设备

39

400

0.5

200

0.8

解：总平均cosφ=702.5/（240/0.87+262.5/0.86+200/0.8）=0.8453

Qc=702.5[（1/0.84532

—1）1/2

—（1/0.972

—1）1/2

]=268.02（kVar）

Qs=150[（1/0.822

—1）1/2

—（1/0.972

—1）1/2

]=67.11（kVar）
