全国中考物理家庭电路故障中考真题汇总附答案一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，全部用电器都停止工作，拔出电热水器的插头后，检查发觉零线上的熔丝断了。
则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，因为零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分离接在各处，得到下表所示的结果，按照表格内容可推断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光状况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
2020-2021备战中考物理 家庭电路故障综合试题及答案解析

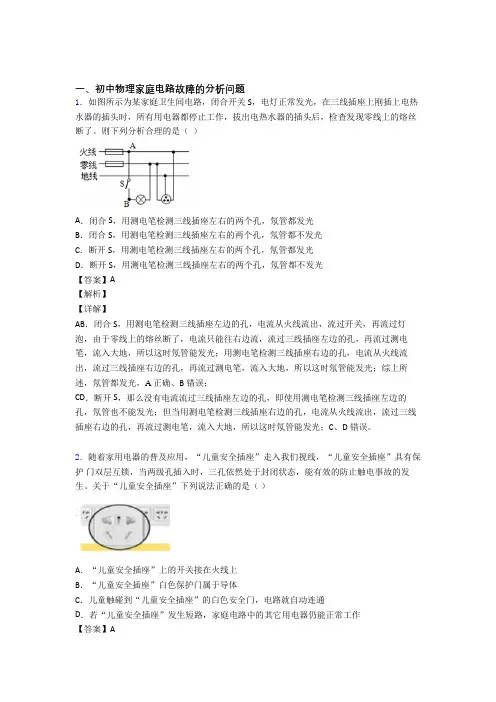

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。
则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。
关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
中考物理家庭电路故障及答案
一、初中物理家庭电路故障的分析问题1．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
2．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。
中考物理综合题专练∶家庭电路故障的分析问题附答案解析
一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（ ）A ．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B ．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C ．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D ．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A ．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A 错误；B ．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B 正确；C ．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C 错误；D ．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D 错误。
故选B 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 _______(选填“C ”或“D ”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
2020-2021中考物理家庭电路故障的分析问题综合经典题及详细答案
一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（ ） A ．开关中的两个线头相碰B ．插头中的两个线头相碰C ．电路中增加了大功率的用电器D ．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A ．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。
开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A 符合题意；B ．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B 不符合题意；C ．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C 不符合题意；D ．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。
故选A 。
【点睛】2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
2020-2021中考物理家庭电路故障的分析问题(大题培优 易错 难题)含详细答案

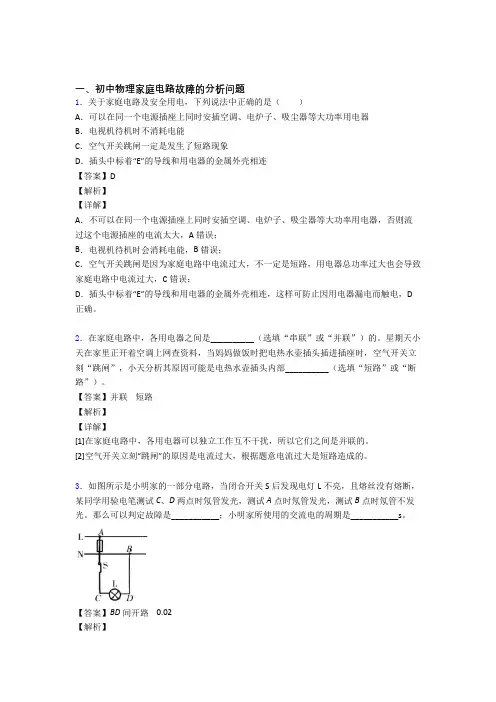

一、初中物理家庭电路故障的分析问题1．关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连【答案】D【解析】【详解】A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；B．电视机待机时会消耗电能，B错误；C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D 正确。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。
那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。
【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。
中考物理家庭电路故障的分析问题综合练习题附答案解析
一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
2020-2021全国中考物理家庭电路故障的分析问题的综合中考真题分类汇总及详细答案
一、初中物理家庭电路故障的分析问题1．关于家庭电路和安全用电，下列说法正确的是（ ）A ．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全B ．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全C ．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸D ．发现家用电器或电线着火时，必须首先切断电源，然后再救火 【答案】D 【解析】 【分析】 【详解】A ．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A 错误；B ．三孔插座能保证用电器的金属外壳与地线相连，故B 错误；C ．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C 错误；D ．电器或电线着火时，要先切断电源，再实行施救措施，故D 正确。
故选D 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
2020-2021备战中考物理 家庭电路故障 综合题含答案解析
一、初中物理家庭电路故障的分析问题1．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】【详解】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。
2．小林的爸爸给小林的书房装了一盏照明台灯。
学习了安全用电的知识后，小林为了验证爸爸安装的电路是否符合安全用电的原则，他断开开关，用测电笔接触灯座的两个接线柱时，氖管都发光，闭合开关，灯泡能正常发光，于是他推断爸爸在连接电路时所犯的错误是（）A．灯座接触不良B．接灯泡的零线断路C．接灯泡的火线开路D．开关控制了零线【答案】D【解析】【分析】【详解】A．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明电流能从火线流向灯泡两端流回零线，故灯座没有问题，故A不符合题意；BCD．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明了开关与零线相连接了，开关应该控制火线，故BC不符合题意，D符合题意。
故选D。
3．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路B．b、c之间某处断路C．a、d之间某处断路D．电灯的灯丝断了【答案】B【解析】【详解】A．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，，故A项不符合题意；B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。
中考物理专题复习家庭电路故障题及答案解析
一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
2020-2021中考物理 家庭电路故障的分析问题综合试题含答案解析
一、初中物理家庭电路故障的分析问题1．关于家庭电路及安全用电，下列说法正确的是A．保险丝断了，可以用铁丝来代替B．家庭电路中，空气开关跳闸一定是因为电路发生了短路C．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故D．为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连【答案】D【解析】【详解】A．保险丝的特点是熔点低，电阻大，铁丝不具有这样的特点，故A错误B．家庭电路中空气开关跳闸，可能是发生了短路也可能是用电器的总功率过大，故B错误C．使用试电笔时，手指不能碰到笔尖金属体，但要接触笔尾金属体，故C错误D．有金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故D正确2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。
2020-2021中考物理 家庭电路故障的分析问题综合试题及答案解析
一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。
2020-2021中考物理二模试题分类汇编——家庭电路故障的分析问题综合及详细答案
一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
中考物理家庭电路故障附答案解析
C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；
D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】B
【解析】
【详解】
A．在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确，不符合题意；
一、初中物理家庭电路故障的分析问题
1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（）
A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光
故选B。
6．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析合理的是（ ）
中考物理——家庭电路故障压轴题专题复习附答案解析
一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。
故C正确，D错误。
故选C。
2．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
3．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）A．只闭合S、S1，若灯L正常发光，说明L1支路无故障B．只闭合S、S2，若灯L正常发光，说明L2支路短路C．只闭合S、S1，若灯L发光较暗，说明L1支路断路D．只闭合S、S2，若灯L不发光，说明L2支路短路【答案】B【解析】【分析】【详解】A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。
2020-2021中考物理家庭电路故障的分析问题的综合热点考点难点及详细答案
11．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）
A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路
【答案】B
【解析】
【分析】
【详解】
AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；
8．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________________________________。
一、初中物理家庭电路故障的分析问题
1．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（ ）
A．两灯的灯丝都烧断了B．三线插座的接地线断了
C．进户的火线熔丝断了D．进户的零线熔丝断了
【答案】D
【解析】
【详解】
A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；
2020-2021中考物理家庭电路故障附答案
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。
则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】【详解】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。
2020-2021备战中考物理家庭电路故障题试题及答案解析
一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。
某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。
那么可以判定故障是（）A．火线和零线短路B．电线AC段某处断路C．电线BD段某处断路D．电灯L短路【答案】C【解析】【分析】【详解】AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。
故选C。
3．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。
在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。
下列分析不合理的是（）A．一定是零线上的熔丝熔断了B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光【答案】B【解析】【详解】A．在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确，不符合题意；B．断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不正确，符合题意；C．只断开S1，开关S2的上下接线柱都与火线相连，测电笔的氖管发光，故C正确，不符合题意；D．只断开S2，开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D正确，不符合题意。
2020-2021中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题附答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
中考物理培优专题复习家庭电路故障练习题附答案
一、初中物理家庭电路故障的分析问题1．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。
关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
