60KW电磁感应加热器说明书
江信电子大功率电磁感应加热电源使用手册
江信电磁感应加热电源
JX-20-60kW/380V
使用手册
专业工业、商业、民用等设备高效加热
佛山市顺德区江信电子制造限公司
非常感谢您选择广东江信电磁感应加热电源。 本手册为三相 20-60KW/380V 电磁加热控制器(柜)使用时的操作说明和注意事项。 不正确的使用可能会发生意想不到的事故。 使用本产品前， 请仔细阅读本手册并正确地使用 本产品。
2．2．3 产品的固定安装方法
请参照左图的放置固定 安装，电源线和线圈从 下面走线，安装时请考 虑周围的通风情况，通 风不好会导致机器工作 保护！
7
2．2．4 产品的现场安装示意图
2．2．5快速安装方法
电源和线圈就绪： 把软启动端子短接后就启动工作， 工作后操作显示器默认显示输入工作电 流，建议用钳表测输入电流检查一下输入电流是否在额定电流范围。按一次[快捷]键即
施加应力 15KG 以内
电磁 加 热器
电磁 加 热器
测量位置 50mm
4
● ● ●
主回路端子 控制回路输入端子 控制回路输出端子
外部接温控器输
PLC
交流电源
AC380
出端
电在1-3M内
感应加热线圈
注 意 感应加热线圈的切勿造成漏电！ 请按额定电压供给电磁加热器（常规为 Ac380V） 。 所有的接线操作务必在断电情况下进行。
1、电源就绪，按 此快捷键直接进 入工作频率、 相位 差、输入电流、输 出电流和 IGBT 温 度五个监控参数 循环显示
2、需要退出监控参 数时，按此“返回” 键到上层菜单，再 按一次即可退出参 数监控模式。
8
（符合低压规格的产品贴CE标志。 ）
(1) EMC规格
感应加热器使用说明书
感应加热器使用说明书感谢您购买我们的感应加热器。
本说明书将向您介绍该产品的使用方法及注意事项，请仔细阅读并按照指示操作，以确保您的安全和正常使用体验。
一、产品概述感应加热器是一种高效、节能的加热设备，利用感应电流在导体上产生的电磁感应原理，将电能转化为热能。
该产品广泛应用于家庭和工业领域，如炉具、水壶、电磁炉等。
二、使用方法1. 准备工作：a. 检查产品包装是否完好，确认无损坏情况后，将感应加热器放置在平稳的桌面上。
b. 将加热器的插头插入电源插座，确保插头与插座完全贴合。
2. 操作步骤：a. 打开加热器的电源开关，显示屏将亮起并显示当前的工作状态。
b. 使用加热器提供的控制按钮或触摸屏，调整加热器的工作温度或功率。
按下相应的加热温度或功率按钮，加热器将自动调整相应的参数。
c. 将需要加热的物品并置于加热器的感应区域内，感应加热器会自动检测到物体的存在并开始加热。
d. 等待加热过程完成后，通过控制按钮或触摸屏，将加热器的电源开关关闭，断开与电源的连接。
三、注意事项1. 使用环境：a. 请将加热器放置在通风良好的地方，避免高温、潮湿或者多尘的环境。
b. 请勿将感应加热器置于易燃或易爆的材料附近，以免发生危险。
2. 使用过程中：a. 请勿将手或其他物体伸入加热器的感应区域内，以免造成伤害。
b. 加热器处于工作状态时，表面温度会升高，请勿直接用手触摸，以免烫伤。
3. 清洁与维护：a. 在清洁加热器之前，请确保已关闭电源开关并拔掉电源插头，防止发生意外。
b. 使用柔软的干布清洁加热器的表面，不要使用酸性、碱性或腐蚀性溶液进行清洁。
c. 请定期检查电源线、插头等连接部分是否损坏，如发现异常情况请及时联系售后服务。
四、故障排除1. 若感应加热器无法正常工作，请先检查电源是否正常连接，插头是否完全插入插座。
2. 如电源连接正常，但感应加热器仍无法启动，请立即停止使用，并联系售后服务。
感应加热器是一种高效、安全的加热设备。

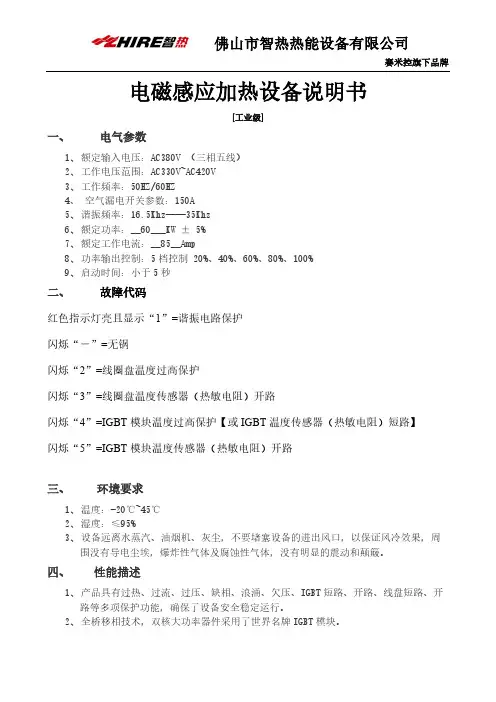

[VIP专享]佛山智热热能设备有限公司-电磁加热设备说明书
![[VIP专享]佛山智热热能设备有限公司-电磁加热设备说明书](https://img.taocdn.com/s3/m/05aa44816edb6f1afe001f2e.png)
电磁感应加热设备说明书[工业级]一、电气参数1、额定输入电压：AC380V （三相五线）2、工作电压范围：AC330V~AC420V3、工作频率：50HZ/60HZ4、空气漏电开关参数：150A5、谐振频率：16.5Khz——35Khz6、额定功率：__60___KW ± 5%7、额定工作电流：__85__Amp8、功率输出控制：5档控制 20%、40%、60%、80%、100%9、启动时间：小于5秒二、故障代码红色指示灯亮且显示“1”=谐振电路保护闪烁“－”=无锅闪烁“2”=线圈盘温度过高保护闪烁“3”=线圈盘温度传感器（热敏电阻）开路闪烁“4”=IGBT模块温度过高保护【或IGBT温度传感器（热敏电阻）短路】闪烁“5”=IGBT模块温度传感器（热敏电阻）开路三、环境要求1、温度：-20℃~45℃2、湿度：≤95%3、设备远离水蒸汽、油烟机、灰尘，不要堵塞设备的进出风口，以保证风冷效果，周围没有导电尘埃，爆炸性气体及腐蚀性气体，没有明显的震动和颠簸。
四、性能描述1、产品具有过热、过流、过压、缺相、浪涌、欠压、IGBT短路、开路、线盘短路、开路等多项保护功能，确保了设备安全稳定运行。
2、全桥移相技术，双核大功率器件采用了世界名牌IGBT模块。
3、IGBT驱动采用了美国安捷伦（惠普公司）的超高速光耦，纳秒级的处理速度更是保证了信号的传送稳定性与出现故障时能够更快速的保护。
4、控制核心部分采用韩国三星高速数字处理芯片，能够实时对设备工作状态进行监视。
5、产品工业级的设计，独创的软启动功能，在频繁开启情况下更是确保了设备长时间运行的稳定性和超强的抗干扰能力。
6、散热方面采用了多个台湾高转速高品质涡轮风机，强劲的风量让设备冷酷起来。
7、多段功率输出控制，高功率因数，成熟稳定锁相环技术。
五、产品特点1、隔离电源设计，确保人身安全。
2、热效率高，大于等于90%。
3、功率分段控制，节能更突出。
4、工业级品质设计，安全可靠。
电感应加热装置设备床操作说明
电感应加热装置设备床操作说明一、引言电感应加热装置设备床是一种利用电磁感应原理实现材料加热的设备。
本文将为您详细介绍该装置的操作说明，以帮助您正确使用设备。
二、设备概述电感应加热装置设备床由以下几个主要部分组成：电源控制箱、感应加热线圈、工作台面及支撑结构等。
三、设备操作步骤1. 设备准备a. 检查电源控制箱是否连接到电源，并确保电源开关处于关闭状态。
b. 检查感应加热线圈是否正确安装在工作台面下方，并且固定稳妥。
c. 检查设备床的支撑结构是否牢固，确保设备稳定。
2. 开机准备a. 检查电源控制箱的电源线是否牢固连接，并插入电源插座。
b. 打开电源控制箱，按照设备使用说明书上的操作步骤，将设备调至工作温度。
3. 材料放置a. 准备待加热的材料，并确保其符合设备要求的尺寸。
b. 将待加热材料放置在工作台面上，并确保其与感应加热线圈之间的距离适当。
4. 加热操作a. 按照设备床上的控制面板指示，启动加热程序。
b. 在加热过程中，您可以通过控制面板上的温度显示监控材料的温度变化。
c. 在材料达到所需加热温度后，您可以停止加热程序，并进行下一步操作。
5. 安全操作a. 在操作过程中，严禁触碰感应加热线圈及工作台面，以防烫伤。
b. 在加热后将材料从设备床上取出时，使用专用工具或保护手套，以防受伤。
6. 关机操作a. 在加热完成后，将电源控制箱上的电源开关关闭。
b. 拔掉电源线，并将设备床进行清洁和维护工作。
四、注意事项1. 使用设备前，请仔细阅读设备的操作说明书，并遵循相关安全指导。
2. 加热过程中，请保持设备床周围的工作环境整洁，避免杂物或易燃物接近设备。
3. 在使用设备前，检查设备及配件是否完好，如发现任何损坏，请及时停用并联系维修人员。
4. 操作电源控制箱时，务必按照操作规范进行，避免触碰高压部件，以免发生电击事故。
5. 工作结束后，及时清理设备床的工作台面，保持设备的整洁和耐用。
五、总结本文详细介绍了电感应加热装置设备床的操作步骤，希望能对您正确操作设备提供帮助。
电磁加热器操作说明书(最新版)
●负载电感量为带负载，在 1KHz，串联谐振条件下测试值，推荐用数字电桥，
用其他设备测试时请根据误差补偿。
●对于应用于塑料机械和管道加热等设备时，电感量调整为 120uH~350uH,使感
应加热设备的满功率工作的频率在 13~17kHz
4.4 接线端子图
L1
L2
L1、L2：电源输出端子
4.5 部件说明
其它按键暂未使用。
2）键盘指示灯功能说明 (电源) 电源指示灯：电源电压正常时此指示灯常亮；设备电源异常或电源电压
太低时此指示灯不亮。
(工作) 工作指示灯：一闪一闪时表示设备正常加热工作；闪烁时表示设备已运
输入过压保护，输入欠压保护，输入缺相保护，输入过流保护，输出过流保护，
线圈短路保护、开路保护、启动短路保护、雷击保护。
4.2 工作环境要求
工作温度 -10℃~40℃
相对温度 小于 90%RH，无凝露
海拔高度
低于 1000 米（高于 1000 米时需降额使用，每升高 1000 米，功率降额 15%）
存储温度 -20℃~+60℃
-34）确认以上参数正确后，闭合启动加热控制信号，设备开始自动检查输出线圈； 输出功率由小变大到额定输出功率，输出电流也由小变大到额定输出电流；最 后达到相应功率运行。 5）以后每次启动设备，可直接进入调功模式，根据加热需求，调节输出功率大 小。 6）断开电源，调试完成，设备可正常加热使用。
8.应用说明
输入电压范围：315VAC~445VAC
输入频率范围：50Hz~60Hz
1.2 外围接口特性
可编程数字输入：单路开关输入；变档位输入；五档开关输入；PLC 或温
控器“0—5V”或“4—20mA”输入
60KW产品说明

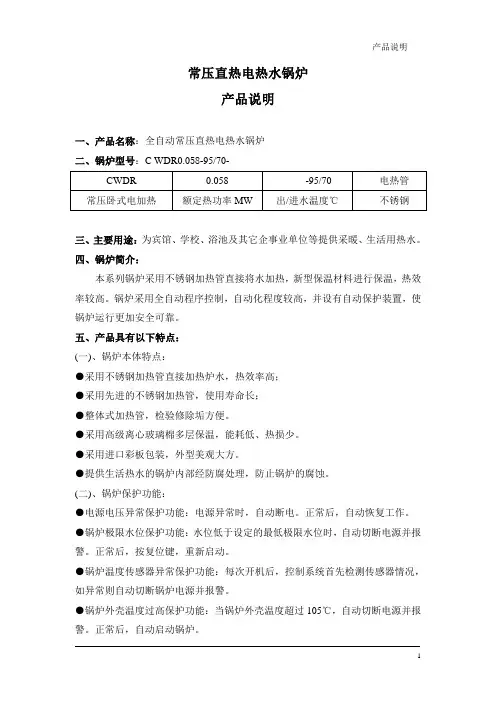

常压直热电热水锅炉
产品说明
一、产品名称：全自动常压直热电热水锅炉
二、锅炉型号：C WDR0.058-95/70-
三、主要用途：为宾馆、学校、浴池及其它企事业单位等提供采暖、生活用热水。
四、锅炉简介：
本系列锅炉采用不锈钢加热管直接将水加热，新型保温材料进行保温，热效率较高。
锅炉采用全自动程序控制，自动化程度较高，并设有自动保护装置，使锅炉运行更加安全可靠。
五、产品具有以下特点：
(一)、锅炉本体特点：
●采用不锈钢加热管直接加热炉水，热效率高；
●采用先进的不锈钢加热管，使用寿命长；
●整体式加热管，检验修除垢方便。
●采用高级离心玻璃棉多层保温，能耗低、热损少。
●采用进口彩板包装，外型美观大方。
●提供生活热水的锅炉内部经防腐处理，防止锅炉的腐蚀。
(二)、锅炉保护功能：
●电源电压异常保护功能：电源异常时，自动断电。
正常后，自动恢复工作。
●锅炉极限水位保护功能：水位低于设定的最低极限水位时，自动切断电源并报警。
正常后，按复位键，重新启动。
●锅炉温度传感器异常保护功能：每次开机后，控制系统首先检测传感器情况，如异常则自动切断锅炉电源并报警。
●锅炉外壳温度过高保护功能：当锅炉外壳温度超过105℃，自动切断电源并报警。
正常后，自动启动锅炉。
●锅炉漏电保护功能：控制系统检测到电热元件漏电后，立刻停机，故障排除后复位重起。
●加热元件断相保护功能：自检到电热元件缺相后，停机保护。
●全程无压运行，绝对安全可靠。
六、产品主要技术数据表：(参考)。
电磁加热器使用说明书
为了正确使用本产品，请认真细读使用说明书一、产品的部件名称和接线12345689710121113141617181920212423152825222726德国英飞凌原厂驱动：磁隔离技术全进口高性能、多级电感虑波电源，贴片制造工艺编号接线和用途1接散热风扇的电源电压，当风扇为220V时就接220V电源，当风扇为380V 电压时，就接380V电源2接散热风扇220V或380V（随用户定，一般为380V）3当外接散热风扇为直流24V时，此接口为开关，控制24V风扇工作或停止。
此两端接口实际上就是主板上继电器输出常闭接触点4双交流24V电源（做半桥时4或5选1个）5双交流24V电源（做半桥时4或5选1个）6单交流16V电源7电源指示灯（红色）8工作指示灯，待机时，闪亮，工作时，一直亮（绿色）9外接指示灯，引接到机箱外面的LED接口上10软启动接口，引到外机箱中的R/S接口上（可通过F-02设置断开工作或闭合工作，出厂默认闭合工作、断开停止状态）11微调节功率电位器，当功率出现较大的偏差时，这个电位器可适当调整1232位高速DSP处理器13外接可编程操作显示器14隔离型RS485通讯接口15外部负载温度检测接口1，精度达±1℃（最高150℃）单路时，默认1用来测量外部工作温度16外部负载温度检测接口2，精度达±1℃（最高150℃）17多功能输入接口（通过F-20来设置）：1、做外接电位器10K输入，可以调节功率大小20%-100%范围2、做外接PID输入（0-5V）输入做红外测温仪或热电偶转换电压0-5V输入，实现显示温度和控制功率大小（最高可以测量显示1000℃）18接高频互感器，注意方向。
若方向接反时，功率很小19IGBT模块驱动（做半桥时，选择19、20或23、24即可）20IGBT模块驱动（做半桥时，选择19、20或23、24即可）21接直流母线高压22IGBT温度传感器接口23IGBT模块驱动（做半桥时，选择19、20或23、24即可）24IGBT模块驱动（做半桥时，选择19、20或23、24即可）25接直流母线高压26RS485通讯接口，接A、B27外接K型热电偶28外接12V继电器带动其它需要的负载，与本机的风扇启动/停止同步二、产品的外观尺寸（1）、JS1000-020 （三相全/半桥20KW/380V ）（2）、JS1000-030 （三相全/半桥30KW/380V）390250240450250240（3）、JS1000-040、JS1000-050三相全桥40KW/380V 、三相全桥50KW/380V ，60KW （水冷）（4）、JS1000-060（三相全桥60KW/380V风冷）510290260600310250（5）、JS1000-080（三相全桥80KW/380V风冷）（6）、20KW-80KW电磁加热控制柜外观尺寸（风冷、水冷通用）电磁加热器、温控器、线圈示意图接线说明：1、控制器R/S 接口是启动接口，当这两端子短接时就启动，当断开时就停止。
电磁加热器安全操作规程范文
电磁加热器安全操作规程范文第一章总则第一条为了保证电磁加热器的正常运行，保障操作人员的安全，制订本规程。
第二条本规程适用于所有使用电磁加热器的操作人员。
第三条电磁加热器是一种利用电磁感应原理进行加热的设备，使用时应充分了解其工作原理和性能特点，严格按照操作规程进行操作，以确保使用安全。
第二章基本要求第四条操作人员必须经过专业培训，取得操作资格证书，方可从事电磁加热器的操作。
第五条操作人员必须了解电磁加热器的基本原理和工作过程，熟悉设备的操作方法和各种安全措施。
第六条操作人员必须严格遵守电磁加热器的使用说明书和本规程的各项规定，任何情况下都不能违反操作规程进行操作。
第七条操作人员应对电磁加热器进行定期检查和维护，确保其正常运行和安全使用。
第三章电磁加热器的操作流程第八条操作人员在进行电磁加热器的操作前，必须检查设备的电源和接地情况，确保设备处于安全状态。
第九条开机前，操作人员应检查设备的各个部位是否存在异物或破损，如有异常情况应立即报告工作负责人。
第十条开机前，操作人员应确保电磁加热器的温度控制装置处于合适的温度范围，温度上下限应依据所加热物体的要求确定。
第十一条打开电源开关后，操作人员应确认设备发出的声音和震动正常，若有异常情况应立即停止操作，并报告维修人员。
第十二条操作人员在进行加热操作时，应严格按照设备操作流程进行，不得随意调整设备参数和加热时间。
第十三条操作人员应注意观察设备的工作状态和加热效果，如发现异常情况应立即停止加热操作，并报告工作负责人。
第十四条操作人员在进行加热操作时，应注意设备周围的安全环境，保持良好的通风和照明条件，确保安全操作。
第十五条加热结束后，操作人员应及时关闭电源开关，清理设备表面的灰尘和杂物，并做好设备的防尘和防潮工作。
第十六条安全结束操作后，操作人员应填写操作记录，并及时报告工作负责人。
第四章应急处理措施第十七条当电磁加热器发生故障或异常时，操作人员应立即采取以下应急处理措施：（一）停止加热操作，关闭电源开关。
60KW电磁感应加热器说明书
60KW电磁感应加热器说明书（高效率谐振式工作，非一般定频或恒功率模式）一、产品电气规格：1、额定电压频率：380VAC 50Hz /60Hz2、电压适应范围：330V-430V3、额定功率：根据工件加温要求4. 额定电流:90A4、工作频率：12-28KHz 最佳段10KHz5、安全工作环境温度：-20℃-45℃;6、工作湿度：≤95%7、热效率≥95%8、接线示意图9、线圈与被加热体间距为20-25MM。
二、基本性能概述：1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长2、有缺相保护功能3、有IGBT过流保护功能4、有IGBT过温保护功能5、有加热线圈短路保护功能6、全桥串联谐振电路拓扑,抗干扰能力强7、采用高性能IGBT驱动芯片驱动8、自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作9、数台机芯并联安装在同一个加热管上,互不干扰10、节电效果好:与目前采用的电热圈相比,节电可达30%以上11、安装方便:可接桶型和平盘型等等结构方式感应线圈12、运行成本低,维修量少,产品保修1年,终生维护13、产品尺寸：机壳长610*宽350*高230三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离2CM-2.5CM厘米（特殊材料要特殊调试）60KW：所接铁质150- 180uH，感应线圈线径不小于35—16*2平方毫米，电流90A线约38米.注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在12-28KHz范围内，保持加热到所需最高温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流有所下降是正常的）五、产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉等等的节能改造中; 民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。
电磁感应加热器
电磁感应加热器电磁感应加热器是一种新型的加热设备，它利用电磁感应的原理来实现快速高效的加热过程。
本文将介绍电磁感应加热器的工作原理、优势和应用领域。
一、工作原理电磁感应加热器的工作原理可以简单地理解为通过感应线圈中通电产生的磁场来感应加热器内的加热体，从而将电能转化为热能。
具体来说，电磁感应加热器由感应线圈和加热体两部分组成。
感应线圈位于加热器的底部，通过外部电源供电，形成交变电流。
当通电后，感应线圈中的电流会产生一个交变磁场。
加热体则位于感应线圈的上方，它通常采用导电材料制成，如铜或铝。
当感应线圈中的电流产生磁场时，磁场会穿过加热体，使加热体内部的导电颗粒发生运动。
由于导电颗粒的运动会产生摩擦，从而产生热量。
这样，电能就被转化为了热能。
二、优势1. 高效快速：电磁感应加热器的加热速度非常快，通常只需几秒钟。
这是因为电磁感应加热器直接将热量传递给了加热体，而不需要通过传导或对流等方式来传热，因此加热效率非常高。
2. 精确控制：由于电磁感应加热器的加热过程是通过调节电流大小和频率来实现的，因此可以非常精确地控制加热温度和加热时间。
这对于一些对加热过程有特殊要求的应用非常重要。
3. 安全环保：相比传统的加热方式，电磁感应加热器具有更高的安全性。
由于加热体是通过电磁感应的方式加热的，因此不会产生明火或烟雾等危险物质，更加环保。
4. 适用范围广：电磁感应加热器可以用于各种不同材料的加热，包括金属材料和非金属材料。
而且，由于加热体的形状可以根据具体需求进行设计，因此可以满足不同加工过程的要求。
三、应用领域1. 工业加热：电磁感应加热器在工业领域应用非常广泛。
比如，它可以用于金属热处理、焊接、熔炼等工艺中，可以提高生产效率和产品质量。
2. 食品加热：电磁感应加热器可以用于食品加热领域。
由于加热速度快，可以减少加热时间，从而保持食品的口感和营养成分。
3. 医疗器械：电磁感应加热器在医疗器械方面也有广泛应用。
比如，它可以用于医疗床或手术台的加热，从而提供患者更加舒适的体验。
上海汇信20-60KW说明书第二版
一级菜单
二级菜单
参数模式
参数代码（格式：FXXX)
FXXX 的值
监控模式
监控代码（格式：D-XX)
D-XX 的值
按 PRG 键可以在参数模式和监控模式之间进行转换，按 Enter 键可以进入相应的的二级菜 单。在二级菜单的情况下，可以按 PRG 键可以退出二级菜单。
感应加热电源的综合技术特性 输入电压范围：300VAC~440VAC 输入频率范围：50Hz/60Hz
0
1
0
1
0
启动前是否需要做负载有效性检测
F-003 (0: 不需要; 1 要检测)
0
1
1
1
0
F-004
负载有效性测试模式(0: 不检测; 1 检测)
0
1
1
1
0
F-005 负载有效性参数
0
2000
70
1
0
-7-
上海汇信能源科技有限公司
上海市浦东杨高南路 6168 号 电话： 021-61992237 传真：021-60853212
当心 指出潜在的危险情况，如果不避免，可能会导致人身强度或 中度的伤害和设备损坏。这也可用来对不安全操作进行警戒。
操作面板
面板示意图
按键功能说明
键
名称
功能说明
键
编程键
一级菜单切换
在键盘操作模式下， 运行键
按该键盘启动运行
名称 确定键
功能说明
菜单进入或设定 确定
停止/ 在键盘操作模式下， 复位键 按该键盘停止运行
其他
120%一分钟 150%瞬间保护 <0.2S >95% >85%
>50000Hrs <10μ S
电磁加热器的使用注意事项及节能说明
目前各行业人士越来越意识到了，如果能够将传统加热方式转换为电磁加热，那么将对于自己的企业有着非常大的帮助与促进作用。
由于现阶段市场上的塑胶机械所用的加热方式普遍为电热圈加热，通过接触传导方式把热量传到料筒上，只有紧靠在料筒表面内侧的热量才能传到料筒上，这样外侧的热量大部分散失到空气中，存在着热传导损失，并导致环境温度上升。
一、首先我们说电磁加热器能够节电，那是相对比加热圈等电阻式加热方式能够起到很好的节电效果。
因为加热圈表层与空气接触，就会造成热能量的损失，也就比较耗电了。
电磁加热器的表层有包上了一层保温棉能够起到保温的效果，防止温度散失到空气当中，所以电磁加热器能够起到节电的效果。
同时也是因为电磁加热器的保温棉能够起到保温效果，热量不容易流失，所以电磁加热器相比加热圈加热方式加热的速度更快，节电效果更好。
以水料造粒机来说，通常冷机启动10分钟就可以加热到400多度的高温。
至于加热的温度是可调节的，由温控器来控制这个加热的温度，最高的温度可以调节到500～600多度。
一般塑胶机台温度要求在200多度到400多度左右。
因此电磁加热器用在塑胶机台上加热效果是非常好的，具有加热速度快，节电效果好，温度具有可调节等特点。
二、有人问电磁加热器和传统电阻式加热在同功率的条件下哪一种加热速度更快一些?那肯定是电磁加热器加热速度更快的了，因为传统电阻式加热热效能通常只在60%左右，而电磁加热器热效能利用率在90%以上。
加热速度自然是电磁加热器要快很多。
三、电磁加热器是一种利用电磁感应原理将电能转换为热能的装置。
电磁控制器将220V,50/60Hz的交流电整流变成直流电，再将直流电转换成频率为20-40KHz的高频高压电，高速变化的高频高压电流流过线圈会产生高速变化的交变磁场，当磁场内的磁力线通过导磁性金属材料时会在金属体内产生无数的小涡流，使金属材料本身自行高速发热，从而达到加热金属材料料筒内的东西。
四、正常工程中电磁加热控制器的输出线难免是需要延长的，但最好不要超过2米，否则对整个线圈的电感量会造成影响，而且同时线拉太长也容易对环境造成干扰，或者受到外界的干扰这样就不好了。
电感应加热器操作说明
电感应加热器操作说明一、前言电感应加热器是一种使用电磁感应原理来实现加热的设备。
本操作说明将详细介绍电感应加热器的使用方法及注意事项，以帮助用户正确、安全地操作设备。
二、设备概述电感应加热器是一种将电能转化为热能的装置，通过应用电磁感应原理，在电磁场作用下，使工件发生涡流并产生热量。
其主要组成部分包括电源模块、电磁线圈、冷却系统和操作面板。
三、操作步骤1. 设备准备(1) 将电感应加热器放置在通风良好的地方，确保设备稳定。
(2) 根据工件的大小选择合适的电磁线圈，并将其正确安装于加热平台上。
(3) 确认冷却系统中的冷却液充足，并检查冷却水管的连接是否牢固。
2. 连接电源(1) 将电感应加热器的电源插头插入电源插座，并确保电源开关处于关闭状态。
(2) 定期检查电源线是否完好，不得使用损坏的电源线。
3. 设置加热参数(1) 按照工件性质和加热要求，在操作面板上设置合适的加热参数，包括加热功率、加热时间和温度等。
(2) 根据具体工件的大小、形状等特点，调整电磁线圈的位置和角度，以确保工件能够充分受热。
4. 开始加热(1) 确认操作面板上的加热参数设置正确后，打开电源开关。
(2) 此时，设备开始加热，工件会在电磁场中产生热量。
(3) 在加热过程中，可通过操作面板实时监测工件的温度变化，并根据需要进行调整。
5. 加热结束与冷却(1) 当工件达到所需温度后，可关闭电源开关，停止加热。
(2) 在工件冷却之前，务必等待一段时间，避免触摸热源造成烫伤。
(3) 在冷却期间，冷却系统将自动工作，确保设备和工件迅速冷却至安全温度。
(4) 工件完全冷却后，可以取出并进行后续处理。
四、注意事项1. 安全操作(1) 在操作之前，务必详细阅读并理解本操作说明。
(2) 使用前检查设备及线缆是否完好无损，不得使用损坏的设备。
(3) 在加热过程中，使用者应注意设备周围的安全，避免触摸电磁线圈和加热部件，以免烫伤。
2. 适用范围(1) 本设备适用于金属工件的加热，如钢铁、铝合金等。
30-60KW电磁加热说明
30KW-60KW飞度电磁加热器按装说明30-60KW电磁加热说明书：380VAC 50Hz /60HZ电压适应范围：300V-450V额定功率：根据工件加温要求工作频率：14-28KHz 最佳段15-22KHz，最好不要低于12-13KHz安全工作环境温度：-20℃-45℃;工作湿度：≤95%热效率≥95%基本性能概述：有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长有缺相保护功能有IGBT过流保护功能有IGBT过温保护功能有加热线圈短路保护功能全桥串联谐振电路拓扑,抗干扰能力强采用高性能进口IGBT驱动芯片驱动自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作数台机芯并联安装在同一个加热管上,互不干扰节电效果好:与目前采用的电热圈相比,节电可达30%以上安装方便:可接桶型和平盘型等等结构方式感应线圈运行成本低,维修量少,产品保修1年,终生维护产品尺寸：机壳长610*宽350*高250MM产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离1.5-3厘米保温棉厚度（特殊材料要特殊调试）二台机线圈与线圈之间最好15CM，30KW所接钢质感量约280-330uH, 铁质300-350 uH，感应线圈线径不小于16平方毫米，电流45A，线约41-46米一般是绕线45米40KW所接钢质感量约190-220uH, 铁质220- 250uH，感应线圈线径不小于20-25平方毫米，电流60A线约41–46米一般是绕44米50KW所接钢质感量约150-200uH, 铁质170-220 uH，电流75A，线约41-46米一般绕线43米。
线不小于25-35平方，线径可以采用多根并联获得60KW钢质感量约140-180uH, 铁质160-200 uH，电流85A-90A，线约41-46米一般绕线42米。
线不小于25-35平方，线径可以采用多根并联获得接线：L1、 L 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
60KW电磁感应加热器说明书
（高效率谐振式工作，非一般定频或恒功率模式）
一、产品电气规格：
1、额定电压频率：380VAC 50Hz /60Hz
2、电压适应范围：330V-430V
3、额定功率：根据工件加温要求
4. 额定电流:90A
4、工作频率：12-28KHz 最佳段10KHz
5、安全工作环境温度：-20℃-45℃;
6、工作湿度：≤95%
7、热效率≥95%
8、接线示意图
9、线圈与被加热体间距为20-25MM。
二、基本性能概述：
1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长
2、有缺相保护功能
3、有IGBT过流保护功能
4、有IGBT过温保护功能
5、有加热线圈短路保护功能
6、全桥串联谐振电路拓扑,抗干扰能力强
7、采用高性能IGBT驱动芯片驱动
8、自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作
9、数台机芯并联安装在同一个加热管上,互不干扰
10、节电效果好:与目前采用的电热圈相比,节电可达30%以上
11、安装方便:可接桶型和平盘型等等结构方式感应线圈
12、运行成本低,维修量少,产品保修1年,终生维护
13、产品尺寸：机壳长610*宽350*高230
三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离2CM-2.5CM厘米（特殊材料要特殊调试）
60KW：所接铁质150- 180uH，感应线圈线径不小于35—16*2平方毫米，电流90A线约38米.
注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在12-28KHz范围内，保持加热到所需最高温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流有所下降是正常的）
五、产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉等等的节能改造中; 民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。
注：多组组合绕线方向须统一，每组线圈之间的间距须大于100MM以上。
深圳市信辉源科技有限公司显示代码表
说明：此代码表为公司对全部产品统一制定，但每种产品不是全部都有。
1、主机要定期除尘，一般2个月除一次，可用软毛刷或高压气枪除尘，以保证仪器内部良好的通风环境。
2、如使用环境是带有腐蚀性气体的地方须喷上绝缘清漆。
或者用其它的绝缘防腐材料。
3、空气温度不能大于50℃。
