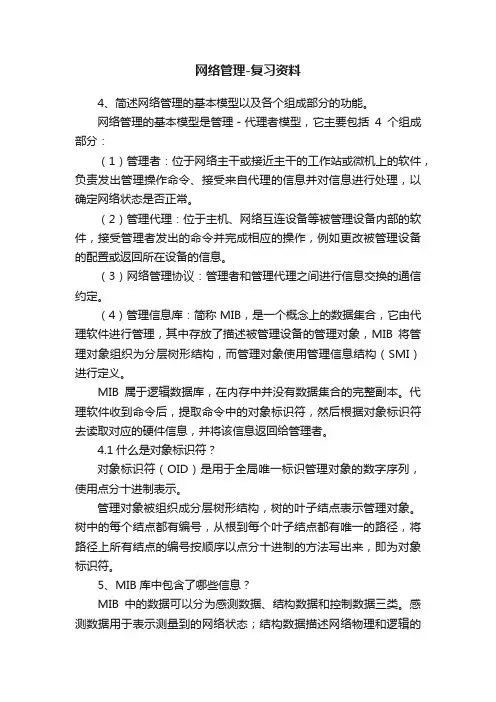

网络管理复习资料

4、简述网络管理的基本模型以及各个组成部分的功能。

网络管理的基本模型是管理－代理者模型，它主要包括4个组成部分：（1）管理者：位于网络主干或接近主干的工作站或微机上的软件，负责发出管理操作命令、接受来自代理的信息并对信息进行处理，以确定网络状态是否正常。

（2）管理代理：位于主机、网络互连设备等被管理设备内部的软件，接受管理者发出的命令并完成相应的操作，例如更改被管理设备的配置或返回所在设备的信息。

（3）网络管理协议：管理者和管理代理之间进行信息交换的通信约定。

（4）管理信息库：简称MIB，是一个概念上的数据集合，它由代理软件进行管理，其中存放了描述被管理设备的管理对象，MIB将管理对象组织为分层树形结构，而管理对象使用管理信息结构（SMI）进行定义。

MIB属于逻辑数据库，在内存中并没有数据集合的完整副本。

代理软件收到命令后，提取命令中的对象标识符，然后根据对象标识符去读取对应的硬件信息，并将该信息返回给管理者。

4.1什么是对象标识符？对象标识符（OID）是用于全局唯一标识管理对象的数字序列，使用点分十进制表示。

管理对象被组织成分层树形结构，树的叶子结点表示管理对象。

树中的每个结点都有编号，从根到每个叶子结点都有唯一的路径，将路径上所有结点的编号按顺序以点分十进制的方法写出来，即为对象标识符。

5、MIB库中包含了哪些信息？MIB中的数据可以分为感测数据、结构数据和控制数据三类。

感测数据用于表示测量到的网络状态；结构数据描述网络物理和逻辑的组成；控制数据存储网络的操作配置。

6、什么是ASN.1？它有什么作用？ASN.1的全称是抽象语法表示，它是一种形式语言，提供统一的网络数据表示，通常用于定义应用数据的抽象语法和应用层协议数据单元（PDU）的结构。

7、什么是BER编码？它的作用是什么？BER称为基本编码规则，用于将ASN.1表示的数据按照一定规则转换为二进制位串。

8、简述应用实体、表示实体和抽象语法、传输语法之间的关系。

在互相通信的端系统中至少有一个应用实体和一个表示实体。

应用实体按照预先定义的抽象语法构造协议数据单元，用于和对等系统的应用实体交换信息，也就是说，应用实体在对信息进行处理时，按照抽象语法来理解发送和收到的信息，它并不关心信息如何发送和接收。

表示实体对应用实体的抽象数据进行编码，按照一定的规则将其转换成比特串。

把抽象数据转换成比特串的编码规则叫传输语法。

8.1 上题中的各个概念与实际语法之间的关系实际语法指编程语言采用的语法。

应用实体和表示实体是软件，都使用实际语法来实现。

在编程过程中要按照抽象语法的规则来表示数据，并按照传输语法的规则形成二进制位串。

9、简述ASN.1的数据类型。

（1）ASN中的一个数据类型由3个部分组成：标签、类型（关键字）和值。

其中标签是用于传输语法，而类型（关键字）是为了人类书写方便。

标签可以分成4种：通用标签（UNIVERSAL）：标识ASN定义的标准类型。

应用标签（APPLICATION）：标识用户自定义的类型。

上下文标签（CONTEXT）：这种标签在一定范围内有效。

私有标签（PRIV ATE）：用户自定义标签。

（2）所有的数据类型可以分为4类：简单类型：由单一成分构成的原子类型。

构造类型：由两种以上成分构成的类型。

标签类型：由已知类型定义的新类型。

其他类型：包括CHOICE和ANY两种。

10、使用ASN.1描述如下学生信息：Name：John Age: 22 Address: Wood street 120请用ASN.1描述此记录结构，并写出此记录的值。

Person ::= SEQUENCE{name IA5String,age INTEGER,address IA5String }student ::= Person {name “John”,age 22,address “Wood Street 120” }11、用ASN.1的基本编码规则BER对下面的数据进行编码。

（1）布尔类型的两个值FALSE（0x00），TRUE（0xFF）；（2）比特串10101；（3）NULL类型；（4）序列类型SEQUENCE{madeofwood BOOLEAN,length INTEGER}的值{ madeofwood TRUE, length 62}；（5）Password∷=［APPLICATION 27］IMPLICIT OCTET STRING的值“Sesame”；（6）Password∷=［APPLICATION 48］INTEGER的值为十进制256；提示：相应的类型及标签为：BOOLEAN：UNIVERSAL 1；INTEGER：UNIVERSAL 2；BIT STRING：UNIVERSAL 3；OCTET STRING：UNIVERSAL 4；NULL：UNIVERSAL 5；“Sesame”的ASCII值（十六进制）为：53 65 73 61 6D 65。

答：（1）00 0 00001 0000 0001 0000 0000 （HEX：01 01 00）00 0 00001 0000 0001 1111 1111 （HEX：01 01 FF）（2）00 0 00011 0000 0010 0000 0011 10101000 （HEX：03 02 03 A8）（3）00 0 00101 0000 0000 （HEX：05 00）（4）00 1 10000 0000 0110 （HEX：30 06）00 0 00001 0000 0001 1111 1111 （HEX：01 01 FF）00 0 00010 0000 0001 0011 1110 （HEX：02 01 3E）（5）01 0 11011 0000 0110 53 65 73 61 6D 65（HEX：5B 06 53 65 73 61 6D 65）（6）01 0 11111 0011 00000000 010000 0 000100000 00100000 0001 0000 0000（HEX：5F 30 04 02 02 01 00）12、Internet网络管理框架由哪些部分组成？SNMP体系结构包括哪些协议层？（1）RFC1155定义了管理信息结构(SMI)，即规定了管理对象的语法和语义（2）RFC1212说明了定义MIB模块的方法（3）RFC1213定义了MIB-2管理对象的核心集合，这些管理对象是任何SNMP系统必须实现的。

（4）RFC1157是SNMPV1协议的规范文件。

SNMP体系结构包括3各协议层：应用层协议SNMP，UDP协议，IP协议14.0 简述SMI的主要内容SMI称为“管理信息结构”（Structed Management Information ）。

它是用ASN.1语言书写的标准文档，主要包含若干模块定义和宏定义，其中模块用于定义网络管理所需的数据类型，宏用于定义管理对象。

RFC1155定义的模块如下所示：RFC1155-SMI DEFINITIONS ::= BEGINEXPORTS -- EVERYTHINGinternet, directory, mgmt,experimental, private, enterprises,OBJECT-TYPE, ObjectName, ObjectSyntax, SimpleSyntax,ApplicationSyntax, NetworkAddress, IpAddress,Counter, Gauge, TimeTicks, Opaque;-- the path to the rootinternet OBJECT IDENTIFIER ::= { iso org(3) dod(6) 1 }directory OBJECT IDENTIFIER ::= { internet 1 }mgmt OBJECT IDENTIFIER ::= { internet 2 }experimental OBJECT IDENTIFIER ::= { internet 3 }private OBJECT IDENTIFIER ::= { internet 4 }enterprises OBJECT IDENTIFIER ::= { private 1 }-- names of objects in the MIBObjectName ::= OBJECT IDENTIFIER -- syntax of objects in the MIBObjectSyntax ::= CHOICE {simple SimpleSyntax,application-wide ApplicationSyntax}SimpleSyntax ::= CHOICE {number INTEGER,string OCTET STRING,object OBJECT IDENTIFIER,empty NULL}ApplicationSyntax ::= CHOICE {address NetworkAddress,counter Counter,gauge Gauge,ticks TimeTicks,arbitrary Opaque}NetworkAddress ::= CHOICE {internet IpAddress}IpAddress ::= [APPLICATION 0] IMPLICIT OCTET STRING (SIZE (4))Counter ::= [APPLICATION 1] IMPLICIT INTEGER (0..4294967295)Gauge ::= [APPLICATION 2] IMPLICIT INTEGER (0..4294967295)TimeTicks::=[APPLICATION 3] IMPLICIT INTEGER (0..4294967295)Opaque ::= [APPLICATION 4]END15、简述宏表示、宏定义、宏实例的概念。

（1）宏表示：ASN提供的一种表示方法，用于定义宏。

（2）宏定义：用“宏表示”定义的一个宏，代表很多宏实例的集合。

（3）宏实例：用具体的值代替宏定义中的变量，代表一个具体的类型。

16、RFC1212给出的OBJECT－TYPE宏定义主要由哪些部分组成？说明其含义。

OBJECT-TYPE MACRO ::=BEGINTYPE NOTATION ::=-- must conform to RFC1155's ObjectSyntax“SYNTAX” type(ObjectSyntax) -- 管理对象的数据类型“ACCESS” Access -- 管理对象的访问级别“STATUS” Status --管理对象当前的使用情况DescrPartReferPartIndexPartDefValPartV ALUE NOTATION ::= value (V ALUE ObjectName)Access ::="read-only" | "read-write" | "write-only" | "not-accessible"Status ::="mandatory" | "optional" | "obsolete" | "deprecated“--必要的、可选的、过时的、废弃的DescrPart ::="DESCRIPTION" value (description DisplayString) | emptyReferPart ::= "REFERENCE" value (reference DisplayString) | emptyIndexPart ::= "INDEX" "{" IndexTypes "}" | emptyIndexTypes ::= IndexType | IndexTypes "," IndexTypeIndexType ::= value (indexobject ObjectName) | type (indextype)DefValPart ::= "DEFV AL" "{" value (defvalue ObjectSyntax) "}" | emptyDisplayString ::= OCTET STRING SIZE(0..255)END（1）SYNTAX，表示管理对象的抽象数据类型。
