数控机床的主传动方式
第三章数控机床的主传动系统
第三章 数控机床的主传动系统
(3)突入滚道式润滑方式 如图3—10所示为适应该要求而设计的特殊轴承。 润滑油的进油口在内滚道附近，利用高速轴承的泵 效应，把润滑油吸人滚道。
若进油口较高，则泵效应差，当进油接近外滚道 时则成为排放口了，油液将不能进入轴承内部。
第三章 数控机床的主传动系统
3．冷却润滑技术的研究 过去，加工中心机床主轴轴承大都采用油脂润滑方 式，为了适应主轴转速向更高速化发展的需要，新 的冷却润滑方式相继开发出来，见表3—2。
第三章 数控机床的主传动系统
第一章 数控机床概述
(1)油气润滑方式 这种润滑方式不同于油雾方式， 油气润滑是用压缩空气把小油滴送进轴承空隙中， 油量大小可达最佳值，压缩空气有散热作用，润滑 油可回收，不污染周围空气。图3—8是油气润滑 原理图。
1．主轴部件常用滚动轴承的类型 图3—13a为锥孔双列圆柱滚子轴承，内圈 为1：12的锥孔，当内圈沿锥形轴颈轴向移 动时，内圈胀大以调整滚道的间隙。滚子数 目多，两列滚子交错排列，因而承载能力大， 刚性好，允许转速高。它的内、外圈均较薄， 因此，要求主轴颈与箱体孔均有较高的制造 精度，以免轴颈与箱体孔的形状误差使轴承 滚道发生畸变而影响主轴的旋转精度。该轴 承只能承受径向载荷。
第一章 数控机床概述
(2)热变形 电动机、主轴及传动件都是热源。低温升、小
的热变形是对主传动系统要求的重要指标。 (3)主轴的旋转精度和运动精度
主轴的旋转精度是指装配后，在无载荷、低速转 动条件下测量主轴前端和距离前端300mm处的径 向圆跳动和端面圆跳动值。主轴在工作速度旋转时 测量上述的两项精度称为运动精度。数控机床要求 有高的旋转精度和运动精度。
数控机床的传动原理

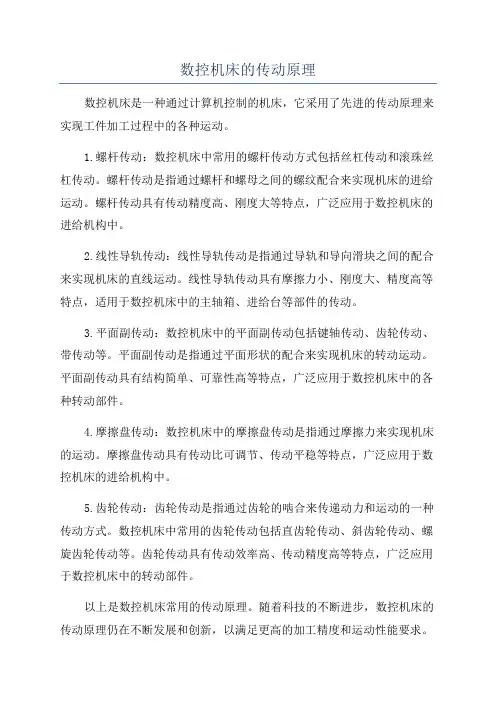

数控机床的传动原理
数控机床是一种通过计算机控制的机床，它采用了先进的传动原理来实现工件加工过程中的各种运动。
1.螺杆传动：数控机床中常用的螺杆传动方式包括丝杠传动和滚珠丝杠传动。
螺杆传动是指通过螺杆和螺母之间的螺纹配合来实现机床的进给运动。
螺杆传动具有传动精度高、刚度大等特点，广泛应用于数控机床的进给机构中。
2.线性导轨传动：线性导轨传动是指通过导轨和导向滑块之间的配合来实现机床的直线运动。
线性导轨传动具有摩擦力小、刚度大、精度高等特点，适用于数控机床中的主轴箱、进给台等部件的传动。
3.平面副传动：数控机床中的平面副传动包括键轴传动、齿轮传动、带传动等。
平面副传动是指通过平面形状的配合来实现机床的转动运动。
平面副传动具有结构简单、可靠性高等特点，广泛应用于数控机床中的各种转动部件。
4.摩擦盘传动：数控机床中的摩擦盘传动是指通过摩擦力来实现机床的运动。
摩擦盘传动具有传动比可调节、传动平稳等特点，广泛应用于数控机床的进给机构中。
5.齿轮传动：齿轮传动是指通过齿轮的啮合来传递动力和运动的一种传动方式。
数控机床中常用的齿轮传动包括直齿轮传动、斜齿轮传动、螺旋齿轮传动等。
齿轮传动具有传动效率高、传动精度高等特点，广泛应用于数控机床中的转动部件。
以上是数控机床常用的传动原理。
随着科技的不断进步，数控机床的传动原理仍在不断发展和创新，以满足更高的加工精度和运动性能要求。
第二节数控机床主传动系统
电磁离合器—— 应用电磁效应接通或切断运动的元件，便于实现 自动操作，已成为自动装置中常用的执行元件。
电磁离合器用于数控机床的主传动时，能简化变 速机构，通过若干安装在各传动轴上的离合器的吸合 和分离的不同组合来改变齿轮的传动路线，实现主轴 的变速。
例子： 1、数控镗床主轴箱中使用的无滑片式电磁离合器。 2、啮合式电磁离合器（亦称为牙嵌入电磁离合器）。
第二节 数控机床主传动系统
一、数控机床的主传动变速 二、数控机床的主轴部件 三、数控机床的主轴材料和热处理 四、主轴内刀具自动夹紧、切屑清除装置 五、主轴准停装置
一、数控机床的主传动变速
一）数控机床变速方式 二） 数控机床主传动系统的三种配置方式
1、带变速齿轮的主传动 液压拨叉变速 电磁离合器
2、通过皮带传动的主传动 3、由调速电机直接驱动的主传动 三）数控机床主传动装置的特点 四）主传动变速设计
结构特点：是在摩擦面上做成一 定的齿形，以提高所能传递的力 矩。当线圈1通电后，带有端面齿 的衔铁2被引吸和磁轭8的端面齿 互相啮合。衔铁2又通过渐开线齿 形花键与定位环5联接，再通过螺 钉7传递给齿轮（图中未示出）。 其中，隔离环6是为了防止磁力线 从传动轴通过构成回路，而削弱 电磁吸力。衔铁2和定位环5采用 渐开线花键联结，保证了衔铁与 传动轴的同轴度，使端面齿能更 可靠地啮合。采用螺钉3和压力弹 簧4的结构能使离合器的安装方式 不受限制，不管衔铁使水平还是 垂直、向上还是向下，安装都能 保证合理的齿面间隙。
无滑片式电磁离合器：
优点：省去了电刷，避免了磨损和接触不良所带来的故障， 因比较适用于高速运转的主运动系统。由于采用摩 擦片来传递扭矩，所以允许不停车变速。
缺点： 变速时产生大量的摩擦热；且由于线圈和铁芯是静止 不动的，因此必须在旋转的套筒上安装滚动轴承7， 这样加大了离合器的的径向尺寸。此外，这种摩擦离 合器的磁力线（图中的虚拟）通过钢质的摩擦片，在 线圈断电之后会有剩磁，增加了离合器的分离时间。
数控机床的主传动方式
数控机床的主传动方式数控机床的主传动方式有多种，常见的有伺服电机驱动方式、主轴伺服驱动方式和液压驱动方式。
1. 伺服电机驱动方式：伺服电机驱动方式是数控机床最常见的主传动方式之一。
伺服电机是一种特殊的电机，它能够根据控制信号精确地控制转速和位置。
在数控机床中，伺服电机通常用于驱动主轴、进给轴和其他重要的运动部件。
采用伺服电机驱动方式的数控机床具有运动精度高、响应速度快、动态性能好的优点，广泛应用于高精度加工领域。
2. 主轴伺服驱动方式：主轴伺服驱动方式是一种专门针对主轴进行优化设计的传动方式。
在数控机床中，主轴承担着主要的加工任务，因此主轴伺服驱动方式的设计对于整个机床的加工质量和效率具有重要影响。
主轴伺服驱动方式通常采用伺服电机和蜗轮蜗杆传动机构，通过伺服系统的精确控制来实现主轴的旋转运动。
采用主轴伺服驱动方式的数控机床具有转速范围宽、加工效率高、加工精度好的优点。
3. 液压驱动方式：液压驱动方式是一种利用液压系统实现主传动的方式。
液压驱动方式适用于大型数控机床，特别是用于锻压、冲压、剪切等需要大力矩和力量的加工任务。
液压驱动方式主要通过液压泵、液压缸和液压阀等液压元件实现主传动，具有输出力矩大、传动平稳、可靠性高的优点。
在液压驱动方式下，数控机床能够实现高压、高速、重载的大功率加工任务，适用于重型加工领域。
除了以上主要的传动方式，还有一些其他的传动方式，如：齿轮传动、带传动、链传动等，这些传动方式在一些特定的数控机床中也有应用。
需要根据具体的数控机床的加工任务和要求来选择合适的主传动方式，以实现高效、精密的加工。
数控机床的主传动系统
高速加工、精密定位
主轴驱动系统的设计与选择
设计原则
高可靠性 良好的动态响应 经济性考虑
选择因素
机床类型 加工要求 成本预算
常见类型
交流伺服驱动系统 直流传动系统 混合驱动系统
● 03
第3章 数控机床的进给传动 系统
进给传动系统的组成与作 用
进给传动系统主要包括进给驱动装置、进给传动 机构和进给系统的控制与调节三个部分。进给驱 动装置负责提供动力，进给传动机构负责传递动 力并实现所需的运动轨迹，进给系统的控制与调 节负责对整个系统的运行进行精确控制。
主传动系统是数控机床的核心部件之一，它主要 由主轴装置、传动装置、主轴驱动系统等组成， 负责传递动力并确保机床加工的精度和速度。
主轴的类型与特性
电主轴
高速、高精度
复合主轴
结合电主轴与机 械主轴特点
机械主轴
结构简单、成本 低
主轴定向控制
01 控制意义
保证加工精度
02 控制方法
光电编码器、霍尔效应
部分控制信号依赖于反馈信号
电气控制系统的故障诊断与维 护
故障诊断方法包括观察法、信号分析法、模拟法 等；故障诊断的步骤包括故障现象的观察、故障 原因的分析、故障诊断的结果等；电气控制系统 的维护措施包括定期检查、及时维修、更换故障 部件等。
● 06
第6章 总结
数控机床主传动系统的重要性和 影响因素
夹具系统的性能评价
夹具的刚度 与稳定性
夹具的刚度与稳 定性直接影响到
加工精度
夹具的重复 定位精度
夹具的重复定位 精度直接影响到
加工效率
夹具的装夹 误差
夹具的装夹误差 会导致工件加工
误差
数控机械传动知识点总结
数控机械传动知识点总结一、数控机床的传动方式1. 机械传动机械传动是数控机床上常用的传动方式，主要包括齿轮传动、链传动、带传动等。
在数控机床中，齿轮传动多用于主轴传动，链传动多用于变速传动，而带传动则多用于传动副的传动。
2. 电气传动电气传动是借助电机实现传动，采用变频器和伺服系统实现步进传动或闭环控制，因此能够实现高速、高精度的传动效果。
3. 液压传动液压传动主要通过液压缸来实现工件夹紧、换刀、换位、旋转等功能。
液压传动具有功率密度大、传动平稳、操作方便等特点，因此在数控机床上应用广泛。
二、机械传动的知识点1. 齿轮传动(1) 齿轮传动的分类按传动方式分为平行轴齿轮传动和直角轴齿轮传动；按齿轮传动比分为等速齿轮传动和非等速齿轮传动。
(2) 齿轮的参数和计算齿轮的参数主要包括模数、齿数、分度圆直径、齿顶高等，计算齿轮的参数需要考虑传动比、中心距、齿轮厚度等。
(3) 齿轮的制造和精度齿轮的制造主要包括铸造、锻造、车削和磨削等工艺，在制造过程中需要控制齿轮的模数、齿数、齿顶隙、齿根圆等参数，以保证齿轮的精度。
2. 链传动(1) 链传动的工作原理链传动依靠链条的柔性来传递动力，链条包括链轮、链板和滚子，在传动过程中需要保证链条的张紧和润滑。
(2) 链条的计算和设计链条的计算主要包括链条的尺寸、链轮的选择、链条的轴距、链条的张紧方式等，需要根据实际传动功率和工作条件来确定。
3. 带传动(1) 带传动的分类带传动分为平动带传动和皮带传动，其中平动带传动主要用于长距离传递功率，而皮带传动主要用于变速传动和工作环境要求较严格的场合。
(2) 带传动的设计和计算带传动的设计需要考虑带速比、中心距、带轮尺寸、带条数、张紧装置等参数，同时还需要考虑带传动的强度和工作效率。
三、电气传动的知识点1. 电机的分类与特点电机根据使用场合可以分为交流电机和直流电机，根据工作原理可以分为异步电机和同步电机，根据结构形式可以分为开放式电机和封闭式电机。
数控机床的主传动系统
数控机床的主传动系统一、主传动装置1．数控机床主传动系统的特点（1）转速高、功率大（2）调速范围宽（3）主轴能自动实现无级变速，转速变换迅速可靠（4）数控机床的主轴组件具有较大的刚度、较高的精度和高的耐磨性能（5）在加工中心上，还具有安装刀具和刀具交换所需的自动夹紧装置，以及主轴定向准停装置，以保证刀具和主轴、刀库、机械手的正确啮合。
（6）为了扩大机床功能，一些数控机床的主轴能实现C轴功能（主轴回转角度的控制）2．数控机床主传动装置（1）带有二级齿轮的变速装置确保低速时输出大扭矩，扩大恒功率调速范围，以满足机床重切削时对输出扭矩特性的要求。
（2）采用定比传动装置定比传动装置常用同步齿形带或三角带连接电机与主轴，避免了齿轮传动引起的振动与噪声。
（3）采用电主轴电主轴传动方式大大简化了主轴箱体与主轴的结构，主轴部件的刚性更好。
但主轴输出扭矩小，电机发热对主轴影响较大，需对主轴进行强制冷却。
二、主轴结构1．数控车床主轴部件结构1、5—螺钉；2—带轮连接盘；3、15、16—螺钉；4—端盖；6—圆柱滚珠轴承；7、9、11、12—挡圈；8—热调整套；10、13、17—角接触球轴承；14—卡盘过渡盘；18—主轴；19—主轴箱箱体数控车床主轴部件结构示意图（2）主轴准停装置1—驱动爪； 2—卡爪； 3—卡盘；4—活塞杆；5—液压缸； 6、7—行程开关液压驱动动力的自定心夹盘2．数控加工中心（镗、铣床）主轴部件结构 （1）刀具夹紧装置和切屑清除装置1－刀架；2－拉钉；3－主轴；4-拉杆；5－碟形弹簧；6－活塞；7－液压缸（或气缸）；8、10－行程开关；9－压缩空气管接头；11－弹簧；12－钢球；13－端面键数控立式加工中心主轴部件1－多楔带轮；2－磁传感器；3－永久磁铁；4－垫片；5－主轴主轴准停装置的工作原理3．内装电主轴的主轴部件结构1－刀具系统；2、9－捕捉轴承；3、8－传感器；4、7－径向轴承；5－轴向推力轴承；6－高频电动机；10－冷却水管路；11－气－液压力放大器用磁悬浮轴承的高速加工中心电主轴部件电主轴主要融合了以下技术： （1）高速电机技术 其关键技术是高速度下的动平衡。
数控机床的主传动系统
联轴器直接与主轴联接
其优点是结构紧凑，传动效率高，但主轴转速的变化及转矩的输出完全 受电机的限制，随着主轴电机性能的提高，这种形式越来越多地被采用；
内装电机主轴
这种主传动方式大大简化了主轴箱体与主轴的结构，有效地提高了主轴 部件的刚度，主轴转速高，但主轴输出扭矩小，电机发热对主轴的精度 影响较大。
数控机床的主传动系统
1.1 主传动系统的结构与特点 1.数控机床的传动系统 在数控机床的主轴电机、传动元件和主轴构成的具有运动 传动联系的系统称为主传动系统。由于现代数控机床常采用直 流或交流调速电机作为主运动的动力源，主要由电机实现主运 动的变速，使得数控机床的主传动系统的结构大大简化。
1）带有变速齿轮的主传动
排油泵强制排油到恒温邮箱，以达到润滑、冷却的目的。
2．主轴的密封
主轴的密封有接触式和非接触式两种。 接触式: 有摩擦和磨损，发热严重，用于低速主轴。 非接触式: 迷宫式和隙缝式，发热很小，应用广泛。 为保证密封作用，旋转部分与固定部分之间的径向间隙应小于
（a）主轴准停换刀
4.主轴组件的润滑与密封
1）主轴润滑 主轴润滑的作用减少摩擦，降低机床温度，是带走摩擦所产生的热量，
减少机床热变形。机床的润滑凡是主要有以下两种： （1）油气润滑方式。油气润滑是定时定量地把油雾送进轴承空隙中，这
种送油方式是间歇式的；而油雾润滑则是连续供给油雾。 （2）喷注润滑方式。它用较大流量的恒温油喷注到主轴轴承上，然后由
合机床的镗孔车端面头主轴组件。 （5）主轴作旋转运动又作行星运动的主轴组件。
2）主轴端部的结构
主轴端部用于安装刀具或夹持安装工件的夹具。其结构应保证 定位准确，夹紧牢固可靠，能传递足够大的扭矩，安装、拆卸 方便。主轴端部的结构已经标准化，如图3-4所示为六种通用 的结构形式。
数控机床主传动系统
伺服驱动系统的性能决定了数控机床的动态特性和加工精度。
主轴与卡盘
主轴是数控机床主传动系统的输 出部件，它能够带动刀具或工件
旋转。
主轴通常采用高精度轴承和刀具 夹紧装置，以确保加工过程中的
稳定性和精度。
类型与分类
类型
数控机床主传动系统根据其结构和工作原理的不同，可以分为多种类型，如机械主传动系统、液压主 传动系统、电气主传动系统等。
分类
数控机床主传动系统还可以根据其传动方式的不同进行分类，如带传动、链传动、齿轮传动等。不同 类型的数控机床主传动系统具有不同的特点和应用范围，需要根据具体的加工需求和加工条件进行选 择。
主轴定位精度与重复定位精度
主轴定位精度
主轴在特定位置的准确度，决定了加 工零件的尺寸精度。定位精度越高， 加工精度越好。
重复定位精度
主轴在相同位置的重复精度，反映了 主轴运动的稳定性。重复定位精度越 高，主轴运动越稳定。
热稳定性与动态特性
热稳定性
主轴在切削过程中抵抗温度变化的能力，热稳定性越高，加工过程中主轴的性能越稳定。
动态特性
主轴在动态切削过程中的表现，包括振动、噪声等。动态特性越好，切削过程越平稳，加工表面质量越高。
04
主传动系统的控制技术
数控编程与加工技术
数控编程
根据加工需求，使用数控编程语言（如G代码）对机床进行编程，以控制主轴的运动轨 迹和加工过程。
加工工艺
根据工件材料、加工要求和刀具特性，选择合适的加工工艺，如粗加工、半精加工和精 加工等，以确保加工质量和效率。
特点
数控机床主传动系统具有高精度、高 效率、高稳定性等特点，能够满足复 杂、高效、高ห้องสมุดไป่ตู้度的加工需求。
数控机床的主传动方式
数控机床的主传动方式
n
现代数控机床的主运动系统广泛采用交流调速电机或直流调速电机
作为驱动元件，随着电机性能的日趋完善，能方便地实现宽范围的无级变速，且传动链短，传动件少，变速的可靠性高。
数控机床的主传动方式主要有三种，如图i 所示。
- 主轉亀门亠—》
urg'd?<1 iangofi. com
图1 数控机床的主传动方式
1 . 带有二级齿轮变速的主传动方式如图（a ）所示，主轴电机经过
二级齿轮变速，使主轴获得低速和高速两种转速系列，这种分段无级变
速，确保低速时的大扭矩，满足机床对扭矩特性的要求，是大中型数控机床采用较多的一种配置方式
2. 通过定比传动的主传动方式如图（b）所示，主轴电机经定比传
动传递给主轴，定比传动采用齿轮传动或带传动。
带传动方式主要应用于小型数控机床上，可以避免齿轮传动的噪声与振动。
3. 由主轴电机直接驱动的主传动方式如图（c）所示，电机轴与主
轴用联轴器同轴连接。
这种方式大大简化了主轴结构，有效地提高了主轴刚度。
但主轴输出扭矩小，电机的发热对主轴精度影响较大。
近年来出现了一种电主轴，该主轴本身就是电机的转子，主轴箱体与电子定子相连。
其优点是主轴部件结构更紧凑，质量小，惯性小，可提高启动、停止的响应特性；缺点同样是热变形问题。
同步齿形带主传动方式电主轴（电机直接驱动的主传动方式）。
数控机床的主传动系统
01
高精度传动
数控机床主传动系统采用高精度轴承、齿轮等传动元件，确保主轴的高
精度旋转。高精度传动有助于提高加工精度和降低表面粗糙度。
02 03
动态稳定性
主传动系统具备良好的动态稳定性，能够抵抗各种外部干扰和切削力变 化。动态稳定性确保了机床在高速、重负荷切削条件下的稳定运行，提 高加工效率和成品率。
自动化加工
数控机床能够按照预先编程的加工程序，自动完成工件 的切削、钻孔、铣削等各种加工操作。
主传动系统的重要性
机床核心部件
主传动系统是数控机床的核心部件之一，它负责 将电机的动力传递给主轴，从而驱动刀具进行切 削加工。
加工精度和效率
主传动系统的性能直接影响到数控机床的加工精 度和加工效率，因此，对主传动系统进行深入研 究具有重要意义。
传动装置
功能Байду номын сангаас述
传动装置负责将主电机产生的动 力传递到变速机构或主轴，以实
现机床的切削加工。
常见类型
传动装置可采用带传动、链传动 、齿轮传动或同步带传动等方式
。
设计要点
在传动装置的设计过程中，需要 考虑传动效率、传动精度、噪音 、振动、抗冲击能力等因素，确 保传动装置能够满足机床的加工
精度和稳定性要求。
结构特点
主轴通常采用高精度轴承支撑，确保高速旋转时的稳定性 和精度。同时，主轴上还可能配备有冷却系统、润滑系统 、主轴电机等辅助装置。
性能要求
主轴应具有足够的刚度、抗震性和热稳定性，以确保在各 种切削条件下均能保持较高的加工精度和表面质量。
03
主传动系统的工作原理
电动机驱动
电动机选择
数控机床主传动系统通常采用交 流伺服电动机或直流伺服电动机 作为动力源，以满足高精度、高 速度和高刚度的要求。
第3章数控机床的主传动系统
第3章数控机床的主传动系统
THK6380加工中心主轴部件结构图
•拆•1234567891下..0拆将拆切拆抽.与分下主卸卸断下出主解液联主轴凸前机套主轴主压接轴向轮支床筒轴相轴缸座箱左，撑动、右连刀，螺盖移抽主力垫端的具及钉出出件电圈的气自相及凸主源、轴管动连联轮轴，碟向油•夹的接两拆拆簧定管紧油座边下位装管的卸主套置螺轴工前端艺盖、拆下主轴后端防护罩，
• 图3-41是CK7815型数控车床主轴部件结构图 • 拆卸及调整过程 • 拆卸与调整过程需要注意的事项
PPT文档演模板
第3章数控机床的主传动系统
•图3-41 CK7815型数控车床主轴部件结构图
•TIANJIN •中德培训中心
PPT文档演模板
第3章数控机床的主传动系统
•CK7815型数控车床主轴部件拆卸及调整过程
拨叉来完
成。图3-
3是三位
液压拨叉
的原理图。
•图3-3 三位液压拨叉工作原理图
•1、5－液压缸； 2－活塞杆； 3－拨叉； 4－套筒
。
PPT文档演模板
第3章数控机床的主传动系统
4．电磁离合器变速
电磁离合器是应用电磁效应接通或切断运动的元件， 由于它便于实现自动操作，并有现成的系列产品可供
选用，因而它已成为自动装置中常用的操纵元件。
图3-1 主轴功率转矩特性
2．分段无级变速 (1)带有变速齿轮的主传动(见图3-2a)。 (2)通过带传动的主传动(见图3-2b) 。 (3)用两个电动机分别驱动主轴 (见图3-2c) 。
PPT文档演模板
第3章数控机床的主传动系统
3．液压拨叉变速机构
带有齿轮
传动的主
传动系统
中，齿轮
的换挡主
数控机床主轴系统工作原理
数控机床主轴系统工作原理数控机床主轴系统是数控机床的核心部件之一，其工作原理是整个数控加工过程中的关键环节。
主轴系统的工作原理涉及到机床主轴的转动、传动方式、速度调节、加工精度控制等多个方面。
下面将详细介绍数控机床主轴系统的工作原理。
一、主轴的转动方式数控机床主轴一般采用电机驱动，其转动方式主要包括直流电机驱动、交流电机驱动和伺服电机驱动。
直流电机驱动主轴工作原理是通过直流电机产生磁场，通过电磁感应产生转矩来驱动主轴转动；交流电机驱动主轴则通过变频器调节电机的频率和电流，控制电机的转速，从而驱动主轴转动；伺服电机驱动主轴则是通过对电机进行闭环控制，实现高精度、高速度的转动。
二、主轴传动方式主轴传动方式主要包括皮带传动、齿轮传动和直联传动。
皮带传动简单、便于调节，但传动效率较低；齿轮传动传动效率高，但噪音大；直联传动是直接将电机轴与主轴连接，传动效率高，但需要考虑刚性和平衡性。
三、主轴速度调节数控机床主轴的速度调节是通过电机的转速和传动方式来实现的。
对于直流电机和交流电机，可以通过调节电机的输入电流和频率来控制转速；而对于伺服电机，则可以通过伺服控制系统实现对主轴速度的精确控制。
四、加工精度控制在数控机床主轴系统中，加工精度的控制是至关重要的。
主轴系统的动态特性、转动平稳性及轴向和径向刚度等参数都会直接影响到加工的精度。
在主轴系统设计中，需要考虑轴承选型、润滑方式、主轴动平衡、温升控制等因素，以确保加工精度的稳定性和精度。
五、主轴保护系统为了确保主轴系统的安全运行，常常需要配置主轴保护系统，例如过载保护、温升保护、振动监测等。
这些保护系统可以及时发现主轴系统的异常情况，并采取相应的保护措施，以避免主轴系统受损或加工质量受影响。
数控机床主轴系统的工作原理涉及到电机驱动、传动方式、速度调节、加工精度控制和保护系统等多个方面。
在数控加工中，主轴系统的稳定性和精度将直接影响到加工质量和效率，因此对主轴系统的设计和调试需要十分重视。
数控机床的主传动系统
性能要求高
电机过载能力强。要求有较长时间 (1~30min)和较大倍数的过载能力
在断续负载下，电机转速波动要小。 速度响应要快，升降速时间要短。 电机温升低，振动和噪音小，精度要高。 可靠性高，寿命长，维护容易。 要具有抗振性和热稳定性。 体积小，重量轻，与机床联接容易。
液体静压滑动轴承主要应用于主轴高转速、 高回转精度的场合，如应用于精密、超精 密的数控机床主轴、数控磨床主轴。
4 、 主轴准停装置
主轴准停也叫主轴定向。在加工中心等数控机 床上，由于有机械手自动换刀，要求刀柄上的 键槽对准主轴的端面键上，因此主轴每次必须 停在一个固定准确的位置上，以利于机械手换 刀。所以，主轴上必须设有准停装置。主轴准 停装置分为机械式准停、电气式准停。
二、数控机床的主轴部件
主轴部件是主运动的执行件，它夹持 刀具或工件，并带动其旋转。 功用：
夹持工件或刀具实现切削运动； 传递运动及切削加工所需要的动力。 组成： 主轴、支承、传动零件、装夹刀具或工 件的附件及辅助零部件。
要求： 主轴的精度要高。包括运动精度(回转精 度、轴向串动)、和安装刀具或夹持工件 的夹具的定位精度(轴向、径向)。 部件的结构刚度和抗振性好。 较低的运转温升以及较好的热稳定性。 部件的耐磨性和精度保持性好。 自动可靠的装夹刀具或工件
（3）机床基础件，通常指床身、底座、立柱、滑 座、工作台等。其功用是支承机床本体的零、部件， 并保证这些零、部件在切削加工过程中占有的准确 位置。
一、概述
1、概念 主运动是机床实现切削的基本运动。即驱动主轴运动 的系统。在切削过程中，它为切除工件上多余的金属 提供所需的切削速度和动力，是切削过程中速度最高、 消耗功率最多的运动。 主传动系统是：由主轴电机经一系列传动元件和主轴 构成的具有运动、传动联系的系统。 数控机床的主传动系统包括：主轴电动机、传动装置、 主轴、主轴轴承、主轴定向装置。
数控机床的传动原理
数控机床的传动原理数控机床的传动原理是指数控机床中各个传动装置及其工作原理。
数控机床是一种通过计算机程序控制的机床，通过电子设备来控制各个传动装置的运行，实现加工工件。
数控机床的传动原理主要包括主轴传动、进给传动和辅助传动。
首先，主轴传动是数控机床的核心传动部分，主要用于带动刀具在工件上进行切削。
主轴传动系统通常由电机、主轴和主轴的传动装置组成。
电机通过电力转换为机械能，通过传动装置将动力传递给主轴，进而带动刀具旋转。
主轴传动有直接传动和间接传动两种形式。
直接传动中，电机直接连接到主轴上，通过轴承来支撑和传递动力；间接传动中，电机通过皮带或齿轮等传动装置间接驱动主轴。
在传动过程中，要保证主轴的转速和刀具的进给速度与程序控制保持一致，从而实现精确的加工。
其次，进给传动是数控机床的另一个重要传动部分，用于实现工件在坐标轴方向上的移动。
进给传动系统通常由电机、轴承、螺杆和导轨等组成。
电机通过传动装置将动力传递给螺杆，螺杆通过导轨的导向作用，将运动转化为位置变化或长度变化。
在这个过程中，电机的转速和螺杆的螺距决定了进给速度，而导轨的刚度和精度则影响了加工的精度。
进给传动还可以根据需要实现不同的进给方式，如直线进给和圆弧进给等。
最后，辅助传动是数控机床的辅助传动部分，主要用于控制机床工作台或刀库等附属装置的运动。
辅助传动通常由电机、齿轮、链条、传动杆等组成。
电机通过传动装置将动力传递给附属装置，使其按设定的路径进行运动。
辅助传动的工作原理类似于主轴传动和进给传动，都需要精确的控制和配合，以确保机床的准确性和稳定性。
总结起来，数控机床的传动原理涉及到主轴传动、进给传动和辅助传动等多个方面，通过电机和传动装置将动力传递给机床的各个部件，实现加工过程的控制和操作。
这些传动装置的正确运行和配合是数控机床正常工作和保证加工质量的关键所在。
只有充分理解和应用这些传动原理，才能更好地操作和维护数控机床，提高加工效率和产出质量。
数控机床的主传动系统
目前，主轴准停装置很多，主要分为机械式和电气式两种。传统的做 法是采用机械挡块等来定向。图5-26为V形槽轮定位盘准停装置原理图 ，在主轴上固定一个V形槽定位盘，使V形槽与主轴上的端面键保持所 需要的相对位置关系。当主轴需要停车换刀时，发出降速信号，主轴转 换到最低速运转，时间继电器开始动作，并延时4～6s后，无触点开关1 接通电源，当主轴转到图示位置即V形槽轮定位盘3上的感应块2与无触 点开关1相接触后发出信号，使主轴电动机停转。另一延时继电器延时 0.2～0.4s后，压力油进入定位液压缸下腔，使定向活塞向左移动，当定 向活塞上的定向滚轮5顶入定位盘的V形槽内时，行程开关LS2发出信号 ，主轴准停完成。若延时继电器延时1s后行程开关LS2仍不发信号，说 明准停没完成，需使定向活塞 6后退，重新准停。当活塞杆向右移到位 时，行程开关LS1发出定向滚轮5退出凸轮定位盘凹槽的信号，此时主轴 可启动工作。
图5-29 电主轴部件 1-转子 2-定子 3-箱体 4-主轴
电主轴的出现大大简化了主运动系统结构，实现了所谓的“零传动”，它具有结 构紧凑、重量轻、惯性小、动态特性好等优点，并可改善机床的动平衡，避免振动 和噪声，在超高速切削机床上得到了广泛的应用。
图示为刀具的夹紧状态，碟形弹簧13通过拉杆7，双瓣卡爪5，在内 套21的作用下，将刀柄的尾端拉紧。当换刀时，要求松开刀柄，此时， 在主轴上端油缸的上腔A通入压力油，活塞14的端部即推动拉杆7向下移 动，同时压缩碟形弹簧13，当拉杆7下移到使卡爪5的下端移出套筒时， 在弹簧6的作用下，卡爪张开，喷气头20将刀柄顶松，刀具即可由机械 手拔出。待机械手将新刀装入后，油缸12的下腔通入压力油，活塞14向 上移，碟形弹簧伸长将拉杆7和卡爪5拉着向上，卡爪5重新进入套筒21 ，将刀柄拉紧。活塞14移动的两个极限位置都有相应的行程开关作用， 作为刀具松开和夹紧的回答信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床的主传动方式
n
现代数控机床的主运动系统广泛采用交流调速电机或直流调速电机
作为驱动元件，随着电机性能的日趋完善，能方便地实现宽范围的无
级变速，且传动链短，传动件少，变速的可靠性高。
数控机床的主传动方式主要有三种，如图i所示。
-主轉亀门亠—》
urg'd?<1 iangofi. com
图1数控机床的主传动方式
1 .带有二级齿轮变速的主传动方式如图（a）所示，主轴电机经过二级齿轮变速，使主轴获得低速和高速两种转速系列，这种分段无级变速，确保低速时的大扭矩，满足机床对扭矩特性的要求，是大中型数控机床采用较多的一种配置方式。
2.通过定比传动的主传动方式如图（b）所示，主轴电机经定比传
动传递给主轴，定比传动采用齿轮传动或带传动。
带传动方式主要应用于小型数控机床上，可以避免齿轮传动的噪声与振动。
3.由主轴电机直接驱动的主传动方式如图（c）所示，电机轴与主轴用联轴器同轴连接。
这种方式大大简化了主轴结构，有效地提高了主轴刚度。
但主轴输出扭矩小，电机的发热对主轴精度影响较大。
近年来出现了一种电主轴，该主轴本身就是电机的转子，主轴箱体与电子定子相连。
其优点是主轴部件结构更紧凑，质量小，惯性小，可提高启动、停止的响应特性；缺点同样是热变形问题。
同步齿形带主传动方式电主轴（电机直接驱动的主传动方式）。
