mapgis教程-投影变换
mapgis教程投影变换
• 系统弹出如右图所示对话框，默认设置，单击“确定”按钮；
小比例尺非标准框
• 系统自动投影生成“1：10万”非标准图框，单击右键选择“复
位”命令，选择显示点、线文件，“确定”即可，如图；
大比例尺标准框
• 3度分带法从东经1度30分算起，每3度为一带。这
样分带的方法在于使6度带的中央经线均为3度带的 中央经线；
• 我国1:2.5-1:50万地形图均采用6度分带；1:1万及
更大比例尺地形图采用3度分带；
高斯投影
由于高斯-克吕格投影每一个投影带的坐标都是对本带坐标 原点的相对值，所以各带的坐标完全相同，使用时只需变 一个带号即可；
• 这里默认投影参数设置；
用户文件投影转换
• 其它参数默认设置“按行读
取数据”、“X－>Y顺序”、 “生成点”，“维数为2（即 二维X、Y）”、“位移为0（因 为第一行就是X坐标，没有 序号等其他数据）”；
• 将“不需要投影”选项打√ ，
“投影变换”按钮变成“数 据生成”，单击“数据生成” 按钮，然后单击“确定”按 钮；
其中“投影中心点经度”设置方法见下一页；
小比例尺非标准框
• “投影中心点经度”设置方法：
由比例尺为“1：10万”知道，图框的投影带类型为6度 分带，由起始经度为“1170000”，查阅“帮助”中 的“6 度分带表”可知，图框的中央经线恰好为“1170000”；
小比例尺非标准框
• 设置好“角度单位”、“投影参数”、起始经纬度、经纬线间隔、
• 两种方法：①、手工输入编辑
② 、从文件中导入
• 标准图框系统自动会添加4个TIC
MapGIS投影变换.
基本比例尺的投影 基本比例尺的投影
我国基本比例尺地形图(1:5千，1:1万，1:2.5万，1:5万，1:10万，1:25万，1:50万， 1:100万)中： • 大于等于1:50万的均采用高斯-克吕格投影，其中1:2.5-1:50万地形图均采用6度分带，
1:1万及更大比例尺地形图采用3度分带 • 小于1:50万的地形图采用正轴等角割圆锥投影，又叫兰勃特投影 • 海上小于1:50万的地形图多用正轴等角圆柱投影，又叫墨卡托投影
46带。
3
13
14
15
16
17
18
19
20
21
22
23
12 ° 18 ° 72 ° 78 ° 84 ° 90 ° 96 ° 102 ° 108 ° 114 ° 120 ° 126 ° 132 ° 138 °
45
24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 44 45 46
GIS中的投影
GIS中的投影
GIS中的坐标系定义由基准面和地图投影两组参数确定，而基准面的定义则由特定椭球 体及其对应的转换参数确定，因此欲正确定义GIS系统坐标系，首先必须弄清地球椭球体、 大地水准面及地图投影三者的基本概念及它们之间的关系。
地球椭球体 是一个扁率极 小的椭圆绕大 地球体短轴旋 转所形成的规 则椭球体
地理信息系统应用
MAPGIS投影变换
主讲人：李建辉 黄河水利职业技术学院
内容提要
投 影 变 换
内容提要
1
投影变换原理
2
地理坐标系
3
投影坐标系
4
MapGIS投影变换
什么是投影变换？ 什么是投影变换？
MapGIS6.7 投影变换
地图投影选择
半球地图投影
东西半球有横轴等面积方位投影、横轴等角方位投影；南 、北半球有正轴等面积方位投影、正轴等角方位投影、正 轴等距离方位投影。
ZONDY CYBER GROUP CO.,LTD
地图投影选择
各大洲地图投影
亚洲地图投影：斜轴等面积 方位投影、彭纳投影；欧洲 地图的投影：斜轴等面积方 位投影、正轴等角圆锥投影 ；北美洲地图的投影：斜轴 等面积方位投影、彭纳投影 ；南美洲地图：斜轴等面积 方位投影、桑逊投影；大洋 洲地图：斜轴等面积方位投 影、正轴等角圆锥投影；拉 丁美洲：斜轴等面积方位投 影。
投影变换
罗然
ZONDY CYBER GROUP CO.,LTD
1
MapGIS6.7基础 基础
2
投影变换理论基础
3
MapGIS6.7投影变换 投影变换
ZONDY CYBER GROUP CO.,LTD
1
MapGIS6.7基础 基础
ZONDY CYBER GROUP CO.,LTD
四类图框的生成
小于1：5000时，图幅为小比例尺，梯形图幅； 大于1：5000时，图幅为大比例尺，矩形图幅； 四类图框： ①、小比例尺的标准框 ②、小比例尺的非标准框 ③、大比例尺的标准框 ④、大比例尺的非标准框
ZONDY CYBER GROUP CO.,LTD
ZONDY CYBER GROUP CO.,LTD
几种常用投影方式
墨卡托投影（Mercator）
通用墨卡托投影Universal Transverse Mercator projection(UTM)，正 轴等角圆柱，斜轴默卡托
兰伯特投影（Lambert）
MAPGIS平台解决方案之投影变换篇
MAPGIS平台解决方案之投影变换篇（上）中地数码科技有限公司辛后林2006-12-8 地图投影，是GIS知识体系中重要的组成部分，每个GIS软件都会涉及到这一部分知识，并不是只有MAPGIS软件中才有，MAPGIS软件中的投影变换相比国外的软件更具有针对性，更符合我们国家的国情，比如标准框等。
投影变换，我个人理解，就是对“投影”进行“变换”。
只要把握住了这个核心的思想，其他的就不在那么难理解了。
那么下面就要搞清楚两个问题，就是“什么是投影？”、“为什么要进行投影？”。
然后再来理解“如何变换”。
那么什么是投影呢？我们知道，地球是一个近似于梨型的不规则椭球体，而GIS软件所处理的都是二维平面上的地物要素的信息。
所以首先要考的一个问题，就是如果如何将地球表面上的地物展到平面上去。
最简单的一个方法，或者说是最容易想到的一个方法就是将地球表面沿着某个经线剪开，然后展成平面，即采用这种物理的方法来实现。
可采用物理的方法将地球表面展开成地图平面必然产生裂隙或褶皱，大家可以想象一下，如果把一个足球展成平面的，会是什么结果。
所以这种方法存在着很大的误差和变形，是不行的。
那么我们就可以采用地图投影的方法，就是建立地球表面上的点与地图平面上点之间的一一对应关系，利用数学法则把地球表面上的经纬线网表示到平面上，这样就可以很好的控制变形和误差。
凡是地理信息系统就必然要考虑到地图投影，地图投影的使用保证了空间信息在地域上的联系和完整性，在各类地理信息系统的建立过程中，选择适当的地图投影系统是首先要考虑的问题。
所以一句话，投影：就是建立地球表面上点（Q，λ）和平面上的点（ｘ，ｙ）之间的函数关系式的过程。
这时候就有一个问题要问了，就是随着地图制图理论及科学技术的不断发展，就会有不同的国家，不同的人，提出了不同的数学法则。
这就表示存在着很多的投影方式。
有时候我们需要将不同的投影方式变换成同一种投影方式，或者将不同的投影参数，变换成相同的投影参数，这都需要进行投影变换。
09.MapGIS投影转换
MapGIS投影转换
1、打开投影变换模块，打开需要投影变换的地图(图层)。
注：在输入编辑中打开工程1：1的坐标单位是米，而在投影转换中打开是毫米为单位，可能是由于MapGIS绘制图形的单位是毫米造成的，而此处打开不是以工程的形式打开造成的。
图0
图1
2、菜单“投影转换”->“工作区直接投影转换，弹出如下图3对话框，点击“选择文件”，出现图4，选择要转换的图层。
图2
图3
图4
3、点击图3对话框中的“当前投影”按钮，出现图5对话框，根据具体情况，同一设置选“否”，设置当前投影参数，同样设置“目的投影”参数，本例由1：1转换为1：2.5万的，由于打开文件时坐标单位由米自动读为毫米（MapGIS内部问题），因此设置目的投影时候，比例尺直接改为25即可（单位为米）（如图7），或者使用MapGIS一致的单位mm，则比例尺分母使用25000（如图8）。
最后点击开始转换按钮。
图5
图6
图7
图8
4、转换后的地图如图9。
单位是mm或者m，不过结果都是对的。
此处只介绍了从打开工作区进行的投影转换，还有成批文件转换，单文件转换等，比例尺的
设置是一样也是最重要的，其他都很简单。

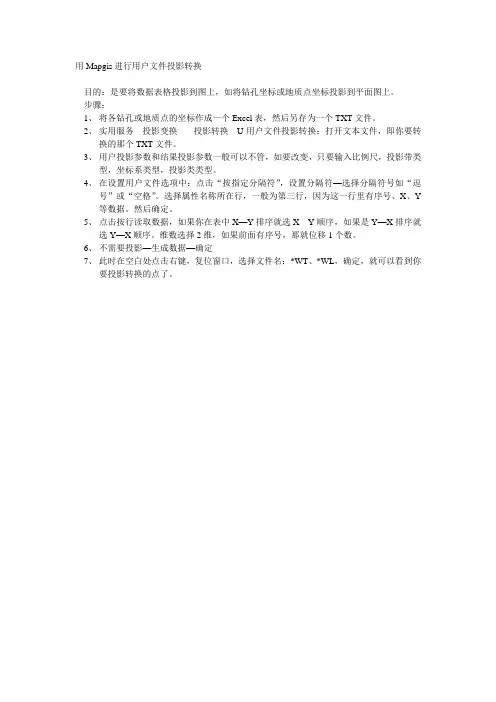

用Mapgis进行用户文件投影转换
用Mapgis进行用户文件投影转换
目的：是要将数据表格投影到图上，如将钻孔坐标或地质点坐标投影到平面图上。
步骤：
1、将各钻孔或地质点的坐标作成一个Excel表，然后另存为一个TXT文件。
2、实用服务---投影变换----投影转换---U用户文件投影转换：打开文本文件，即你要转
换的那个TXT文件。
3、用户投影参数和结果投影参数一般可以不管，如要改变，只要输入比例尺，投影带类
型，坐标系类型，投影类类型。
4、在设置用户文件选项中：点击“按指定分隔符”，设置分隔符—选择分隔符号如“逗
号”或“空格”。
选择属性名称所在行，一般为第三行，因为这一行里有序号、X、Y 等数据。
然后确定。
5、点击按行读取数据，如果你在表中X—Y排序就选X---Y顺序，如果是Y—X排序就
选Y—X顺序。
维数选择2维，如果前面有序号，那就位移1个数。
6、不需要投影—生成数据—确定
7、此时在空白处点击右键，复位窗口，选择文件名：*WT、*WL，确定，就可以看到你
要投影转换的点了。
MAPGIS实验四 用户文件投影变换
实验四用户文件投影变换一、用户文件投影变换1、打开excel文件，将经纬度数据（不包括字头）复制到文本文件下。
2、打开投影变换窗口，设置点图元参数3、进行“用户文件投影变换”4、进行“用户投影参数”设定5、进行“结果投影参数”设定6、点击投影变换，点击确定7、将点文件保存，命名为“投影点5万”，在输入编辑窗口打开“投影点”，并添加解放闸文件夹里的其他文件（比例尺为1：5万，投影带类型：6°带，序号18），看投影点与给定文件是否能在一起显示。
8、将给定的EXCEL内的经纬度生成1：1万比例尺，投影带类型为3°带，的点，命名为“投影点1万”，然后通过投影变换转换为5万。
打开“投影点1万”点文件，进行投影参数的设定将投影得到的新文件保存，在输入编辑窗口打开，并添加给定的文件，检查是否能在一起显示。
二、连接属性打开EXCEL文件，另存为dbf文件命名为“采样”，将要连接的点文件和dbf文件都放在工作目录下，进行属性连接，属性连接可以按序号连接，如果按字段连接，需要在表内添加与图形一直的序号。
注意：连接属性前要关闭图形和表文件。
三、根据给定点，给定点的投影参数为：比例尺1：5万，投影带类型6度带，投影序号18。
求实际坐标（X坐标前加带号；及经纬度），实际坐标X（米）=屏幕坐标x（毫米）*50000/1000；实际坐标Y（米）=屏幕坐标y（毫米）*50000/1000实际坐标X前加带号。
经纬度的获取需要用“用户文件投影变换”求得。
投影平面直角坐标系，分母为1，6度带，18都放入EXCEL文件“给定点数据”，并看你求得的经纬度与本身的经纬度是否一致。
mapgis中遥感影像的投影变换
mapgis中遥感影像的投影变换
1. 图像处理
遥感影像是栅格数据，所以在mapgis中有专门处理栅格数据的模块---“图像处理”。
要进行遥感影像的投影变换需要选择“图像分析”子模块，如下图所示：
注：mapgis中进行影像投影变换分为单个影像投影变换和批量影像投影变换；下面介绍一下批量投影变换的具体操作过程，由于现在用的是盗版的mapgis，所以在进行数据处理时请先备份一下数据。
2.批量投影变换的具体操作
进入图像分析模块后，选择“数据预处理”菜单下“批量投影变换”功能，如下图所示
会弹出如下图对话框，
①进行“原始投影参数”的设置：按如下图所示参数进行设置，注意比例尺分母项。
②进行“目标投影参数”的设置：按如下图所示参数进行设置
③“原始目录”的设置：即需要转换的影像的存放目录
④“结果目录”的设置：即转换后的影像的存放目录。
注：由于目前采用的是盗版mapgis软件，转换后的“结果文件”中可能存在某文件大小为0kb的，说明该文件的“原始数据”已进行了投影变换，将其拷入结果目录中使用即可。
基于MAPGIS矢量数据跨带投影转换
基于MAPGIS矢量数据跨带投影转换：
1.如图有1、2两个矢量数据，1为35°带，2为34°带，
1
2
2.现因处理图的需要，我们要把两张图叠在一起，我们把2——34°带转换带1——35°带上。
3.数据处理：没有加带号的给图加带号，其他——整图变换——键盘输入参数
4.实用服务——投影变换，然后打开我们要转带号的文件；菜单栏——投影转换——工作区直接投影转换
5.选择文件——然后设置当前投影转换，目的投影转换。
6.当前投影参数如下
7.目的投影参数如下
这里要注意坐标单位默认为毫米，务必修改。
8把第三个勾选去除（转换过程中使用文件中的TIC点）
最后请记得保存一下文件
9.你添加转换过的文件会跳一个参数不匹配致，请点确认转换。
10.我转换后的成果
11.这个一般适用于跨带的州县之间的图件叠加过程中参数转换。
Mapgis如何把坐标点按实际投影到地质图上
Mapgis如何把坐标点按实际投影到地质图上1、实用服务——投影变换。
2、P投影变换——U用户文件投影转换。
3、打开文件，选择保存有勘测点坐标信息的文件。
X坐标不含有带号！！！
4、在设置用户文件选项中选择按指定分隔符，根据实际情况设置X、Y坐标所在的列，既可以生成点，也可以连成线。
数据类型选择双精度，小数位保留四位，根据实际情况选择分隔符号。
5、设置坐标点的标注图案及大小。
6、设置用户投影参数，分母为1，单位为米。
7、设置结果投影参数。
在单位为毫米的情况下，分母为实际比例尺的分母。
8、点击投影变换，保存文件（线文件wL或者点文件wt）
9、在图形处理——输入编辑中同时打开地质图和投影变换后的坐标点文件，复位窗口就可以看到点已经准确的放到地质图上了。
利用MAPGIS进行投影变换
地图投影
一、钻孔数据到平面直角坐标转
步骤与方法:
（1）编辑数据文件为（zuankong.Txt）文件
（2）打开“用户投影转换”菜单
（3）打开用户文件,
通过按“打开文件”按钮来打开zuankong.txt文件。
（4）设置当前投影参数
通过“用户投影参数”功能设置当前文件的投影坐标系及参数
5）设置目的投影参数
通过“结果文件参数”功能设置转换后的目的文件的投影坐标系及参数.
（6）选择“按指定分隔符”读取数据
进行投影
二、大地坐标到平面直角坐标转换
步骤与方法:
（1）首先，将所给的txt文档中的数据进行更新变换，将第一个点拷贝到最后,并改变其前面的点序号,去掉前面的代号37，并在每一行的后面加分隔符“/”。
（2）打开“用户投影菜单”，在用户指定维数中,改维数为3,平移为1位，“线间分隔标志”一栏加“/”如图：
（3）当前投影参数与前面的设置一样，这里不多加说明。
投影变换后，进行复位后得出12个多边形的结果。
欢迎您的下载，资料仅供参考！。
23 MapGIS 10.3投影变换
目录
CONTENTS
PART 01 单点投影 PART 02 批量投影
01
单点投影
单点投影
对单个坐标点的投影
设置源参照系和目的参照系
点击投影，即可获得目的坐 标系下坐标点结果
不同椭球间转换需要添 加转换项（转换项设置 会在《中国2000坐标系 转换》课程中详细介绍）
批量投影
投影前要确定原数据的参照系是否正确定义
在数据库中图层上右 键，打开空间参照系
查看参照系参数是否 正确，若参照系丢失 可修改或自定义
在此处选择系统默认 参照系，或新建与数 据坐标一致的参照系
批量投影
对批量数据进行投影变换 支持矢量、栅读 取到源参照系
若不同椭球间转换，转 换项在参数中添加
设置目的参照系、名 字、存储路径，点击 “投影即可”
批量投影
投影前：地理坐标系(西安)_度
投影后：高斯大地坐标系_西安80_39带3_北
批量投影
需要对多个图层统一进行投影变换时，可同时“添加”多个图层， 全选中之后点击“修改转换项”，即可对所有图层进行统改
批量修改后
mapgis投影转化步骤(国家标准地形图)
Mapgis投影变换步骤(以1:1万标准框为例) 1.打开投影变换界面，打开文件，1:1显示：
2.选择投影转换菜单，选择“P进行投影变换”子菜单:
3.选择文件，把“转换过程中使用文件中的TIC点”前的勾去掉：
4.设置“当前投影”：
坐标系类型为“投影平面直角”
椭球参数为“西安80”
投影类型为“高斯克吕格”
比例尺分母为“1”，坐标单
位为“米”
投影带类型为“3度带”
投影带序号为“37”
（注;投影带序号在地形图上可以查到）
5.编辑目的投影,坐标类型为“地理坐标系”，椭球参数为“西安80”，坐标单位为“度”
6.开始转换----确定:
7、点击1:1还原显示，选择已投影好的未命名文件，确定：
（注：不可同时选中投影前的文件，两者坐标系不同，系统不显示）
8.把投影好的文件另存，并重命名：
9.新建一个工程，把投影好的项目文件放入工程中：1）新建工程：
2）编辑参数：
（注：必须把椭球面高程从-0改成0，这是win7内核与winXP不同引起的错误。
）
这些工程参数，在投影转换的工作空间可以查到：
添加项目：
保存工程，就可以退出了。
11 MapGIS 10.3投影变换的原理
（1）伪方位投影：纬线为同心圆，中央经线为直线，其余的经线均为对称于中央经线的曲线，且相交于纬线 的共同圆心。
（2）伪圆柱投影：纬线为平行直线，中央经线为直线，其余的经线均为对称于中央经线的曲线。 （3）伪圆锥投影：纬线为同心圆弧，中央经线为直线，其余经线均为对称于中央经线的曲线。
• 地理坐标系使用基于经纬度坐标的坐标系统； • 描述地球上某一点所处的位置； • 某一个地理坐标系是基于一个基准面来定义
注意：地理坐标系不是平面坐标系，因为度不是标准的 长度单位，不可用其直接量测面积长度
投影的常见概念
投影坐标系
投影坐标系 （Projection coordinatesystem）平面坐标系统地图单位通常为米 或毫米，也称平面直角坐 标系。 • 投影坐标系使用基于X,Y值的坐标系统来描述地球上某个点所处的位置。这个坐标系是 从地球的近似椭球体投影得到的，它对应于某个地理坐标系。 • 投影坐标系主要由以下参数确定
我国常用的地图投影
高斯投影将地球划分为若干个带，先将每个带投影到圆柱面上。然后展成平面。我们可以设想将一个空心的椭圆 柱横套地球，使椭圆柱的中心轴线位于赤道面内并通过球心。将地球按6°分带, 从0°起算往东划分, 0°～6°为第1 带, 6°～12°为第2带，…… ，174°～180°为第30带,东西半球共分60个投影，按带进行投影。
高斯投影特点： （1）中央经线上无变形，满足投影后长度比不变的条件； （2）除中央经线上长度比为1以外，其它任何点长度比均大于1； （3）在同一条纬线上，离中央经线越远则变形越大，最大值位于投 影带边缘。 （4）在同一条经线上，纬度越低变形越大，最大值位于赤道上。 （5）等角投影无角度变形，面积比为长度比的平方。 （6）长度比的等变形线平行于中央轴子午线。
mapgis教程-投影变换
成批文件投影转换
• 单击“当前投影参数”按钮，设置文件转换前的参数，如图； • 单击“结果投影参数”按钮，设置文件转换后的参数，如图； • 单击“开始投影”按钮，系统自动对所有的文件进行投影换；
用户文件投影转换
• 通过用户文件的投影变换，我们可以将野外采集的
文本格式的数据生成点或线文件； • 将文本格式的数据按下列格式编写；
四类图框的生成
• 小于1：5000时，图幅为小比例尺，梯形图幅，单
位为经纬度；
位为公里值；
• 大于1：5000时，图幅为大比例尺，矩形图幅，单
• 四类图框：
①、小比例尺的标准框 ②、小比例尺的非标准框 ③、大比例尺的标准框 ④、大比例尺的非标准框
小比例尺标准框
• 以1：1万为例，其他小比例尺的标准框生成方法类似； • 单击“系列标准图框”菜单下 “生成1：1万图框”命令，系统
• 单击“设置分隔符”按钮，系统弹出“设置分隔符”对话框，
用户文件投影转换
• 复位后可以看到生成
的点文件；
• 单击“工具”菜单下
“浏览图元属性”命 令，系统弹出“选择 文件属性类型”对话 框，选择“点属性”， 如左图；
• 单击“确定”按钮，
即可看到生成的点文 件的属性，如右图；
单文件投影转换
• 第五步：单击“投影转换”菜单下“进行投影变换”命令，如
左图，系统弹出如右图所示的对话框；
• 默认设置，单击“开始转换”按钮，完成单文件的投影变换；
单文件投影转换
• 同理，依次转换点、
线、面文件；
• 在当前窗口中，单击
右键，选择“复位” 命令，弹出如右上图 所示的“选择文件” 对话框，选择转换后 新生成的文件，单击 “确定”按钮，即可 显示投影转换后的文 件； 影转换后的文件，在 状态栏中可以看到文 件的坐标已变成大地 坐标，如右下图：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 单击“投影参数”按钮，设置图框投影参数，这里默认设置，
小比例尺非标准框
• “投影中心点经度”设置方法：
由比例尺为“1：10万”知道，图框的投影带类型为6度 分带，由起始经度为“1170000”，查阅“帮助”中 的“6 度分带表”可知，图框的中央经线恰好为“1170000”；
小比例尺非标准框
经纬线点密度等参数后，单击“绘经纬网”或者“绘公里网”单 选按钮，如左图，然后单击“确定”按钮；
四类图框的生成
• 小于1：5000时，图幅为小比例尺，梯形图幅，单
位为经纬度；
位为公里值；
• 大于1：5000时，图幅为大比例尺，矩形图幅，单
• 四类图框：
①、小比例尺的标准框 ②、小比例尺的非标准框 ③、大比例尺的标准框 ④、大比例尺的非标准框
小比例尺标准框
• 以1：1万为例，其他小比例尺的标准框生成方法类似； • 单击“系列标准图框”菜单下 “生成1：1万图框”命令，系统
（ｘ，ｙ）之间的函数关系式的过程；
• 投影：就是建立地球表面上点（Q，λ）和平面上的点
• 投影变换：就是将不同的地图投影函数关系式变换的过
程；
• MAPGIS中的投影变换的定义：将当前地图投影坐标转换为
另一种投影坐标，它包括坐标系的转换、不同投影系之间 的变换以及同一投影系下不同坐标的变换等多种变换；
缺点：误差累计较大、参考椭球和国际不一致；
• 西安80坐标系：
1978年4月召开的“全国天文大地网平差会议”上决定建立我国新 的坐标系，称为1980年国家大地坐标系。其大地原点设在西安西北的 永乐镇，简称西安原点。椭球参数选用1975年国际大地测量与地球物 理联合会第16界大会的推荐值。简称IUUG-75地球椭球参数或IAG-75地 球椭球；
• 设置好“角度单位”、“投影参数”、起始经纬度、经纬线间隔、 • 系统弹出如右图所示对话框，默认设置，单击“确定”按钮；
小比例尺非标准框
• 系统自动投影生成“1：10万”非标准图框，单击右键选择“复
位”命令，选择显示点、线文件，“确定”即可，如图；
大比例尺标准框
• 以1：2000为例，其他大比例尺的标准框生成方法类似； • 单击“系列标准图框”菜单下“生成1：2000图框”命令，
单文件投影转换
• 第一步：单击“投影转
换”菜单下“MAPGIS文 件投影”命令，选择转 换线、点或区文件，如 右上图（以线文件为例）；
MAPGIS 教 程
投影变换
1、四类图框的生成 3、成批文件的投影变换 2、单文件的投影变换 4、用户文件的投影变换
投影基础知识
• 地图投影的基本问题：是如何将地球表面（椭球面或
圆球面）表示在地图平面上，由于地球椭球面或圆球面是 不可展开的曲面，即不可能展开成水面，而地图又必须是 一个平面，所以将地球表面展开成地图平面必然产生裂隙 或褶皱；
• 矩形分幅方法为： 任意矩形分幅； • 设置起始公里值、 结束公里值、公里值 间隔后，单击“确定” 按钮，即可生成1： 2000非标准；
单文件投影转换
• 以投影1：1万的标准框为例； • 参照小比例尺标准框的生成方法，默认设置，生成一个1：
1万的标准框，如左图； • 单击“显示”菜单下“设置状态栏坐标显示”命令，在弹 出的对话框中，单击“当前图幅参数”，可以看到当前文 件的投影参数，如右图；
弹出“1：2000图框”如图，默认设置，单击“确定”按钮， 即可生成1：2000标准图框；
大比例尺标准框
• 1：2000标准图框的投影结果如图：
大比例尺非标准框
• 以1：2000为例，其他大比例尺的非标准框生成方法类似； • 单击“系列标准图框”菜单下“生成1：2000图框”命令，
弹出“1：2000图框”如图：
b、等积投影
c、任意投影
பைடு நூலகம்
正、横、斜轴方位投影
正、横、斜轴圆柱投影
正、横、斜轴圆锥投影
正轴投影经纬线形状
高斯投影
• 由德国数学家高斯提出，后经克吕格扩充并推导 出计算公式，故称为高斯-克吕格投影，简称高斯 投影，为了控制变形，本投影采用分带的方法；
• 6度分带从格林威治零度经线起，每6度分为一个投
投影基础知识
• 地图投影的分类：
⑴、按地图投影的构成方法分：
a、几何投影： ①、方位投影（见下一页示意图）
②、圆柱投影（见下一页示意图）
③、圆锥投影（见下一页示意图） b、非几何投影：用数学解析方法，求出投影公式，确定平面和
球面之间点与点间的函数关系；
（2）、按地图投影的变形性质分 ：
a、等角投影
影带，全球共分为60个投影带；
• 3度分带法从东经1度30分算起，每3度为一带。这
样分带的方法在于使6度带的中央经线均为3度带的 中央经线； 更大比例尺地形图采用3度分带；
• 我国1:2.5-1:50万地形图均采用6度分带；1:1万及
高斯投影
由于高斯-克吕格投影每一个投影带的坐标都是对本带坐标 原点的相对值，所以各带的坐标完全相同，使用时只需变 一个带号即可；
投影基础知识
• 北京54坐标系：
解放后，为了建立我国天文大地网，鉴于当时历史条件，在东北 黑龙江边境上同苏联大地网联测，推算出其坐标作为我国天文大地网 的起算数据；随后，通过锁网的大地坐标计算，推算出北京点的坐标， 并定名为1954年北京坐标系。因此，1954年北京坐标系是苏联1942年 坐标系的延伸，其原点不在北京，而在苏联普尔科沃。该坐标系采用 克拉索夫斯基椭球作为参考椭球，高程系统采用正常高，以1956年黄 海平均海水面为基准；
弹出“1：1万图框”对话框，输入起始经纬度，单击“确定” ；
• 单击“椭球参数”，可以设置相应的椭球参数，如右图；
小比例尺标准框
• 系统弹出“图框参数输入”对话框，如左图，默认
设置，单击“确定”按钮，弹出“输入接图表内容” 对话框，如右图，默认设置，单击“确定” ；
小比例尺标准框
• 系统自动投影生成“1：1万”标准图框，如图：
小比例尺非标准框
• 单击“投影变换”菜单下“绘制投影经纬网”命令，如左
图，系统弹出“参数输入”对话框，分别输入起始经纬度 和间隔等参数，如右图；
小比例尺非标准框
• 单击“角度单位”按钮，坐标单位要和输入的起始经纬度的
单位保持一致，这里设置为“度分秒”，如左图； 其中“投影中心点经度”设置方法见下一页；
