变压器同名端相对极性的判别
变压器的连接组别(附各种判别方法)
变压器的连接组别变压器的同一相高、低压绕组都是绕在同一铁芯柱上，并被同一主磁通链绕，当主磁通交变时，在高、低压绕组中感应的电势之间存在一定的极性关系同名端：在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”。
变压器联结组别用时钟表示法表示规定：各绕组的电势均由首端指向末端，高压绕组电势从A指向X，记为“ÈAX”，简记为“ÈA”，低压绕组电势从a指向x，简记为“Èa”。
时钟表示法：把高压绕组线电势作为时钟的长针，永远指向“12”点钟，低压绕组的线电势作为短针，根据高、低压绕组线电势之间的相位指向不同的钟点。
确定三相变压器联结组别的步骤是：①根据三相变压器绕组联结方式（Y或y、D或d）画出高、低压绕组接线图（绕组按A、B、C相序自左向右排列）；②在接线图上标出相电势和线电势的假定正方向③画出高压绕组电势相量图，根据单相变压器判断同一相的相电势方法，将A、a重合，再画出低压绕组的电势相量图（画相量图时应注意三相量按顺相序画）；④根据高、低压绕组线电势相位差，确定联结组别的标号。
Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。
对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。
标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。
变压器线圈同名端的鉴别方法
•变压器线圈同名端的鉴别方法如果需要知道一只变压器初级次级线圈的同名端，可使用可控硅等元件组成的鉴别器进行鉴别。
电路如上图，它是根据可控制硅的导通条件来设计的。
接通电源的瞬间，初级线圈L1上将产生左负右正的感应电势，若1、3为同名端，则3端同时也感应到一正向电势，这两个正电势分别加到可控制硅的阳极和控制级上，使可控硅导通，发光二极管发亮。
反之，若1、3为异名端，则可控硅的控制极得到的是负向电势，发光二极管不能发亮。
变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。
一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。
如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。
如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。
二、直流法（又叫干电池法）。
干电池一节，万用表一块接成如图1－3所示。
将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。
注意断开S时，表针会摆向另一方向；S不可长时接通。
图1-3 干电池法测同名端三、测电笔法。
为了提高感应电势，使氖管发光，可将电池接在匝数较少的绕组上，测电笔接在匝数较多的绕组上，按下按钮突然松开，在匝数较多的绕组中会产生非常高的感应电势，使氖管发光。
注意观察那端发光，发光的那一端为感应电势的负极。
此时与电池正极相连的以及与氖管发光那端相连的为同名端。
图1-4测电笔法测变压器同名端简单的讲，绕制两个以上的线圈时，如果绕制第一个线圈开始，这个线头叫首端，绕好后剩的这个线头叫尾端，那么，绕第二个线圈时也按绕第一个线圈的方向绕，则第一个线圈的首端和第二个线圈的这个线头就头时同名端，和第二个线圈的尾就属异名端。
分别简述交流法和直流法判断变压器同名端的方法
一、交流法判断变压器同名端的方法1. 交流法是通过测量绕组的电压、电流和相位关系来判断变压器同名端的方法。
通过连接供试验绕组的电源电压，测量电源电压和绕组接线后的电压和电流，分析二者的相位关系来判断绕组的极性和同名端。
2. 具体操作步骤：a. 测试绕组的开路电压b. 依次接通绕组A和绕组B电源，记录电源电压和绕组的电压和电流c. 分析两次测量得到的电压和电流的相位关系，根据变压器的等效电路模型来判断同名端3. 交流法的优点：a. 判断简单，无需拆卸变压器b. 可以在运行状态下进行测试二、直流法判断变压器同名端的方法1. 直流法是通过测量绕组的电压和电阻来判断变压器同名端的方法。
通过连接直流电源，测量绕组的电压和电流，分析电压和电阻的变化来判断绕组的极性和同名端。
2. 具体操作步骤：a. 测试绕组的开路电压b. 依次接通绕组A和绕组B直流电源，记录电源电压和绕组的电压和电流c. 分析两次测量得到的电压和电流的关系，根据变压器的等效电路模型来判断同名端3. 直流法的优点：a. 可以准确判断绕组的同名端b. 可以测量绕组的电阻，对绕组的健康状态有辅助作用三、总结与展望1. 交流法和直流法是判断变压器同名端的常用方法，各自有其适用的场合。
交流法适用于运行状态下的变压器，操作简单，但对绕组的电阻和健康状态无法准确判断；直流法适用于停机状态下的变压器，可以准确判断同名端，同时可以测量绕组的电阻和健康状态。
2. 在使用这两种方法时，需要注意操作的安全性和准确性。
个人观点：1. 对于变压器同名端的判断，我更倾向于直流法，因为它能够准确、全面地判断同名端，并且对于绕组健康状态的判断也有一定的作用。
在实际工程中，可以根据具体情况选用合适的方法来进行判断，以保证变压器的安全运行和维护。
交流法和直流法是常用的判断变压器同名端的方法，它们在实际运用中都有各自的优点和适用场合。
在使用这两种方法时，需要注意操作的安全性和准确性，以确保对变压器同名端的判断是准确可靠的。
变压器同名端判别六法
以上介绍了两类共六种判别同名端的方法，初学者可以根据自己 对基础知识掌握的程度和手头的器材，在。已知绕向’和。不知绕向’这 两类情况中任选其三种方法中的一种来判断同名揣，当然最好的方法 还是把以上介绍的六种方法及其各自的原理理解记熟，从而达到灵活 运用、经久不忘的目的。◆
注意：应用此法时，为了减少对电流表的冲击。应把电流表接到变 压器的低压侧。
３、电笔氖气管法（主要器材：电笔一只，千电池一节） 接线情况如图６所示（图中Ｒ是电笔中的限流电阻）。先用手按住 按钮Ｓ，然后突然将按钮打开，若： （１）氖气管上端发亮。则说明ｘ、Ｘ互为同名端。 （２）氖气管下端发亮，则说明ｘ、Ａ互 为同名筛。
２、电流表法（主要器材：直流电流表一只，千电池一节）
ａ端
时。原边回路会建立一个电流Ｉｌ，而根据楞次定律，原边绕组中会产生 一个与电流方向相反的感生电动势Ｅ１来阻止电流１１的建立，则从变压 器原边来看，感生电动势是从Ａ端子发出的；从变压器副边来看，若电 流表正偏则说明副边感生电流１２从电流表正接线柱流入．又因为副边 感生电流是在副边感生电动势的推动下流动的，二者方向一致，则可判 断副边电动势Ｅ２是从ａ端子发出，如图５中副边的实线箭头所示。由 此可知端子Ａ、ａ互为同名端。同理可知，当合上开关Ｓ时若指针反偏， 则说明副边电动势Ｅ２是从ｘ端子发出的（如图５中虚线箭头所示），Ａ、 ｘ互为同名湍。
８
如图４所示，图中Ｘ、ｘ端子用一根导
～Ｕｌ
～Ｕ２线相连，将变压器的一侧绕组加上适量交
流电压Ｕ１（注意不要超过变压器的额定电
Ｘ
。
压），则变压器另一侧绕组就会感应出电压
变压器绕组同名端的判断方法
变压器绕组同名端的判断方法变压器是电力系统中常见的电气设备，用于改变交流电的电压。
变压器的绕组是变压器中最重要的部分之一，它通过电流的感应作用来实现电压的变换。
在变压器绕组中，同名端的判断方法十分重要，本文将详细介绍几种常用的判断方法。
第一种判断方法是通过绕组的电压极性来确定同名端。
在变压器的绕组中，导线通常用颜色标识，其中红色表示高压侧，蓝色表示低压侧。
当变压器绕组中的两个导线颜色一致时，即红色与红色相连或蓝色与蓝色相连时，可以确定它们是同名端。
第二种判断方法是通过绕组的绝缘标识来确定同名端。
在变压器的绕组中，每个导线都有一个绝缘层，绝缘层上通常有标识，如数字或字母。
当变压器绕组中的两个导线上的绝缘标识一致时，可以确定它们是同名端。
第三种判断方法是通过绕组的匝数来确定同名端。
在变压器的绕组中，高压侧和低压侧的匝数是不同的，通过计算绕组的匝数差可以确定同名端。
具体方法是先测量高压侧和低压侧的匝数，然后计算它们的差值。
如果差值为正数，则表示高压侧匝数多，高压侧的同名端与高压侧的导线连接；如果差值为负数，则表示低压侧匝数多，低压侧的同名端与低压侧的导线连接。
第四种判断方法是通过绕组的自感和互感来确定同名端。
变压器的绕组中存在自感和互感，同名端的自感和互感一定是相等的。
通过测量绕组的自感和互感，可以判断同名端。
具体方法是先测量高压侧和低压侧的自感和互感，然后比较它们的大小。
如果高压侧和低压侧的自感和互感相等，则表示它们是同名端。
第五种判断方法是通过绕组的相对位置来确定同名端。
在变压器的绕组中，导线的相对位置是固定的，通过观察导线的排列顺序可以确定同名端。
一般来说，高压侧和低压侧的导线是交叉排列的，即高压侧的导线在低压侧的导线上方或下方。
通过观察导线的相对位置，可以确定同名端。
变压器绕组同名端的判断方法有多种。
可以通过绕组的电压极性、绝缘标识、匝数差、自感和互感、以及相对位置等方式来确定同名端。
在实际应用中，可以根据具体情况选择合适的判断方法。

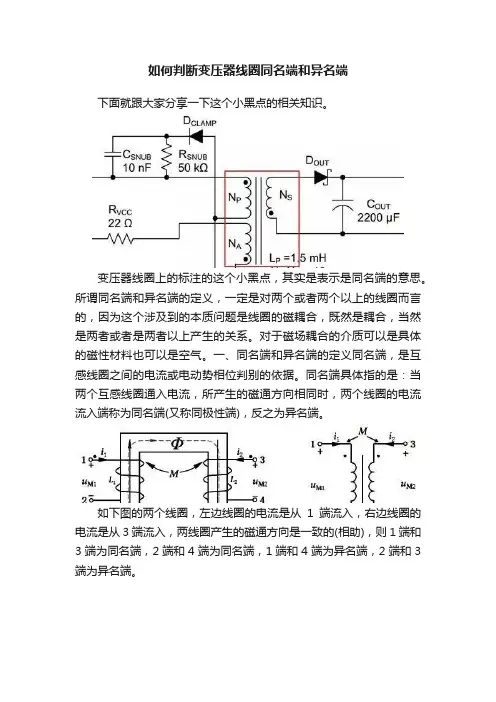

如何判断变压器线圈同名端和异名端
如何判断变压器线圈同名端和异名端下面就跟大家分享一下这个小黑点的相关知识。
变压器线圈上的标注的这个小黑点，其实是表示是同名端的意思。
所谓同名端和异名端的定义，一定是对两个或者两个以上的线圈而言的，因为这个涉及到的本质问题是线圈的磁耦合，既然是耦合，当然是两者或者是两者以上产生的关系。
对于磁场耦合的介质可以是具体的磁性材料也可以是空气。
一、同名端和异名端的定义同名端，是互感线圈之间的电流或电动势相位判别的依据。
同名端具体指的是：当两个互感线圈通入电流，所产生的磁通方向相同时，两个线圈的电流流入端称为同名端(又称同极性端)，反之为异名端。
如下图的两个线圈，左边线圈的电流是从1端流入，右边线圈的电流是从3端流入，两线圈产生的磁通方向是一致的(相助)，则1端和3端为同名端，2端和4端为同名端，1端和4端为异名端，2端和3端为异名端。
另外，如果在同一铁芯下，线圈的绕向是一致的，则相应端为同名端。
二、如何判断线圈同名端？2.1万用表判断可以用万用表和一个电池进行判别，将次级线圈接上万用表，选择直流电压档。
然后将初级线圈的一端接到电池负极，另一端接触一下电池正极，同时观察万用表测得电压的极性。
如上图中，初级线圈接触电池时，次级产生的感应电压的正极是红表笔所接的端口，所以电池正极所接的端口与万用表红表笔所接的端口是同名端。
2.2磁棒绕线法：为了使得这个问题明了，我们采用磁棒绕线法分析问题，如下图是在一根磁棒上绕制两个线圈，电流i1和i2分别从两个线圈的绕线端流入，利用'右手螺旋定则'两个线圈的磁通在磁棒中如图中'蓝色'和'红色'表示的路径方向，这里我们并没有考虑感应磁场的问题，只是为了说明，何为同名端；（1）同名端：即'源电流或外供电源电流'从不同线圈流入的结果总是起到加强源磁场的作用，正如下图'蓝色箭头'和'红色箭头'磁感线方向是同方向，磁场或磁通密度是得到增强的；从物理结构或下图我们也可以得出，同名端，也就是在同一个磁介质上绕线方向总相同的。
变压器同名端极性
变压器同名端极性
同极性端即同名端。
变压器的同名端怎么推断：
用一只指针式万用表、一个干电池就可以判别变压器的同名端，方法是：将指针式万用表打在直流电压10V档，接于待测变压器的电压较高侧的绕组两端，将干电池负极接于另一绕组一端，用正极去触碰绕组的另一端，同时观看万用表的偏转方向，如电池接通时表针正偏、断开时表针反偏，说明正极端触碰的绕端与万用表红表笔接的绕组端是同名端（称为负极性），反之是异名端（称为正极性）。
留意测试时人体不要触及变压器端子，防止被电击。
电力变压器在交接和大修理后要进行极性测试，小型变压器可依据需要进行。
1.规定施感电流流进线圈的端子和在另一个线圈中的互感电压的正极性端子称为两耦合线圈的同名端，且用星号或小黑点将它们标记出来。
这样，当施感电流i1的进端和互感电压u21的正极性端互为同名端时，则u21=M*di1/dt,否则u21=-M*di1/dt
2.假如电流进入一个线圈的同名端,则在其次个线圈的同名端处,互感电压的参考极性为正,或者:假如电流从一个线圈的同名端流出,则在其次个线圈的同名端处,互感电压的参考极性为负. 事实上，当一端流入电流变大时，另一端电压为正，当流入电流是减小的状况时，由于愣次定理，另一端电压是负的，所以不能定义同名端，此定义不成立。
变压器同名端相对极性的判别
变压器同名端相对极性的判别变压器绕组的极性指的是变压器原副边绕组的感应电势之间的相位关系。
如图1—1所示：1、2为原边绕组，3、4为副边，它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电势，在任何时刻两绕组同时具有相同电势极性的两个断头互为同名端。
1、3互为同名端，2、4互为同名端；1、4互为异名端。
变压器同名端变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。
一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。
如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。
如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。
二、直流法（又叫干电池法）。
干电池一节，万用表一块接成如图1－3所示。
将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。
注意断开S时，表针会摆向另一方向；S不可长时接通。
1-3直流法测变压器同名端三、测电笔法。
为了提高感应电势，使氖管发光，可将电池接在匝数较少的绕组上，测电笔接在匝数较多的绕组上，按下按钮突然松开，在匝数较多的绕组中会产生非常高的感应电势，使氖管发光。
注意观察那端发光，发光的那一端为感应电势的负极。
此时与电池正极相连的以及与氖管发光那端相连的为同名端。
图1-4测电笔法测同名端。
变压器同名端和异名端的判断方法
变压器同名端和异名端的判断方法
宝子们，今天咱们来唠唠变压器同名端和异名端咋判断呢。
咱先说说啥是同名端哈。
同名端呢，简单说就是在变压器的各个绕组中，在同一磁通作用下，感应电动势极性相同的端点。
这就好比是一群小伙伴，在同一个魔法磁场下，有着相同的反应方向的那些个端点。
那咋判断呢？有一种方法是用直流法哦。
咱找个干电池，还有个万用表。
把电池接到变压器的一个绕组上，比如初级绕组。
然后呢，在接通电池的瞬间，用万用表去测量另一个绕组，也就是次级绕组的电压。
要是这时候万用表指针正向摆动，那电池正极所接的初级绕组端点和万用表红表笔所接的次级绕组端点就是同名端啦。
要是指针反向摆动呢，那这俩端点就是异名端咯。
这就像是玩一个小小的电路侦探游戏，看指针的动向就像看线索一样。
还有一种交流法呢。
给变压器的一个绕组加上交流电压，然后测量另一个绕组的电压。
如果测量出的电压和按照同名端连接时计算出的电压数值一样，那连接正确，这两端就是同名端。
要是电压数值不一样，那就不是同名端啦。
这就像是在给变压器的绕组们做个小小的匹配测试，对得上就是同名端小团伙，对不上就不是啦。
宝子们，判断同名端和异名端其实没那么难啦。
就像是交朋友，找到有共同特点的就是同名端朋友，不一样的就是异名端朋友。
多试几次这些方法，你就会熟练掌握啦。
这在咱们捣鼓一些小电路或者了解变压器工作原理的时候可有用啦。
就像你知道了小伙伴们的小秘密，在电路的小世界里就能玩得更转啦。
加油哦，宝子们！。
单相变压器绕组同名端判别 实验法
单相变压器绕组同名端判别实验法
单相变压器绕组的同名端可以通过实验方法进行判别。
以下是几种常见的实验方法：
1. 交流法：将变压器的两个绕组的任意两个端点串联起来，在其中一个绕组两端加上一个较低的电压（10~40V），然后用电压表分别测量两绕组的电压和串联的总电压。
通过比较这些电压值，可以判断出同名端。
2. 直流感应法：在变压器的原边接入一节干电池，并通过一个小开关控制通断，副边接上万用表的直流电压档。
观察小开关合闸或拉开的瞬间，副边电压表的变化。
根据原边电流进，副边电流出的两端为同名端。
3. 分析法：如果已知两个绕组的绕向，可以通过分析电流的流向和它们所产生的磁通方向来判断同名端。
当电流从两个绕组的某一端流入时，如果它们所产生的磁通方向相同，则这两个端点为同名端。
4. 绕制方向法：同名端取决于绕组的绕制方向。
如果高压绕组和低压绕组的绕向相同，则两个绕组的上端（或下端）就是同名端；若绕向相反，则高压绕组的上端与低压绕组的下端为同名端。
在进行实验时，需要注意安全，确保电压和电流在安全范围内，以免造成设备损坏或个人受伤。
通过这些实验方法，可以准确地识别出变压器绕组的同名端，这对于变压器的正确运行和使用至关重要。
变压器同名端问题
变压器同名端问题(2009-02-24 13:02:50)标签：绕组电势匝数感生电动势变压器杂谈分类：technical变压器同名端相对极性的判别(转)两个绕组方向一致时间，两个绕组的起绕点是同名端，两个绕组方向相反时，其中一个绕组的起饶点和另一个绕组的结束点是同名端同名端是指在同一交变磁通的作用下任一时刻两（或两个以上）绕组中都具有相同电势极性的端头彼此互为同名端.变压器的极性辨别就属于同名端问题变压器及三相变压器同名端的含义用“·”来表示原、副绕组感生电动势的相位,原副绕组均带“·”的两对应端,表示该两端感生电动势的相位相同,称为同名端.一端带“·”而另一端不带“·”的两对应端,表示该两端感生电动势相位相反,则称为非同名端,亦称为异名端变压器同名端相对极性的判别变压器同名端相对极性的判别变压器绕组的极性指的是变压器原副边绕组的感应电势之间的相位关系。
如图1—1所示：1、2为原边绕组，3、4为副边，它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电势，在任何时刻两绕组同时具有相同电势极性的两个断头互为同名端。
1、3互为同名端，2、4互为同名端；1、4互为异名端。
此主题相关图片如下，点击图片看大图：变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。
一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。
如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。
如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。
二、直流法（又叫干电池法）。
干电池一节，万用表一块接成如图1－3所示。
将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。
变压器极性怎么判断？看完就懂了
变压器极性怎么判断？看完就懂了变压器是一种能提升或降低交流电压、电流的电气设备，它主要由绕组和铁芯组成。
实际的变压器铁芯并不是一块厚厚的环形铁，而是由很多薄薄的、涂有绝缘层的硅钢片叠在一起而构成的，常见的硅钢片主要有心式和壳式两种。
由于在闭合的硅钢片上绕制绕组比较困难，因此每片硅钢片都分成两部分，先在其中一部分上绕好绕组，然后再将另一部分与它拼接在一起。
变压器的绕组一般采用表面涂有绝缘漆的铜线绕制而成，对于大容量的变压器则常采用绝缘的扁铜线或铝线绕制而成。
变压器是由绕组绕制在铁芯上构成的，对于不同形状的铁芯，绕组的绕制方法有所不同，下列图所示是几种绕组在铁芯上的绕制方式。
变压器的极性说明变压器可以改变交流信号的电压或电流大小，但不能改变交流信号的频率，当一次绕组的交流电压极性变化时，二次绕组上的交流电压极性也会变化，它们的极性变化有一定的规律。
以下列图来说明这个问题。
1.同名端交流电压U1加到变压器的一次绕组L1两端，在二次绕组L2两端会感应出电压U2，并送给负载RL。
假设U1的极性是上正下负，L1两端的电压也为①正②负（即上正下负），L2两端感应出来的电压有两种可能：一是③正④负，二是③负④正。
如果L2两端的感应电压极性是③正④负，那么L2的③端与L1的①端的极性是一样的，也就说L2的③端与L1的①端是同名端，为了表示两者是同名端，常在该端标注“·”。
当然，因为②端与④端极性也是一样的，故它们也是同名端。
如果L2两端的感应电压极性是③负④正，那么L2的④端与L1的①端的极性是一样的，L2的④端与L1的①端就是同名端。
2.同名端的判别根据不同情况，可采用下面两种方法来判别变压器的同名端。
①对于已知绕向的变压器，可分别给两个绕组通电流，然后用右手螺旋定则来判断两个绕组产生磁场的方向，以此来确定同名端。
如果电流流过两个绕组，两个绕组产生的磁场方向一致，则两个绕组的电流输入端为同名端。
如下列图（a）所示，电流I1从①端流入一次绕组L1，它产生的磁场方向为顺时针，电流I2从③端流入二次绕组L2，L2产生的磁场也为顺时针，即两绕组产生的磁场方向一致，两个绕组的电流输入端①、③为同名端。
变压器绕组同名端与首尾端判别方法图解
变压器绕组同名端与首尾端判别方法图解
摘要: 绕组是变压器的电路部分，变压器工作依靠的主要就是绕组。
变压器进行工作时，绕组之间需进行正确的连接。
一旦接错，就可能导致变压器的严重损坏。
因此，变压器绕组在进行连接前，应进行极性和首尾判断。
变压器绕组...
绕组是变压器的电路部分，变压器工作依靠的主要就是绕组。
变压器进行工作时，绕组之间需进行正确的连接。
一旦接错，就可能导致变压器的严重损坏。
因此，变压器绕组在进行连接前，应进行极性和首尾判断。
变压器绕组的极性是指变压器一次侧、二次侧绕组在同一磁通作用下所产生的感应电动势之间的相位关系，通常用同名端来标记。
首尾端是对绕组的线端的标称。
三相绕组的星形连接或三角形连接就是通过首尾端的不同联结形式实现的。
对某相绕组而言，通常把电流流入的一端称为首端，电流流出的一端称为尾端。
首尾标示正确与否直接关系到变压器能否正常运行。
一、单相变压器极性和首尾端的判断在绕组极性的测定中，可采用的方法有多种。
在此我们主要对单相变压器和三相变压器都常采用的直流法进行详细辨析。
1.单相变压器绕组极性测定
用直流法测单相变压器的极性时，为了安全，一般多采用1.5V 的干电池或2-6V 的蓄电池和直流电流表或直流电压表，在变压器高压绕组接通直流电源的瞬间，根据低压绕组电流或电压的正负方向，来确定变压器各出线端的。
变压器绕组的极性和连接组别
变压器绕组的极性和连接组别一、变压器绕组的极性1、同名端变压器铁芯中的交变主磁通在一、二次绕组中产生的感应电动势是交变的，本没有固定的极性。
这里所说的变压器绕组极性，是指一、二次绕组的相对极性，也就是当一次绕组的某一端子瞬时电位为正时，二次绕组在同一个瞬间有一个电位为正的对应端子，这时称这两个对应端子为变压器绕组的同极性端，或者叫做同名端。
2、变压器绕组的极性主要取决于绕组的端头标志和绕向，同极性端可能在一、二次绕组的相对应端，也可能不在相对应端；一、二次绕组的绕向可能相同，也可能不同。
改变绕向或端头标志，极性也会改变。
极性是变压器并联和三相变压器绕组连接的主要条件之一。
如果极性接反，在绕组中将会出现很大的短路电流，甚至把变压器烧毁。
二、变压器的连接组别表明变压器两侧绕组连接方式及对应线电压相位关系的标志，称为变压器的连接组别。
1、连接组标号连接组标号由字母和数字两部分组成。
1）前面的字母自左向右依次表示一、二次绕组的连接方式，大写字母表示一次绕组的接线方式，小写字母表示二次绕组的接线方式。
Y或y为星形接线，D或d为三角形接线。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不用任何符号表示，带中性线则在字母Y后面加字母n表示。
2）后面的数字表示组别数，可以是0～11之间的整数，它代表二次绕组线电压对一次绕组线电压相位移的大小，该数字乘以30°即为二次绕组线电压滞后于一次绕组线电压相位移的角度数。
0表示一、二次绕组对应线电压是同相位。
这种相位关系通常用“时钟表示法”加以说明，即用一次绕组线电压相量作为分针，固定指在时钟12点的位置，二次绕组的线电压相量作为时针，它所指示的时数即为变压器绕组的组别数。
2、标准连接组别为了避免制造和使用上的混乱，国家标准规定：单相双绕组电力变压器连接组别只有ⅠⅠ0一种；三相双绕组电力变压器只有Y，yn0、Y，d11、YN，d11、YN，y0和Y，y0五种标准连接组别。
变压器同名端的5种实验判定方法
5种实验判定方法在电力系统中，变压器是一种非常重要的电气设备，用于变换电压、提供电力传输和分配网络中所需的不同电压等功能。
而在变压器的运行过程中，同名端的实验判定是非常重要的一环，用来确认电气设备的安全性和可靠性。
今天，我们就来探讨变压器同名端的5种实验判定方法。
1. 直流电桥实验直流电桥实验是一种常用的判定方法，通过在同名端接通直流电桥，测量不同的参数来判断设备的性能。
这种方法可以准确地检测出同名端的电阻、电感和电容等参数，为设备的安全性提供有力的保障。
2. 开路实验开路实验是通过在同名端开路的方式来确定设备的性能。
在这种实验中，通过对同名端进行开路操作，观察其电压和电流响应，以及其他参数的改变，来评估设备的稳定性和可靠性。
3. 短路实验短路实验是一种常用的实验方法，通过在同名端进行短路操作，观察其电压、电流和其他参数的变化，来评估设备的性能和稳定性。
这种方法可以有效地判断同名端的电气连接是否良好，以及设备的工作状态是否正常。
4. 绝缘电阻测试绝缘电阻测试是一种非常重要的判定方法，通过对同名端的绝缘电阻进行测试，来评估设备的绝缘性能和安全性。
这种方法可以有效地发现设备存在的绝缘故障或问题，为设备的维护和保养提供重要的参考依据。
5. 开关实验开关实验是在不同操作状态下对同名端进行开关操作，观察其电压、电流和其他参数的变化，来评估设备在不同工作状态下的性能和可靠性。
这种方法可以有效地判断设备在实际工作中的稳定性和安全性。
变压器同名端的实验判定是非常重要的，可以通过直流电桥实验、开路实验、短路实验、绝缘电阻测试和开关实验等多种方法来评估设备的性能和可靠性。
这些实验方法不仅可以发现设备存在的问题和故障，还可以为设备的维护和保养提供重要的参考依据，保障电力系统的安全和稳定运行。
希望通过本文的介绍，能够加深您对变压器同名端实验判定方法的理解，为电气设备的运行和维护提供有力的支持。
在电力系统中，变压器同名端的实验判定方法是非常重要的，它可以确保设备在运行过程中能够稳定安全地工作，同时也为设备的维护和保养提供了重要的参考依据。
变压器的极性及判定
mA + _
电流表 正指， 1、3为 同名端
（2）交流法
0 100
若U13 U12 U 34
3 4 V
1、3为同名端
~
1 2
若U13 U12 U 34
1、4为同名端
• 接法错误，容易烧毁变压器，造成危险！！！
识别：当电流从两个同极性端流入（或流出）时，铁心中所产生的磁通 方向是一致的
2.变压器极性的判别
1.分析法（绕向已知的绕组） 当电流从同极性端流入时，两线 圈产生的磁通方向相同。（右手螺 旋法则判别）
1 2 3 4
i1
1
i1
1
i2
2
1
3 4
正确的串联 接法
1.5 变压器的极性及判定
1.变压器的极性 2.变压器的极性的判定
1.变压器的极性
• 电池有正负极：
电池 并联
电池 串联
单相变压器绕组同名端的概念
• 当一次绕组的某一端点瞬时电位为正时，二次绕组也必有 一电位为正的对应端点，这两个对应的端点就称为同极性 端或同名端，通常用符号“.”表示。 • 如果变压 器有两个相同的原边，串联时可接于高压，并 联时可接于低压，但接线时一定要注意同极性端。
2U1
V
1U2
2U2
~U2
（2） 直流电流法
1U1 2U1
• 当合上开关S，如直流 毫安表量程调试，指针 反应明显（毫安表指针 向正方向摆动），说明 1U1和2U1都处于高电 位，则1U1与2U1是同 名端。
m
A
+
S
1U2
2U2
_
同名端的测定 （1）直流法（三“正”法） s
1 2 3 4
变压器的极性及极性的判断
电机与电气控制技术高效课堂导学案
班级：___ ___组别：___ ___姓名：______ _____
本节课题
变压器极性和极性的判定
学习目标
1.理解变压器的同极性端的含义。2.掌握变压器极 Nhomakorabea的判断方法。
教学重点
掌握变压器极性的判断方法。
预习案——课前自主学习
1、变压器的同极性端：
（1）对于变压器工作时，当一次绕组的某一端点瞬时电位为时，二次绕组也必有一电位为的对应端点。这两个对应的端点称为或，通常用符号表示。
2、变压器极性的判定：
（1）两种方法：和。
（2）分析法：
适用范围：
方法：
（3）实验法：
适用范围：
直流法：
使用或的电源，按图连接。直流电源接在上，直流毫伏表接在两端。当开关合上的一瞬间，如果直流毫伏表指针向正方向摆动，则接直流电源正极的端子与为同名端。
交流法：
探究案——课中合作探究
探究点一：画出直流法的电路图。
探究点二：画出交流法的电路图。
训练案——课后巩固练习
1、探究二中，若测得，U13=2V，U12=6V.U34=4V,则变压器的哪两个端为同名端？
2、画出直流法判断同名端的电路图及原理。
变压器的同名端，以及判别方法
变压器的同名端，以及判别⽅法
什么叫做线圈的同名端？
具有磁耦合的两个线圈，当电流分别从两线圈个⼦的某⼀个端⼦流⼊是，如两者产⽣磁通相助，则这两端叫做互感线圈的同名端。
即,电流⽅向流⼊⽅向⼀直叫做同名端。
当两个线圈电流均从同名端流⼊，线圈中磁通相助，互感电压与该线圈中的⾃感电压同号。
即⾃感电压取正号时互感电压
取正号，⾃感电压取负号时互感电压取负号；否则，当两线圈电流从异名端流⼊时，由于线圈中磁通互相抵消，故互感电压
与⾃感电压异号，即⾃感电压取正号时互感电压取负号。
变压器同名端的判断
1、从线圈的绕向结构来判定
如果两个线圈的绕向结构完全相同则处于空间对称位置的两个端线就是同名端，这样能够直接观察出两个线圈的同名端。
2、⽤直流稳态过程判定
⾸先闭合开关k1，全线圈产⽣磁通量φ1，在变压器硅钢⽚的端头产⽣了较强的磁场，可以吸住⼀圈回形针，然后闭合次级线圈开关k2，在k2闭合的瞬间若回形针掉落，表明相加磁场变弱。
反之表明磁场变强。
通过以上叙述
：合磁场加强，量电池正极接触的就是同名端
合磁场减弱，量电池正极接触的就是异名端
3、不需要外加电路的情况下测量是否同名端（使⽤LCR电桥）
在初级绕组取⼀端，同时次级绕组取⼀端，短接两端。
使⽤电桥测试两组中的另外⼀端电感值，
如果电感值⼤于单独测量绕组之和（则为这两端为异名端）反之为同名端
异名端：L=L1+L2+2M
同名端：L=L1+L2-2M。
(完整版)变压器的绕组极性
变压器的绕组极性1、变压器绕组的极性:变压器绕组的极性是指变压器原、副绕组在同一磁通的作用下所产生的感应电势之间的相位关系。
同极性端（同名端）：任何瞬间，两绕组中电势极性相同的两个端钮。
用符号星号“*”或黑点“.”表示。
如图3－3.图3－3 变压器绕组的极性对一、二次绕组的方向，当电流从1和3流入时，它们所产生的磁通方向相同，因此1、3端是同名端，同样2、4端也是同名端。
当电流从1、4流入时，则1、4是同名端。
2、单相变压器绕组极性的判别1）交流法（电压表法）图3－4 交流法测变压器绕组极性将2和4点连起来。
在它的原绕组上加适当的交流电压，副绕组开路。
工厂中常用36V 照明变压器输出的36V 交流电压进行测试，测试时方便又安全。
用电压表分别测出原边电压12U 、副边电压34U 和1-3两端电压13U 。
341213U U U -=时1和3是同名端；341213U U U +=时1和4是同名端。
采用这种方法，应使电压表的量限大于3412U U +。
2）直流法图3－5 直流法测变压器绕组极性接通开关，在通电瞬间，注意观察电流计指针的偏转方向，如果电流计的指针正方向偏转，则表示变压器接电池正极的端头和接电流计正极的端头为同名端（1、3）；如果电流计的指针负方向偏转，则表示变压器接电池正极的端头和接电流计负极的端头为同名端（2、4）。
采用这种方法，应将高压绕组接电电池，以减少电能的消耗，而将低压绕组接电流计，减少对电流计的冲击。
3、同名端的说明：无论单相变压器的高、低压绕组还是三相变压器同一相的高、低压绕组都是绕在同一铁心柱上的。
它们是被同一主磁通所交链，高、低压绕组的感应电势的相位关系只能有两种可能，一种同相，一种反相(差180度)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器同名端相对极性的判别
变压器绕组的极性指的是变压器原副边绕组的感应电势之间的相位关系。
如图1—1所示：1、2为原边绕组，3、4为副边，它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电势，在任何时刻两绕组同时具有相同电势极性的两个断头互为同名端。
1、3互为同名端，2、4互为同名端；1、4互为异名端。
变压器同名端
变压器同名端的判断方法较多，分别叙述如下：
一、交流电压法。
一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压 U3。
如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。
如果U3＝U1－U2,则相连的线头2、4为同名端，1、 4为异名端，1、3也是同名端。
二、直流法（又叫干电池法）。
干电池一节，万用表一块接成如图1－3所示。
将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如 5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。
注意断开S时，表针会摆向另一方向；S不可长时接通。
1-3 直流法测变压器同名端
三、测电笔法。
为了提高感应电势，使氖管发光，可将电池接在匝数较少的绕组上，测电笔接在匝数较多的绕组上，按下按钮突然松开，在匝数较多的绕组中会产生非常高的感应电势，使氖管发光。
注意观察那端发光，发光的那一端为感应电势的负极。
此时与电池正极相连的以及与氖管发光那端相连的为同名端。
图1-4 测电笔法测同名端。
