风华RCMT、RCML低铅贴片排阻(网络电阻器)规格书

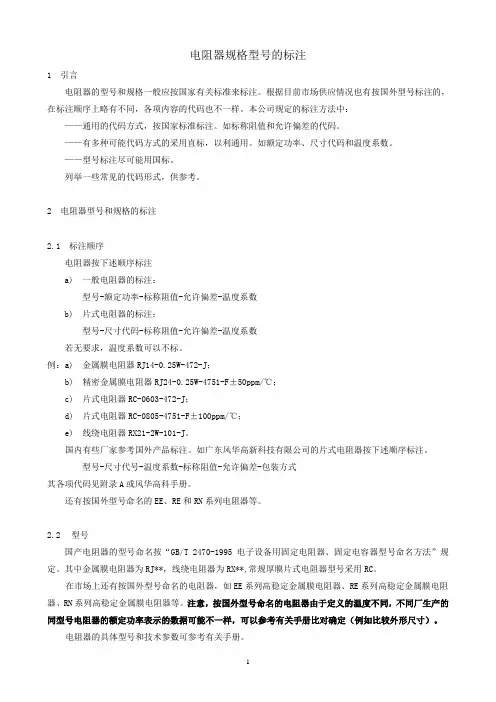

电阻器规格型号的标注

电阻器规格型号的标注1 引言电阻器的型号和规格一般应按国家有关标准来标注。

根据目前市场供应情况也有按国外型号标注的，在标注顺序上略有不同，各项内容的代码也不一样。

本公司规定的标注方法中：——通用的代码方式，按国家标准标注。

如标称阻值和允许偏差的代码。

——有多种可能代码方式的采用直标，以利通用。

如额定功率、尺寸代码和温度系数。

——型号标注尽可能用国标。

列举一些常见的代码形式，供参考。

2 电阻器型号和规格的标注2.1 标注顺序电阻器按下述顺序标注a) 一般电阻器的标注：型号-额定功率-标称阻值-允许偏差-温度系数b) 片式电阻器的标注：型号-尺寸代码-标称阻值-允许偏差-温度系数若无要求，温度系数可以不标。

例：a) 金属膜电阻器RJ14-0.25W-472-J；b) 精密金属膜电阻器RJ24-0.25W-4751-F±50ppm/℃；c) 片式电阻器RC-0603-472-J；d) 片式电阻器RC-0805-4751-F±100ppm/℃；e) 线绕电阻器RX21-2W-101-J。

国内有些厂家参考国外产品标注。

如广东风华高新科技有限公司的片式电阻器按下述顺序标注。

型号-尺寸代号-温度系数-标称阻值-允许偏差-包装方式其各项代码见附录A或风华高科手册。

还有按国外型号命名的EE、RE和RN系列电阻器等。

2.2型号国产电阻器的型号命名按“GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法”规定。

其中金属膜电阻器为RJ**，线绕电阻器为RX**,常规厚膜片式电阻器型号采用RC。

在市场上还有按国外型号命名的电阻器，如EE系列高稳定金属膜电阻器、RE系列高稳定金属膜电阻器、RN系列高稳定金属膜电阻器等。

注意，按国外型号命名的电阻器由于定义的温度不同，不同厂生产的同型号电阻器的额定功率表示的数据可能不一样，可以参考有关手册比对确定（例如比较外形尺寸）。

电阻器的具体型号和技术参数可参考有关手册。

贴片排阻封装

L1 L2 W
S Circuit
R Circuit
S473
H Q L P
尺寸型號
RCN06-10R RCN06-10S
L 6.4 ± 0.2
W 3.1 ± 0.2
H 0.55 ± 0.1
L1 0.5 ± 0.3
L2 0.5 ± 0.2
P 1.27 ± 0.1
Q 0.8 ± 0.2
02 of 06
/
TOKEN
FCR/RCA/RCN 貼片厚膜電阻網絡電阻排阻
貼片厚膜電阻網絡電阻排阻
FCR, RCA, RCN 系列表面貼裝電阻器
產品簡介
高精度表面貼裝網絡電阻，排列貼片，和倒裝貼片是非常成熟，典型的芯片電阻器的代表。德鍵電子採用最新封裝技術，優化無引線表面貼裝的封裝，以滿足新的汽車行業對溫度和濕度的要求，同時提供高重複性，穩定性的工業、電信、和消費性電子產品。適用於加工自動化 SMD 或 SMT 裝配系統，這些貼片元器件均符合 RoHS 標準，與無鉛（Pb-Free）要求，兼容錫/鉛（Sn / Pb）回流焊和汽相焊接工藝。倒裝貼片電阻 (Flip Chips) FCR 系列： - 倒裝貼片電阻尺寸結構（FCR 系列），有 EIA 0603， EIA 0805，和 EIA 1206 系列標準提供。 - 額定功率有 1/10W，1/8W，和 1/4W 可供選擇，最大電壓 100V， 300V，和 300V。 - 精度公差有 F(± 1%), J(± 5%) 對應寬廣的阻值範圍 1Ω to 10MΩ. 貼片排列電阻（排阻） RCA 系列： - RCA 排阻 1.6mm X 3.2mm 的封裝尺寸，非常方便於高密度電路的設計使用。 - 排阻是由多個電阻元組件排列封裝器件，如用一個排列電阻來取代 4 個精密電阻的設計，應用成本相對的節約很多。 - 貼片排阻精準公差比有 F(± 1%)，G(± 2%)，和 J(± 5%) 對應的阻值範圍從 10Ω 到 1MΩ. 網絡電阻（網阻） RCN 系列： - 網絡電阻提供寬廣阻值範圍從 10Ω 到 1MΩ，工作溫度 -55°C~+125°C. - 網阻的每一個電阻元組件功率為 1/16W 於 +70°C，可由客戶定制配置。如需德鍵最新詳細規格，機械特性或電氣特性，請與我們的銷售代表聯繫，以取得更新的信息。

合科泰常规厚膜片式电阻器规格书

合科泰常规厚膜片式电阻器规格书
1．品名的构成
例如：RI0603L1003FT
RI
0603
L
1003
F
T
产品代号： RI 表示厚膜片式固定电阻
规格型号： 0201 0402 0603 0805 1206 1210 1812 2010 2512
2．结构
温度系数：L 1%=100PPM 5%=200PPM
1Ω~10Ω 10Ω~22MΩ ----------
1Ω~10Ω 10Ω~22MΩ ----------
0ohm Jumper
0ohm Jumper 最大电
流
50mΩ MAX
0.5A
50mΩ
1A
MAX
50mΩ
1A
MAX
50mΩ MAX
1.5A
50mΩ MAX
1.9A
50mΩ MAX
2.2A
50mΩ
3A
1Ω~10Ω 10Ω~10MΩ ----------
1Ω~10Ω 10Ω~10MΩ ----------
1Ω~10Ω 10Ω~10MΩ ----------
1Ω~10Ω 10Ω~10MΩ ----------
1Ω~10Ω 10Ω~10MΩ ----------
J(±5%) E24
1Ω~25Ω
25Ω~10MΩ
1Ω~10Ω ---------10Ω~10MΩ
1Ω~10Ω ---------10Ω~10MΩ
1Ω~10Ω ---------10Ω~10MΩ
1Ω~25Ω
25Ω~10MΩ
1Ω~10Ω 10Ω~10MΩ ----------
1Ω~10Ω 10Ω~10MΩ ----------

FENGHUA风华规格书

广东风华高新科技股份有限公司GUANGDONG FENGHUA ADV ANCED TECHNOLOGY HOLDING CO.，LTD.承认书APPROV AL SHEET客户名称:CUSTOMER品名：常规厚膜片式固定电阻器PARTNAME规格版本号VERSION日期DATE制造客户APPROV AL APPROV AL 拟制审核确认检验审核批准FENGHUAFENG HUA ADV ANCED TECHNOLOGY (HOLDING) CO., LTD序号 No 目录TABLE OF CONTENTS1.0 概述Summary2.0 结构及尺寸Structure And Dimensions3.0 型号规格表示办法How To Order4.0 电气性能Performance Specification5.0 可靠性Reliability Data6.0 包装Package7.0 环保情况说明 Environmental Protection Statement 8.0 推荐使用的焊接曲线Recommended soldering profile 9.0 使用注意事项Precautions For UseRC/RS□□□□1.0概述Summary片式电阻器主要生产的型号包括01005、0201、0402、0603、0805、1206、1210、2010、2512。

其特点是：The dimension type for chip resistor including01005、 0201、0402、0603、0805、1206、1210、2010、2512, and the features are as below:*体积小、重量轻miniature and light weight*电性能稳定，可靠性高 stable electrical capability and high reliability *机械强度高、高频特性优越superior mechanical and frequency*装配成本低，并与自动贴装设备匹配low assembly cost, suit for automatic SMT *适应再流焊与波峰焊suit for re-flow and wave flow soldering .*符合ROHS指令要求Compliant with ROHS Directive*符合无卤素要求Compliant with halogen free requirement*禁止使用SS-00259中规定的1级环境管理物质*SONY指定原材料只能从绿色伙伴认定供应商处采购产品广泛应用于计算机、通讯、工业自动化、航天航空、军事、数字电视、数字音响及消费类电子等领域。

风华产品-电阻汇总

厚膜电阻
常规厚膜片式固定电阻
厚膜片式跨接电阻
超低阻值厚膜片式固定电阻
高阻值厚膜片式固定电阻
高精度厚膜片式固定电阻
抗硫化厚膜片式固定电阻器
功率型厚膜片式固定电阻器
厚膜高压片式固定电阻器
低TCR超低阻值厚膜片式固定电阻器
抗浪涌厚膜片式固定电阻器
软灯条厚膜片式固定电阻器
低铅厚膜片式固定电阻器
超小尺寸厚膜片式固定电阻器
厚膜网络电阻
厚膜片式网络电阻
低铅厚膜片式网络电阻
厚膜网络电阻
合金片式固定电阻器
合金超低阻值片式固定电阻
热敏电阻
厚膜片式负温度系数电阻（NTC热敏电阻）
PTC插件热敏电阻
NTC插件热敏电阻
高精度AT型NTC热敏电阻
高精度玻封NTC热敏电阻
压敏电阻
多层片式压敏电阻
片式压敏电阻排
氧化锌压敏电阻
钛酸锶环形压敏电阻
定制电阻
油位传感器用厚膜电阻板
机油压力传感器用厚膜电阻板
节气门位置传感器用厚膜电阻板
空调风门执行器用厚膜电阻板
激光打印机用陶瓷加热电阻条
厚膜高压电阻器
色环电阻
碳膜电阻
金属膜电阻
金属氧化膜电阻
水泥电阻
绕线电阻。

广东风华端华片式电阻器分公司产品安全数据说明书

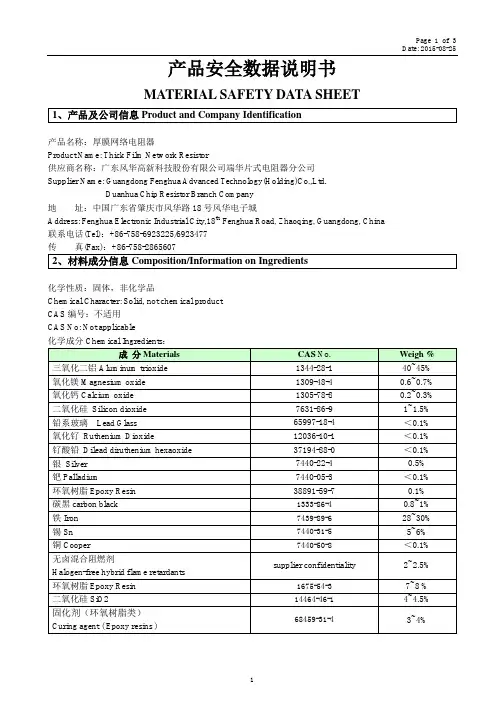

产品安全数据说明书MATERIAL SAFETY DATA SHEET1、产品及公司信息Product and Company Identification产品名称：厚膜网络电阻器Product Name: Thick Film Network Resistor供应商名称：广东风华高新科技股份有限公司端华片式电阻器分公司Supplier Name: Guangdong Fenghua Advanced Technology(Holding)Co.,Ltd.Duanhua Chip Resistor Branch Company地址：中国广东省肇庆市风华路18号风华电子城Address: Fenghua Electronic Industrial City,18th Fenghua Road, Zhaoqing, Guangdong, China联系电话(Tel)：+86-758-6923225/6923477传真(Fax)：+86-758-28656072、材料成分信息Composition/Information on Ingredients化学性质：固体，非化学品Chemical Character: Solid, not chemical productCAS编号：不适用CAS No: Not applicable化学成分Chemical Ingredients：成分Materials CAS No.Weigh % 三氧化二铝Aluminum trioxide 1344-28-1 40~45% 氧化镁Magnesium oxide 1309-48-4 0.6~0.7% 氧化钙Calcium oxide 1305-78-8 0.2~0.3% 二氧化硅Silicon dioxide 7631-86-9 1~1.5% 铅系玻璃Lead Glass 65997-18-4 ＜0.1% 氧化钌Ruthenium Dioxide 12036-10-1 ＜0.1% 钌酸铅Dilead diruthenium hexaoxide 37194-88-0 ＜0.1% 银Silver 7440-22-4 0.5% 钯Palladium 7440-05-3 ＜0.1% 环氧树脂Epoxy Resin 38891-59-7 0.1% 碳黑carbon black1333-86-4 0.8~1% 铁Iron7439-89-6 28~30% 锡Sn7440-31-55~6% 铜Cooper7440-50-8 ＜0.1% 无卤混合阻燃剂supplier confidentiality2~2.5% Halogen-free hybrid flame retardants环氧树脂Epoxy Resin1675-54-3 7~8 % 二氧化硅SiO214464-46-1 4~4.5% 固化剂（环氧树脂类）68459-31-4 3~4% Curing agent ( Epoxy resins )3、危害性信息Hazards Identification有害物质分类规定Hazards Material Classification：不适用Not Applicable理化特性Physical and Chemical Character：固体，非化学品Solid, not chemical product人体危害性Human Health Hazards：无危害Not Applicable环境危害性Environmental Hazards：无相关资料No relevant information found.4、急救方法First Aid Measures此类产品常态下极其稳定，无刺激性，一般不需急救。
