实验一热风枪和电焊台的原理与使用方法
实验一热风枪和电焊台的原理与使用方法一、实验目的1，了解热风枪、电焊台的电路工作原理。
2，掌握热风枪、电焊台操作及使用方法。
二、电路工作原理热风枪电路工作原理：由220V 交流电输入分别给电热丝、气泵控制电路供电。
使用二只晶闸管（双向可控硅）来实现对温度、风量的调节。
同时风量控制电路受延时开关电路的作用，在关闭总开关后会继续工作 2 分钟左右后才断开。
电焊台电路工作原理：这种电烙铁使用了变压器，当然该变压器不仅仅是为了降压，还有起到与市网电隔离的作用，防止由市网电中的感应电对维修的主板产生静电影响。
这也是这种电烙铁与普通电烙铁的最大区别，所以才叫防静电电焊台（电烙铁）。
220v交流电经变压器隔离降压为24v,再经整流滤波后变为直流电，并送到温控电路中。
由时基电路控制晶闸管是实现对电热芯的供电电压调节，从而达到温度的调节。
三.实验仪器1. 850 热风枪2.936 电焊台3.手机主板4.镊子四.操作步骤（一）.电焊台操作步骤：1.开启位于电焊台右侧的总电源开关，电源指示灯常亮。
2.调节电焊台温度控制旋钮，将指针对准温度色环（摄氏度刻度盘）400 C。
3.等待预热 2 分钟左右直到电源指示灯开始闪烁，说明预热成功。
（二）.热风枪的操作步骤：1.开启位于风枪面板右上方的总电源开关，风量控制指示灯常亮，温度控制指示灯闪烁。
2•调节风量控制旋钮，调到1~ 2级风量。
3•调节温度控制旋钮，调到3〜4级温度。
4.预热大概一分钟左右，才可以使用。
五.使用方法与注意事项电焊台：1.电焊台烙铁头应尽量靠近元器件引脚。
2 .切忌不可在焊接时用力顶压烙铁头，以免使烙铁头变形，严重时可能会报废。
3.在焊接大面积接地或使用无铅焊锡的元器件时，可将温度调到400~450度左右，且可以加热时间略长一些。
在焊接完这类元器件后，必须将温度再调到300~ 400 度左右。
4.当发现烙铁头上粘有黑色污垢时，应马上去除污垢，防止烙铁头氧化（俗称的死头）。

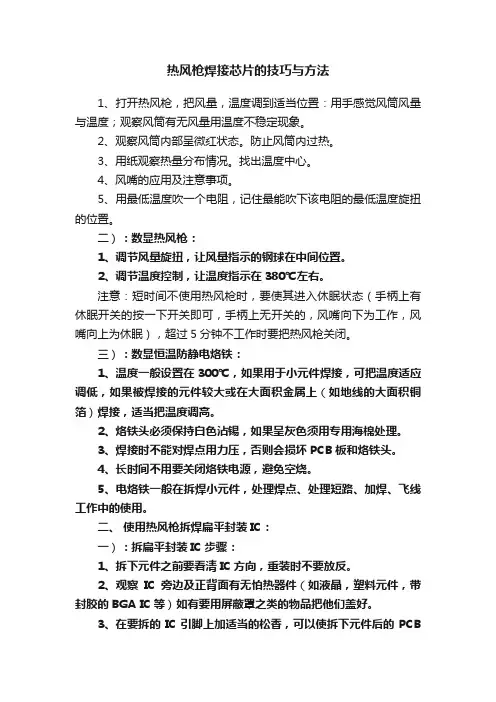

热风枪焊接芯片的技巧与方法
热风枪焊接芯片的技巧与方法1、打开热风枪，把风量，温度调到适当位置：用手感觉风筒风量与温度；观察风筒有无风量用温度不稳定现象。
2、观察风筒内部呈微红状态。
防止风筒内过热。
3、用纸观察热量分布情况。
找出温度中心。
4、风嘴的应用及注意事项。
5、用最低温度吹一个电阻，记住最能吹下该电阻的最低温度旋扭的位置。
二）：数显热风枪：1、调节风量旋扭，让风量指示的钢球在中间位置。
2、调节温度控制，让温度指示在380℃左右。
注意：短时间不使用热风枪时，要使其进入休眠状态（手柄上有休眠开关的按一下开关即可，手柄上无开关的，风嘴向下为工作，风嘴向上为休眠），超过5分钟不工作时要把热风枪关闭。
三）：数显恒温防静电烙铁：1、温度一般设置在300℃，如果用于小元件焊接，可把温度适应调低，如果被焊接的元件较大或在大面积金属上（如地线的大面积铜箔）焊接，适当把温度调高。
2、烙铁头必须保持白色沾锡，如果呈灰色须用专用海棉处理。
3、焊接时不能对焊点用力压，否则会损坏PCB板和烙铁头。
4、长时间不用要关闭烙铁电源，避免空烧。
5、电烙铁一般在拆焊小元件，处理焊点、处理短路、加焊、飞线工作中的使用。
二、使用热风枪拆焊扁平封装IC：一）：拆扁平封装IC步骤：1、拆下元件之前要看清IC方向，重装时不要放反。
2、观察IC旁边及正背面有无怕热器件（如液晶，塑料元件，带封胶的BGA IC等）如有要用屏蔽罩之类的物品把他们盖好。
3、在要拆的IC引脚上加适当的松香，可以使拆下元件后的PCB板焊盘光滑，否则会起毛刺，重新焊接时不容易对位。
4、把调整好的热风枪在距元件周围20平方厘米左右的面积进行均匀预热（风嘴距PCB板1CM左右，在预热位置较快速度移动，PCB板上温度不超过130-160℃）1）除PCB上的潮气，避免返修时出现“起泡”。
2）避免由于PCB板单面（上方）急剧受热而产生的上下温差过大所导致PCB焊盘间的应力翘曲和变形。
3）减小由于PCB板上方加热时焊接区内零件的热冲击。
BGA维修焊接技术详谈
BGA维修焊接技术详谈焊接是维修电子产品很重要的一个环节。
电子产品的故障检测出来以后，紧接着的就是焊接。
焊接电子产品常用的几种加热方式：烙铁，热空气，锡浆，红外线，激光等，很多大型的焊接设备都是采用其中的一种或几种的组合加热方式。
常用的焊接工具有：电烙铁，热风焊台，锡炉，BGA焊机焊接辅料：焊锡丝，松香，吸锡枪，焊膏，编织线等。
电烙铁主要用于焊接模拟电路的分立元件，如电阻、电容、电感、二极管、三极管、场效应管等，也可用于焊接尺寸较小的QFP封装的集成块，当然我们也可以用它来焊接CPU 断针，还可以给PCB板补线，如果显卡或内存的金手指坏了，也可以用电烙铁修补。
电烙铁的加热芯实际上是绕了很多圈的电阻丝，电阻的长度或它所选用的材料不同，功率也就不同，普通的维修电子产品的烙铁一般选用20W-50W。
有些高档烙铁作成了恒温烙铁，且温度可以调节，内部有自动温度控制电路，以保持温度恒定，这种烙铁的使用性能要更好些，但价格一般较贵，是普通烙铁的十几甚至几十倍。
纯净锡的熔点是230度，但我们维修用的焊锡往往含有一定比例的铅，导致它的熔点低于230度，最低的一般是180度。
新买的烙铁首先要上锡，上锡指的是让烙铁头粘上焊锡，这样才能使烙铁正常使用，如果烙铁用得时间太久，表面可能会因温度太高而氧化，氧化了的烙铁是不粘锡的，这样的烙铁也要经过上锡处理才能正常使用。
焊接：拆除或焊接电阻、电容、电感、二极管、三极管、场效应管时，可以在元件的引脚上涂一些焊锡，这样可以更好地使热量传递过去，等元件的所有引脚都熔化时就可以取下来或焊上去了。
焊时注意温度较高时，熔化后迅速抬起烙铁头，则焊点光滑，但如温度太高，则易损坏焊盘或元件。
补PCB布线PCB板断线的情况时有发生，显示器、开关电源等的线较粗，断的线容易补上，至于主板、显卡、笔记本的线很细，线距也很小，要想补上就要麻烦一些。
要想补这些断线，先要准备一个很窄的扁口刮刀，刮刀可以自已动手用小螺丝刀在磨刀石上磨，使得刮刀口的宽度与PCB板布线的宽度差不多。
JBC热风枪JT-2C焊台参数说明书
JBC热风枪JT-2C焊台参数说明书Ref. JT-CJT是一种高效能热风机用於快速安全地焊接/拆焊各类型SMD 电子元件，即使是最大的QFP和PLCCs也能处理。
JT有两种工作模式- 手动作业和参数设置自动控制，这能有效地管理温度和热风流量。
它是可以经由功能表自行设置更多的功能参数。
JT高效热风工作站配有JT加热器及所有必要配件，如三脚架丶回流风罩及自动提取器，这些配件可以使您的工作更加方便。
它也包含自动提取器放置台和一个快速更换热风头的加热柄焊具座。
JT-C全配，包含了通用零部件此版本现提供 USB接口 (B型接口), 未来可连接电脑进行软体升级及提供即时温度/功率曲线。
技术资料重量 5.7 kg (12,6 lb)尺寸See individual modules电压230V / 120V / 100V保险丝 4A (230V), 8A (120V and 100V)输出功率1000W温度选择范围Tamb - 450o C / Tamb - 850 oF工作环境温度10-40 oC / 50-104 oF防静电热风风量 6 - 45 SLPM包装重量 6.7 kg (14.9 lb)本资料由汉迪丰科技-黄新银发布JBC会不定期对产品进行升级，因此型号也会有所变动，最新型号请联系Packing ListThe following items should be included:JTE Control Unit ............1 unit Ref. JTE-1CJTE-2C JTE-9CStand ..................................1 unit Ref. JT-SBHeater hose set ............1 unit Ref. JT-T1A (100V / 120V)JT-T2A (230V)Extractor desk* ..............................................1 unit Ref. 0008752 JT Accessory setT2050T2250Suction Tube* Ref. 0932330Power Cord .....1 unit Ref. 0009417(100V/120V) 0009401 (230V)Nozzles Ref. JN2015JN2012 JN2020* Not supplied with JT-2QC / JT-1QC / JT-9QCHot Air StationRef. JT-CFeatures Adjustable Stand with Nozzle ChangerCompatible NozzlesThe JT-TA works with JT nozzles. Find the model that best suits your soldering needs in Straight Bent FlatmmmmA xB mmRef.ShapeSizeIn case of loosely fitting nozzle:1. Push the nozzle tab inwards with a screwdriver or flat-nosed pliers.2. Insert the nozzle into the JT-TA Heater again.Nozzle changer21Suits your work positionUSB-B 连接器可在JBC 的网站获取更新Activates the suction pumpHeating elementHeater Hose setRef. JT-T1A (100V/120V)JT-T2A (230V)Suction Tube Ref. 0932330 For tripods and extractorsHot Air switch (On / Off)Another connectable tool: Precision Heater hose set Ref: TE-TBEquipotential connectionTo Pedal Ref. P-005Press the pedal to start hot air and release to stop. Power S ocket FuseJN2020 Straight ? 8mmJN8417Straight ? 10mm JN2015 Bent ? 4mm JN2012 Bent ? 6mmJN6633 Bent ? 8mm JN7637Flat 10 x 2mm JN7638Flat 20 x 2mm JN7639Flat30 x 2mmProtectors & Extractors OperationFor small components (fig. 1 and 2).For large components (fig. 3 and 4). We recommend using the protector + tripodWe recommend using the extractors1. Placing2. Heating3. ReleasingProtectorsExtractorsPosition the extractor with the appropriate suction cup andpress the suction button.Heat the component by pressing the heater button.The component lifts off automatically when the solder melts.Process ControlManual ModeTripodsCurrent temperature Selectedair flow% Instant power supplied to heaterAccess Menu (pess key 2 seconds) & Confirm SelectionManual extractorYou can switch between operating modes (Manual Mode / Program Mode) by pressing the“increase ” and “decrease” keys simultaneously for 2 seconds (Only when programs mode is ON).4321P3357 52,5 x 14E2124 45 X 45Program ModeMenu ScreenOriginal PIN: 0105Graph of selectedprogramSelected p rogram Current temperature Selected air flow Remaining timeDecrease programnumberI n c r ea s e p r og r a m numberEdit ProgramThis option allows you to edit or create a program.First, you must select the program to edit and then modify the points that make up the program. Each program is composed of 9 points, each point consisting of 3 parameters:1. Time (seconds)2. Temperature (°C / °F)3. Flow rate (%)You can delete the last point of the program by selecting “-----” in the time parameter. Remember that the regulation range permitted by the station is between 150°C and 450°C, so it is not possible to create temperature ramps between room temperature ( T OFF ) and 150°C.The station can store up to 25 temperature programs. The first three programs are installed as an example.Copy ProgramThis option allows you to copy a program.You must select the program source and its destination (where it will be copied).Delete ProgramThis option will allow you to delete a previously selected program.Replacing the Heating ElementPick & Place (not supplied with JT)Only perform this operation when the element is cold and the unit is disconnected from the mains.This tool helps you easily place and remove SMDs of any sizethanks to the suction pump.1. Loosen the screw.2. Pull the heating element away from the handle.3. Connect the new heating element, ensuring its pushed all the way in.4. Tighten the screw.Pick & Place Bent Needles Set Ref. 0861660 Straight Needles SetRef. 0901546OperationChoose the needle and the suction cup that best fits the component and start working as follows:Changing the JT-TA Heater Hose Set1. Ensure that the tool is turned off.2. Use a spanner to unscrew the connecting nut.3. The tube end of the new heater must be inserted so that the longitudinal rib fits into the groove. 5. Follow the same steps conversely.Insert t he needle with the appropriate cup for a correct suction process.You shouldavoid the needle protruding from the lower part.Once the suction is activated, cover the pen hole with your finger and lift off the component.Lift your finger to release the component in the appropriate place.Maximum working temp: 250oC (482oF) Press the button to start/stop the suctionPick & Place Ref. T260-A1. Suction2. ReleaseHandleRef. T260-AMaintenance Safety Before carrying out maintenance or storage, always allow the equipment to cool.- Clean the station screen with a glass cleaner or a damp cloth.- Use a damp cloth to clean the casing and the tool. Alcohol can only be used to clean the metal parts.- Maintain heating element clean prior to storage in order to avoid its oxidation. Rusty and dirty surfaces reduce heat transfer.- Periodically check all cables and tubes.- Replace a blown fuse as follows:- Do not use the units for any purpose other than soldering or rework. Incorrect use maycause fire. - The power cord must be plugged into approved bases. Be sure that it is properly grounded before use. When unplugging it, hold the plug, not the wire.- Do not work on electrically live parts.- The tool should be placed in the stand when not in use in order to activate the sleep mode.The soldering tip, the metal part of the tool and the stand may still be hot even when the station is turned off. Handle with care, including when adjusting the stand position.- Do not leave the appliance unattended when it is on.- Do not cover the ventilation grills. Heat can cause inflamable products to ignite.- Use a “non residue” classified flux and avoid contact with skin or eyes to prevent irritation.- Be careful with the fumes produced when soldering.- Keep your workplace clean and tidy. Wear appropriate protective glasses and gloves when working to avoid personal harm.1. Pull off the fuse holder and remove the fuse. If necessary use a tool to lever it off.2. Press the new fuse into the fuse holderand replace it in the station.- Utmost care must be taken with liquid tin waste which can cause burns.- This appliance can be used by children over the age of eight and also persons with reducedphysical, sensory or mental capabilities or lack of experience provided that they have been givenadequate supervision or instruction concerning use of the appliance and understand the hazardsinvolved. Children must not play with the appliance.- Replace any defective or damaged pieces. Use original JBC spare parts only.- Repairs should only be performed by a JBC authorized technical service.- Maintenance must not be carried out by children unless supervised.FuseFuse holderIt is imperative to follow safety guidelines to prevent electric shock, injury, fire or explosion.Fuse holderSpecifications Exploded View JT-1C 120V 50/60Hz. Input fuse 8A. Control Unit model: JTE-1CJT-2C 230V 50/60Hz. Input fuse 4A. Control Unit model: JTE-2CJT-9C 100V 50/60Hz. Input fuse 8A. Control Unit model: JTE-9C- Weight: 6.7 Kg (14.7lb)- Dimensions: 148 x 184 x 140- Nominal Power: 700W- Temperature selection: Room temperature / 150oC to 450°C (300oF to 840oF)Cool mode: T Off. Used to blow air at room temperature- Ambient Operating Temperature: 10 to 40oC (50-104oF)- Air flow regulation: 10-50 SLPM- USB connector station-PC- P-005 Pedal ConnectionComplies with CE standardsESD protected housing “skin effe ct”WarrantyJBC’s 2 year warranty covers this equipmentagainst all manufacturing defects, including thereplacement of defective parts and labour.Warranty does not cover product wear due to useor mis-use.In order for the warranty to be valid, equipmentmust be returned, postage paid, to the dealerwhere it was purchased.This product should not be thrown in the garbage.In accordance with the European directive 2002/96/EC, electronic equipment at the end of their life must be collected and returned to an authorized recycling facility.。
焊台发热芯坏修复-概述说明以及解释
焊台发热芯坏修复-概述说明以及解释1.引言1.1 概述焊台发热芯是焊台的关键组件之一，其正常工作对焊接工作的效果具有至关重要的影响。
然而，由于各种原因，焊台发热芯有时会出现损坏的情况，导致焊台无法正常发热。
为了解决这一问题，本文将介绍焊台发热芯坏的修复方法和步骤。
首先，我们将分析焊台发热芯坏的原因及其对焊台的影响。
焊台发热芯坏的原因可以是长时间使用导致的老化，也可能是不当操作引起的损坏。
无论是哪种原因，焊台发热芯坏都会导致焊接效果不佳或者无法正常使用焊台。
接下来，我们将介绍修复焊台发热芯坏的方法和步骤，包括如何更换焊台发热芯和注意事项。
修复焊台发热芯坏的方法有多种，可以是自行更换芯体，也可以是请专业维修人员进行更换。
无论哪种方法，都需要严格按照步骤进行操作，以确保修复的效果和安全性。
在修复焊台发热芯坏时，还需要注意一些事项和常见问题。
例如，应该关注焊台发热芯的规格和型号，以确保选择合适的替换芯体。
此外，还应该注意避免过度使用和长时间高温运行，以延长焊台发热芯的使用寿命。
最后，在结论部分，本文将总结修复焊台发热芯坏的有效方法，并提出对焊台维护和保养的建议，以预防焊台发热芯坏的发生。
同时，本文还将展望未来焊台发热芯坏修复的发展方向，以期在技术和方法上取得更大的突破。
通过本文的阐述，读者将能够全面了解焊台发热芯坏修复的方法和步骤，掌握注意事项和常见问题的解决办法，并对未来的焊台发热芯坏修复有更清晰的展望。
这将有助于提高焊接工作的效果，延长焊台的使用寿命，并为焊接行业的发展做出贡献。
1.2文章结构文章结构是指整篇文章的组织框架，它确定了文章主题的阐述顺序和各部分的逻辑关系。
本文的结构主要分为引言、正文和结论三个部分。
引言部分（Introduction）主要包括以下内容：1.1 概述：介绍焊台发热芯坏修复这个主题的背景和重要性，概括焊台发热芯坏修复的基本情况，引起读者的兴趣。
1.2 文章结构：对整篇文章的组织结构进行说明，介绍各个部分的内容和目的，为读者提供文章的整体框架。

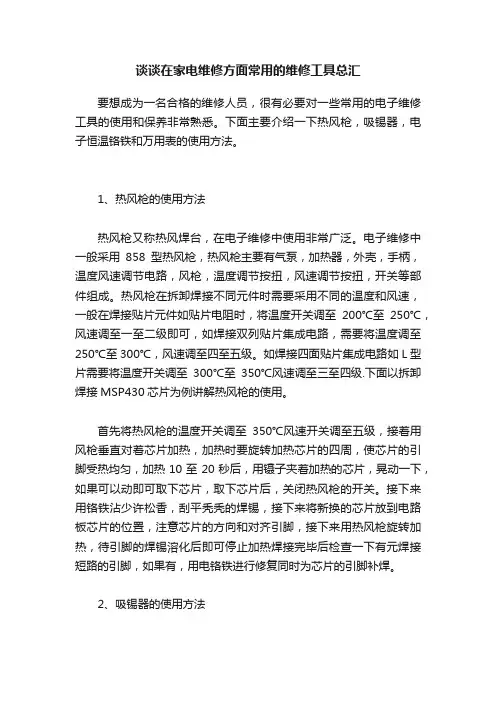

谈谈在家电维修方面常用的维修工具总汇
