现代电网运行技术(第四章安控装置)
现代电网运行技术(第四章安控装置)
信号处理与传输过程
处理后的数字信号通过内部总线传输到控制单 元，控制单元根据预设的控制策略进行分析和
判断。
安控装置的状态信息和电网实时信息通过通信单元上 传到上级调度中心，实现远程监控和操作。
采集单元将采集到的模拟量转换为数字信号， 并进行必要的滤波和处理，以消除干扰和噪声 。
控制单元根据分析结果发出控制指令，控制指令 通过内部总线传输到执行单元，执行相应的操作 。
03
安控装置在电网运行中的 应用
电力系统稳定控制
01
02
03
负荷控制
通过安控装置实时监测电 网负荷，采取相应措施如 切负荷等，确保电力系统 稳定运行。
频率控制
安控装置能够监测电网频 率，通过自动调整发电机 出力等方式，维持系统频 率在允许范围内。
电压控制
通过安控装置对电网电压 进行监测和调整，保证电 压质量，提高电力系统的 稳定性。
安控装置在电网运行中的应用案例
通过多个实际案例，分析了安控装置在电网运行中的应用情况，包括在不同场景下的应用效果和 存在的问题。
学员心得体会分享
加深了对安控装置的理解
通过本次课程的学习，我对安控装置有了更深入的了解， 包括其基本概念、工作原理和在电网运行中的应用等。
提高了分析和解决问题的能力
在学习过程中，我通过分析案例和模拟实验等方式，提高了自己 分析和解决问题的能力，对今后的学习和工作有很大的帮助。
现状
目前，安控装置已经成为电力系统不可或缺的一部分，广泛 应用于发电、输电、配电等各个环节。同时，随着新能源、 智能电网等技术的快速发展，安控装置也在不断升级和完善 ，以适应电网运行的新需求和新挑战。
在电网运行中的重要性
保障电网安全稳定运行
电保护及安全自动装置运行
电保护及安全自动装置运行管理规定一、总则1、继电爱护与安全自动装置是保证电网安全运行、爱护电气设备的要紧装置，是组成电力系统整体的不可缺少的重要部分。
爱护装置配置使用不当或不正确操作，必将引起事故扩大，损坏电气设备，甚至造成整个电力系统崩溃瓦解。
因此，继电爱护人员与电网调度及基层单位运行人员一样，是电网生产第一线人员。
2、要加强对继电爱护工作的领导。
主管生产的领导要经常检查了解继电爱护工作情形，对其存在的重要问题应予组织督促解决，对由继电爱护引起的重大系统瓦解事故和全站停电事故负应有的责任。
二、继电爱护专业管辖设备范畴及职责（一）继电爱护专业负责爱护、检验的设备及内容：1、继电爱护装置：发电机、变压器、电动机电抗器、电力电容器、母线、线路的爱护装置等。
２、系统安全自动装置：自动重合闸、备用设备及备用电源自动投入装置、及其它保证系统稳固的自动装置等。
3、操纵屏、中央信号屏与继电爱护有关的继电器和元件。
4、从电流互感器、电压互感器二次侧端子开始到有关继电爱护装置的二次回路（对多油断路器或变压器等套管互感器，自端子箱开始）。
5、从继电爱护直流分路熔丝开始到有关爱护装置的二次回路。
６、从爱护装置到操纵屏和中央信号屏间的直流回路。
７、继电爱护装置出口端子排到断路器操作箱端子排的跳、合闸回路。
８、为继电爱护装置专用的高频通道设备回路。
（二）继电爱护专业应了解把握的设备及内容：１、被爱护电力设备的差不多性能及有关参数。
２、系统稳固运算结果及其对所管辖部分的具体要求。
３、系统进展规划及接线。
４、系统的运行方式及负荷潮流。
５、发电厂、变电站母线接线方式。
６、变压器中性点的接地点式。
７、断路器的差不多性能；其跳合闸线圈的起动电压、电流；跳、合闸时刻及其不同期时刻；辅助接点的工作情形。
８、直流电源方式（蓄电池、硅整流、电容储能跳闸）、滤波性能及直流监视装置。
９、电流、电压互感器变比、极性，安装位置；电流互感器的伏安特性。
电网继电保护及安全自动装置的配置选型原则
电网继电保护及安全自动装置的配置选型原则电网继电保护及安全自动装置是现代电网运行的紧要保障。
在电力系统运行中，继电保护和安全自动装置可以适时监测线路、变压器和其他设备的异常情况，并快速切除故障电源，保障电力系统的稳定运行。
本文将探讨电网继电保护及安全自动装置的配置选型原则。
1. 继电保护及安全自动装置的目的继电保护及安全自动装置是为了保证电力系统的牢靠性，防止涟漪效应和互感耦合效应的影响，确保设备的安全性，保障电力系统在突发情况下的安全运行。
在配置选型时，继电保护及安全自动装置的目的是必需明确的，这也是最基本的考虑因素之一、2. 电力系统的运行特点电力系统的运行特点是我们在配置继电保护及安全自动装置时必需了解的另一个关键因素。
电力系统的运行特点与其结构紧密相关，重要包括电压级别、电流、频率、断路容量、接地方式以及各种设备的型号、容量等方面。
只有充分了解这些运行特点，才能对继电保护及安全自动装置进行精准配置。
3. 继电保护及安全自动装置的选型在进行继电保护及安全自动装置的选型时，需要考虑以下几个方面：3.1 设备类型和数量电力系统中设备的类型和数量直接决议了所需的继电保护及安全自动装置的种类和数量。
一般情况下，继电保护和安全自动装置的种类和数量不仅要充足电力系统运行的需要，还要考虑故障判定精准度、响应速度、牢靠稳定等方面。
3.2 故障类型和位置电力系统中常见的故障类型包括过电压、欠电压、短路、接地故障等，而故障位置则是指故障发生在电力系统中哪个位置。
针对不同类型的故障和不同位置的故障，需要选用不同的继电保护及安全自动装置。
3.3 牢靠性和安全性在继电保护及安全自动装置的选型过程中，必需考虑其牢靠性和安全性。
这是特别紧要的，由于一旦显现故障，必需保证继电保护及安全自动装置能够正常运行，并且其配置方案不能提高电力系统的故障率。
3.4 经济性和可操作性在选用继电保护及安全自动装置时，需要考虑它的经济性和可操作性。
现代电网运行技术
在此基础上很快出现了原始的直流发电机、 低压直流电的输电线路（电压100－400V）. 但由于是直流电，且电压低，输送功率小， 输电距离短。
第一章 现代电力系统的基本特征
? 50年后，即1882年，出现了世界第一个 电力系统，即用蒸气机发出的电能通过 1500－2000V的输电线，将1.5KW的功 率输送到57km外，驱动水泵。它包含了发 电、输电、用电设备。因此可以说形成了 一个最简单的电力系统。
电力工程系
Department of Electrical Engineering
现代电网运行技术
North China Electric Power University
第一章 现代电力系统的基本特征
一、什么是电力系统 二、什么是现代电力系统 三、现代电力系统的优势和问题 四、现代电力系统的结构
第一章 现代电力系统的基本特征
? 根据目前的电网规划，2020年前后国家电 网将基本建成“四横六纵”的特高压骨干 网架，国家电网跨区输送容量将占全国装 机总容量的25％以上。
? 高压直流输电： 随着晶闸管的发展，高压 直流（HVDC）输电对大容量远距离输电更 具有吸引力。
? 当电力系统由于系统稳定的考虑而不适合 联网或系统的额定频率不相同时，HVDC可 以提供非同步联网。
? 500kV直流输电 测量用光学互感器
第一章 现代电力系统的基本特征
? 现代电网是以超高压电压等级形成主网架， 以国家、区域、省网分层的电压等级为结 构特点。大容量机组直接接入超高压主网， 使之有利于远距离输电，这样可以最大限 度的合理利用能源。我国形成全国联网的 进程是随着三峡水电厂的投产加快的。
现代电网运行技术(第四章安控装置)
第三章 提高电力系统稳定性的措施
如判断事 故前故障元件 的输送功率， 且三相开关跳 开，或功率突 变量。
第三章 提高电力系统稳定性的措施
各子装置仍然是逻辑式的，装在切机或 切负荷的执行端，由一定的逻辑电路组成， 当装置收到经通道传送的切机或切负荷指 令后，经过逻辑判断，跳开相应的线路开 关，切除一定量的机组或负荷。
第三章 提高电力系统稳定性的措施
4）为解决碧成线在重负荷下， 成县变一台主变故障，另一台主变过 负荷问题，在成县变电站装设过载远 方切机装置；在碧口水电厂振荡解列 装置增设切机和压出力功能。 功能：监视该站两台主变的运行 状态，当其中一台跳闸时，另一台主 变出现过载，则根据过载情况通过载 波通道向碧口水电厂振荡解列装置发 出压出力或切机命令；当发出压出力 或切机命令后，如果在规定的时间内 过载没有消除（可能通道等有问题）， 则直接跳开过载主变的220KV侧开关。
第三章 提高电力系统稳定性的措施
七十年代湖北电网就开始使用逻辑式安控装置， 用于丹江水电机组或送出线发生故障时，遥切湖 北东部地区负荷。到八十年代为解决葛洲坝电厂 电力送出问题，装设规模更大的逻辑联切装置， 当葛洲坝出线发生故障跳闸时，遥切湖北中部和 河南中北部负荷，形成了华北电网的逻辑式安全 稳定控制装置系统。
解决办法： 当220KV洋 周线单相瞬时故障，需要远 方切碧口水电厂1--2台机组 和石泉1--2台机组；当 220KV洋周线单相永久或三 相故障需远方切除碧口1-2台 机组和石泉1-2台机组，同时 解列110KV略马线。
第三章 提高电力系统稳定性的措施
为解决以上问题，装设逻 辑式安控装置。装置共分四 套，采用逻辑判别，主站在 洋县，当洋周线保护和开关 动作，分别向石泉发信（开 关量），经勉县变向碧口水 电厂发信（开关量）。碧口 和石泉水电厂根据开机方式， 运行人员投退压板。当3台机 运行时投切2台机压板，2台 机运行时投1台切机压板。

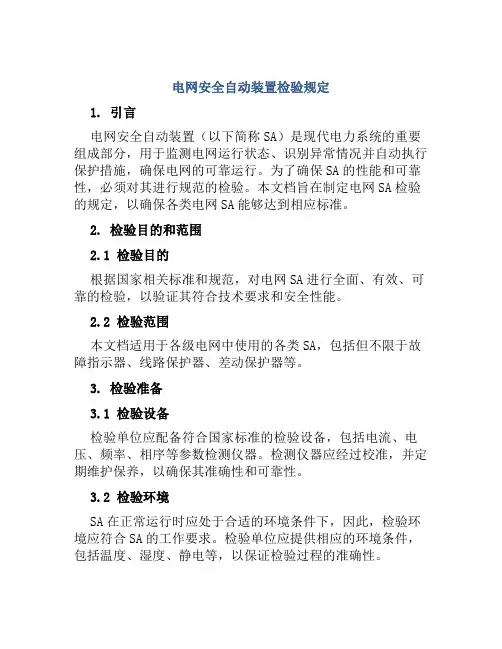

电网安全自动装置检验规定
电网安全自动装置检验规定1. 引言电网安全自动装置（以下简称SA）是现代电力系统的重要组成部分，用于监测电网运行状态、识别异常情况并自动执行保护措施，确保电网的可靠运行。
为了确保SA的性能和可靠性，必须对其进行规范的检验。
本文档旨在制定电网SA检验的规定，以确保各类电网SA能够达到相应标准。
2. 检验目的和范围2.1 检验目的根据国家相关标准和规范，对电网SA进行全面、有效、可靠的检验，以验证其符合技术要求和安全性能。
2.2 检验范围本文档适用于各级电网中使用的各类SA，包括但不限于故障指示器、线路保护器、差动保护器等。
3. 检验准备3.1 检验设备检验单位应配备符合国家标准的检验设备，包括电流、电压、频率、相序等参数检测仪器。
检测仪器应经过校准，并定期维护保养，以确保其准确性和可靠性。
3.2 检验环境SA在正常运行时应处于合适的环境条件下，因此，检验环境应符合SA的工作要求。
检验单位应提供相应的环境条件，包括温度、湿度、静电等，以保证检验过程的准确性。
3.3 检验人员检验人员应具备相关电力系统知识和检验经验，并熟悉SA的工作原理和技术要求。
他们应接受相关培训，以提高其专业水平，并具备独立、客观、公正地完成检验工作的能力。
4. 检验内容和方法4.1 检验内容根据电网SA的类型和技术要求，检验包括以下内容： -对SA的外观和连接进行检查，确保其完好无损； - 对SA的电气参数进行测量和验证，包括额定电压、工作电流、动作时间等； - 对SA的保护功能进行测试，包括故障检测、跳闸操作等； - 对SA的可靠性和低压控制进行评估，确保其在各种工作条件下的正常运行； - 对SA的通信功能进行检验，包括与监控系统的连接、数据传输等。
4.2 检验方法检验可以采用以下方法进行： - 目测检查：对SA的外观、连接器、标志、绝缘状况等进行目测，以确保其完好无损； - 电气参数测量：使用电流表、电压表等测量设备，对SA的电气参数进行测量和验证； - 故障模拟：通过人工模拟各种电网故障情况，测试SA的故障检测和跳闸功能； - 可靠性评估：对SA在不同负载和工作条件下进行长时间运行测试，评估其可靠性并记录数据； - 通信测试：使用专用测试设备，对SA的通信功能进行测试，并验证与监控系统的连接情况。
电力系统安全稳定控制装置及应用PPT教案
一、严格质量保证
我们公司对任何产品的生产流程都是： 元器件筛选 单板测试 整机测试 整屏测试 静态模拟试验：包括数字仿真试验 动态模拟试验：针对稳控装置和高压保护 系统联合调试：针对稳控系统
一、严格质量保证
以上所有流程全部在公司本部生产部门完 成并且可控，而且所有流程都是按照现代高科技 企业的管理模式进行管理，由多个部门（研发、 工程调试、质量管理）先后负责质量把关。
RCS-993C低频振荡检测统作装再为同置电期力的系控统制发措生施低。频功率振荡(同步
RCS-994A、B频率电压振R紧C荡急S-)9时控94的制A检主装要测置用或于控低制频装低置压。减载或低频
RTSCCS稳-9定93控D制、在E失线步预解决列策立 基 T与低R以系将功SC足 础压外C频失能S统解，系于 ，-步集9率9列还统现 以解中4电、具B在 实目列在除低有压功同最 用前了频过能一新 为已紧具自频与装的 主通有急启切频置技；过低动机控率中频术项水，电实制、和目轮过压现低装发频现鉴紧。压电或有定置急控机过的，控制组压制实成功。解际为能列。
一台主机最多配置四台从机， 每台从机通过逻辑CPU上的 多模光纤口与主机通信。
屏内 2M光
纤
每台从机能采集6个单元的三相 电流和三相电压，共36路模拟量。 提供25个弱电开入或20个强电开 入。
每台从机能提供13组独立出口， 每组2副接点。在某些功能中可 通过组态整定控制接点的输出。
RCS-992主机主要功能
荣获2005年度“中国电力科学技术奖”二 等奖。
本装置总结继承了国内外先进的稳定控制技术， 结合中国电网的特点和习惯，在本公司高压微 机保护成熟的硬件平台基础上，整合当今世界 上最新的嵌入式计算机系统技术和通信技术， 针对西电东送、南北互供、大区联网稳定控制 的需要，研究开发了一系列新的产品，能够更 好地满足大型电力系统不断发展的需要。
现代电网运行技术安控装置50页PPT
15、机会是不守纪律的。——雨果
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
现， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
Thank you
电力行业智能化电网运行与维护方案
电力行业智能化电网运行与维护方案第一章智能化电网概述 (2)1.1 智能化电网的定义 (2)1.2 智能化电网的发展趋势 (2)第二章智能化电网运行原理 (3)2.1 智能化电网的运行机制 (3)2.2 智能化电网的技术特点 (4)第三章智能化电网监控系统 (4)3.1 监控系统的构成 (4)3.1.1 数据采集与传输模块 (4)3.1.2 数据处理与分析模块 (5)3.1.3 用户界面与交互模块 (5)3.1.4 系统管理与维护模块 (5)3.2 监控系统的运行与维护 (5)3.2.1 运行管理 (5)3.2.2 维护管理 (5)第四章智能化电网保护系统 (6)4.1 保护系统的功能 (6)4.2 保护系统的运行与维护 (6)第五章智能化电网调度系统 (7)5.1 调度系统的结构 (7)5.2 调度系统的运行与维护 (7)5.2.1 运行管理 (7)5.2.2 维护管理 (7)第六章智能化电网通信系统 (8)6.1 通信系统的设计 (8)6.1.1 设计原则 (8)6.1.2 系统架构 (8)6.1.3 关键技术 (9)6.2 通信系统的运行与维护 (9)6.2.1 运行管理 (9)6.2.2 维护管理 (9)第七章智能化电网设备管理 (9)7.1 设备的智能化改造 (9)7.2 设备的运行与维护 (10)第八章智能化电网安全管理 (11)8.1 安全管理的原则 (11)8.2 安全管理的实施 (11)8.2.1 安全风险识别与评估 (11)8.2.2 安全预警与应急响应 (12)8.2.3 安全培训与宣传教育 (12)8.2.4 安全管理制度建设 (12)8.2.5 法律法规遵循与监督 (12)第九章智能化电网故障处理 (12)9.1 故障处理的流程 (12)9.2 故障处理的策略 (13)第十章智能化电网未来发展 (13)10.1 智能化电网的发展前景 (14)10.2 智能化电网的挑战与对策 (14)第一章智能化电网概述1.1 智能化电网的定义智能化电网，是指在传统电网基础上，通过集成现代信息技术、通信技术、自动控制技术、网络技术等先进技术，对电网的发电、输电、变电、配电和用电等环节进行智能化改造，实现电力系统的高效、安全、环保、可靠运行的电力系统。
现代电网运行技术(电磁环网)资料
现代电网运行技术
North China Electric Power University
第四章 电磁环网的运行与控制
电磁环网：不同电压 等级组成的网络，通过 两端变压器磁回路的联 接而形成的环网。 对于同一电压等级的 网络，由于没有磁的联 系，因此不叫电磁环网， 而叫电力环网。
第四章 电磁环网的运行与控制
1、高低压电磁环网对系统造成的不利影 响 为了充分说明打开电磁环网运行更为有利 的论点。首先需要对线路的传输能力作全面 地分析。影响线路传输能力的因素有二，即 通过线路导线的热稳定电流和线路可能传输 的有功功率。
第四章 电磁环网的运行与控制
(1)导线的热稳定电流 这是线路传输容 量的一个绝对限制条件。通过导线的最大电 流必须低于其热稳定的最大值。 在实际运行中，为了充分利用导线的热 稳定传输能力，特别对于供电电压高一级的 线路，往往按外界温度，较为精确的规定允 许的最大电流传输能力，在负荷高峰期传送 较大的电力，这是一些电网常见的做法。
事例： 1984年，华北电网各联络线为220kV电网
第四章 电磁环网的运行与控制
1985年华北电网500kV大房Ⅱ线和500kV 神大线投入，形成了220/500kV神大—神万 线电磁环网、220/500kV大房Ⅰ--大房Ⅱ电磁 环网和电磁大环网。如图：
第四章 电磁环网的运行与控制
在我国电力系统中，电磁环网的运行对电力系统 的安全运行带来了安全隐患。早在1981年7月的 全国电网稳定会议上。在水利电力部生产司 《1970~1981年全国稳定破坏事故》报告中，统 计了11年间由于220/110kV高低压电磁环网造成 的电力系统事故占到了26%。因此会议大声疾呼， 应打开高低压电磁环网运行，之后各地区陆续开 断了这些电压等级的电磁环网。1981年我国制定 了《电力系统安全稳定导则》。
智能电网建设与运维规范
智能电网建设与运维规范第1章智能电网概述 (3)1.1 智能电网的定义与特点 (3)1.1.1 定义 (3)1.1.2 特点 (3)1.2 智能电网的发展历程与趋势 (4)1.2.1 发展历程 (4)1.2.2 发展趋势 (4)1.3 智能电网的关键技术 (4)第2章智能电网规划与设计 (5)2.1 智能电网规划原则与方法 (5)2.1.1 规划原则 (5)2.1.2 规划方法 (5)2.2 智能电网设计方案 (5)2.2.1 总体设计 (6)2.2.2 子系统设计 (6)2.3 智能电网设备选型与配置 (6)2.3.1 设备选型原则 (6)2.3.2 设备配置 (6)第3章智能电网基础设施建设 (6)3.1 电力系统自动化 (6)3.1.1 概述 (6)3.1.2 自动化系统架构 (7)3.1.3 关键技术 (7)3.2 通信与信息网络 (7)3.2.1 概述 (7)3.2.2 网络架构 (7)3.2.3 关键技术 (7)3.3 分布式能源与储能技术 (7)3.3.1 概述 (7)3.3.2 分布式能源 (8)3.3.3 储能技术 (8)3.3.4 能量管理系统 (8)第4章智能电网调度与控制 (8)4.1 智能调度系统 (8)4.1.1 系统架构 (8)4.1.2 数据采集与处理 (8)4.1.3 调度策略与优化 (8)4.1.4 故障处理与恢复 (9)4.2 高级配电自动化 (9)4.2.1 配电网结构优化 (9)4.2.2 分布式电源接入 (9)4.2.3 集成化保护与控制 (9)4.2.4 远程控制与维护 (9)4.3 需求侧管理 (9)4.3.1 负荷预测 (9)4.3.2 需求响应 (9)4.3.3 能效管理 (9)4.3.4 用户互动 (9)第5章智能电网安全防护 (10)5.1 智能电网安全策略 (10)5.1.1 安全目标 (10)5.1.2 安全体系 (10)5.1.3 风险评估与管理 (10)5.2 网络安全防护技术 (10)5.2.1 防火墙技术 (10)5.2.2 入侵检测与防御系统 (10)5.2.3 安全审计 (10)5.2.4 数据加密与传输 (10)5.3 设备与数据安全 (10)5.3.1 设备安全管理 (10)5.3.2 数据安全管理 (10)5.3.3 数据备份与恢复 (11)5.3.4 安全防护设备部署 (11)第6章智能电网运维管理 (11)6.1 运维组织与管理体系 (11)6.1.1 运维组织架构 (11)6.1.2 管理体系 (11)6.2 运维流程与规范 (11)6.2.1 运维流程 (11)6.2.2 运维规范 (11)6.3 智能巡检与维护 (12)6.3.1 智能巡检 (12)6.3.2 智能维护 (12)6.3.3 智能化技术应用 (12)第7章智能电网设备检测与评估 (12)7.1 设备检测技术 (13)7.1.1 检测方法 (13)7.1.2 检测技术 (13)7.2 设备状态评估 (13)7.2.1 评估方法 (13)7.2.2 评估模型 (13)7.3 预防性维护策略 (13)7.3.1 维护策略制定 (13)7.3.2 维护策略实施 (13)7.3.3 维护效果评估 (14)第8章智能电网与新能源接入 (14)8.1 新能源发展现状与趋势 (14)8.1.1 国际新能源发展概况 (14)8.1.2 我国新能源发展现状 (14)8.1.3 新能源发展趋势 (14)8.2 新能源并网技术 (14)8.2.1 风电并网技术 (14)8.2.2 太阳能并网技术 (14)8.2.3 储能技术 (14)8.3 智能电网与新能源互动 (15)8.3.1 智能电网对新能源的支撑作用 (15)8.3.2 新能源在智能电网中的应用 (15)8.3.3 智能电网与新能源协同发展 (15)第9章智能电网与能源互联网 (15)9.1 能源互联网概述 (15)9.2 智能电网与能源互联网的融合 (15)9.3 智能电网在能源互联网中的作用 (15)第10章智能电网案例分析与发展展望 (16)10.1 国内外智能电网案例分析 (16)10.1.1 国内智能电网案例 (16)10.1.2 国外智能电网案例 (16)10.2 智能电网发展面临的挑战与机遇 (17)10.2.1 挑战 (17)10.2.2 机遇 (17)10.3 智能电网未来发展趋势与展望 (17)10.3.1 技术发展趋势 (17)10.3.2 市场与产业展望 (18)10.3.3 政策与管理创新 (18)第1章智能电网概述1.1 智能电网的定义与特点1.1.1 定义智能电网，又称智能化电网，是基于现代信息技术、通信技术、自动控制技术、物联网技术等先进技术，实现电力系统的高效、安全、环保、可靠运行，为用户提供优质服务的现代化电网。
电力系统安全稳定控制装置及应用
02 智能控制算法：采用先进的控制算法，实现对电力系统 的实时监控和智能调节
03 智能传感器：利用先进的传感器技术，实现对电力系统 状态的实时监测和故障诊断
04 智能决策支持系统：利用先进的数据分析和人工智能技术， 实现对电力系统运行状态的智能分析和决策支持
智能控制：采用智能控 制技术，实现对电力系 统的优化控制
04
安全可靠：采用安全可 靠的技术，确保电力系 统的安全稳定运行
2
电力系统安全稳 定控制的应用
电网调度
电网调度是电力系统安全稳定控制的 01 重要组成部分
电网调度的主要任务是保证电力系统 0 2 的安全、稳定、经济运行
电网调度需要实时监控电力系统的运 0 3 行状态，及时发现和处理异常情况
绿色化控制
减少能源消耗：通过优化控制策略，降低电力系 统的能源消耗
提高能源效率：采用高效节能技术，提高电力系 统的能源利用效率
减少环境污染：通过减少污染物排放，降低对环 境的影响
提高可再生能源的利用：提高可再生能源在电力 系统中的占比，降低对化石能源的依赖
谢谢
行状态，自动调整发电机 的出力、无功补偿装置的 投入等，以保持电网的稳 定运行。
04 控制装置还可以与其他电
网设备进行通信，实现电 网的协同控制，提高电网 的安全稳定水平。
技术特点
01
实时监测：对电力系统 进行实时监测，及时发 现异常情况
02
快速响应：在发现异常 情况后，能够快速响应 并采取措施
03
集成化控制
01
集成化控制技术：将多个控制 功能集成到一个系统中，提高 控制效率和稳定性
电力系统的安全稳定控制装置【浅谈安全稳定控制装置在电力系统的实际应用】
电力系统的安全稳定控制装置【浅谈安全稳定控制装置在电力系统的实际应用】摘要：我国电力系统网架结构还比较薄弱，安装稳定控制装置是提高电网安全稳定运行的重要手段。
稳定控制系统是确保电网安全稳定运行的重要技术措施。
随着电网的发展、电压等级的提高和大功率远距离输电运行方式的出现，对系统安全稳定运行提出了更高的要求。
除了要建立一个结构合理、联系紧密的电网来满足电网安全稳定运行的要求之外，还需要建立合理完善的电网安全稳定控制系统来尽量弥补由于资金不足等原因造成的电网一次系统的缺陷以及事故情况下的紧急控制。
本文以河南郑州联变过载远切负荷稳控系统为例子浅析了安全稳定控制装置在电力系统的实际应用。
关键词：电力系统；安全稳定控制1.概述随着我国电力系统的扩大和发展，区域联网和大范围电能转移的进行，电力系统对电网安全稳定控制的要求越来越高。
在我国,许多传统的就地控制模式,如简单的线路故障联锁切机、切负荷由于其技术性能落后、经济性差等缺点已越来越不适应现代大电网的安全性与经济性的要求。
开发研制智能化、多功能区域电网安全稳定紧急控制装置是现代电网安全稳定运行的迫切需要。
2.稳定控制装置的基本要求要研究和开发更多更好的安全稳定控制装置（系统），应该明确对这类装置（系统）的基本要求，“继电保护和安全自动袋置技术规程”中对安全自动装置提出了四项基本要求，即可靠性、选择性、灵敏性和速动性。
2.1安全稳定控制装置的可靠性靠性是指装置该动作时动作，不该动作时不动作。
该动作时不动作为拒动，不该动作时动作为误动。
对于稳定控制装置其可靠性是指在如上确定的动作条件下，通过采取一定措施所保证的动作的信赖性和安全性。
2.2安全稳定控制措施投入后对维特安全稳定运行的有效性稳控装置动作后，一旦控制量不足，系统仍将失稳，起不到稳定拄制的作用或作用很小，由于目前系统一般备用容量较多，局部机组多切或功率过切，一般不会造成负荷损失，对于切负荷控制，一般也选择二、三类非重要负荷切除，不会造成较大影响，因而为强调控制的有效性要求，宁过控，勿不足。
现代电网运行技术安控装置
第三章 提高电力系统稳定性的措施
但是，由于初级智能型微机安控装置只采集一个点的 状态信息（主站安装处），不能采集系统多处状态信息，而 且只接收或传送单方向的跳闸信号，主站给子站发信，不知 子站是否收到，所以它对系统的判别是不全面的。
第三章 提高电力系统稳定性的措施
不能进行优化切机或切负荷。由于切机或切负 荷量是由离线仿真计算得到的，必然与实际运行情 况有误差，因此一般偏于保守，切负荷量较大。另 外，该装置使用范围有一定的局限性，不能很好的 完成区域电网的稳定控制。
第三章 提高电力系统稳定性的措施
问题：
当碧口水电厂、石泉水电 厂2--3台机组运行时， 220KV洋周线单相瞬时故障， 陕南电网与系统失步；洋周 线单相永久或三相故障系统 失步，且110KV略马线过负
荷。
第三章 提高电力系统稳定性的措施
解决办法： 当220KV洋 周线单相瞬时故障，需要远 方切碧口水电厂1--2台机组 和石泉1--2台机组；当 220KV洋周线单相永久或三 相故障需远方切除碧口1-2台 机组和石泉1-2台机组，同时 解列110KV略马线。
第三章 提高电力系统稳定性的措施
事例： 2001年甘肃 碧口地区电 网220KV碧 成线安全自 动装置就属 于该型安控 装置，如图：
第三章 提高电力系统稳定性的措施
碧口地区电网存在如下 稳定问题：
1）当220KV碧成线在一 定的输送功率下，发生单相 瞬时故障，需立即切除碧口 电厂一台机，方可保持该系 统的稳定。
第三章 提高电力系统稳定性的措施
为解决以上问题，装设逻辑式 安控装置。装置共分四套，采用逻 辑判别，主站在洋县，当洋周线保 护和开关动作，分别向石泉发信 （开关量），经勉县变向碧口水电 厂发信（开关量）。碧口和石泉水 电厂根据开机方式，运行人员投退 压板。当3台机运行时投切2台机 压板，2台机运行时投1台切机压 板。
电力系统保护装置与安全运行
电力系统保护装置与安全运行随着电力行业的快速发展，电力系统的安全运行日益重要。
电力系统保护装置作为保障电力系统安全运行的重要组成部分，其在电力系统中的作用至关重要。
本文将从电力系统保护装置的定义、分类、原理等方面，详细论述电力系统保护装置与安全运行。
一、电力系统保护装置的定义与分类1. 定义：电力系统保护装置指的是一种能够识别电力系统故障或异常状况，并采取相应措施保护电力系统安全运行的装置。
电力系统保护装置通过监测电力系统的电压、电流等参数的变化，及时检测到电力系统中可能出现的故障，从而采取相应的保护措施，避免故障扩大，并及时隔离故障设备，保障电力系统的持续供电。
2. 分类：根据保护装置的功能和作用，可以将电力系统保护装置分为以下几类：a. 过电流保护装置：用于检测电力系统中的过电流情况，当电流超过设定值时，保护装置能够及时切除电源，防止电流过大导致设备损坏或电路短路。
过电流保护装置广泛应用于配电系统和输电系统中。
b. 欠电压保护装置：用于检测电力系统中的欠电压情况，保护装置能够及时发出警报并采取保护措施，避免因电压不足而导致设备故障或停电。
c. 过电压保护装置：用于检测电力系统中的过电压情况，保护装置能够及时切除电源，避免因电压过高而导致设备损坏或电击事故。
d. 差动保护装置：主要用于输电系统和发电系统中，通过对电流差值的检测来判断设备是否故障，并及时切除电源，保证电力系统的安全运行。
e. 隔离开关：用于隔离故障设备，切断故障电路，保护电力系统其他设备的安全运行。
二、电力系统保护装置的原理与工作方式1. 原理：电力系统保护装置通过对电力系统参数的监测，如电流、电压等参数的变化，通过与事先设定的保护设置进行比较，判断电力系统是否发生故障或异常情况。
若电力系统发生故障或异常，保护装置将及时切除电源或采取其他相应的保护措施，保障电力系统的安全运行。
2. 工作方式：电力系统保护装置通常采用微处理器技术进行监测与保护控制。
安全稳定控制装置在电力系统的应用
安全稳定控制装置在电力系统的应用安全稳定控制装置在电力系统的应用摘要：随着电网网架结构的不断壮大，电网的安全可靠运行变的越来越重要，安全稳定控制装置在电网的应用，极大的保证了电网的安全可靠运行。
文中从安全稳定控制装置的发展历程、分类、功能、安装配置、通信连接等方面，简述安全稳定控制装置在电力系统的应用。
关键词：电力系统系统运行安全稳定控制装置中图分类号：F407.61文献标识码：A 文章编号：前言1 电力系统电力系统的主体结构有电源（水电站、火电厂、核电站等发电厂），变电所（升压变电所、负荷中心变电所等），输电、配电线路和负荷中心。
各电源点还互相联接以实现不同地区之间的电能交换和调节，从而提高供电的安全性和经济性。
2 系统运行系统运行指系统的所有组成环节都处于执行其功能的状态。
电力系统的基本要求是保证安全可靠地向用户供应质量合格、价格便宜的电能。
所谓质量合格，就是指电压、频率、正弦波形这 3个主要参量都必须处于规定的范围内。
电力系统的规划、设计和工程实施虽为实现上述要求提供了必要的物质条件，但最终的实现则决定于电力系统的运行。
实践表明，具有良好物质条件的电力系统也会因运行失误造成严重的后果。
例如，1977年7月13日,美国纽约市的电力系统遭受雷击，由于保护装置未能正确动作，调度中心掌握实时信息不足等原因，致使事故扩大，造成系统瓦解，全市停电。
事故发生及处理前后延续25小时，影响到900万居民供电。
据美国能源部最保守的估计，这一事故造成的直接和间接损失达3.5亿美元。
60～70年代，世界范围内多次发生大规模停电事故，促使人们更加关注提高电力系统的运行质量，完善调度自动化水平。
3 安全稳定控制装置的应用3.1 安全稳定控制装置的发展历程随着国家经济的高速发展，用户负荷的不断增长，电网作为输送和分配电能的中间环节，亦在不断的发展、不断的改进，以满足用户的需求。
20世纪80年代，我国以行政区划分为基础逐步发张，开始形成区域电网。
电网稳定及安全自动装置
电网稳定及安全自动装置第一部分存在问题及安自解决措施第二部分电网稳定管理及现场运行管理第三部分安全自动装置基本知识第四部分新疆电网稳控系统介绍第五部分区域稳控系统调度运行规程第一部分存在问题及安自解决措施全疆电网接线简图新疆电网运行特点：能源分布、潮流随季节的变化、网架特点、稳定突出的问题电网存在的问题一、电压及频率稳定问题：玉莎线、远青断面断开等事故，将造成部分地区电网与主系统解列，存在电压及频率稳定问题。
单一输电线路，单一变电站供电情况较多。
电网存在的问题二、线路N-1过载问题：夏大：220kV远青一线、皇林双线、通奎双线、奎沙线、奎石西线、宁宫线、宁昌线、二八线、热头线、梁米线、矸化线、八矸线、池天线、池吉一线、乌矸线、乌米线、达托双线、库台二线。
冬大：220kV通奎双线、宁宫线、宁昌线、二八线、梁米线、八矸线、矸化线、台牙一线、热头线、乌矸线、库台二线。
三、主变过载问题：夏大：220kV龟兹变、头屯河变、皇宫变、青年变、奎屯变、克变、红帆变、阿拉沟变、铁厂沟变、米泉变、龙岗变、化工园变、昌吉变、龙岗变、金沙变、楼兰变、交河变、昭阳变、天光电厂#5、#6变。
其中过1.5陪主变容量的主变：天光电厂#5、#6变（1.65）、头屯河变（1.70）、龟兹变（1.95）。
冬大：220kV阿克苏变、头屯河变、青年变、奎屯变、楼兰变、化工园变、龙岗变、库尔勒变、金沙变、莎车变、龟兹变、玉龙变、天光电厂#5、#6变。
其中过1.5陪主变容量的主变：阿克苏变（1.59）、天光电厂#5、#6变（1.77）、头屯河变（1.89）。
电网存在的问题电网存在的问题四、功角稳定问题：乌北-五彩湾（东方希望）投运前，东方希望电厂、宜化电厂一台机组跳闸（失磁），昌吉东部地区电压失稳，继而引发功角失稳。
220kV丰泉一二线、通克线+野石东线（、通皇线+奎皇线存在暂态稳定问题，主要是传输功率过大，相关线路故障后暂态电压失稳引发的功角失稳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章 提高电力系统稳定性的措施
比较： 较高级智能型微机安控系统与逻辑式、 初级式安控装置相比较，由于它是多点采 集信息并按照控制策略表进行实时判断， 因此它能较全面的对电网运行方式和故障 状态进行实时识别，由控制策略表得到的 控制量相对较精确、智能水平相对较高。
第三章 提高电力系统稳定性的措施
解决办法： 当220KV洋 周线单相瞬时故障，需要远 方切碧口水电厂1--2台机组 和石泉1--2台机组；当 220KV洋周线单相永久或三 相故障需远方切除碧口1-2台 机组和石泉1-2台机组，同时 解列110KV略马线。
第三章 提高电力系统稳定性的措施
为解决以上问题，装设逻 辑式安控装置。装置共分四 套，采用逻辑判别，主站在 洋县，当洋周线保护和开关 动作，分别向石泉发信（开 关量），经勉县变向碧口水 电厂发信（开关量）。碧口 和石泉水电厂根据开机方式， 运行人员投退压板。当3台机 运行时投切2台机压板，2台 机运行时投1台切机压板。
第三章 提高电力系统稳定性的措施
当我们对系统进行计算分析后，发现系统 在某种运行方式存在稳定问题或过负荷等 问题，而一次系统无法解决或时间不允许 时，我们就要求助于二次系
稳定控制早期使用的就是我们前面讲的 简单的分散的就地控制。这种技术的发展 一是随着电网的发展对安全、稳定控制提 出新的要求，二是随着计算机技术的发展， 使一些较为复杂的控制功能得以实现。目 前，我们国内已经投入运行或正在研究实 施的安全稳定控制装置按其实现手段、智 能化水平可分为四种类型，
第三章 提高电力系统稳定性的措施
如判断事 故前故障元件 的输送功率， 且三相开关跳 开，或功率突 变量。
第三章 提高电力系统稳定性的措施
各子装置仍然是逻辑式的，装在切机或 切负荷的执行端，由一定的逻辑电路组成， 当装置收到经通道传送的切机或切负荷指 令后，经过逻辑判断，跳开相应的线路开 关，切除一定量的机组或负荷。
第三章 提高电力系统稳定性的措施
碧口地区电网存在如下 稳定问题： 1）当220KV碧成线在一 定的输送功率下，发生单相 瞬时故障，需立即切除碧口 电厂一台机，方可保持该系 统的稳定。 2）当碧成线因故障三相 跳开，碧口水电厂频率过高， 需切除并入碧成线运行机组 的其中一台，可保持碧口水 电厂机组的稳定。
第三章 提高电力系统稳定性的措施
不能进行优化切机或切负荷。由于切机 或切负荷量是由离线仿真计算得到的，必然 与实际运行情况有误差，因此一般偏于保守， 且负荷量较大。另外，该装置使用范围有一 定的局限性，不能很好的完成区域电网的稳 定控制。
第三章 提高电力系统稳定性的措施
事例： 2001年甘肃 碧口地区电 网220KV碧 成线安全自 动装置就属 于该型安控 装置，如图：
事例： 80年代陕 西电网曾 经运行一 套逻辑判 别安控装 置，如图：
第三章 提高电力系统稳定性的措施
问题： 当碧口水电厂、石泉 水电厂2--3台机组运行时， 220KV洋周线单相瞬时 故障，陕南电网与系统 失步；洋周线单相永久 或三相故障系统失步， 且110KV略马线过负荷。
第三章 提高电力系统稳定性的措施
第三章 提高电力系统稳定性的措施
5）为解决碧成线重负荷情况 下，110KV江天、长七线一回线跳 闸，另一回线可能过负荷问题，在 江洛和长道变电站各装设一套过载 解列装置。 功能：监视江天线、长七线运 行状态，当由于一回线跳闸引起另 一回线路过载时，根据过载情况向 线路的本站侧发告警或解列命令。 如果在规定的时间内过载没有消除， 则发出命令跳开该线路的背侧线路。
电气与电子工程学院
现代电网运行技术
North China Electric Power University
第三章 提高电力系统稳定性的措施
五、安全自动控制装置的应用 （安全稳定控制装置、稳定控制装置、安控 装置、稳控装置、安自装置）
第三章 提高电力系统稳定性的措施
安全自动装置的研究和应用是随着电网的 不断发展而发展的一种提高电网安全、稳 定水平的辅助技术。这种辅助技术是以提 高系统的安全、稳定水平为主要目的，所 以我们把这一类装置也叫做安全、稳定控 制装置（安自装置或安控装置）。
第三章 提高电力系统稳定性的措施
为了解决以上问题，保证碧口电厂在丰水 期功率顺利送出，在碧成线装设了安全自动 装置，考虑到该地区的通信通道为载波通道， 可靠性相对较差，但计算机技术已得到长足 的发展，确定采用初级智能型微机安控装置。
第三章 提高电力系统稳定性的措施
1）为解决碧口单相瞬时
故障时碧成线的稳定问题， 提高碧成线暂态稳定水平， 在碧口电厂装设连锁切机装 置。 功能：监视碧成线输送 功率，当碧成线P≥某一功率 值（160MW），若碧成线发 生单相瞬时故障，在继电保 护和开关动作的同时（单相 跳开），联切碧口水电厂一 台机。
第三章 提高电力系统稳定性的措施
逻辑式安控装置最大的缺点是，装置 不能采集系统的实际信息，不能根据系统 的实际情况进行判别，只能根据保护和开 关的动作信号作为启动信号，再根据逻辑 判别和就地信号，启动安控装置动作。当 系统运行方式变化时，由运行人员进行投 退压板。
第三章 提高电力系统稳定性的措施
第三章 提高电力系统稳定性的措施
2）为解决碧成线因
故障三相跳开后， 碧口 水电厂频率过高问题， 在碧口水电厂装设高频 切机装置。该装置取频 率上线为51.5HZ(当地 值),，当机组频率达到整 定值时，切碧口水电厂 一台机组。
第三章 提高电力系统稳定性的措施
3）为解决丰水期碧
成线按静稳定水平运行 时，该系统发生任意故 障时的稳定问题，在碧 口水电厂装设振荡解列 装置。当碧口水电厂机 组与主系统间发生振荡 时，解列碧成线。
第三章 提高电力系统稳定性的措施
逻辑式切负荷安全稳定控制装置、初级 智能型微机切负荷安控装置、较高智能型 微机安控装置和高智能微机安控装置。在 四类安控装置的实施中，也有时伴有就地 控制装置的配合（高频切机、过电压解列 等等）。
第三章 提高电力系统稳定性的措施
1、逻辑式安控装置 逻辑式切负荷装置的原理较为简单，装 置通常以某一个电厂或某一个变电站保护 和开关动作信息作为装置的启动信号，根 据机组或线路保护和开关动作的多少，经 逻辑电路进行逻辑判别，下达若干个命令 （切负荷、切机）。
第三章 提高电力系统稳定性的措施
4）为解决碧成线在重负荷下， 成县变一台主变故障，另一台主变过 负荷问题，在成县变电站装设过载远 方切机装置；在碧口水电厂振荡解列 装置增设切机和压出力功能。 功能：监视该站两台主变的运行 状态，当其中一台跳闸时，另一台主 变出现过载，则根据过载情况通过载 波通道向碧口水电厂振荡解列装置发 出压出力或切机命令；当发出压出力 或切机命令后，如果在规定的时间内 过载没有消除（可能通道等有问题）， 则直接跳开过载主变的220KV侧开关。
第三章 提高电力系统稳定性的措施
初级智能型微机安控装置与逻辑式安控 装置比较：由于它具备一定的智能化，当 系统运行方式变化时，它能适应运行方式 的变化并根据实际潮流情况做出正确判断， 给生产运行人员带来很大方便。
第三章 提高电力系统稳定性的措施
但是，由于初级智能型微机安控装置只采集一 个点的状态信息（主站安装处），不能采集系统多 处状态信息，而且只接收或传送单方向的跳闸信号， 主站给子站发信，不知子站是否收到，所以它对系 统的判别是不全面的。
第三章 提高电力系统稳定性的措施
较高级智能型微机切负荷控制系统对通
道要求较高，通道分为命令通道和数据通 道，所有命令都是双方向工作，用于主站 向子站下达控制命令，子站向主站传送执 行情况（主要开关量信息）。
第三章 提高电力系统稳定性的措施
较高级智能型微机安控系统采用“控制 策略表”进行实时决策，控制系统的智能 化和很高的实时性是靠存放在主站计算机 内的一张“控制策略表”来实现的。所谓 控制策略表，是事先对电网各种可能的运 行方式和故障类型进行预想，并进行大量 的离线方式计算，求出相应的控制措施， 然后制成表格形式存放在计算机中。
第三章 提高电力系统稳定性的措施
命令一般2～3级，通过载波或微波通道将 命令送到执行端，执行端收到切机切负荷命 令后，经过逻辑判断（加就地判别）跳开相 应的出线开关，切除一定数量的负荷或电源。 各点的逻辑装置中，有许多压板可随时投运 或退出。
第三章 提高电力系统稳定性的措施
逻辑式远方安控装置是国内使用较早的 安全稳定控制装置，它是由晶体管逻辑电 路组成。
第三章 提高电力系统稳定性的措施
当电网发生故障时，计算机利用采集到 的正常运行方式和故障信息，采取“对号 入座”的方式直接查找控制策略表，求得 相应的控制措施，给各子站发出相应的切 机或切负荷命令。
第三章 提高电力系统稳定性的措施
为了增加切机或切负荷控制系统的可靠 性，不论是主站还是子站，控制启动都分 为通道正常和不正常两种情况。通道正常 时，控制由主站发出的信号启动，并用当 地信号进行校核。通道不正常时，各装置 以当地信号校核条件作为启动条件。
第三章 提高电力系统稳定性的措施
略马线略阳侧装设过 负荷解列装置，采用就地 判别，当装置检测出略马 线过负荷电流值达到整定 值时，装置动作，跳开略 马线。 该装置为碧口水电厂 和石泉水电厂在丰水季节 的水电送出起到了很大的 作用,但一直未动作。
第三章 提高电力系统稳定性的措施
2、初级智能型微机安控装置 初级智能型安控装置有一个主装置和若 干个子装置组成，主装置具有一定的人工智 能，由计算机来实现，当系统发生故障时， 它可根据实际运行情况，经过一定的智能判 断，决定是否要启动切机或切负荷装置发出 切机或切负荷命令。
第三章 提高电力系统稳定性的措施
为解决以上5种问题，碧 成线安全自动装置包括：碧口 水电厂振荡解列、过频切机、 线路保护动作联切机组、接收 成县变信号压出力或切机装置； 成县变电站过载远方压出力、 切机装置；长道和江洛变电站 过载解列装置。以上装置均为 微机型装置。由于装置只接收 或传送单方向的动作信号，因 此为初级智能型安控装置。
