福建省福州市八县一中2019-2020学年高二年上学期期末联考物理试卷及答案

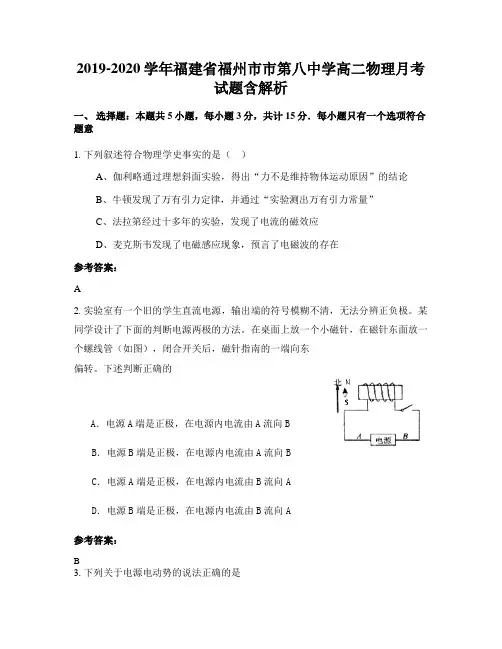

2019-2020学年福建省福州市市第八中学高二物理月考试题含解析
2019-2020学年福建省福州市市第八中学高二物理月考试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 下列叙述符合物理学史事实的是（）A、伽利略通过理想斜面实验，得出“力不是维持物体运动原因”的结论B、牛顿发现了万有引力定律，并通过“实验测出万有引力常量”C、法拉第经过十多年的实验，发现了电流的磁效应D、麦克斯韦发现了电磁感应现象，预言了电磁波的存在参考答案：A2. 实验室有一个旧的学生直流电源，输出端的符号模糊不清，无法分辨正负极。
某同学设计了下面的判断电源两极的方法。
在桌面上放一个小磁针，在磁针东面放一个螺线管（如图），闭合开关后，磁针指南的一端向东偏转。
下述判断正确的A．电源A端是正极，在电源内电流由A流向BB．电源B端是正极，在电源内电流由A流向BC．电源A端是正极，在电源内电流由B流向AD．电源B端是正极，在电源内电流由B流向A参考答案：B3. 下列关于电源电动势的说法正确的是A．电源是通过静电力把其它形式的能转化为电能的装置B．在电源内部正电荷从低电势处向高电势处移动C．电源电动势的大小，等于非静电力在电源内部把正电荷从负极送到正极所做的功的大小D．把同一电源接在不同的电路中，电源的电动势也将变化参考答案：B4. 关于电场，下列说法中正确的是（）A．电场并不是客观存在的物质 B．描述电场的电场线是客观存在的C．电场对放入其中的电荷有力的作用 D．电场对放入其中的电荷没有力的作用参考答案：C5. 下列说法正确的是 ()A.首先发现电流磁效应的科学家是安培B.通电导线所在位置不受磁场力的作用说明该位置一定没有磁场C.静止电荷之间、通电导线之间、磁体与运动电荷之间的相互作用都是通过磁场而产生的D.回旋加速器巧妙地利用磁场对带电粒子偏转和带电粒子在磁场中运动的周期与不断增大的速度无关这一规律。
参考答案：D二、填空题：本题共8小题，每小题2分，共计16分6. 总质量为M的火箭模型从飞机上释放时的速度为v0，速度方向水平．火箭向后以相对于地面的速率u喷出质量为m的燃气后，火箭本身的速度变为．参考答案：解：以火箭飞行的方向为正方向，火箭被飞机释放后火箭喷出燃气前后瞬间，据动量守恒定律得：Mv0=（M﹣m）vx﹣mu解得：vx=故答案为：．7. 如右图所示，光从空气射入某介质，入射光线和界面的夹角为45O，反射光线和折射光线之间的夹角为105O，由此可知，这种介质的折射率为，光在这种介质中的传播速度是.（用真空中光速c表示）参考答案：,8. 如图所示，当航天飞机在环绕地球的轨道上飞行时，从中释放一颗卫星，卫星与航天飞机保持相对静止，两者用导电缆绳相连，这种卫星称为绳系卫星，利用它可以进行多种科学实验。
2019—2020学年度福州八中第一学期高二期末考试高中物理
2019—2020学年度福州八中第一学期高二期末考试高中物理物理试卷考试时刻：90分钟试卷总分值：150分考生须知：1．不能够使用运算器2．取g=10m/s2第一卷〔100分〕一、单项选择题〔每题4分，共48分每题的四个选项中，只有一个选项符合题目要求〕1．由电场强度的定义式E=F/q可知，在电场中的同一点〔〕A．电场强度E跟F成正比，跟q成反比B．不管检验电荷所带的电量如何变化，F/q始终不变C．电场中某点的场强为零，那么在该点的电荷受到的电场力能够不为零D．一个不带电的小球在P点受到的电场力为零，那么P点的场强一定为零2．一带电粒子射入一固定在O点的点电荷的电场中，粒子运动轨迹如图中虚线abc所示．图中实线是同心圆弧,表示电场的等势面．不计重力，那么判定错误的选项是〔〕A．此粒子一直受到静电排斥力作用B．粒子在b点的电势能一定大于在a点的电势能C．粒子在b点的速度一定大于在a点的速度D．粒子在a点和c点的速度大小一定相等3．如下图电路中，电源的电动势为E，内电阻为r．当变阻器R的滑片P向上移动时，电压表V的示数U和电流表A的示数I变化的情形是〔〕A．U变大，I变大B．U变小，I变小C．U变大，I变小D．U变小，I变大4．如下图电路中，电阻R1=2Ω，R2＝8Ω，R为可变电阻，要使R1和R2消耗的电功率相等，可变电阻应调为〔〕A．6ΩB．14ΩC．4ΩD．2Ω5．为测某电阻R的阻值，分不接成图所示的甲、乙两电路，在甲电路中电压表和电流表的示数分不为3V、3mA，乙电路中两表示数分不为2.9 V和4 mA，那么待测电阻的值应为〔〕A．比1000Ω略大一些B．比1000Ω略小一些C．比725Ω略大一些D．比725Ω略小一些6．如下图，直线A为电源a的路端电压与电流的关系图象，直线B为电源b的路端电压与电流关系图象，直线C为一个电阻R的两端电压与电流的关系图象，将那个电阻R分不接到a、b两个电源上，由图可知两次相比〔〕A．R接到电源a上，电源的效率较高B．R接到电源b上，电源的输出功率较大C．R接到电源a上，电源输出功率较大，但电源效率较低D．没有数值无法确定7．如下图,两个圆环A、B同心放置，且半径R A＜R B.一条磁铁置于两环的圆心处,且与圆环平面垂直.那么A、B两环中磁通ΦA，φB之间的关系是〔〕A．φA＞φB B．φA＝φB C．φA＜φB D．无法确定8．如下图为一种利用电磁原理制作的充气泵的结构示意图，其工作原理类似打点计时器。

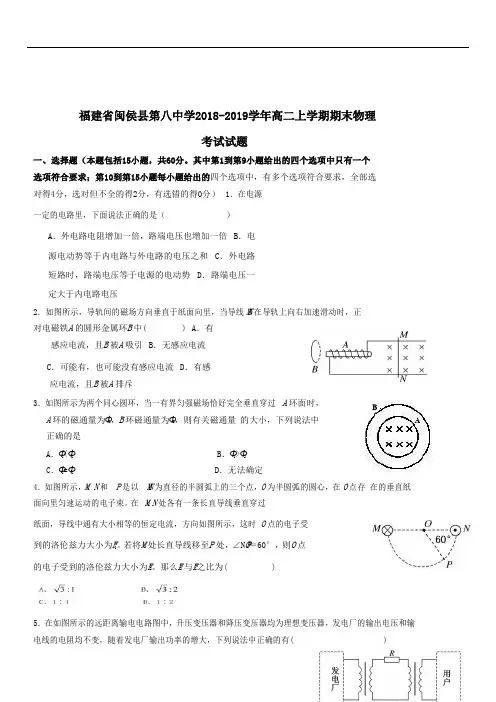

福建省闽侯县第八中学2019-2020学年高二上学期期末考试物理试题(word版附答案)
BA福建省闽侯县第八中学 2018-2019 学年高二上学期期末物理考试试题一、选择题（本题包括 15 小题，共 60 分。
其中第 1 到第 9 小题给出的四个选项中只有一个 选项符合要求；第 10 到第 15 小题每小题给出的四个选项中，有多个选项符合要求，全部选 对得 4 分，选对但不全的得 2 分，有选错的得 0 分） 1．在电源一定的电路里，下面说法正确的是（）A ．外电路电阻增加一倍，路端电压也增加一倍B ．电源电动势等于内电路与外电路的电压之和C ．外电路短路时，路端电压等于电源的电动势D ．路端电压一定大于内电路电压2．如图所示，导轨间的磁场方向垂直于纸面向里，当导线M N 在导轨上向右加速滑动时，正 对电磁铁 A 的圆形金属环 B 中() A ．有感应电流，且 B 被 A 吸引 B ．无感应电流 C ．可能有，也可能没有感应电流 D ．有感应电流，且 B 被 A 排斥3．如图所示为两个同心圆环，当一有界匀强磁场恰好完全垂直穿过 A 环面时，A 环的磁通量为Φ1，B 环磁通量为Φ2，则有关磁通量 的大小，下列说法中正确的是 A ．Φ1<Φ2 B ．Φ1>Φ2C ．Φ1=Φ2D ．无法确定4．如图所示，M 、N 和 P 是以 M N 为直径的半圆弧上的三个点，O 为半圆弧的圆心，在O 点存 在的垂直纸面向里匀速运动的电子束。
在 M 、N 处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时 O 点的电子受 到的洛伦兹力大小为 F 1。
若将 M 处长直导线移至 P 处，∠N O P ＝60°，则 O 点 的电子受到的洛伦兹力大小为 F 2。
那么 F 2 与 F 1之比为()5．在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有()A．升压变压器的输出电压增大B．降压变压器的输出电压增大- 1 -C ．输电线上损耗的功率增大D ．输电线上损耗的功率占总功率的比例减小6.穿过某闭合回路的磁通量Φ随时间 t 变化的图象分别如图中的①~④所示，下列说法正确的是A.图①有感应电动势，且大小恒定不变B.图②产生的感应电动势一直在变大C.图③在 0~t 1 时间内的感应电动势是 t 1~ t 2 时间内感应电动势的 2 倍D.图④产生的感应电动势先变大再变小7．如图所示，在 x 轴上方存在垂直于 纸面向里的匀强磁场，磁感应强度为 B 。
福建省福州市八县一中2019-2020学年高二年上学期期末联考物理试题及答案解析
C．安培发现了磁场对运动电荷的作用规律
D．美国物理学家劳伦斯发明了回旋加速器
2．关于电场强度和磁感应强度，下列说法正确的是（）
A．电场强度的定义式 ，只适用于匀强电场
B．由磁感应强度公式 ，磁感应强度方向与放入磁场中的通电直导线所受的安培力方向相同
C．电场中某点电场强度方向与在该点的正检验电荷所受电场力方向一定相同
A．φ1>φ2>φ3B．φ1>φ2=φ3
C．φ1<φ2<φ3D．φ1<φ2=φ3
5．如图所示，M、N和P是以MN为直径的半圆弧上的三点，O为半圆弧的圆心，∠MOP＝90°，在M、P处各有一条长直导线垂直穿过纸面，导线中通有垂直纸面向里、大小相等的恒定电流，这时O点的磁感应强度大小为B0。若将P处长直导线移开，则O点的磁感应强度的大小为（）
D．通电直导线在磁场中受到的磁场力为零，则该位置的磁感应强度也一定为零
3．如图所示，平行金属板中带电质点P原处于静止状态，电流表和电压表为理想电表，当滑动变阻器R4的滑片向b端移动时，则（）
A．电压表读数增大
B．电流表读数增大
C．质点P将向上运动
D． 上消耗的功率逐渐增大
4．如图所示，套在条形磁铁外的三个线圈，其面积S1＞S2=S3，且“3”线圈在磁铁的正中间。设各线圈中的磁通量依次为φ1、φ2、φ3，则它们的大小关系是（）
A．1 TB．1.25 TC．1.5 TD．2 T
9．如图，半径为R的圆形区域内有垂直于纸面的匀强磁场，半径OC与OB夹角为60°．一电子以速率v从A点沿直径AB方向射入磁场，从C点射出。电子质量为m、电荷量为e，不计电子重力，下列说法正确的是（）
A．磁场方向垂直纸面向里
福建省福州一中19-20学年高二上学期期末物理试卷 (附答案解析)
福建省福州一中19-20学年高二上学期期末物理试卷一、单选题（本大题共8小题，共24.0分）1.关于磁感应强度的说法正确的是()A. 一小段通电导线放在磁场A处，受到的磁场力比B处的大，说明A处的磁感应强度比B处的磁感应强度大B. 由B=F可知，某处的磁感应强度的大小与放入该处的通电导线所受磁场力F成正比，与导IL线的电流强度和长度的乘积IL成反比C. 一小段通电导线在磁场中某处不受磁场力作用，则该处磁感应强度一定为零D. 小磁针N极所受磁场力的方向就是该处磁感应强度的方向2.下列现象中，属于电磁感应现象的是()A. 磁场对电流产生力的作用B. 变化的磁场使闭合电路产生感应电流C. 插入通电螺线管中的软铁棒被磁化D. 电流周围产生磁场3.如图所示，点P在与通电直导线垂直的圆周面上，则P点的磁场方向是()A. 垂直纸面向里B. 垂直纸面向外C. 水平向左D. 水平向右4.在变电所里，经常要用交流电表去监测电网上的强电流，使用的仪器是电流互感器，下列图中能正确反映其工作原理的是()A. B.C. D.5.如图所示，a、b两个带正电的粒子，以相同的速度先后垂直于电场线从同一点进入平行板间的匀强电场后，a粒子打在B板的a′点，b粒子打在B板的b′点，若不计重力，则()A. a的电荷量一定大于b的电荷量B. b的质量一定大于a的质量C. a的比荷一定大于b的比荷D. b的比荷一定大于a的比荷6.如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v从A点沿直径AOB方向射入磁场，经过△t时间从C点射出磁场，OC与OB成60°角．现将带电粒子的速度变为v3，仍从A点射入磁场，不计重力，则粒子在磁场中的运动时间变为()A. 12△t B. 2△t C. 13△t D. 3△t7.如图所示电路，当滑动变阻器R1的滑片向上滑动时，下列说法错误的是()A. 电流表的示数变大B. R3两端的电压减小C. R2的功率增大D. R1的电流增大8.在图所中所示的abcd为一矩形导线框，其平面与匀强磁场垂直，导线框沿竖直方向从图示位置开始下落，在dc边未出磁场前，则：线框中的感应电流的方向及线框所受的磁场作用力的方向分别是()A. 顺时针，向上B. 逆时针，向上C. 顺时针，向下D. 逆时针，向下二、多选题（本大题共4小题，共12.0分）9.如甲图中的正弦交流电通过乙图数字触发器后会输出丙图的数字信号，丙图中数字信号对应两时输出为零，交流电压数值大于种电压状态0和2V，触发器的转换规则：交流电压数值小于U m2U m时输出为2V。
福州市八县(市)协作校2019-2020学年第一学期期中联考高二物理试卷及答案
福州市八县（市）协作校2019—2020学年第一学期期中联考高二 物理试卷【完卷时间：90分钟；满分：100分】 命题：长乐第七中学 陈钦松 陈 群一、单项选择题：（本题共10小题。
每小题4分，共40分。
在每小题给出的四个选项中，只有一个正确选项，选对的得4分，有选错或不选的得0分。
） 1. 下列是某同学对电场中的概念、公式的理解，其中正确的是（ ） A. 根据场强的定义式qFE =,电场中某点的电场强度和试探电荷的电荷量成反比 B. 根据电容定义式UQC =,电容器电容与电荷量成正比,与两极板间的电压成反比 C. 真空中点电荷场强公式2rkQE =,电场中某点场强和场源电荷的电荷量成正比D. 根据公式qWU AB AB =,带电量为1C 正电荷,从A 点移动到B 点克服电场力做功为1J,则A ，B 点的电势差为1V2. 用电场线能很直观、很方便地比较电场中各点的强弱。
如图,下图左边是等量异种点电荷形成电场的电场线,下右边是场中的一些点：O 是电荷连线的中点,E,F 是连线中垂线上相对O 对称的两点,B,C 和A,D 也相对O 对称,则下列认识不正确的（ ）A. B,C 两点场强大小和方向都相同B. A,D 两点场强大小相等,方向相反C. E,F 两点场强大小和方向都相同D. 从E 到F 过程中场强先增大后减小3. 真空中有两个相同的可以看成点电荷的带电金属小球A 、B ，两小球相距L 固定，A 小球所带电荷量为-2Q 、B 所带电荷量为+4Q ，两小球间的静电力大小是F ，现在让A 、B 两球接触后，使其距离变为2L.此时，A 、B 两球之间的库仑力的大小是（ ） A.4F B. 32F C. 8F D. 89F4. 四种电场的电场线如图所示．一正电荷q 仅在电场力作用下由M 点向N 点作加速运动，且加速度越来越大．则该电荷所在的电场可能是图中的（ ）A. B. C.D.5. 如图所示，匀强电场的场强m V E /1035⨯=，A 、B 两点相距0.2m ，两点连线与电场的夹角是60°，下列说法正确的是（ ）A. 电荷量C q 4102-⨯+=的电荷从A 点运动到B 点电势能增大6JB. 电荷量C q 4102-⨯-=的电荷从A 点运动到B 点电场力做功为-6JC. 若取A 点的电势为0,则B 点的电势V B 4103⨯=φD. A 、B 两点间的电势差是V U AB 4106⨯=6. 如图所示，先接通电键S 使电容器充电，然后断开S ，增大两极板间的距离时，电容器所带电量Q 、电容C 、两极板间电势差U 的变化情况是（ ）A. Q 变小,C 不变,U 不变B. Q 变小,C 变小,U 不变C. Q 不变,C 变小,U 变大D. Q 不变,C 变小,U 变小7. 如图所示，三个等势面上有a 、b 、c 、d 四点，若将一正电荷由c 经a 移到d ，电场力做正功1W ，若由c 经b 移到d ，电场力做正功2W ，则（ ）A. 2121,φφ>>W WB. 2121,φφ<<W WC. 2121,φφ==W WD. 2121,φφ>=W W8. 如图在半径为R 的圆周上均匀分布着六个不同的点电荷，则圆心O 处的场强大小和方向为（ ）A ．22R kq ；由O 指向F B ．24R kq；由O 指向F C ．22R kq ；由O 指向C D ．24Rkq；由O 指向C9. 一粗细均匀的镍铬丝，截面直径为d ，电阻为R ，把它拉制成直径为10d的均匀细丝后，它的电阻变为（ ）A. 1000RB. R 10000C. R 100D. 100R10. 2020年，福州将推出微公交，它是一零排放的纯电动汽车，这为福州人绿色出行又提供一种方案。
福建省福州市八县(市)一中联考19-20学年高二上学期期末物理试卷 (附答案解析)
福建省福州市八县（市）一中联考19-20学年高二上学期期末物理试卷一、单选题（本大题共8小题，共32.0分）1.下列有关物理学史的说法中正确的是()A. 法拉第发现了电流的磁效应B. 奥斯特发现了电磁感应定律C. 库仑发现了点电荷间的作用规律D. 洛伦兹发现了磁场对电流的作用规律2.关于电场强度和磁感应强度，下列说法正确的是()A. 电场强度的定义式E=F，适用于任何电场qB. 由真空中点电荷的电场强度公式E=kQ可知，当r→0时，E→无穷大r2C. 由公式B=F可知，一小段通电导线在某处若不受磁场力，则说明此处一定无磁场ILD. 磁感应强度的方向就是置于该处的通电导线所受的安培力方向3.如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，R1的阻值和电源内阻r相等。
当滑动变阻器R4的滑片向b端移动时()A. 电压表读数增大B. 电流表读数减小C. 电源的输出功率逐渐增大D. 质点P将向上运动4.如图所示，套在条形磁铁外的三个线圈，其面积S1>S2=S3，“1”和“2”在同一平面内，“3”线圈在磁铁的正中间．设各线圈中的磁通量依次为Φ1、Φ2、Φ3，则它们的大小关系是()A. Φ1>Φ2>Φ3B. Φ1>Φ2=Φ3C. Φ1<Φ2<Φ3D. Φ1<Φ2=Φ35.如图所示，M、N和P是以MN为直径的半圆弧上的三点，O为半圆弧的圆心，∠MOP=60°，在M、N处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O点的磁感应强度大小为B1.若将N处的长直导线移至P处，则O点的磁感应强度大小变为B2，则B2与B1之比为()A. 1：1B. 1：2C. √3：1D. √3：26.质谱仪是测带电粒子质量和分析同位素的一种仪器，它的工作原理是带电粒子(不计重力)经同一电场加速后，垂直进入同一匀强磁场做圆周运动，然后利用相关规律计算出带电粒子质量。
2019-2020学年福建省福州市八县一中高二上学期期末联考物理试题(解析版)
2019-2020学年第一学期八县（市、区）期末联考高中二年物理科试卷一、选择题（本题共12小题，每小题4分。
在每小题给出的四个选项中，第1-8题只有一项符合题目要求，第．9．-．12．．题有多项．．符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
）1.关子物理学史，下列说法中正确的是（）A. 卡文迪许借助扭秤装置总结出了点电荷间相互作用的规律B. 法拉第发现了电流的磁效应C. 安培发现了磁场对运动电荷的作用规律D. 美国物理学家劳伦斯发明了回旋加速器【答案】D【解析】【详解】A．库伦借助扭秤装置总结出了点电荷间相互作用的规律，选项A错误；B．奥斯特发现了电流的磁效应，选项B错误；C．洛伦兹发现了磁场对运动电荷的作用规律，选项C错误；D．美国物理学家劳伦斯发明了回旋加速器，选项D正确。
故选D。
2.关于电场强度和磁感应强度，下列说法正确的是（）A. 电场强度的定义式FEq=，只适用于匀强电场B. 由磁感应强度公式FBIL=，磁感应强度方向与放入磁场中通电直导线所受的安培力方向相同C. 电场中某点电场强度方向与在该点的正检验电荷所受电场力方向一定相同D. 通电直导线在磁场中受到的磁场力为零，则该位置的磁感应强度也一定为零【答案】C【解析】【详解】A．电场强度的定义式FEq，适用于任何电场，选项A错误；B．磁感应强度方向与放入磁场中的通电直导线所受的安培力方向垂直，选项B错误；C．电场中某点电场强度方向与在该点的正检验电荷所受电场力方向一定相同，选项C正确；D．通电直导线在磁场中受到的磁场力为零，可能是电流的方向与磁场方向平行，选项D错误；故选C。
3.如图所示，平行金属板中带电质点P原处于静止状态，电流表和电压表为理想电表，当滑动变阻器4R的滑片向b端移动时，则（）A. 电压表读数增大B. 电流表读数增大C. 质点P将向上运动D. 3R上消耗的功率逐渐增大【答案】B【解析】【详解】A B．由图可知，R2与滑动变阻器R4串联后与R3并联后，再由R1串连接在电源两端；电容器与R3并联；当滑片向b移动时，滑动变阻器接入电路的电阻减小，则电路中总电阻减小，由闭合电路欧姆定律可知，干路中电流增大，电源的内电压增大，路端电压减小，同时，R1两端的电压也增大，故并联部分的电压减小；由欧姆定律可知流过R3的电流减小，则流过并联部分的电流增大，故电流表示数增大；因并联部分电压减小，而R2中电压增大，故电压表示数减小，故A错误，B正确；C．因R3两端电压减小，则电容器两端电压减小，故电荷受到的向上电场力减小，则重力大于电场力，电荷向下运动，故C错误；D．R3上电流减小，根据P=I32R3，则R3消耗的功率逐渐变小，选项D错误；故选B。
福建省福州市2019-2020学年高二上学期期末联考试题物理含答案
2017—2018学年度第一学期八县（市）一中期末联考高中 二 年 物理 科试卷命题学校： 罗源一中 命题教师： 林明涵 校对教师： 曾丽琴 黄照生完卷时间： 90 分钟 满 分： 100 分一、选择题（本题共12小题，每小题4分，共48分。
在每小题给出的四个选项中，第1—8题只有一项符合题目要求，第9—12题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分）1．关于电场强度和磁感应强度，下列说法正确的是：（ ） A. 电场强度的定义式FE q=适用于任何电场 B. 由真空中点电荷的电场强度公式2QE k r = 可知，当r →0时，E →无穷大 C. 由公式FB IL=可知，一小段通电导线在某处若不受安培力，则说明此处一定无磁场 D. 磁感应强度的方向就是置于该处的通电导线所受的安培力方向2．在下列四图中，标有磁场B 的方向，通电直导线中电流I 的方向，以及通电直导线所受安培力F 的方向，其中正确的是：（ ）A. B.C. D.3．将面积为 3.0×10-4m 2的圆面放入水平向右的匀强磁场中，圆面与磁感线之间的夹角为30°，如图1所示，若穿过该圆面的磁通量为3.0×10—5Wb ，则此匀强磁场的磁感应强度B 应等于：（ ）A. 1.0×10-1TB. 5.0×10-2TC. 2.0×101TD. 2.0×10-1T4．有两个同种材料制成的导体，两导体为横截面为正方形的柱体，柱体高均为h ，大柱体柱截面边长为a ，小柱体柱截面边长为b ，如图2所示则：（ ） A. 从图示电流方向看大柱体与小柱体的电阻之比为a ：b B. 从图示电流方向看大柱体与小柱体的电阻之比为1：1 C.若电流方向竖直向下，大柱体与小柱体的电阻之比为a ：bD. 若电流方向竖直向下，大柱体与小柱体的电阻之比为a 2：b 25．如图3是质谱仪的工作原理示意图，带电粒子被加速电场加速后，进入速度选择器。
(2019秋)福建省福州市高二物理上学期期末考试试题(有答案)-精品试卷.doc
福建省福州市2019-2020学年高二物理上学期期末考试试题一、选择题（共16小题，每小题4分，共64分．在每小题给出的四个选项中，第1—12题只有一项符合题目要求，第13—16题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分） 1．在静电场中（ ）A ．电场强度处处为零的区域内，电势也一定处处为零B ．电场强度处处相同的区域内，电势也一定处处相同C ．电场中某一点的场强方向与放入检验电荷的正负有关D ．沿着电场强度的方向，电势总是不断降低的2．两个放在绝缘架上的相同金属球，相距r ，球的半径比r 小得多，带电量大小分别为q 和3q ，相互斥力为F 。
现将这两个金属球相接触，然后分开，仍放回原处，则它们之间的相互作用力将变为( )A ．3F B ．FC ．34FD ．F 43．如图所示，在等量异种点电荷形成的电场中有一些点：O 是电荷连线的中点，E 、F 是连线中垂线上相对O 对称的两点，B 、C 和A 、D 也相对O 对称，则下列认识不正确．．．的是( ) A ．B 、C 两点电场强度大小和方向都相同B ．A 、D 两点电场强度大小相等，方向相反C ．E 、F 两点电场强度大小和方向都相同D ．从E 到F 过程中电场强度先增大后减 4．以下说法正确的是（ ）A ．由U ab =Ed 可知，匀强电场中的任意两点a 、b 间的距离越大，则两点间的电势差也一定越大。
B ．根据真空中点电荷电场强度公式2E kQ r =，电场中某点电场强度和场源电荷的电荷量成正比。
C ．由E =F /q 可知，某电场的场强E 与q 成反比，与F 成正比D ．根据电容的定义式C =Q /U ，电容器的电容与所带电荷量成正比，与两极板间的电压成反比。
5．某电场的电场线分布如图所示（实线），以下说法正确的是（ ）A ．c 点场强大于b 点场强B ．b 和c 处在同一等势面上C ．若将一试探电荷+q 由a 点移动到d 点，电荷的电势能将增大D ．若某一点电荷只在电场力的作用下沿虚线由a 点运动到d 点，可判断该电荷一定带负电6．一个平行板电容器充电后与电源断开，负极板B 接地，P 为两极板间一点，如图所示。
【精品】2019-2020年福建省福州八中高二上学期期末物理试卷带解答
本文部分内容来自网络，本人不为其真实性负责，如有异议请及时联系，本人将予以删除本文部分内容来自网络，本人不为其真实性负责，如有异议请及时联系，本人将予以删除2016-2017学年福建省福州八中高二上学期期末物理试卷一、单项选择题（本题有16小题，每题4分，共计64分）1．（4分）首先发现电流磁效应的科学家是（）A．奥斯特B．安培C．库仑D．麦克斯韦2．（4分）在点电荷产生的电场中，以它为圆心做一个圆，那么圆上A、B两点（）A．电场强度相同，电势相等B．电场强度相同，电势不相等C．电场强度不相同，电势相等D．电场强度不相同，电势不相等3．（4分）如图所示，直线a为电源的U﹣I图线，直线b为电阻R的U﹣I图线，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的效率分别为（）A．4W、33.3%B．2W、33.3%C．4W、67%D．2W、67% 4．（4分）如图，匀强磁场磁感应强度分别为B1和B2，OO′是它的分界面，B1＞B2．现有一带正电粒子+q以速度V垂直于磁感应强度B1的方向进入磁场，经一段时间进入B2磁场，已知带电粒子在B1和B2磁场中的动能和轨道半径分别为E1、E2、r1、r2，则它们之间的关系是（）A．E1＞E2，r1＞r2B．E1=E2，r1＜r2C．E1＞E2，r1＜r2D．E1=E2，r1＞r25．（4分）两个带正电的小球，放在光滑的绝缘的水平面上，相距一定的距离，若同时由静止开始释放两球，它们的加速度和速度将（）A．速度变大，加速度变大B．速度变小，加速度变小C．速度变大，加速度变小D．速度变小，加速度变大6．（4分）如图所示，在垂直纸面向里的匀强磁场的边界上，有两个质量和电量均相同的正、负离子（不计重力），从点O以相同的速度先后射入磁场中，入射方向与边界成θ角，则关于正、负离子在磁场中的运动，下列说法错误的是（）A．运动轨迹的半径相同B．运动时间相同C．重新回到边界时的速度的大小和方向相同D．重新回到边界的位置与O点距离相等7．（4分）下列说法中正确的是（）A．由B=可知，磁感应强度B与一小段通电直导线受到的磁场力成正比B．一小段通电导线所受磁场力的方向就是磁场方向C．一小段通电导线在某处不受磁场力，该处磁感应强度一定为零D．磁感应强度为零的地方，一小段通电导线在该处不受磁场力8．（4分）当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是（）A．B．C．D．9．（4分）如图所示电路中，电源电动势E=6V，内阻r=1Ω．D为直流电动机，其线圈电阻R=2Ω，限流电阻R′=3Ω．当电动机正常工作时，电压表示数为0.3V．则电动机的输出功率是（）A．0.56w B．0.54w C．0.57w D．0.60w 10．（4分）下列关于电场线和磁感线的说法中，正确的是（）A．电场线和磁感线都是电场或磁场中实际存在的线B．磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的C．电场线是一条不闭合曲线，而磁感线是一条闭合曲线D．电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方，同一试探电荷所受的磁场力也越大11．（4分）一个电流表的满偏电流Ig=1mA．内阻为300Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10000Ω的电阻B．并联一个10000Ω的电阻C．串联一个9700Ω的电阻D．并联一个9700Ω的电阻12．（4分）在图中，标出磁场B的方向，通电直导线中电流I的方向，以及通电直导线所受磁场力F的方向，其中正确的是（）（用“?”表示磁感线垂直于纸面向外，“×”表示磁感线垂直于纸面向里；“⊙”表示电流垂直于纸面向外，“?”表示电流垂直于纸面向里．）A．B．C．D．13．（4分）如图所示，当滑线变阻器的滑动触点向上滑动（）A．电压表V的读数增大，电流表A的读数减小B．电压表V和电流表A的读数都减小C．电压表V和电流表A的读数都增大D．电压表V的读数减小，电流表A的读数增大14．（4分）如图所示，A、B、C、D是匀强电场中一正方形的四个顶点．已知A、B、C三点的电势分别为U A=17V，U B=2V，U C=﹣4V．由此可得D点的电势U D为（）A．15V B．6V C．11V D．21V15．（4分）如图所示，带箭头的线段表示某一电场，一带电粒子仅在电场力的作用下经过A点飞向B点，径迹如图中虚线所示，则（）A．带电粒子带负电，在A点动能大，电势低，电势能小B．带电粒子带负电，在B点动能大，电势高，电势能大C．带电粒子带正电，在A点动能大，电势低，电势能小D．带电粒子带正电，在B点动能大，电势高，电势能大16．（4分）如图所示的空间，匀强电场的方向竖直向下，场强为E，匀强磁场的方向水平向外，磁感应强度为B，有两个带电小球A和B都能在垂直于磁场方向的同一竖直平面内做匀速圆周运动（两小球间的库仑力可忽略），运动轨迹如图中所示，已知两个带电小球A和B的质量关系为m A=3m B，轨道半径为R A=3R B．则下列说法正确的是（）A．小球A带正电、B带负电B．小球A带负电、B带正电C．小球A、B的速度比为3：1D．小球A、B的速度比为1：3二、实验题（本题有3小题，每空2分，共计18分）17．（6分）一多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到挡．如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是Ω．18．（4分）描绘标有“3V，0.4W”的小灯泡的伏安特性曲线，要求灯泡电压能从零开始变化。
福建省福州市八县(市)一中2020-2021学年高二上学期期末联考物理试题(含答案)
电荷重力，则下列说法正确的是 A.x 二 4cm处的电势为 0，电场强度大小也为 0
（） 忖IV
B.x = 2cm处的电场强度等于工＝ 2cm处的电场强度
c. 负电荷在 x = 2 cm处释放后沿z轴负方向运动过程中，电势能
9.如图所示的平面直角坐标系 xOy 内，存在一个方程为工2 十y2 =O. 25的圆，在工＜O的半圆区
域内存在沿z轴正方向的电场强度大小E= l V/m的匀强电场，在工＞O的半圆区域内存在
c 垂直纸面向里的匀强磁场。一带电量 q = l. 0 ×10 6 、 质量m = l. 25×10 15 峙的带电粒子
粒恰好处于静止状态。下列说法正确的是
（）
A.若仅将 凡的滑片向下移动，电压表的示数将变大，电源效率将变大
I E;_」 n
B.若仅将凡的滑片向下移动，R2消耗的电功率将变大，带电微粒将向上运动冷 r I ,q
c. 若仅增大光照强度，凡消耗的电功率将变小
D.若仅增大光照强度，将有电 流向下通过瓦
I｜气S d1 , R, ｜｜
的平面向里，金属棒 AB 、AC 与 CB 的长度之比为 5: 4: 3。将 A 、B两点通过导线与电源相
连，导体棒 AB 受到的安培力大小为F1，导体棒 AC 、 CB 受到的安培力的合力大小为F2，仅
考虑匀强酷场对导体棒的作用，则F1 : F2为
（）
A. l: 1
××£〈×
B. 7: 9
c. 5: 9
主f ' y '1 否
D. 7: 5
×�〕二
4.如图所示，在竖直向下的匀强电场中有一 足够长的光屏竖直放置，在光屏左侧距离为t处的 。点有一粒子源，能沿着001方向COO＇连线与光屏垂直）连续发射带电荷量为 十q、 质量为 m
福州市八县(市)协作校2019—2020学年第一学期期末联考高二物理试卷及答案
福州市八县（市）协作校2019—2020学年第一学期期末联考高二 物理（理科）试卷【完卷时间：90分钟；满分：100分】 命题：平潭城关中学 谢进旺、陈强一、单项选择题：（本题共8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一个选项正确，不选、错选、多选均不得分。
）1、在学习“电场”一章的过程中，可总结出一些“经典”结论，有时可直接引用。
以下列出了某同学总结的几个结论，其中正确的是（ ） A ．电势降低的方向就是电场强度的方向 B ．电场力对电荷做了功，其电势能一定改变C ．电荷在电场中电势高的地方电势能大，在电势低的地方电势能小D ．正电荷只在电场力作用下，一定由高电势处向低电势处运动2、真空中有两个静止的点电荷，它们之间的作用力为F ，若其中一个点电荷的电量增大为原来的2倍，距离减少为原来的1/2，它们之间的库仑力变为（ ） A ．F B ．4F C ．8F D ．16F3、如图所示，匀强电场中的点A 、B 、C 、D 、E 、F 、G 、H 为立方体的8个顶点。
已知G 、F 、B 、D 点的电势分别为5V 、1V 、3V 、6V ，则A 点的电势为（ ） A.1V B.2V C.3V D.5V4、如图所示，AB 是某点电荷的电场中的一条电场线，若将一个带负电的试探电荷从A 点由静止开始释放，它仅在电场力作用下从A 到B 运动过程中速度随时间变化如图所示。
则关于A 、B 两点场强大小和电势高低的关系正确的是（ ）A ．E A <EB ；φA <φB B ．E A <E B ；φA >φBC ．E A >E B ；φA <φBD ．E A >E B ；φA >φB5、如图所示，在竖直向上的匀强磁场中，水平放置着一根长直导线，电流方向垂直纸面向里，a 、b 、c 、d 是以直导线为圆心的同一圆周上的四点，在这四点中（ ） A ．a 点磁感应强度最大 B ．b 点磁感应强度最大 C ．a 、b 两点磁感应强度相同 D ．c 、d 两点磁感应强度相同县（市、区）：__________ 学校：_____________ 班级：_____ 座号：____ 姓名：_____________ 考号：_____________ 密封线内不要答题第4题图第5题图第3题图6、有两只完全相同的电流计，被改装成一只电流表和一只电压表，一位同学在做实验时误将这两只电表(电流表和电压表)串联起来连接在电路中，则这两只电表上的指针可能出现下列哪些现象（ ） A ．两表指针的偏角相同 B ．两表的指针都不偏转C ．电流表的指针有偏转，电压表的指针几乎不偏转D ．电压表的指针有偏转，电流表的指针几乎不偏转 7、如图所示，平行板电容器在充电后不切断电源，此时板间有一带电尘粒恰能在电场中静止。
2019-2020学年福建省福州八中高二(上)期末物理模拟试卷
2019-2020学年福建省福州八中高二（上）期末物理模拟试卷一、单选题（本大题共8小题，共32.0分）1.下列物理学史实，叙述不正确的是()A. 司南勺是根据磁石指向南北而发明的B. 奥斯特最早发现了电流的磁效应C. 安培确定了磁场对电流的作用力的规律D. 麦克斯韦首先发现了电磁感应规律2.有关地磁场的说法正确的是()A. 地球上的地理两极完全与地球磁场的两极重合B. 地理北极是地磁北极C. 地理南极是地磁北极D. 磁偏角在地球上每个地方都是一样的3.某同学画的表示磁场B、电流I和安培力F的相互关系如图所示，其中正确的是()．A. B.C. D.4.如图所示，a、b两点处分别固定有等量同种点电荷+Q和+Q，c是线段ab的中点，d是ac的中点，e是ab的垂直平分线上的一点，ce=cd，将一个正点电荷先后放在d、c、e点，它所受的电场力分别为F d、F c、F e，则下列说法中正确的是()A. F d、F e的方向都是水平向右B. F d、F e的方向互相垂直，F c=0C. F d、F c的大小相等，F e的方向竖直向上D. d点的电势小于e点的电势5.如图所示，均匀的长方形薄片合金电阻板abcd，ab边长为L1，ad边长为L2.当端点Ⅰ、Ⅱ或Ⅲ、Ⅳ接入电路时，导体的电阻分别为R1、R2，则R1：R2为()A. L1：L2B. L2：L1C. L 12：L 22D. L 22：L 126.如图所示，一个面积为S的矩形线圈abcd静止在倾角为θ的斜面上，整个装置处于磁感应强度为B的匀强磁场中．要使通过线圈的磁通量Φ最大，则磁感应强度的方向可能为()A. 竖直向上B. 垂直斜面向上C. 平行斜面向上D. 水平向左7.回旋加速器是加速带电粒子的装置，其核心部分是两个中空的半圆D形金属盒，两盒间的狭缝中加有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是()A. 增大匀强电场间的加速电压B. 减小磁场的磁感应强度C. 减小狭缝间的距离D. 增大D形金属盒的半径8.如图所示，a、b、c、d为圆O上的四个点，直径ac、bd相互垂直，两根长直导线垂直圆面分别固定在b、d处。
【物理】福建省福州市八县一中2019-2020学年高二上学期期末联考试题(解析版)
2019-2020学年第一学期八县（市、区）期末联考高中二年物理科试卷一、选择题（本题共12小题，每小题4分。
在每小题给出的四个选项中，第1-8题只有一项符合题目要求，第．9．-．12．．题有多项．．符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
）1.关子物理学史，下列说法中正确的是（）A. 卡文迪许借助扭秤装置总结出了点电荷间相互作用的规律B. 法拉第发现了电流的磁效应C. 安培发现了磁场对运动电荷的作用规律D. 美国物理学家劳伦斯发明了回旋加速器【答案】D【解析】【详解】A．库伦借助扭秤装置总结出了点电荷间相互作用的规律，选项A错误；B．奥斯特发现了电流的磁效应，选项B错误；C．洛伦兹发现了磁场对运动电荷的作用规律，选项C错误；D．美国物理学家劳伦斯发明了回旋加速器，选项D正确。
故选D。
2.关于电场强度和磁感应强度，下列说法正确的是（）A. 电场强度的定义式FEq=，只适用于匀强电场B. 由磁感应强度公式FBIL=，磁感应强度方向与放入磁场中通电直导线所受的安培力方向相同C. 电场中某点电场强度方向与在该点的正检验电荷所受电场力方向一定相同D. 通电直导线在磁场中受到的磁场力为零，则该位置的磁感应强度也一定为零【答案】C【解析】【详解】A．电场强度的定义式FEq=，适用于任何电场，选项A错误；B．磁感应强度方向与放入磁场中的通电直导线所受的安培力方向垂直，选项B错误；C．电场中某点电场强度方向与在该点的正检验电荷所受电场力方向一定相同，选项C正确；D．通电直导线在磁场中受到的磁场力为零，可能是电流的方向与磁场方向平行，选项D错误；故选C。
3.如图所示，平行金属板中带电质点P原处于静止状态，电流表和电压表为理想电表，当滑动变阻器4R的滑片向b端移动时，则（）A. 电压表读数增大B. 电流表读数增大R上消耗的功率逐渐增大C. 质点P将向上运动D.3【答案】B【解析】【详解】A B．由图可知，R2与滑动变阻器R4串联后与R3并联后，再由R1串连接在电源两端；电容器与R3并联；当滑片向b移动时，滑动变阻器接入电路的电阻减小，则电路中总电阻减小，由闭合电路欧姆定律可知，干路中电流增大，电源的内电压增大，路端电压减小，同时，R1两端的电压也增大，故并联部分的电压减小；由欧姆定律可知流过R3的电流减小，则流过并联部分的电流增大，故电流表示数增大；因并联部分电压减小，而R2中电压增大，故电压表示数减小，故A 错误，B正确；C．因R3两端电压减小，则电容器两端电压减小，故电荷受到的向上电场力减小，则重力大于电场力，电荷向下运动，故C错误；D．R3上电流减小，根据P=I32R3，则R3消耗的功率逐渐变小，选项D错误；故选B4.如图所示，套在条形磁铁外的三个线圈，其面积S1＞S2= S3，且“3”线圈在磁铁的正中间．设各线圈中的磁通量依次为φ1、φ2、φ3，则它们的大小关系是（）A. φ1>φ2>φ3B. φ1>φ2=φ3C. φ1<φ2<φ3D. φ1<φ2=φ3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福州市2019-2020学年第一学期八县（市、区）期末联考高中 二 年 物理 科试卷完卷时间：90分钟 满分：100分一、选择题 （本题共12小题，每小题4分。
在每小题给出的四个选项中，第1-8题只有一项符合题目要求，第．9．-．12．．题有多项．．符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
） 1.关子物理学史，下列说法中正确的是( )A ．卡文迪许借助扭秤装置总结出了点电荷间相互作用的规律B ．法拉第发现了电流的磁效应C ．安培发现了磁场对运动电荷的作用规律D ．美国物理学家劳伦斯发明了回旋加速器2.关于电场强度和磁感应强度，下列说法正确的是( )A ．电场强度的定义式 ，只适用于匀强电场B ．由磁感应强度公式 ，磁感应强度方向与放入磁场中的通电直导线所受的安培力方向相同C ．电场中某点电场强度方向与在该点的正检验电荷所受电场力方向一定相同D ．通电直导线在磁场中受到的磁场力为零，则该位置的磁感应强度也一定为零3.如图所示，平行金属板中带电质点P 原处于静止状态，电流表和电压表为理想电 表，当滑动变阻器R 4的滑片向b 端移动时，则( )A ．电压表读数增大B ．电流表读数增大C ．质点P 将向上运动D ．R 3上消耗的功率逐渐增大 4.如图所示，套在条形磁铁外的三个线圈，其面积S 1>S 2=S 3，且“3”线圈在磁 铁的正中间。
设各线圈中的磁通量依次为φ1、φ2、φ3，则它们的大小关系是( )A ．φ1<φ2<φ3B ．φ1>φ2>φ3C ．φ1>φ2=φ3D ．φ1<φ2=φ35. 如图所示，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 为半圆弧的圆心，∠MOP =90°，在M 、P 处各有一条长直导线垂直穿过纸面，导线中通有垂直纸面向里、大小相等的恒定电流，这时O 点的磁感应强度大小为B 0。
若将P 处长直导线移开，则O 点的磁感应强度的大小为( )A ．B ．C ．D ．6. 如图所示，回旋加速器是用来加速带电粒子使它获得很大动能的装置，其核心部分是两个D型金属盒，置于匀强磁场中，两盒分别与高频电源相连。
下列说法正确的是( )A ．粒子从磁场中获得能量B ．粒子被电场加速后，运动越来越快，走过半圆的时间越来越短C ．D 形盘的半径R 越大，粒子离开回旋加速器时最大动能越小D ．粒子第2次和第3次经过两D 形盒间狭缝后轨道半径之比为√2 ：√37. 如图所示直线是电场中的一条电场线，A 、B 是该线上的两点。
一负电荷由A 点以一定初速度沿电场线从A 运动到B ，运动过程中的速度−时间图线如图乙所示，则下列说法中正确的是( )A ．该电场是匀强电场B ．A 、B 两点的电势关系一定是φA <φBC ．A 、B 两点的场强大小关系一定是E A >E BD ．该电荷在两点的电势能大小关系一定是E pA <E pB8. 如图所示，质量m ＝0.75 kg 的通电导体棒在安培力作用下静止在倾角为30°、宽度L ＝1m的光滑绝缘框架上，磁场方向垂直于框架平面向下(磁场仅存在于绝缘框架内)。
右侧回路中，电源的电动势E ＝8 V 、内阻r ＝1 Ω，额定功率为6W 、额定电压为2V 的电动机M 正常工作。
取重力加速度大小g ＝10 m/s 2，则磁场的磁感应强度大小为( )A ．1 TB ．1.25 TC ．1.5 TD ．2 T（以下为多项选择题）9.一个带电微粒在如图所示的正交匀强电场和匀强磁场中的竖直平面内做匀速圆周运动，重力不可忽略，已知轨迹圆的半径为r，电场强度的大小为E，磁感应强度的大小为B，重力加速度为g，则()A．该微粒带正电B．带电微粒沿逆时针旋转C．微粒从a到c，机械能守恒D．微粒做圆周运动的速度为gBrE10.如图，半径为R的圆形区域内有垂直于纸面的匀强磁场，半径OC与OB夹角为60°。
一电子以速率v从A点沿直径AB方向射入磁场，从C点射出。
电子质量为m、电荷量为e，不计电子重力，下列说法正确的是()A. 磁场方向垂直纸面向里B. 磁感应强度大小为√3mv3eRC. 电子在磁场中的运动时间为√3πR3vD. 若电子速率变为v3，仍要从C点射出，磁感应强度大小应变为原来的3倍11.如图所示为一种质谱仪示意图，由加速电场、静电分析器和磁分析器组成。
若静电分析器通道中心线的半径为R，通道内均匀辐射电场在中心线处的电场强度大小为E，磁分析器有范围足够大的有界匀强磁场，磁感应强度大小为B、方向垂直纸面向外。
一质量为m、电荷量为q的粒子从静止开始经加速电场加速后沿中心线通过静电分析器，由P点垂直边界进入磁分析器，最终打到胶片上的Q点。
不计粒子重力，下列说法正确的是()A．极板M比极板N电势低B．加速电场的电压U=ERC．直径PQ=D．若一群离子从静止开始经过上述过程都落在胶片上同一点，则该群离子具有相同的比荷12.在如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，闭合开关S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表的示数随电流表示数变化的完整过程图线如图乙所示，则下列说法正确的是()A. 图乙中图线a是电压表V2的示数随电流表示数变化的图线B. 电源内阻为10ΩC. 电源的最大输出功率为1.8WD. 滑动变阻器R2的最大功率为3.6W二、实验填空题（每空2分，共16分。
）13.（1）如图1所示为多用电表的刻度盘。
若选用倍率为“×100”的欧姆挡测电阻时，表针指示如图所示，为了使测量结果更精确些，则下列操作正确的是A．将选择开关旋转到欧姆挡“×10”B．将选择开关旋转到欧姆挡“×1k”C．换挡后直接接入待测电阻测量D．换挡后先将两表笔短接调零，再接入待测电阻进行测量（2）若选用2.5V电压挡测电压时，表针也指于图示位置，则所测电压为________V。
（3）若该欧姆表表头如图2所示，已知电流计的量程为I g=500μA，电池电动势为E＝1.5V，则该欧姆表的表盘上300μA刻度线对应的电阻值是______KΩ。
14. 某同学要测定一电源的电动势E 和内电阻r ，实验器材有：一只电阻箱（阻值用R 表示），一个电流表（读数用I 表示），一只开关和导线若干，电路如图所示。
（1）该同学设计实验的原理表达式是E ＝__________（用r 、I 、R 表示）（2）该同学根据实验采集到的数据作出如图2所示的图象，纵轴截距为0.4，则由图象可求得该电源的电动势E ＝______ V ，内阻r ＝______Ω （结果均保留两位有效数字）． （3）考虑电流表内阻的影响，则电池电动势及内阻真实值与测量值的大小比较，E 真______E 测，r 真______r 测。
（填“＞”，“＜”或“＝”）三、计算题（本题共4小题，共36分。
解答应写出必要的文字说明、方程式和重要演算步骤，只写最后答案不得分，有数值计算的题，答案应明确写出数值和单位。
） 15. （5分）电场中某区域的电场线如图所示，A 、B 是电场中的两点．一个电荷量为q =+4.0×10-8C 的点电荷在A 点所受电场力F =2.0×10-4N ，将该点电荷从A 点移到B 点，电场力做功W =8.0×10-7J ．求：（1）A 点电场强度的大小E ； （2）A 、B 两点间的电势差U 。
16. （8分）如图所示，光滑的平行导轨与水平面的夹角为θ＝370，两平行导轨间距为L ＝1m ，整个装置处在竖直向上的匀强磁场中。
导轨中接入电动势为E=4.5V 、内阻为r=0.5Ω的直流电源，电路中有一阻值为R=1Ω的电阻，其余电阻不计。
将质量为m=4kg ，长度也为L 的导体棒放在平行导轨上恰好处于静止状态，重力加速度为g=10m/s 2，（ sin370=0.6，cos370=0.8），求：（1）通过ab 导体棒的电流强度为多大？ （2）匀强磁场的磁感应强度为多大？（3）若突然将匀强磁场的方向变为垂直导轨平面向上，求此时导体棒的加速度大小及方向。
17. （9分）如图所示是磁流体发电机的装置，a 、b 组成一对平行电极，两板间距为d ，板平面的面积为S ，内有磁感应强度为B 的匀强磁场。
现持续将一束等离子体(即高温下电离的气体，含有大量带正电和负电的微粒，而整体呈中性)垂直喷入磁场，每个离子的速度为v ，负载电阻阻值为R ，当发电机稳定发电时，负载中电阻的电流为I ，求： （1）a 、b 两板哪块板的电势高？ （2）磁流体发电机的电动势E ； （3）两板间等离子体的电阻率ρ。
18. （14分）如图所示，直角坐标系中的第Ⅰ象限中存在沿y 轴负方向的匀强电场，在第Ⅱ象限中存在垂直纸面向外的匀强磁场B 。
一电量为q 、质量为m 的带正电的粒子，在−x 轴上的点a 以速率v 0，方向和−x 轴方向成60°射入磁场，然后经过y 轴上的b 点（0，L ）垂直于y 轴方向进入电场，并从x 轴上 处的c 点进入第IV 象限，此后粒子做匀速直线运动，进入矩形有界匀强磁场（图中未画出），并从矩形磁场边界上d 点（ ，L ）射出，速度沿x 轴负方向，不计粒子重力。
求： （1）粒子在第Ⅱ象限的运动时间t ；（2）电场强度E 的大小及粒子射出电场时的偏转角θ； （3）矩形有界匀强磁场的磁感应强度B 0大小以及最小面积S min 。
参考答案一、选择题（本题共12小题，每小题4分，共48分。
在每小题给出的四个选项中，第1-8题只有一项符合题目要求，第．9．-．12．．题有多项．．符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
）二、实验题（每空2分，共16分）13、__AD____、___2.20____、___2___14、（1）___I（R+r）__（2）___6.3（6.1~6.4均可）_、___2.5（2.4~2.6均可）_（3）__＝____、___＜____三、计算题（本题共4小题，共36分。
解答应写出必要的文字说明、方程式和重要演算步骤，只写最后答案不得分，有数值计算的题，答案应明确写出数值和单位。
）15.解：（5分）(1)A点电场强度的大小E=分=5x103N/C ---------1分(2)A、B两点间的电势差U=分=20V ---------1分16.解：（8分）(1)由闭合电路的欧姆定律可得I=ER+r=3A ---------2分(2)导体棒静止，根据共点力平衡可得，BIL cos370=mg sin370 ---------2分解得: B=10T ---------1分(3)由牛顿第二定律可得，BIL- mg sin370=ma---------1分解得: a=1.5m/s2 ---------1分方向沿斜面向上---------1分17.解：（9分）(1)根据左手定则，正电荷向上偏转，所以a板带正电，电势高。
