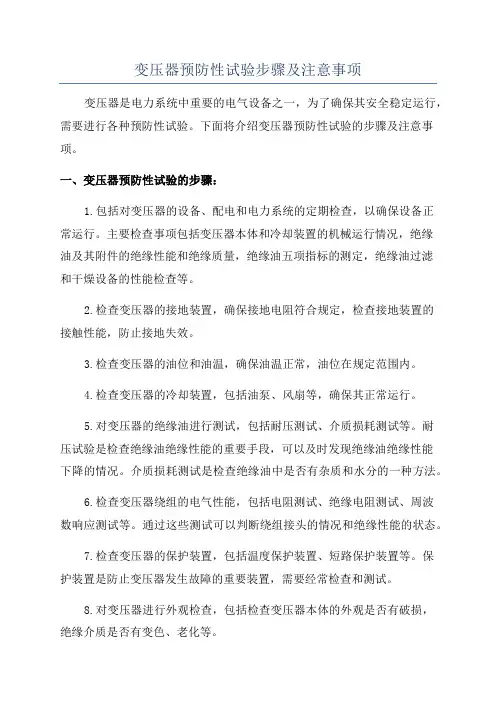

电力变压器预防性试验项目要求设备及注意事项

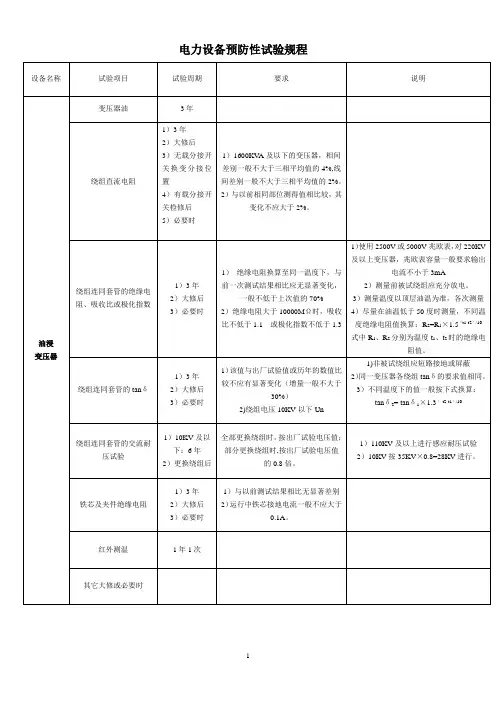

电力变压器预防性试验项目

说明要求设备注意事项

工频耐压试验

试验说明

它是变压器试验的关键项目．是考核主绝缘抗电强度的基本措施。对变压器绕组连同套管一起进行超过额定电压一定倍数的工频交流试验电压，持续时间l min的交流耐压试验。其目的是用比运行情况更为严酷的条件下检验变压器绕组的绝缘水平。

交流耐压试验属于破坏性试验，因此，必须在其他绝缘试验都合格的基础上进行．以免造成不必要的绝缘击穿与损坏事故。

变压器绕组绝缘经过交流耐压试验合格后，就可以投入运行。

试验要求

电力变压器和电抗器交流耐压试验电压标准（kV）

注：1 上表中，变压器试验电压是根据现行国家标准《电力变压器第3部分：绝缘水平和绝缘试验和外绝缘空气间隙》GB 1094.3规定的出厂试验电压乘以0.8制定的。

2 干式变压器出厂试验电压是根据现行国家标准《干式电力变压器》GB 6450规定的出厂试验电压乘以0.8制定的。额定电压11OkV及以上的电力变压器中性点交流耐压试验电压标准（kV）

试验设备

YD系列工频耐压试验装置

注意事项

(1)检查试验接线确保无误，被试变压器外壳与非加压绕组应可靠接地，瓦斯保护应投入，试验回路中过电流与过电压保护应整定正确、可靠。

(2)对变压器进行交流耐压试验时，必须在绝缘油处于静止状态，气泡充分逸出后才能进行。否则在耐压试验过程中会引起放电，造成判断上的困难。3～10kv的变压器油需静止5h以上，110kV 及以下变压器油静止24h；220kv变压器油静止48h；500kv变压器油静止72h，以避免耐压时造成不应有的绝缘击穿。

(3)油浸电力变压器的套管、入孔等所有能放气的部位都应打开充分排气，以避免由于残存空气而降低绝缘强度，导致击穿或放电。

(4)在试验过程中·升压速度应均匀．当电压升至40％试验电压以上时，应保持每秒3％试验电压上升；降压应迅速，但避免在40％试验电压以上突然切断电源。

(5)三相变压器的交流工频耐压试验，不必分相进行，但同侧绕组的三相引出线端必须短路后才能试验，否则可能损害变压器绕组的绝缘。

(6)交流耐压时间为1 min。如果发生放电或击穿时，应立即降压并切断电源。

(7)加压期间密切注视表计指示动态，观察、监听被试变压器，保护球隙的声音与现象，分析区别电晕或放电等有关迹象。

绝缘电阻、吸收比、极化指数试验

试验说明

测定绝缘电阻和吸收比可以灵敏地发现变压器绝缘的整体或局部受潮；检查各部件绝缘表面的脏污及局部缺陷；检查有无短路、接地及瓷件破裂等缺陷。测定绝缘电阻与吸收比一直是变压器绝缘试验中常用方法之一。

试验要求

1 进行器身检查的变压器，应测量可接触到的穿芯螺栓、轭铁夹件及绑扎钢带对铁轭、铁芯、油箱及绕组压环的绝缘电阻。当轭铁梁及穿芯螺栓一端与铁芯连接时，应将连接片断开后进行试验；

2 不进行器身检查的变压器或进行器身检查的变压器，所有安装工作结束后应进行铁芯和夹件(有外引接地线的)的绝缘电阻测量；

3 铁芯必须为一点接地；对变压器上有专用的铁芯接地线引出套管时，应在注油前测量其对外壳的绝缘电阻；

4 采用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象。

试验设备

绝缘电阻测试仪

注意事项

(1)试验前应将变压器同一侧绕组的各相短路，井与中性点引出端连在一起接地，否则对测量结果有影响。

(2)刚退出运行的变压器，应等30min后，使绕组温度与油温接近时再测量．并应以顶层油温作为绕组温度。各次测量时的温度应尽量接近，尽量在油温低于50℃时测量，不同温度下的绝缘电阻按下式换

算R2=R1×1.5（t1-t2）/10式中R1，R2—分别为温度，t1、t2时的绝缘电阻值。

(3)吸收比和极化指教不进行温换算。

(4)封闭式电缆出线或GIS出线的变压器、电缆、GIS侧绕组可在中性点测量。

(5)新注油或换油的变压器应待油静止5—6h，气泡逸出后再进行测量。

变比、组别测量

试验说明

变压器的极性就是指单相绕组两端头的电性质。单相变压器有一次绕组和二次绕组同绕在一个铁心上，被同一个土磁通穿过，若两个绕组的绕向相同，则在两个绕组内感应电势，

对于两绕组的端头而言，在任何瞬间都具有相同的方向，故称为同极性或称减极性，其向量相同。显然，变压器的这种极性关系决定于一次绕组和二次绕组的绕线方向与端头的标号。

对于三相变压器不但有极性关系，还有连接组别的关系。变压器的连接组别是一次绕组和二次绕组间三相电压或电流的相位关系。

三相变压器的连接组别共有12组：6个单数组别和6个双数组别。凡是一次绕组与二次绕组的连接方式不同的是单数组别，如Y／Yd11，△/Yd s；凡是一次绕组和二次绕组连接方式相同的，则为双数组别，如Y／Y— 12，△／d6。目前我国电力变压器有五种标准组：Y/Y 0—12，Y／d11，和Y0／d11、Y0/Y—12、Y／Y—12，常用的为前三种。

连接组别的标号代表变压器各个相绕组的连接法和向量关系的符号．符号中Y代表星形连接，Y0代表中性点引出的星形连接，△代表三角形连接。各符号由左至右依次代表高压、低压绕组；数字11、1 2等代表低压对高压之间的相位差。数字乘30o，即为按顺时针方向低压对高压的相位差的度数。

试验要求

检查变压器的三相接线组别和单相变压器引出线的极性，必须与设计要求及铭牌上的标记和外壳上的符号相符。

试验设备

SXBB变压器变比测试仪

注意事项

(1)接在变压器高压侧的试验电源电压不应超过相位表电压线圈的使用电压。相位表的电压线圈一般是多量程的，对于变比大的被试物，使用电压较高的量程；对于变比较小的被试物，则使用电压较低的量程。相位表的电流线圈一般有两个量程(5A和10A)．调节可变电阻R，使电流等于相位表电流线圈的使用电流，以保证相位表的灵敏度。

(2)接线时要特别注意相位表电流线圈和电压线圈间的极性．若条件允许最好先在一已知连接组别的变压器上校核相位表正确后．再进行试验。

(3)三相应轮流测试一次，如果接线正确．相位表三次指示值应一致。

(4)如果没有相位表．可用功率因散表代替。

(3)双电压表法测量组别应注意的问题。

1)三相电源的电压应是平衡的，其不平衡度应在2％以内。

2)使用电压表，其精度应为0.5级以上。

3)如果被试变压器的电压较低，且变比较大时．为了测量准确，可在低压侧加入试验电压．提高测量电压的辨别度。
