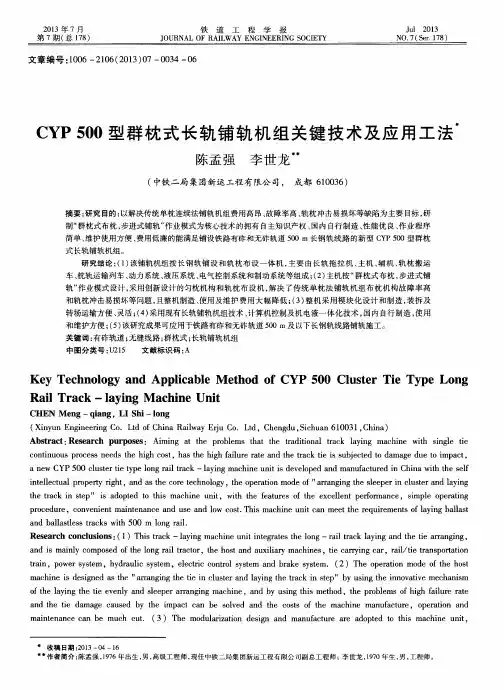

CYP500型群枕式长轨铺轨机组关键技术及应用工法_陈孟强

Key Technology and Applicable Method of CYP 500 Cluster Tie Type Long Ｒail Track － laying Machine Unit
CHEN Meng － qiang，LI Shi － long （ Xinyun Engineering Co． Ltd of China Ｒailway Erju Co． Ltd ，Chengdu， Sichuan 610031 ， China） Abstract： Ｒesearch purposes： Aiming at the problems that the traditional track laying machine with single tie continuous process needs the high cost，has the high failure rate and the track tie is subjected to damage due to impact， a new CYP 500 cluster tie type long rail track － laying machine unit is developed and manufactured in China with the self intellectual property right， and as the core technology ， the operation mode of " arranging the sleeper in cluster and laying the track in step" is adopted to this machine unit，with the features of the excellent performance ，simple operating procedure，convenient maintenance and use and low cost． This machine unit can meet the requirements of laying ballast and ballastless tracks with 500 m long rail． Ｒesearch conclusions：（ 1 ） This track － laying machine unit integrates the long － rail track laying and the tie arranging ， and is mainly composed of the long rail tractor ，the host and auxiliary machines，tie carrying car，rail / tie transportation train，power system，hydraulic system，electric control system and brake system． （ 2 ） The operation mode of the host machine is designed as the " arranging the tie in cluster and laying the track in step" by using the innovative mechanism of the laying the tie evenly and sleeper arranging machine ，and by using this method，the problems of high failure rate and the tie damage caused by the impact can be solved and the costs of the machine manufacture ，operation and maintenance can be much cut． （ 3 ） The modularization design and manufacture are adopted to this machine unit ，
2013 年 7 月 第 7 期（ 总 178 ）
铁 道 工 程 学 报 JOUＲNAL OF ＲAILWAY ENGINEEＲING SOCIETY
Jul 2013 NO． 7 （ Ser． 178 ）
文章编号：1006 － 2106 （ 2013 ） 07 － 0034 － 06
CYP 500 型群枕式长轨铺轨机组关键技术及应用工法
36
铁
道
工
程
学
报
2013 年 7 月
层 28 根） ， 每列枕轨运输列车可一次装载铺设 2 km 线 路所需的长钢轨和轨枕。 1． 1． 6 动力系统 由柴油机和发电 主机和辅机共用一套动力系统， 机组提供动力。轨枕搬运车配置独立动力系统， 每台 轨枕搬运车分别配有 1 台柴油发动机为其走行机构、 提升机构等提供动力。 1． 1． 7 液压系统 主机和辅机的液压系统共用， 每台轨枕搬运车装 备独立的液压系统， 主机、 辅机和轨枕搬运车的走行机 构采用闭式回路， 其他工作机构采用开式回路。 1 ． 1 ． 8 电气控制系统 主机和辅机设置一套电气控制系统， 轨枕搬运车 设置单独的电气控制系统。 电气控制系统具有控制、 视频监控、 声光报警、 故障诊断和安全保护等功能。 1 ． 1 ． 9 制动系统 铺轨机组作业时走行速度较慢， 利用走行机构的 闭式液压系统可实现静压制动， 挂运转场时采用 120 阀风制动装置辅助制动， 确保其安全。 轨枕搬运车行 车制动方式采用液力制动， 驻车制动采用四个常闭式 制动器实施制动。 1． 2 主要技术参数 CYP500 型群枕式长轨铺轨机组主要技术参数， 如表 1 所示。
陈孟强 李世龙


Βιβλιοθήκη Baidu
（ 中铁二局集团新运工程有限公司， 成都 610036 ）
故障率高、 轨枕冲击易损坏等缺陷为主要目标， 研 摘要：研究目的：以解决传统单枕连续法铺轨机组费用高昂 、 “群枕式布枕， 制 步进式铺轨” 作业模式为核心技术的拥有自主知识产权 、 国内自行制造、 性能优良、 作业程序 维护使用方便、 费用低廉的能满足铺设铁路有砟和无砟轨道 500 m 长钢轨线路的新型 CYP 500 型群枕 简单、 式长轨铺轨机组。 研究结论：（ 1 ） 该铺轨机组按长钢轨铺设和轨枕布设一体机， 主要由长轨拖拉机、 主机、 辅机、 轨枕搬运 “群枕式布枕， 车、 枕轨运输列车、 动力系统、 液压系统、 电气控制系统和制动系统等组成；（ 2 ） 主机按 步进式铺 轨” 作业模式设计， 采用创新设计的匀枕机构和轨枕布设机， 解决了传统单枕法铺轨机组布枕机构故障率高 和轨枕冲击易损坏等问题， 且整机制造、 使用及维护费用大幅降低；（ 3 ） 整机采用模块化设计和制造， 装拆及 转场运输方便、 灵活；（ 4 ） 采用现有长轨铺轨机组技术 、 国内自行制造， 使用 计算机控制及机电液一体化技术， 和维护方便；（ 5 ） 该研究成果可应用于铁路有砟和无砟轨道 500 m 及以下长钢轨线路铺轨施工 。 关键词：有砟轨道；无缝线路；群枕式；长轨铺轨机组 中图分类号：U215 文献标识码：A
表1 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 CYP500 型群枕式长轨铺轨机组主要技术参数 技术参数内容及要求 长 × 宽 × 高： 569 m × 3． 8 m × 5． 2 m 轨距：1 435 mm 机组动力系统总功率：（273 kW + 75 kW + 2 × 160 kW） = 668 kW 铺 设 钢 轨 类 型： 60 kg / m 或 50 kg / m 铺设钢轨长度：500 m 及以下 牵引重量（ 12‰上坡道） ：2 500 t 铺设轨枕类型：Ⅱ型枕或Ⅲ型枕 作业爬坡能力：12‰ 作业走行速度：0 ～ 7． 5 m / min 平均 布 枕 速 度： 2． 5 ～ 3 min /14 根轨枕 轨枕间距误差： ± 10 mm 轨 道 偏 离 线 路 中 心 线 误 差： ± 10 mm 布枕间距调节范围：500 ～ 800 m 通过最小曲率半径：180 m 备注 作业状态 走行轮 － －

收稿日期：2013 － 04 － 16 1976 年出生， 1970 年生， 男， 高级工程师， 现任中铁二局集团新运工程有限公司副总工程师； 李世龙， 男， 工程师。 作者简介：陈孟强，
第7 期
陈孟强
李世龙：CYP500 型群枕式长轨铺轨机组关键技术及应用工法
35
resulting in convenient and flexible assembly，disassembly and transferring to other site． （ 4 ） This machine machine is made in Chins with adopting the existing mature technology for long rail track laying，computer control technology and the mechatronics technology，so that the convenient use and maintenance can be achieved． （ 5 ） This research results is available for laying the ballast and ballastless tracks with the 500 m long rail or below． Key words： ballast track； continuously welded rail track； cluster tie type； long rail track － laying CYP500 型群枕式长轨铺轨机组是中铁二局联合 株洲长远公司为克服传统单枕连续法铺轨机组费用高 昂、 故障率高、 轨枕冲击易损坏等缺陷而首创研制的一 种具有完全自主知识产权的新型长轨铺轨机组 ， 可用 于有砟轨道Ⅱ型、 Ⅲ 型轨枕和 500 m 及以下长钢轨线 路铺设施工， 也可用于无砟轨道 500 m 及以下长钢轨 线路铺设施工。首套机组自 2010 年下线以来， 已先后 完成了龙厦、 湘桂及钦北铁路等近 400 km 有砟轨道长 钢轨线路铺设任务， 体现了良好的经济合理性、 技术稳 定性和质量可靠性。 1． 1 设备组成 CYP500 型群枕式长轨铺轨机组按“群枕式布枕， 步进式铺轨” 作业模式设计， 采用创新设计的群枕式 为 布枕机构和轨枕布设机组成的新型轨枕传送机构 ， 长轨铺设和轨枕布设一体机， 主要由长轨拖拉机、 主 辅机、 轨枕搬运车、 枕轨运输列车以及动力系统、 液 机、 压系统、 电气控制系统和制动系统等组成 ， 其结构及组 成如图 1 所示。此外， 该铺轨机组借鉴了传统单枕法 采用模块化设计， 各机构相 铺轨机组的相关成熟技术， 对独立、 简单， 特别是主机和辅机均为节段式组合结 构， 具有装拆方便、 转场灵活的特点。
推送等重要作业功能。 1 ． 1 ． 4 轨枕搬运车 为独立机构设置， 单台轨枕搬运车主要由龙门式 车架、 提升机构、 走行机构、 锁定机构、 限位装置、 动力 、 、 系统 液压系统 电气控制系统和操作室等部分组成， 铺轨机组设置一前一后两台轨枕搬运车 ， 两台轨枕搬 运车接力作业。其作用是可连续地将枕轨运输列车上 的轨枕成组地 （ 每组 28 根 ） 转运至主机， 保证主机连 续布枕。 1 ． 1 ． 5 枕轨运输列车 由铁路平板车和安装于车体上的钢轨滚道 、 轨枕 运输支架、 轨枕搬运车走行轨支架及轨枕搬运车走行 轨道、 护轨组成、 钢轨锁定装置等组成。枕轨运输列车 底层装载 500 m 长钢轨（ 8 根） 、 上部装载四层轨枕（ 每
1
CYP500 型群枕式长轨铺轨机组设备 组成及关键技术
图1
CYP500 型群枕式长轨铺轨机组总体方案布置图
1． 1． 1
长轨拖拉机
履带板上加装组合式 由履带式推土机改装而成， 橡胶履带块， 可最大限度地减少金属履剌对碎石道床 产生的扰动。其作用是完成长钢轨拖拉。 1 ． 1 ． 2 主机 是铺轨机组的核心机构和最重要组成部分 ， 由履 带式牵引装置、 卷扬装置、 匀枕机构、 轨枕布设机、 钢轨 收放装置等组成。 其作用是完成长钢轨的初始拖拉， 匀枕、 布枕， 牵引整机前行和实现转向等。 1 ． 1 ． 3 辅机 在结构上辅机与主机相对独立， 但辅机是主机功 能的补充和延伸， 辅机上布置有长轨推送装置、 分轨装 置、 钢轨对中装置、 动力转向架、 动力系统 （ 发电机组 ） 等。其作用是辅助主机牵引走行， 实现轨枕传送、 钢轨
