哈工大_钎焊_杨建国 15.第03章 铝及铝合金氧化膜去除机制
哈工大_钎焊_杨建国 24.第04章 钎焊接头的设计
钎焊接头的设计
• 钎焊接头的形式 由于钎焊结构的千变万 化，实际钎焊接头可能 有各种形式。但就其两 被连接工件之间的相对 位置来看，不外乎为对 接、搭接、角接和T型接 头几种基本形式。而这 几种基本形式的变化和 组合就产生了各种各样 的接头形式。
钎焊接头的几种基本形式
钎焊接头的设计
• 钎焊接头的形式
钎焊接头的设计
• 接头长度对间隙确定的影响 接头长度对确定间隙的大小也有比较大的影 响，特别是当母材与钎料之间存在有明显的 相互作用时更要注意这一点。当钎料进入间 隙中时，在长钎缝中钎料可能会有足够的时 间与母材发生相互作用，使钎料的熔点升高 和流动性下降，造成未钎透缺陷。因此，在 给定的钎焊条件下，接头越长，钎料填满间 隙所需的时间越长，母材与钎料间的相互作 用程度越大，间隙也就必须选的越大。这也 是为什么要尽可能缩短接头长度的重要理 由。这与取得接头最佳强度是一致的。
钎焊接头的设计
• 表面粗糙度对间隙确定的影响 对于毛细钎焊来说，如果母材表面非常光滑， 将会使液态钎料的铺展填缝能力减弱，钎料可 能难以在整个接头中流布，因此可能增加不致 密性缺陷的比例，并因而影响接头的承载能 力。为保证钎料流满接头间隙，特别是当间隙 为零或紧配合时，接头的结合面应预先打磨， 最好用于母材相匹配的清洁金属颗粒进行打 磨，尽量不用非金属类物质以避免污染钎焊表 面，造成接头强度下降。
钎焊接头的设计
• 钎焊接头间隙的选定
由于钎焊间隙的大小对接头有着明显的影响，并且 对于不同形式的接头和不同类型的载荷，以及不同 的母材和钎料组合，对间隙都有着不同的要求，因 此，钎焊接头间隙的确定是一个非常复杂的问题。 通常在确定接头间隙时要考虑以下几方面的因素： (1)母材与钎料的匹配及其机械性能，如：拉伸强 度、剪切强度、弹性模量、剪切弹性模量等； (2)钎焊接头的形式，如：对接、搭接、角接等； (3)钎料与母材间的相互作用，如：溶解、扩散、 偏析、晶粒长大等； (4)钎焊缺陷及钎着率等。
哈工大钎焊复习题（附参考答案）
哈⼯⼤钎焊复习题（附参考答案）1.钎焊的基本原理钎焊时采⽤⽐母材熔点低的⾦属材料，将焊件和钎料加热到⾼于钎料熔点低于母材熔点，利⽤液态钎料润湿母材，填充接头间隙，并与母材相互扩散实现连接焊件的⽅法。
2.描述全部钎焊⼯艺过程并简单分析各不同阶段所发⽣的物理或化学现象钎焊⼯艺过程：⼀是钎料填满钎缝的过程，⼆是钎料同母材相互作⽤的过程。
如果钎焊时使⽤钎剂，则还有⼀个钎剂的填缝过程。
不同阶段的物理化学现象：⼀：钎剂在加热熔化后流⼊焊件间的间隙，同时熔化的钎剂与母材表⾯发⽣物化作⽤，从⽽清净母材表⾯，为钎料填缝创造条件。
⼆：随着加热温度升⾼，熔化的钎料与固态母材接触，润湿母材，并在其上铺展。
随后，熔化的钎料依靠⽑细作⽤在钎缝间隙内流动进⾏填缝。
三：液态钎料在⽑细填缝的同时，与母材发⽣相互扩散作⽤，⼀种是母材向液态钎料的扩散，即通常说的溶解；⼀种是钎料组分向母材的扩散。
3.钎焊的技术特点优点：（1）加热温度较低（2）焊件变形⼩，尺⼨精确⾼（3）可焊异种⾦属或材料（4）适合于批量⽣产，⽣产率很⾼（5）可整体加热，⽤于结构复杂，开敞性差的材料焊件缺点：（1）接头强度低（2）耐热性差（3）搭接接头，增加了母材消耗和结构重量总之，钎焊最明显的优点：母材不化钎料化。
钎焊较适宜连接精密、微型、复杂、多钎缝、异类材料的焊件。
4.简述钎焊⼯艺⽅法原理及特点烙铁钎焊：⽤于细⼩简单或很薄零件的软钎焊。
波峰钎焊：⽤于⼤批量印刷电路板和电⼦元件的组装焊接。
施焊时,250℃左右的熔融焊锡在泵的压⼒下通过窄缝形成波峰，⼯件经过波峰实现焊接。
这种⽅法⽣产率⾼，可在流⽔线上实现⾃动化⽣产。
⽕焰钎焊：⽤可燃⽓体与氧⽓或压缩空⽓混合燃烧的⽕焰作为热源进⾏焊接。
⽕焰钎焊设备简单、操作⽅便，根据⼯件形状可⽤多⽕焰同时加热焊接。
这种⽅法适⽤于⾃⾏车架、铝⽔壶嘴等中、⼩件的焊接。
电阻钎焊：利⽤电流流过被焊⼯件时,在钎料与母材界⾯因接触电阻,产⽣热量进⾏局部加热钎料,同时还对待焊接处施加⼀定的压⼒,加热快。
哈工大硕博专业课大纲—焊接与连接基础
博士生入学专业基础课考试大纲课程名称：焊接与连接基础一、考试要求要求考生按报考研究方向全面、系统地掌握“焊接与连接基础”课程的相关基础理论和基本知识，具有比较宽广的知识面，能够运用所学知识分析和解释工程实际问题，科学、合理地提出解决技术问题的方案。
二、考试内容1.材料连接过程中液态金属对固态母材的润湿与铺展(1) 固液相之间的润湿及液态金属的铺展过程(2) 液态金属的毛细填缝过程(3) 影响润湿性的因素(4) 润湿性的评定2．固液相间的相互作用(1) 母材向液态金属中的溶解(2) 液固相之间的扩散(3) 钎焊接头的金属学形态(4) 钎缝的性能3．钎焊过程中材料表面氧化膜的去除(1) 金属表面的氧化膜及其去除机制(2) 硬钎剂钎焊时母材表面氧化膜的去除(3) 软钎剂钎焊时母材表面氧化膜的去除机制(4) 铝及铝合金钎焊时的去膜机制(5) 无钎剂钎焊过程中母材表面氧化膜的去除中性气氛保护下的钎焊，还原性气氛中的钎焊，真空钎焊时的去膜，自钎剂钎料及其去膜机制。
4．固相连接基础理论(1) 材料的扩散连接性(2) 扩散连接原理(3) 液相扩散连接原理及应用(4) 高温合金，钛及钛铝金属间化合物，陶瓷与金属的扩散连接原理及应用5. 焊接结构重要性分类，结构可靠性含义及失效事故危害性的概述。
6. 焊接缺欠与缺陷的定义，焊接接头的构造特点，焊接缺欠的种类及影响；材料组织、性能的分析与评价技术；焊接缺欠的容限规范与对策。
7.焊接结构的失效分析(1) 失效分析的思路方法(2) 失效分析的程序和步骤(3) 裂纹源的识别方法(4) 脆性、疲劳及应力腐蚀失效的特征、诊断和断口分析8.焊接缺欠的评定方法(1) 介绍断裂韧度判据及缺欠合用验收规范(2) 焊接缺欠的规格化处理(3) 应力、应变值以及材料性能的确定(4) 脆断、泄漏的评定以及疲劳裂纹扩展寿命的估算三、试卷结构考试时间：180分钟满分：100分题型结构：1. 理论论述题（约40分）2. 分析论述题（约40分）3. 实际应用题（约20分）四、参考书1.《材料连接过程中的界面行为》方洪渊冯吉才主编哈工大出版社 20042.《焊接工程缺欠分析与对策》陈伯蠡编著机械工业出版社 1998.13.《焊接结构断裂行为及评定》霍立兴编著机械工业出版社 2000.6。
铝材钎焊原理
铝材钎焊原理今天来聊聊铝材钎焊原理。
大家在生活中有没有见过金属物品被连接起来呀？就像家里的一些金属小摆件，如果断了，有时候可以用一种特殊的方法把它们重新连接得天衣无缝，这就有点像铝材钎焊呢。
铝材钎焊，简单来讲，就是用熔点比铝低的填充金属（我们叫它钎料）来把铝材连接起来。
打个比方吧，这就像用胶水粘东西一样，钎料就起到胶水的作用。
当把这个钎料加热到熔点以上，它就变成液态，然后就会填充到两个需要连接的铝材之间的缝隙里。
等到冷却下来后，钎料凝固，就把铝材牢牢地结合在一起了。
这其中其实有着很有趣的科学原理。
铝表面会有一层氧化铝膜，它就像一道屏障，不让钎料轻易地和铝接触进行焊接。
所以在进行铝材钎焊之前，得想办法去除这层氧化膜。
老实说，我一开始也不明白为什么这层氧化膜这么麻烦，后来才知道它的存在是因为铝太容易和氧气发生反应了。
在工业上或者一些专业操作中，会用到专门的助焊剂，这个助焊剂就像是一个先锋一样，它能够去除氧化膜并防止铝在加热过程中再次被氧化。
说到这里，你可能会问，那我们日常生活中能见到这种原理的应用吗？当然啦，像一些铝制的管道连接就可能会用到钎焊工艺。
比如说空调里的铝制管道，通过钎焊可以保证制冷剂在管道里顺利循环，不会泄漏。
不过呢，这个过程也有很多要注意的地方。
比如说加热的温度控制就很关键，温度太高可能会让铝材质本身的性能发生变化，太低的话钎料又不能很好地熔化和填充。
同时，助焊剂的用量也要合适，少了达不到效果，多了可能会造成一些不良影响。
从这个学习过程中我也明白了很多东西，而且还产生了更多的延伸思考。
比如说，除了现有的助焊剂，未来会不会有更环保、更高效的替代品呢？不同类型的铝材对于钎焊性能又有哪些特殊的要求？我想这都是很值得探讨的问题。
也希望感兴趣的朋友能和我一起讨论讨论这个铝材钎焊原理里的小奥秘。

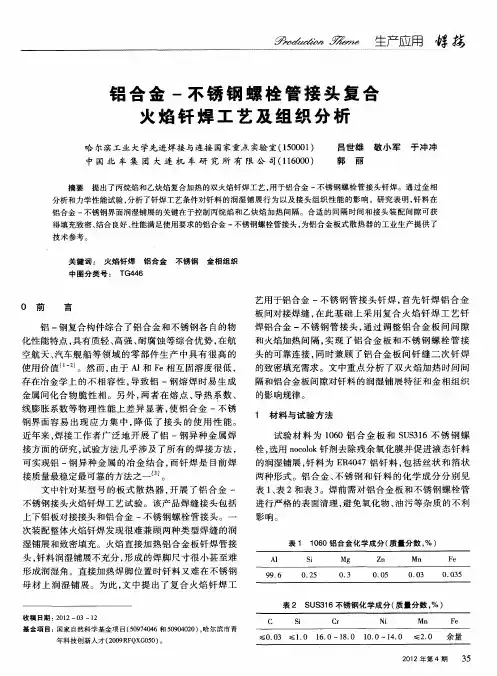

铝合金-不锈钢螺栓管接头复合火焰钎焊工艺及组织分析
耐 热抗 蚀 、 电磁 屏蔽 、 物 医学 等 领 域有 重 要 的应 用 前 生 景 －］ ４。 在 热交 换领 域 ， 热 性 能 高 且 具 有 通 孔 结 构 的泡 导 沫 金属 （ 紫铜 或纯 铝 ） 于 流 动 的 流体 （ 气 相 的空 如 置 如 气 、 相 的水 ） 中时 ， 液 之 由于 其大 的表 面积 、 杂 的三维 复
头， 钎料 润湿 铺 展不 充分 ， 成 的焊 脚 尺寸 很 小 甚 至难 形
形成 润 湿角 。直接加 热 焊脚 位 置 时 钎料 又 难 在 不锈 钢
母 材 上 润 湿 铺 展 。 为此 ， 中 提 出了 复合 火 焰 钎 焊 工 文
表 ２ ＳＵ ３ ６不锈 钢化学成分 （ ｓ１ 质量分数 ， ） ％
进 行严 格 的表面 清理 ， 免 氧 化 物 、 避 油污 等 杂 质 的不 利
影 响
表 １ １６ ０ ０铝 合 金 化 学 成 分 （ 量分 数 ， ） 质 ％
可 实现 铝 一钢 异 种 金 属 的 冶 金 结 合 ， 钎 焊 是 目前 焊 而 接质 量最 稳定 最可 靠 的方法 之一 。 文 中针对 某 型 号 的板 式 散 热 器 ， 展 了铝 合 金 一 开
不锈 钢 接头 火焰钎 焊 工 艺试 验 。该 产 品焊缝 接 头 包 括
上下 铝板 对接 接 头和 铝合 金 一不 锈 钢 螺栓 管 接 头 。一 次装 配 整体 火焰 钎焊 发 现很 难 兼顾 两种 类 型 焊缝 的润
湿铺 展 和致 密填 充 。火 焰直 接 加 热 铝合 金 板钎 焊管 接
收 稿 日期 ： ０ ２—０ ２１ ３—１ ２ 基 金 项 目 ：国 家 自然 科 学 基 金 项 目（０ ７ ０ ６和 ５９ ０ ０ ， 尔 滨 市 青 ５９ ４ ４ ００ ２ ）哈 ４ 年科 技 创 新 人 才 （０ ９ Ｆ ＸＧ ５ ） ２０ Ｒ Ｑ ０ ０ 。 ２１ ０ ２年 第 ４期 ３５
第3章 钎焊去膜方法
12.2.3 机械及物理去膜
1.机械去膜过程 2.物理去膜过程
1.机械去膜过程
在钎焊某些金属及合金时，可利用机械刮擦作用破除 母材表面的氧化膜。
机械去膜过程有两种不同形式： 一种是借助于坚硬的物体，诸如刮刀、锉、钢刷、烙铁 等，沿母材表面加一定压力拖动来实现；
1.机械去膜过程
另一种是直接利用钎料棒端头，施以压力沿加热到钎焊 温度的母材表面拖动，在拖动过程中，即在破除氧化膜 的同时钎料端头受热熔化。这种去膜过程的特点是，只 有去膜工具刮擦到的地方表面氧化膜才会被破除，一般 只作为钎焊接头的第一步。低温钎焊某些金属时，例如 铝及其合金，由于缺少可用的钎剂和气体介质，这种去 膜方法还是方便有效的。
ZnCl2--NH4Cl状态图
软钎剂钎焊时母材表面氧化膜的去除
无机软钎剂 这类钎剂钎焊铬钢、镍铬合金或不锈钢时，其去膜能力仍显
不足，因而可以向其中添加一些盐酸来提高活性。 另外，这类钎剂的熔点较低，钎剂组元易吸潮，钎焊时易发
生飞溅或析出有害气体。为此可以用凡士林调制成膏状使用， 也可以向钎剂中加入一些高熔点的氯化物 ，如： CdCl2(568°C) KCl(768°C) NaCl(800°C)等，以此相应提高 钎剂的熔点。
ZnCl2--NH4Cl状态图
软钎剂钎焊时母材表面氧化膜的去除
氯化锌类钎剂去除氧化膜的作用在于其可 以和水形成络合酸：
ZnCl2+H2O→H[ZnCl2OH]
而生成的络合酸能够溶解金属氧化物， 例如氧化铁：
FeO+2H[ZnCl2OH]→H2O+Fe[ZnCl2OH]2。
在ZnCl2中加入NH4Cl不但可以提高钎剂 的活性，而且可以降低钎剂的熔点，从而 提高钎剂的工艺性能。
材料连接过程中的界面行为
焊接技术的历史与发展
考古发现：
5500年前用锡钎焊银摆设（古埃及） 5000年前用锡钎焊铜钵的银把手（古埃及） 5000年前用银钎料钎焊的管子（古埃及） 4000年前用金钎料钎焊的护符盒（古埃及） 公元前5世纪用锡铅钎料镶嵌皇冠上的珠宝
同一时期，气焊以及接触电焊（电阻焊）的基本形式-点焊和滚焊也获得了研究和发展。
随着冶金、化工、电工、电子等技术的不断发展和进 步，以电弧焊为代表的熔化焊接技术成为材料连接领 域中处于主导地位的连接方法。
研究材料连接过程中界面行为的必要性
分析连接接头的形成机制
作为焊接概念下的接头形成过程，都是使材料被 连接部位原有的固体表面消失或为新的固—固相界面取 代的过程。分析界面在连接过程中的行为，则是探求 连接接头形成的物理本质的有效途径。
润湿功、润湿角及表面张力间的关系
通过Young方程可建立润湿功与润湿角和表面张力之间的关系:
附着功：Wa sg lgsl lg(cos
对于附着润湿来说，只要θ＜180°，就可保证Wa＞0，亦即 可以发生附着润湿。
浸渍功： Wi sg sl lg cos
随着存储期的延长，这层膜还会进 一步增厚。
固体金属的表面结构
在实际钎焊过程中，所涉及到的母材表面都会 有一层前述的表面的结构。
为使钎焊过程得以顺利进行，要根据膜的基本 性质，采用还原性酸（如HCl、HF、稀硫酸、 有机酸）、氧化性酸（如HNO3）或碱（如NaOH、 KOH）等来去除。
经过酸洗的表面仍不是理想表面或清洁表面， 它在钎焊前还可能氧化，并形成一层较薄的氧 化膜。
固相连接中最典型的方法当属扩散焊，扩散焊方法出 现于上个世纪中叶，这种方法在早期并未受到重视。
哈工大_钎焊_杨建国 14.第03章 金属表面氧化膜及其去除机制(无钎剂)
CuO NiO Fe2O3 MoO2 WO2 SiO2
氧化物的分解压 与温度的关系
无钎剂钎焊过程中氧化膜的去除
• 还原性气氛中的钎焊 使用还原性气体介质，不仅可以保 护母材和钎料免于氧化，降低氧的分 压，而且还可以与氧化膜发生直接反 应，从而清除母材表面的氧化膜。 常用的还原性气体主要是氢和一氧 化碳。氢的还原能力要比一氧化碳强得 多，氢还原氧化铁的能力在300°C下是 一氧化碳的10倍，在500°C下是20倍。
无钎剂钎焊过程中氧化膜的去除
• 中性气氛保护下的钎焊
金属的氧化与金属氧化物的分解是一可逆过程： n mMe + O2 ⇔ MemOn 2 其平衡常数为： m PMe POn2 2 Kp = PMemOn
m 式中，PMe 、 On2 2 、 PMemOn 是系统中金属、氧和氧 P 化物的分压。
无钎剂钎焊过程中氧化膜的去除
无钎剂钎焊过程中氧化膜的去除
• 中性气氛保护下的钎焊 钎焊中使用的中性气体主要是氩 气，有时也使用氮气。氩是惰性气体， 在钎焊过程中不会与母材和氧化膜发生 任何作用，它能保护金属不被氧化，但 却没有直接去除氧化膜的能力。 在中性气体保护下，某些金属氧化 物的稳定性会随着温度的升高而降低， 可能发生分解，并在液态钎料的吸附作 用下破坏。
钎焊
————钎焊去膜过程
主讲：杨建国 先进焊接与连接国家重点实验室 哈尔滨工业大学
第三章 钎焊去膜过程
钎焊-序言_YH TIAN
钎焊技术在航天系统制造中的应用
固态陀螺
微型气象站
8
微连接研究室，
钎焊技术在电子产品制造中的应用
温度传感器
热电器件
印制电路板
湿度传感器
9
微连接研究室，
钎焊的分类
美国焊接学会标准
软钎焊 — 钎料熔点或者液相线低于 450°C 硬钎焊 — 钎料熔点或者液相线高于 450°C 高温钎焊 中温钎焊 低温钎焊 火焰钎焊、炉中钎焊、感应钎焊、电阻钎焊、电弧、浸渍、红外、激 光、气相、烙铁、超声波
相对于母材熔点
热源种类和加热方式
环境介质和去除氧化膜方式
钎剂、无钎剂、自钎剂、刮擦、气体保护、真空钎焊
毛细钎焊、非毛细钎焊、接触反应钎焊、扩散钎焊
接头形成特点
10
微连接研究室，
内容安排
序言 第一章 第二章 第三章 第四章 第五章 第六章 第七章
特点
3
微连接研究室，
钎焊过程分解：钎料的填缝过程
钎料预置、加钎料和母材完全接触
4
微连接研究室，
钎焊过程分解：溶解与扩散
母材向钎料中的溶解
钎料成分向母材中扩散
钎焊-原理与方法
Soldering and Brazing
王春青 教授 田艳红 副教授 哈尔滨工业大学 材料科学与工程学院
1
序言
钎焊是最古老的焊接方法-3000年前 钎焊是先进的焊接方法-集成电路封装 钎焊是研究最落后的焊接方法-杨氏方程
2
微连接研究室，
钎焊的基本概念、特点和应用
第三章 钎焊过程中材料表面氧化膜的去除
条件：室温、干燥空气中。 不锈钢表面的氧化膜生成很快达到饱和并且稳定；铁的氧化膜也类似，但铁的 氧化膜疏松；铝的氧化膜生长速度快；铜的氧化膜生长速度快，达到饱和。
4
二.金属氧化物的性质
完全分解型：Ti、Ti合金、无氧铜
在加热条件下，界面的氧化物可分解并扩散到母材中
部分分解型：Cu、Fe
高温下氧化膜凝聚，或与基体的结合减弱
反应方程 2RNH HX MeO 2RNH MeX H O 2 2 2 2 例如，盐酸苯胺为钎剂钎焊铜；
2C6 H 5 NH 2 HCl CuO 2C6 H 5 NH 2 CuCl2 H 2O
生成的CuCl2可以再与盐酸苯胺反应。
CuCl2 2C6 H 5 NH 2 HCl CuC6 H 5 NH 3 2 Cl 4
12
软钎剂-无机软钎剂
无机酸
盐酸；氢氟酸；磷酸
反应
MeO 2 HCl MeCl2 H 2 O MeO 2 HF MeF2 H 2 O 3MeO 2 H 3 PO4 Me PO4 2 3H 2 O
特点
盐酸和氢氟酸对金属有腐蚀作用，加热中析出有害气体，很少 单独使用 磷酸有较强去氧化物能力，不锈钢或锰青铜最适宜选磷酸溶液， 但限于300℃以下使用 以水溶液或酒精溶液，凡士林调成膏状使用
按其残渣对钎 焊接头的腐蚀 作用分类：
腐蚀性
弱腐蚀性
无腐蚀性
11
软钎剂-无机软钎剂
特点
具有很强的腐蚀性 去膜能力强
组成
无机酸：盐酸、氢氟酸、磷酸等，通常以水溶液或酒精溶 液形态使用，或与凡士林调成膏状使用 无机盐：氯化锌，氯化铵等 吸水性强；发生飞溅 活性随浓度增高而提高，超过30%时饱和
哈工大_钎焊_杨建国 02.第01章 钎焊接头形成(钎料的润湿与铺展过程 )
钎剂覆盖条件下 熔融钎料与母材间界面张力的变化
由 Young 方 程 可 知 ， 要 促 进 润 湿 则 需 要 使 σsg 增 加，或使σlg 和σsl 下降．而在实际钎焊过程中，最 常采用的方法是用第二种液体(钎剂)覆盖在钎料与母 材的表面上，从而使界面的情况发生变化．此时有：
σ sf − σ sБайду номын сангаас = σ lf cos θ
钎剂覆盖条件下 熔融钎料与母材间界面张力的变化
据此类推，钎剂与固体母材的界面张力应有类 似的关系。例如：采用Al-Si钎料钎焊Al时，如果 用KCl-LiCl-LiF为钎剂，则润湿情况不佳；如果在 上述钎剂中加入ZnCl2，则由于存在如下反应： 在母材上：2Al+3ZnCl2=3Zn↓+2AlCl3↑ 在钎料上：2Al（Si）+3ZnCl2=3Zn↓+2AlCl3↑ 亦即在钎料－钎剂和母材－钎剂的界面上同时发生 传质反应，因而使润湿效果显著增加。
钎焊
————钎焊接头形成过程
主讲：杨建国 先进焊接与连接国家重点实验室 哈尔滨工业大学
第一章 钎焊接头的形成过程
§1.1 §1.2 §1.3 §1.4 §1.5 钎料的润湿与铺展过程 钎料的毛细填缝过程 影响钎料润湿性的因素 钎料润湿性的评定 液态钎料与母材的相互作用
第一章 钎焊接头的形成过程
钎剂有无及作用
如果在使用钎剂后可以使 σsf＞σsg或使σlf＜σlg， 就可以促进润湿。
使用钎剂时的界面张力的情况
钎剂覆盖条件下 熔融钎料与母材间界面张力的变化
研究发现，界面有传质作用发生时，界面张 力会下降。 在测定水－油界面张力时，在水中注入乙醇， 乙醇通过水－油界面时会使界面张力下降。 Cd-Pb和Zn-Bi液态金属在有Cd蒸汽渗入时，表 面张力下降。 Cd向CdCl2中溶解时,界面张力也降低。
哈工大_钎焊_杨建国 03.第01章 钎焊接头形成(钎料的填缝过程 )
Young－Laplace方程
由于弯曲表面上有附加压力PA，所以表面扩展需要克服这 种附加压力而做功，即W= PAdV，dV是由曲面移动时扫过的 体积。因为 dV = xydz , W = PAxydz 所以 σ ( xdy + ydx) = PAxydz 由相似三角形的关系：
dx / dz = x / R1, dx = xdz / R1 dy / dz = y / R 2, dy = ydz / R 2
所以 PA = σ (1 / R1 + 1 / R 2) 此式即为Young-Laplace方程。 对于球面：R1=R2=r,则σ=2σ/r； 对于平面：R1→∞,R2 →∞ ，则PA →0。
Young－Laplace方程
Young-Laplace 方 程 是 我 们 讨 论 液 态 钎料填缝时的最基本方程。对于任意形 状的弯曲液面,由于过曲面上一点的任意 两个互相垂直的正截面的曲率半径的倒 数和为常数C,C称为该点的平均曲率。因 此，计算时可以选取特殊位置的截面曲 率半径，这样将使问题得到简化。
y = h = σ lg 2 cos θ ρg (a − 2h tg α )
h(a − 2h tg α ) = 2σ lg cos θ ρg
同理,对于上大下小的间隙(右图(b)),其间隙随高度的 变化为
a" = a + 2 y tg α
当钎料爬升达到最大高度时(y＝h),可得：
h(a + 2h tg α ) = 2σ lg cos θ ρg
弯曲液面附加压力的产生
弯曲液面的附加压力
附加压力的推导：设想在液态钎料内部形成一个球形的气泡, 气泡的半径为r,当温度一定时液体所受的压力为P。当压力 P发生微小变化时,则气泡的表面积A和体积V均发生微小改 变dA和dV,则有： PAdV = ( P − P 0)dV = σdA 对于球形气泡 V=4πr3/3, dV= 4πr2dr A= 4πr2, dA= 8πrdr 所以：dA/dV=2/r 故： PA=2σ/r 可见附加压力与表面张力成正比, 与界面曲率半径成反比。 气泡法测定附加压力示意图
铝及铝合金阳极氧化膜的封闭技术_周育红
