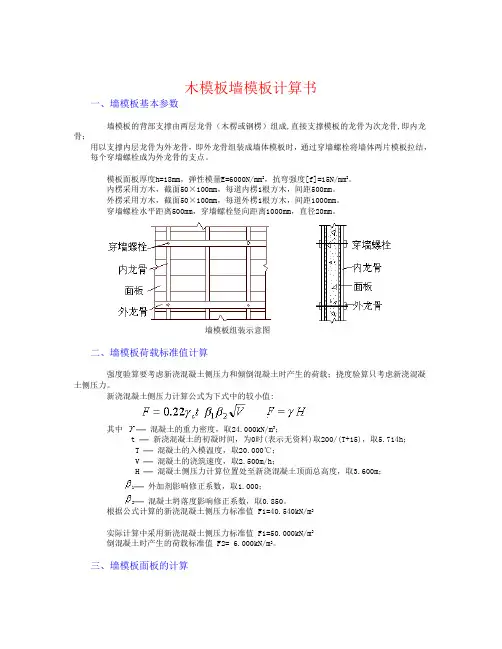

木模板墙模板计算书
木模板墙模板计算书一、墙模板基本参数墙模板的背部支撑由两层龙骨（木楞或钢楞）组成,直接支撑模板的龙骨为次龙骨,即内龙骨；用以支撑内层龙骨为外龙骨，即外龙骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结，每个穿墙螺栓成为外龙骨的支点。
模板面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
内楞采用方木，截面50×100mm，每道内楞1根方木，间距500mm。
外楞采用方木，截面50×100mm，每道外楞1根方木，间距1000mm。
穿墙螺栓水平距离500mm，穿墙螺栓竖向距离1000mm，直径20mm。
墙模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.600m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=40.540kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=50.000kN/m2倒混凝土时产生的荷载标准值 F2= 6.000kN/m2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。
q1.强度计算= M/W < [f]其中——面板的强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩,W = 100.00×1.80×1.80/6=54.00cm3；[f] ——面板的强度设计值(N/mm2)。
墙模板工程施工方案计算书(最新)
墙模板工程施工方案计算书(最新)一、工程概况1.1 项目名称墙模板工程施工1.2 工程地址具体地址待定1.3 工程概述本工程为墙模板工程施工，主要包括墙体模板的搭建、拆除等工作。
二、工程量清单2.1 墙模板数量统计根据实际测量，本工程墙模板数量共计XX平方米。
2.2 施工工艺要求•搭建模板时要保证垂直度和平整度，严禁出现倾斜和变形现象；•拆除模板时要小心细致，不得损坏周边结构。
2.3 工程施工进度计划按照施工进度计划，合理安排施工顺序，保证工程按时完工。
三、工程费用预算3.1 原材料费用•模板板材费用：XXXX元/平方米•支撑杆费用：XXXX元/根•其他辅助材料费用：XXXX元/项3.2 人工费用•搭建人工费用：XXXX元/平方米•拆除人工费用：XXXX元/平方米3.3 设备使用费用•搭建设备使用费用：XXXX元/日•拆除设备使用费用：XXXX元/日3.4 合计费用综合计算原材料费用、人工费用和设备使用费用，预计本工程总费用为XXXX 元。
四、施工总结4.1 施工方案•按照工程量清单和施工进度计划，合理安排施工队伍；•严格按照工艺要求施工，保证施工质量；•控制工程费用，做到物尽其用。
4.2 施工风险施工过程中可能存在安全隐患和质量风险，施工人员需加强安全意识，及时发现并解决问题。
4.3 验收标准根据施工图纸和技术要求，对施工成果进行验收，合格方可移交使用。
以上为墙模板工程施工方案计算书的内容，如有问题或需要进一步详细了解，请随时与工程负责人联系。

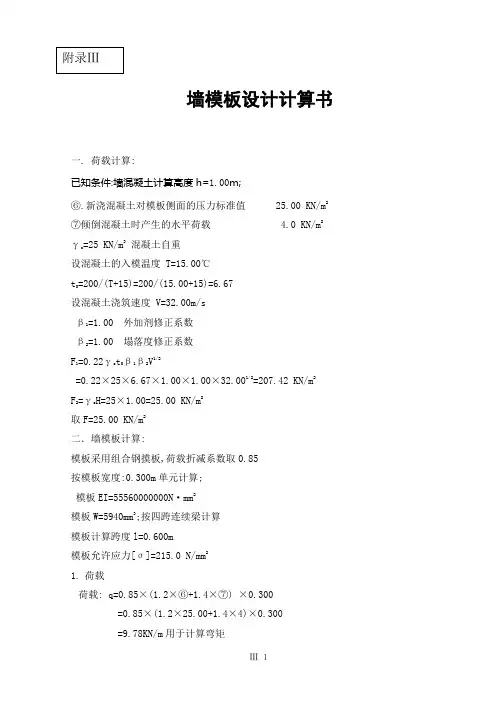

墙模板设计计算书
墙模板设计计算书一. 荷载计算:已知条件:墙混凝土计算高度h=1.00m;⑥.新浇混凝土对模板侧面的压力标准值 25.00 KN/m2⑦倾倒混凝土时产生的水平荷载 4.0 KN/m2 γc=25 KN/m3混凝土自重设混凝土的入模温度 T=15.00℃t=200/(T+15)=200/(15.00+15)=6.67设混凝土浇筑速度 V=32.00m/sβ1=1.00 外加剂修正系数β2=1.00 塌落度修正系数F 1=0.22γctβ1β2V1/2=0.22×25×6.67×1.00×1.00×32.001/2=207.42 KN/m2F 2=γcH=25×1.00=25.00 KN/m2取F=25.00 KN/m2二．墙模板计算:模板采用组合钢摸板,荷载折减系数取0.85按模板宽度:0.300m单元计算;模板EI=55560000000N·mm2模板W=5940mm3;按四跨连续梁计算模板计算跨度l=0.600m模板允许应力[σ]=215.0 N/mm21.荷载荷载: q=0.85×(1.2×⑥+1.4×⑦) ×0.300 =0.85×(1.2×25.00+1.4×4)×0.300=9.78KN/m用于计算弯矩q’=0.85×⑥×0.300=0.85×25.00×0.300=6.375KN/m用于计算挠度2.抗弯强度验算:M=0.1070ql2=0.1070×9.78×0.6002=0.3767KN·mσ=M/W=0.3767×106/5940=63.4N/mm2<215.0N/mm23.挠度验算:ω=0.6320×q’l4/100EI=0.6320×6.375×(0.600×1000）4/(100×55560000000)=0.10mm<[ω]=1.5mm允许挠度[ω]=1.5mm三.墙侧模水平龙骨强度验算:水平龙骨采用2根φ48.5mm×3.5mm钢管;间距0.600mm水平龙骨截面抵抗矩W=5080;水平龙骨刚度EI=25100000000;水平龙骨允许应力[σ]=205.0000N/mm2水平龙骨计算跨度l=0.6000m按五跨连续梁计算; 荷载折减系数取0.90荷载: 0.90×(1.2×⑥+1.4×⑦)=0.90×(1.2×25.00+1.4×4)=25.00KN/m2q=25.00×0.600=21.36KN/m 用于计算弯矩q’=0.90×⑥×0.600=15.00N/mm用于计算挠度M=0.105×ql2=0.105×21.36×0.30002=0.2019KN·m max/2W=0.2019×106/(2×5080)σ=Mmax=19.8673N/mm2<205.0000N/mm2ω=0.644q’l4/(2×100EI)=0.644×15.00×(0.3000×1000)4/(2×100×25100000000) =0.0156mm< [ω]=L/500=(0.3000×1000)/500=0.6000mm七.墙侧模竖向龙骨强度验算:竖向龙骨采用2根φ48.5mm×3.5mm钢管; 间距0.6000mm竖向龙骨截面抵抗矩W=5080;竖向龙骨刚度EI=25100000000;竖向龙骨允许应力[σ]=205.0000N/mm2竖向龙骨计算跨度l=0.6000m按三跨连续梁计算:荷载: 0.90×(1.2×⑥+1.4×⑦)=0.90×(1.2×25.00+1.4×4)=25.00KN/m2q=25.00×0.6000=15KN/m 用于计算弯矩q’=0.90×⑥×0.6000=13.5000N/mm用于计算挠度=0.1×ql2=0.1×15×0.60002=0.54KN·mMmadσ=M/2W=0.54×106/(2×5080)max=53N/mm2<205N/mm2ω=0.677q’l4/(2×100EI)=0.677×13.5000×(0.6000×1000)4/(2×100×25100000000) =0.24mm< [ω]=L/500=(0.6000×1000)/500=1.20mm八.墙侧模板对拉螺栓强度验算:对拉螺栓采用M16螺栓螺栓竖向间距0.6000m; 螺栓水平向间距0.600m=17.8000KN螺栓抗拉强度fbN=25.00×0.6000×0.600=6.4080KN<fb=17.8000KN。

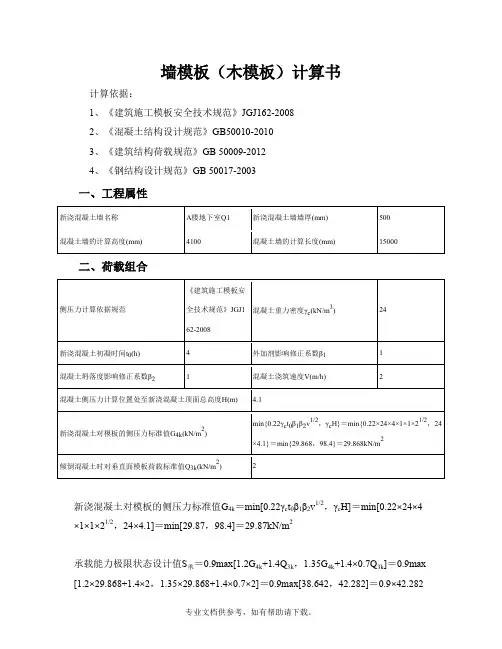

墙模板(木模板)计算书
墙模板（木模板）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×4.1]＝min[29.87，98.4]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max [1.2×29.868+1.4×2，1.35×29.868+1.4×0.7×2]＝0.9max[38.642，42.282]＝0.9×42.282＝38.054kN/m2正常使用极限状态设计值S正＝G4k＝29.868 kN/m2三、面板布置模板设计立面图四、面板验算墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.45m，W＝bh2/6＝450×182/6＝24300mm3，I＝bh3/12＝450×183/12＝218700mm41、强度验算q＝bS承＝0.45×38.054＝17.124kN/m面板弯矩图(kN·m)M max＝0.086kN·mσ＝M max/W＝0.086×106/24300＝3.523N/mm2≤[f]＝15N/mm2 满足要求！2、挠度验算q＝bS正＝0.45×29.868=13.441kN/m面板变形图(mm) ν＝0.128mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！五、小梁验算1、强度验算q＝bS承＝0.225×38.054＝8.562kN/m小梁弯矩图(kN·m)小梁剪力图(kN)M max＝0.268kN·mσ＝M max/W＝0.268×106/42667＝6.271N/mm2≤[f]＝16.2N/mm2 满足要求！2、挠度验算q＝bS正＝0.225×29.868=6.72kN/m小梁变形图(mm) ν＝0.418mm≤[ν]＝l/400＝450/400＝1.125mm满足要求！3、支座反力计算R1=4.414kN，R2=...R74=3.923kN，R75=3.433kN 六、主梁验算1、强度验算主梁弯矩图(kN·m) M max＝0.205kN·mσ＝M max/W＝0.205×106/4250＝48.318N/mm2≤[f]＝205N/mm2 满足要求！2、挠度验算主梁变形图(mm)ν＝0.18mm≤[ν]＝l/400＝450/400＝1.125mm满足要求！七、对拉螺栓验算对拉螺栓横向验算间距m＝max[450，450/2+150]＝450mm对拉螺栓竖向验算间距n＝max[450，450/2+250]＝475mmN＝0.95mnS承＝0.95×0.45×0.475×38.054＝7.727kN≤N t b＝17.8kN 满足要求！。
墙模板计算书
墙模板计算书一、墙模板基本参数计算断面宽度350mm，高度5350mm，两侧楼板厚度180mm。
模板面板采用普通胶合板。
内龙骨间距100mm，内龙骨采用单钢管48mm×3.0mm，外龙骨采用双钢管48mm×3.0mm。
对拉螺栓布置9道，在断面内水平间距200+400+400+500+500+600+700+700+700mm，断面跨度方向间距350mm，直径14mm。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。
木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。
5350m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中c —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ；1—— 外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=40.540kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×40.550=36.495kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照简支梁计算。
面板的计算宽度取0.10m 。
墙板模板计算(标准)
墙 板 模 板 计 算 （木模）墙板截面：宽度L(m) 3.3厚度B(mm)180高度H(m)3201.812采用18厚木胶合大模板。
18厚木胶合大模板弹性模量为：5200N/mm 2惯性矩I xj =269700mm 4截面最小抵抗矩W xj =5940mm 44891219005080206000钢楞间距：横向l 1600mm 纵向l 2600mm55.86KN/m 272.00KN/m 2其中：245.71V 1/2= 1.341.21.15F'=55.86KN/m 2F 恒=F'×1.2×0.85=56.98KN/m 2(用于挠度计算)其中：0.85：钢模折减系数。
查《建筑施工手册》17-6-2荷载的第5条：4K N/m 2F 活=4×1.4×0.85=4.76kN/m 2总荷载为：F=F 恒+F 活=61.74KN/m 2(用于承载力计算)2、验算：（1）、模板验算：#REF!N/mm(用于计算承载力)#REF!N/mm(用于计算挠度)截面惯性矩I(mm 4)混凝土的浇筑温度T(°C)混凝土的浇筑速度ν(m/h)混凝土的坍落度(cm)查《建筑施工手册》P1294表：17-86得：截面最小抵抗矩W(mm 3)钢材的弹性模量E(N/mm 2)1、荷载计算：（1）、模板侧压力：钢楞选用：两根φ48×3.5钢管截面积A(mm 2)t o ：新浇筑混凝土的初凝时间(h)t 0=200/(T+15)=V ：混凝土的浇筑速度（m/h ）H ：混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m ）F 1=0.22γc t o β1β2v 1/2=F 2 = γc H =F 1、F 2：新浇筑砼对模板的最大侧压力(KN/m 2)γc:混凝土的重力密度（kN/m 3）作用于模板的线荷载：q 1=(F/1000)×b=q 2=(F 恒/1000)×b=抗弯强度验算：β1：外加剂影响修正系数β2：混凝土坍落度影响修正系数模板侧压力取F 1、F 2中的较小值。
木模板计算书范例
木模板计算书XXXX楼工程；工程建设地点：XXXX开发区；属于砖混结构；地上6层；建筑高度：19.8m；标准层层高：2.8m ；总建筑面积：2262平方米.2653平方米；总工期：天。
本工程建设单位XXX地产开发公司，沈阳XXX研究院设计，地质勘察，沈阳市XX建监理公司，XX建筑公司组织施工；由XX担任项目经理，XX担任技术负责人。
模板支架采用木顶支撑，计算根据《木结构设计规范》（GB50005-2003）、《混凝土结构设计规范》（GB50010-2002）、《建筑结构荷载规范》(GB 50009-2001)、《建筑施工计算手册》江正荣著、《建筑施工手册》（第四版）等编制。
一、参数信息1、模板支架参数横向间距或排距(m): 1.000；纵距(m): 1.000；模板支架计算高度(m): 2.700；立柱采用圆木:圆木小头直径(mm): 80.000；圆木大头直径(mm): 100.000；斜撑截面宽度(mm)：30.000；斜撑截面高度(mm)：40.000；帽木截面宽度(mm)：60.000；帽木截面高度(mm)：90.000；斜撑与立柱连接处到帽木的距离(mm): 600.000；板底支撑形式：方木支撑；方木的间隔距离(mm)：300.000；方木的截面宽度(mm)：40.000；方木的截面高度(mm)：60.000；2、荷载参数模板与木板自重(kN/m2)：0.350；混凝土与钢筋自重(kN/m3)：25.000；施工均布荷载标准值(kN/m2)：2.000；3、楼板参数钢筋级别：三级钢HRB 400；楼板混凝土强度等级：C20；每层标准施工天数：7；每平米楼板截面的钢筋面积(mm2)：523.600；楼板的计算跨度(m)：5.400；楼板的计算宽度(m)：3.300；楼板的计算厚度(mm)：100.000；施工期平均气温(℃)：20.000；4、板底方木参数板底方木选用木材：落叶松；方木弹性模量E(N/mm2)：10000.000；方木抗弯强度设计值f m(N/mm2)：17.000；方木抗剪强度设计值f v(N/mm2)：1.600；5、帽木方木参数帽木方木选用木材：落叶松；方木弹性模量E(N/mm2)：10000.000；方木抗弯强度设计值f m(N/mm2)：17.000；方木抗剪强度设计值f v(N/mm2)：1.600；6、斜撑方木参数斜撑方木选用木材：落叶松；方木弹性模量E(N/mm2)：10000.000；方木抗压强度设计值f v(N/mm2)：15.000；7、立柱圆木参数立柱圆木选用木材：落叶松；圆木弹性模量E(N/mm2)：10000.000；圆木抗压强度设计值f v(N/mm2)：15.000；二、模板面板计算:模板面板为受弯构件,按三跨连续梁对面板进行验算其抗弯强度和刚度模板面板的截面惯性矩I和截面抵抗矩W分别为：W = 100.00×1.802/6 = 54.000cm3；I = 100.00×1.803/12 = 48.600cm3；面板计算简图1、荷载计算：(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1 = 25.000×0.100×1.000+3.500×1.000 = 6.000 kN/m；(2)活荷载为施工人员及设备荷载(kN/m)：q2 = 2.000×1.000 = 2.000 kN/m；2、强度计算计算公式如下:M = 0.1ql2其中：q=1.2 q1+1.4 q2=1.2×6.000+1.4×2.000= 10.000kN/m最大弯矩M =0.1×10.000×300.002= 90000.000 N·mm；面板最大应力计算值σ =M/W= 90000.000/54000.000 = 1.667 N/mm2；面板的抗弯强度设计值[f]=17.00 N/mm2；面板的最大应力计算值为1.667N/mm2，小于面板的抗弯强度设计值17N/mm2，满足要求！3、挠度计算挠度计算公式为：ν=0.677ql4/(100EI)≤[ν]=l/250其中q =q1=6.000kN/m面板最大挠度计算值ν= 0.677×6.000×300.0004/(100×6000.00×48.600×104)=0.11 mm；面板最大允许挠度[ν]=300.00/250=1.20mm；面板的最大挠度计算值0.11mm，小于面板的最大允许挠度1.2mm，满足要求！三、模板底支撑方木的验算:本工程模板板底采用方木作为支撑，方木按照三跨连续梁计算；方木截面惯性矩I和截面抵抗矩W分别为：W = b×h2/6 = 4.000×6.0002/6 = 24.000 cm3；I = b×h3/12 = 4.000×6.0003/12 = 72.000 cm4；木楞计算简图1、荷载的计算：(1)钢筋混凝土板自重线荷载(kN/m)：q1 = 25.000×0.100×0.300 = 0.750 kN/m；(2)模板的自重线荷载(kN/m)：q2 = 0.350×0.300 = 0.105kN/m；(3)活荷载为施工荷载标准值(kN/m)：p1 = 2.000×0.300=0.600 kN/m；2、抗弯强度验算：M=0.1ql2均布荷载q = 1.2×(q1+q2 )+1.4×p1 = 1.2×(0.750+0.105)+1.4×0.600= 1.866kN/m；最大弯矩M =0.1×q×l2 = 0.1×1.866×1.0002= 0.187 kN·m；最大支座力N = 1.1×q×l = 1.1×1.866×1.000 = 2.053 kN ；截面应力σ = M/W = 0.187×106/24.000×103 = 7.775 N/mm2；方木的最大应力计算值为7.775N/mm2，小于方木抗弯强度设计值17.000N/mm2，满足要求！3、抗剪强度验算：截面抗剪强度必须满足下式：τ = 3V/(2bh n)≤f v其中最大剪力：V = 0.6×1.866×1.000 = 1.120 kN；截面受剪应力计算值：τ = 3×1.120×103/(2×40.000×60.000) = 0.700 N/mm2；截面抗剪强度设计值：[f v] = 1.600 N/mm2；方木的最大受剪应力计算值为0.700N/mm2，小于方木抗剪强度设计值1.6N/mm2，满足要求！4、挠度验算：ν=0.677ql4/(100EI)≤[ν]=l/250均布荷载q = q1+q2 = 0.750+0.105 = 0.855 kN/m；最大变形ν= 0.677×0.855×（1.000×103）4/(100×10000.000×72.000×104)= 0.804 mm；方木的最大挠度为0.804mm，小于最大容许挠度4.000mm，满足要求！四、帽木验算:支撑帽木按照集中以及均布荷载作用下的两跨连续梁计算；集中荷载P取纵向板底支撑传递力：P = 1.866×1.000 = 1.866 kN；均布荷载q取帽木自重：q = 1.000×0.060×0.090×3.870 = 0.021 kN/m；截面抵抗矩：W = b×h2/6 = 6.000×9.0002/6 = 81.000 cm3；截面惯性矩：I = b×h3/12= 6.000×9.0003/12 = 364.500 cm4；帽木受力计算简图帽木剪力图(kN)帽木弯矩图(kN·m)帽木变形图(mm)各支座对支撑梁的支撑反力由左至右分别为：R[1] = 2.213 kN；R[2] = 3.805 kN；R[3] = 1.467 kN；最大弯矩M max = 0.202 kN·m；最大变形νmax = 0.068 mm；最大剪力V max = 2.276 kN；截面应力σ = 202.181/81 = 2.496 N/mm2。
墙模板(木模)计算书
墙模板计算书一、墙模板基本参数计算断面宽度400mm，高度7100mm，两侧楼板厚度200mm。
模板面板采用普通胶合板。
内龙骨间距200mm，内龙骨采用40×90mm木方，外龙骨采用双钢管48mm×3.5mm。
对拉螺栓布置14道，在断面内水平间距200+500+500+500+500+500+500+500+500+500+500+500+500+500mm，断面跨度方向间距600mm，直径14mm。
面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
7100m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值:F1=0.9×27.000=24.300kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值:F2=0.9×4.000=3.600kN/m2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照连续梁计算。
面板的计算宽度取6.90m。
荷载计算值q = 1.2×24.300×6.900+1.40×3.600×6.900=235.980kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 690.00×1.50×1.50/6 = 258.75cm3；I = 690.00×1.50×1.50×1.50/12 = 194.06cm4；235.98kN/mA计算简图0.944弯矩图(kN.m)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：167.67kN/mA变形计算受力图0.012经过计算得到从左到右各支座力分别为 N 1=18.878kN N 2=51.916kNN3=51.916kNN4=18.878kN最大弯矩 M = 0.943kN.m最大变形 V = 0.156mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = M/W = 0.943×1000×1000/258750=3.644N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算截面抗剪强度计算值T=3Q/2bh=3×28317.0/(2×6900.001×15.000)=0.410N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.156mm面板的最大挠度小于200.0/250,满足要求!四、墙模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。
地下车库木模板、墙模板计算书
地下车库木模板、墙模板计算书1、墙模板基本参数墙模板的背部支撑由两层龙骨（木楞或钢楞）组成，直接支撑模板的龙骨为次龙骨，即内龙骨，用以支撑内层龙骨为外龙骨，即外龙骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结，每个穿墙螺栓成为外龙骨的支点，模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）模板面厚度h＝18mm，弹性模量E＝6000N∕m㎡。
抗弯强度[￡]＝15N∕m㎡，内楞采用方木，截面采用50×100mm，每道内楞1根方木，间距300mm外楞采用 48×3.5mm的钢管，每道外楞2根钢管，间距500mm墙模板组装示意图1、墙模板荷载标准值计算强度验算要考虑新混凝土侧压力和倾倒混凝土时产生的荷载：度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的最小值：F＝0.22rtβ1β2, F＝rH其中r——混凝土的重力密度，取24.000KN／m³t——新浇混凝土的初凝时间为0时（表示无资料）取200∕（T﹢15），取5.714hT——混凝土的入模温度，取20.000℃V——混凝土的浇筑速度，取1.00m／hH——混凝土侧压力计算处至新浇混凝土顶面总高度，取3.60mβ1——外加剂影响修正系数，取1.200β2——混凝土坍落度影响修正系数，取1.150根据公式计算的新浇混凝土侧压力为标准值F1＝41.630KN／㎡实际计算中采用新浇混凝土侧压力标准值F1＝4.640KN／㎡倒混凝土时产生的荷载标准值F2＝6.000KN／㎡2、墙模板面板计算面板为受弯结构，需要验收其抗弯强度和刚度，计算的原则是按照龙骨的间距和模板面的大小，按支撑在内楞上的三跨连续梁计算，面板计算简图：1）强度计算：＝M／W（f）其中 ——面板的强度计算值（N／㎜ ）M——面板的最大弯矩（N.㎜）W——面板的静载面抵抗矩，W＝50.00×1.80×1.80／6＝27.00㎝ f——面板的强度设计值（N／㎜ ）M＝ql ／10其中q——作用在模板上的侧压力，它包括：新浇混凝土侧压力设计值 q1＝1.2×0.5×41.64＝24.98KN／m倾倒混凝土侧压力设计值 q2＝1.4×0.5×6.00＝4.20KN／Ml——计算跨度（内楞间距） l＝300mm面板的强度设计值[f]＝15.000N／㎜经计算得到，面板的强度计算值9.728N／㎜面板的强度验算＜[f]，满足要求3、墙模板内外楞的计算：1）内楞（木或钢）直接承受模板传递的荷载，通常按照均布荷载的三跨连续梁计算，本算例中，龙骨采用木楞，截面惯性矩I和截面抵抗矩W分别为：W＝5.00×10.00×10.00／6＝83.33cm³I＝5.00×10.00×10.00×10.00／12＝416.67cm内楞计算简图2）内楞强度计算=M／W＜[f]其中 ——内楞强度计算值（N／㎜ ）M——内楞的最大弯矩（N.㎜）W——内楞的净截面抵抗矩[f]——内楞的强度设计值（N／㎜ ）M＝ql ／10其中q——作用在内楞的荷载，q＝（1.2×41.64＋1.4×6.00）×0.3=17.51KN∕ml——内楞计算跨度（外楞间距）l=500mm内楞强度设计值[f]=13.000N∕㎜经计算得到，内楞的强度计算值5.253N／㎜内楞的强度验算＜[f]满足要求3）内楞的挠度计算V=0.6≥qI／100EI＜[V]=1∕250其中E——内楞的弹性模量 E=9500.00N∕㎜内楞的最大允许挠度值 [V]=2.000mm内楞的最大挠度计算值 V=0.134mm内楞的挠度验算V＜[V],满足要求4）外楞（木或钢）承受内楞传递的荷载，按照集中荷载下的三跨连续梁计算本算例中，外龙骨采用钢楞，截面惯性钜I和截面抵抗钜W分别为：外钢楞的规格：园钢管 48×3.5mm外钢楞截面抵抗钜 W=5.08cm³外钢楞截面惯性矩 I=12.19cm外楞计算简图5）外楞强度计算=M／W＜[f]其中 ——外楞强度计算值（N／㎜ ）M——外楞的最大弯矩（N.㎜）W——外楞的净截面抵抗矩[f]——外楞的强度设计值（N／㎜ ）M=0.175PL其中P——作用在外楞的荷载。
墙模板(木模板)安全计算书
墙模板（木模板）安全计算书一、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003二、计算参数（图1）纵向剖面图（图2）立面图三、荷载统计新浇混凝土对模板的侧压力F1=0.22γct0β1β2V0.5＝0.22×24×4×1.2×1.15×20.5=41.218kN/m2 F2=γcH＝24×5000/1000=120kN/m2标准值G4k＝min[F1,F2]＝41.218kN/m2承载能力极限状态设计值根据墙厚的大小确定组合类型：当墙厚大于100mm：S＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]当墙厚不大于100mm：S＝0.9max[1.2G4k+1.4Q2k，1.35G4k+1.4×0.7Q2k]则：S=0.9×max(1.2×41.218+1.4×(1×2+(1-1)×4),1.35×41.218+1.4×0.7×(1×2+(1-1)×4))=51.844kN/m2正常使用极限状态设计值Sk＝G4k＝41.218kN/m2四、面板验算根据规范规定面板可按简支跨计算，根据施工情况一般楼板面板均搁置在梁侧模板上，无悬挑端，故可按简支跨一种情况进行计算，取b=1m单位面板宽度为计算单元。
W＝bh2/6=1000×152/6=37500mm3I＝bh3/12=1000×153/12=281250mm4其中的h为面板厚度。
1、强度验算q＝bS＝1×51.844=51.844kN/m（图3）承载能力极限状态受力简图（图4）面板弯矩图(kN·m)Mmax＝0.259kN·mσ＝Mmax/W＝0.259×106/37500=6.913N/mm2≤[f]＝30N/mm2满足要求2、挠度验算qk＝bSk=1×41.218=41.218kN/m（图5）正常使用极限状态受力简图（图6）面板变形图νmax＝0.265mm≤[ν]＝200/400=0.5mm 满足要求五、次梁验算q＝aS＝200/1000×51.844=10.369kN/m qk＝aSk＝200/1000×41.218=8.244kN/m 1、抗弯强度验算（图7）承载能力极限状态受力简图（图8）梁弯矩图Mmax＝0.207kN·mσ＝Mmax/W＝0.207×106/(83.333×1000)=2.489N/mm2≤[f]＝15N/mm2满足要求2、抗剪强度验算（图9）次梁剪力图(kN)Vmax＝2.426kNτ=VmaxS0/(Ib)=2.426×103×62.5×103/(416.667×104×5×10)=0.728N/mm2≤[fv]＝2N/mm2满足要求3、挠度验算（图10）正常使用极限状态受力简图（图11）次梁变形图ν＝0.055mm≤[ν]＝450/400=1.125mm满足要求4、支座反力计算Rmax=4.728KNRmaxk=3.759KN六、主梁验算因主梁的跨度一般是较大的，为了方便计算且保证安全，可以按有悬挑的四跨连续梁计算，计算简图如下：（图12）承载能力极限状态受力简图1、抗弯强度验算（图13）主梁弯矩图Mmax＝0.946kN·mσ＝Mmax/W＝0.946×106/(8.986×1000)=105.223N/mm2≤[f]＝205N/mm2满足要求2、抗剪强度验算（图14）主梁剪力图Vmax＝5.913kNτ=VmaxS0/(Ib)=5.913×1000×6.084×103/(21.566×104×1.2×10)=13.9N/mm2≤[fv]＝120N/mm2满足要求3、挠度验算（图15）正常使用极限状态受力简图（图16）主梁变形图ν＝0.513mm≤[ν]＝450/400=1.125mm满足要求4、支座反力计算对拉螺栓承受的支座反力：N=14.197KN七、对拉螺栓验算对拉螺栓拉力值N：N＝0.95XYFs＝0.95XY×(1.2G4k+1.4Q3k)＝0.95×450/1000×450/1000×(1.2×41.218+1.4×2)=10.054kN≤Ntb=17.8kN满足要求。
内墙模板计算书
墙模板计算书一、墙模板基本参数计算断面宽度300mm，高度4100mm，两侧楼板厚度250mm。
模板面板采用普通胶合板。
内龙骨间距250mm，内龙骨采用50×100mm木方，外龙骨采用双钢管48mm×3.5mm。
对拉螺栓布置7道，在断面内水平间距400+400+400+600+600+600+600mm，断面跨度方向间距500mm，直径20mm。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
4100m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值: F1=0.9×27.000=24.300kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值: F2=0.9×6.000=5.400kN/m 2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照连续梁计算。
面板的计算宽度取3.85m 。
荷载计算值 q = 1.2×24.300×3.850+1.40×5.400×3.850=141.372kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 385.00×1.80×1.80/6 = 207.90cm 3； I = 385.00×1.80×1.80×1.80/12 = 187.11cm 4；141.37kN/mA计算简图0.884弯矩图(kN.m)剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：93.56kN/mA变形计算受力图0.017变形图(mm)经过计算得到从左到右各支座力分别为 N 1=14.137kN N 2=38.877kN N 3=38.877kN N 4=14.137kN 最大弯矩 M = 0.883kN.m 最大变形 V = 0.221mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = M/W = 0.883×1000×1000/207900=4.247N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算截面抗剪强度计算值T=3Q/2bh=3×21205.0/(2×3850.000×18.000)=0.459N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.221mm面板的最大挠度小于250.0/250,满足要求!四、墙模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。
墙模板计算书
墙模板计算书本计算书依据《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2002)、《钢结构设计规范》(GB 50017-2003)等规范编制。
墙段：Q1。
模板剖面示意图(二) 主楞参数材料：1根Ф48×3.0钢管；间距(mm)：150,500*6；钢材品种：钢材Q235钢(＞16-40)；弹性模量E：206000N/mm2；屈服强度fy：235N/mm2；抗拉/抗压/抗弯强度设计值f：205N/mm2；抗剪强度设计值fv：120N/mm2；端面承压强度设计值fce：325N/mm2；(三) 次楞参数材料：2根40×80木方（宽度×高度mm）；间距(mm)：250；木材品种：太平洋海岸黄柏；弹性模量E：10000N/mm2；抗压强度设计值fc：13N/mm2；抗弯强度设计值fm：15N/mm2；抗剪强度设计值fv：1.6N/mm2；(四) 加固楞支拉参数加固楞采用固定支顶点支拉；固定支顶点水平间距：500mm；固定支顶点竖向间距(mm)依次是：150,500*6；二、墙模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。
根据《模板规范（JGJ162-2008）》第5.2.1条规定，面板按照简支跨计算。
这里取面板的计算宽度为3.300m。
面板的截面惯性矩I和截面抵抗矩W分别为:I = 3300×183/12= 1.604×106mm4；W = 3300×182/6 = 1.782×105mm3；1.荷载计算及组合(一) 新浇砼作用于模板的最大侧压力G4k按下列公式计算，并取其中的较小值:F1=0.22γtβ1β2V1/2F2=γH其中γ -- 砼的重力密度，取24.000kN/m3；t -- 新浇砼的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T -- 砼的入模温度，取20.000℃；V -- 砼的浇筑速度，取1.500m/h；H -- 砼侧压力计算位置处至新浇砼顶面总高度，取3.300m；β1-- 外加剂影响修正系数，取1.200；β2-- 砼坍落度影响修正系数，取1.150。
墙模板计算书讲解
墙模板计算书《混凝土结构设计规范》(GB50010-2002)、墙模板的计算参照《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范。
墙模板的背部支撑由两层龙骨（木楞或钢楞）组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。
组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。
3 0.8m的运输器具时，倾倒混凝土产生的荷载标根据《建筑施工手册》，当采用容量为0.2～2；3.00kN/m 准值为一、参数信息1.基本参数次楞间距(mm):300；穿墙螺栓水平间距(mm):600；主楞间距(mm):500；穿墙螺栓竖向间距(mm):500；对拉螺栓直径(mm):M12；2.主楞信息主楞材料:圆钢管；主楞合并根数:2；直径(mm):48.00；壁厚(mm):2.75；3.次楞信息次楞材料:木方；次楞合并根数:2；宽度(mm):40.00；高度(mm):90.00；4.面板参数面板类型:胶合面板；面板厚度(mm):16.00；22):13.00；f(N/mm 面板弹性模量(N/mm；面板抗弯强度设计值):6000.00c2):1.50；(N/mm 面板抗剪强度设计值5.木方和钢楞22):9000.00；E(N/mm):13.00；方木弹性模量(N/mm方木抗弯强度设计值f c22):206000.00；E(N/mm):1.50；钢楞弹性模量(N/mmf方木抗剪强度设计值v2；f钢楞抗弯强度设计值):205.00(N/mm c墙模板设计简图二、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:1/2 V F=0.22γtββ21 F=γH-- 混凝土的重力密度，取24.000kN/m其中γ3；；新浇混凝土的初凝时间，取2.000h t --℃；混凝土的入模温度，取20.000 T --；混凝土的浇筑速度，取2.500m/h V --3.000m； H -- 模板计算高度，取 1.200；β-- 外加剂影响修正系数，取1。
墙模板木模板计算书
墙模板（木模板）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G 4k ＝min[0.22γc t 0β1β2v 1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×4.1]＝min[29.87，98.4]＝29.87kN/m 2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.868+1.4×2，1.35×29.868+1.4×0.7×2]＝0.9max[38.642，42.282]＝0.9×42.282＝38.054kN/m2正常使用极限状态设计值S正＝G4k＝29.868 kN/m2三、面板布置小梁布置方式竖直左部模板悬臂长(mm) 125 小梁间距(mm) 200 小梁一端悬臂长(mm) 250 主梁间距(mm) 450 主梁一端悬臂长(mm) 150 对拉螺栓横向间距(mm) 450 对拉螺栓竖向间距(mm) 450模板设计立面图四、面板验算面板类型覆面木胶合板面板厚度(mm) 18面板抗弯强度设计值[f](N/mm2) 15面板弹性模量E(N/mm2)10000墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.45m，W＝bh2/6＝450×182/6＝24300mm3，I＝bh3/12＝450×183/12＝218700mm41、强度验算＝0.45×38.054＝17.124kN/mq＝bS承面板弯矩图(kN·m)＝0.086kN·mMmaxσ＝M/W＝0.086×106/24300＝3.523N/mm2≤[f]＝15N/mm2 max满足要求！2、挠度验算＝0.45×29.868=13.441kN/mq＝bS正面板变形图(mm)ν＝0.128mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！五、小梁验算小梁材质及类型矩形木楞小梁截面类型(mm) 40×80小梁抗弯强度设计值[f](N/mm2) 16.2小梁弹性模量E(N/mm2)9000小梁截面抵抗矩W(cm3) 42.667小梁截面惯性矩I(cm4)170.6671、强度验算q＝bS承＝0.225×38.054＝8.562kN/m小梁弯矩图(kN·m)小梁剪力图(kN)M＝0.268kN·mmax/W＝0.268×106/42667＝6.271N/mm2≤[f]＝16.2N/mm2 σ＝Mmax满足要求！2、挠度验算q＝bS＝0.225×29.868=6.72kN/m正小梁变形图(mm) ν＝0.418mm≤[ν]＝l/400＝450/400＝1.125mm 满足要求！3、支座反力计算R1=4.414kN，R2=...R74=3.923kN，R75=3.433kN六、主梁验算主梁材质及类型双钢管主梁截面类型(mm) Φ48×3.5主梁计算截面类型(mm) Φ48×2.8主梁抗弯强度设计值[f](N/mm2)205主梁弹性模量E(N/mm2) 206000主梁截面抵抗矩W(cm3)4.25主梁截面惯性矩I(cm4)10.191、强度验算主梁弯矩图(kN·m)＝0.205kN·mMmax/W＝0.205×106/4250＝48.318N/mm2≤[f]＝205N/mm2 σ＝Mmax满足要求！2、挠度验算主梁变形图(mm) ν＝0.18mm≤[ν]＝l/400＝450/400＝1.125mm满足要求！七、对拉螺栓验算对拉螺栓横向验算间距m＝max[450，450/2+150]＝450mm 对拉螺栓竖向验算间距n＝max[450，450/2+250]＝475mmN＝0.95mnS承＝0.95×0.45×0.475×38.054＝7.727kN≤Ntb＝17.8kN满足要求！。
墙体模板计算
墙体模板计算一、墙体侧模板的计算：模板采用七夹板，规格18×915×183cm，竖挡用5×10cm松木，间距610mm，横挡用5×10 cm松木，间距75cm，采用对接φ10螺栓@10001.砼对模板侧压力计算：砼浇筑高度4.5M采用坍落度为100~120mm的商品砼，浇筑速度2.5m/h考虑、浇筑入模温差30℃，则由公式：pm=4+/(T+30)Ks、Kw、V(1/3)=4+1500/(30+30) ×0.85×1×√2.5=32.88KN/m2pm=25×4.5=81.25KN/ m2取最小值，故最大侧压力为32.88KN/m22.七夹板强度验算：内力按四跨连续梁计算（如图所示）q=0.92×32.88=30.25KN/mM mak=0.107q12=0.107×30.25×0.56=1.81KN·mδ=m/v=m/(1/6)bh2=1.81×106/(1/6) ×915×182=6.59N/mm2<1.3[δ]=11N mm23.竖档：q=30.25×0.61=18.45KN/mM mak=0.107×18.45×0.752=1.11KN·mδ=M/W=1.11×106/(1/6) ×50×1002=13.32N/ mm2<1.3[δ]=16.9 N mm24.横档：横档承受立档传来的压力计算简近似按二跨连梁等计算p=18.45×0.75=13.48KNM mak=0.188PL=0.188×13.48×1.22=3.17KN·m δ=M/W=3.17×106/(1/6) ×50×1002=16.76N/ mm2<1.3[δ]=16.9 N /mm2τ=Q/A=0.688×113.84×103/50×1002=0.63 N/ mm2<1.3[δ]=1.82 N /mm25.对接φ10螺栓强度验算：取横档的最大抗剪力1.82 N /mm2为设计值、取螺栓垫片d=24mm，则螺栓所承受的最大抗拉力：F=1.82πd2/4=1.82×(3.14×242)/4=822,93N<210×3.14×102/4=16485N∴可以满足要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2003100墙模板（木模板）计算书计算依据：
1、《建筑施工模板安全技术规范》JGJ162-2008
2、《混凝土结构设计规范》GB50010-2010
3、《建筑结构荷载规范》GB 50009-2012
4、《钢结构设计标准》GB 50017-2017
5、《建筑结构可靠性设计统一标准》GB50068-2018
一、工程属性
二、荷载组合
新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×3.1]＝min[29.87，74.4]＝29.87kN/m2
S承＝γ0×(1.3G4k+γL×1.5Q4k)=1×(1.3 × 29.868+ 0.9×1.5×2.000)＝41.53kN/m2
正常使用极限状态设计值S正＝G4k＝29.868 kN/m2
三、面板布置
模板设计立面图
四、面板验算
面板类型覆面木胶合板面板厚度(mm) 15
面板抗弯强度设计值[f](N/mm2) 15.444 面板弹性模量E(N/mm2) 9350 墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.5m，W＝bh2/6＝500×152/6＝18750mm3，I＝bh3/12＝500×153/12＝140625mm4
1、强度验算
q＝bS承＝0.5×41.528＝20.764kN/m
面板弯矩图(kN·m)
M max＝0.162kN·m
σ＝M max/W＝0.162×106/18750＝8.652N/mm2≤[f]＝15.444N/mm2 满足要求！
2、挠度验算
q＝bS正＝0.5×29.868=14.934kN/m
面板变形图(mm)
ν＝0.578mm≤[ν]＝l/400＝250/400＝0.625mm
满足要求！
五、小梁验算
小梁材质及类型矩形木楞小梁截面类型(mm) 60×80 小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2) 9350 小梁截面抵抗矩W(cm3) 64 小梁截面惯性矩I(cm4) 256
1、强度验算
q＝bS承＝0.25×41.528＝10.382kN/m
小梁弯矩图(kN·m)
小梁剪力图(kN)
M max＝0.636kN·m
σ＝M max/W＝0.636×106/64000＝9.936N/mm2≤[f]＝15.444N/mm2 满足要求！
2、挠度验算
q＝bS正＝0.25×29.868=7.467kN/m
小梁变形图(mm)
ν＝1.223mm≤[ν]＝l/400＝500/400＝1.25mm
满足要求！
3、支座反力计算
R1=7.292kN，R2=...R19=7.292kN，R20=7.292kN
六、主梁验算
主梁材质及类型双钢管主梁截面类型(mm) Ф48×3主梁计算截面类型(mm) Ф48×3主梁抗弯强度设计值[f](N/mm2) 205 主梁弹性模量E(N/mm2) 206000 主梁截面抵抗矩W(cm3) 4.49 主梁截面惯性矩I(cm4) 10.78
1、强度验算
主梁弯矩图(kN·m)
M max＝0.456kN·m
σ＝M max/W＝0.456×106/4490＝101.503N/mm2≤[f]＝205N/mm2
满足要求！
2、挠度验算
主梁变形图(mm)
ν＝0.651mm≤[ν]＝l/400＝500/400＝1.25mm
满足要求！
七、对拉螺栓验算
对拉螺栓类型M14 轴向拉力设计值N t b(kN) 17.8 对拉螺栓横向验算间距m＝max[500，500/2+250]＝500mm
对拉螺栓竖向验算间距n＝max[500，500/2+350]＝600mm
N＝0.95mnS承＝0.95×0.5×0.6×41.528＝11.836kN≤N t b＝17.8kN
满足要求！。
