光纤复合低压电缆_技术规范书_

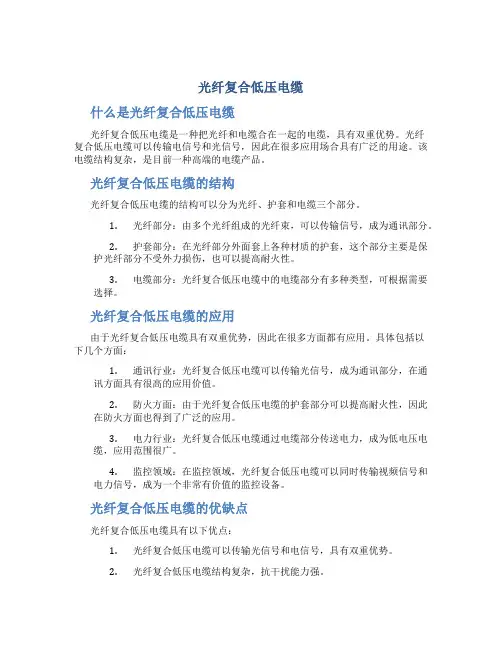

光纤复合低压电缆简介
光纤复合低压电缆什么是光纤复合低压电缆光纤复合低压电缆是一种把光纤和电缆合在一起的电缆，具有双重优势。
光纤复合低压电缆可以传输电信号和光信号，因此在很多应用场合具有广泛的用途。
该电缆结构复杂，是目前一种高端的电缆产品。
光纤复合低压电缆的结构光纤复合低压电缆的结构可以分为光纤、护套和电缆三个部分。
1.光纤部分：由多个光纤组成的光纤束，可以传输信号，成为通讯部分。
2.护套部分：在光纤部分外面套上各种材质的护套，这个部分主要是保护光纤部分不受外力损伤，也可以提高耐火性。
3.电缆部分：光纤复合低压电缆中的电缆部分有多种类型，可根据需要选择。
光纤复合低压电缆的应用由于光纤复合低压电缆具有双重优势，因此在很多方面都有应用。
具体包括以下几个方面：1.通讯行业：光纤复合低压电缆可以传输光信号，成为通讯部分，在通讯方面具有很高的应用价值。
2.防火方面：由于光纤复合低压电缆的护套部分可以提高耐火性，因此在防火方面也得到了广泛的应用。
3.电力行业：光纤复合低压电缆通过电缆部分传送电力，成为低电压电缆，应用范围很广。
4.监控领域：在监控领域，光纤复合低压电缆可以同时传输视频信号和电力信号，成为一个非常有价值的监控设备。
光纤复合低压电缆的优缺点光纤复合低压电缆具有以下优点：1.光纤复合低压电缆可以传输光信号和电信号，具有双重优势。
2.光纤复合低压电缆结构复杂，抗干扰能力强。
3.光纤复合低压电缆在防火和安全方面比传统电缆有很大的优势。
但是光纤复合低压电缆也存在以下缺点：1.光纤复合低压电缆的制造成本较高。
2.光纤复合低压电缆的安装和维护难度相对较大。
光纤复合低压电缆是一种高端的电缆产品，具有双重优势，应用范围非常广泛。
在应用光纤复合低压电缆的时候，需要根据实际需要选择合适的类型和规格。
阐述光纤复合低压电缆的制造技术
阐述光纤复合低压电缆的制造技术1 概述光纤复合低压电缆（OpticalFiberCompositeLow-VoltageCable，简称OPLC）是一种同时具有电能传输与光通信传输的复合电缆，通过电缆绝缘单线与光单元的不同组合，实现了智能电表到户，配合无源光网络技术，承载用电信息采集、智能用电双向交互、多网融合等业务。
随着国家电网“三网融合”工程项目的不断推进。
将通过实施电力光纤等智能电网工程，使电网与电信网、广播电视网、互联网等进行有机融合。
2 光纤复合低压电缆的主要特性和用途2.1 产品特点OPLC是将电力电缆和光缆通过工艺的手段结合在一起，其最大的特点是融合了光纤通信和电力传输的功能，速度快、传输容量大、衰减小，具有优良的传输性能、优异的机械性能和电气性能。
OPLC是在通信接入网中将光纤随低压电力线进行集成敷设，融合了光纤通信与电力传输的功能，集光纤和电力输配电缆于一身，避免二次布线，节约大量的金属、管道、塑料等资源，可有效降低施工、网络建设等费用，是目前性价比最高的“最后一公里”接入方案。
OPLC产品具有多路光纤，除了电网光通信自身需求外，还能分别为电信和广电运营商提供用户通路，相互独立、互不干扰。
其衰减系数在使用波长为1310nm时，衰减系数不大于0.36dB/km；使用波长为1550nm时，衰减系数不大于0.22dB/km。
2.2 主要用途本产品适用于额定电压0.6/1kV及以下线路中，供输配电能与光通信之用，可以广泛应用在智能社区、智能建筑、智能交通、智能家庭等各个领域。
3 光纤复合低压电缆的结构与设计OPLC是将光单元和电力电缆绝缘线芯通过工艺的手段绞合成缆在一起的过程，电缆的导体和绝缘的优劣等对性能的影响是很严重的，而光单元的传输特性主要是衰减特性，它直接影响光单元的中继距离和传输容量，光单元的使用寿命与其机械性能密切相关。
光单元的衰减包括弯曲损耗，微弯损耗和吸收损耗所产生的衰减。
光纤复合低压绝缘电力电缆
Q/Q/EPRI EPRI 中国电力科学研究院企业标准Q/Q/EPRI EPRI 038038－－202010102010-07-26发布2010-07-26实施中国电力科学研究院发布光纤复合低压绝缘电力电缆Optical fiber Composite Insulated power Cable for Low voltagesQ/Q/EPRI EPRI 038038－－20201010I目次前言..........................................................................II 1范围..........................................................................12规范性引用文件................................................................13定义..........................................................................54额定电压......................................................................55型式与规格....................................................................56OPIC 结构.....................................................................87材料..........................................................................88技术要求. (9)9．标志 (16)10．交货长度 (17)11.光纤复合低压绝缘电力电缆试验要求 (17)12.光纤复合低压绝缘电力电缆试验方法 (29)13．检验规则 (63)14．包装 (64)15．运输和贮存................................................................64附录A . (66)Q/Q/EPRI EPRI 038038－－20201010II前言光纤复合低压绝缘电力电缆（Optical fiber composite insulated power cable for low voltages,以下简称OPIC）是一种用于低压电力线路的新型光电复合缆，具有普通低压电缆和通信光缆的功能。

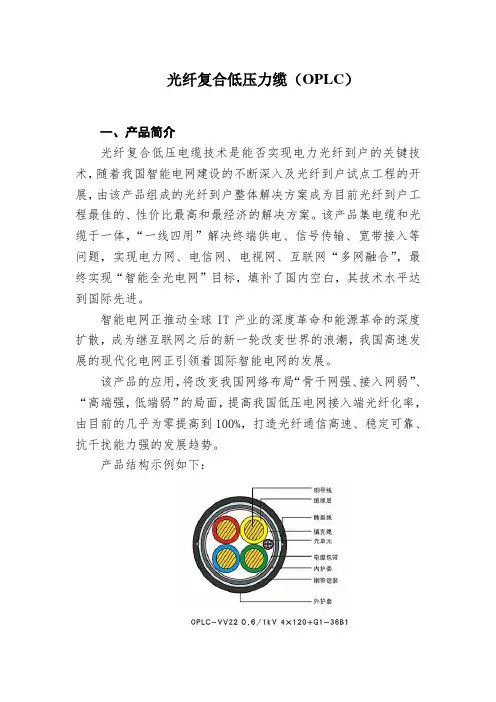

光纤复合低压力缆(OPLC)
光纤复合低压力缆（OPLC）一、产品简介光纤复合低压电缆技术是能否实现电力光纤到户的关键技术，随着我国智能电网建设的不断深入及光纤到户试点工程的开展，由该产品组成的光纤到户整体解决方案成为目前光纤到户工程最佳的、性价比最高和最经济的解决方案。
该产品集电缆和光缆于一体，“一线四用”解决终端供电、信号传输、宽带接入等问题，实现电力网、电信网、电视网、互联网“多网融合”，最终实现“智能全光电网”目标，填补了国内空白，其技术水平达到国际先进。
智能电网正推动全球IT产业的深度革命和能源革命的深度扩散，成为继互联网之后的新一轮改变世界的浪潮，我国高速发展的现代化电网正引领着国际智能电网的发展。
该产品的应用，将改变我国网络布局“骨干网强、接入网弱”、“高端强，低端弱”的局面，提高我国低压电网接入端光纤化率，由目前的几乎为零提高到100%，打造光纤通信高速、稳定可靠、抗干扰能力强的发展趋势。
产品结构示例如下：光纤复合低压力缆二、技术介绍特变电工在2009年就开始根据国家电网公司智能电网建设目标计划，对光纤复合低压电缆进行了试制和开发，在光缆与电力电缆融合过程中，对光纤衰减系数及损耗特性技术、光纤余长和应变控制技术及光单元与电力电缆长期工作温度相兼容等技术，通过技术创新和关键工艺攻关，积累了大量的生产经验，目前在产品技术方面共形成了3项专利。
特变电工生产的光纤复合低压电缆，经国家检测机构检测，各项性能指标与同行业企业相比更具有领先的优势，其主要表现在：①光纤衰减系数较同行业相比下降了5-10个百分点。
②热老化后光纤附加衰减较行业相比，下降了10-20个百分点。
③数据传输量提高到原来的几十甚至上百倍。
④采用光纤复合低压电缆与分别敷设光缆和电缆相比，降低建设成本达40%。
以上各项性能优势奠定了本产品具有诸多创新性和先进性。
三、社会效益该产品研发与国家电网公司同高度、同起点，采用诸多新技术、新工艺和新的测试手段开展技术研究，其技术含量与世界先进水平媲美，多项技术指标达到了并超过行业相关标准。

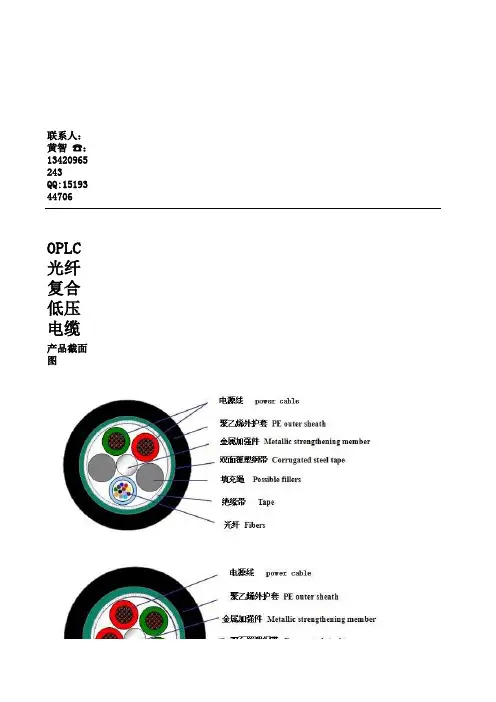

光电复合缆规格书
联系人：黄智 ☎：134******** QQ:1519344706
OPLC光纤复合低压电缆
产品截面图
■适用于多种业务类型，适应性强，扩展性强，产品适应面广。
■结构紧凑，纤密高度，柔软性，抗侧压性能好。
■具有良好的机械和环境性能，柔软、灵活、接续方便、并支承大容量数据传输。
■集光纤和电力输配电缆于一身，避免二次布线，可有效降低施工、网络建设等费用 ■光单元与电力电缆长期工作温度相兼容。
■护套的机械物理性能满足相关标准的要求。
产品使用
■用于室外配电箱到大厦的管道.架空
■用于光通信设备机房、光配线架的光连接以及光仪器、设备的光连接。
■用于尾纤和跳线接续.
■用于建筑物周边引入光缆。
产品标准
■护套光缆符合UL认证OFNR,OFNP要求。
■满足YD/T 1258.4-2005
结构参数
用户定制
光纤种类：单模G652A/B/C/D或G.655A/B/C,G.657A/B;多模62.5/125um,50/125um,OM3
电缆平方数：0.75MM，1.0MM,1.5MM,2.5MM,4MM,6MM，由客户具体指定。
护套材料：阻燃聚乙烯（PVC)、低烟无卤阻燃聚烯烃（LSZH)、聚氨酯（PU)或其他材料。
护套颜色：按照标准规定的颜色，也可是商定颜色。
交缆尺寸：标称光缆尺寸，也可是商定尺寸。
交货长度：与客户商定的长度，一般1km或2km。
其他要求：商定的其他特殊要求。
OPLC光纤复合低压电缆通用技术规范
OPLC光纤复合低压电缆通用技术范本目录1总则 (1)1.1一般规定 (1)1.2投标人应提供的资格文件 (1)1.3工作范围和进度要求 (1)1.4对设计图纸、说明书和试验报告的要求 (1)1.5标准和规范 (2)1.6投标人应提交的技术数据和信息 (3)1.7备品备件 (3)1.8专用工具和仪器仪表 (3)1.9安装、调试、试运行和验收 (3)2通用技术要求 (3)2.1基本要求 (3)2.2结构要求 (4)2.3技术参数 (4)3试验 (4)3.1例行试验 (4)3.2抽样试验 (4)3.3型式试验 (4)3.4安装后的电气试验 (4)4技术服务、工厂检验和监造 (5)4.1技术服务 (5)4.2工厂检验及监造 (5)4.3验收 (5)5产品标志、包装、运输和保管 (5)6投标时应提供的其他资料 (6)附录A 供货业绩 (6)附录B 工艺控制一览表 (6)附录C 主要生产设备清单 (7)附录D 主要试验设备清单 (7)附录E 本工程人力资源配置表 (7)21总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的《商务部分》。
1.1.2投标人或供货商应设计、制造和销售过电缆附件的产品，且使用条件应与本工程相类似或较规定的条件更严格。
对于投标电缆附件，近3年至少有500套的20kV电缆附件产品运行业绩。
1.1.3投标人应仔细阅读招标文件，包括《商务部分》和《技术部分》的所有规定。
由投标人提供的10kV电力电缆附件应与本规范中规定的要求相一致。
卖方应仔细阅读包括本规范在内的招标文件中的所有条款。
卖方提供货物的技术规范应符合招标书要求。
1.1.4本规范提出了对20kV电力电缆附件技术上的规范和说明。
1.1.5如果投标人没有以书面形式对本规范的条文提出异议，则意味着投标人提供的产品完全符合本规范的要求。
如有偏差，应在投标书中以技术专用部分附录的格式进行描述。
1.1.6本规范所使用的标准如与投标人所执行的标准不一致时，按较高标准执行。
低压电缆技术规范标准
低压电线电缆技术规1围1.1本规规定了lkV及以下电线电缆（含阻燃和耐火型）的使用条件、性能参数、技术要求、试验、包装、运输、贮存等方而容。
1.2本规适用于交流额泄电压U°/U为0. 6/lkV及以下聚乙烯、聚氯乙烯、交联聚乙烯绝缘低压电线电缆。
2规性引用文件下列文件中的条款通过本规的引用而成为本规的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本规。
凡是不注日期的引用文件，其最新版本适用于本规。
GB/T 2951.1-1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法GB/T 2952.1-2008电缆外护层第1部分：总则GB/T 2952.2-2008电缆外护层第2部分：金属套电缆外护层GB/T 2952.3-2008电缆外护层第3部分：非金属套电缆通用外护层GB/T 3018.8-2007电线电缆电性能试验方法第8部分：交流电压试验GB/T 3956-2008电缆的导体GB/T 5023.1-2008额左电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求GB/T 5023.2-2008额左电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法GB/T 5023. 3-2008额左电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固泄布线用无护套电缆GB/T 5023. 4-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分：固定布线用护套电GB/T 5023.5-2008额左电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）GB/T 6995. 3-2008电线电缆识别标志方法第3部分：电线电缆识别标志GB/T 12527-2008额左电压lkV及以下架空绝缘电缆GB/T 12706.1-2008额左电压lkY（Upl.2kV）〜35kV（U3=40. 5kV）挤包绝缘电力电缆及附件第1部分：额定电压lkV （U B=1. 2kV）和3kV （G二3. 6kV）电缆GB/T 18380. 3-2008电缆在火焰条件下的燃烧试验第3部分：成朿电线或电缆的燃烧试验方法GB/T 19216.21 2003在火焰条件下电缆或光缆的线路完整性试验第21部分：试验步骤和要求额定电压0. 6/1. 0 kV及以下电缆GB/T 19666-2005阻燃和耐火电线电缆通则GB 50217-2007电力工程电缆设计规GB 50054-1995低压配电设讣规/T 8137-1999电线电缆交货盘/T 8734.1-1998额泄电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第1部分：一般规定/T 8734. 2-1998额泄电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固左布线用电缆电线/T 8734. 3-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分：连接用软电线GA 306.1-2007阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第1部分：阻燃电GA 306. 2-2007阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分：耐火电3术语与定义3. 1额泄电压电缆设计和运行的基准电压，用U°/U （UJ表示，单位V或kV。
低压电线电缆技术规范
智能化电缆技术要求1 技术要求1.1 低压电缆技术要求1.1.1 导体1.1.1.1 低压电缆的导体应符合GB/T 3956-2008中第7章节第一种实心导体、第二种绞合导体或第五种软铜导体要求。
1.1.1.2 架空绝缘电缆的导体应采用GB/T 3953-2009规定中的TY型圆铜线，多芯电缆铜导线可采用TR型软圆形铜线。
铝导线应采用GB/T 17048-2009规定中的LY9型H9状态硬圆铝线。
结构应符合GB/T 12527-2008第7.1.3章节要求。
1.1.1.3 导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边，无凸起或断裂。
1.1.2 内衬层与填充本小节内容对有护套单芯电缆、架空绝缘电缆不适用。
1.1.2.1 内衬层可以挤包或绕包；除五芯以上电缆外，圆形绝缘线芯电缆只有在绝缘线芯间的间隙被密实填充时，才可采用绕包内衬层。
1.1.2.2 用于内衬层和填充物的材料应适合电缆的运行温度并和电缆绝缘材料相容。
1.1.2.3 挤包内衬层厚度挤包内衬层的近似厚度应符合下表规定：表1 挤包内衬层厚度（mm）1.1.2.4 绕包内衬层厚度缆芯假设直径为≤40mm，绕包内衬层的近似厚度取0.4mm；如＞40mm时，则取0.6mm。
1.1.3 绝缘1.1.3.1 聚氯乙稀电力电缆绝缘层应为挤包制成，交联聚乙烯电力电缆绝缘层应为添加交联剂后挤包交联而成。
1.1.3.2 绝缘标称厚度应符合GB/T 12706.1-2008、GB/T 12527-2008及表4、表5、表6的规定。
1.1.3.3 绝缘表面应光滑，色泽均匀；绝缘层的横断面上应无目力可见的气泡和沙眼等缺陷，禁止使用重新（二次）处理过的绝缘材料。
1.1.3.4 绝缘材料在正常使用温度范围内，应具有足够的机械强度和弹性。
1.1.4 铠装1.1.4.1 铠装类型可为：扁金属丝铠装、圆金属丝铠装、双金属带铠装。
31.1.4.2 扁金属丝铠装或圆金属丝铠装材料应为镀锌钢丝、铜丝或镀锡铜丝；金属带为涂漆钢带、镀锌钢带。
光纤复合低压绝缘电力电缆技术规范书
6加强件采用芳纶纱和钢塑复合带的组合结构，提高光缆的拉伸及抗压性能。
7在套塑生产中油膏自动连续供应、除气泡、填充；在生产套管时开启SZ绞装置，保证光纤余长的均匀性。
8护套料挤制采用螺杆长径比为25：1的先进挤塑机，确保护套表面质量。
聊城电业局
光纤复合低压绝缘电力电缆技术规范书
Optical fiber Composite Insulated power Cable
for Low voltagea
二○一○年十月
OPLC电缆技术规范书
1 编制依据
本技术条件依据用户要求而编制，适用于青岛电业局光纤复合低压绝缘电力电缆的试生产指导及检验文件。电力电缆部分依据国家标准GB/T 12706-2008《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件》第1部分编制，光纤电缆部分依据YD/T 769-2003编制。
经理论分析和试验计算我司光纤寿命可达30年以上，影响光纤寿命的主要因素：光纤表面存在微小裂纹，随时间不断生长扩大；②大气环境中水汽对光纤表面的腐蚀；③光纤成缆后敷设残留下来的应力作用。以上的因素会导致光纤的机械强度逐渐降低，直至光纤最后断裂。为此我们在光缆设计时采用高可靠性措施，以保证光纤光缆的使用寿命。这些措施通过利用如下的技术以降低系统故障概率和有关影响正常运行的随机性。
导体型式
圆形导体
圆形导体
圆形导体
圆形导体
圆形导体
绝缘层厚度
1.2
1.4
1.4
1.8
2.2
绝缘线芯外径
8.4
11.1
12.8
复合低压电力电缆技术规范
1 技术参数和性能要求投标人应认真填写表1-1、表2-1 中投标人保证值，不能空格，也不能以.响应.两字代替。
不允许改动招标人要求值。
如有偏差，请填写表9 技术偏差表。
1.1 光纤复合低压电缆电力单元主要技术及光单元技术参数光纤复合低压电缆电力单元主要技术及光单元技术参数见表1～表2。
表2 光纤复合低压电缆光纤标准技术参数光纤特性符合GB/T9771《通信用单模光纤》G.652D 光纤技术参数保证值表2-1 光纤复合低压电缆光纤投标人技术参数光纤特性符合GB/T9771《通信用单模光纤》G.652D 光纤技术参数保证值2 项目需求部分2.1 货物需求及供货范围一览表表3 货物需求及供货范围一览表2.2 必备的备品备件、专用工具和仪器仪表需求表表4 必备的备品备件、专用工具和仪器仪表供货表2.3 投标人应提供的有关资料2.3.1 电缆的有关设计资料a 电缆截面图及说明。
b 导体和金属屏蔽热稳定计算书。
c 电缆载流量计算书。
d 牵引头和封帽的结构图。
e 电缆盘结构图。
f 短期过载能力曲线，说明全年过载时间为多少不至于影响电缆寿命。
2.3.2 电缆的放线说明。
2.3.3 上述资料要求为中文版本。
2.4 工程概况2.4.1 项目名称：。
2.4.2 项目单位：。
2.4.3 项目设计单位：。
2.4.4 本工程回电缆自，电缆路径长度 m，电缆敷设于和。
2.4.5 电缆的名称、型号规格： OPLC-ZC-YJV-0.6/1kV-4*240+24B1 、OPLC-ZC-YJV-0.6/1kV-4*150+24B1、OPLC-ZC-YJV-0.6/1kV-4*95+24B1、OPLC-ZC-YJV-0.6/1kV-4*70+24B1 。
2.5 使用条件请投标人逐行应答。
2.5.1 机械特性光纤复合低压电缆的机械性能包括拉伸、压扁、冲击、反复弯曲、扭转、卷绕、曲绕等项目。
经各项机械性能试验后符合下列要求：a) 全部光纤都不断裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤复合低压电缆OPLC技术规范秦皇岛电力公司2010年11月目录1. 概述 (3)2．主要技术要求和指标 (3)3．质量保证体系 (20)4．工厂检验 (20)5．现场验收和最终验收 (21)6．保修期 (21)7．技术文件 (22)8．技术应答偏离表 (22)附录A OPLC结构示意图 (24)附录 B光单元结构示意图 (24)附录C规格要求一览表 (23)1. 概述1定义1.1光纤复合低压电缆 Optical Fiber Composite Low-voltage Cable（OPLC）是一种将光单元复合在低压电力电缆内，具有电力传输和光通信传输能力的电缆，适用于额定电压0.6/1kV及以下电压等级。
1.2光单元 optical cable unit是由光纤和非金属保护材料构成的部件。
1.3有关试验的术语和定义1.3.1例行试验 routine tests（简称R）由制造方在成品电缆的所有制造长度上进行的试验，以检验所有电缆是否符合规定的要求。
1.3.2抽样试验 sample tests(简称S）由制造方进行，按规定的频度在成品电缆试样上，或在取自成品电缆的某些部件上进行的试验，以检验电缆是否符合规定要求。
1.3.3型式试验 type tests(简称T）按一般商业原则对本标准所包含的一种类型电缆在供货之前所进行的试验，以证明电缆具有能满足预期使用条件的良好性能。
该试验的特点是:除非电缆材料或设计或制造工艺的改变可能改变电缆的特性，试验做过以后就不需要重做。
1.4额定电压OPLC的额定电压Ｕ0/Ｕ（Ｕm )为0.6/1（1.2）kV。
在OPLC的电压表示Ｕ0/Ｕ（Ｕm )中：Ｕ0：OPLC设计用的导体对地或金属屏蔽之间的额定工频电压；Ｕ：OPLC设计用的导体间的额定工频电压；Ｕm：设备可承受的―最高系统电压‖的最大值（见 GB/T 156）。
1.5结构与命名1.5.1OPLC结构主要由光单元、导体、绝缘层、可能存在的填充物、可能存在的铠装层和护层等部分组成。
典型结构示意图参见附录A。
1.5.2命名本标准的产品命名应符合GB/T 12706.1、GB/T 19666和YD/T 908中的相关规定。
OPLC的型号由产品系列代号、功能代号、电单元结构特征及规格和光单元结构特征及规格组成。
OPLC型号组成参见图1。
光纤复合低压电缆功能符号电缆结构特征额定电压电缆规格---+光单元结构特征及规格OPLC0.6/1图1 OPLC 型号组成1.5.3 型号1.5.3.1 系列代号光纤复合低压电缆…………………………………………………………………… OPLC 1.5.3.2 功能代号（如有特殊要求时）燃烧特性代号应按GB/T19666命名。
防白蚁………………………………………………………………………………… FB 防鼠 ………………………………………………………………………………… FS 1.5.3.3 电缆结构特征代号 1.5.3.3.1 导体代号第1、2种铜导体 ……………………………………………………………………（T ）省略 第5种铜导体 ………………………………………………………………………… R 铝导体 ………………………………………………………………………………… L 1.5.3.3.2 绝缘代号聚氯乙烯绝缘 ……………………………………………………………………… V 聚乙烯或无卤低烟阻燃聚烯烃绝缘 …………………………………………………Y 1.5.3.3.3 护套代号聚氯乙烯护套………………………………………………………………………… V 聚乙烯或无卤低烟阻燃聚烯烃护套 …………………………………………………Y 钢塑纵包综合护套…………………………………………………………………… S 1.5.3.3.4 铠装代号双钢带铠装…………………………………………………………………………… 2 细圆钢丝铠装………………………………………………………………………… 3 粗圆钢丝铠装………………………………………………………………………… 4 1.5.3.3.5 外护套代号聚氯乙烯护套………………………………………………………………………… 2 聚乙烯或无卤低烟阻燃聚烯烃护套 ……………………………………………… 3 1.5.3.4 光单元结构特征代号表1 光单元结构特征代号结构特征代号 代号名称适用环境 G1 非金属层绞全干式光单元 室内或室外 GT1 非金属层绞填充式光单元 室内或室外 G2 非金属中心管全干式光单元 室内或室外 GT2 非金属中心管填充式光单元 室内或室外 G3 蝶形光单元 室内或室外 G4 紧套光纤光单元 室内或室外 G5 其他类型室内或室外注： GT1、GT2不推荐应用在垂直敷设或高差较大的场合。
1.5.4规格1.5.4.1OPLC的规格由导电线芯和光单元的规格组成，在导电线芯和光单元规格之间用―+‖号隔开。
1.5.4.2导电线芯的规格包括芯数、标称截面积。
1.5.4.3光单元的规格包括光纤芯数和光纤型号。
1.5.5产品表示示例示例A：包含24芯B1类光纤非金属层绞全干式光单元的铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套光纤复合低压电缆，额定电压为0.6/1kV，3芯，标称截面积25mm2，表示为：OPLC-VV22-0.6/1 3×25 + G1-24B1示例B: 包含4芯B1类光纤非金属中心管填充式光单元的铜芯聚乙烯绝缘无卤低烟阻燃聚烯烃护套光纤复合低压电缆，额定电压为0.6/1kV，2芯，标称截面积6mm2，表示为：OPLC-WDZC-YY-0.6/1 2×6 + GT2-4B12．主要技术要求和指标OPLC结构参见附录A和附录B的结构图，规格要求一览表参见附录C。
2.1 导体导体应是符合GB/T3956-2008的第2种镀金属或不镀金属层的退火铜导体。
2.2 绝缘线芯（1）材料绝缘应为表1所列的一种挤包成型的介质。
表1 绝缘混合料绝缘混合料代号交联聚乙烯XLPE （2）厚度绝缘标称厚度规定在表2中。
任何隔离层的厚度应不包括在绝缘厚度之中。
表2 绝缘标称厚度导体标称截面/mm2绝缘标称厚度/mm聚氯乙烯（PVC/A）交联聚乙烯（XLPE）聚乙烯（PE）1.5，2.5 0.8 0.7 0.74，6 1.0 0.7 0.710，16 1.0 0.7 0.725，35 1.2 0.9 0.950 1.4 1.0 1.070 1.4 1.1 1.195 1.6 1.1 1.1120 1.6 1.2 1.2150 1.8 1.4 1.4185 2.0 1.6 1.6240 2.2 1.7 1.7300 2.4 1.8 1.8400 2.6 2.0 2.0500 2.8 2.2 2.2630 2.8 2.4 2.4800 2.8 2.6 2.61000 3.0 2.8 2.8注：不推荐任何小于以上给出的导体截面积。
（3）绝缘线芯应经受GB/T 3048.9-2007规定的火花试验要求。
2.3 光单元2.3.1 概述光单元应采用光纤及非金属保护材料制成，光单元结构图参见附录B，光单元中光纤芯数参见附录C。
2.3.2 光纤缆中光纤由同类单模光纤组成。
同批产品应使用同一设计、相同材料和相同工艺制造出来的光纤。
光纤性能应符合GB/T 9771中相关规定。
光纤涂覆层表面应有全色色标，其颜色应符合GB/T 6995.2--2008规定，并且不褪色不迁移。
衰减系数（1）G.652B/D光纤在1310ｎｍ波长上的最大衰减系数为：0.36dB/km。
（2）G.652B/D光纤在1285 ～1330ｎｍ波长范围内，任一波长上光纤的衰减系数与1310ｎｍ波长上的衰减系数相比，其差值不超过0.04 dB/km。
（3）G.652B/D光纤在1550ｎｍ波长上光纤的最大衰减系数为：0.22 dB/km。
（4）G.652B/D光纤在1525 ～1575ｎｍ波长范围内，任一波长上光纤的衰减系数与1550ｎｍ波长上的衰减系数相比，其差值不超过0.03 dB/km。
光纤识别光纤复合低压电缆中的光纤应采用全色谱标志，其颜色应选自表3规定的各种颜色；每个松套管内光纤的序号，应按表5中规定的颜色顺序排列。
用于识别的色标应鲜明，在安装或运行中可能遇到的温度下，不褪色，不迁染到相邻的其它组件上，并应透明。
表3 光纤识别用全色谱序号 1 2 3 4 5 6 7 8 9 10 11 12颜色蓝桔绿棕灰白红黑黄紫粉红青绿2.3.3 松套管及其阻水材料光缆中涂覆光纤应放臵在热塑性材料构成的松套管中，光纤在松套管中的余长应均匀稳定。
松套管材料可用聚对苯二甲酸丁二醇脂(简称PBT) 塑料或其他合适的塑料，PBT应符合YD/T1118 规定。
松套管的尺寸外径宜不小于1.2mm，管壁厚度宜不小于0.15mm。
当松套管应有识别色标时，其颜色应符合GB/T 6995.2-2008规定，并且不褪色不迁移。
这些色标宜为全色，也环状或条状的色标。
松套管内的间隙应连续填充一种触变型的膏状复合物，在全干式光缆中，松套管内的间隙中应放臵一种干式阻水材料。
填充复合物和干式阻水材料(含吸水后)应与其相邻的其他光缆材料相容，应不损害光纤传输特性和使用寿命。
填充复合物应符合YD/T 839.3或YD/T 839.4的规定。
干式阻水材料应符合YD/T 1115的规定。
2.3.4 填充绳填充绳用于在非金属层绞式光单元结构中填补空位，其外径应使缆芯圆整。
填充绳应是圆形塑料绳，它的表面应圆整光滑。
允许用阻水纱作填充绳。
2.3.5 非金属加强构件非金属加强构件应具有足够的截面、杨氏模量和弹性应变范围，用以增强光单元的拉伸性能。
玻璃纤维增强塑料圆杆（简称FRP）其杨氏模量宜不低于50GPa，应符合YD/T 1881.1规定，芳纶丝束杨氏模量宜不低于90GPa，应符合YD/T 1881.2规定。
在制造长度范围内，玻璃纤维增强塑料圆杆（简称FRP）不允许接头；而芳纶丝每束允许有1个接头，但在任意200m光单元长度内只允许1个丝束接头。
2.3.6 护套缆芯外应挤包一层具有保护功能的护套，光单元（层绞式和中心管式）护套厚度应不小于0.3mm。
护套材料可采用聚乙烯材料、无卤低烟阻燃聚烯烃材料或聚氯乙烯材料，其性能应符合表9和表11规定的要求。
蝶形光单元应符合YD/T 1997中规定。
2.4 多芯电缆的内衬层和填充物2.4.1 线芯和填充物电缆线芯与光单元以适宜的方式绞合成缆，如有必要，成缆间隙可用非吸湿性材料填充圆整。
2.4.2 内衬层（1）结构内衬层可以挤包或绕包。
除五芯以上电缆外，圆形绝缘线芯电缆只有在绝缘线芯间的间隙被密实填充时，才可采用绕包内衬层。
