滑片式空气压缩机的产品布局

合集下载

滑片压缩机组手册

滑片压缩机组Sliding Vane Compressors成都展望能源机械有限公司滑片压缩机组手册目录前言关于展望 (1)第一章滑片式压缩机组概述 (2)1.机组特性 (2)2.工作原理 (2)3.关键零部件 (2)4.适应工况范围 (3)5.允许最高排气温度 (3)第二章典型应用领域 (4)第三章滑片机技术参数 (7)1.结构简图 (7)2.排气孔口角 (7)3.压缩机参数表 (9)第四章与其它压缩机性能比较 (15)1.滑片机与喷油螺杆机 (15)2.滑片压缩机与液环压缩机比较 (15)3.关于滑片寿命 (16)第五章Ro-Flo滑片压缩机公司介绍 (17)1.关于Ro-Flo (17) (18)2.05-09年Ro-Flo全球范围内滑片压缩机组业绩前言关于展望展望公司始建于1992年，致力于向中石油和中石化提供油气田设备和技术服务。

2000年起开始往复天然气压缩机组和滑片压缩机组系列产品的设计、制造、安装、维修和技术服务。

迄今为止我们已为中石油、中石化和中海油等企业提供了超过五十台套不同规格的天然气压缩机组，产品广泛应用于增压集输、气举采油、轻烃回收、伴生气增压和CNG等领域。

展望是通用电气(GE)GEMINI系列压缩机在中国最早和最大的成套工厂，也是德莱赛兰(DRESSER-RAND)往复压缩机和罗弗洛(Ro-Flo)滑片压缩机在中国的唯一授权合作伙伴，并与WAUKESHA、CATERPILLAR、MURPHY等企业均有良好的合作关系。

公司位于成都市高新区，是四川省高新技术企业，已通过ISO9001-2000质量管理体系的认证，具有自营进出口资格，是四川省质量信誉AAA级企业。

秉承“一流产品，一流质量，一流服务，一流信誉和持续改进”的质量方针，我们愿竭诚为客户奉献与国际先进水平同步的高性能压缩机组产品和服务。

地址：成都市高新区新园南三路66号电话：(028)86039262/86039263-8318传真：(028)86039300E-mail：dasin@第一章滑片式压缩机组概述1.机组特性主机采用当今世界上性能最为可靠的美国Ro-Flo 滑片压缩机，电机或内燃机驱动，专为较低进气压力设计，尤其能胜任酸湿性和污浊气体，并能从很深的真空中抽取气体。

简述滑片式压缩机的结构特点

简述滑片式压缩机的结构特点滑片式压缩机是一种常用的压缩机类型，其结构特点如下：
1. 主要组成部分：滑片式压缩机由压缩机体、滑片、曲柄连杆机构和驱动装置
等组成。

压缩机体通常由铸铁材料制成，具有高强度和耐磨性能。

2. 滑片结构：滑片是滑片式压缩机的核心部件，其作用是在曲柄轴上进行往复
运动，将气体压缩。

滑片通常由高品质的合金材料制成，具有较高的硬度和耐磨性。

滑片与曲柄轴之间采用润滑油膜，以减少摩擦和磨损。

3. 曲柄连杆机构：曲柄连杆机构将旋转运动转变为往复运动，驱动滑片进行气
体压缩。

曲柄轴通过连杆连接滑片，形成运动传递链条。

该结构设计合理，能有效地将旋转运动转化为往复运动。

4. 驱动装置：滑片式压缩机的驱动装置通常由电动机或内燃机驱动。

电动机驱
动通常采用带有皮带轮和皮带的传动方式，将电动机的旋转运动传递给曲柄轴。

内燃机驱动则直接通过连杆与曲柄轴相连。

综上所述，滑片式压缩机具有结构简单、可靠性高、维护方便等特点。

其合理
的结构设计和高品质材料的选择，保证了压缩机的工作效率和使用寿命。

滑片式压缩机广泛应用于空调、制冷装置、汽车制造等领域，为我们的生活和工业生产提供了必要的气体压缩和循环。

滑片式空气压缩机设计 - 毕设

滑片机主要由机体、滑片、定子、转子、端盖等主要部件组成。转子在定子内偏心配置，具有一定的偏心距e，转子与两边端盖的支撑轴孔同心，与定子在几何上保持相切，然而在实际生产及结构中是以一定大小的圆弧进行重合并留有一定的间隙，转子与两边端盖的轴承同心间隙装配，可在孔中自由转动；壳体与大小端盖、定子外缘保持同心；轴承通过过盈配合紧固在大小端盖的轴承孔中；壳体、两边端盖、定子通过螺钉连接固定成一体；滑片置于滑片槽中，可自由滑动，这是滑片机的大致结构关系。
1.4.2意义
空气压缩机是工业现代化的基础产品，常说的电气与自动化里就有全气动的含义，而空气压缩机就是提供气源动力，是气动系统的核心设备机电引气源装置中的主体，它是将原动（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置，随着家用电器的飞速前进，滑片式空气压缩机更具优势的运用于微小型家用电器制冷方面，而滑片式空气压缩机的许多性能是传统空气压缩机所不能达的。与螺杆式空气压缩机相比较而言，滑片式空气压缩机具有能量损失少、能耗低、使用寿命长、维修方便、耗电量小、转速低、备件少、负荷小等一系列优点。目前人们对滑片式空气压缩机的机体、外壳等已经研究的有相当的透彻了，但是对于其重要的组成部分滑片、转子、定子、润滑密封等仍需更进一步的研究探索，以达到人们对产品质量更高层次的要求，从而满足更广大客服，拓展滑片机使用范围。滑片式空气压缩机有着高标准的选材、领先的集成化设计，通过这种设计使滑片式空气压缩机被誉为五星级的空气压缩机。加之其制造容易，结构简单，操作维修及保养方便，而现代科技对于空气压缩机的要求及性能已不可同日而语，传统的压缩机已经不能适应高效率、性能稳定、低噪音等一系列要求，故而未来的压缩机市场必定属于具有巨大潜力优势的滑片式空气压缩机。
图2-1 滑片机端面图

MATTEI滑片式空气压缩机主要部件介绍

连锁控制
1c07f4ca1
高度集成化设计的主机主机寿命 10 万小时以上。只需一对滑动轴承，且终生免维护。
油、气系统全部集成化内置，彻底消除泄露。效率最高，且永不降低。润滑油内部循环，用量减少 50%。
那个吊坠一直在我父亲的脖子上挂着，我父亲轻易都不会摘下来，奇怪的是那天
两滤更换周期延长。业内领先的控制系统安全
致方便超大尺寸工业触屏，可同时显示 7 行文字
全中文界面，清晰简明不许开机即可测试各个接触器、电磁阀等电器元件
那个吊坠一直在我父亲的脖子上挂着，我父亲轻易都不会摘下来，奇怪的是那十分完备
自动提示检修时间
预留 RS485 接口，通过计算机实现多台设备
启动前系统自检运行中监测所有安全相关参数高温保护、高压保护、相序保护、电机双重
那个吊坠一直在我父亲的脖子上挂着，我父亲轻易都不会摘下来，奇怪的是那天
保护等节能精确控制空、重车转换
空车时间过长，自动停机待命冷却风扇低温自动停止可实现多台连锁控制，使产需最大限度地一
那个吊坠一直在我父亲的脖子上挂着，我父亲轻易都不会摘下来，奇怪的是那天

JG-054滑片式压缩机

JG-054滑片式压缩机一、引言滑片式压缩机是一种常用的压缩机类型，广泛应用于气体压缩和循环过程中。

本文将介绍JG-054型滑片式压缩机的工作原理、结构特征、技术参数、应用领域和维护保养等内容。

二、工作原理JG-054型滑片式压缩机采用滑片设计，通过滑片与滚轮之间的相对运动来实现气体的压缩。

工作过程分为吸气、压缩和排气三个阶段。

在吸气阶段，气体通过吸入管道进入气缸；在压缩阶段，气缸内的滚轮和滑片相互作用，将气体压缩；在排气阶段，压缩好的气体通过排气管道排出。

三、结构特征JG-054型滑片式压缩机主要由气缸、滑片、滚轮、传动装置和控制系统等组成。

其中，气缸为主体结构，内设有滚轮和滑片，滚轮通过驱动装置带动滑片做往复运动，实现气体的压缩。

控制系统可以监控和调节压缩过程的参数，保证滑片式压缩机的安全和稳定运行。

四、技术参数1.压缩介质：空气/气体2.排量：100-1000m3/h3.压力范围：0.5-3MPa4. 转速范围：500-2000rpm5.驱动功率：5-50kW五、应用领域1.工业制造：用于生产线上的气体压缩和循环过程中，如汽车制造、石油化工、制冷设备等。

2.医疗保健：用于医院的氧气供应系统、呼吸器材的气体压缩等。

3.实验室：用于实验室的气体供应系统，如气瓶充气、气体储存等。

4.其他领域：如航空航天、能源等领域中的气体压缩和循环过程。

六、维护保养为了确保滑片式压缩机的正常运行和延长使用寿命，需进行定期的维护保养工作。

具体包括：1.清洁气缸：定期清除气缸内的尘埃和异物，保持良好的工作环境。

2.润滑系统：定期加注润滑剂，保证滑片和滚轮的正常运动。

3.检查传动装置：检查传动装置的运行情况，确保传动效果良好。

4.系统检测：定期检测压缩机的工作参数，如压力、温度等，保证系统的安全和稳定。

结论JG-054型滑片式压缩机是一种常用的压缩机类型，具有结构简单、工作稳定等优点，广泛应用于气体压缩和循环过程。

本文介绍了其工作原理、结构特征、技术参数、应用领域和维护保养等内容，希望对读者了解滑片式压缩机有所帮助。

滑片式压缩机技术讲座(优质严制)

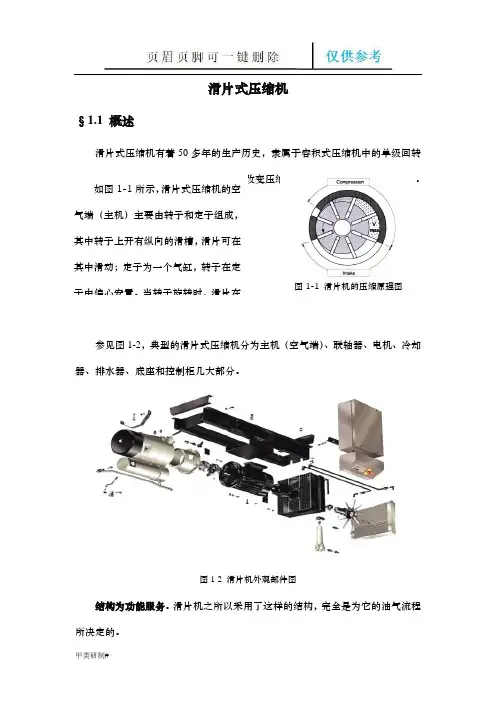

滑片式压缩机§1.1 概述滑片式压缩机有着50多年的生产历史，隶属于容积式压缩机中的单级回转式。

它通过转子在定子中的偏心转动来改变压缩腔的容积，从而实现压缩过程。

参见图1-2，典型的滑片式压缩机分为主机（空气端）、联轴器、电机、冷却器、排水器、底座和控制柜几大部分。

图1-2 滑片机外观部件图结构为功能服务。

滑片机之所以采用了这样的结构，完全是为它的油气流程所决定的。

如图1-1所示，滑片式压缩机的空气端（主机）主要由转子和定子组成，其中转子上开有纵向的滑槽，滑片可在其中滑动；定子为一个气缸，转子在定子中偏心安置。

当转子旋转时，滑片在图1-1 滑片机的压缩原理图§1.2 气流程与油循环过程与其它类型的容积式压缩机相同，滑片机的工作过程实际上也是一个把电能转化为压缩能和热能的过程。

所有的容积式压缩机都是通过控制油气流程来完成这个能量转换过程的。

§1.2.1 压缩空气的流程与气路结构一、压缩空气的流程如图1-3所示，空气通过空气过滤器，由吸气阀进入空气端的压缩腔被压缩，其间与润滑油形成油气混合物，经油气分离器与油进行分离，通过后冷却器冷却后，再由排气口排出压缩机。

二、气路结构如上所述，气路的结构主要包括空气过滤器、吸气阀、空气端、油气分离器和后冷却器等几部分，下面分别加以描述。

图1-3 滑片式压缩机油气流程图1、空气过滤器2、吸气阀/伺服阀3、油池4、压缩腔5、油冷却器6、油过滤器7、迷宫式入口8、压缩空气9、转子10、油气分离器芯 11、回油阀 12、最小压力阀空气过滤器：与螺杆机一样，滑片机常用的是效率高、容尘量大、阻力小的纸质空滤，工作原理是利用阻隔（过滤）、惯性、凝聚及吸附等方法，保证进入空气端的气体含尘颗粒在0.03mg/m3以内。

通常，纸质空滤不能重复使用，在一定时间之后应予以更换。

伺服阀与吸气阀：滑片式压缩机的气流量是通过伺服阀控制吸气阀调节的，在自动和连续两种方式下，其工作方式是不同的。

滑片式压缩机主机的工作原理

滑片式压缩机主机的工作原理、结构及特点1.设计原理和主机结构1.1设计原理滑片式压缩机的空气端（主机）主要由转子和定子组成，其中转子上开有纵向的滑槽，滑片在其中自由滑动，定子为一个气缸，转子在定子中偏心放置(见图1-1)。

当转子旋转时，滑片在离心力的作用下甩出并与定子通过油膜紧密接触，相临两个滑片与定子内壁间形成一个封闭的空气腔压缩。

转子转动时，压缩腔的体积随着滑片滑出量的大小而变化。

在吸气过程中，空气经由过滤器被吸入压缩腔，并与喷入主机内的润滑油混合。

在压缩过程中，压缩腔的体积逐渐缩小，压力逐渐升高，之后油气混合物通过排气口排出。

1.2主机结构如图1-2所示：滑片式压缩机的整机看起来比较简捷，几乎看不到什么零配件.它把空气过滤器、进气阀、油气分离器、安全阀、最小压力阀、油过滤器、温控旁通阀、回油阀等部件以模块形式全部浓缩在主机内。

2、主机可靠性2.1运动部件滑片式压缩机的运动部件有转子和滑片.转子在壳体内做单一回转运动，进、排气口与转子轴线方向垂直，不受轴向力。

径向力直播作用在转子上，如下图所示转子的强度大、刚性好，受到的径向力可以忽略不计.转子自身的加工水平、安装精度对压缩机的效率和可靠性几乎没有影响。

同时，它的寿命也不受其它部件的影响。

对于转子来说，它是永远也不会坏的.另一个运动部件滑片通过一层油膜同壳体进行接触，并且在转子的带动下进行旋转，实际上壳体就是一个大的滑动轴承，而转子与滑片就是轴，在油膜的呵护下，滑片在理论上是永远也不会坏的，更何况它自身又有很好的补偿能力.所以在任何工况下，都保证它的使用寿命超过10万小时。

螺杆式压缩机的运动部件有转子、轴承、齿抡。

螺杆式压缩机的进、排气口与转子轴线方向水平，在进、排气口强大的压差作用下及阴、阳转子啮合力的作用下转子同时受轴向力与径向力的作用，对转子自身的加工精度要求较高，转子装配的精度要靠轴承来保证，所以转子的寿命要受到转子加工设备的精度、轴承精度、齿轮箱、连轴器等相关设备的影响。

马泰旋转滑片式空气压缩机专题介绍

马泰（MATTEI）滑片空压机产品性能介绍（一）作者：站长来源：原创录入时间：2010-5-15目前，国内空压机市场上的主要产品有三种形式：活塞式、螺杆式和滑片式。

与活塞式、螺杆式相比，滑片式空压机凭借其超长的寿命良好的可靠性优异的排气质量最高的效率和最少的维护量占有着全方位的优势，被用户誉为五星级的空气压缩机。

此处为您介绍的正是滑片机中的精品：马泰ERC系列滑片式空气压缩机1、简洁的工作原理滑片式压缩机只有一个转子，以偏心方式放置于定子中。

转子径向开有滑槽，滑片在滑槽作往复运动。

随着转子的旋转，滑片在离心力的作用下被甩出，通过油膜与定子紧密接触，形成的一系列体积不同的压缩腔。

空气由吸气口进入并与润滑油充分混合，随着压缩体积减小而被压缩，最终由排气口排出。

由原理可见，滑片机与螺杆机一样，都属于容积式回转压缩机，都是通过改变压缩腔的容积来完成压缩过程的，只是滑片机采用了更为简洁的压缩方式，从而巧妙地避免了螺杆机无法根除的余隙容积和种种内泄漏，使得设备的可靠性和效率同时得到大幅度提升。

2、领先的集成化设计依托简洁的工作原理，滑片机在结构设计上采用了最先进的集成化设计，将95%的油、气管路和阀门内置，具体如下：●油、空气和控制循环管路集成化内置；●主要集成化内置部件：进气控制系统、温控旁通阀、最小压力阀、安全阀、空气滤清器、油气分离器、油过滤器等。

与螺杆机相比，滑片机在结构设计上的领先是一目了然的！滑片机的内部简洁无比，几乎看不到任何管路与阀门，从根本上消除了多种泄漏和其它故障的可能性，代表了行业内结构设计的最高标准。

马泰（MATTEI）滑片空压机产品性能介绍（二）作者：站长来源：原创录入时间：2010-5-153、高标准的选材（1）高度集成的主机、油气系统和气量调节系统●通过最严格的欧洲质量检验权威机构认证：ISO9001、ISO1217●主机10年保固（指主要零部件：滑片、转子、气缸并使用正宗零部件和规范维护下）●效率提升15%●用油量比螺杆机减少1/2以上●油气系统全部内置，杜绝泄漏可能●独有的五段式油气分离方式确保出口含油量小于2ppm（2）高负荷工业电机●按照马泰标准制造的优质电机●同步电机转速1470r/min●高负荷专用电机●防护等级IP55●绝缘等级F级●免维护进口SKF或NSK轴承（3）高效、可靠的传动系统●原装进口●寿命超过同类产品3倍以上●传动效率最高，能量损失小●柔性连接，安全性好●免维护（4）业内领先的控制系统●行业最领先的智能控制器●超大尺寸文本显示器，特有的255条故障记忆功能●芯片控制，人性化软件，功能十分完备●完善的安全保护功能●可通过计算机实现多台设备远程连锁控制（5）世界名牌电器原件●法国施耐德公司●全球范围广泛应用●可靠性已得到充分验证（6）设计完美的冷却系统●超大尺寸冷却器设计●冷却风直吹，冷却效果最佳●全系列采用主电机直接驱动风扇● AC型大机器为双风扇设计，并采用智能温控，效果更佳（7）美观实用的壳体●外形美观，符合国际先进的工业设计标准●大幅度降低噪音●系列铸铝外壳，简洁轻便，散热效果更佳● AC系列外壳采用优质加厚板材，永不变形● AC系列箱门采用气弹簧控制小结：滑片机和螺杆机同属于容积式空气压缩机。

滑片压缩机

第6章滑片压缩机§6.1 工作原理和特点6.1.1 工作原理⎪⎩⎪⎨⎧滑片转子气缸主要部件滑片压缩机原理 6.1.2 特点结构简单，维修方便✓无旋转惯性力，动力平衡性能好。

运转平稳，噪声低、振动小。

✓结构紧凑，适合于汽车空调。

✓多个基元容积同时工作，气流脉动小。

✓滑片有自动补偿功能。

✗机械摩擦损失较大。

6.1.3 应用场合及典型企业1．空气压缩机（分为滴油润滑、喷油润滑、无油润滑三种形式）一般，流量范围：1～20 m3/min典型企业：Hydrovane（Compair），意大利的MATTEI国内：南京压缩机厂、蚌埠压缩机厂2．小型制冷空调装置和汽车空调系统作为制冷压缩机，容积流量通常小于1 m3/min。

作为汽车空调压缩机，工作容积范围：90～170 m3/min 典型企业：松下电器、精工精机、杰克塞尔、重庆建设等。

3．滑片机械还可以作为真空泵和膨胀机使用§6.2 滑片压缩机的排气量及容积效率6.2.1 排气量计算几何参数：转子半径：r 气缸半径：R 偏心距：e 相对偏心：ε＝e/R 滑片数：z两滑片夹角：β 滑片厚度：s滑片相对厚度σ＝s/R滑片径向放置时的理论排气量：Ln cR V t 2=其中，c 为面积利用系数，c=f （ε，z ，σ）ε↗，c ↗σ↗，c ↗存在最佳滑片数z ，使得面积利用系数最大。

6.2.2 容积效率及其影响因素1）泄漏主要的泄漏通道：a、通过转子与气缸端面间隙的泄漏b、通过最小间隙处的泄漏c、通过滑槽的泄漏2）排气封闭容积内气体的膨胀3）吸气阻力损失4）吸气加热容积效率的范围一般在0.7~0.8。

§6.3 内压缩及吸排气孔口注意：吸、排气孔口的角位置均以气缸的中心O 度量，以便于加工。

排气开始角：δ1＝Φd ＋β/2+γ排气终止角δ2：综合衡量密封和排气封闭容积的影响。

吸气开始角：综合考虑封闭容积内气体的膨胀、吸排气压力间的密封以及吸气阻力损失。

滑片空压机工作原理

滑片空压机工作原理
滑片空压机工作原理是通过滑片和曲柄机构来实现空气压缩的过程。

具体工作原理如下：
1. 汽缸内部：滑片空压机通常采用单缸、双作用的结构。

汽缸内分为压缩室和吸气室，压缩室和吸气室之间通过滑片分隔开。

2. 吸气过程：在吸气冲程中，滑片从曲柄中心位置向左移动，形成一个吸气腔。

当滑片移动到最左边时，底部的气体进入吸气室，从气缸进入。

3. 压缩过程：在压缩冲程中，滑片从最左边向右移动，将气体压缩在压缩室中。

这时，吸气室与压缩室之间被封闭，气体被压缩，压力增加。

4. 排气过程：当滑片移动到最右边时，排气室形成，气体通过排气阀门从压缩室排出。

此时，吸气室与排气室相连，循环继续。

5. 曲柄机构：滑片的移动是由曲柄机构驱动的。

曲柄机构将旋转运动转化为滑动运动，推动滑片来回移动。

总结：滑片空压机利用滑片和曲柄机构的配合，通过不断地吸气和压缩，来实现对气体的压缩和放出。

这种工作原理使得滑片空压机能够在工业和民用领域广泛应用，如供气、驱动气动工具等。

空气压缩机配件组成

空气压缩机是一种重要的机械设备，其配件组成主要包括以下几个部分：
压缩机构部分：气缸、活塞、进排气阀等部件是压缩机构的主要组成部分。

它们协同工作，将空气压缩到所需的压力。

传动机构部分：由皮带轮、曲轴、连杆、十字头等组成。

传动机构的作用是将电动机的旋转运动转变为往复直线运动，从而驱动活塞在气缸内进行压缩运动。

密封部分：一级和二级气缸密封分别由一组填料组成。

密封环和活塞杆通过拉伸弹簧的预紧力和气体压力夹紧和密封，以确保压缩机的密封性能。

润滑系统：传动机构的润滑系统由油泵、过滤器、滤油器和压力表组成。

它负责向各个运动部件提供润滑油，以减少磨损和摩擦，保证压缩机的正常运行。

冷却部分：由冷却水管、中间冷却器、后冷却器组成。

冷却系统的作用是降低压缩空气的温度，保证压缩机在高效稳定的状态下运行。

减压阀和压力控制系统：减压阀和压力控制系统控制压缩机在预定作业范围内的排气压力。

当储气罐压力超过额定值时，压力控制系统会运行，关闭阀门，停止进气，以保证压缩机的安全运行。

安全保护部分：由安全阀和电气保护组成。

当压缩机内部压力超过设定值时，安全阀会自动打开，释放压力，保护压缩机不受损坏。

同时，电气保护装置可以监测压缩机的电流、电压等参数，确保其在安全范围内运行。

总之，空气压缩机的配件组成包括压缩机构部分、传动机构部分、密封部分、润滑系统、冷却部分、减压阀和压力控制系统以及安全保护部分等。

这些部件协同工作，确保空气压缩机能够高效稳定地运行。

滑片式空压机总成设计

摘要随着环境问题日益加重，环境保护已经成为一个重要的课题，新能源及新能源产品的开发进程也日益加快。

2017年汽车行业走近新能源时代，新能源汽车飞速发展。

现如今全国大多城市都在加大新能源公交车所占比重，公交车用的相关机械产品的需求也随之加大。

当前发展前景对汽车制动系统助力的空压机也提出了较高的要求。

滑片机相较于传统空压机，优势较为突出。

滑片式空压机整机体积较小，噪音很低，可靠性高。

同时寿命较长，因而更适用于新能源客车、机械制造、空调制冷、汽车制动等需要以及较小的领域。

当前我国大部分空压机企业对此都有研究，但在核心技术方面较世界领先企业还有一定差距。

那么核心部件定转子、滑片、油气路的设计校核，便是设计的重中之重。

本文通过对滑片式压缩机的理论计算，三维建模，实验验证。

对滑片式空压机进行了全面介绍和设计。

关键词：空压机；定子；转子；滑片；油气分离AbstractWith the growing environmental problem, environmental protection has become an important subject, new energy and new energy products increasingly to speed up the development process.In 2017 new energy vehicles in explosive growth, more and more automobile enterprises on the path of the new energy.Most cities in China now account for more than 50% of the total of new energy bus, bus with relevant mechanical products demand also will increase.The current prospects for development of automobile brake system power of the air compressor also put forward higher pared with traditional air compressor, sliding vane compressor in on its advantages are obvious.Sliding vane air compressor machine has small volume, light weight, low noise, high reliability, simple operation, and therefore more suitable for the new energy bus, industrial production, trams, military industry, machinery manufacturing, refrigeration and air conditioning, auto brake and so on need and smaller areas.The current our country enterprise has research to this, most of the air compressor but in core technology is the world's leading enterprises have a certain gap.The core parts of rotor, vane, oil and gas road design, is the key of the design.This article through to the theoretical calculation of the sliding vane compressor, 3 d modeling, experimental verification.From the aspects of sliding vane compressor are introduced, and design.Key words: air compressor,The stator;The rotor;Sliding vane;Oil and gas separation1.引言1.1空气压缩机发展及现状空压机是一种利用机械能将气体压力提升到机械装置。

滑片式压缩机

降低相对泄漏；另一方面可以降低滑片端部的滑动速度，减少摩擦损失；
▪ 滑片相对长度太大，会使结构不合理，滑片弯曲变形增大，性能变差。
▪ 比较适宜的取值为 3.0-6.0 ▪ 系列化产品中，为了减少气缸和转子的尺寸规格，
可借助滑片长度来达到不同的排气量。
滑片高度
滑片的高度h应保证滑片伸出滑片槽的部分达最大时，滑槽中仍有相当的滑片高度。如果留在滑片槽中的这部分滑片高度过小．则将会使滑片在滑片槽中失去导问，致使发生卡位或侧面异常磨损等现象。
• 制冷压缩机容积流量通常为 1m3/min • 汽车空调压缩机容积流量为 90-170cc
▪ 真空泵和膨胀机：真空泵：单级5000～4000Pa，两级1500～ 1000Pa
排气量计算
▪ 微元面积 ▪ 基元容积 ▪ 最大基元容积Vemax （阴影面积-滑片面积）
V cR2ln
▪ 理论排气量 ▪ 型线不同、滑片倾角不同
•转子与气缸同心，制造、安装方便。
贯穿滑片压缩机
1－吸气口 2－排气口 3－气缸 4－转子 5－滑片
•转子上的滑片槽贯通；
•气缸型线不再是圆或椭圆，而是根据滑片运动机理生成的曲线。
•滑片数为1片或2片；
•主要用于房间空调或轿车空调。
主要特点
1. 结构简单,零部件少; 2. 运转平稳,噪声低,振动小;（无偏心旋转质量） 3. 启动转矩低;（惯性和摩擦转矩小） 4. 余隙小 5. 体积小,重量轻, 比较适合汽车空调使用； 6. 多个基元容积工作，气流脉动小; 7. 滑片能自动补偿磨损 8. 滑片与转子及气缸摩擦磨损严重,寿命与效率低 (从摩擦磨损的概念)
压缩；
开始排气；
1－机体( 也称气缸） 2－转子 3－滑排片气结束；余隙膨胀

滑片式空气压缩机主机结构[发明专利]

专利名称：滑片式空气压缩机主机结构专利类型：发明专利
发明人：陈泽
申请号：CN201810831574.1
申请日：20180726
公开号：CN108980039A
公开日：
20181211
专利内容由知识产权出版社提供
摘要：本发明公开了一种结构简单、密封效果好的滑片式空气压缩机增强密封结构，包括设置在气缸缸体内的转子，气缸缸体作为定子，在所述气缸缸体的两侧分别设置有轴承座，在所述转子的中部上均匀设置有若干滑槽，两个滑片滑动设置有与其相互配合的滑槽内，在所述转子的两端分别通过滑动轴承转动设置在轴承座内，在所述气缸缸体上设置有进油口和主进油通道，所述主进油通道与滑片之间的气缸缸体上均匀设置有若干进油小通道，润滑油通过若干进油小通道直接喷射进入气缸缸体内部，使转子与滑片之间和两个滑片之间形成油膜层；所述主进油通道的两端分别与设置在轴承座内的滑动轴承润滑供油通道。

申请人：盐城中德劲博机电有限责任公司
地址：224100 江苏省盐城市大丰区东宁路西侧南翔路北侧
国籍：CN
更多信息请下载全文后查看。

一种汽车水冷电动滑片空压机制动系统管路布置结构

一种汽车水冷电动滑片空压机制动系统管路布置结构导论在现代汽车制动系统中，空压机制动系统作为一种重要的制动方式，其管路布置结构对其性能和稳定性有着至关重要的影响。

本文将针对一种汽车水冷电动滑片空压机制动系统管路布置结构进行全面评估和探讨，以便更深入地理解其设计原理和应用特点。

一、概述汽车水冷电动滑片空压机制动系统是一种先进的制动系统，其管路布置结构包括主缸、辅助缸、油泵、电磁阀等组件。

在正常制动时，空气经过压缩后，通过管路传输到制动缸及制动器，实现制动功能。

本文将从以下几个方面对其管路布置结构进行详细介绍。

二、主缸和辅助缸1. 主缸的设计原理和作用主缸是空压机制动系统中的关键组件之一，其设计原理是通过空气压缩来产生制动力，并将其传输到制动器上。

合理的主缸设计能够提高制动系统的敏感性和稳定性，减少制动距离。

2. 辅助缸的作用和布置方式辅助缸在空压机制动系统中起着辅助主缸的作用，通过合理的布置方式可以提高制动系统的均衡性和协调性，使制动效果更加理想。

三、油泵和电磁阀1. 油泵的管路布置结构和特点油泵在空压机制动系统中扮演着输送压缩空气的重要角色，其管路布置结构需要考虑空间利用和排气的效率，从而提高系统的整体性能。

2. 电磁阀的布置方式和作用电磁阀在空压机制动系统中担负着控制空气流动的重要任务，其布置方式需要考虑制动系统的反应速度和稳定性，保证制动操作的安全和可靠。

结论通过对一种汽车水冷电动滑片空压机制动系统管路布置结构的全面评估和探讨，可以深入理解其设计原理和应用特点。

合理的管路布置结构能够显著提高制动系统的性能和稳定性，从而提升汽车驾驶的安全和舒适性。

在未来的汽车制动系统设计中，需要更加重视对管路布置结构的优化和创新，以满足不断变化的市场需求和用户体验。

个人观点作为一名汽车制动系统设计工程师，我对汽车水冷电动滑片空压机制动系统管路布置结构有着深刻的理解和认识。

我认为在未来的汽车制动系统设计中，应该更加注重对管路布置结构的优化和创新，以提高系统的整体性能和安全性。
