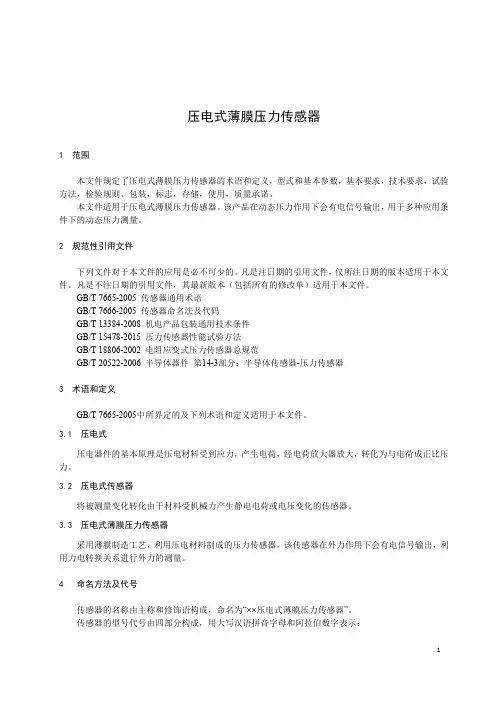

压电式薄膜压力传感器-2023最新标准
压电式薄膜压力传感器1范围本文件规定了压电式薄膜压力传感器的术语和定义，型式和基本参数，基本要求，技术要求，试验方法，检验规则、包装，标志，存储，使用，质量承诺。
本文件适用于压电式薄膜压力传感器。
该产品在动态压力作用下会有电信号输出，用于多种应用条件下的动态压力测量。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7665-2005传感器通用术语GB/T7666-2005传感器命名法及代码GB/T13384-2008机电产品包装通用技术条件GB/T15478-2015压力传感器性能试验方法GB/T18806-2002电阻应变式压力传感器总规范GB/T20522-2006半导体器件第14-3部分：半导体传感器-压力传感器3术语和定义GB/T7665-2005中所界定的及下列术语和定义适用于本文件。
3.1压电式压电器件的基本原理是压电材料受到应力，产生电荷，经电荷放大器放大，转化为与电荷成正比压力。
3.2压电式传感器将被测量变化转化由于材料受机械力产生静电电荷或电压变化的传感器。
3.3压电式薄膜压力传感器采用薄膜制造工艺，利用压电材料制成的压力传感器。
该传感器在外力作用下会有电信号输出，利用力电转换关系进行外力的测量。
4命名方法及代号传感器的名称由主称和修饰语构成，命名为“××压电式薄膜压力传感器”。
传感器的型号代号由四部分构成，用大写汉语拼音字母和阿拉伯数字表示：ａ）主称；ｂ）被测量；ｃ）转换原理；ｄ）序号。
四部分表述分别为：F FPEd)序号（主特征、参数）c)分类（压电式）b)被测量（压力）a)主称（薄膜传感器）4.1第一部分——主称主称（薄膜传感器）用代号“F”标记，为Film的首字母。
4.2第二部分——被测量被测量（压力）用代号“F”标记，为Force的首字母。
压力传感器静态标定指导书
用以上数据绘制电荷量-压力曲线.（例）
电荷量(pc)
90
80Biblioteka 706050y=13.5728×x-0.2697 40
30
20
10
0
-10
0
1
2
3
4
5
6
压 力 (bar)
用最小二乘法拟合后的直线是： y = 13.5728 × x − 0.2697
可见, 静标实验测得的石英传感器的电荷灵敏度是 13.5728pc/bar。
注意：活塞式压力计底盘重 0.4 千克力/平方厘米, 不要漏掉。另外, 由于 噪声的影响, 使得最小压力值受到限制, 试验者可以试着把可以测量的最小压 力值找出来, 这里的 0.7 千克力/平方厘米, 只是一个参考值。
五、数据处理
目的：用所得数据绘制电荷量 pc –压力 bar 曲线, 并用最小二乘法求出传
（3）放大器灵敏度档置于 10.0 pc/unit (即将灵敏度左边档置于 10, 中间和右 边档置于 0), 输出置于 10 mv/unit, 下限频率置于 L 档(此时下限频率小 于 0.0001HZ)，上限频率置于 0.3kHz.，输入端选择电荷输入。
注意：将放大器的灵敏度设置在 1-10.99pc/unit 时, 调节下方的×10 档置于 下方, 面板上的左边小数点亮。
三、测试仪器设备
1 记忆示波器 1 台（TDS210）； 2 电荷放大器 YE5850 一台; 3 活塞式压力计 1 台 4 石英压力传感器 CY-YD-205 1 只；
三、实验内容：
1 熟悉记忆示波器和电荷放大器使用方法； 2 用活塞式压力计标定传感器的电荷灵敏度系数；
四、实验步骤：
1. 熟悉记忆示波器，看清各个调节旋钮的位置,对照说明书了解：
压电式压力传感器
实例6 ：煤气灶电子点火装置
20XX
ND!
此处添加正文，文字是您思想的提炼，为了演示发布的良好 ，请言简意赅地阐述您的观点。
压电式传感器的等效电路：压电传感器在受外力作用时，在两个 电极表面聚集电荷，电荷 量相等，极性相反，相当于一个以压 电材料 为电介质的电容器。其电容量为：C0=ε0 εA/d
电荷源
电压源
五、压电式传感器的应用
压电式力传感器 压电式压力传感器 压电式加速度传感器 。。。。。。
实例1：火炮堂内压力测试
发射药在堂内燃烧形成压力完成炮弹的发射。 堂内压力的大小，不仅决定着炮弹的飞行速度，而且 与火炮、弹丸的设计有着密切关系。
实例2：汽车安全气囊系统
事故性碰撞：点火信号、电点火管、气体发生剂、 气体、充气、弹性体
实例3：压电式血压传感器 实例4 ：指套式电子血压计
实例05.0：M 1水深P/测m a量仪
2
形
逆压电效应
4
动画演示
机械能
正压电效应
压电介质
电能
逆压电效应
三、压电材料
压电晶体 石英晶体外形图 压电晶体是一种单晶体。 例如： 石英晶体； 酒石酸钾钠等 常见压电材料
天然形成的石英晶体外形图
（2）压电陶瓷
压电陶瓷是一种人工制造的多晶体。 例如：钛酸钡、锆钛酸铅、铌酸锶等 压电陶瓷外形图
（3）有机压电材料
➢ 在实际使用中，如仅用单片压电元件工作 的话，要产生足够的表面电荷就要很大的作用力， 因此一般采用两片或两片以上压电元件组合在一 起使用。 ➢ 由于压电元件是有极性的，因此连接方法 有两种：并联连接和串联连接。
C 2 C ,q 2 q ,U U
串联：
C1C,qq,U2U 2
3.2压电式压力传感器解析
§7.6 压电传感器的应用
地 震 的 巨 大 威 力
33
§7.6 压电传感器的应用
南海Ms7.2地震波形记录图
34
§7.6 压电传感器的应用 3) 压电式振动加速度传感器结构及外形
横向振动测振器
纵向振动测振器
35
4火炮堂内压力测试
发射药在堂内燃烧形成压力完成炮弹的发射。 堂内压力的大小，不仅决定着炮弹的飞行速 度，而且与火炮、弹丸的设计有着密切关系。
12
二、压电材料 1、种类：
石英晶体：如石英等； 压电陶瓷：如钛酸钡、锆钛酸铅等； 压电半导体：如硫化锌、碲化镉等； 高分子压电材料：聚二氟乙烯等。 2、对压电材料特性要求： ①转换性能：要求具有较大压电常数； ②机械性能： 机械强度高、刚度大，以期获得宽的线性
范围和高的固有振动频率； ③电性能：具有高电阻率和大介电常数，以减弱外部分布 电容的影响并获得良好的低频特性； ④环境适应性强：温度和湿度稳定性要好，要求具有较 高的居里点，获得较宽的工作温度范围； 13 ⑤时间稳定性：要求压电性能不随时间变化。
从作用力看，元件是串接的，因而每片受到的作用力相同，产生的变 形和电荷数量大小都与单片时相同。
图a）从电路上看，这是并联接法， 类似两个电容的并联。所以， 外力作用下正负电极上的 电荷量增加了1倍，电容量也增加了1倍，输 出电压与单片时相同。 图b）从电路上看是串联的，两压电片中间粘接处正负电荷中和， 上、 下极板的电荷量与单片时相同，总电容量为单片的一半，输出电 压增大了1倍。
3. 交通监测
将高分子压电电 缆埋在公路上，可以 获取车型分类信息 （包括轴数、轴距、 轮距、单双轮胎）、 车速监测、收费站地 磅、闯红灯拍照、停 车区域监控、交通数 据信息采集（道路监 控）及机场滑行道等。
高压压电传感器静态与准静态校准方法研究
高压压电传感器静态与准静态校准方法研究狄长安;孟祥明;边鹏;孔德仁【摘要】Aiming at the differences between the static and quasi-static sensitivities of the high-pressure piezoelectric sensors in the chamber pressure measurement,the quantitative analysis was accomplished.The static and quasi-static calibrations to sensors (kistler 6215 )were made respectively by static pressure calibration device and hydraulic dynamics calibration device with drop hammer.The models about the two calibration methods were respectively established by least square methodfirstly.Then,the variance significance of two work models were analyzed by F test,and the confidence intervals of two regression lines were analyzed,and the change law of point sensitivity in two groups of calibration data were studied as well.The results show that the slopes of two regression lines are not the same at a confidence level of 0.05,and the quasi-static calibrations to sensors(6215)is more practical than static calibrations.%针对用于膛压测量的高压压电传感器静态与准静态工作曲线之间的差异展开了定量的分析，分别利用静态压力标定机及落锤液压动标装置对Kistler6215传感器进行了静态及准静态校准，采用最小二乘法分别建立了静态校准和准静态校准的工作模型；通过F检验法检验了2种工作模型方差的显著性，并对两条回归直线斜率的置信区间进行了分析，同时研究了2组标定数据的点灵敏度的变化情况。
压电式压力传感器标定方法
压电式压力传感器标定方法压电式压力传感器是一种常用的测量压力的传感器，其工作原理是利用压电效应将压力转化为电信号。
为了保证传感器的准确性和可靠性，需要对其进行标定。
本文将介绍压电式压力传感器的标定方法。
一、标定原理压电式压力传感器的标定主要是通过施加不同压力到传感器上，测量对应的输出电压或电流，然后建立压力与电信号之间的关系。
标定的目的是确定传感器的灵敏度和线性度。
二、标定设备和仪器1. 压力源：使用稳定可调的压力源，可以是液压泵或气压源，确保施加到传感器上的压力准确可控。
2. 电压表或电流表：用于测量传感器输出的电压或电流信号。
3. 数据采集系统：将传感器的输出信号采集并记录下来，可以使用数据采集卡或数据采集仪等设备。
三、标定步骤1. 准备工作：连接好压力源、电压表或电流表、数据采集系统，并进行相应的校准。
2. 将传感器与标定设备连接好，并确保连接牢固可靠。
3. 施加压力：根据需要的压力范围，逐步施加压力到传感器上，并记录下相应的输出电压或电流。
4. 重复步骤3，以不同的压力值进行标定，至少需要3个点以建立压力与电信号之间的关系。
5. 数据处理：将采集到的数据导入数据处理软件中，进行拟合或回归分析，确定传感器的灵敏度和线性度。
6. 结果验证：使用已知压力进行验证，检查标定结果的准确性和可靠性。
四、注意事项1. 在标定过程中，要确保传感器和标定设备的连接牢固可靠，避免引入额外的误差。
2. 施加压力时要平稳缓慢，避免冲击加载导致传感器的损坏。
3. 根据传感器的特性和要求，选择合适的压力范围和标定点数。
4. 在数据处理过程中，要注意选择合适的拟合方法或回归模型，确保结果的准确性和可靠性。
5. 标定完成后，要及时对标定设备进行校准，以确保下次标定的准确性。
总结：压电式压力传感器的标定是确保其准确性和可靠性的重要步骤。
通过施加不同压力并测量对应的输出信号，可以建立压力与电信号之间的关系。
标定设备和仪器的选择和使用要注意细节，确保标定结果的准确性和可靠性。
压电式传感器应用
压电式压力传感器原理及应用王佳 050410140摘要：压电式压力传感器可以用来测量发动机内部燃烧压力的测量与真空度的测量。
也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。
它既可以用来测量大的压力，也可以用来测量微小的压力。
本文主要讨论压电式压力传感器原理及压电式压力传感器的光纤传输技术应用在内弹道试验研究中的使用。
关键词：压电式传感器压力内弹道试验压电式压力传感器（piezoelectric type pressure transducer）1.0 压电效应某些离子型晶体电介质（如石英、酒石酸钾钠、钛酸钡等）沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。
当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。
压电式传感器的原理是基于某些晶体材料的压电效应。
1.1 压电式压力传感器的特点压电式压力传感器是基于压电效应的传感器。
是一种自发电式和机电转换式传感器。
它的敏感元件由压电材料制成。
压电材料受力后表面产生电荷。
此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。
压电式压力传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。
压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。
由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系：Q=kSp式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。
通过测量电荷量可知被测压力大小。
压电式压力传感器的工作原理与压电式加速度传感器和力传感器基本相同，不同的是弹性元件是由膜片等把压力转换成集中力，再传给压电元件。
为了保证静态特性及稳定性，通常多采用压电晶片并联。
在压电式压力传感器中常用的压电材料有石英晶体和压电陶瓷，其中石英晶体应用得最为广泛。
下面是采用石英晶片的膜片式压电压力传感器图。
10-1 压力传感器的静态标定
压力计是利用活塞和加在活塞中的砝码重量所产生的压力与手摇压力
泵所产生的压力相平衡的原理进行标定工作，其精度可达 ±0.05 % 以上。
§10-1 压力传感器的静态标定 标定时，把传感器装在连接螺帽上，然后，按照活塞压力计的操作
上面的标定方法不适合压电式压力测量系统，因为活塞压力计的加 载过程时间太长，致使传感器产生的电荷有泄漏，严重影响其标定精度。 所以对压电式测压系统一般采用杠杆式压力标定机或弹簧测力计式压力标 定机。
§10-1 压力传感器的静态标定
图10-3是杠杆式压力标定机的示意图。标定时，按要求的压力间距，选 定待标的压力点数，按下式计算所需加的砝码重量 W
§10-1 压力传感器的静态标定
式中
P F S
P——所需标定的受力面积。
压力标定曲线的绘制，如同活塞式压力计中所述的相同，并可算出其 静态特性参数。
规程，转动压力泵的手轮，使托盘上升到规定的刻线位置；按所要求的压 力间隔，逐点增加砝码重量，使压力计产生所需的压力；同时用数字电压 表记下传感器在相应压力下的输出值。这样就可以得出被标定传感器或测 压系统的输出特性曲线（即输出与压力间的关系曲线）。根据这条曲线可 确定出所需要的各个静态特性指标。
在实际测试中，为了确定整个测压系统的输出特性，往往需要进行 现场标定。为了操作方便，可以不用砝码加载，而直接用标准压力表读取 所加的压力。测出整个测试系统在各压力下的输出电压值或示波器上的光 点位移量h，就可得到如图10-2所示的压力标定曲线。
§10-1 压力传感器的静态标定
目前，常用的静态标定装置有:活塞压力计、杠杆式和弹簧测力计式 压力标定机。
传感器的标定与校准讲义
绝对误差在理论上是指测量值x与被测量的真值xi之间的 差值，即
=xxi=xx0 (真值xi一般用相对真值x0代替） 绝对误差是可正可负的，而不是误差的绝对值；绝对误 差还有量纲，它的单位与被测量的单位相同。
12.1 测量误差基本概念
测量误差的分类：
●标准活塞压力计标定装置，如图14-7所示；压力标定 曲线如图14-8所示。
图14-7 活塞压力计标定压力示意图
图4-8 压力标定曲线
12.4 压力传感器的标定和校准
●杠杆式测力计标定装置，如图14-9所示，砝码重量与 压力的关系
W=pSb/a p=Wa/Sb
图14-9 杠杆式压力标定机示意图
12.4 压力传感器的标定和校准
静态标定—标定静态特性：灵敏度，线性度，
传感器的标定
精度…；
动态标定—动态特性参数（；n，）测试； 动态标定信号：阶跃信号或正弦信号。
传感器的标定与校准的目的:保正测量的准确、统一和法
制性。
12.1 测量误差基本概念
12.1.1 测量与测量误差
1.测量 “测量是以确定量值为目的的一种操作”。这种“操作” 就是测量中的比较过程——将被测参数与其相应的测量单 位进行比较的过程。实现比较的工具就是测量仪器仪表 （简称仪表）。 检测是意义更为广泛的测量，它包含测量和检验的双 重含义。工程参数检测就是用专门的技术工具（仪表）， 依靠能量的变换、实验和计算找到被测量的值。一个完整 检测过程应包括：
12.3 传感器的动态特性标定
二、二阶传感器的动态标定
确定传感器的阻尼比和固有频率 n 。 欠阻尼二阶传感器的阶跃响应（如图14-3）
y(t) k 1
传感器的补偿与标定
1、屏蔽
传感器与检测技术
方法
噪声源 原理及方法
举例
电场屏蔽 电场间的相互影响 屏蔽层接地
低噪声同轴电缆
电磁屏蔽 高频外磁场
楞次定律
屏蔽层接地，电场屏蔽 和电磁屏蔽功能
磁屏蔽
磁力线
高导磁材料作 接地后，具有磁屏蔽和
屏蔽层
电屏蔽功能
2、隔离
传感器与检测技术
隔热、隔振、密封
温度
传感器输入 传感器输出
T0 T1 T2 …… Tn
X0 X0 X0 …… X0
Y0 Y1 Y2 …… Yn
y0 yif (Ti)
补偿与校正方法
硬件：电子线路 软件：单片机
八、集成化与智能化
传感器与检测技术
1、集成化
（1）将传感器和信号处理电路制作在同一芯片上
（2）将多个相同或不同的敏感元件集成在同一芯 片上，实现多参数测量。
bl d
输出灵敏度提高一倍，消除了零位输出项 l。
例1-11 超声波流速计。
传感器与检测技术
超声波传感器：声-电转换 超声波换能器：压电式
可逆性 发射超声波: 电能 接收超声波: 机械能
介质性质 传播速度c 温度
机械能 超声波发生器 电能 超声波接收器
t1
D
sin (c v cos)
f 1 n nsin (c v cos )
H (s) A(s)
1 A(s)
传感器与检测技术
A
A
H
(s)
1
1
s
A
1
1
A s
A
1 s
1 s 1 A
A A
压电式压力传感器的工作原理
压电式压力传感器的工作原理压电式压力传感器是一种常见的压力测量设备，它利用压电效应将压力信号转换为电信号。
其工作原理主要基于压电材料的特性和压力作用下的变形效应。
压电效应是指某些晶体在受力或变形时会产生电荷。
压电材料是一种具有这种特性的材料，如石英、锆钛酸铅等。
当外力作用于压电材料时，材料的晶格结构会发生微小的变形，从而引发电荷的分离和聚集，产生电势差，即压电效应。
这种效应的典型代表是压电晶体的晶须，它们在受到压力时会产生电荷的分离。
压电式压力传感器利用压电材料的压电效应来测量压力。
传感器通常由一块薄片状的压电材料和电极构成。
当外界施加压力时，压电材料会发生微小的形变，导致电荷的分离和聚集。
电极会收集这些电荷，并将其转换为电信号输出。
具体而言，压电式压力传感器的工作过程可以分为以下几个步骤：1. 压力施加：传感器的压电材料暴露在待测压力下，压力会导致材料发生微小的形变。
2. 形变产生电荷：压力作用下，压电材料的晶格结构发生微小的变化，导致电荷的分离和聚集。
3. 电荷收集和转换：电极将产生的电荷收集起来，并将其转换为电信号。
4. 电信号输出：电信号经过放大和处理后，输出为与压力成比例的电压或电流信号。
压电式压力传感器具有许多优点，例如高灵敏度、快速响应、宽工作范围、高可靠性等。
它们广泛应用于工业自动化、汽车工程、医疗设备等领域，用于测量各种流体和气体的压力。
压电式压力传感器利用压电材料的压电效应将压力信号转换为电信号。
通过压力施加、形变产生电荷、电荷收集和转换以及电信号输出等步骤，传感器能够准确测量压力值，并将其转化为可读的电信号。
这种传感器在各个领域中都有广泛的应用，为我们提供了重要的压力测量手段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压电式压力传感器标定方法
压电式压力传感器是一种常用的传感器，用于测量各种介质的压力。
为了保证传感器的准确性和可靠性，需要对其进行标定。
本文将介绍压电式压力传感器的标定方法。
一、什么是压电式压力传感器
压电式压力传感器是一种利用压电效应来测量压力的传感器。
它由一个压电陶瓷片和一个金属薄膜组成。
当外界施加压力时，压电陶瓷片会产生电荷，通过金属薄膜导出，从而实现对压力的测量。
二、为什么需要标定压电式压力传感器
压电式压力传感器的灵敏度和线性度会随着时间的推移而发生变化，因此需要定期进行标定，以确保其测量结果的准确性。
同时，不同的传感器在制造过程中存在一定的误差，通过标定可以消除这些误差，提高传感器的性能。
三、压电式压力传感器的标定方法
1. 静态标定方法
静态标定方法是最常用的标定方法之一。
该方法通过施加不同的压力，测量传感器的输出信号，从而建立压力与输出信号之间的关系。
具体步骤如下：
（1）选择一个已知压力的标准压力表，并将其连接到待标定的传感器上。
（2）将待标定传感器与标准压力表一起放置在一个封闭的容器中，通过控制容器内的压力来改变压力传感器的输入。
（3）记录传感器的输出信号和标准压力表的读数，建立压力与输出信号之间的线性关系。
（4）重复以上步骤，使用不同的压力值进行标定，以获得更准确的标定曲线。
2. 动态标定方法
动态标定方法是另一种常用的标定方法。
该方法通过施加不同频率和幅值的正弦波信号，测量传感器的输出信号，从而建立压力与输出信号之间的关系。
具体步骤如下：
（1）选择一个信号发生器，并将其连接到待标定的传感器上。
（2）通过信号发生器输出不同频率和幅值的正弦波信号，施加到传感器上。
（3）测量传感器的输出信号，并记录其与输入信号的幅值和相位差。
（4）根据输入信号和输出信号的幅值和相位差，建立压力与输出信
号之间的关系。
（5）重复以上步骤，使用不同频率和幅值的正弦波信号进行标定，以获得更准确的标定曲线。
四、标定结果的评估与调整
在完成标定后，需要对标定结果进行评估，并进行必要的调整。
评估标定结果的常用方法有残差分析和统计分析。
如果评估结果不满足要求，可以根据评估结果进行适当的调整，以提高传感器的准确性和可靠性。
五、标定的注意事项
在进行压电式压力传感器的标定时，需要注意以下几点：
（1）尽量选择标准压力表的测量范围与待标定传感器的测量范围相匹配，以获得更准确的标定结果。
（2）在进行动态标定时，需要考虑信号发生器的频率范围和输出功率，以确保传感器能够正常工作。
（3）在进行标定前，需要对传感器进行预热，以确保其工作在稳定状态下。
（4）在进行标定时，应避免外界干扰，以确保传感器的输出信号准
确可靠。
（5）标定结果应记录并保存，以便日后的使用和参考。
六、总结
压电式压力传感器是一种常用的传感器，通过标定可以提高其测量结果的准确性和可靠性。
静态标定和动态标定是常用的标定方法，通过施加不同的压力或正弦波信号，测量传感器的输出信号，建立压力与输出信号之间的关系。
在进行标定时，需要注意标准压力表的选择、信号发生器的设置、传感器的预热和外界干扰的避免。
标定结果应进行评估和调整，并记录保存，以便日后使用。
通过标定，可以提高压电式压力传感器的准确性和可靠性，满足实际应用的需求。
