电泳涂漆原理及工艺
阴极电泳涂料涂装原理
阴极电泳涂料涂装原理简介一、电泳涂料成膜原理1.涂料工作原理电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。
电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。
具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。
电泳涂装属于有机涂装，利用电流沉积漆膜，其工作原理为“异极相吸”。
电泳涂装最基本的物理原理为带电荷的涂料粒子与它所带电荷相反的电极相吸。
采用直流电源，金属工件浸于电泳漆液中。
通电后，阳离子涂料粒子向阴极工件移动，阴离子涂料粒子向阳极工件移动，继而沉积在工件上，在工件表面形成均匀、连续的涂膜。
当涂膜达到一定厚度（漆膜电阻大到一定程度），工件表面形成绝缘层，“异极相吸”停止，电泳涂装过程结束。
整个电泳涂装过程可以概括为以下四个步骤：●电解：水的电解●电泳：带电的聚合物分别向阴极或阳极泳动的过程●电沉积：带电的聚合物分别在阴极或阳极沉积的过程●电渗：沉积的电泳涂膜收缩、脱去溶剂和水，形成均匀致密的湿膜电极附近主要的化学反应如下表所示：反应过程图如下所示：在电场作用下，涂料粒子向阴极移动（电泳），由于受到阴极附近碱扩散层（OH-）的影响，涂料粒子在阴极聚结（电沉积）。
槽液的流动影响扩散层，流动速率高，扩散层薄，流动速率低，扩散层厚。
刚沉积的湿膜含有大量水分，由于电流的影响，会发生部分脱水，使湿膜不挥发份达到80%（电渗）。
脱水后湿膜牢牢黏附在底材上，通常的清洗不能洗脱。
由于边缘电流密度高，电泳过程首先发生在这些区域。
如下图所示：2.电沉积类型●阳极电沉积（AED）阳极电泳涂装，金属工件为阳极，吸引漆液中带负电荷的涂料粒子，电沉积时，少量的金属离子（阳极氧化）迁移到涂膜表面，对涂膜的性能造成影响。
电泳涂漆原理及工艺
电泳涂漆原理及工艺一、原理:电泳原理类似电镀。
工件放在电解液中，与电解液中另一电极分别接在直流电源两端，构成电解电路。
电解液为导电的水溶性或水乳化的涂料，涂料溶液中已被离解的阳离子在电场力作用下向阴极移动，阴离子向阳极移动，这些带电的树脂离子，连同被吸附的颜料粒子一起电泳到工件表面并失去电荷形成湿的涂层，这一过程称为电泳。
二、特点:(一)电泳的优点:1、生产效率高。
在各种涂漆方法中，电泳涂漆生产效率最高。
只要将工件浸入涂料中，几分钟之内即可完成电泳涂漆过程，故适于大批量生产，且易于实现自动化生产。
2、涂层质量好。
只要电泳设备、工艺正常，电泳漆层表面均匀，漆膜紧密，与工件附着力好，不会出现流痕、不均匀等缺陷。
3、节约原材料。
电泳涂漆，材料利用率一般可达85%以上，比喷漆要省40%。
原材料可得到充分利用。
4、劳动条件好。
电泳涂漆电解液溶剂是水，不存在易燃易爆问题，也不污染空气，因此工作环境好。
(二)电泳的缺点:1、设备庞大、投资多。
除具备完整的前处理设备外，还需电泳槽及相应的附属设备、超滤装置及纯水制备设施、专用直流电源等。
2、适用涂料及品种受限制。
目前电泳涂料仅限于水溶性漆和水乳化漆;颜色仅限于深色底漆或单层底面两用漆，白色及浅色则困难。
其原因是在电泳过程中(如阳极电泳沉积法)电离的铁离子和树脂阴离子中和沉积在工件上成黄棕色。
3、电泳漆膜后需烘烤。
一般烘烤工艺为150?、1h，故耗能大。
三、电泳工艺:电泳工艺分为阳极电泳和阴极电泳:若涂料粒子带负电，工件为阳极，涂料粒子在电场力作用下在工件沉积成膜称为阳极电泳;反之，若涂料粒子带正电，工件为阴极，涂料粒子在工件上沉积成膜称为阴极电泳。
阳极电泳的特点是:原料价格便宜(一般比阴极电泳便宜50%);设备较简单，投资少(一般比阴极电泳便宜30%);技术要求较低;涂层耐蚀性能较阴极电泳差(约为阴极电泳寿命之1/4)。
阴极电泳涂层耐蚀性高的原因是:工件是阴极，不发生阳极溶解，工件表面及磷化膜不破坏;电泳涂料(一般为含氮树脂)对金属有保护作用，且所用漆价高质优。

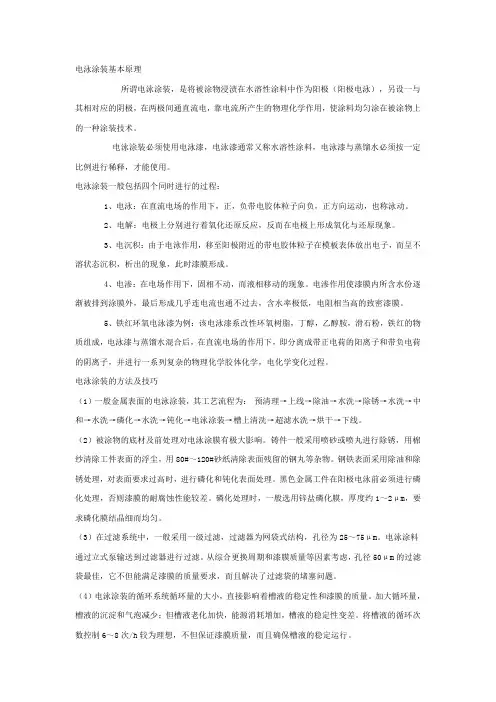

电泳涂装基本原理
电泳涂装基本原理所谓电泳涂装，是将被涂物浸渍在水溶性涂料中作为阳极（阳极电泳），另设一与其相对应的阴极，在两极间通直流电，靠电流所产生的物理化学作用，使涂料均匀涂在被涂物上的一种涂装技术。
电泳涂装必须使用电泳漆，电泳漆通常又称水溶性涂料，电泳漆与蒸馏水必须按一定比例进行稀释，才能使用。
电泳涂装一般包括四个同时进行的过程：1、电泳：在直流电场的作用下，正，负带电胶体粒子向负，正方向运动，也称泳动。
2、电解：电极上分别进行着氧化还原反应，反而在电极上形成氧化与还原现象。
3、电沉积：由于电泳作用，移至阳极附近的带电胶体粒子在模板表体放出电子，而呈不溶状态沉积，析出的现象，此时漆膜形成。
4、电渗：在电场作用下，固相不动，而液相移动的现象。
电渗作用使漆膜内所含水份逐渐被排到涂膜外，最后形成几乎连电流也通不过去，含水率极低，电阻相当高的致密漆膜。
5、铁红环氧电泳漆为例：该电泳漆系改性环氧树脂，丁醇，乙醇胺，滑石粉，铁红的物质组成，电泳漆与蒸馏水混合后，在直流电场的作用下，即分离成带正电荷的阳离子和带负电荷的阴离子，并进行一系列复杂的物理化学胶体化学，电化学变化过程。
电泳涂装的方法及技巧（1）一般金属表面的电泳涂装，其工艺流程为：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。
（2）被涂物的底材及前处理对电泳涂膜有极大影响。
铸件一般采用喷砂或喷丸进行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等杂物。
钢铁表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。
黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。
磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。
（3）在过滤系统中，一般采用一级过滤，过滤器为网袋式结构，孔径为25～75μm。
电泳涂料通过立式泵输送到过滤器进行过滤。
钢模板电泳涂装技术原理及工艺流程
钢模板电泳涂装基本原理所谓电泳涂装，是将被涂物(钢模板)浸渍在水溶性涂料中作为阳极(阳极电泳)，另设一与其相对应的阴极，在两极间通直流电，靠电流所产生的物理化学作用，使涂料均匀涂在被涂物上的一种涂装技术。
电泳涂装必须使用电泳漆，电泳漆通常又称水溶性涂料，电泳漆与蒸馏水必须按一定比例进行稀释，才能使用。
电泳涂装一般包括四个同时进行的过程：1、电泳：在直流电场的作用下，正，负带电胶体粒子向负，正方向运动，也称泳动。
2、电解：电极上分别进行着氧化还原反应，反而在电极上形成氧化与还原现象。
3、电沉积：由于电泳作用，移至阳极附近的带电胶体粒子在模板表体放出电子，而呈不溶状态沉淀，析出的现象，此时漆膜形成。
4、电渗：在电场作用下，固相不动，而液相移动的现象。
电渗作用使漆膜内所含水份逐渐被排到涂膜外，最后形成几乎连电流也通不过去，含水率极低，电阻相当高的致密漆膜。
5、铁红环氧电泳漆为例：该电泳漆系改性环氧树脂，丁醇，乙醇胺，滑石粉，铁红的物质组成，电泳漆与蒸馏水混合后，在直流电场的作用下，即分离成带正电荷的阳离子和带负电荷的阴离子，并进行一系列复杂的物理化学胶体化学，电化学变化过程。
三、工艺过程1、钢模板电泳涂装工艺流程除油、除锈→水冲→水洗→干燥→电泳上膝→水冲→烘干→喷商标→包装→出厂2、对工艺流程的说明除油、除锈：采用二合一法，即除油、除锈一步法，溶液本厂自配。
水冲、水洗：其目的在于去掉模板表面的酸碱残留物。
水洗时，最好采用常流水。
电泳上漆：这是工艺的目的和核心。
电泳槽内的电流、电压、固成份含量、pH值、电泳温度速度以及电泳槽附加设备的正确使用，是决定电泳上漆成败的关键。
烘干：钢模板电泳上漆后必须烘干。
烘干箱工作温度为160-180℃，烘烤时间为30min。
电泳涂装所需的主要设备。
各种水槽，电泳槽，通道式烘干箱，机械传动系统，电气控制系统，漆液和漆膜设备，如电导仪，附着力测定仪等。
电泳漆原理介绍
增加泳透力的因素有： 更长的电泳时间 工件屏蔽作用小，例如孔洞较多且大 施工电压高 库仑效率高（低 C/g 或高 mg/C） 固体分含量高 CED 湿膜电阻高（工件外表面电沉积在断时间内终止，电沉积可以更快进入内腔） CED 槽液电导率升高
● 槽液流动速率：电泳槽中槽液流动速率（m/s）
四、CED 设备
电泳过程可简单表示如下图：
1. 前处理设备 在 CED 主槽之前为前处理区好的前处理质量是获得具有优良耐蚀性和附着力漆膜的基 础。通常，前处理包括脱脂、清洗、磷化三部分：
脱脂：主要目的是为了除去工件表面的矿物油、润滑油及冲压拉延油以及附着在金属表面的 金属屑、灰尘、焊渣、它们是磷化和电泳潜在的尘埃源，可能引起涂膜外观的颗粒；注意脱 脂后的清洗效果。如脱脂不充分，一方面易产生黄锈，导致磷化不均匀；另一方面使磷化结 晶变粗，涂膜外观变差，耐蚀性能下降。一般在无锈的情况下，可省去除锈工艺，有锈则用 除锈剂去除。除锈后清洗干净，特别是夹缝、点焊缝等处易残留除锈剂（一般为无机酸）。 表 调剂由金属钛盐组成，它能沉积在工作上形成磷化膜的结晶中心。表面调整和表调效果的好 坏，直接影响磷化膜的状态以及磷化膜的结晶大小。 磷化：磷化方式：浸渍型和喷淋型磷化膜特征：· 外观：均匀、致密的灰色膜，无条纹、 花纹式杂色斑痕· 电泳失重：≤8%· 结晶大小：5~10mm · 膜厚：2~5mm· P 比：≥85％ （喷淋型膜 P 比略低） 去离子水洗：清洗用循环去离子水，水质电导率≤100ms/cm 新鲜去离子水洗的水质≤ 25ms/cm （ 最 好 10ms/cm 以 下 ） 最 后 一 道 去 离 子 水 洗 后 的 滴 水 电 导 率 应 ≤ 30ms/cm 滴水取样法：离开最后一道水洗区后至下一道工序（风干或电源）间滴落的水，以判断工件 的水洗状态。磷化膜表面的磷化沉渣应尽可能地洗掉。 2. 电泳槽
电泳涂装工艺过程
电泳涂装工艺过程电泳涂装基本原理所谓电泳涂装，是将被涂物浸渍在水溶性涂料中作为阳极（阳极电泳），另设一与其相对应的阴极，在两极间通直流电，靠电流所产生的物理化学作用，使涂料均匀涂在被涂物上的一种涂装技术。
电泳涂装必须使用电泳漆，电泳漆通常又称水溶性涂料，电泳漆与蒸馏水必须按一定比例进行稀释，才能使用。
电泳涂装一般包括四个同时进行的过程：1、电泳：在直流电场的作用下，正，负带电胶体粒子向负，正方向运动，也称泳动。
2、电解：电极上分别进行着氧化还原反应，反而在电极上形成氧化与还原现象。
3、电沉积：由于电泳作用，移至阳极附近的带电胶体粒子在模板表体放出电子，而呈不溶状态沉积，析出的现象，此时漆膜形成。
4、电渗：在电场作用下，固相不动，而液相移动的现象。
电渗作用使漆膜内所含水份逐渐被排到涂膜外，最后形成几乎连电流也通不过去，含水率极低，电阻相当高的致密漆膜。
5、灰色环氧电泳漆为例：该电泳漆系改性环氧树脂，丁醇，乙醇胺，滑石粉，钛白粉、炭黑、高岭土的物质组成，电泳漆与蒸馏水混合后，在直流电场的作用下，即分离成带正电荷的阳离子和带负电荷的阴离子，并进行一系列复杂的物理化学胶体化学，电化学变化过程。
电泳涂装的方法及技巧（1）一般金属表面的电泳涂装，其工艺流程为：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。
（2）被涂物的底材及前处理对电泳涂膜有极大影响。
铸件一般采用喷砂或喷丸进行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等杂物。
钢铁表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。
黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。
磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。
（3）在过滤系统中，一般采用一级过滤，过滤器为网袋式结构，孔径为25～75μm。
电泳涂料通过立式泵输送到过滤器进行过滤。
汽车涂装中的电泳涂装工艺
目 录
• 电泳涂装工艺简介 • 电泳涂装工艺流程 • 电泳涂装材料与设备 • 电泳涂装质量控制 • 电泳涂装技术发展与展望
01
电泳涂装工艺简介
定义与特点
定义
电泳涂装是一种将涂料在直流电 场的作用下，通过电泳使涂料粒 子沉积在车体表面形成涂膜的涂 装工艺。
特点
电泳涂装具有高效率、低能耗、 涂膜质量好、环保等优点，广泛 应用于汽车涂装领域。
工作原理
工作原理
在电场的作用下，带电荷的涂料粒子 在电场力的作用下向电极方向移动， 并沉积在车体表面形成涂膜。
电场强度
电场强度决定了涂料的沉积效率和涂 膜质量，是电泳涂装工艺的关键电泳涂装工艺广泛应用于汽车的车身 、底盘、发动机等部位，是汽车涂装 中不可或缺的一道工序。
优势
涂膜光泽
涂膜光泽应符合设计要求，高光泽或哑光效果均 应达到预期效果。
涂膜性能检测
附着力检测
通过划格试验、划圈试验等方法检测涂膜对基材的附着力，确保 涂层牢固。
硬度检测
使用硬度计对涂膜进行硬度检测，确保涂层硬度符合标准要求。
耐腐蚀性检测
通过盐雾试验、浸渍试验等方法检测涂膜的耐腐蚀性能，确保涂层 具有较长的使用寿命。
质量检测
对涂装后的汽车进行质量检测，检查 是否有缺陷或问题。
03
电泳涂装材料与设备
电泳涂料种类
阴极电泳涂料
以树脂或丙烯酸树脂等为基料， 通过外加阴极电场使涂料中的颜
料和填料沉积在工件表面。
阳极电泳涂料
以环氧树脂或氨基树脂等为基料 ，通过外加阳极电场使涂料中的
颜料和填料沉积在工件表面。
彩色电泳涂料
电泳涂装工艺能够实现全覆盖、高附 着力、高耐腐蚀性的涂膜，提高了汽 车的整体质量和耐久性。
电泳涂装工艺过程
电泳涂装工艺过程电泳涂装基本原理所谓电泳涂装，就是将被涂物浸渍在水溶性涂料中作为阳极（阳极电泳）,另设一与其相对应得阴极，在两极间通直流电，靠电流所产生得物理化学作用，使涂料均匀涂在被涂物上得一种涂装技术。
电泳涂装必须使用电泳漆,电泳漆通常又称水溶性涂料，电泳漆与蒸馏水必须按一定比例进行稀释，才能使用。
电泳涂装一般包括四个同时进行得过程:1、电泳：在直流电场得作用下，正，负带电胶体粒子向负，正方向运动，也称泳动。
2、电解:电极上分别进行着氧化还原反应，反而在电极上形成氧化与还原现象.3、电沉积:由于电泳作用,移至阳极附近得带电胶体粒子在模板表体放出电子,而呈不溶状态沉积，析出得现象，此时漆膜形成。
4、电渗：在电场作用下，固相不动，而液相移动得现象。
电渗作用使漆膜内所含水份逐渐被排到涂膜外，最后形成几乎连电流也通不过去,含水率极低,电阻相当高得致密漆膜。
5、灰色环氧电泳漆为例:该电泳漆系改性环氧树脂，丁醇，乙醇胺，滑石粉,钛白粉、炭黑、高岭土得物质组成，电泳漆与蒸馏水混合后,在直流电场得作用下，即分离成带正电荷得阳离子与带负电荷得阴离子，并进行一系列复杂得物理化学胶体化学，电化学变化过程。
电泳涂装得方法及技巧（1)一般金属表面得电泳涂装,其工艺流程为：预清理→上线→除油→水洗→除锈→水洗→中与→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。
（2）被涂物得底材及前处理对电泳涂膜有极大影响。
铸件一般采用喷砂或喷丸进行除锈,用棉纱清除工件表面得浮尘,用80＃~120＃砂纸清除表面残留得钢丸等杂物。
钢铁表面采用除油与除锈处理,对表面要求过高时，进行磷化与钝化表面处理.黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜得耐腐蚀性能较差。
磷化处理时，一般选用锌盐磷化膜，厚度约1~2μm,要求磷化膜结晶细而均匀。
（３）在过滤系统中，一般采用一级过滤,过滤器为网袋式结构，孔径为25～75μm.电泳涂料通过立式泵输送到过滤器进行过滤.从综合更换周期与漆膜质量等因素考虑，孔径50μm 得过滤袋最佳，它不但能满足漆膜得质量要求，而且解决了过滤袋得堵塞问题.（4)电泳涂装得循环系统循环量得大小，直接影响着槽液得稳定性与漆膜得质量。
涂装车间电泳管路工作原理
涂装车间电泳管路工作原理
电泳涂装是一种常见的涂装工艺，涉及到电泳槽、阳极、阴极和电解液等系统。
其工作原理如下：
1. 准备工作：首先，将要涂装的工件表面进行净化处理，如去除污垢、氧化物等。
然后，将工件通过吊挂或夹具固定在阴极槽上，以便进行涂装。
2. 槽液：在电泳槽中，添加含有颜料的涂料或涂装材料，该涂料通常是水性的。
槽液中还包含电解剂和稳定剂等物质，以调整涂料的粘度和电导率。
3. 构造电路：在电泳槽中，将阳极固定在一个容器中，装有可与涂料分离的物质，以防止阳极上形成颜料。
阴极与工件相连，并连接到直流电源的负端，阳极则连接到正端。
这样就构成了一个完整的电路。
4. 电泳过程：当电源工作时，阳极和阴极之间产生电场。
由于涂料是水性的，其颗粒中带有电荷，这些电荷会被电场吸引而向阴极移动。
正电荷的颗粒会向阴极集中，从而在工件表面形成均匀且致密的涂层。
5. 干燥固化：一旦涂层形成，工件会被提取出电泳槽，并送入烘箱中进行干燥。
烘箱中的高温会将涂料中的水分蒸发，同时促进涂层的固化和硬化，形成耐用的涂层。
总结：电泳涂装利用电场作用，使涂料颗粒在电场中向工件表
面集中，形成均匀的涂层。
这种工艺能够快速、高效地进行涂装，且涂层附着力强、质量均匀，广泛应用于汽车和其他制造行业中。
电泳涂装工艺过程
电泳涂装工艺过程电泳涂装基本原理所谓电泳涂装，是将被涂物浸渍在水溶性涂料中作为阳极（阳极电泳），另设一及其相对应的阴极，在两极间通直流电，靠电流所产生的物理化学作用，使涂料均匀涂在被涂物上的一种涂装技术。
电泳涂装必须使用电泳漆，电泳漆通常又称水溶性涂料，电泳漆及蒸馏水必须按一定比例进行稀释，才能使用。
电泳涂装一般包括四个同时进行的过程：1、电泳：在直流电场的作用下，正，负带电胶体粒子向负，正方向运动，也称泳动。
2、电解：电极上分别进行着氧化还原反应，反而在电极上形成氧化及还原现象。
3、电沉积：由于电泳作用，移至阳极附近的带电胶体粒子在模板表体放出电子，而呈不溶状态沉积，析出的现象，此时漆膜形成。
4、电渗：在电场作用下，固相不动，而液相移动的现象。
电渗作用使漆膜内所含水份逐渐被排到涂膜外，最后形成几乎连电流也通不过去，含水率极低，电阻相当高的致密漆膜。
5、灰色环氧电泳漆为例：该电泳漆系改性环氧树脂，丁醇，乙醇胺，滑石粉，钛白粉、炭黑、高岭土的物质组成，电泳漆及蒸馏水混合后，在直流电场的作用下，即分离成带正电荷的阳离子和带负电荷的阴离子，并进行一系列复杂的物理化学胶体化学，电化学变化过程。
电泳涂装的方法及技巧（1）一般金属表面的电泳涂装，其工艺流程为：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。
（2）被涂物的底材及前处理对电泳涂膜有极大影响。
铸件一般采用喷砂或喷丸进行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等杂物。
钢铁表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。
黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。
磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。
（3）在过滤系统中，一般采用一级过滤，过滤器为网袋式结构，孔径为25～75μm。
电泳涂料通过立式泵输送到过滤器进行过滤。
电泳涂装及电泳涂装涂膜增厚(析出)机理
电泳涂装及电泳涂装涂膜增厚（析出）机理一、电泳涂装电泳涂装是一种特别的涂膜形成方法，仅适用于与一般涂料不同的电泳涂装专用的（水性水溶性或水乳液）涂料（简称电泳涂料）。
它是将具有导电性的被涂物浸渍在装满水稀释的、浓度比较低的电泳涂料槽液中作为阳极（或阴极），在槽中另设置与其相对应的阴极（或阳极），在两极间通直流电确定时间，在被涂物上析出均一、水不溶的涂膜的一种涂装方法。
依据被涂物的极性和电泳涂料的种类，电泳涂装法可分为两种：一是阳极电泳涂装法，被涂物为阳极，所接受的电泳涂料是阴离子型（带负电荷）；二是阴极电泳涂装法，被涂物为阴极，所接受的电泳涂料是阳离子型（带正电荷）。
电泳涂装在英语中简称ED （electrodeposition）、AED（阳极电泳涂装）、CED（阴极电泳涂装）电泳涂装过程跟随电泳、电沉积、电解、电渗等四种化学物理作用的组合，而形成涂膜，其原理介绍如下。
①电泳胶体溶液中的阳极和阴极接电后，在电场的作用下带正（或负）电荷胶体粒子向阴极（或阳极）一方泳动现象称为电泳。
胶体溶液中的物质不是分子和离子形态，而是分散在液体中的溶质，该物质较大，不会沉淀，而是分散状态。
②电沉积凝集固体从液体中析出的现象称为凝集（凝集、沉积），一般是由于冷却或浓缩溶液而产生，而电泳涂装中是借助于电。
在阴极电泳涂装时带正电荷的粒子在阴极上凝集，带负电荷的粒子（离子）在阳极聚集，当带正电荷的胶体粒子（树脂和颜料）到达阴极（被涂料）表面区（高碱性的介面层），得到电子，并与氢氧离子反应变成水不溶性，沉积在阴极（被涂物）上。
③电解在具有离子导电性的溶液中的阳极和阴极接通直流电，阴离子吸往阳极，阳离子吸往阴极，并产生化学反应。
在阳极产生金属溶解，电解氧化，产生氧气、氯气等，阳极是能产生氧化反应的电极。
在阴极产生金属析出，并将78电解还原为氢气。
④电渗在用半透膜间隔的浓度不同的溶液的两端（阴极和阳极）通电后，低浓度的溶媒向高浓度侧移行现象称为电渗。
电泳涂料成膜原理
电泳涂料成膜原理一、电泳涂料成膜原理1. 涂料工作原理电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。
电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。
具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。
电泳涂装属于有机涂装，利用电流沉积漆膜，其工作原理为“异极相吸”。
电泳涂装最基本的物理原理为带电荷的涂料粒子与它所带电荷相反的电极相吸。
采用直流电源，金属工件浸于电泳漆液中。
通电后，阳离子涂料粒子向阴极工件移动，阴离子涂料粒子向阳极工件移动，继而沉积在工件上，在工件表面形成均匀、连续的涂膜。
当涂膜达到一定厚度（漆膜电阻大到一定程度），工件表面形成绝缘层，“异极相吸”停止，电泳涂装过程结束。
整个电泳涂装过程可以概括为以下四个步骤：●电解：水的电解●电泳：带电的聚合物分别向阴极或阳极泳动的过程●电沉积：带电的聚合物分别在阴极或阳极沉积的过程●电渗：沉积的电泳涂膜收缩、脱去溶剂和水，形成均匀致密的湿膜电极附近主要的化学反应如下表所示：阳极性电泳涂装阴极性电泳涂装阴极反应阳极反应2H2O + 2e-→ 2(OH)- + H2阳极反应2H2O → 4H+ + O2 + 4e-当pH=3 ↓---(COO)-[阴离子树脂]COOHM→M n+ +e-(金属)↓ ---(COO)- [阴离子树脂]---(COO)nM [析出]2H2O → 4H+ + O2 + 4e-阴极反应2H2O + 2e-→ 2(OH)- + H2pH = 12～14 ↓—NH+ [阳离子树脂]—N [析出]反应过程图如下所示：在电场作用下，涂料粒子向阴极移动（电泳），由于受到阴极附近碱扩散层（OH-）的影响，涂料粒子在阴极聚结（电沉积）。
电泳工艺与喷漆工艺
电泳工艺与喷漆工艺
电泳工艺和喷漆工艺是两种常见的涂装工艺，它们在不同的场合下有
着不同的应用。
电泳工艺是一种利用电化学原理进行涂装的工艺，它
主要应用于汽车、家电、建材等行业。
而喷漆工艺则是一种利用喷枪
将涂料喷涂在物体表面的工艺，它主要应用于汽车、家具、玩具等行业。
电泳工艺的优点在于其涂层均匀、附着力强、耐腐蚀性好、环保等特点。
在电泳工艺中，首先将待涂物体浸泡在电泳槽中，然后通过电解
作用将涂料分散在水中形成电泳液。
接着，通过电场作用，将涂料分
散在水中的颗粒向待涂物体表面运动，最终形成均匀的涂层。
电泳工
艺的涂层厚度可以根据需要进行调整，同时可以涂覆复杂形状的物体
表面。
喷漆工艺的优点在于其涂装速度快、适用范围广、颜色选择多等特点。
在喷漆工艺中，首先将涂料加入喷枪中，然后通过喷枪将涂料喷涂在
待涂物体表面。
喷漆工艺的涂层厚度可以根据需要进行调整，同时可
以实现多种颜色的选择和涂装效果的调整。
两种工艺各有优缺点，应根据具体情况选择合适的工艺。
在汽车制造
行业中，电泳工艺主要应用于汽车车身、底盘等部位的涂装，而喷漆
工艺则主要应用于汽车外观部件的涂装。
在家电、建材等行业中，电
泳工艺则更为常见，因为这些产品需要具备较好的耐腐蚀性和环保性。
总之，电泳工艺和喷漆工艺都是常见的涂装工艺，它们各有优缺点，
应根据具体情况选择合适的工艺。
在未来，随着环保要求的不断提高，电泳工艺的应用将会越来越广泛。
电泳涂装基本原理
电泳涂装基本原理阴极电泳涂料所含的树脂带有碱性基团，经酸中和后成盐而溶于水。
通直流电后，酸根负离子向阳极移动，树脂离子及其包裹的颜料粒子带正电荷向阴极移动，并沉积在阴极上，这就是电泳涂装的基本原理（俗称镀漆）。
电泳涂装是一个很复杂的电化学反应，一般认为至少有电解、电泳、电沉积、电渗这四种作用同时发生。
1、电解任何一种导电液体在通电时产生分解的现象，如水的电解能分解成H2和O2。
2、电泳在导电介质中，带电荷的胶体粒子在电场的作用下向相反电极移动的现象，如阴极电泳中带正电荷的胶体粒子（R3N H）夹带和吸附颜料粒子由电泳过程移向阴极。
3、电沉积漆粒子在电极上的沉积现象。
电沉积的第一步是H2O的电化学分解，这一反应至使在阴极表面区产生高碱性（OH）界面层，当阳离子（树脂和颜料）与OH反应变成不溶性时，就产生涂膜的沉积。
4、电渗刚沉积到被涂物表面的涂膜是半渗透的膜，在电场的持续作用下，涂膜内部所含的水分从涂膜中渗析出来移向槽液，使涂膜脱水，这种现象称电渗。
电渗使亲水的涂膜变为涂膜，脱水而使涂膜致密化。
编辑本段制作过程它包括四个过程：1 ）电解（分解）在阴极反应最初为电解反应，生成氢气及氢氧根离子OH ，此反应造成阴极面形成一高碱性边界层，当阳离子与氢氧根作用成为不溶于水的物质，涂膜沉积，方程式为：H2O→OH+H2 ）电泳动（泳动、迁移）阳离子树脂及H+ 在电场作用下，向阴极移动，而阴离子向阳极移动过程。
3 ）电沉积（析出）在被涂工件表面，阳离子树脂与阴极表面碱性作用，中和而析出不沉积物，沉积于被涂工件上。
4 ）电渗（脱水）涂料固体与工件表面上的涂膜为半透明性的，具有多数毛细孔，水被从阴极涂膜中排渗出来，在电场作用下，引起涂膜脱水，而涂膜则吸附于工件表面，而完成整个电泳过程。
编辑本段工艺特点电泳表面处理工艺的特点：电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。
电泳涂装工艺过程及涂装方法与技巧
理 时 ，一 般
选 用 锌 盐 磷
涂料均 匀涂在被涂物上的一种涂装技术。 化 膜 ， 厚 度 电泳涂 装必须 使用 电泳漆 ，电泳漆通 常又称 水溶 约 １ ～ 性涂料 ，电泳漆与蒸馏水必须按一定 比例进行稀 释 ， ２Ｌｍ，要 求 ｌ 才 能 使用 。 磷 化 膜 结 晶 电泳涂装一般包括四个同时进 行的过程 ： 细而 均 匀 。 １ 、电泳 ：在直 流 电场 的作用 下 ，正 、负带 电胶 （） 过 ３在
到淬 火 目的。当处理长 工件 时， 电极不 断向前移动 ， 留
在后 面 的部 分不 断淬 硬 。这一 方法 的优 点 是设 备 简 于 薄 钢 带、钢 丝 的连 续退 火， 量 密度最 高 可达 １ ８ 能 ０
单 ，操作 方便 ，易于 自动 化， 工件 畸变极 小， 不需要 回 ｗ／ｍ 电子束表面ห้องสมุดไป่ตู้ 火除应在真空 中进行外， ｃ 。 其他特 火 ，能显著提高工件 的耐磨 性和抗 擦伤能力 ，但淬硬 点 与激光相 同。 当电子束轰 击金 属表面时 ，轰击点被 层较薄 （ ． ０１ ５一Ｏ３ ｍｍ ） ．５ 。显微 组织和 硬度均 匀性 迅速加热 。 电子束穿透材料 的深度取决于加速 电压和
电泳涂装的机理
电泳涂装的机理电泳涂装的机理电泳涂装最基本的物理原理为带电荷的涂料粒子与它所带电荷相反的电极相吸，采用直流电源，导电工件浸入电泳漆工作液中。
通电后，阳离子涂料粒子向阴极工件移动，阴离子涂料粒子向阳极工件移动，继而沉积在工件上，在表面形成均匀、连续的涂膜。
当涂膜达到一定的厚度，工件表面形成绝缘层时，“异性相吸”即停止，电泳涂装过程结束。
可以概括为下列四个物理化学作用。
1. 电解（electrotysis）任何一种导电液体在通电时产生电离分解的现象称为电解。
在电泳涂装过程中电泳涂料电解劝成阴离子型或阳离子型的胶体涂料粒子，水电解成H+和OH-，在阴极上放出氢气，在阳极上放出氧气，阳极产生溶解。
电解反应在沉积涂装中应适当控制，否则将导致不良效果（尤其在工件入槽段）。
2. 电泳（eletrophoresis）在导电介质中的带电荷的胶体粒子受电场的影响向相反电极泳动的现象称为电泳。
例如在阴极电泳涂装过程中在电场的作用下带正电胶体的涂料粒子电泳移向阴极。
3. 电沉积（eletrodeposition）涂料粒子在电极上的沉析现象称为电沉积。
在阴极电泳涂装时带正电荷的粒子在阴极上凝聚，即带正电荷尔蒙的涂料粒子到达阳极（被涂物）表面上（高碱性的界面层）得到电子，并与氢氧离子反应变成水不溶性，沉积在被涂物上。
在阳极电泳涂装时带负电荷的粒子在阳极上凝聚。
电沉积过程是电泳涂装作用中最重要的。
4. 电渗（eletroandosmosis）在用半透膜间隔的溶液的两端（阴极和阳极）通电后，低浓度和溶质向高浓度侧移动的现象称为电渗。
在电泳涂装过程中，漆膜沉积的初始阶段粒子（或离子）电荷不一定全部被中和、放电。
沉积所得的涂膜的疏松的，含水量相当高，离子能通过半渗透的膜。
在电场的持续作用下，涂膜内部所含的水分从涂膜中渗析出来移向工作液，使涂膜脱水。
电渗性好的电泳涂料泳涂后的湿漆膜可用手摸，不粘手，脱水后的湿膜牢牢黏附在底材上，通常用水清洗不能洗掉，而随工件带出附着的湿漆膜上的工作液可用水冲洗衣掉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电泳涂漆原理及工艺
一、原理：
电泳原理类似电镀。
工件放在电解液中，与电解液中另一电极分别接在直流电源两端，
构成电解电路。
电解液为导电的水溶性或水乳化的涂料，涂料溶液中已被离解的阳离子在电场力作用下向阴极移动，阴离子向阳极移动，这些带电的树脂离子，连同被吸附的颜料粒子一起电泳到工件表面并失去电荷形成湿的涂层，这一过程称为电泳。
二、特点：
（一）电泳的优点：
1、生产效率高。
在各种涂漆方法中，电泳涂漆生产效率最高。
只要将工件浸入涂料中，几分钟之内即可完成电泳涂漆过程，故适于大批量生产，且易于实现自动化生产。
2、涂层质量好。
只要电泳设备、工艺正常，电泳漆层表面均匀，漆膜紧密，与工件附着力好，不会出现流痕、不均匀等缺陷。
3、节约原材料。
电泳涂漆，材料利用率一般可达85%以上，比喷漆要省40%。
原材料可得
到充分利用。
4、劳动条件好。
电泳涂漆电解液溶剂是水，不存在易燃易爆问题，也不污染空气，因此工作环境好。
（二）电泳的缺点：
1、设备庞大、投资多。
除具备完整的前处理设备外，还需电泳槽及相应的附属设备、超滤装置及纯水制备设施、专用直流电源等。
2、适用涂料及品种受限制。
目前电泳涂料仅限于水溶性漆和水乳化漆；颜色仅限于深色底漆或单层底面两用漆，白色及浅色则困难。
其原因是在电泳过程中如阳极电泳沉积法）电
离的铁离子和树脂阴离子中和沉积在工件上成黄棕色。
3、电泳漆膜后需烘烤。
一般烘烤工艺为150℃、1h，故耗能大。
三、电泳工艺：
电泳工艺分为阳极电泳和阴极电泳：若涂料粒子带负电，工件为阳极，涂料粒子在电场
力作用下在工件沉积成膜称为阳极电泳；反之，若涂料粒子带正电，工件为阴极，涂料粒子
在工件上沉积成膜称为阴极电泳。
阳极电泳的特点是：原料价格便宜（一般比阴极电泳便宜50%）；设备较简单，投资少
（一般比阴极电泳便宜30%）；技术要求较低；涂层耐蚀性能较阴极电泳差（约为阴极电泳寿命之1/4）。
阴极电泳涂层耐蚀性高的原因是：工件是阴极，不发生阳极溶解，工件表面及磷化膜不
破坏；电泳涂料（一般为含氮树脂）对金属有保护作用，且所用漆价高质优。
阳极电泳一般工艺流程为：
工件前处理
（除油→热水洗→除锈→冷水洗→磷化→热水洗→钝化）→阳极电泳→工件后处理（清水洗→烘干）。
1、除油。
溶液一般为热碱性化学除油液，温度为60℃（蒸汽加热），时间为20min 左右。
2、热水洗。
温度60℃（蒸汽加热），时间2min。
3、除锈。
用H2SO4或HCl ，例如用盐酸除锈液，HCl总酸度≥43点；游离酸度＞41点；加清洗剂1.5%；室温下洗10～20min。
4、冷水洗。
流动中冷水洗1min。
5、磷化。
用中温磷化（60℃时磷化10min），磷化液可用市售成品。
上述工序亦可用喷砂→水洗代替。
6、钝化。
用与磷化液配套的药品（由出售磷化液厂家提供），室温下1～2min
即可。
7、阳极电泳。
电解液成分：H08-1黑色电泳漆，固体分质量分数9%～12%，蒸馏水质量分数88%～91%。
电压：（70±10）V；时间：2～2.5min；漆液温度：15～35℃；
漆液PH 值：8～8.5。
注意工件出入槽要断电。
电泳过程中电流随漆膜增厚会逐步下降。
8、清水洗。
流动冷水中洗。
9、烘干。
在烘箱中于（165±5）℃温度下烘40～60min即可。
