设计报告--005---直接序列扩频系统的SIMULINK建模与仿真
直接序列扩频系统的SIMULINK建模与仿真一．直接扩频发射机系统设数据传输率为100 bps，扩频码片速率为2000chip/s，采用m序列作为扩频序列，以BPSK为调制方式。
试建立扩频系统仿真模型并仿真观察其数据波形、扩频输出波形以及扩频调制输出的频谱。
仿真模型如图5-1所示。
Bernoulli Binary Generator用于产生数据流，其采样时间设置为0.01s，这样输出的数据速率为100bps。
PN Sequence Generator用于产生伪随机扩频序列，其采样时间设置为0.0005s，这样输出的码片速率为2000chip/s。
为了使扩频模块（乘法器）上的数据采样速率相同，需要对数据流进行升速率处理。
Unipolar yo Bipolar Converter用于完成数据和扩频序列的双极性变换。
乘法器输出就是扩频输出，其码速率等于采样速率，即每个采样点代表一个码片。
扩频输出信号以BPSK方式进行调制。
模型中采用了调制的等效低通模型来实现，调制输出信号是复信号，采样率为2000次/s。
调制也可采用通带模型来实现。
为了使频谱观察范围达到4kHz，需要被观察信号的采样率达到8000次/s，为此，以升速率模块配合采样保持模块将调制输出信号采样率提高到8000次/s。
图5-1 直接扩频发射机仿真系统模型仿真执行后，两个频谱仪将分别显示扩频前后的信号频谱，采用BPSK调制的等效低通模型时，调制前后的功率频谱相同，如图5-2所示。
可见，数据信号的带宽约100Hz，其功率峰值约为20dB处，而扩频输出信号带宽展宽了20倍，为2kHz，而功率峰值下降到约7dB处。
仿真输出的时域波形结果如图5-3所示，图中显示了数据流、PN序列以及扩频输出信号的波形，当数据为+1时，扩频输出就是对应的PN序列，当数据为-1时，扩频输出是PN序列的反相结果。
图5-2 直接扩频发射机扩频前后的信号频谱仿真结果分析：图5-2分别为扩频之前与扩频之后的频谱图，由图可知，数据信号的带宽约100Hz，其功率峰值约为20dB处，而扩频输出信号带宽展宽了20倍，为2kHz，而功率峰值下降到约7dB处。

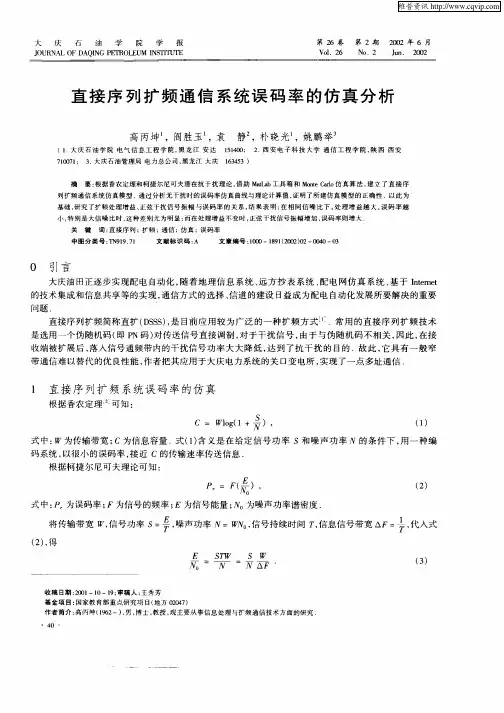

直接序列扩频通信系统误码率的仿真分析
对 于二进 制 信 息序 列 的扩 频通 信 ， 设 信 息 速 率 为 Ｒ， 元 间 隔 为 Ｔ ＝ 假 码 １， 输 信 息 的有 效 带 宽 为 传
Ｓ
Ｂ （ ｃ 尺） ｃＢ 》 ．
在直 扩 系统 中 ， 采用 Ｍａ ａ 工 具 箱 中 的伪 随 机 序 列 函数 来 生 成 伪 随 机码 序 列 ． 中 的 Ｐ ｔｂ Ｌ 此 Ｎ码 是 具 有 多个 码位 的 ０ １ 列 ， ，序 它们 是 经 过严 格挑 选 的 ， 具有 良好 的 自相关 性 ， 彼此 之 间却 近似 是 相互 正 交 ， 线 但 与
问题 ．
直接 序 列扩 频 简称 直扩 （ ＳＳ ， 目前 应 用 较 为 广 泛 的一 种 扩 频 方 式 ＿ ．常 用 的 直 接 序 列扩 频 技 术 Ｄ Ｓ ）是 】 是选用 一 个 伪 随机码 （ Ｐ 即 Ｎ码 ） 传送 信号 直 接调 制 ， 于 干扰 信 号 ， 于与 伪 随 机码 不 相 关 ， 对 对 由 因此 ， 在接 收端 被扩 展 后 ， 落人 信 号通 频 带 内 的干扰 信 号 功率 大 大 降低 ， 到 了抗 干扰 的 目的 ． 此 ， 达 故 它具 有一 般 窄 带 通 信难 以替 代 的优 良性 能 ， 者把 其应 用 于大 庆 电力 系 统 的关 口变 电所 ， 作 实现 了一点 多 址通 信 ．
直接序列扩频通信系统误码率的仿真分析
直接序列扩频通信系统误码率的仿真分析
高丙坤;阎胜玉;袁静;朴晓光;姚鹏举
【期刊名称】《东北石油大学学报》
【年(卷),期】2002(026)002
【摘要】根据香农定理和柯捷尔尼可夫潜在抗干扰理论,借助MatLab工具箱和Monte Carlo仿真算法,建立了直接序列扩频通信系统仿真模型. 通过分析无干扰时的误码率仿真曲线与理论计算值,证明了所建仿真模型的正确性. 以此为基础,研究了扩频处理增益、正弦干扰信号振幅与误码率的关系,结果表明:在相同信噪比下,处理增益越大,误码率越小,特别是大信噪比时,这种差别尤为明显;而在处理增益不变时,正弦干扰信号振幅增加,误码率则增大.
【总页数】3页(P40-42)
【作者】高丙坤;阎胜玉;袁静;朴晓光;姚鹏举
【作者单位】大庆石油学院,电气信息工程学院,黑龙江,安达,151400;大庆石油学院,电气信息工程学院,黑龙江,安达,151400;西安电子科技大学,通信工程学院,陕西,西安,710071;大庆石油学院,电气信息工程学院,黑龙江,安达,151400;大庆石油管理局,电力总公司,黑龙江,大庆,163453
【正文语种】中文
【中图分类】TN919.71
【相关文献】
1.基于MATLAB的直接序列扩频通信系统性能仿真分析研究 [J], 张蕾;郑实勤
2.基于System View的直接序列扩频通信系统仿真分析 [J], 曾令国
3.基于MATLAB的直接序列扩频通信系统性能仿真分析 [J], 史玥
4.基于LabVIEW-USRP的直接序列扩频通信系统仿真实验 [J], 李毅;杨栋;李晓辉
5.基于Simulink的直接序列扩频通信系统仿真研究 [J], 王家明;於维程;何勇;王炜;孙晨
因版权原因，仅展示原文概要，查看原文内容请购买。
基于simulink的直接序列扩频系统仿真

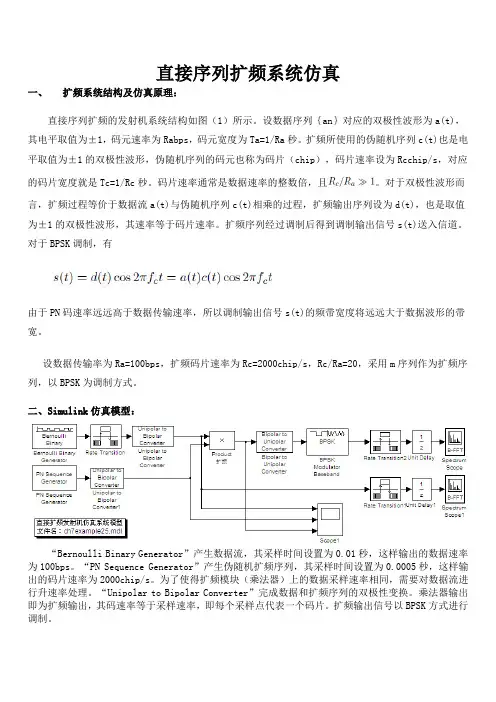

直接序列扩频系统仿真一、扩频系统结构及仿真原理：直接序列扩频的发射机系统结构如图（1）所示。

设数据序列｛an｝对应的双极性波形为a(t)，其电平取值为±1，码元速率为Rabps，码元宽度为Ta=1/Ra秒。
扩频所使用的伪随机序列c(t)也是电平取值为±1的双极性波形，伪随机序列的码元也称为码片（chip），码片速率设为Rcchip/s，对应的码片宽度就是Tc=1/Rc秒。
码片速率通常是数据速率的整数倍，且。
对于双极性波形而言，扩频过程等价于数据流a(t)与伪随机序列c(t)相乘的过程，扩频输出序列设为d(t)，也是取值为±1的双极性波形，其速率等于码片速率。
扩频序列经过调制后得到调制输出信号s(t)送入信道。
对于BPSK调制，有由于PN码速率远远高于数据传输速率，所以调制输出信号s(t)的频带宽度将远远大于数据波形的带宽。
设数据传输率为Ra=100bps，扩频码片速率为Rc=2000chip/s，Rc/Ra=20，采用m序列作为扩频序列，以BPSK为调制方式。
二、Simulink仿真模型：“Bernoulli Binary Generator”产生数据流，其采样时间设置为0.01秒，这样输出的数据速率为100bps。
“PN Sequence Generator”产生伪随机扩频序列，其采样时间设置为0.0005秒，这样输出的码片速率为2000chip/s。
为了使得扩频模块（乘法器）上的数据采样速率相同，需要对数据流进行升速率处理。
“Unipolar to Bipolar Converter”完成数据和扩频序列的双极性变换。
乘法器输出即为扩频输出，其码速率等于采样速率，即每个采样点代表一个码片。
扩频输出信号以BPSK方式进行调制。
三、仿真结果：由图（1）可见数据信号的带宽约100Hz，其功率峰值约为20dB，而扩频输出信号带宽展宽了20倍，为2KHz，而其功率峰值下降到约7dB处。
