手机电源电路分析
户户通神州手机电源电路分析、维修及改进

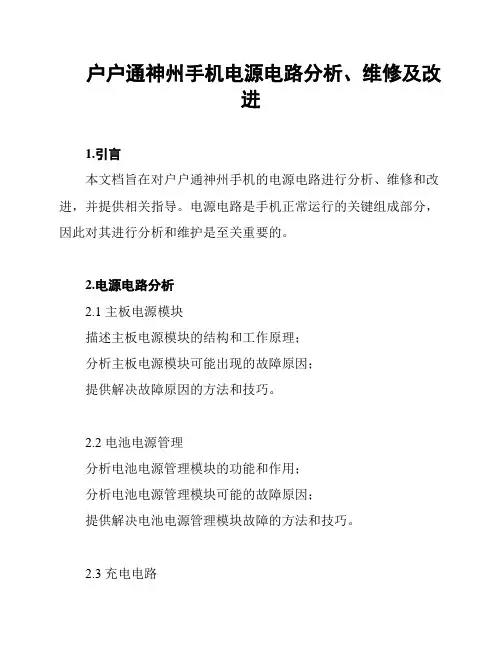

户户通神州手机电源电路分析、维修及改
进
1.引言
本文档旨在对户户通神州手机的电源电路进行分析、维修和改进，并提供相关指导。
电源电路是手机正常运行的关键组成部分，因此对其进行分析和维护是至关重要的。
2.电源电路分析
2.1 主板电源模块
描述主板电源模块的结构和工作原理；
分析主板电源模块可能出现的故障原因；
提供解决故障原因的方法和技巧。
2.2 电池电源管理
分析电池电源管理模块的功能和作用；
分析电池电源管理模块可能的故障原因；
提供解决电池电源管理模块故障的方法和技巧。
2.3 充电电路
分析充电电路的结构和工作原理；
分析充电电路可能出现的故障原因；
提供解决故障原因的方法和技巧。
3.电源电路维修
3.1 故障排除流程
提供一般性的故障排除流程，便于快速定位和解决问题；
强调安全操作和遵循维修规范。
3.2 常见故障及处理方法
列举常见的电源电路故障现象；
提供相应的解决方法和技巧。
4.电源电路改进
4.1 分析现有电源电路的不足之处
对户户通神州手机现有的电源电路进行评估，找出不足之处；分析其可能导致的问题和限制。
4.2 改进策略和建议
提出改进电源电路的策略和建议；
强调改进方案的可行性和可实施性。
5.结论
本文档对户户通神州手机的电源电路进行了全面的分析、维修和改进，并提供了详细的指导。
通过有效分析和维护电源电路，可以提高手机的稳定性和可靠性，提升用户体验。
GSM手机电源和充电电路分析与维修课件
GSM手机电源和充电电路分析与维修课件
(2)开机维持电路
手机开机后，开始运行开机程序，运行通过后，CPU需要 输出一个维持信号来维持手机各路供电输出。
GSM手机电源和充电电路分析与维修课件
过压/欠压保护电路的工作过程
装上电池，VBATT 电池电压经电池接口CN402的①脚 分为两路：一路送入 过 压 保护集成电路U410的①脚；另 一路送入电子开关管 （ N沟道场管 ） U411的①②⑤⑥脚 ( D )。因U410的⑥脚(使能控制)接地，于是，U41O导通 ，从其④脚送出一个高电平，送给电子开关管U411的③ 脚( G )，控制 U411的D、S极导通，U411导通后，从 U411的④脚( S )送出V_IN(电池 转 化 电压)，电压为3.6V 。
上百微伏，相差约千倍。 采用电感式DC/DC变换器电磁干扰(EMI)大，进行PCB布
板时必须格外小心。
GSM手机电源和充电电路分析与维修课件
2．电容式 （电荷泵式）DC/DC 变换器
电容式 DC/DC 变换器是利用电容作为储能元件，其内部 的开关管阵列控制着电容的充放电。电容式DC/DC变换 器同样可以完成升压(正压输出)、降压(负压输出)等功能。
GSM手机电源和充电电路分析与维修课件
1．电感式 DC/DC 变换器
1）升压式DC/DC 变换器(VIN＜VOUT) 2）降压式DC/DC 变换器(VIN＞VOUT) 3）电压反转式DC/DC变换器(VIN=-VOUT)
GSM手机电源和充电电路分析与维修课件
手机充电器原理图分析
手机充电器原理图分析
手机充电器是用来给手机充电的设备，其原理图可以分为输入部分和输出部分。
输入部分主要包括电源插头、电源线和电源适配器。
电源插头将交流电源接入充电器，电源线将电源信号传输到电源适配器。
电源适配器将交流电转换为直流电，并对电压进行调整。
输出部分主要包括输出线和USB插头。
输出线将调整后的直
流电传输到USB插头，供手机充电使用。
在电源适配器中，常见的电力转换器是开关电源。
开关电源包括变压器、整流器、滤波器和稳压器。
变压器将输入的交流电源通过变压比转换为较低或较高的交流电压。
整流器将交流电压转换为脉冲形式的直流电压。
滤波器通过滤除脉冲中的高频噪声，使输出电压变得更加平滑。
稳压器将滤波后的直流电压调整为所需的稳定电压，用于供给手机充电。
通过手机充电器原理图分析，我们可以看到其主要包括输入部分和输出部分。
输入部分包括电源插头、电源线和电源适配器，用于将交流电转换为直流电，并对电压进行调整。
输出部分包括输出线和USB插头，用于将调整后的直流电传输到手机进
行充电。
手机电源电路故障检修
ｌ 手机 电源电路 结构
１ 电源电路原理 ． １
电源电路是为手机各部分进行供 电的电路。 当只有 电池供 电时， 电池供电电路导通， 电源送 到电源电路； 将 当外接 电源连
２ 手机电池的检修 ． １
手机 电池是手机 的动力源， 电池损坏或没有 电， 手机就不
能开机启动。 若手机出现不开机故障， 应首先检查电池。 对手机 电池性能的检测可利用手机电池测试仪， 如图２ 所示 。 手机 电池测试仪可 以快 速测出被测 电池 的电压、 容量、内 阻、 充放电时间等参数 ， 进行短路测试、 充放 电测试、 过高压保 护测试等 ， 可以判定手机电池各项指标 。
信号， 是否是晶体本身损坏的原因。
２ ． ４稳压控制电路的检修
图１ 机开机信号 电路 图 手
２电源电路常见故障检修方法
当电源电路出现故障时， 首先应 观察故 障现象， 缩小故障
范围， 找到故障点并分析故障形成 的原因， 后对判断出的故 然 障点进行 维修 。 电源 电路常见故障现象主要有手机不开机 ； 手
电压， 使基 准时钟电路输 出１Ｍ Ｚ（ ６ Ｈ 、１．８ Ｈ ） 准 ３ Ｈ 或２ Ｍ Ｚ ９６ Ｍ Ｚ 基 时钟至Ｃ Ｕ ３ Ｃ Ｕ Ｐ ；（） Ｐ 在具备 电源、 复位信号、 时钟信号三要素后 启动 ， 完成系统初始化， 对整机的工作进行 自检；（） ４ 自检 正常 后， Ｐ 发 出开机维持信号送 到电源 电路；（） ＣＵ ５ 电源 电路稳定输 出各个单元电路所需的工作 电压， 包括手机振铃 电路、 显示 电 路等， 启动射频电路工作， 维持手机 的正常开机， 成功后进入搜 索网络 登记入网阶段。
手机开机信号 电路原理 图如图ｌ 所示， 手机 开机 流程具体 如下：（） １ 按下电源开关键 ， 出开机信号到电源电路 ；（） 送 ２ 电 源电路得到触发信号开始工作， 电源电路输 出电压对Ｃ Ｕ Ｐ 供电，
手机充电器电路原理图分析
专门找了几个例子，让大家看看。
自己也一边学习。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
9手机电源电路
实时时钟
我的手机怎么换一下电池时间就变了呢？
手机内有一个32.768KHZ的晶体振荡电路，该电路 通常在电源管理器单元，也有少部分手机的实时时钟晶 体电路在数字基带单元。
最早的手机中32.768KHZ信号主要用于手机的时间 显示，因此称其为实时时钟 （RTC）。如今手机中的 32.768KHZ还用作睡眠模式下的慢时钟信号，以使手机 获得较长的待机时间。
电池的位置，而不是在手机电池中。
热敏电阻安装在手机电路板的电路设计
R2000为热敏电阻，
它被设置在手机电路板靠 R4203
近电池插座的位置，R2007
BTEMP
R2007
连接到N4200的电池温度监 R2000
测端口。R4203是上拉电阻，
上拉电源来自N4200。
VREF_BAT
. BAT_THERM N4200
电源管理 PMU
随着智能手机的功能越来越多，手机的电源 管理也变得越来越重要。
早期的手机常采用多个独立的电压调节器与 一个电源芯片来为整机的各单元电路供电，还谈不 上真正的电源管理。
转变
供电 管理
如今的手机常采用复合的电源管理单元 (PMU)来管理整个机器的电源电路。在一些智 能手机中，还有可能使用两个PMU芯片。 PMU芯片的功能：
VBATTERY
. ...
. . . C2001 56P
C20 C21 C22 27P 33P 2.2u
X2002
1。＋ 2。 3。 －
43 R200
2
1
. R2010 47K
V2001
.
.R4202 100K
R4203
. BTEMP
62K R2007
手机常用的充电控制原理电路图
上图1是三星手机中比较常用的充电控制原理电路图：根据电路原理分析，可能存在的故障现象有：1、电池电量不显示或显示电量不准确：R510、R512阻值发生变化，C504轻微漏电；2、自动充电或不会提示充电结束：END-OF-CHG控制信号异常，R511电阻异常，U502损坏；3、不能充电：U502输入充电电压异常，TA502坏，U502损坏；4、充不进电（有提示充电中，但充不进电量）：U502损坏，R514或R515阻值异常，5、USB不能充电：U502#2输入电压不正常（正常应为5V），主要是由U502损坏造成6、电池电量正常也会提示低电报警：R510、R512阻值发生变化7、加电池按开机键后提示充电中并不能开机：AUX-ON控制信号异常，U502或电源IC损坏；8、电量充不满：R510、R512阻值发生变化，C504轻微漏电；9、加电开机后显示“请充电”，几秒后手机便自动关机：R510到电池正极断线具体实例分析：1、C208手机进水充不进电处理方法：插上充电器显示充电，但是充不进电，此故障应该是充电电路问题，清洗后发现充电电路R116（10K）腐蚀断裂，更换R116后测试故障排除。
图22、C218手机不充电（无充电电流）处理方法：拆机后发现卡座下面一个黄电容(C324)有点变色,更换C324后无效。
用万用表测ZD703开路,更换ZD703后故障有所改善(显示充电,但是充不进电)。
分析原因应是CPU检测到充电信号,但是充电IC没有完成充电电路中供电输出信号,更换充电IC(U301)后故障排除。
图33、D508手机装电池显示自动充电状态处理方法：因为手机CPU检测到充电信号导致，先检查尾插正常，装电池测充电IC（U503）#7电压为低电平(正常2.6V左右)。
查找电路图，发现U503#7与Q500相连，拆除Q500测量电压正常，更换Q500故障排除。
D508手机装电池显示自动充电的比较常见,有部份是充电IC或尾插损坏导致,部分是由于Q500导致,但有部分Q500本身没有坏,但摘除Q500也可以解决。
手机的电源电路原理
手机的电源电路原理
手机的电源电路原理是整个手机工作的基础，主要由以下几个部分组成：
1. 电池：手机的电源是由内置的可充电电池提供的，它通常是锂离子电池。
电池会存储能量并通过电解反应将能量转化为电能。
2. 电源管理芯片：电源管理芯片是手机的关键组成部分，它负责监测电池的电量并控制电池的充电和供电。
电源管理芯片还负责为手机的各个电路提供稳定的电压和电流。
3. USB充电接口：手机通常使用USB接口进行充电，它是将电源与电池连接的重要接口。
USB接口可以接收外部电源（如充电器，电脑USB接口）提供的电能，通过充电管理芯片控制电流和电压进行充电。
4. 降压电路：由于电池的电压较高，需要将其降压为适合手机内部电路使用的低压。
降压电路通常使用DC-DC变换器来实现，它将高电压转换为所需的低电压。
5. 稳压电路：手机内部的各个电路需要稳定的电压供应，以确保它们的正常工作。
稳压电路通常使用线性稳压器或开关稳压器来提供恒定的电压输出。
6. 电流保护电路：电流保护电路用于保护手机电路免受过电流和短路等故障的
损坏。
它通常包括过流保护、过压保护和温度保护等功能，可以及时切断电源以保护手机电路的安全。
以上是手机电源电路的主要原理，它们紧密配合工作，为手机提供稳定的电源以保证其正常运行。
手机移动电源(香水充电宝)电路
迷你香水手机移动电源：（六祖故乡人编）元件：二极管SS24：（40V 2A 肖特基）；集成电路：FM6316CE（电源管理IC、移动电源专用管理IC）：：一、概述FM6316CE是一款应用于移动电源，集成了锂电池充电管理，DC-DC升压限流，及负载检测功能于一体的便携式电源管理IC。
FM6316CE集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，并含有充电过程及充电结束状态指示灯；系统在充电状态下会关闭输出放电路径；当外部输入电源去掉时，FM6316CE由电池向外部设备供电，若没有检测到外部设备的接入，则系统进入待机状态，整个系统待机电流为16uA。
恒流充电电流通过外加电阻编程。
FM6316CE具有多重保护设计，包括负载过流保护，充电时防倒灌保护，短路保护，软启动保护，过温及欠压保护等。
二、特点外围电路简单；内置充电转灯功能；空载检测关断功能；待机电流16uA；涓流/恒流/恒压三段式充电； IC升压效率高达90%；负载过流及短路保护；恒流充电电流值可外部编程；封装形式： ESOP-8。
三、产品应用移动电源； IPAD及其他数码设备备用电源。
四、内部框图：六、引脚图及引脚说明（六祖故乡人编）推荐工作条件：输入电压：3V~5.5V环境温度：-20℃~85℃正常工作参数（除非特别说明，否则Vcc=5V，VBA T=3.8V，T=25℃）（六祖故乡人编）八、外围器件的选择电感的选择在给定输入电压Vin和输出电压V out，时钟频率一定的情况下，电流纹波随电感的值增大而减小，电感值较大的电感可以减小电流纹波，对于1A升压的系统，推荐使用4.7uH的电感。
电容的选择电池两端需要接一个电容，容值大于等于10uF。
PROG引脚电阻选择PROG引脚可设置恒流充电电流和进行充电电流监测。
从PROG 引脚连接一个外部电阻到地端可以对充电电流进行编程。
在预充电阶段，此管脚的电压被调制在0.1V；在恒流充电阶段，此管脚的电压被固定在1V。
手机充电器电子电路原理分析及图解
手机充电器电子电路原理分析及图解分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
手机供电电路与工作原理
手机供电电路结构和工作原理一、电池脚的结构和功能。
目前手机电池脚有四脚和三脚两种：（如下图）正温类负正温负极度型极极度极脚脚脚（图一) （图二)1、电池正极（VBATT)负责供电。
2、TEMP：电池温度检测该脚检测电池温度；有些机还参与开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接.3、电池类型检测脚（BSI)该脚检测电池是氢电或锂电，有些手机只认一种电池就是因为该电路,但目前手机电池多为锂电，因此，该脚省去便为三脚。
4、电池负极（GND）即手机公共地。
二、开关机键:开机触发电压约为2.8—3V(如下图）.外圆接地；电压为0V。
电压为2.8-3V。
触发方式①高电平触发:开机键一端接VBAT,另一端接电源触发脚。
(常用于：展讯、英飞凌、科胜讯芯片平台）①低电平触发：开机键一端接地，另一端接电源触发脚。
（除以上三种芯片平台以外，基本上都采用低电平触发。
如:MTK、AD、TI、飞利浦、杰尔等。
）三星、诺基亚、moto、索爱等都采用低电平触发。
三、手机由电池直接供电的电路。
电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。
在电池线上会并接有滤波电容、电感等元件。
该电路常引起发射关机和漏电故障.四、手机电源供电结构和工作原理.目前市场上手机电源供电电路结构模式有三种;1、使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电)2、使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图）（电源管理器供电开机方框图)1）该电路特点：低电平触发电源集成块工作;把若干个稳压器集为一个整体，使电路更加简单；把音频集成块和电源集成块为一体。
2）该电路掌握重点:（1)各元件的功能与作用。
（2）各路电压的产生及走向.(3）复位信号的产生及作用.（4）13M时钟信号的产生及走向。
(5）开机过程。
(6）关机过程。
3)、电路分析。
（1）各元件的功能与作用。
电源集成块：a)、提供各路工作电源;并提供逻辑复位信号（诺基亚系列手机的电源集成块还包含一个储存器，并存有部分软件资料；更换音频后应刷机)b）、有些手机还负责音频信号处理。
手机电源适配器原理
手机电源适配器原理
手机电源适配器是一种用来为手机供电的装置，它的原理是将电源的交流电转换为手机所需的直流电。
适配器主要由电源插头、变压器和整流电路组成。
首先，电源插头将家庭或办公室交流电源连接到适配器中。
交流电流通过引线输入适配器的变压器部分。
变压器是适配器的关键组件，它由一对密绕在同一铁芯上的线圈组成。
变压器的输入线圈称为“初级线圈”，输出线圈称为“次级线圈”。
当交流电通过初级线圈时，它会在铁芯中产生交变磁场。
由于初级线圈和次级线圈的匝数不同，所以次级线圈中也会产生一个相应匝数的交变电压。
接下来，次级线圈的交变电压进入整流电路。
整流电路使用电子元件，如二极管来将交流电转换为直流电。
在整流过程中，二极管只允许电流在一个方向上通过，因此它将交流电转换为了带有正向电流的直流电。
最后，通过滤波电路，直流电的纹波部分可以被去除，从而获得电压平稳的直流电。
然后，电压稳定器可确保输出电压稳定在所需的供电电压范围内。
通过以上流程，适配器将交流电源转换为手机所需的直流电。
手机电源适配器具有高效、安全、稳定的特点，以确保手机能够正常充电和工作。
详解智能手机电源电路的供电原理
详解智能手机电源电路的供电原理2.3电源复位电路工作原理电源复位电路的功能是在手机出现死机的情况下，将电源控制芯片复位，使电源控制芯片停止输出供电电压，将手机关机，达到复位的目的。
电源复位电路主要由电源开关按键、电源复位芯片、电源控制芯片等组成。
如图4所示为电源复位电路的电路图。
在按住开机键8秒钟后，复位芯片N2400的7引脚（触发引脚）的高电平被拉低，当达到设定的时间后，复位芯片N2400的4引脚输出复位信号到电源控制芯片N2200的B11引脚，电源控制芯片内部的控制电路收到复位信号后，发出控制信号，使电源控制芯片的输出端停止输出供电电压，手机被关机。
2.4电源升压电路智能手机的电池电压较低，而有些电路则需要较高的工作电压。
另外，电池电压随着用电时间的延长会逐渐降低，为了给手机各电路提供稳定且符合要求的电压，智能手机的电源电路常采用升压电路。
如图5所示为手机的升压电路。
该升压电路其实一种开关稳压电源，开关稳压电源最明显的特点是电路中有一个电感，如图5中的L1653。
一般称这个电感为升压电感，这个电感的作用是储存能量，所以也叫储能电感，它要和电源稳压芯片（N1651）、放电电容（C1654）、续流二极管（V1656）配合起来工作才能稳压供电。
电源稳压芯片N1651在开关稳压电源中的作用就像一个高级开关（它内部集成场效应管作为开关），开关“合上”与“断开”时间的长短可以随着输入和供出的电压高低而自动改变，供出电压变高了，“合上”的时间就变短一些，反之则相反。
“合上”的时间可以改变，实质上是调整了脉冲的宽度，叫做脉冲宽度调制（PWM）。
两次合上之间或两次断开之间的时间叫做脉冲的周期，当输入电压变低的时候，脉冲的周期也能自动变长，同时合上的时间自动变长，再加上L1653自感电动势作用，使输出（供电出去）的电压不会下降。
周期变长就是频率降低，实质上是调整了脉冲的频率，所以叫做脉冲频率调制。
周期不变，开关合上时间变长或断开时间变短（叫作改变占空比）都可以使输出的平均电压变高（调宽），或者使相邻脉冲到来的时间变短（调频，改频周期），也能使输出的平均电压变高。
安卓电源电路总结
安卓电源电路总结
1.待机、睡眠与休眠的区别
实际上待机(standby)与睡眠(mem)属于不同模式，但现在大多操作系统都不支持待机模式了，我们也习惯将待机等同于睡眠，睡眠属于STR，休眠属于STD，Android手机不支持休眠!! !
2.Android开发者官网当中提到“idle state”，该如何理解，这个状态会对设备及我们的程序造成何种影响所谓的idle状态，就是指系统进入某个低功耗状态，以MTK为例，常见的状态有soidle、rgidle以及dpidle。
rgidle只是限制我们程序使用某些模块，如Doze模式中不能访问网络;而dpidle则会冻结所有进程，系统进入睡眠。
3.进入Doze模式中的idle状态，我们的程序还能运行吗?
Doze模式中的idle概念上属于rgidle状态，此时我们的程序是能运行的，只是不能访问网络等，但是在这个过程中，系统可能会满足进入睡眠条件，冻结所有进程，这样我们的程序就不会得到执行。
可以自己写个死循环的线程(普通线程，非looper线程)，强制手机进入Doze的idle模式，你会发现你的程序依旧在执,行，但是静置在哪儿一段时间后，你会发现你的线程被冻结，不会执行，当你点亮屏幕，你的线程又会继续工作。
4.手机睡眠之后，为何我们写Alarm程序、来电显示程序依旧会生效?
Android在硬件架构上将处理器分为AP与BP，应用程序运行与AP之中，睡眠只是将AP断电，BP (Modem)不会断电，当有来电时，BP将会唤醒AP。
Alarm在硬件上依赖的是Modem中的PMIC的RTC模块，而不是AP中的RTC模块，当定时器触发时，可以唤醒AP，使我们的Alarm程序依旧会得到执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手机电源电路分析
一、手机电源电路的基本工作过程
电源电路是手机其他电路的“食堂”，电源电路只有“按质”(电压要符合标准)、“按量”(各路输出要正常)、“按时”(该输出时要输出)地完成“本职工作”，其他电路才能工作，手机任何一个电路，只要他的供电不正常，他就会“罢工”，表现出各种各样的故障现象，可见电源系统在手机电路中的重要性。
手机所需的各种电压一般先由手机电池供给，电池电压在手机内部需要转换为多路不同电压值供给手机的不同部分。
手机的开机过程是：按下电源开机键后(一般需超过2秒)，电源集成电路输出电压为CPU供电，输出复位信号供CPu复位，同时，电源集成电路还输出13Ⅷz 振荡电路的供电电压，使13MHz振荡电
路工作，产生的系统时钟输入到CPU；CPU在具备电源、复位、时钟”三要素”后，若再得到软件的支持，则输出开机维持信号，送到电源集成电路，以代替开机键，维持手机的正常开机。
手机电源开机过程如图4-33所示。
二、手机电源基本电路
1.电池供电电路
手机电池的类型多种多样，其连接电路也多种多样，但它们都有一个共同特点：电池电源通常用VBATT、VBAT、BATT、BATT+表示。
也有用VB、B+来表示的。
对于摩托罗拉手机来说，既可以通过电池供电，也可以通过外接电源供电，电池供电用BATT+表示，外接电源用EXT-B+表示，经过外接电源和电池供电转换后的电压一般用B+，表示。
有的手机电池电路中还有一个比较重要的信号线路—电池识别电路。
电池通过四条线和手机相连。
即电池正极(BATT 等)、电池信息(BSI、BATID、BATT-SER-DATA等)、电池温度(BTEMP)、电池地(GND)。
此信号线通常是手机厂家为防止手机用户使用非原厂配件而设置的，它也用于手机对电池类型的检测，以确定合适的充电模式。
其中，电池信息和电池温度与手机的开机也有一定的关系。
接触不良，手机也可能不开机。
2.开机信号电路
手机的开机方式有两种，一种是高电平开机，也就是当开关键被按下时，开机触发端接到电池电源，是一个高电平启动电源电路开机；一种是低电平开机，也就是当开关键被按下时，开机触发线路接地，是一个低电平启动电源电路开机。
爱立信的手机基本上都是高电平触发开机。
摩托罗拉、诺基亚及其他多数手机都是低电平触发开机。
如果电路图中开关键的一端接地，则该手机是低电平触发开机，如果电路图中开关键的一端接电池电源，则该手机是高电平触发开机。
开机信号常用ON／OFF或PWR-SW、PWRON、nPOWKEY等表示。
另外，在开机信号电路中，会看到一个开机维持信号(看门狗信号)，这个信号采自于CPU，以维持手机的正常开机，开机维持信号常用WDOG、DCON、CCONTCSX、PWERON等表示。
3.升压电路
手机的电池电压较低，而有些电路则需要较高的工作电压，另外，电池电压随着用电时间的延长会逐渐降低，为了供给手机各电路稳定的、且符合要求的电压，手机的电源电路常采用升压电路。
下面以摩托罗拉V998手机的升压电路为例进行说明。
有关电路图见图4-34所示。
该升压电路其实一种开关稳压电源，开关稳压电源最明显的特点是电路中有一个电感，在V998中这个电感就是L901，许多人称它为升压电感，这是不确切的，这个电感是储存能量用的，所以叫储能电感，它还要和电源工C(U900)、放电电容(C934)、续流二极管(CR901)配合起来工作才能稳压供电。
电源IC(U900)在开关稳压电源中的作用象一个高级开关，为什么称它为高级开关呢?因为这个开关合上与断开时间的长短可以随着输入和供出的电压高低而自动改变，供出电压变高了，合上的时间就变短一些，反之则反。
合上的时间可以改变，实质上是调整了脉冲的宽度，叫做脉冲宽度调制(PWM)两次合上之间或两次断开之间的时间叫做脉冲的周期，当输入电压(在V998手机中为B+)变低的时候，脉冲的周期也能自动变长，同时合上的时间自动变长，再加上L901自感电动势作用，使输出(供电出去)的电压不致下降。
周期变长就是频率降低，实质上是调整了脉冲的频率，所以叫做脉冲频率调制(PFM)。
周期不变，开关合上时间变长或断开时间变短(叫做改变占空比)都可以使输出的平均电压变高(调宽)，或者使相邻脉冲到来的时间变短(调频，改频周期)，也能使输出的平均电压变高。
在V998手机中的开大稳压电源这两种方式同时被采用了，所以叫做调宽、调频式开关稳压电源。
手机加上稳压电源后，不开机，在C934与地之间就可测到B+电压，这是因为CR901处于正向偏置，C934立即被充至B+的缘故。
单板开机，CR901正极波形如图所示，可以看到是一个周期性的波形，周期约7微秒到8微秒，当电源电压调到3.6V时，周期为7.48us，频率为133.7kHz，电源电压调至3V时，周期变长了一点，为8.1us，频率为123.5kHz，这说明，输入电压(B+)降低时，高级开大的频率变低了，这叫PFM--调频，即开关脉冲的频率被调节了，目的是使输入电压变低的电压调回来。
而且开关频率如此之高，输出电压的波纹也小，与此变化的同时，也发生着脉冲宽度的变化(调宽)。
这样使B点即供给U900内的稳压器的电压，在V998手机中称之为VBOOST 保持5.6V不变，这就是稳压器在起作用。
稳压过程是：当输入电压(B+)变低时，U900内的误差比较放大电路控制“高级开关”的导通时间变长，这样，L901中流过电流的时间变长，电流越来越大，储存的能量也越多，电感L901的电流在突然被切断时，L901产生左正右负的感应电压，它与B+串联后，总电压仍维持在6.4V，使C934电压为5.6V。
达到了稳压的做用，反之变反。
续流二极管CR901为开关断开后为电路提供一个放电通路，使电流变成连续的，所以称为续流二极管，而且电流只能从A点流向B点，如果CR901短路，电流就变为500mA，这是C934两端的电压又通过“高级开关”流回的短路电流。
时间一长，电源IC中的“高级开关”就烧坏了。
其它手机也常采用开关稳压升压电源，如三星A188手机，不过三星A188手机的“高级开关”放在电源IC的外面了，即Q401。
有关电路图见图4-35所示。
电路正常工作后，在电源集成电路U401的39脚，将产生一稳定的5V升压电压(VBOOST)。
4、非受控电源输出电路
手机中的很多电压是不受控的，即只要按下开机键就有输出，这部分电压大部分供给逻辑电路，基准时钟电路，以使逻辑电路具备工作条件(即供电、复位、时钟)，并输出开机维持信号，维持手机的开机。
非受控电压一般是稳定的直流电压，用万用表可以测量，电压值就是标称值。
