信号继电器(三)
第四章 继电器
继电器释放时: a FJ/N （1）线段ab: 6 f 5 衔铁运动，气隙减小， e 4 机械力增大。 3 d c （2）线段bc: 2 b 动接点与后接点刚刚分离。 1 a （3）线段cd： δ00.5 1 1.5 2 δ/mm 动接点离开后接点，继续运动。 （4）线段de： 动接点与前接点接触。 （5）线段ef： 衔铁继续运动，使前接点与动接点一起弯曲。－－接点压力
3、按输入物理量：电流、电压继电器 电流继电器反映电流的变化，它的线圈必须串联在
所反映的电路中。电压继电器反映电压的变化，它
的线圈励磁电路单独构成。
4、按动作速度：正常、缓动继电器
正常动作继电器衔铁动作时间为0.1～0.3s，缓 动继电器衔铁动作时间超过0.3s，又分为缓吸，缓 放。时间继电器是利用脉冲延时电路或软件设定使 之缓吸。
四、铁路信号对继电器的要求
1、安全、可靠 2、动作可靠、准确 3、使用寿命长 4、有足够的闭合和断开电路的能力 5、有稳定的电气特性和时间特性
6、保持良好的电气绝缘强度。
五、信号继电器的分类
1、按动作原理分：电磁、感应继电器 2、按动作电流分：直流（无极、偏极、有极）、 交流继电器 直流继电器由直流电源供电的，它所通电流的 极性，又可分为无极、偏极有极继电器。直流继 电器都是电磁继电器。 交流继电器由交流电源供电的。DJ
极化磁通分为 j1和 j 2两条： j1 : N极 2 衔铁 3 轭铁 铁心 S极 j 2：N极 2 衔铁 1 极靴 S极 j1随 2， 3的变化而变化， j 2：（ 2 + 1 ）不变 j 2 基本不变
不通电时：
2中极化磁通为 j1 + j 2 1中极化磁通为 j 2
铁路信号继电器原理及应用—继电器的应用
如何确定继电器的定位？——案例2
道岔： 以开通经常开通位置为定位状态，
一般为开通直股。 道岔处于定位状态时DBJ吸起，处
于反位状态时FBJ吸起。 因此DBJ定位状态为吸起，FBJ定
位状态为落下。
DBJ↑ FBJ↓
如何确定继电器的定位？
轨道电路： 以空闲为定位状态。GJ定位状态为吸起。 GJ↑
t AJ、BJ同时吸起时间
t
项目一信号继电器原理及应用 项目二 信号机原理及维护 项目三 轨道电路原理及维护 项目四 道岔转辙设备原理及维护 项目五 信号设备防雷
任务四 继电器的应用
1.4.2继电器电路
继电器的图形符号 继电器电路 继电器电路的分析
励磁电路和自闭电路
• 励磁电路——给继电器的线圈送电，使继电器吸起的电路 • 自闭电路——由自身前接点参与，保持该继电器吸起的电
项目一信号继电器原理及应用 项目二 信号机原理及维护 项目三 轨道电路原理及维护 项目四 道岔转辙设备原理及维护 项目五 信号设备防雷
任务四 继电器的应用
1.4.3继电器电路的分析
继电器的图形符号 继电器电路 继电器电路的分析
常用接点电路分析方法
• 通过分析接点逻辑电路的动作过程，进一步认识和掌握电 路工作原理
点。
标准画法
简易画法
继电器接点的表示
三要素：接点组数使用、定位状态、名称
使用第3组接点
GJ
3
↑
继电器名称 继电器状态
继电器接点的识读练习
中接点既可与前接点接 通，又可与后接点接通
GJ
31
32
3
↑
33
↑时接通前接点 ↑时断开后接点
DXJ
61
(完整版)铁路信号常用继电器
YAJ
移频总报警继电器
YBJ
引导解锁继电器
YJJ
移频报警继电器
YPBJ
引导信号继电器
YXJ
引导总锁闭继电器
YZSJ
引导总锁闭复示继电器
YZSJF
准备报警继电器
ZBBJ
总保护继电器
ZBHJ
照查继电器
ZCJ
总定位操纵继电器
ZDJ
总辅助按钮继电器
ZFAJ
主副电源继电器
ZFDJ
总反位操纵继电器
铁路信号常用继电器
名称
符号
按钮继电器
AJ
变通按钮继电器
BAJ
保护继电器
BHJ
报警继电器，闭环检测继电器
BJJ
闭塞按钮继电器
BSAJ
闭环切换继电器
BQJ
闭塞继电器
BSJ
表示灯调压继电器
BTJ
道岔按钮继电器
CAJ
调车按钮继电器
DAJ
道岔定位表示继电器，断路器报警继电器
DBJ
定表复示继电器
DBJF
定操继电器
GDJF
改变运行方向辅助继电器
GFFJ
改变运行方向继电器
GFJ
轨道继电器
GJ
轨道复示继电器
GJF
股道检查继电器
GJJ
回执到达继电器
HDJ
检查报警继电器
JBJ
挤岔按钮继电器
JCAJ
挤岔继电器
JCJ
接车辅助继电器
JFJ
接近轨道继电器
JGJ
接车电码化继电器
JMJ
监督区间继电器
JQJ
监督区间复示继电器
JQJF
继电保护实验指导书-3

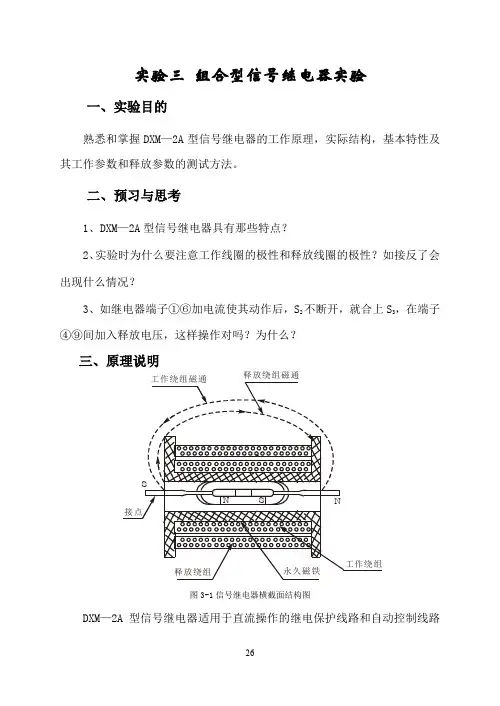

实验三组合型信号继电器实验一、实验目的熟悉和掌握DXM—2A型信号继电器的工作原理，实际结构，基本特性及其工作参数和释放参数的测试方法。
二、预习与思考1、DXM—2A型信号继电器具有那些特点？2、实验时为什么要注意工作线圈的极性和释放线圈的极性？如接反了会出现什么情况？3、如继电器端子①⑥加电流使其动作后，S2不断开，就合上S3，在端子④⑨间加入释放电压，这样操作对吗？为什么？三、原理说明图3-1信号继电器横截面结构图DXM—2A型信号继电器适用于直流操作的继电保护线路和自动控制线路中作远距离复归的动作指示。
继电器由密封干簧接点，工作绕组，释放绕组，自锁磁铁和指示灯等组成。
横截面结构示意图见图3-1。
当继电器工作绕组的端子①—⑥加入电流（或电压）时，线圈所产生的磁场作用在簧片两端的磁通极性与放置在线圈内的永久磁铁极性相同，两磁通迭加，使触点闭合，信号指示灯亮。
在工作绕组断电后触点借永久磁铁的作用进行自保持；当在释放绕组④—⑨二端间加入电压时，所产生的磁场作用在触点簧片两端的磁通与磁铁极性相反，两磁通相互抵消，使触点返回原位，指示灯灭。
继电器内部接线图见图3-2。
图3-2信号继电器内部接线图四、 实验设备523417869V I++23417869VV++电流起动电压起动五、实验步骤和要求*1、观察DXM—2A型信号继电器的结构和内部接线，该继电器有如下特点（1）采用干簧触点代替普通青铜接触片。
（2）用磁力自保持代替机械自保持。
（3）用灯光指示代替信号掉牌指示。
（4）可以远距离复归。
*2、绝缘测试用1000伏兆欧表测试全部端子对铁支架的绝缘电阻应不小于50兆欧。
工作绕组与释放绕组间的绝缘电阻不小于10兆欧。
绕组对触点的绝缘电阻应不小于50兆欧。
并将测得数据填入表3--1。
表3-1信号继电器实验记录表3、动作电流（电压）和释放电压测试电流（电压）启动信号继电器实验接线分别见图3-3、图3-4。
图3-3 电流启动型信号继电器实验接线图接线时应注意工作线圈和释放线圈的极性，端子①为工作绕组正极性端子，端子④为释放线圈的正极性端子，接好线经指导教师检查后方可合上开关S 1及S 2,慢慢调整可变电阻R 2加大输出电流（或电压）直至继电器动作，指示灯亮。
城市轨道交通信号继电器认识
有极继电器
有极继电器的结构特点
（1）电磁系统
N
S
4
3
2
1
有极继电器的结构特点
（2）接点系统 ❖ 有极继电器的接点系统与无极继电器的接点系统相同。 ❖ 只是改进型的JYJXC-J3000型继电器的接点系统中加强接
点片加厚，取消接点托片，动接点片改为面接触以增大接 触面积。
任务5 整流继电器
整流继电器结构组成
将无极继电器如何用于控制交流电路的负载。
结构特点：
※ 电磁系统：与无极继电器相
同。
※ 接点系统 ◆ 加装了桥式整流
整流装置
电路；
◆ 接点只有4组：因
整流器占用了部
分空间。
任务6 交流二元二位继电器认知
交流二元二位继电器
一、何谓二元、二位 二元：交流二元二位继电器中的二元是指有两个互相独
立又互相作用的交变电磁系统； 二位：是指继电器有吸起和落下两种状态。
4
1
（2）接点系统：与无极继电器接点符号完全相同
任务4 有极继电器
有极继电器
❖ 有极继电器又称极性保持继电器，其代表型号是 JYJXC-135/220。
有极继电器的结构特点
（1）电磁系统 ❖ 在无极继电器的基础上，轭铁上端部分用永久磁钢代替。
❖ 重锤片减少至一片（与偏磁相同） 永久磁钢
无极继电器
2.继电器组成
（2）接点系统 接点系统是继电器的执行机构，用来实现控制目的，
主要包括：
动接点：与推杆一起固定在衔铁上 静接点：固定在接点架上
灯泡
KF
KZ
3.继电器基本原理
灯泡 KF
KZ 基本原理：当线圈中通入规定大小的电流后，由线圈产生 磁场，吸引衔铁动作，由衔铁带动接点系统改变其状态， 从而反映输入电路的状况。
信号继电器的工作原理

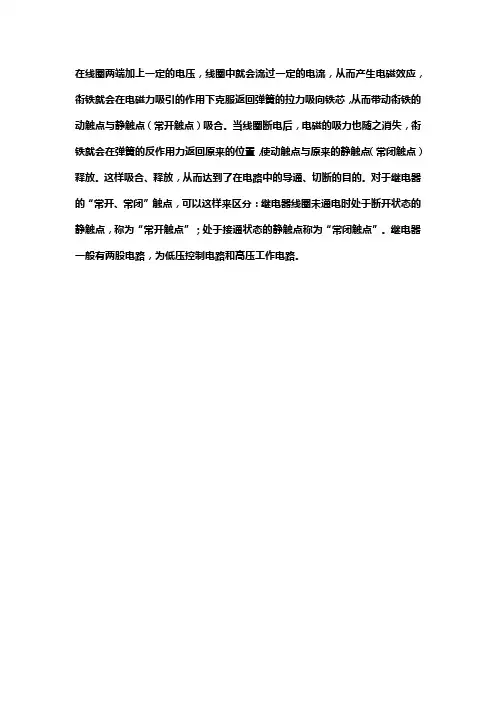

在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
继电器一般有两股电路，为低压控制电路和高压工作电路。
作业(信号继电器)
作业及思考题（信号继电器）1.继电器的机械特性曲线说明什么?它有何作用？2.直流电磁无极继电器的安置如何确定?3.直流电磁无极继电器的吸起值为何比释放值大？4.什么叫返还系数?作为铁路信号用的继电器，返还系教选用大的好?还是小的好?5.直流电磁无极继电器的止片有何作用?它对吸起值有无影响?为什么？6.直流有极继电器有何特点?它与无极继电器从直观上来看如何区别？7.试分析图1所示磁路，属于何种结构形式的有极继电器？它是如何工作的?图1 有极继电器磁路8.保持式有极继电器的保持吸力与哪些因素有关?控制电流产生的吸力与什么因素有关?转极所需安匝与保持吸力之间有何关系?9.同一种磁路（并联式或桥式）的有极继电器，如何调整为三种性能不同的工作状态中的任一种类型？10.说明AX型有极继电器的工作原理。
11.AX型偏极继电器无电时衔铁为何能落下？永磁失磁后会出现什么现象？12.一般直流无极电磁继电器的吸起时间与落下时间哪一个时间长？为什么？13.无极继电器的止片厚薄对继电器的时间特性有何影响？为什么？14.铁芯中套铜套或铜环为什么能使继电器缓动?15.钢环装设位置对继电器缓动特性有无区别?为什么？16.用电路的方法使继电器缓放，哪些方法行之有效？所以能达到缓放效果的关键在哪里？17. 接点间产生电弧或火花对接点有何损害？18. 为什么接点间会产生火花或电弧?19. 产生接点间火花或电弧的条件是什么？20. 熄灭接点间电弧的条件是什么?有哪些途径?具体方法有哪些?21. 消灭接点火花所采用的灭火花辅助电路的意图是什么?22. 信号继电器电路的基本防护原则是什么?最主要的有哪些？23. 试分析图2所示电路对继电器时间特性的影响。
图a 图b图2 缓动电路24. 试分析图3所示的简单道岔表示电路，是否符合“故障—安全”原则?为什么？1:1110V图3 道岔表示继电器电路原理图 25. 分析以下继电器电路的工作原理。
26. 分析以下继电器电路的工作原理。
(完整版)铁路信号常用继电器
调车发车方向继电器
DFJ
道岔区段轨道继电器
DGJ
道岔区段轨道复示继电器
DGJF
灯丝继电器
DJ
灯丝复示继电器
DJF
电铃继电器
DJJ
倒码继电器
DMJ
道岔启动继电器
DQJ
灯丝报警继电器
DSJ
调信继电器
DXJ
非进路按钮继电器
FAJ
反表继电器，发送报警继电器
FBJ
反表复示继电器
FBJF
反操继电器
FCJ
道岔区段轨道反复示继电器
事故按钮继电器
SGAJ
锁闭继电器
SJ
通过按钮继电器
TAJ
接通倒查表示继电器，通知出发继电器
TCJ
接通光带继电器
TGJ
时间继电器
TJ
同意接车继电器
TJJ
通过信号继电器
TXJ
无岔区段轨道继电器
WGJ
限时继电器
XCJ
信号辅助继电器
XFJ
信号继电器
XJ
信号检查继电器
XJJ
信号调压继电器
XTJ
选择继电器
XZJ
铁路信号常用继电器
名称
符号
按钮继电器
AJ
变通按钮继电器
BAJ
保护继电器
BHJ
报警继电器，闭环检测继电器
BJJ
闭塞按钮继电器
BSAJ
闭环切换继电器
BQJ
闭塞继电器
BSJ
表示灯调压继电器
BTJ
道岔按钮继电器
CAJ
调车按钮继电器
DAJ
道岔定位表示继电器，断路器报警继电器
DBJ
继电器分类及作用
继电器分类及作用继电器是一种电器元件，它能够在电路中起到开关、保护和控制的作用。
继电器广泛应用于电力、通讯、自动化、机械、冶金等领域，是现代工业中不可缺少的元件之一。
本文将介绍继电器的分类及其作用。
一、继电器的分类1. 按工作原理分类（1）电磁继电器电磁继电器是利用电磁原理工作的继电器，它通过电磁力将触点闭合或断开。
电磁继电器具有结构简单、可靠性高、操作快速等优点，广泛应用于各种电气控制系统中。
（2）热继电器热继电器是利用热原理工作的继电器，它通过热元件的膨胀和收缩来控制触点的闭合和断开。
热继电器具有过载保护、灵敏度高等优点，广泛应用于电机保护、变压器保护等方面。
（3）固态继电器固态继电器是利用半导体器件工作的继电器，它没有机械触点，通过电子元件的开关来实现电路的控制。
固态继电器具有寿命长、抗干扰能力强等优点，广泛应用于高精度控制、电磁干扰严重的场合。
2. 按触点分类（1）单刀单掷继电器单刀单掷继电器是指只有一组触点，能够实现闭合和断开的继电器。
它通常用于电气控制系统中的开关控制。
（2）单刀双掷继电器单刀双掷继电器是指只有一组触点，但能够实现两种不同状态的切换。
它通常用于电路的选择控制。
（3）双刀双掷继电器双刀双掷继电器是指有两组触点，能够实现两种不同状态的切换。
它通常用于电路的选择控制和切换控制。
3. 按用途分类（1）信号继电器信号继电器是指用于信号放大、隔离和转换的继电器。
它通常用于电路的信号放大和隔离控制。
（2）保护继电器保护继电器是指用于电气设备保护的继电器。
它通常用于电机过载保护、变压器保护、线路保护等方面。
（3）控制继电器控制继电器是指用于电气控制的继电器。
它通常用于电路的开关控制、时间控制、循环控制等方面。
二、继电器的作用1. 开关作用继电器的最基本作用是实现电路的开关控制。
它可以将小电流控制大电流，从而实现对电路的开关控制。
2. 保护作用继电器可以实现电气设备的保护控制。
例如，电机过载保护继电器可以在电机过载时自动断开电路，保护电机不受损坏。
实验三 信号继电器实验
实验三信号继电器实验一、实验目的熟悉和掌握DX-8型信号继电器的工作原理，实际结构，基本特性及其工作参数和释放参数的测试方法。
二．实验原理DX-8型信号继电器，适用于直流操作的继电保护和自动控制线路中远距离复归的动作指示。
当继电器工作绕组加入电流时，簧片吸合，带动机械自锁机构动作，使告警指示作用的红牌翻落，同时触点锁紧闭合。
只有在绕组释放电压后，人工手动按压复位按钮，触点才能够释放断开。
三、预习与思考1、DXM—2A型信号继电器具有那些特点？答：1）适用于直流操作的保护线路和自动控制线路中作为远方复归的动作指示。
2）可以电流启动，也可以电压启动。
3）就是给一般继电器一样，具有常开、常闭点。
4）易安装。
2、实验时为什么要注意工作线圈的极性和释放线圈的极性？如接反了会出现什么情况？答：一些国外厂家的信号继电器反了会不工作，国内的电磁信号继电器有2种，比如小型继电器一般反了一样工作。
电力上的信号继电器反了有的会并4007二极管保护线圈，所以反了就直接导通二极管了，线圈就不会工作。
有的4007会串联在线圈中，这样反了就会导致二极管反向截止，不导通了。
线圈就无法动作。
三．实验设备四．实验内容1．动作电流的测试实验接线见图3-1，直流电流表位于EPL-19，R P1、R P2采用EPL-14的900 电阻盘，注意接线端的符号(A3、A2、A1、B2、B1)。
检查电阻盘的旋钮是否在逆时针到底位置，确认无误后，合上漏电断路器和EPL-18的220V直流电源，慢慢顺时针调整电阻盘的旋钮，并同时观察直流电流表的读数和光示牌的动作情况。
加大输出电压直至继电器动作，光示牌亮。
此时直流电流表的指示值即为继电器的动作值。
填入表3-1。
同时观察告警红牌的翻落情况。
断开220V直流电源船形开关，继电器触点应保持在动作位置。
用手按复位按钮，继电器触点断开，红牌翻起，光示牌熄灭。
重复以上步骤，多次测量动作电压，记入表3-1，并求取平均值。
铁路信号继电器的简介及种类
铁路信号继电器的简介及种类
铁路信号继电器（railway signaling relay）用于闭合和断开信号控制电路的专用多路开关。
它是铁路信号设备中的主要器件之一。
它在运用中的可靠性与安全性是确保各种自动控制、远程控制信号设备正常工作的必须要求。
因此铁路对信号继电器提出了严格的要求；接点系统必须动作一致、可靠、准确；使用寿命长；有足够的闭合和断开电路的功能；在外界温度和湿度变化很大的情况下，保持高的电气绝缘强度；有稳定的时间特性和电气参数特性。
按动作原理分类
电磁继电器通过继电器线圈中的电流在电磁铁中产生的吸力驱使衔铁及可动部分动作，改变接点系统的工作状态。
如直流无极继电器、直流有极继电器、交流继电器、二元差动继电器等。
感应继电器利用交变磁场与另一交变磁场在继电器可动部分的翼板中产生涡流的相互作用而动作。
如交流二元二位继电器等。
热力继电器电流对双金属片加热，双金属片就有单向弯曲的无力特性，该继电器就利用这个特性而动作。
按工作电流分类
直流继电器工作在直流电路中，大部分信号继电器属此类。
交流继电器工作在交流电路中，如交流灯丝转换继电器、FD型电动发码器、JRJC型二元二位继电器、整流式继电器等。
交直流继电器在交直流电路中均能使用，如通用继电器、各种热力继电器等。
按动作速度分类
速动继电器衔铁动作时间小于0.1s。
大部分信号继电器属此范围。
正常动作继电器衔铁动作时间0.1~0.3s。
大部分信号继电器属此范围。
缓动继电器衔铁动作时间超过0.3s。
如无极缓放继电器、热力继电器、
安全型半导体时间继电器等。
各种继电器图形符号及其作用、特点
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
信号继电器的电路符号
信号继电器的电路符号一、引言信号继电器是一种常用的电子元件，用于控制电路中的开关。
在电路设计和控制系统中，信号继电器的电路符号起到了非常重要的作用。
本文将介绍信号继电器的电路符号及其相关知识。
二、信号继电器的定义信号继电器是一种电器元件，它通过电磁吸合和释放来控制电路中的开关。
信号继电器通常由线圈、触点和弹簧组成。
当线圈通电时，产生的磁场会使触点闭合或打开，从而完成电路的开关操作。
三、信号继电器的电路符号信号继电器的电路符号是一种标准化的图形表示方法，用于表示信号继电器在电路中的位置和连接方式。
信号继电器的电路符号通常由线圈符号、触点符号和连接线组成。
3.1 线圈符号线圈符号是信号继电器电路符号中的一部分，用于表示信号继电器的线圈。
线圈符号通常由一个圆圈和两条平行的直线组成，圆圈表示线圈的位置，直线表示线圈的两个端子。
3.2 触点符号触点符号用于表示信号继电器的触点。
触点符号通常由一个斜线和一个水平线组成，斜线表示触点的位置，水平线表示触点的状态（闭合或打开）。
3.3 连接线连接线用于表示信号继电器的输入和输出连接方式。
连接线通常由直线和箭头组成，直线表示连接线的位置，箭头表示连接线的方向。
四、信号继电器的电路符号示例下面是一个信号继电器的电路符号示例：___A ---| |--- B|___|在上面的示例中，A表示信号继电器的线圈端子，B表示信号继电器的触点端子。
当线圈通电时，触点闭合，电流从A流向B；当线圈断电时，触点打开，电流无法从A流向B。
五、信号继电器的使用场景信号继电器广泛应用于各种电子设备和控制系统中。
以下是一些常见的使用场景：5.1 自动化控制系统信号继电器可以用于自动化控制系统中的逻辑控制和电气控制。
通过控制信号继电器的线圈电流，可以实现开关电路的自动控制。
5.2 电力系统信号继电器在电力系统中起到了重要的作用。
它可以用于电力系统的保护和监控，如电流保护、电压保护和过载保护等。
时间继电器+信号继电器
实验二电磁型时间继电器实验一．实验目的熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．预习与思考1．影响起动电压、返回电压的因素是什么？2．在某一整定点的动作时间测定，所测得数值大于或（小于）该点的整定时间，并超出允许误差时，将用什么方法进行调整？3．根据你所学的知识说明时间继电器常用在那些继电保护装置电路？三．原理说明DS-20系列时间继电器为带有延时机构的吸入式电磁继电器。
继电器具有一付瞬时转换触点，一付滑动延时动合主触点和一付终止延时动合主触点。
当电压加在继电器线圈两端时，唧子（铁芯）被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。
在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。
再经过一定时间后，终止触点闭合。
从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。
当线圈断电时，唧子和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。
DS-20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制进行动作。
四．实验设备序号设备名称使用仪器名称数量1 控制屏 12 EPL-05 继电器（二）DS-21时间继电器 13 EPL-14 按钮及电阻盘 14 ERC-02 电秒表、相位仪 15 ERC-02 直流电源及母线 16 ERC-02 直流仪表 1五．实验内容1．内部结构检查（1）观察继电器内部结构，检查各零件是否完好，各螺丝固定是否牢固，焊接质量及线头压接应保持良好。
（2）衔铁部分检查手按衔铁使其缓慢动作应无明显摩擦，放手后塔形弹簧返回应灵活自如，否则应检查衔铁在黄铜套管内的活动情况，塔形弹簧在任何位置不许有重叠现象。
（3）时间机构检查当衔铁压入时，时间机构开始走动，在到达刻度盘终止位置，即触点闭合为止的整个动作过程中应走动均匀，不得有忽快忽慢，跳动或中途卡住现象，如发现上述不正常现象，应先调整钟摆轴螺丝，若无效可在老师指导下将钟表机构解体检查。
三脚继电器工作原理
三脚继电器工作原理
三脚继电器是一种常用的电器设备，用于控制电路的开关。
它的工作原理如下：
1. 三脚继电器将控制信号（通常为电压信号）应用于控制端（通常为输入端），以激活或关闭继电器。
2. 当控制信号应用到控制端时，继电器的线圈会产生磁场。
3. 由于线圈上的磁场，继电器的触点会发生翘动，从而使得触点由一个位置转移到另一个位置。
4. 当继电器处于激活状态时，触点会连接两个继电器的输出端（通常为载流部分），从而建立电路通路，使电流能够流动。
5. 当继电器处于关闭状态时，触点会断开连接，切断电流的流动。
6. 继电器的输出端可以通过连接其他电器设备来实现对电路的控制。
7. 继电器的输入端可以通过不同的控制信号，如开关、传感器等来激活或关闭继电器，并控制电路的开关状态。
综上所述，三脚继电器的工作原理是通过控制信号激活或关闭电磁线圈，从而使得继电器的触点建立或切断电路通路，实现对电路的控制。
