《LM358正弦波、方波、三角波产生电路设计与应用》一、引言在电子领域中，波形发生器是一种非常重要的电路，它可以产生各种不同的波形信号，包括正弦波、方波和三角波等。
LM358作为一款宽幅增益带宽产品电压反馈运算放大器，被广泛应用于波形发生器电路中。
本文将探讨如何利用LM358设计正弦波、方波和三角波产生电路，并简要介绍其应用。
二、LM358正弦波产生电路设计1. 基本原理LM358正弦波产生电路的基本原理是利用振荡电路产生稳定的正弦波信号。
通过LM358的高增益和频率特性，结合RC滤波电路，可以实现较为稳定的正弦波输出。
2. 电路设计（1）LM358引脚连接。
将LM358的引脚2和3分别与电容C1和C2相连，形成反馈电路，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。
（2）RC滤波电路。
在LM358的输出端接入RC滤波电路，通过调节电阻和电容的数值，可以实现所需的正弦波频率和幅值。
3. 电路测试连接电源并接入示波器进行测试，调节RC滤波电路的参数，可以观察到稳定的正弦波信号输出。
三、LM358方波产生电路设计1. 基本原理LM358方波产生电路的基本原理是通过LM358的高增益和高速响应特性，结合反相输入和正向输入，实现对方波信号的产生。
2. 电路设计（1）LM358引脚连接。
将LM358的引脚2和3分别与电阻R1和R2相连，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。
（2）反相输入和正向输入。
通过R1和R2的分压作用，实现LM358反相输入和正向输入，从而产生方波输出。
3. 电路测试连接电源并接入示波器进行测试，调节R1和R2的数值，可以观察到稳定的方波信号输出。
四、LM358三角波产生电路设计1. 基本原理LM358三角波产生电路的基本原理是通过LM358的反相输入和正向输入结合，实现对三角波信号的产生。
2. 电路设计（1）LM358引脚连接。
将LM358的引脚2和3分别与电容C1和C2相连，引脚1接地，引脚4和8分别接正负电源，引脚5接地，引脚7连接输出端。
正弦波、方波、三角波发生电路
一、设计目的及要求：1.1、设计目的：（1）.掌握波形产生电路的设计、组装和调试的方法；（2）.熟悉集成电路：集成运算放大器LM324，并掌握其工作原理。
1.2、设计要求： （1）设计波形产生电路。
（2）信号频率范围：100Hz ——1000Hz 。
（3）信号波形：正弦波。
二、实验方案：方案一：为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。
但是，这样两部分构成的振荡器一般得不到正弦波，这是由于很难控制正反馈的量。
如果正反馈量大，则增幅，输出幅度越来越大，最后由三极管的非线性限幅，这必然产生非线性失真。
反之，如果正反馈量不足，则减幅，可能停振，为此振荡电路要有一个稳幅电路。
为了获得单一频率的正弦波输出，应该有选频网络，选频网络往往和正反馈网络或放大电路合而为一。
选频网络由R 、C 和L 、C 等电抗性元件组成。
正弦波振荡器的名称一般由选频网络来命名。
正弦波发生电路的组成：放大电路、正反馈网络、选频网络、稳幅电路。
产生正弦波的条件与负反馈放大电路产生自激的条件十分类似。
只不过负反馈放大电路中是由于信号频率达到了通频带的两端，产生了足够的附加相移，从而使负反馈变成了正反馈。
在振荡电路中加的就是正反馈，振荡建立后只是一种频率的信号，无所谓附加相移。
(a)负反馈放大电路 (b)正反馈振荡电路图1 振荡器的方框图比较图1(a) 和 (b)就可以明显地看出负反馈放大电路和正反馈振荡电路的区别了。
由于振荡电路的输入信号i X =0，所以i X =fX 。
由于正、负号的改变，正反馈的放大倍数为：FA A A -=1f，式中A 是放大电路的放大倍数，.F 是反馈网络的放大倍数。
振荡条件：1..=F A幅度平衡条件：|..F A |=1相位平衡条件：ϕAF = ϕA +ϕF = ±2n π振荡器在刚刚起振时，为了克服电路中的损耗，需要正反馈强一些，即要求1|..|>F A 这称为起振条件。
正弦波方波三角波发生电路设计
正弦波方波三角波发生电路设计正弦波、方波、三角波是最基本且常见的三种波形，它们在电路设计和信号处理中都扮演着重要的角色。
本文将分别介绍正弦波、方波、三角波的定义和性质，以及各自的发生电路设计。
一、正弦波正弦波又称余弦波，是一种连续的周期波形。
它在医学、物理、工程等领域都有广泛的应用，例如在音频信号、交流电电压、电子设备测试等方面。
正弦波的特点是相邻点之间的函数值呈恒定的周期波动，可以表达为如下形式：s(t) = A*sin(ωt + φ)其中，A是振幅，ϖ是角频率，t是时间，φ是初始位相。
正弦波的发生电路通常采用谐振电路，它的原理是在一个由电感L和电容C构成的电路中，电容C和电感L之间的能量不断地在两者之间转换，从而形成一种振荡现象。
二、方波方波是一种以矩形波形为特点的电压或电流信号。
它的主要特点是周期性变化的幅度在等时刻内有两个值，从而形成了一种方形波形。
方波在数字电路设计、计算机科学等领域中广泛应用。
正如所提到的，方波的每个周期平均而言都是0，并且其平均值为周期内所有0和1的幅度之和的平均值。
方波可以由许多方法生成，其中一个常见的方法是使用555定时器。
三、三角波三角波是一种以三角形形状为特征的波形。
它在音频合成、信号处理、电力电子、仪器仪表等方面有广泛的应用。
三角波的每个周期都包含三种状态，即负斜率、零斜率和正斜率，从而创建了像三角形一样的外观。
三角波的发生电路是使用一个以放大器为基础的单元，该单元包含一个与反馈电容相连接的积分器。
作为输入的脉冲波被转换为三角波，而反馈电容C使输出波形的斜率恒定。
可以通过调整计时常数、放大器增益和电容C的大小来调整三角波的频率和振幅。
555定时器构成的方波三角波正弦波发生器设计报告

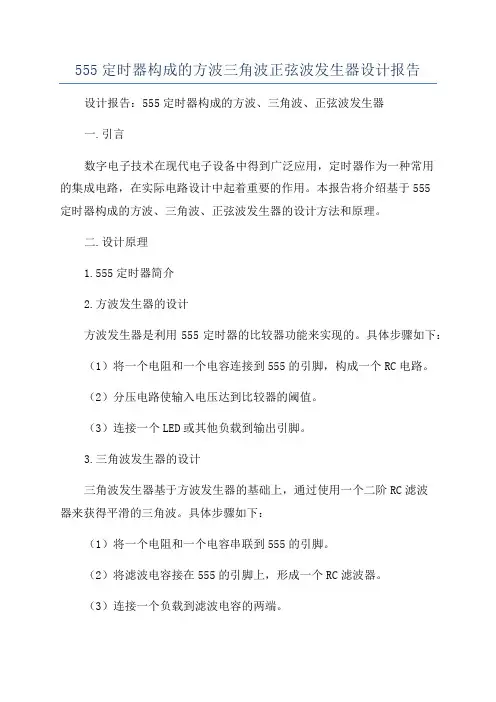

555定时器构成的方波三角波正弦波发生器设计报告设计报告：555定时器构成的方波、三角波、正弦波发生器一.引言数字电子技术在现代电子设备中得到广泛应用，定时器作为一种常用的集成电路，在实际电路设计中起着重要的作用。
本报告将介绍基于555定时器构成的方波、三角波、正弦波发生器的设计方法和原理。
二.设计原理1.555定时器简介2.方波发生器的设计方波发生器是利用555定时器的比较器功能来实现的。
具体步骤如下：（1）将一个电阻和一个电容连接到555的引脚，构成一个RC电路。
（2）分压电路使输入电压达到比较器的阈值。
（3）连接一个LED或其他负载到输出引脚。
3.三角波发生器的设计三角波发生器基于方波发生器的基础上，通过使用一个二阶RC滤波器来获得平滑的三角波。
具体步骤如下：（1）将一个电阻和一个电容串联到555的引脚。
（2）将滤波电容接在555的引脚上，形成一个RC滤波器。
（3）连接一个负载到滤波电容的两端。
4.正弦波发生器的设计正弦波发生器是通过利用555定时器构成的线性电压控制振荡器实现的。
具体步骤如下：（1）将一个电阻和一个电容连接到555的引脚，构成一个RC电路。
（2）将555的引脚与反相放大器相连。
（3）将反相放大器的输出连接到555的控制电压输入引脚，通过一个电阻和二极管连接到电源。
三.实验结果与分析使用仿真软件对方波、三角波、正弦波发生器进行仿真，得到以下结果：（1）方波发生器：输出波形为高电平和低电平的方波，频率由RC电路的电阻和电容决定。
（2）三角波发生器：输出波形为逐渐上升和下降的三角波，通过RC 滤波电路生成。
（3）正弦波发生器：输出波形为正弦波，通过线性电压控制振荡器实现。
四.结论本报告介绍了基于555定时器构成的方波、三角波、正弦波发生器的设计原理和实验结果。
方波和三角波发生器是利用555定时器的比较器和滤波器功能实现的，而正弦波发生器则利用线性电压控制振荡器来生成正弦波。
这些电路在现代电子设备中得到广泛应用，具有重要的实际意义。
基于LM324的方波、三角波、正弦波发生器(含原理图)
课程设计(论文)说明书题目：方波、三角波、正弦波发生器院（系）：专业：学生：学号：指导教师：职称：2012年12 月 5 日....摘要本文通过介绍一种电路的连接，实现函数发生器的基本功能。
将其接入电源，并通过在显示器上观察波形及数据，得到结果。
电压比较器实现方波的输出，又连接积分器得到三角波，并通过差分放大器电路得到正弦波，得到想要的信号。
NI Multisim 软件结合了直观的捕捉和功能强大的仿真，能过快速、轻松、高效地对电路进行设计和验证。
凭借NI Multisim ，你可以立即创建具有完整组件库的电路图，并利用0工业标准SPICE模拟器模仿电路行为。
本设计就是利用Multisim软件进行电路图的绘制并进行仿真。
关键词：电源、波形、比较器、积分器、MultisimAbstractThis paper introduces a circuit connection, to achieve the basic functions of function generator. Their access to power, and through the display of waveform and data, and get the result.A voltage comparator to achieve a square wave output, in turn connected integrator triangle wave, and through the triangle wave - sine wave conversion circuit to see the sine wave, the desired signal.NI Multisim software combines intuitive capture and powerful simulation, an quickly, easily, efficiently for circuit design and verification. With NI Multisim, you can immediately create a complete component library circuitdiagram, and the use of 0 industry standard SPICE simulator to mimic circuit behavior. This design is the use of Multisim software in circuit diagram and carry out simulationKey words: power, waveform, comparator, an integrator, a converter circuit, Multisim..目录1 设计任务---------------------------------------11.1 电路设计任务------------------------------11.2 电路设计要求------------------------------12正弦波、方波发生器的组成------------------------12.1 原理框图----------------------------------12.2 原理分析----------------------------------12.3 放大器功能及管脚图------------------------23 系统中各模块设计--------------------------------23.1方波-三角波-正弦波-------------------------23.1.1方波形仿真图-----------------------------43.1.2三角波仿真电路图以及仿真图---------------43.1.3正弦波仿真图-----------------------------63.1.4实验设计电路图---------------------------63.1.5实验电路PCB图---------------------------73.1.6参数设计---------------------------------73.2元器件型号---------------------------------94 电路调试---------------------------------------104.1 安装正弦波、方波发生器- ------------------134.2调试正弦波、方波发生器---------------------134.3调试结果展示------------------------------134.3.1方波实验波形图--------------------------114.3.2三角波实验波形图------------------------114.3.3正弦波实验波形图------------------------124.3.4实际电路图及实物图展示------------------124.4性能指标测量与误差分析--------------------13..5 实验总结--------------------------------------13辞、参考文献-----------------------------------14....一 设计任务1.1 任务设计制作一个方波-三角波-正弦波发生器。
正弦波、方波、三角波发生电路解析
一、设计目的及要求：1.1、设计目的：（1）.掌握波形产生电路的设计、组装和调试的方法；（2）.熟悉集成电路：集成运算放大器LM324，并掌握其工作原理。
1.2、设计要求： （1）设计波形产生电路。
（2）信号频率范围：100Hz ——1000Hz 。
（3）信号波形：正弦波。
二、实验方案：方案一：为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。
但是，这样两部分构成的振荡器一般得不到正弦波，这是由于很难控制正反馈的量。
如果正反馈量大，则增幅，输出幅度越来越大，最后由三极管的非线性限幅，这必然产生非线性失真。
反之，如果正反馈量不足，则减幅，可能停振，为此振荡电路要有一个稳幅电路。
为了获得单一频率的正弦波输出，应该有选频网络，选频网络往往和正反馈网络或放大电路合而为一。
选频网络由R 、C 和L 、C 等电抗性元件组成。
正弦波振荡器的名称一般由选频网络来命名。
正弦波发生电路的组成：放大电路、正反馈网络、选频网络、稳幅电路。
产生正弦波的条件与负反馈放大电路产生自激的条件十分类似。
只不过负反馈放大电路中是由于信号频率达到了通频带的两端，产生了足够的附加相移，从而使负反馈变成了正反馈。
在振荡电路中加的就是正反馈，振荡建立后只是一种频率的信号，无所谓附加相移。
(a)负反馈放大电路 (b)正反馈振荡电路图1 振荡器的方框图比较图1(a) 和 (b)就可以明显地看出负反馈放大电路和正反馈振荡电路的区别了。
由于振荡电路的输入信号i X =0，所以i X =fX 。
由于正、负号的改变，正反馈的放大倍数为：F AA A -=1f，式中A 是放大电路的放大倍数，.F 是反馈网络的放大倍数。
振荡条件：1..=F A幅度平衡条件：|..F A |=1相位平衡条件：ϕAF = ϕA +ϕF = ±2n π振荡器在刚刚起振时，为了克服电路中的损耗，需要正反馈强一些，即要求1|..|>F A 这称为起振条件。
设计能产生方波、三角波、正弦波的函数信号发生器电路
目录1 课程设计的目的与作用 (1)2 设计任务及所用multisim软件环境介绍 (1)2.1设计任务 (1)2.2所用multisim软件环境介绍 (1)2.2.1 Multistim 10简介 (1)2.2.2 Multistim 10主页面 (2)2.2.3 Multistim 10元器件库 (2)2.2.4 Multistim 10虚拟仪器 (3)2.2.5 Multistim 10分析工具 (3)3 电路模型的建立 (3)3.1原理分析 (3)3.2函数信号发生器各单元电路的设计 (5)3.2.1方波产生电路图 (5)3.2.2方波—三角波转换电路图 (5)3.2.3正弦波电路图 (6)3.2.4方波-三角波-正弦波函数发生器整体电路图 (6)4 理论分析及计算 (7)4.1方波发生电路 (7)4.2方波—三角波 (7)4.3正弦波 (7)5 仿真结果分析 (8)5.1仿真结果 (8)5.1.1方波、三角波产生电路的仿真波形如图所示 (8)5.1.2方波—三角波转换电路的仿真 (10)5.1.3三角波—正弦波转换电路仿真 (11)5.1.4方波—三角波—正弦波转换电路仿真 (12)5.2结果分析 (13)6 设计总结和体会 (133)7 参考文献 (144)I1 课程设计的目的与作用1．巩固和加深对电子电路基本知识的理解，提高综合运用本课程所学知识的能力。
2．培养根据课题需要选学参考书籍，查阅手册、图表和文献资料的自学能力。
通过独立思考，深入钻研有关问题，学会自己分析并解决问题的方法。
3．通过电路方案的分析、论证和比较，设计计算和选取元器件;初步掌握简单实用电路的分析方法和工程设计方法。
4．了解与课题有关的电子电路以及元器件的工程技术规范，能按设计任务书的要求，完成设计任务，编写设计说明书，正确地反映设计与实验的成果，正确地绘制电路图等。
5．培养严肃、认真的工作作风和科学态度2 设计任务及所用multisim软件环境介绍2.1 设计任务设计能产生方波、三角波、正弦波的函数信号发生器电路1）输出各种波形工作频率范围：10—100Hz,100—1KHz,1K—10KHz。
基于LM324的方波、三角波、正弦波发生器(含原理图)讲解
课程设计(论文)说明书题目：方波、三角波、正弦波发生器院（系）：专业：学生姓名：学号：指导教师：职称：2012年12 月 5 日摘要本文通过介绍一种电路的连接，实现函数发生器的基本功能。
将其接入电源，并通过在显示器上观察波形及数据，得到结果。
电压比较器实现方波的输出，又连接积分器得到三角波，并通过差分放大器电路得到正弦波，得到想要的信号。
NI Multisim 软件结合了直观的捕捉和功能强大的仿真，能过快速、轻松、高效地对电路进行设计和验证。
凭借NI Multisim ，你可以立即创建具有完整组件库的电路图，并利用0工业标准SPICE模拟器模仿电路行为。
本设计就是利用Multisim软件进行电路图的绘制并进行仿真。
关键词：电源、波形、比较器、积分器、MultisimAbstractThis paper introduces a circuit connection, to achieve the basic functions of function generator. Their access to power, and through the display of waveform and data, and get the result.A voltage comparator to achieve a square wave output, in turn connected integrator triangle wave, and through the triangle wave - sine wave conversion circuit to see the sine wave, the desired signal.NI Multisim software combines intuitive capture and powerful simulation, an quickly, easily, efficiently for circuit design and verification. With NI Multisim, you can immediately create a complete component library circuitdiagram, and the use of 0 industry standard SPICE simulator to mimic circuit behavior. This design is the use of Multisim software in circuit diagram and carry out simulationKey words: power, waveform, comparator, an integrator, a converter circuit, Multisim目录1 设计任务---------------------------------------11.1 电路设计任务------------------------------11.2 电路设计要求------------------------------12正弦波、方波发生器的组成------------------------12.1 原理框图----------------------------------12.2 原理分析----------------------------------12.3 放大器功能及管脚图------------------------23 系统中各模块设计--------------------------------23.1方波-三角波-正弦波-------------------------23.1.1方波形仿真图-----------------------------43.1.2三角波仿真电路图以及仿真图---------------43.1.3正弦波仿真图-----------------------------63.1.4实验设计电路图---------------------------63.1.5实验电路PCB图---------------------------73.1.6参数设计---------------------------------73.2元器件型号---------------------------------94 电路调试---------------------------------------104.1 安装正弦波、方波发生器- ------------------134.2调试正弦波、方波发生器---------------------134.3调试结果展示------------------------------134.3.1方波实验波形图--------------------------114.3.2三角波实验波形图------------------------114.3.3正弦波实验波形图------------------------124.3.4实际电路图及实物图展示------------------124.4性能指标测量与误差分析--------------------135 实验总结--------------------------------------13谢辞、参考文献-----------------------------------14一设计任务1.1 任务设计制作一个方波-三角波-正弦波发生器。
基于LM324的方波、三角波、正弦波发生器(含原理图)讲解
课程设计(论文)说明书题目：方波、三角波、正弦波发生器院（系）：专业：学生姓名：学号：指导教师：职称：2012年12 月 5 日摘要本文通过介绍一种电路的连接，实现函数发生器的基本功能。
将其接入电源，并通过在显示器上观察波形及数据，得到结果。
电压比较器实现方波的输出，又连接积分器得到三角波，并通过差分放大器电路得到正弦波，得到想要的信号。
NI Multisim 软件结合了直观的捕捉和功能强大的仿真，能过快速、轻松、高效地对电路进行设计和验证。
凭借NI Multisim ，你可以立即创建具有完整组件库的电路图，并利用0工业标准SPICE模拟器模仿电路行为。
本设计就是利用Multisim软件进行电路图的绘制并进行仿真。
关键词：电源、波形、比较器、积分器、MultisimAbstractThis paper introduces a circuit connection, to achieve the basic functions of function generator. Their access to power, and through the display of waveform and data, and get the result.A voltage comparator to achieve a square wave output, in turn connected integrator triangle wave, and through the triangle wave - sine wave conversion circuit to see the sine wave, the desired signal.NI Multisim software combines intuitive capture and powerful simulation, an quickly, easily, efficiently for circuit design and verification. With NI Multisim, you can immediately create a complete component library circuitdiagram, and the use of 0 industry standard SPICE simulator to mimic circuit behavior. This design is the use of Multisim software in circuit diagram and carry out simulationKey words: power, waveform, comparator, an integrator, a converter circuit, Multisim目录1 设计任务---------------------------------------11.1 电路设计任务------------------------------11.2 电路设计要求------------------------------12正弦波、方波发生器的组成------------------------12.1 原理框图----------------------------------12.2 原理分析----------------------------------12.3 放大器功能及管脚图------------------------23 系统中各模块设计--------------------------------23.1方波-三角波-正弦波-------------------------23.1.1方波形仿真图-----------------------------43.1.2三角波仿真电路图以及仿真图---------------43.1.3正弦波仿真图-----------------------------63.1.4实验设计电路图---------------------------63.1.5实验电路PCB图---------------------------73.1.6参数设计---------------------------------73.2元器件型号---------------------------------94 电路调试---------------------------------------104.1 安装正弦波、方波发生器- ------------------134.2调试正弦波、方波发生器---------------------134.3调试结果展示------------------------------134.3.1方波实验波形图--------------------------114.3.2三角波实验波形图------------------------114.3.3正弦波实验波形图------------------------124.3.4实际电路图及实物图展示------------------124.4性能指标测量与误差分析--------------------135 实验总结--------------------------------------13谢辞、参考文献-----------------------------------14一设计任务1.1 任务设计制作一个方波-三角波-正弦波发生器。
基于LM324的方波、三角波、正弦波发生器(含原理图)讲解
课程设计(论文)说明书题目：方波、三角波、正弦波发生器院（系）：专业：学生姓名：学号：指导教师：职称：2012年12 月 5 日摘要本文通过介绍一种电路的连接，实现函数发生器的基本功能。
将其接入电源，并通过在显示器上观察波形及数据，得到结果。
电压比较器实现方波的输出，又连接积分器得到三角波，并通过差分放大器电路得到正弦波，得到想要的信号。
NI Multisim 软件结合了直观的捕捉和功能强大的仿真，能过快速、轻松、高效地对电路进行设计和验证。
凭借NI Multisim ，你可以立即创建具有完整组件库的电路图，并利用0工业标准SPICE模拟器模仿电路行为。
本设计就是利用Multisim软件进行电路图的绘制并进行仿真。
关键词：电源、波形、比较器、积分器、MultisimAbstractThis paper introduces a circuit connection, to achieve the basic functions of function generator. Their access to power, and through the display of waveform and data, and get the result.A voltage comparator to achieve a square wave output, in turn connected integrator triangle wave, and through the triangle wave - sine wave conversion circuit to see the sine wave, the desired signal.NI Multisim software combines intuitive capture and powerful simulation, an quickly, easily, efficiently for circuit design and verification. With NI Multisim, you can immediately create a complete component library circuitdiagram, and the use of 0 industry standard SPICE simulator to mimic circuit behavior. This design is the use of Multisim software in circuit diagram and carry out simulationKey words: power, waveform, comparator, an integrator, a converter circuit, Multisim目录1 设计任务---------------------------------------11.1 电路设计任务------------------------------11.2 电路设计要求------------------------------12正弦波、方波发生器的组成------------------------12.1 原理框图----------------------------------12.2 原理分析----------------------------------12.3 放大器功能及管脚图------------------------23 系统中各模块设计--------------------------------23.1方波-三角波-正弦波-------------------------23.1.1方波形仿真图-----------------------------43.1.2三角波仿真电路图以及仿真图---------------43.1.3正弦波仿真图-----------------------------63.1.4实验设计电路图---------------------------63.1.5实验电路PCB图---------------------------73.1.6参数设计---------------------------------73.2元器件型号---------------------------------94 电路调试---------------------------------------104.1 安装正弦波、方波发生器- ------------------134.2调试正弦波、方波发生器---------------------134.3调试结果展示------------------------------134.3.1方波实验波形图--------------------------114.3.2三角波实验波形图------------------------114.3.3正弦波实验波形图------------------------124.3.4实际电路图及实物图展示------------------124.4性能指标测量与误差分析--------------------135 实验总结--------------------------------------13谢辞、参考文献-----------------------------------14一设计任务1.1 任务设计制作一个方波-三角波-正弦波发生器。
基于LM324的方波、三角波、正弦波发生器(含原理图)讲解
课程设计(论文)说明书题目：方波、三角波、正弦波发生器院（系）：专业：学生姓名：学号：指导教师：职称：2012年12 月 5 日摘要本文通过介绍一种电路的连接，实现函数发生器的基本功能。
将其接入电源，并通过在显示器上观察波形及数据，得到结果。
电压比较器实现方波的输出，又连接积分器得到三角波，并通过差分放大器电路得到正弦波，得到想要的信号。
NI Multisim 软件结合了直观的捕捉和功能强大的仿真，能过快速、轻松、高效地对电路进行设计和验证。
凭借NI Multisim ，你可以立即创建具有完整组件库的电路图，并利用0工业标准SPICE模拟器模仿电路行为。
本设计就是利用Multisim软件进行电路图的绘制并进行仿真。
关键词：电源、波形、比较器、积分器、MultisimAbstractThis paper introduces a circuit connection, to achieve the basic functions of function generator. Their access to power, and through the display of waveform and data, and get the result.A voltage comparator to achieve a square wave output, in turn connected integrator triangle wave, and through the triangle wave - sine wave conversion circuit to see the sine wave, the desired signal.NI Multisim software combines intuitive capture and powerful simulation, an quickly, easily, efficiently for circuit design and verification. With NI Multisim, you can immediately create a complete component library circuitdiagram, and the use of 0 industry standard SPICE simulator to mimic circuit behavior. This design is the use of Multisim software in circuit diagram and carry out simulationKey words: power, waveform, comparator, an integrator, a converter circuit, Multisim目录1 设计任务---------------------------------------11.1 电路设计任务------------------------------11.2 电路设计要求------------------------------12正弦波、方波发生器的组成------------------------12.1 原理框图----------------------------------12.2 原理分析----------------------------------12.3 放大器功能及管脚图------------------------23 系统中各模块设计--------------------------------23.1方波-三角波-正弦波-------------------------23.1.1方波形仿真图-----------------------------43.1.2三角波仿真电路图以及仿真图---------------43.1.3正弦波仿真图-----------------------------63.1.4实验设计电路图---------------------------63.1.5实验电路PCB图---------------------------73.1.6参数设计---------------------------------73.2元器件型号---------------------------------94 电路调试---------------------------------------104.1 安装正弦波、方波发生器- ------------------134.2调试正弦波、方波发生器---------------------134.3调试结果展示------------------------------134.3.1方波实验波形图--------------------------114.3.2三角波实验波形图------------------------114.3.3正弦波实验波形图------------------------124.3.4实际电路图及实物图展示------------------124.4性能指标测量与误差分析--------------------135 实验总结--------------------------------------13谢辞、参考文献-----------------------------------14一设计任务1.1 任务设计制作一个方波-三角波-正弦波发生器。
lm358正弦波方波三角波产生电路
lm358正弦波方波三角波产生电路LM358是一种双通道运算放大器，具有低功耗和宽电源电压范围等特点，非常适合用于信号处理、滤波以及波形生成电路。
在本文中，我们将针对LM358正弦波、方波和三角波产生电路展开探讨，并提供详细的电路设计原理和实现步骤。
1. LM358正弦波产生电路正弦波产生电路是一种基本的波形生成电路，能够产生具有稳定幅值和频率的正弦波信号。
使用LM358运算放大器和一些基本的无源元件，我们可以设计出简单而稳定的正弦波产生电路。
我们需要通过一个RC 网络将运算放大器配置为反馈振荡电路。
通过调整RC网络的参数，可以实现所需频率的正弦波输出。
需要注意的是，为了稳定输出的幅值和频率，我们需要精心选择和调整电阻和电容的数值。
2. LM358方波产生电路方波产生电路是一种能够生成具有固定占空比和频率的方波信号的电路。
使用LM358运算放大器和几个简单的元件，我们可以设计出稳定的方波产生电路。
我们可以将LM358配置为比较器，通过设置阈值电压和反馈电阻，可以实现所需频率和占空比的方波输出。
需要注意的是，选择合适的电阻和电容数值，可以使得方波输出的上升和下降沿更加陡峭。
3. LM358三角波产生电路与正弦波和方波不同，三角波产生电路能够生成具有线性变化斜率的三角波信号。
同样地，我们可以利用LM358运算放大器和几个简单的元件设计出稳定的三角波产生电路。
我们可以将LM358配置为积分放大器，通过输入一个方波信号，并将其积分，可以得到具有线性变化斜率的三角波输出。
调整输入方波的频率和幅值，可以进一步调整三角波输出的频率和幅值。
总结回顾通过对LM358正弦波、方波和三角波产生电路的探讨，我们可以看到LM358作为运算放大器在波形生成电路中的灵活性和高性能。
通过精心设计和调整，我们可以实现稳定、精确和灵活的波形输出。
值得一提的是，LM358产生的波形信号可以应用于各种信号处理和波形调制电路中，具有广泛的应用前景。
正弦波-方波-三角波产生电路
正弦波-方波-三角波产生电路综述：正弦波、方波和三角波是按照不同波形的原理产生的电路。
此外，它们之间也存在着共同点，例如，它们都是复用的技术，均可利用振荡电路来产生多种波形。
本文旨在介绍正弦波、方波和三角波的电路原理，以及它们之间的异同点。
一、正弦波产生电路原理正弦波的产生原理，可以是指振荡电路的基本原理，或者是采用某种数字信号处理方法产生出来的。
振荡电路就是利用低压脉冲充电器充电电容，再将电容中的电荷引到另一个电荷；反复循环这个过程，便可形成一种“弹簧”式的脉冲振荡，从而形成正弦波。
按照数字信号处理的原理，把波形的高和低电压写入某种字段，用现有的处理器进行转换，便可以生成正弦波。
方波的产生电路利用了一种特殊的振荡电路来实现，它主要由四部分组成：加法->正弦波发生器->交织多路反馈网络、平衡多路反馈网络。
正弦波发生器可以产生必须控制电压大小，频率和起点电压起点（最低电压和最高电压）的正弦波；交织多路反馈网络用来调节正弦波的峰峰电压；平衡多路反馈网络则用来消除正弦波的一半电压，形成方波。
三角波产生电路也是基于共oscilla tor振荡原理实现，它利用振荡器来实现，只需改变振荡器的结构即可产生三角波。
比如，采用增益电子管、三极管和整流电路组成的振荡器，在控制调节的过程中，可以产生不同类型的振荡，从而得到完美的三角波。
四、正弦-方-三角波的异同点同点：三者都可以通过振荡电路或数字信号处理来产生。
不同点：（1）振荡电路原理上，正弦波是由低压脉冲电路充放电，产生弹性振荡；方波是利用加法/正弦/交织/反平衡振荡电路来完成；而三角波则需要增益电子管、三极管和整流电路组成振荡器，控制调节获取完美的三角波。
（2）如果以数字信号处理来产生各类波形，则不存在性质上的差别，就是利用现有的处理器，把波形的高和低电压写入某种字段，进行转换，即可产生对应的波形。
本文对正弦-方-三角波的产生电路及其异同点进行了简要说明。
正弦波-方波-三角波发生电路设计
东华理工大学长江学院课程设计报告正弦波-方波-三角波发生电路设计学生姓名:专业：班级：指导教师：正弦波-方波-三角波发生电路设计函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。
根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件(如低频信号函数发生器S101全部采用晶体管)，也可以采用集成电路(如单片函数发生器模块8038)。
为进一步掌握电路的基本理论及实验调试技术，本课题采用由集成运算放大器与积分电路共同组成的正弦波—方波—三角波函数发生器的设计方法。
产生正弦波、方波、三角波的方案有多种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波；也可以首先产生正弦波，再将正弦波变成方波-三角波或将方波变成三角波等等。
本课题采用先产生正弦波，再将方波变换成三角波的电路设计方法，本课题中函数发生器电路组成框图如下所示：由比较器和积分器组成正弦波产生电路，比较器输出的方波经积分器得到三角波，目录1、正弦波发生器 (3)2、方波发生器 (4)3、三角波发生器 (7)4、正弦波-方波-三角波发生器 (9)5、总电路图、元器件清单 (10)6、心得体会及参考文献 (11)简述：方波、正弦波、三角波是电子电路中经常用到的信号，设计一个正弦波-方波-三角波发生电路。
具体技术要求如下：（1）正弦波-方波-三角波的频率在100Hz-20KHz范围内连续可调；（2）正弦波和方波的信输出幅度为6V，三角波的输出幅度在0-2V之间连续可调；正弦波的失真度r5%；（4）设计上述电路工作所需的直流稳压电源电路。
使用仪器及测量仪表：选用元器件（1）.集成运放F007（a741）;(2)稳压及开关二极管；（3）电阻、电容、电位器若干。
测量仪表（1）直流稳压电源；（2）示波器；（3）万用表（4）频率计（5）交流电压表一、正弦波发生器其振荡频率为1kHz。
方波三角波正弦波产生电路ppt课件
实体电路板
路板只需把元件对照电路图对 号入座插入电路板中，留意正负极 不要插反了。
焊接电路
焊接电路板需求留意:①.检查元件能否安顿正确，特别是极性 不要装错。
②.焊接时间不要过长，容易损坏元器件。 ③.检查能否短路，虚焊等。
调试
调试方法： 〔1〕静态调试 用万用表主要是蜂鸣档对电路板进展静态测试，目的主要是为 了防止虚焊或者漏焊。 〔2〕动态测试 静态调试没有问题之后方可以到实验室进展动态测试，要留意 直流电源的接入方法。 动态测试要逐渐伐节，先测试方波的幅值，输出波形频率范围 等。再对三角波正弦波进展相应的调试。然后对电路进展动态 测试。主要是测试方波、三角波、正弦波的振荡频率的调理范 围。留意用示波器丈量幅值必需把一切的微调都调到顺时针顶 端。在丈量之前必需把波形先调好，只需在波形不失真的情况 下才干丈量参数，否那么所测数据没有任何意义。
原理图
第一部分：将直流电经过 同相滞回比较电路和积分 电路分别转换为方波和三 角波。
方框图
第二部分：三角波经滤 波电路转换为正弦波。
电路分析
1．任务原理：由555定时器组成的多 谐振荡器产生方波，然后由积分电 路将方波转化为三角波，最后用低 通滤波器将方波转化为正弦波，但 这样的输出将呵斥负载的输出正弦 波波形变形，由于负载的变动将拉 动波形的崎变。
元件引见
实物
简介：NE555是属于555系列的计时IC的其中的一种型号， 555系列IC的接脚功能及运用都是相容的，只是型号不同的 因其价钱不同其稳定度、省电、可产生的振荡频率也不大一 样；而555是一个用途很广且相当普遍的计时IC，只需少数 的电阻和电容，便可产生数位电路所需的各种不同频率之脉 波讯号。
由555定时器组成的多谐振荡器产生方波然后由积分电路将方波转化为三角波最后用低通滤波器将方波转化为正弦波但这样的输出将呵斥负载的输出正弦波波形变形由于负载的变动将拉动波形的崎变
