Multisim9泰克仿真数字示波器的使用方法.
数字示波器使用方法
数字示波器使用方法
数字示波器是一种用于观察电子信号波形的仪器，它可以帮助工程师和技术人员快速准确地分析电路中的电压信号。
本文将介绍数字示波器的基本使用方法，帮助您更好地掌握这一重要的仪器。
首先，使用数字示波器前需要确保设备连接正确。
将被测信号的输入端连接到示波器的输入端，确保极性正确，避免短路或损坏设备。
接下来，打开示波器并调整垂直和水平控制，使波形在屏幕上清晰可见。
调整示波器的垂直控制，可以改变波形的幅度，使波形在屏幕上占据适当的空间。
同时，可以调整示波器的水平控制，改变波形在时间轴上的位置，以便观察特定时间段内的波形变化。
另外，数字示波器还具有触发功能，可以帮助用户捕获特定条件下的波形。
通过调整触发控制，可以设置触发的电压水平、触发的边沿类型和触发的通道，以确保捕获到所需的波形。
在观察波形时，可以利用示波器的测量功能对波形进行分析。
示波器可以测量波形的频率、周期、峰峰值、均值等参数，帮助用户更全面地了解电路中的信号特性。
此外，数字示波器还具有存储和回放功能，可以将观察到的波形保存下来，以便后续分析和比较。
通过存储和回放功能，用户可以更方便地对波形进行详细的分析和研究。
最后，在使用完数字示波器后，需要注意关闭设备并将连接线缠绕整齐，以确保设备的安全和整洁。
另外，定期对数字示波器进行校准和维护，以保证其测量的准确性和稳定性。
总之，数字示波器是一种非常重要的电子测量仪器，掌握其基本使用方法对于工程师和技术人员来说至关重要。
通过本文的介绍，希望能够帮助您更好地理解和应用数字示波器，提高工作效率和准确性。
新手工程师必看泰克数字示波器使用方法
整触发电平等。
若初步检查无问题，则进入下一步，检 查示波器各功能模块是否正常工作，如 通道、触发、采样等。
排查完成后，再次检查示波器是否正常 工作，若问题仍未解决，则考虑联系专 业维修人员进行进一步检修。
实用故障排除技巧总结
熟悉示波器基本操作
04
测量参数设置与调整技巧
垂直系统设置
03
通道耦合
垂直灵敏度
选择适当的通道耦合方式 （AC/DC/GND），以便正确显示信号。 对于交流信号，选择AC耦合可以消除直流 分量；对于直流信号，选择DC耦合。
调整垂直灵敏度（V/div）以适应信号幅 度，确保信号在屏幕上的完整显示。过小 的灵敏度可能导致信号截断，过大的灵敏 度则可能使信号细节难以观察。
THANKS
触发电平调整
调整触发电平以确保示波器在信号的合适位置触发。触发电平过高可能导致示波器无法 触发，触发电平过低则可能导致误触发。
05
高级功能应用实例分析
FFT频谱分析功能应用
FFT功能介绍
FFT（快速傅里叶变换）是一种将时域信号转换为频域信号的算法，通过FFT分析，可以直观地观察信号的频率成分和幅 度。
边缘触发
适用于大多数通用信号测试，可稳定触 发并捕获信号波形。
脉宽触发
针对特定脉宽范围的信号进行测试，提 高测试效率。
欠幅/过幅触发
用于检测信号幅度异常，便于故障排查。
பைடு நூலகம்逻辑触发
支持复杂的逻辑组合触发条件，满足复 杂数字电路的测试需求。
强大数据处理能力
01
02
波形数学运算
泰克数字示波器支持多种波形 数学运算功能，如加法、减法、 乘法、除法等，方便工程师对 信号进行进一步处理和分析。
MultiSIM9介绍和虚拟仪器使用
Multisim 9基本操作Multisim 9是IIT 公司推出Multisim 2001之后的Multisim 最新版本（06年底又发布最新的版本Multisim10）。
Multisim 9提供了全面集成化的设计环境，完成从原理图设计输入、电路仿真分析到电路功能测试等工作。
当改变电路连接或改变元件参数，对电路进行仿真时，可以清楚地观察到各种变化对电路性能的影响 。
Multisim 9基本操作1.1.1 基本界面1.1.2 文件基本操作与Windows 常用的文件操作一样，Multisim9中也有：New--新建文件、Open--打开文件、Save--保存文件、Save As--另存文件、Print--打印文件、Print Setup--打印设置和Exit--退出等相关的文件操作。
以上这些操作可以在菜单栏File 子菜单下选择命令，也可以应用快捷键或工具栏的图标进行快捷操作。
1.1.3 元器件基本操作常用的元器件编辑功能有：90 Clockwise--顺时针旋转90、90 CounterCW--逆时针旋转90、Flip Horizontal--水平翻转、Flip Vertical--垂直翻转、Component Properties--元件属性等。
这些操作可以在菜单栏Edit 子菜单下选择命令，也可以应用快捷键进行快捷操作。
仿真电源开关 菜单栏 工具栏元器件栏 仪器仪表栏电路工作区状态栏原始图像顺时针旋转90逆时针旋转90水平翻转垂直翻转1.1.4 文本基本编辑对文字注释方式有两种：直接在电路工作区输入文字或者在文本描述框输入文字，两种操作方式有所不同1. 电路工作区输入文字单击Place / Text命令或使用Ctrl+T快捷操作，然后用鼠标单击需要输入文字的位置，输入需要的文字。
用鼠标指向文字块，单击鼠标右键，在弹出的菜单中选择Color命令，选择需要的颜色。
双击文字块，可以随时修改输入的文字。
multisim示波器的使用方法
共基极放大器电子仿真软件MultiSIM 9中的虚拟示波器使用方法默认分类??2009-04-11 12:59 ??阅读330???评论0?字号：大? 中? 小? 在电子仿真软件MultiSIM 9中，除了虚拟双踪示波器和虚拟四踪示波器以外，还有两台高性能的先进示波器，它们分别是：跨国“安捷伦”公司的虚拟示波器“Agilent54622D”和美国“泰克”公司的虚拟数字存贮示波器“TektronixTDS202 4”。
本刊06年第五期曾对Multisim7中的安捷伦虚拟示波器设置和显示有过简单介绍，读者可以参阅该文相关内容。
本文主要介绍安捷伦虚拟示波器的一些特殊其它功能和美国“泰克”公司的虚拟数字存贮示波器这两台高档次的示波器使用方法。
一、安捷伦虚拟示波器“Agilent54622D”的使用方法举例????? Agilent54622D虚拟示波器的带宽为100MHz，具有两个模拟通道和16个逻辑通道。
图一是它的放大面板图，它的各个开关、按钮及旋钮的排列和调节都和实物仪器完全一样，我们在自己的电脑里也能享受到使用高档次测量仪器的愉悦，且没有损坏仪器的担忧。
??????????? 图一一、显示基本波形操作(这里以模拟通道1为例说明)????? 首先在电子仿真软件MultiSIM 9电子平台上调出安捷伦虚拟函数信号发生器和安捷伦虚拟示波器各一台。
并按图二连好电路；双击安捷伦虚拟函数信号发生器图标“XFG1”打开电源开关，不作任何设置使用它的默认值，即：频率1kHz，幅值100mVpp的正弦波(可参阅上期介绍)。
????????? 图二????? 然后双击安捷伦虚拟示波器图标“XSC1”，打开它的电源开关，见图一中鼠标手指所示。
打开仿真开关，这时可以从安捷伦虚拟示波器屏幕上看到一条水平细红线。
在放大面板处于当前窗口的前提下，将鼠标移至“Y轴量程调节”旋钮上呈手指状，或按住鼠标左键向逆时针方向转；或连续点击键盘上的“↑”键都可以逐渐放大正弦波信号幅度，且屏幕上方“Y轴量程调节指示”数字在减小；将鼠标移至“X轴时间调节”旋钮上呈手指状，或按住鼠标左键向逆时针方向转；或连续点击键盘上的“↑”键都可以使正弦波信号展宽，且屏幕上方“X轴时间量程指示”数字在减小；将鼠标移至屏幕左下角“波形亮度调节”(也可认为是在调整聚焦)旋钮上呈手指状，或按住鼠标左键向顺时针方向转；或连续点击键盘上的“↓”键都可以逐渐加粗正弦波信号波形；将鼠标移至屏幕左下角“Y轴移位调节”旋钮上呈手指状，或按住鼠标左键向顺时针方向转；或连续点击键盘上的“↓”键都可以将正弦波向下移动，相当于真实示波器的Y轴移位旋钮；经以上调整结果，从屏幕上可以看到如图三所示波形，从图上我们通过屏幕上方显示的数据可以读出1kHz正弦波的周期是1mS、幅度为100mV，与安捷伦虚拟函数信号发生器设置相符，波形中心离开X轴为50mV，屏幕上的波形已被适当加粗。
数字示波器使用方法

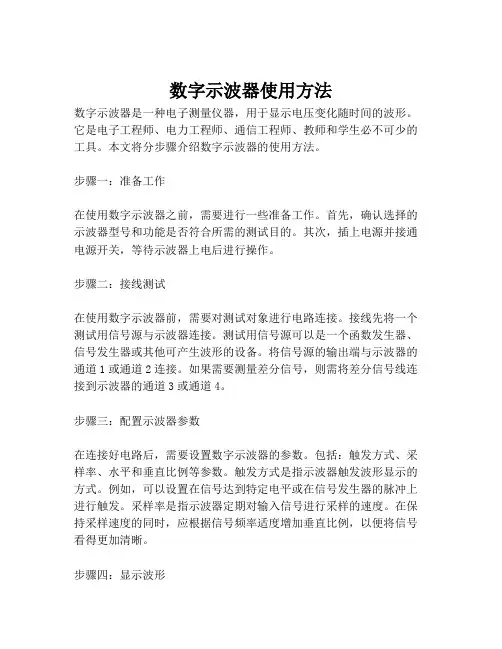

数字示波器使用方法数字示波器是一种电子测量仪器，用于显示电压变化随时间的波形。
它是电子工程师、电力工程师、通信工程师、教师和学生必不可少的工具。
本文将分步骤介绍数字示波器的使用方法。
步骤一：准备工作在使用数字示波器之前，需要进行一些准备工作。
首先，确认选择的示波器型号和功能是否符合所需的测试目的。
其次，插上电源并接通电源开关，等待示波器上电后进行操作。
步骤二：接线测试在使用数字示波器前，需要对测试对象进行电路连接。
接线先将一个测试用信号源与示波器连接。
测试用信号源可以是一个函数发生器、信号发生器或其他可产生波形的设备。
将信号源的输出端与示波器的通道1或通道2连接。
如果需要测量差分信号，则需将差分信号线连接到示波器的通道3或通道4。
步骤三：配置示波器参数在连接好电路后，需要设置数字示波器的参数。
包括：触发方式、采样率、水平和垂直比例等参数。
触发方式是指示波器触发波形显示的方式。
例如，可以设置在信号达到特定电平或在信号发生器的脉冲上进行触发。
采样率是指示波器定期对输入信号进行采样的速度。
在保持采样速度的同时，应根据信号频率适度增加垂直比例，以便将信号看得更加清晰。
步骤四：显示波形设置好示波器的参数后，就可以显示测试信号的波形了。
触发条件满足后，示波器会显示完整的波形（取决于设置的视窗大小）。
如果需要更精细的波形，可以通过改变垂直和水平比例进行调整。
此时，用户可以逐渐放大、移动和调整波形使其达到最优。
步骤五：保存和记录数据数字示波器可以保存测量数据以便后续使用。
可以通过USB接口或其他存储设备将数据保存到U盘或电脑上。
数据还可以作为图片或文档附加给其他用户。
在使用数字示波器时，需要注意安全事项，例如使用直流耦合模式或分离信号等级地面电阻等技术以最小化对被测电路或设备的干扰。
本文介绍了数字示波器的使用步骤。
通过这些步骤，用户可以轻松读取测量结果并生成数据记录。
数字示波器是一个强大而易于使用的工具，它可以帮助用户提高工作效率，提高工作质量。
multisim示波器的使用方法
共基极放大器电子仿真软件MultiSIM 9中的虚拟示波器使用方法默认分类 2009-04-11 12:59 阅读330 评论0字号：大中小在电子仿真软件MultiSIM 9中，除了虚拟双踪示波器和虚拟四踪示波器以外，还有两台高性能的先进示波器，它们分别是：跨国“安捷伦”公司的虚拟示波器“Agilent54622D”和美国“泰克”公司的虚拟数字存贮示波器“TektronixTDS2024”。
本刊06年第五期曾对Multisim7中的安捷伦虚拟示波器设置和显示有过简单介绍，读者可以参阅该文相关内容。
本文主要介绍安捷伦虚拟示波器的一些特殊其它功能和美国“泰克”公司的虚拟数字存贮示波器这两台高档次的示波器使用方法。
一、安捷伦虚拟示波器“Agilent54622D”的使用方法举例Agilent54622D虚拟示波器的带宽为100MHz，具有两个模拟通道和16个逻辑通道。
图一是它的放大面板图，它的各个开关、按钮及旋钮的排列和调节都和实物仪器完全一样，我们在自己的电脑里也能享受到使用高档次测量仪器的愉悦，且没有损坏仪器的担忧。
图一一、显示基本波形操作(这里以模拟通道1为例说明)首先在电子仿真软件MultiSIM 9电子平台上调出安捷伦虚拟函数信号发生器和安捷伦虚拟示波器各一台。
并按图二连好电路；双击安捷伦虚拟函数信号发生器图标“XFG1”打开电源开关，不作任何设置使用它的默认值，即：频率1kHz，幅值100mVpp的正弦波(可参阅上期介绍)。
图二然后双击安捷伦虚拟示波器图标“XSC1”，打开它的电源开关，见图一中鼠标手指所示。
打开仿真开关，这时可以从安捷伦虚拟示波器屏幕上看到一条水平细红线。
在放大面板处于当前窗口的前提下，将鼠标移至“Y轴量程调节”旋钮上呈手指状，或按住鼠标左键向逆时针方向转；或连续点击键盘上的“↑”键都可以逐渐放大正弦波信号幅度，且屏幕上方“Y轴量程调节指示”数字在减小；将鼠标移至“X轴时间调节”旋钮上呈手指状，或按住鼠标左键向逆时针方向转；或连续点击键盘上的“↑”键都可以使正弦波信号展宽，且屏幕上方“X轴时间量程指示”数字在减小；将鼠标移至屏幕左下角“波形亮度调节”(也可认为是在调整聚焦)旋钮上呈手指状，或按住鼠标左键向顺时针方向转；或连续点击键盘上的“↓”键都可以逐渐加粗正弦波信号波形；将鼠标移至屏幕左下角“Y轴移位调节”旋钮上呈手指状，或按住鼠标左键向顺时针方向转；或连续点击键盘上的“↓”键都可以将正弦波向下移动，相当于真实示波器的Y轴移位旋钮；经以上调整结果，从屏幕上可以看到如图三所示波形，从图上我们通过屏幕上方显示的数据可以读出1kHz正弦波的周期是1mS、幅度为100mV，与安捷伦虚拟函数信号发生器设置相符，波形中心离开X轴为50mV，屏幕上的波形已被适当加粗。
数字示波器使用操作流程
数字示波器使用操作流程数字示波器是一种常用的电子测量仪器，用于观察和分析电子信号的波形和幅度。
它广泛应用于电子工程、通信、医疗等领域。
本文将介绍数字示波器的使用操作流程，以帮助读者更好地了解和使用该设备。
1. 连接示波器首先，将示波器的电源插头插入电源插座，确保电源供应正常。
然后，将待测信号的探头连接到示波器的输入通道上。
一般来说，探头的接地线连接到信号的共地点，探头的探测端则连接到待测信号的测量点。
注意，示波器的输入通道和探头需要正确匹配，以避免信号失真或损坏设备。
2. 调整示波器设置打开示波器的电源开关后，待机一段时间，使示波器的电路稳定。
然后，根据需要调整示波器的基本设置。
这些设置可以根据具体的测量要求进行调整，包括触发模式、时间/幅度比例、水平/垂直缩放等。
触发模式用于选择触发信号的方式，一般有边沿触发、脉冲触发等多种模式可选。
时间/幅度比例用于调整显示波形的时间和幅度尺度，以便更清晰地观察波形特征。
3. 获取波形根据需要对待测信号进行观察和分析。
示波器可以实时显示信号的波形，可以通过调整时间/幅度比例和触发模式等设置来完善观察效果。
同时，示波器还可以进行波形捕获，以便后续的数据分析和处理。
在获取波形过程中，需要注意信号的频率范围和幅度，以免超过示波器的测量范围。
4. 数据分析和处理获取波形后，可以进行数据分析和处理。
示波器提供了多种功能和工具，用于对波形进行测量、计算、描绘等操作，以实现对信号特性的深入分析。
同时，示波器还可以保存波形数据并导出为其他文件格式，以便于后续的数据处理和共享。
5. 断开连接和关闭示波器在使用完成后，首先断开待测信号的连接，再将示波器的电源插头从电源插座上拔出，确保设备安全。
然后，关闭示波器的电源开关。
此外，还可以清理和维护示波器，保持设备的良好状态。
总结：数字示波器是一种重要的电子测量仪器，掌握其使用操作流程对于电子工程师和相关专业人员来说十分重要。
本文简要介绍了数字示波器的使用操作流程，包括连接示波器、调整示波器设置、获取波形、数据分析和处理以及断开连接和关闭示波器等步骤。
数字示波器的使用方法
数字示波器的使用方法
数字示波器的使用方法
数字示波器是一种非常重要的测试仪器，它可以快速准确地测量电子电路中的模拟信号。
它可以测量多种类型的信号，包括直流电压、交流电压、频率、周期、脉冲等。
数字示波器具有很高的灵敏度，可以检测信号的变化，并将其精确显示出来。
使用数字示波器之前，需要了解它的主要特性以及各种功能，以便正确使用它。
数字示波器一般都有一个屏幕，上面有一个控制面板，一般有四个控制旋钮：光标调整、通道选择、触发调整和单位调整。
首先，确定要测量的信号，然后找到相应的接口，将测量信号接入示波器，这通常是在“输入”端插入探头或者接入示波器自带的BNC连接器。
接下来，根据测量信号的属性，调整示波器的参数，这些参数包括：垂直放大器的增益，水平放大器的时间/频率，触发方式，以及选择不同的通道，等等。
当示波器参数设置完毕后，可以按照正常的操作步骤，开始测量信号。
通常，首先要将示波器的复位按钮拨到“复位”位置，然后按下触发按钮，使示波器开始工
作，随后会在屏幕上看到一条曲线，这就是测量信号的曲线。
如果想要更准确地测量信号，可以使用示波器的光标功能，通过拨动光标调整旋钮，可以控制光标的位置，从而获得信号的精确值，并可以根据需要调整示波器的参数，以获得更准确的测量值。
数字示波器还具有许多其他功能，比如对信号进行数字化处理，或者将信号标记为点、线、文本等，以帮助用户更好地分析信号。
以上就是数字示波器的使用方法，要想正确使用数字示波器，需要熟悉示波器的操作步骤，以及正确调整各种参数。
正确使用数字示波器，可以更好地测量信号，从而更好地检测和分析电子电路中的信号。
第一章 MultiSIM9介绍和虚拟仪器使用
第1章 Multisim 9基本操作Multisim 9是IIT 公司推出Multisim 2001之后的Multisim 最新版本（06年底又发布最新的版本Multisim10）。
Multisim 9提供了全面集成化的设计环境，完成从原理图设计输入、电路仿真分析到电路功能测试等工作。
当改变电路连接或改变元件参数，对电路进行仿真时，可以清楚地观察到各种变化对电路性能的影响 。
1.1 Multisim 9基本操作1.1.1 基本界面1.1.2 文件基本操作与Windows 常用的文件操作一样，Multisim9中也有：New--新建文件、Open--打开文件、Save--保存文件、Save As--另存文件、Print--打印文件、Print Setup--打印设置和Exit--退出等相关的文件操作。
以上这些操作可以在菜单栏File 子菜单下选择命令，也可以应用快捷键或工具栏的图标进行快捷操作。
1.1.3 元器件基本操作常用的元器件编辑功能有：90 Clockwise--顺时针旋转90︒、90 CounterCW--逆时针旋转90︒、Flip Horizontal--水平翻转、Flip Vertical--垂直翻转、Component Properties--元件属性等。
这些操作可以在菜单栏Edit 子菜单下选择命令，也可以应用快捷键进行快捷操作。
工具栏元器件栏 状态栏原始图像顺时针旋转90︒逆时针旋转90︒水平翻转垂直翻转1.1.4 文本基本编辑对文字注释方式有两种：直接在电路工作区输入文字或者在文本描述框输入文字，两种操作方式有所不同1. 电路工作区输入文字单击Place / Text命令或使用Ctrl+T快捷操作，然后用鼠标单击需要输入文字的位置，输入需要的文字。
用鼠标指向文字块，单击鼠标右键，在弹出的菜单中选择Color命令，选择需要的颜色。
双击文字块，可以随时修改输入的文字。
2. 文本描述框输入文字利用文本描述框输入文字不占用电路窗口，可以对电路的功能、实用说明等进行详细的说明，可以根据需要修改文字的大小和字体。
MultiSim9操作说明
Multisim 2001 使用简介Multisim是Interactive Image Technologies (Electronics Workbench)公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
为适应不同的应用场合，Multisim推出了许多版本，用户可以根据自己的需要加以选择。
在本书中将以教育版为演示软件，结合教学的实际需要，简要地介绍该软件的概况和使用方法，并给出几个应用实例。
第一节Multisim概貌软件以图形界面为主，采用菜单、工具栏和热键相结合的方式，具有一般Windows 应用软件的界面风格，用户可以根据自己的习惯和熟悉程度自如使用。
一、Multisim的主窗口界面。
启动Multisim 2001后，将出现如图1所示的界面。
界面由多个区域构成：菜单栏，各种工具栏，电路输入窗口，状态条，列表框等。
通过对各部分的操作可以实现电路图的输入、编辑，并根据需要对电路进行相应的观测和分析。
用户可以通过菜单或工具栏改变主窗口的视图内容。
二、菜单栏菜单栏位于界面的上方，通过菜单可以对Multisim的所有功能进行操作。
不难看出菜单中有一些与大多数Windows平台上的应用软件一致的功能选项，如File，Edit，View，Options，Help。
此外，还有一些EDA软件专用的选项，如Place，Simulation，Transfer以及Tool等。
1. File：File菜单中包含了对文件和项目的基本操作以及打印等命令。
Edit命令提供了类似于图形编辑软件的基本编辑功能，用于对电路图进行编辑。
3．View：通过View菜单可以决定使用软件时的视图，对一些工具栏和窗口进行控制。
4．Place：通过Place命令输入电路图。
5．Simulate通过Simulate菜单执行仿真分析命令。
电子仿真软件MultiSIM9中虚拟示波器的使用方法
电⼦仿真软件MultiSIM9中虚拟⽰波器的使⽤⽅法 在电⼦仿真软件MultiSIM9中，除了虚拟双踪⽰波器和虚拟四踪⽰波器以外，还有两台⾼性能的先进⽰波器，它们分别是：跨国“安捷伦”公司的虚拟⽰波器“Agilent54622D”和美国“泰克”公司的虚拟数字存储⽰波器“TektronixTDS2024”。
本刊2006年第5期曾对Multisim7中的安捷伦虚拟⽰波器设置和显⽰有过简单介绍，读者可以参阅该⽂相关内容。
本⽂主要介绍安捷伦虚拟⽰波器的⼀些其他特殊功能和泰克虚拟数字存储⽰波器这两台⾼档⽰波器的使⽤⽅法。
⼀、安捷伦虚拟⽰波器Agllent4822D 的使⽤⽅法举例 虚拟54622D 的带宽为100M Hz ，具有两个模拟通道和16个逻辑通道。
下图是它的放⼤⾯板图，它的各个开关、按钮及旋钮的排列和调节都和实物仪器完全⼀样，我们在⾃⼰的电脑⾥也能享受到使⽤⾼档测量仪器的愉悦，且没有损坏仪器的担忧。
1．显⽰基本波形(以模拟通道1为例) ⾸先在MultiSIM9电⼦平台上调出安捷伦虚拟函数信号发⽣器33120A和安捷伦虚拟⽰波器54622D各⼀台，按下图连好电路。
双击虚拟33120A图标“XFG1”打开电源开关，不作任何设置使⽤它的默认值，即：频率1kHz，幅值100mVpp的正弦波(可参阅上期⽂章)。
然后双击虚拟54622D图标“XSC1”，打开它的电源开关，如上图中⿏标⼿指所⽰。
打开仿真开关，这时可以从虚拟54622D屏幕上看到⼀条⽔平细红线。
在放⼤⾯板处于当前窗⼝的前提下，将⿏标移⾄“Y轴量程调节”旋钮上呈⼿指状，按住⿏标左键向逆时针⽅向转，或连续按键盘上的“↑”键都可以逐渐放⼤正弦波信号幅度，且屏幕上⽅“Y轴量程指⽰”数字在减⼩。
将⿏标移⾄“X轴时间调节”旋钮上呈⼿指状，按住⿏标左键向逆时针⽅向转，或连续按键盘上的“↑”键都可以使正弦波信号展宽，且屏幕上⽅“X轴时间量程指⽰”数字在减⼩。
数字示波器的使用流程
数字示波器的使用流程1. 简介数字示波器（Digital Oscilloscope）是一种广泛应用于电子实验室、生产测试和电路维修中的电子测量仪器。
它可以用来观察和分析电信号的振幅、频率、相位等特性，对于电路故障排除、信号分析和波形显示等方面非常有用。
2. 连接设备在使用数字示波器之前，需要确保正确连接设备。
以下是连接设备的基本步骤：1.将示波器通过USB或其他接口与电脑或控制台等主设备连接。
确保连接稳固并不松动。
2.使用适当的电缆将待测电路与示波器的输入通道连接。
在连接电缆时应注意正确匹配接口类型和电阻阻抗。
3. 打开示波器软件示波器通常配备相应的软件，用于控制和配置设备。
下面是打开示波器软件的一般步骤：1.运行示波器软件，通常可以在电脑的桌面或开始菜单中找到相应的图标。
2.如果示波器软件支持多个设备连接，选择相应的设备进行操作，或者等待软件自动识别并连接设备。
4. 配置示波器参数在开始无论是观察信号波形还是进行测量前，需要配置示波器的参数。
以下是一些常见的参数配置：1.设置时间基准：调整示波器的时间刻度，以便观察到所需的波形细节。
2.选择通道和通道配置：确定要测量的通道，并按照需要进行通道增益、偏移和耦合等设置。
3.触发设置：设置触发条件，如触发电平、边沿、触发源等，以确保示波器能够捕获到感兴趣的波形。
4.参数测量：根据需求选择并配置所需的测量参数，如电压、频率、占空比等。
5. 观察波形配置好示波器参数后，即可开始观察波形。
根据所需的信号特性和预期的波形形状，可以采取以下步骤：1.打开示波器的触发模式，以便在触发条件满足时捕获和显示波形。
2.调整示波器的参考电平和增益设置，以适应观察波形的幅度范围。
3.根据所需的时间分辨率，调整示波器的时间基准，以便能够清晰地观察到波形的细节。
4.观察并分析波形。
根据所需的测量和分析任务，可以使用示波器软件提供的工具和功能进行峰值测量、频谱分析等操作。
5.根据需要对波形进行截屏、保存或导出。
数字示波器操作说明书
数字示波器操作说明书一、简介数字示波器（以下简称示波器）是一种可显示电信号波形的测量仪器，用于观察和分析电路中的信号。
本操作说明书将详细介绍示波器的使用方法和注意事项。
二、功能概述示波器具有以下主要功能：1. 波形显示：示波器可以将输入信号的波形以图形的形式展示在屏幕上，方便用户观察。
2. 参数测量：示波器可以测量信号的频率、幅值、相位等参数，帮助用户进行信号分析。
3. 存储功能：示波器可以将测量到的波形数据存储在内部或外部存储设备中，方便用户后续处理和回顾。
三、操作步骤以下是示波器的操作步骤，您可以按照以下顺序进行操作：1. 连接信号源：将待测信号源通过正确的接口连接到示波器的输入端，确保信号源的输出符合示波器的输入要求。
2. 打开示波器：按下示波器的电源按钮，待示波器启动完成后，屏幕将显示初始界面。
3. 调整触发模式：示波器的触发模式可选择自动触发、单次触发或外部触发，根据需要调整触发模式。
4. 调整垂直尺度：根据待测信号的幅值范围，调节示波器的垂直尺度，使得信号在屏幕上能够完整显示。
5. 调整水平尺度：根据待测信号的时间范围，调节示波器的水平尺度，使得波形在屏幕上稳定显示。
6. 开始测量：按下示波器的开始测量按钮，示波器将开始捕捉并显示信号的波形。
7. 分析波形：观察波形并进行相关测量和分析，调整相应参数以满足需求。
8. 存储数据：如需保存波形数据，可将数据存储在示波器的内部存储器或外部存储设备中。
四、注意事项在使用示波器时，需要注意以下事项：1. 请按照正确的操作步骤进行操作，确保操作的准确性和安全性。
2. 当前操作涉及高压电路时，请确保断开电源并等待足够的放电时间后再进行操作，以免发生触电事故。
3. 示例中的操作仅供参考，实际操作中请结合具体设备和信号要求进行调整。
4. 避免示波器长时间暴露在高温、潮湿或有腐蚀性气体的环境中，以免影响示波器的性能。
5. 如遇到操作问题或设备故障，请及时与相关技术人员联系进行维修或更换。
Multisim9泰克仿真数字示波器的使用方法ppt课件
虚 拟 仪 器 的 使 用
3.14 泰克仿真数字示波器
泰克（Tektronix ）TDS2024数字存储示波器 是小型、轻便的台式测试仪器，可进行以地电压 为参考的测量。泰克TDS2024数字示波器具有4 个测量信道，每个信道带宽均为200MHz，测量 取样速率为2GS/s；使用彩色LCD显示屏；具有 上下文相关的帮助系统；可以自动设置菜单；具 有双时基和带读数的光标；可进行11种自动测量； 具有脉冲宽度触发能力、能进行触发频率读数； 能对测量数据和波形进行存储和存储设置；可对 测试变量进行持续显示等。
电路设计入门 Multisim 9 .
chz634187
第3章
虚 拟 仪 器 的 使 用
单击自动设置按钮，屏幕显示出黄、蓝两条正弦 波形后，将运行开关关闭。
电路设计入门 Multisim 9 .
chz634187
ห้องสมุดไป่ตู้
第3章
虚 拟 仪 器 的 使 用
按下“MEASURE”菜单按钮，屏幕右侧显示 出MEASURE菜单。
再按第1个选项按钮，显示 “CH2”。
电路设计入门 Multisim 9 .
chz634187
第3章
虚 拟 仪 器 的 使 用
连续按“Type”按钮4次，显示出2通道信号的峰峰 值。
电路设计入门 Multisim 9 .
chz634187
第3章
虚 拟 仪 器 的 使 用
再按第5个选项按钮，返回MEASURE菜单。由两 通道信号峰峰值之比即可求出电路的放大倍数。
电路设计入门 Multisim 9 .
chz634187
chz634187
第3章
虚 拟 仪 器 的 使 用
泰克示波器使用方法
常用按钮解释：
1.save/recall：存储或者取回波形到软盘合作内存；
2.测量：点击,自动进行波形测量；
3.Acquire采集：采样设置；
4.Utility功用：激活系统工具,诸如语言选择；
5.Cursor 光标：点击按钮,激活光标,可以测量波形参数；
6.Display显示：改变波形外观或者显示屏
7.
8.
9.help帮助：点击按钮,激活系统的帮助系统；
10.默认设置default setup：点击按钮,回复出厂设置；
11.Autoset 自动设置：点击按钮,根据被测波形,自动的设计垂直、水平和触发控制器,以利
于被测波形全部的显示；
12.Single SEQ：
13.Run/stop运行停止：点击按钮,停止捕获波形停止后,即会显示已经捕捉到的波动,即波
动的静止状态,或者点击重新启动捕获,可以观察动态的波形；
14.Print 打印：
15
1.Position：旋转按钮,可调节所选波形的垂直位置
2.CH1 MENU：点击按钮,可以打开或者关闭通道1
3.VOLTS/DIV：旋转按钮,可调节所选波形垂直方向刻度系数
备注：3跟15同时也为cursor1和cursor2的位置旋转按钮
4.MATH/MENU：显示所选运算波形类型
5.Position：旋转按钮,可调节所选波形的水平位置
6.HORIZ MENU：调节水平视窗及释抑菜单
7.SET to ZERO:设置相对于已捕获波形的触发点至中点
8.SEC/DIV:调节所选波形的水平刻度系数
9.触发电平：
10.触发菜单：。
