排水系统概论建筑给水排水工程
《建筑给水排水工程》重点整理(不包括水污染上册)
建筑给排水重点整理：第一章建筑内部给水系统P212、建筑内部给水系统，一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。
P43、给水管网包括干管、立管、支管和分支管，用于输送和分配用水至建筑内部各个用水点。
(1)干管：又称总干管，是将水从引入管输送至建筑物各区域的管段。
(2)立管：又称竖管，是将水从干管沿垂直方向输送至各楼层、各不同标高处的管段。
(3)支管：又称分配管，是将水从立管输送至各房间内的管段。
(4)分支管：又称配水支管，是将水从支管输送至各用水设备处的管段。
4、目前我国用给水管道可采用钢管、铸铁管、塑料管和复合管等。
P55、常用阀门有（功能、场合）：(1)截止阀，关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径≤50mm的管道上。
(2)闸阀，全于时水流直线通过，水流阻力小，宜在管径>50mm的管道上采用，但水中若有杂质落入阀座易产生磨损和漏水。
(3)蝶阀，阀板在90°翻转范围内可起调节、节流和关闭作用，操作扭矩小，启闭方便，结构紧凑，体积小。
(4)止回阀，用以阻止管道中水的反向流动。
(5)液位控制阀，用以控制水箱、水池等贮水设备的水位，以免溢流。
(6)液压水位控制阀，水位下降时阀内浮筒下降，管道内的压力将阀门密封面打开，水从阀门两侧喷出，水位上升，浮筒上升，活塞上移阀门关闭停止进水，克服了浮球阀的弊病，是浮球阀的升级换代产品。
(7)安全阀，是保安器材为避免管网、用具或密闭水箱超压破坏，需安装此阀。
P66、水表的分类。
按计量元件运动原理分类：容积式水表、速度式水表（我国多采用速度式水表，速度式水表分为旋翼式和螺翼式两类）P87、水表常用术语：1)过载流量（Qmax）：水表在规定误差限办使用的上限流量。
2)常用流量（公称流量）（Qn）：水表在规定误差限内允许长期通过的流量，其数值为过载流量（Qmax）的1/2。
3)分界流量（Qt）：水表误差限改变时的流量，其数值是公称流量的函数。
给排水概论第五章建筑给水排水工程
5.3.3 建筑雨水排水系统
1、外排水系统 （1）檐沟外排水
一般用于居住建筑，屋面面积比较 小的公共建筑和单跨工业建筑，屋面雨 水汇集到屋顶的檐沟里，然后流入雨落 管，沿雨落管排泄到地下管沟或排到地 面。
5.3.3 建筑雨水排水系统
1、外排水系统 （2）天沟外排水
一般用于排除大型屋面的雨、雪水。 特别是多跨度的厂房屋面，多采用天沟外排水。 所谓天沟，是指屋面上在构造上形成的排水沟，接
居住区由于面积大，人口多，其给排水特点和城市给
排水类同，本节所述的给排水系统主要是针对居住小区和 居住组团的。
居住小区给水排水系统工程是在室内给排水管道和室
外市政给排水管道之间起衔接作用的室外管道工程，是一 项重要的住宅配套工作。
5.5.2居住小区给水系统工程
1、一般居住小区的给水 ➢ 一般居住小区的给水是以城市给水系统作为水源
1.单立管排水系统——多层建筑。 这是利用排水立管本身及其连接的横支管进行气流交换，不
单独设通气立管的系统。 2.双立管排水系统——多层和高层建筑。 排水和通气分别设置的管道系统。 3.三立管排水系统——多层高层建筑。
由一根排污水的立管、一根排废水的立管和一根通气管组成 。
双立管排水系统
单立管排水系统
5.5.1 居住小区概念 居住小区通常是指城镇居民住宅建筑区。按我国《城市
生活居住区规划设计规范》，居民居住区分为三级： 1. 居住组团 这是最基本的居住区单元，一般占地在
10×104m2以下，住户介于300~800户之间，人口在 1000~3000人范围内。 2. 居住小区 由若干居住组团构成，占地在10×104m2~ 20×104m2之间，住户2000~3000户，人口在7000~13000 人之间。 3. 居住区 由若干居住小区组成。
建筑给水排水工程全套ppt课件
03
特点
自动喷水灭火系统具有自动探测火灾、自动报警和自动喷水的功能，灭
火效率高、反应速度快，能够有效降低火灾损失。同时，该系统还具有
结构简单、维护方便等优点。
06
建筑给水排水工程施工图识 读
施工图纸组成和内容介绍
施工图纸的组成
封面、目录、设计说明、图例、平面图、系 统图、详图等。
内容介绍
包括工程概况、设计范围、给水排水系统说 明、主要设备材料表、施工安装要求等。
法兰连接、焊接等
水泵、水箱等附属设备选型及安装
水泵选型
根据设计流量和扬程选择 合适的水泵型号和数量， 并考虑备用泵的设置
水箱选型
根据设计水量和水压要求 选择合适的水箱容积和材 质，并考虑水箱的安装位 置和连接方式
其他附属设备
包括阀门、止回阀、减压 阀、水表等，根据设计要 求选择合适的型号和规格 ，并正确安装和使用
常用图例、符号识别方法
常用图例
水嘴、阀门、管道、卫生器具等。
符号识别方法
掌握各种管道、阀门、设备的图形符号和文 字标注，理解其代表的含义和作用。
平面图、系统图识读技巧
要点一
平面图识读技巧
了解平面图的比例和方位，识别管道走向和布局，查看管 道规格和连接方式，注意管道附件和设备的配置情况。
要点二
系统图识读技巧
污水处理方法及设备选型
污水处理方法
物理法、化学法、生物法等，根据污水水质、水量和处理要 求选择。
污水处理设备选型
格栅、沉砂池、初沉池、曝气池、二沉池等，根据处理工艺 和规模选择适当的设备类型和规格。同时要考虑设备的性能 、效率、能耗、维护等因素。
04
热水供应系统设计
热水供应系统组成与分类
1给水排水工程概述
专题1 建筑给水排水工程概述建筑给水排水工程是建筑物的有机组成部分。
它和建筑学、建筑结构、建筑供暖与通风、建筑电气、燃气共同构成可供使用的建筑物整体，在满足人们舒适的卫生条件，促进生产的正常进行和保障人民生命财产的安全方面，起着重要的作用。
建筑给水排水的发展是衡量社会经济发展水平、房屋建筑水平、人民物质生活水平和现代化水平的重要标志之一。
1-1 建筑给水排水发展历史自1949年中华人民共和国成立以来，中国建筑给水排水共经历了四个发展阶段：第一阶段(1949～1964年)，房屋卫生技术设备阶段，即初创阶段；第二阶段(1964～1978年)，室内给水排水阶段，即反思阶段；第三阶段(1978～1988年)，建筑给水排水技术的发展阶段；第四阶段(1989～至今)，建筑给水排水技术的成熟阶段。
随着改革开放的不断深化，国民经济的持续发展，高层建筑的大量兴建，人民生活水平的不断提高，国外技术的引进及乡镇企业的创办和发展，建筑给水排水在建筑给水、建筑排水、热水供应和建筑灭火四个方面取得长足的发展和骄人的成就。
1-2 建筑给水排水工程发展方向20世纪90年代以来，伴随着市场经济的持续发展和人民生活水平的不断提高，人们的环境保护意识不断增强，对生活品质的要求越来越高。
近几年，国家从创建节约型社会的高度对建筑设计行业提出了节水、节能和防污染等方面的新要求。
我国建筑给水排水依据新要求推出了新的生活饮用水水质标准、管道直饮水技术、生活给水管道设计秒流量计算等技术，大力推动了绿色、可再生能源的推广应用，推广普及了各类新型管材(各种塑料管、不锈钢管、铜管、钢塑复合管、金属复合管等)和节能节水措施、设备(如减压阀节水型洁具等)。
1.2.1 以人为本建筑给水排水作为现代工业或民用建筑中的一部分，贯彻以人为本的人性化设计与施工理念是其发展的必然趋势。
其中，自动抄水表系统和卫生间排水系统的设计和施工是这一问题的突出体现。
自动抄水表系统是利用现代计算机技术、网络通信技术与水表计量技术，进行用户数据采集、加工处理，最终将城市居民用水信息加以计量、存储、统计的综合处理系统。
建筑给水排水工程
建筑给水排水工程1. 简介建筑给水排水工程是指在建筑物内部，为了满足生活、生产和其他活动的用水需求，以及排除废水和污水的工程体系。
它是建筑工程中不可缺少的一部分，直接关系到人们的日常生活和健康。
2. 建筑给水工程2.1 供水系统供水系统是指为建筑物提供清洁、安全的饮用水的系统。
它包括水源、净化处理设备、输水管网和用户配套设备。
以下是供水系统的主要组成部分:•水源：供水系统的水源可以是自来水厂、水井、水库等。
根据实际情况选择适合的水源，保证水质安全。
•净化处理设备：对水源进行预处理和净化，以去除悬浮物、有机物、细菌等，确保饮用水的安全。
•输水管网：输水管网将净化处理后的水送至建筑物内的用户点，通常采用PE管、PP-R管等材料。
•用户配套设备：在建筑物内，每个用户点需要安装龙头、水表、水箱等设备，以便用户使用和控制用水量。
2.2 排水系统排水系统是指将建筑物内产生的废水和污水排出系统外的工程体系。
它包括排水管网、排水设备和污水处理设备。
以下是排水系统的主要组成部分:•排水管网：排水管网将建筑物内产生的废水和污水收集并排出建筑物，通常采用PVC管、铸铁管等材料。
•排水设备：在建筑物内的各个功能区域，需要安装下水道、洗手池、马桶、浴缸等排水设备，以便将废水和污水引流至排水管网。
•污水处理设备：为了保护环境和公共卫生，建筑物通常需要配套污水处理设备，对排出的污水进行处理后再进入环境。
3. 设计与施工建筑给水排水工程的设计和施工是一个综合性的工程，需要考虑到各种因素。
以下是设计与施工中需要注意的几个方面:3.1 技术要求在设计建筑给水排水工程时，需要根据相关标准和规范，合理选择材料、计算管径和施工方案。
同时，还需要考虑到建筑物的实际使用需求和日后维护操作的方便性。
3.2 协调与合作建筑给水排水工程往往需要与其他专业进行协调与合作，如电气工程、暖通工程等。
在设计和施工中，需要加强沟通和合作，确保各个工程系统之间的无缝衔接和协调。
建筑给水排水工程

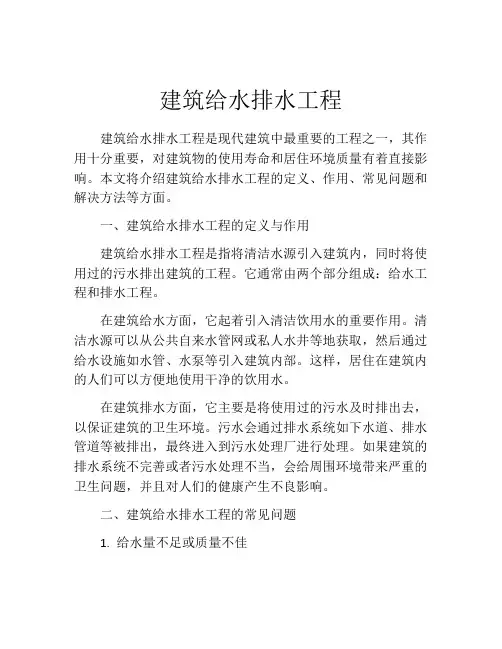

建筑给水排水工程建筑给水排水工程是现代建筑中最重要的工程之一，其作用十分重要，对建筑物的使用寿命和居住环境质量有着直接影响。
本文将介绍建筑给水排水工程的定义、作用、常见问题和解决方法等方面。
一、建筑给水排水工程的定义与作用建筑给水排水工程是指将清洁水源引入建筑内，同时将使用过的污水排出建筑的工程。
它通常由两个部分组成：给水工程和排水工程。
在建筑给水方面，它起着引入清洁饮用水的重要作用。
清洁水源可以从公共自来水管网或私人水井等地获取，然后通过给水设施如水管、水泵等引入建筑内部。
这样，居住在建筑内的人们可以方便地使用干净的饮用水。
在建筑排水方面，它主要是将使用过的污水及时排出去，以保证建筑的卫生环境。
污水会通过排水系统如下水道、排水管道等被排出，最终进入到污水处理厂进行处理。
如果建筑的排水系统不完善或者污水处理不当，会给周围环境带来严重的卫生问题，并且对人们的健康产生不良影响。
二、建筑给水排水工程的常见问题1. 给水量不足或质量不佳建筑给水量不足或质量不佳是比较常见的问题。
主要原因可能是给水管道损坏、水流不畅或水源受污染等。
解决方法通常包括检查水源、维护供水管道等措施。
2. 排水难以处理建筑排水难以处理也是常见问题，主要表现为污水排放量大、有毒或易燃等。
这种问题可能是排水管道损坏或排放位置不当等原因造成的。
解决方法主要包括管道修复、修改排水系统设计等措施。
3. 管道氧化建筑内部的给水、排水管道随着时间的推移会受到氧化、锈蚀等因素的影响，导致管道强度削弱、易损坏或者影响水质等。
解决方法可以通过更换管道或者进行管道维护等手段来进行维修。
4. 排水系统阻塞排水管道堵塞可能是由于固体废弃物或其他杂物在管道中造成的，会影响整个排水系统的正常运转。
解决方法可以通过人工清理或者引入专业的管道清洁设备等方式进行处理。
三、建筑给水排水工程问题的解决方法1. 严格管控污染建筑给水排水工程与保护环境紧密相关。
为了保证环境卫生和居民健康，建筑的给水排水系统必须得到严格的管理和监控，并且要采用环保先进工艺。
第五章 建筑给水排水系统
４ ．汽水混合加热器：将清洁的蒸汽通过喷 射器送入冷水箱中，使汽水充分混合而加 热水。其热效率高，设备简单，噪音大
二、热水管道的布置
布臵： 1．满足热水供应的前提下，力求管路简短， 使用方便，利用维护。 2．与冷水管平行敷设，且在冷水管之上（热 气上升，冷气下降）以免热，冷相互干扰。 3．通常为明装，若要暗装，管槽应尽量在器 具下方。 4．不能用自然补偿来平衡时，应设臵补偿器， 如波纹管，拐弯，Π形管，S弯等。
3．热水供应的方式（根据建筑物的性质，供 水要求，建筑高度，热源情况来定。 按加热方式分：直接－间接加热法（热源， 热交换器） 按管网布臵形式：上行下给式（横干管在立 管上方）－下行上给式（与自来水相同） 按循环情况：无循环，半循环（对于定时供 应热水的系统，在供水前半小时用循环泵 使干管中的水循环，以减小排放管路中冷 水的时间），全循环（管路中一直是热水） （如图）
1、与室外给排水工程的关系
水源
一泵站
净水厂
二泵站
室外给水管网
建筑给水排水
水源
污水处理厂
污水泵站
室外排水管网
2、与其他专业的关系
建筑、结构、水、暖、电、通讯等专业协调、 配合。
• 给水系统的分类和组成 一、建筑内给水系统的分类
5.1 建筑内部给水系统
1.生活给水系统 ——供给人们饮用、盥洗、沐浴、 烹饪用水。 1）生活饮用水系统 2）杂用水系统 目前国内通常将饮用水与杂用水系统合为一， 统称生活给水系统。 特点：(1)用水量不均匀 (2)水质应达《生活饮用水卫生标准》
三、管道的防护
1.防腐： 钢管外防腐——刷油法；防腐层。 铸铁管——埋地外表一律刷沥青防腐 明装刷樟丹及银粉 内防腐——输送具有腐蚀性液体时，除用耐腐 蚀管道外，也可将钢管或铸铁管内壁 涂衬防腐材料。 2.防冻 ： 寒冷地区屋顶水箱，冬季不采暖的室内管道，设于 门厅、过道处的管道应采取保温措施。 3.防结露： 防结露措施——防潮绝缘层。
第四讲建筑给水排水工程
qg 0.2 U N g (L / s)
式中 qg—— 计算管段设计秒流量（L/s）； U—— 计算管段的卫生器具给水当量同时出流概率（%） Ng —— 计算管段的卫生器具给水当量总数。
•
U0
U N N
0i gi
gi
（2）集体宿舍、旅馆等生活给 水设计秒流量
qg 0.2 Ng
1. 由室外给水管网直接供水的消防给水方式 适用条件：室外给水管网提供的水量和水压，在任何时 候均能满足室内消火栓给水系统所需的水量、水压要求 时采用。
消火栓
水表
2. 设水泵、水箱的消火栓给水方式 设臵特点：室外给水管网供水至贮水池，由水泵从水池吸 水送至水箱，箱内贮存10min消防用水量。 水箱
管道的防腐、防冻、防结露及防噪声
（一）防腐 • 明装或暗装的给水管道，除镀锌钢管和塑料管道 外，必须进行管道防腐。 （二）防冻与防结露 • 在寒冷地区，对于敷设在冬季不采暖建筑内与安 装在受室外冷空气影响的门厅过道等处的管道， 应采取相应的保温、防冻措施。
（三）防噪声
噪声的来源有下列几个方面： • 1.由于器材的损坏，在某些地方产生机械的 敲击声； • 2.管道中水的流速太高，通过阀门时，以及 在管径突变及流速急变处，可能产生噪声； • 3.水泵工作时发出的噪声； • 4.由于管中压力大，流速高引起水锤发出噪 声。
hy iL
2. 局部水头损失计算
v2 h j 2g
式中， v2—— 沿流动方向局部零件下游的流速， （m/s）； hj—— 管段的局部水头损失之和，（kPa或 mmH20）； ξ —— 管段局部阻力系数； g—— 重力加速度，（m/s2)。
1.6 给水管网的布置和敷设
一、引入管和水表节点 （一）引入管 1、引入管的位置： 2、引入管的数目： 一般只设一根引入管； 用水量大，设有消防给水系统，且不允许断水的大 型或多层建筑，才设置二根或多根引入管。 3、引入管的埋设深度： 4、引入管穿越承重墙或基础时，应注意管道的保 护。
建筑给水排水工程识图(2024)
给水系统的组成
包括引入管、水表节点、给水管道、配水装置和用水设备 等。
给水方式
根据建筑物的性质、高度、配水点的布置情况以及室外给 水管网的压力和水量等因素确定，如直接给水方式、设水 箱的给水方式、设水泵的给水方式等。
给水管材与附件
常用的给水管材有钢管、铸铁管、塑料管等，附件包括阀 门、水表、水龙头等。
少水垢的产生。
消毒设备
03
通过物理或化学方法杀灭水中的细菌、病毒等微生物，保证水
质安全，常见类型有紫外线消毒器、臭氧发生器等。
18
05
2024/1/26
建筑给水排水系统安装与调试的识图
19
给水系统安装与调试的识图
给水管网布置图
包括进水管、干管、支管等管 道的走向、管径、标高、连接
方式等。
2024/1/26
包括管道编号、管径、管道坡度、标高、 管道材质等。
阀门标注
包括阀门类型、规格型号、公称压力、公 称通径等。
设备标注
包括设备名称、规格型号、安装位置、标 高、重量等。
常用符号
如水流方向箭头、管道连接符号、阀门图 形符号等。
10
2024/1/26
03
给水排水管道及配件的识图
11
给水管道及配件的识图
给水管道Байду номын сангаас
识别给水管道的材质（如钢管、铸铁 管、塑料管等）、管径、连接方式等 ，并理解其在建筑给水系统中的作用 。
给水配件
识别各种给水配件（如水龙头、阀门 、水表等）的型号、规格和安装位置 ，理解其在给水系统中的作用和原理 。
管道布置
理解建筑内部给水管道的布置原则， 如干管、立管、支管的走向和位置， 以及管道与墙体、楼板等建筑构件的 关系。
建筑给水排水工程教案
建筑给水排水工程教案第一章：建筑给水排水工程概述1.1 教学目标了解建筑给水排水工程的基本概念、组成和作用。
掌握建筑给水排水工程的设计原则和技术要求。
1.2 教学内容介绍建筑给水排水工程的定义、分类和组成部分。
阐述建筑给水排水工程的功能、设计原则和技术要求。
分析建筑给水排水工程在建筑物中的重要性。
1.3 教学方法采用讲授法，讲解建筑给水排水工程的基本概念和作用。
采用案例分析法，分析实际建筑给水排水工程的设计原则和技术要求。
1.4 教学评估进行课堂提问，检查学生对建筑给水排水工程基本概念的理解。
布置课后作业，要求学生绘制建筑给水排水系统的简单示意图。
第二章：建筑给水工程设计2.1 教学目标掌握建筑给水工程的设计原则、设计流量和设计压力。
熟悉建筑给水工程的管道布置、管材选择和设备选用。
2.2 教学内容讲解建筑给水工程的设计原则和设计流量、设计压力的计算方法。
介绍建筑给水工程的管道布置、管材选择和设备选用的要点。
分析建筑给水工程中的水泵选型和给水系统的水压控制。
2.3 教学方法采用讲授法，讲解建筑给水工程的设计原则和计算方法。
采用案例分析法，分析实际建筑给水工程的设计方案和设备选用。
2.4 教学评估进行课堂提问，检查学生对建筑给水工程设计原则的理解。
布置课后作业，要求学生计算一个简单建筑的给水设计流量和设计压力。
第三章：建筑排水工程设计3.1 教学目标掌握建筑排水工程的设计原则、设计流量和设计坡度。
熟悉建筑排水工程的管道布置、管材选择和设备选用。
3.2 教学内容讲解建筑排水工程的设计原则和设计流量、设计坡度的计算方法。
介绍建筑排水工程的管道布置、管材选择和设备选用的要点。
分析建筑排水工程中的排水系统的水封保护和设备选型。
3.3 教学方法采用讲授法，讲解建筑排水工程的设计原则和计算方法。
采用案例分析法，分析实际建筑排水工程的设计方案和设备选用。
3.4 教学评估进行课堂提问，检查学生对建筑排水工程设计原则的理解。
建筑工程给排水系统设计概论
PP R 管（聚丙烯管）：输送冷热水；热熔连接 PE 管（聚乙烯管）：冷水、饮用水系统 PEX 管（交联聚乙烯管）：冷热水、饮用水系统
复合管
PAP 管（铝塑复合管）：卡套式连接 PSP 管（钢塑复合管）：
DN≤100mm螺纹 DN＞100mm法兰或沟槽 冷热水及饮用水系统
建筑物给排水 系统
• 管道组成：
建筑给水排水系统组成
14.1.2 管道敷设
1.给排水立管的敷设
1）对于卫生间面积较小的经济适用房和一部分 未采取远传水表计量的中高档住宅，可将给、热水 立管设于楼梯间的管道井内，以增大卫生间的使用 空间；排水立管可置于卫生间墙角处，以排水管线 出水顺畅为准。 2）在已采取远传水表的中高档住宅中应在卫生 间内设置管道井，把给水管、排水管、热水管等其 它管路都集中在里面。可以提高卫生间的使用质量， 而且能解决硬聚氯乙烯排水管水流噪声大的问题， 提高了整个居室的环境质量水平。 敷设原则如下：
建筑工程给排水系统设计概论
一般建筑物给排水系统的分类： 生活给水系统 生活排水系统 消防给水系统
1. 生活给水系统 1）生活饮用水系统 2）杂用水系统
目前国内通常将饮用水与杂用水系统合 二为一，统称生活给水系统。
特点：
1）用水量不均匀 2）水质应达《生活饮用水卫生标准》
2. 生活排水系统
建筑内部排水系统任务
管道埋于墙内，墙上开管槽(踢脚处)，墙体承载力有削弱。
3.排水管道敷设
• 《住宅设计规范》第6.1.6条规定“住宅室内排水 横管宜设于本层套内”。 • 厨房内洗涤盆的排水横支管一般在本层楼板面上 直接接入排水立管，同时取消厨房内的地漏。 • 卫生间布管采用下沉式卫生间，卫生间楼板面下 沉350mm，卫生器具排水横管暗埋在下沉空间里。 卫生间地面施工可填充煤灰等轻质材料，亦可采 用砌砖架空铺设预制板的方法施工地面，地面须 做防水处理，下沉空间内四周墙壁与地面连接处 更应做好防水，可仿照屋面防水作法施工，以防 污水渗漏其它墙体，造成更大的影响。防水材料 可选用SBS改性沥青卷材。
建筑工程给排水
建筑工程给排水建筑工程给排水是指对建筑物内外的水进行合理的引导、排放和处理的工作。
它在建筑设计和施工中扮演着重要的角色，直接影响着建筑物的舒适程度和使用寿命。
本文将从给排水系统的设计原则和施工过程等方面进行论述。
一、给排水系统设计原则在建筑工程中，给排水系统设计的合理性直接影响着建筑物的舒适度和安全性。
因此，在设计给排水系统时应遵循以下原则：1. 合理布局：根据建筑物的功能和结构，合理布局给排水设备的位置和管道的走向。
以提高水的流动性能和减少管道的摩擦阻力。
2. 安全稳定：给排水系统应具备良好的承载性能和耐久性，以承受使用过程中的冲击和负荷，确保系统的安全稳定。
3. 环保节能：在给排水系统的设计上，应考虑节水和节能的原则，采用节水器具和降低能耗的设备，以减少对环境的负面影响。
4. 容易维修：给排水系统的设计应考虑到日常维修和清洁的便利性，以方便系统的管路检修和设备的更换。
二、给排水系统的组成一个典型的建筑工程给排水系统通常包括以下几个部分：1. 内部给水系统：内部给水系统一般由进水管道、水箱、水泵、水表等组成，用于向建筑物内部供应水源。
2. 室内排水系统：室内排水系统包括用水设备的排水管道、下水道、排污管道等，用于将建筑物内部废水快速、安全地排至下水道。
3. 雨水排水系统：雨水排水系统负责收集屋顶、露台和其他开放区域的降水，通过排水管道迅速排除。
4. 外部给水系统：外部给水系统主要包括建筑物与供水管网之间的连接管道，以及水龙头、喷头等供水装置。
5. 外部排水系统：外部排水系统指的是建筑物之外的排水管道，用于将建筑物内部的废水排入污水处理厂或其他处理设施。
三、给排水系统的施工过程给排水系统的施工是整个建筑工程中不可或缺的一环。
下面将介绍给排水系统施工的一般步骤：1. 方案设计：根据建筑物的设计要求和功能需求，制定给排水系统的施工方案和设计图纸。
2. 材料准备：根据施工方案，准备好所需的给排水设备、管道、阀门等材料。
给水排水管道系统
取水设施
给水处理设施
城市给水输配
居民生活用水 公共设施用水 市政用水 城市消防用水
自
企业给水输配
工业用水
然
水
自然降水 城市雨水管道
工业废 水处理
城 市 污
体
水
排放 废水净化后的处置
城市污水处理设施
管 道
回
用
灌溉农田
废水深度处理
再生成品水输配
图1.1 城市给水排水系统
1.1.2、给水排水系统应具有以下三项主要功能： （1）水量保障。 （2）水质保障。 （3）水压保障。
1.1.4.3.给水排水系统的水压关系
给水排水整个过程都与能量有关 在给水系统中 ： 全重力供水 一级加压供水 （当水厂地势较高 、水源地势较高 、原水
水质较好 ） 二级加压供水：这是目前采用最多的供水方式 多级加压供水：（一是长距离输水时需要多级加压提升 ；
大型给水系统 ）
在排水系统中 ： 排水系统一般靠地形高差按重力输水 ，特
污水、工业废水和雨水的排水方式。 根据污水汇集后的处置方式不同，又可把合
流制分为下列三种情况：
（１）直排式合流制： 管道系统的布置就近坡
向水体，分若干排出口，混合 的污水未经处理直接排入水体， 我国许多老城市的旧城区大多 采用的是这种排水体制。
特点：对水体污染严重，系统简单。 这种直排式合流制系统目前不宜采用。
1.3 给水管网系统
1.3.1、给水管网系统的组成 给水管网系统一般是由输水管（渠）、配
水管网、水压调节设施（泵站、减压阀）及 水量调节设施（清水池、水塔、高位水池） 等构成。如图1-4所示。
河 流
图1-4（a） 地表水源给水管道系统示意图 1-取水构筑物；2-一级泵站；3-水处理构筑物； 4-清水池；5-二级泵站；6-输水管； 7-管网；8-水塔
《建筑给水排水工程》课程教学大纲
《建筑给水排水工程》课程教学大纲一、教学大纲说明（一）课程的性质、地位、作用和任务《建筑给水排水工程》是给水排水工程专业的专业主干课程之一，本课程的任务是：通过学习，使学生掌握建筑给水、建筑排水以及水消防系统的基础理论知识，熟悉有关规范的查阅和应用，具备较强的建筑给水排水工程施工图识读能力和一定的施工图绘制能力。
（二）课程教学目标（1）掌握建筑给水排水工程的基本理论和方法，并能利用所学专业知识解决中等复杂工程问题。
（2）具备分析复杂工程问题和解决实际问题的能力，能够进行建筑和居住小区生活给水、消防、热水、排水、雨水系统的方案比较、水力计算及施工图绘制。
（3）学会查阅、理解并使用规范，严格遵守规范及技术规程等要求，恪守工程职业道德，为今后顺利进行专业各项工作打下良好基础。
（三）课程教学方法与手段课堂教学采用理论教学、案例教学、课堂讨论等多种形式相结合的方法，利用PowerPoint 多媒体教学。
实践环节由教师确定实践活动范围，实践内容可涵盖建筑给水、建筑热水、建筑排水、建筑消防系统的管道系统布置方式或常用建筑给水排水管材与管件等。
学生自行选择实地考查对象并完成实践活动，撰写实践报告一份。
（四）课程与其它课程的联系本课程属于给水排水工程的专业必修课，学习本课程需要具备水力学、电工电子学、建筑概论、泵与泵站、给水排水管道系统等专业基础课和专业课的知识。
（五）教材与教学参考书1. 梅胜，周鸿，何芳. 建筑给排水及消防工程系统. 北京：机械工业出版社，20212. 建筑给水排水设计标准(GB 50015-2019)．北京：中国计划出版社，20193. 建筑设计防火规范（GB50016-2014）2018年版．北京：中国计划出版社，20184. 消防给水及消火栓系统技术规范GB50974-2014．北京：中国计划出版社，20145. 自动喷水灭火系统设计规范GB 50084-2017．北京：中国计划出版社，20176. 中国建筑设计研究院主编．给水排水设计手册第2册建筑给水排水（第三版）．北京：中国建筑工业出版社，2012二、课程的教学内容和教学要求1.建筑给水系统基础知识；2.建筑给水系统设计与计算；给水系统的分类与组成；给水方式；水表、管材与附件；升压设备；给水管道的布置与敷设；给水所需水量及水压；给水设计流量与管道水力计算；水量调节与水质防护。
建筑给水排水工程
重新安装卫生器具，确保其水平和垂直度符 合要求；调整固定件的位置和紧固度，确保 卫生器具稳定不晃动。
04
消防给水系统
消防给水系统组成及作用
组成
消防水池、消防水泵、消防水箱、稳压设备、消防给水管网、室内外消火栓、消防水炮、消防水枪、消防 水带、控制阀门、启泵按钮等。
作用
在火灾发生时，为建筑内的消防设施提供足够的水量和水压，确保火势得到及时控制，保障人员生命财产 安全。
05
04
安装与固定
根据卫生器具的安装要求，将其固定 在预留位置，并连接好给排水管道。
常见故障及维修方法
漏水
堵塞
检查卫生器具的接口和管道连接处是否紧固， 如有松动及时拧紧；更换损坏的密封垫或密 封圈。
清除卫生器具内部的杂物和污垢；使用管道 疏通剂或专业工具进行疏通。
损坏
安装问题
对于损坏严重的卫生器具，需要及时更换新 的器具；对于轻微损坏的卫生器具，可以进 行修补或更换部分配件。
给水方式及特点
给水方式
常见的建筑给水方式有直接给水方式、设水箱的给水方式、设 水泵的给水方式、水泵水箱联合给水方式、气压给水方式和分 区给水方式等。
特点
不同的给水方式具有不同的特点，如直接给水方式简单经济， 但停水时会影响用水；设水箱的给水方式可充分利用外网水压， 减小水泵工作时长；设水泵的给水方式可保证供水水压，但需 耗费较多电能等。
建筑给水排水工程
• 建筑给水系统 • 建筑排水系统 • 卫生器具及安装 • 消防给水系统 • 建筑热水供应系统 • 建筑中水回用技术
目录
01
建筑给水系统
给水系统分类与组成
分类
根据供水用途和供水方式，建筑给 水系统可分为生活给水系统、生产 给水系统、消防给水系统和联合给 水系统。
建筑给水排水工程的内容
现代高层建筑的特点
武汉天河机场
建筑给水排水
高层建筑增加、居民生活水平不断提高， 用水量增加
合理设计供水系统，保证居民安全用水 消防系统的设计、安装等 卫生设备完善、布置、安装，开发新型的
卫生洁具 合理排放污水，屋面雨水等 合理设计建筑的热水、空调水的供应
绪论
一、建筑给水排水工程的内容
建筑给水排水 工程
学科的发展
城市化的发展
• 城市规模不大扩大 • 生活水平不断提高，卫生设备越来越完善 • 建筑小区化，成片开发对建筑物环境要求提高
科学技术的发展
• 高层超高层建筑发展 • 多功能、大体量建筑发展
计算机技术发展
• 建筑设计计算机化 • 建筑管理信息化
上图：上海外滩 下图：美国达拉斯
1、建筑内部的给水系统
生活给水 生产给水 满足水量、水压两方面的要求 消防给水
2、建筑内部的热水供应系统
满足水量、水压、水温三方面的要求
3、建筑内部的排水系统
生活排水 生产排水 屋面雨排水
二、建筑给水排水工程与室外给排水工 程及其他专业的关系
1、与室外给排水工程的关系
水源
一泵站
净水厂
二泵站
水源Βιβλιοθήκη 污水处理厂污水泵站
室外给水管网 建筑给水排水 室外排水管网
2、与其他专业的关系
建筑、结构、水、暖、电、通讯等专业协调、配合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.经济方面
①污水资源化，节约用水，创造价值 ②污水处理、排洪有利于工农业发展
五、排水系统的组成部分
事故 排出口
室内污水管道 系统与设备
室外污水 管道系统
污水 处理厂
污水 泵站
小区管道、街道污水管道 附属构筑物等
手盆、便器、水封管、 立管、出户管．．．
出水口
1.室内污水管道系统与设备
卫生器具、水封管、支管ห้องสมุดไป่ตู้立管、出户管
排水系统的主要组成部分
5.出水口及事故排出口
污水排入水体的渠道和出口称出水口，它是整个城市污 水排水系统的终点设备。事故排出口是指在污水排水系 统的中途，在某些易于发生故障的组成部分前面，例如 在总泵站的前面，所设置的辅助性出水渠，一旦发生故 障，污水就通过事故排出口直接排入水体。
五、排水系统的组成部分（续1）
支管是承受居住小区干管流来的污水或集中流量排出 的污水。在排水区界内，常按分水线划分成几个排水 区域。
在各排水流域内，干管是汇集输送由支管流来的污水， 也常称流域干管。
主干管是汇集输送由两个或两个以上干管流来的污水 管道。
排水系统的主要组成部分
2.管道系统上的附属构筑物
检查井、跌水井、倒虹管等 检查井： 在管道连接、转弯、管渠尺寸发生变化处设置，用于 日常维护管理。 跌水管： 进行消能的检查井。 倒虹管： 遇到河流、洼地等障碍物时无法按原有坡度埋设需要 按下凹折线方式从障碍物下通过。
四、排水工程的作用
——保护环境免受污染，使城市免受污水之害 和洪水之灾
——促进工农业生产，保证城市可持续性发展 ——保护人民的身体健康与正常生活
1.保护环境免受污染，使城市免受污水之害和洪水之灾。
湖南永州遭遇洪涝灾害
2.卫生防疫，保证人们健康安全
①含有致病菌，传播疾病 污水危害方式：
②含有毒害物质，导致公害
结论：鉴于工业废水中含有一定量的对人们 健康有害的铬、镍、铜、汞、铅等重金属离子 或放射性物质，故而对工业废水必须予以处理， 而处理后的工业废水中又可以提炼出有用的物 质（有价值的重金属）。
注：凡是比重大于4的便成为重金属物质。
雨水——雨水中主要含有无机杂质，水质较为 洁净，可不经处理而直接泄入水体。
排水系统的主要组成部分
排水系统的主要组成部分
3.污水泵站与压力管道 污水以重力流排除，但有时由于输送困难就需要 加泵站加压输送。压送从泵站出来的污水至高地自流
管道或至污水厂的承压管段，称压力管道。
排水系统的主要组成部分
4.污水厂
供处理和利用污水、污泥的一系列构筑物及附属构筑 物的综合体称污水处理厂。在城市常称污水厂，在工 厂中常称废水处理站。城市污水厂一般设置在城市河 流的下游地段，并与居民点或公共建筑保持一定的卫 生防护距离。
第一部分 概论
❖ 排水工程的发展历史 ❖ 排水工程的概念及内容 ❖ 污水的分类及特性 ❖ 城市排水管网系统的作用 ❖ 排水系统的主要组成部分 ❖ 排水系统的体制 ❖ 排水系统的布置形式 ❖ 工业企业排水系统与城市排水系统的关系 ❖ 废水的综合治理和区域排水系统 ❖ 排水系统的设计程序
一、排水工程的发展历史
工业废水排水系统的组成部分
车间内部管道 系统与设备
二是污水的处理、利用部分——污水处理
城市
城市产生的污水 连接纽带
污水厂要处理的污水
排水管道系统
污水厂
三、污水的分类及其特性
生活污水——人们在生活活动中产生的污水。
1、物理性质——含水量在90％以上，主要含菜屑、 棉丝、废渣、纸屑、油脂、粪便等。
2、化学性质——含有尿素、碳水化合物及氨氮等有 机物（CXHYOZ）。
一、排水工程的发展历史（续）
——在近代我国排水工程发展缓慢，建国前全国103个 城市建有排水设施，管线总长6034.8km，全国只 有上海、南京建有城市污水处理厂，日处理能力 为4万吨。1921年上海北区污水厂，是我国最早的 活性污泥法水厂。
——建国后，排水工程事业发展较快，城市下水道普 及率达60%以上。至1995年，全国排水管道总长11 万km，城市污水处理厂838座，日处理能力1645.4 万吨。
二、排水工程的概念与内容
排水工程的概念：
——指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设 施 （在现代化的城市及工业企业用以收集、输送、处理和利用污水的一整套市 政建设设施）。
收集、输送 （管理）
排水工程的内容：
处理和利用（处理厂）
本课程内容
一是污水的收集、输送部分——排水管网
——河南省淮阳的古城下，发掘出公元前2800年埋下 的陶制排水管，比公元前2500年埃及发现的排水沟 早300年
——河北省易县出土了战国后期的圆形陶制排水管
——陕西西安出土秦代五角形陶制排水渠，在皇宫内出 现了明渠和暗渠相结合的排水系统
——唐代长安建造了较为完整的雨水排水系统
——江苏扬州发现了唐代建造的多功能的排水渠 ——明、清时代的北京城，排水管渠系统比较发达
手盆、便器等卫生器具：用水器具，污 水承受器具，也是生活污水排水系统的 开始设备。然后污水从水封、支管、竖 管和出户管排入室外小区排水系统。
排水系统的主要组成部分
2.室外污水管道系统与设备
居住小区管道、街道污水管道、附属构筑物等
①居住小区污水管道系统
敷设在居住小区内，连接建筑物出户管的污水管道系统，称居 住小区污水管道系统。它分为接户管、小区支管和小区干管。
接户管是指布置在建筑物周围接纳建筑物各污水出水管的污水 管道。
小区污水支管是指布置在居住组团内与接户管连接的污水管道， 一般布置在组团内道路下。
小区污水干管是指在居住小区内，接纳各居住组团内小区支管 流来的污水的污水管道，一般布置小区道路或市政道路下。
排水系统的主要组成部分
②街道污水管道系统
敷设在街道下，用以排除居住小区管道流来的污水。在一个 市区内它由城市支管、干管、主干管等组成。
3、微生物含量——含有大量成千上万的细菌，尤其 是致病菌。
结论：基于生活污水化学成分中含有大量的有机物 质，极易腐败发臭、恶化环境，其内含有大量的细 菌（尤其是致病菌），故而对生活污水必须加以处 理。经处理完的有机物质可以利用其作为农肥。
致病菌有：伤寒、霍乱、痢疾(肠道)，结核病菌
工业废水——人们在生产活动中产生的污水
