利达报警主机128eqⅱ使用说明书
北京利达华信128eqⅱ使用说明书
使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.注意：1．若烟感报警，只进行主机复位；若一直误报，就要隔离。
2．若手报报警，首先要现场复位，然后在主机复位。
3．一般情况下要打在手动状态，若要进行消防演习时，要打在自动状态。
1、复位F1----菜单----2复位----0本机复位或1系统复位注意：本机复位只复位本机，系统复位3台主机都复位；消除火警、停止已启动的声光等；2、手动、自动切换F2----菜单----2全局----1全局自动、2全局手动----确定注意：平时设为手动状态，若进行消防演习时，要打在自动状态。
3、设备隔离F1----5隔离4、解除隔离F2----5隔离5、主工艺为0号主机00回路6、饲料包装为1号主机04回路05回路06回路7、主控楼为2号主机08回路一．系统介绍1.外观简介D128E(Q)Ⅱ关键状态用发光二极管指示，各功能如下：主电工作（绿）：主电正常时灯亮，主电欠压及主电源线断线时灯灭。
备电工作（绿）：备电正常时灯亮，备电欠压及备电源线断线时灯灭。
火警指示（红）：首次火警发生时灯亮，并保持到系统复位。
回答指示（红）：设备有回答时灯亮，无回答时灯灭。
命令指示（红）：设备有启动命令时灯亮，无启动命令时灯灭。
延时指示（红）：设备尚未启动，正处在延时状态时灯亮，延时结束时灯灭。
气体喷洒（红）：气体喷洒设备有启动命令时灯亮，无启动命令时灯灭。
消音指示（绿）：有火警、启动或故障发生时，按消音键后，消音指示灯亮。
全局手动（绿）：当联动设备的启动状态设置为[全局手动]时灯亮。
全局自动（绿）：当联动设备的启动状态设置为[全局自动]时灯亮。
设备隔离（绿）：当有未接或故障的设备被隔离时灯亮。
无隔离设备时灯灭。
设备故障（黄）：探测回路所接的设备发生故障时灯亮，无故障时灯灭。
利达128EQ主机调试说明书
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。

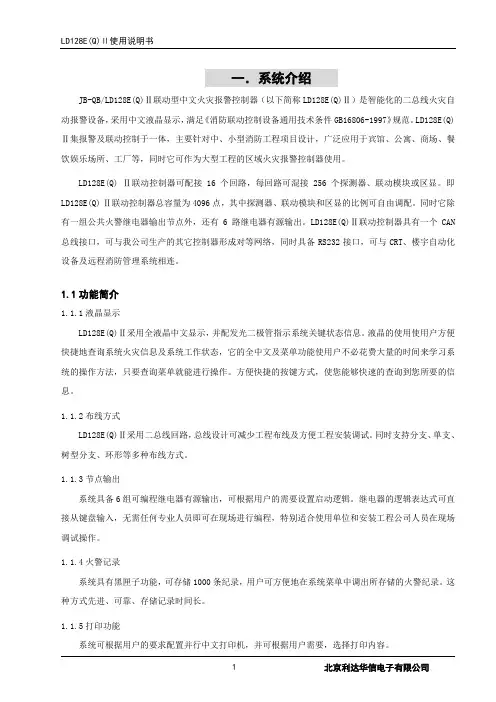

利达报警器使用说明书
一．系统介绍JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)Ⅱ联动控制器具有一个CAN 总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
北京利达LD128EII主机使用说明书
◇通讯时采用双芯屏蔽线接入串行接口。
◇电缆竖井(沟)内的布线要求：信号二总线在电缆竖井(沟)也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于500毫米。
◇接头的处理：所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。
2.1技术参数
2.1.1电源：主电与备电自动切换。
主电：AC 187V-242V 50Hz
备电：DC 12V/38AH(2节)
备电保护电压：21V±0.5V
备电恢复电压：23V±0.5V
2.1.2负载能力：
最大探测点：16384（探测器、联动模块等混合编址）
回路电压：DC 15V-20V
回路电流：＜200mA
4.4调试
4.4.1调试手段
可以在可以通过台式、笔记本电脑，使用专用软件进行具体工程的数据编制。
4.4.2调试工具
提供专用调试键盘、鼠标、SD卡、数据线、光盘等工具，供调试人员使用。
4.4.3自动编址
备有专用程序，可以对总线设备实现自动编址。
4.4.4信息读取
可以对指定总线设备读取其域值、状态及出厂序号，报警记录等信息。
4.4.5设备位图显示
直观显示各回路设备位图、设备类型和所处状况，大大方便了工程人员的调试。
4.4.6调试步骤
当接线完成后，经过仔细检查无误便可以进行开机调试了，调试可以参照以下步骤：
(1)打开电源，控制器自动检测指示灯、液晶屏及声音，自检完毕后控制模块进入正常监视状态。
(2)确认控制模块所配接的探测器处于清洁的空气中，然后进行调试，具体操作方法见《LD128EII调试手册》。
北京利达LD128EII主机使用说明书
“菜单”返回主菜单
“消音”消除报警音
5.1.6服务
功能健：
“菜单”返回主菜单
“消音”消除报警音
5.1.7监管
功能健：
“菜单”返回主菜单
“消音”消除报警音
正常断电信息
功能健：
“菜单”返回主菜单
“消音”消除报警音
“切换”退回上一页
漏电报警信息
功能健：
“菜单”返回主菜单
“消音”消除报警音
“切换”退回上一页
5.1控制器的初始化和操作界面
5.1.1初始化
控制器上电运行或复位后，都要完成初始化工作，读取各驱动板上传的数据。
初始化的时间约为25秒，有进度条指示初始化工作的进程。初始化结束后，控制器显示主菜单平面。
5.1.2主菜单
主菜单为控制器默认的工作界面，对辅助显示区的一切操作均由此开始。
主菜单有九个图标，指示九种不同的功能和操作。
2.1技术参数
2.1.1电源：主电与备电自动切换。
主电：AC 187V-242V 50Hz
备电：DC 12V/38AH(2节)
备电保护电压：21V±0.5V
备电恢复电压：23V±0.5V
2.1.2负载能力：
最大探测点Байду номын сангаас16384（探测器、联动模块等混合编址）
回路电压：DC 15V-20V
回路电流：＜200mA
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
利达128EQ主机调试使用说明
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
北京利达LD128EII主机使用说明书
2.2.8 现场设备曲线 显示总线设备现场烟雾及温度曲线以及当前设备的基值和报警域值，域值可修改。
2.2.9 通讯
2.2.9.1 以太网络 具有标准的以太网络 RJ45 接口，采用标准 TCP/IP 通讯协议，可以直接和建筑的智能网络相联。
2.2.9.2 串行接口 提供标准 RS232/485 通讯接口，可与其它楼宇设备相联接。
2.2.9.3 其它 可根据需要，提供适用于各类网络的网关模块，以方便用户构建智能化的网络。
2.2.10 声响 当发生火警及回答、故障和气体喷洒设备启动后，控制器可以发出三种不同的音响。音响可以被手动消除。如
果故障恢复，报警音自动消除。
Comm unication Failure
监管报警 Supervisory Alarm
漏电报警 Leakage Alarm
备 用１ Spare 1
备电工作 Battery
回答指示 Respond
延时指示 Dela y
消音指示 Quie t
全局自动 Auto
输出禁止 No Outputting
公共故障 Common Failure
2.1.2 负载能力： 最大探测点： 16384 （探测器、联动模块等混合编址） 回路电压： DC 15V-20V 回路电流：＜ 200mA
2.1.3 使用环境： 环境温度： 0℃～ 45 ℃ 相对湿度：≤ 95%RH （ 40 ℃± 2 ℃）
2.2 主要功能
第 1 页 共 45 页
2.2.1 系统容量
第一章 概述
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称 LD128E Ⅱ）是我公司最新研制成功的二总线智能化
利达报警主机128eqⅱ使用说明书要点
一．系统介绍JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)Ⅱ联动控制器具有一个CAN 总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
利达128EQ主机调试说明书
第五节逻辑编程
每台联动设备启动都依赖着一个条件，由于设备的种类、安装地点、所起作用、设计要求等的千差万别，每个条件都不可能相同。但对于条件本身来说，它只有两种结果：真与假。
因此需要构造一种语言，让工程人员在现场环境中把各种功能迥异、繁简不同的条件都包罗且能准确、简明地描述出来。
通过打钩的方式直接选中被选中的主机，驱动板，手动盘。选中完毕后，点击保存，否则取消。
3总线设备界面如下：
按照相应设置选择菜单。其中报警类设置如下：
填写必要的工程数据后，点击保存按钮，自动下翻一页。全部数据设置完成后，点击退出按钮。如果想取消本次所做的所有修改直接点击 。
控制类设置如下：
其主要设置如上，如果被设置的工程数据用在128E型主机上，编写启动逻辑如下：
内部部件由以下部分组成：
一、主控部分
采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）
2、多功能板（编号：LD128E-E-C01-XXX）
3、液晶（编号：LD128E-E-C02-XXX）
主机联网的工程设置可通过POTNET设置程序完成。由于主机号不同、驱动板地址不同，所以每台控制器的探测回路编号也各不相同。LD128E控制器所直接管理的联动模块，网络所有回路的设备均可以参与其逻辑运算。
每台LD128EⅡ控制器，均可保存整个网络的数据。
可以将单机的工程视为只有一台主机的网络。
第三节开机检测
多功能板示意图
第四节设置软件NEWPOT
北京利达LD128EII主机使用说明书
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 (1)第二章技术特性...................................................................................................................................................... 1-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
北京利达LD128EII主机使用说明书
位图息界面
服务：进入售后服务热线界面
监管：进入漏电报警、正常断电显示状态
打印：打印主信息显示区当前位置的信息
监管：进入漏电报警、正常断电信息界面
5.1.3主信息显示区
屏幕的右侧为主信息显示区，在该区域里始终显示首次火警、火警、回答、命令、延时、故障、隔离、请求、网请等信息，每种都显示一条，可触摸屏幕上的相应功能按钮可以随时查阅，不相互覆盖，不受左侧显示区的影响。
◇本机接收(红色)：控制器联网本机收到其他控制器发送的信号时，指示灯闪。
◇漏电报警（红色）：漏电模块报警时，指示灯亮。
◇漏电断电（红色）：漏电模块启动时，指示灯亮。
◇备用1（红色）：备用。
◇备用2（红色）：备用。
3.5对外接线端子说明
24V+、24V-：联动24V
COM、NO：公共火警无源接点输出
CH、CL：CAN总线
数字健：“0―9”输入密码
功能健：
：返回主菜单
：删除上一个已输入的字符
：删除上已输入的字符
点击 图标确认密码输入完成
5.2.2分菜单功能选择
输入密码正确后，显示以上分菜单，完成对控制器各部分开启。使用状况的设置。
通过触摸屏点击相应图标完成相应功能选择或进行操作
JB-QG-LD128EII火灾报警控制器(联动型)
安装使用说明书
JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
北京利达LD128EII主机使用说明书
JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 (2)第二章技术特性 (2)第三章结构特性 (4)第四章安装与调试 (7)第五章使用与操作 (9)第八章故障分析与排除 (71)第九章注意事项 (72)第一章 概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章 技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。
主电：AC 187V-242V 50Hz备电：DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。
回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。
利达128eqⅱ使用说明书
一．系统介绍JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)Ⅱ联动控制器具有一个CAN 总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
北京利达LD128EII主机使用说明书
以上显示的是本机所安装驱动板各个回路的总线设备的数量，触摸相应的回路，即可进入相应回路的具体信息
回路具体信息
此时，在表中显示首回路的设备情况
“T”为探测器及其它报警设备
“M”为联动控制模块
“D”为楼层显示器
“P”为多线手动盘所借用的地址
如当前地址未设，则无显示
2.3标准
电磁兼容、安全标准：符合GB4717-2005《火灾报警控制器》和GB16806-1997《消防联动控制设备通用技术条件》的要求。
3.1外形及结构尺寸
控制器外形及结构尺寸如图3-1所示：
图3-1
①LED指示区②液晶显示区及触摸屏操作区
3.2内部配置
内部配置如图3-2所示：
图3-2
3.3液晶显示信息
4.4.5设备位图显示
直观显示各回路设备位图、设备类型和所处状况，大大方便了工程人员的调试。
4.4.6调试步骤
当接线完成后，经过仔细检查无误便可以进行开机调试了，调试可以参照以下步骤：
(1)打开电源，控制器自动检测指示灯、液晶屏及声音，自检完毕后控制模块进入正常监视状态。
(2)确认控制模块所配接的探测器处于清洁的空气中，然后进行调试，具体操作方法见《LD128EII调试手册》。
数字健：“0―9”输入密码
功能健：
：返回主菜单
：删除上一个已输入的字符
：删除上已输入的字符
点击 图标确认密码输入完成
5.2.2分菜单功能选择
输入密码正确后，显示以上分菜单，完成对控制器各部分开启。使用状况的设置。
通过触摸屏点击相应图标完成相应功能选择或进行操作
功能健：
“菜单”返回主菜单
北京利达LD128EII主机使用说明书
JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述............................................... 错误!未定义书签。
第二章技术特性........................................... 错误!未定义书签。
第三章结构特性........................................... 错误!未定义书签。
第四章安装与调试......................................... 错误!未定义书签。
第五章使用与操作......................................... 错误!未定义书签。
第八章故障分析与排除..................................... 错误!未定义书签。
第九章注意事项........................................... 错误!未定义书签。
第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
利达128EQ主机调试说明书
-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
2、模块类：包括输入、输出模块，广播模块、编码声光报警器等，模块每一个输出均对应一个总线设备编号。
利达128EQ主机调试使用说明
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
北京利达LD128EII主机使用说明书
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
利达报警主机128eqⅱ使用说明书
利达报警主机128eqⅱ使用说明书一(系统介绍JB-QB/LD128E(Q)?联动型中文火灾报警控制器(以下简称LD128E(Q)?)是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q) ?集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q) ?联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q) ?联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)?联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)?采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)?采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
LD128E(Q)II主机基本操作说明
3、反馈、命令、请求等查看方法与火警和故障一样查询即可
五、强制启动外部设备
（1）主菜单下按“7（启动）”键，（2）按系统提示输入启动密码“→→→→(四个向右箭头)”，（3）再按提示输入要启动的设备的回路及地址（回路为2位数，地址为3位数，不足的要用0补足，如要启动5回路的20号就输入05020），（4）点击“确认”键完成操作。
八、打印设置
（1）在系统运行主菜单下，按“F1”键，再按“菜单”键，液晶中间区域显示可对系统进行的操作，如图
（2）按“4”键，系统进入打印设置菜单，如图
（3）按“1-6”键可将相应位置状态设为“开”或“关”。
（4）按“确定”键：保存当前所做的修改。
按“菜单”键：不保存本操作说明
主机的待机界面
主机的主菜单
在主机的待机界面下按“菜单”键，进入系统主菜单，显示如下
火警 命令 反馈 延时 故障
本菜单最下面一行五个区域分别对应其下面贴膜上的各内容。第一区为火警信息，第二区为命令信息，第三区为模块回答信息等。各区域数字中第一行为事件总数，第二行为事件当前地址。当某区域有信息时，按与显示区域中文相对应的按键，相应区域的数字信息便反显，此时中间“部位”栏中显示的便是光标处设备的具体信息。部位左下的时间为事件发生时的时间。按“确定”键可查看此设备的类型。按“↑”键，查看光标所在区域上一事件。按“↓”键，查看光标所在区域下一事件。
七、火警处理
发生火警后，主机有声音提示，应迅速从查到火警的准确位置并马上派人去现场查看，此时有两种情况
（1）火警误报处理：（火警误报原因很多，如烟感区域灰尘太大，手报等被人误按下等）若报警的为手报和消火栓按钮，需要先现场复位手报和消火栓按钮，然后主机复位，若为其他探测器报警主机直接复位即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．系统介绍JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)Ⅱ联动控制器具有一个CAN 总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
1.1.6接口本设备具备RS232及CAN总线接口。
RS232接口可联接CRT，或由笔记本输入数据。
CAN总线接口可以与其他设备进行通讯，以实现各种联网需要。
1.2技术参数1.2.1电源：主电与备电自动切换。
主电： AC 178V~242V/1A备点： DC 24V±10%/7AH备电保护电压：21V±0.5V备电恢复电压：23V±0.5V输入最大功率：200W1.2.2负载能力：最大探测点：4096（探测器、联动模块等混合编址）回路电压：15~22VDC回路电流：<200mA输出节点：1组公共火警继电器无源节点。
6组可编程继电器有源节点。
各输出节点的电流<2A。
1.2.3使用环境：环境温度： -10°C~40°C相对湿度： <90%电磁兼容、安全标准：符合GB16806-1997中要求。
1.3外观简介D128E(Q)Ⅱ关键状态用发光二极管指示，各功能如下：主电工作（绿）：主电正常时灯亮，主电欠压及主电源线断线时灯灭。
备电工作（绿）：备电正常时灯亮，备电欠压及备电源线断线时灯灭。
火警指示（红）：首次火警发生时灯亮，并保持到系统复位。
回答指示（红）：设备有回答时灯亮，无回答时灯灭。
命令指示（红）：设备有启动命令时灯亮，无启动命令时灯灭。
延时指示（红）：设备尚未启动，正处在延时状态时灯亮，延时结束时灯灭。
气体喷洒（红）：气体喷洒设备有启动命令时灯亮，无启动命令时灯灭。
消音指示（绿）：有火警、启动或故障发生时，按消音键后，消音指示灯亮。
全局手动（绿）：当联动设备的启动状态设置为[全局手动]时灯亮。
全局自动（绿）：当联动设备的启动状态设置为[全局自动]时灯亮。
设备隔离（绿）：当有未接或故障的设备被隔离时灯亮。
无隔离设备时灯灭。
设备故障（黄）：探测回路所接的设备发生故障时灯亮，无故障时灯灭。
主电故障（黄）：主电欠压及断线时灯亮，主电正常时灯灭。
备电故障（黄）：备电欠压及断线时灯亮，备电正常时灯灭。
通讯故障（黄）：当控制器主板与驱动板或手动盘板通讯故障时灯亮，无故障时灯灭。
公共故障（黄）：控制器有故障时灯亮，全部故障消除后灯灭。
二．系统监测2.1系统正常巡检开机后，系统进入封面菜单，如图2-1：图2-1按“菜单”键，进入系统运行主菜单，如图2-2:图2-2本菜单最下面一行五个区域分别对应其下面贴膜上的各内容。
第一区为火警信息，第二区为命令信息，第三区为模块回答信息等。
各区域数字中第一行为事件总数，第二行为事件当前地址。
当某区域有信息时，按与显示区域中文相对应的按键，相应区域的数字信息便反显，此时中间“部位”栏中显示的便是光标处设备的具体信息。
部位左下的时间为事件发生时的时间。
按“确认”键可查看此设备的类型。
按“↑”键，查看光标所在区域上一事件。
按“↓”键，查看光标所在区域下一事件。
2.2设备隔离当液晶处在系统运行主菜单，如图2-2时，当要隔离的设备有事件发生时，如报火或报故等，将光标停在要隔离的设备上，先按“F1”键，再按“隔离”键，则要隔离的设备的地址码显示在隔离区域中并反显。
要对被隔离的设备解除隔离，则将光标停在隔离区域中要解除隔离的设备号码处，先按“F2”键，再按“隔离”键，则隔离区域中被解除隔离的设备地址消失。
2.3自动启动联动设备联动模块的启动方式设为“自动”方式时，当某模块逻辑满足时，将自动启动相应的联动设备。
2.4手动启动联动设备联动模块的启动方式设为“手动”方式时，当某模块逻辑满足时，模块便发出请求信息，此时将光标放在请求区域要启动的设备地址上，先按“F1”，再按“启动”，则相应地址的设备被手动启动。
2.5强制启动联动设备在系统运行主菜单（如图2-2）下，按“启动”键，液晶提示您输入密码，连续按4次“→”键，液晶提示输入要启动设备的地址。
当您输入完联动设备地址后，如果输入正确，液晶自动显示设备的具体部位，此时按“确认”键，联动设备将被强制启动。
2.6停止联动设备将光标放在命令区域中已启动的设备上，先按“F1”，再按“停止”键，则光标所显示的设备将被停止。
若联动模块处在延时状态，未启动前，将光标放在延时区域要被终止启动的地址上，先按“F1”，再按“停止”键，则相应模块停止启动。
2.7模拟火警在系统运行主菜单（如图2-2）下，先按“F1”键，再按“火警”键，液晶显示模拟火警菜单，输入要模拟的探测地址后，如果输入正确，液晶自动显示此地址的具体部位，按“确认”键，此地址自动添加到火警区域，并参与逻辑运算且下发给区显。
2.8监测曲线在系统运行主菜单（如图2-2）下，若有火警发生，将光标放在发生火警的地址上，按“F2”键，再按“火警”键，液晶显示此探测地址的浓度曲线（如图2-3）。
图2-3按“菜单”键返回系统主菜单。
5北京利达华信电子有限公司在无火警前提下，也可查看探测器的干扰情况：在系统运行主菜单下按“F2”键，再按“火警”键，液晶提示输入设备监测地址，请输入要查看的设备地址。
如果输入地址正确，液晶显示此地址的具体部位，按“确认”键可查看此探测器的工作情况。
2.9系统操作一在系统运行主菜单下，按“F1”键，再按“菜单”键，液晶中间区域显示可对系统进行的操作，如图2-41．按“1”键，系统自检．2．按“2”键，液晶提示输入系统复位的密码，连续按4次“↑”键，系统复位。
3．按“3”键，可查看系统记录；按“↑”键，可向前查询记录；按“↓”键可向后查询记录。
本系统可保存记录1000条。
4．按“4”键，进入系统时钟修改菜单，其中按“0～9”键：修改光标所在的位置的数字。
按“→”键：光标右移。
按“←”键：光标左移。
按“确认”键：保存修改的信息。
按“菜单”键：不保存修改的信息。
5．按“5”键，系统进入打印设置菜单，如图2-5图2-5系统默认设备报火信息打印，其它信息不打印。
如果用户需要打印其它信息，可将相应的信息状态设为“开”。
其中按“1～6”键可将相应位置状态设为“开”或“关”。
按“确认”键：保存当前所做的修改。
按“菜单”键：不保存当前所做的修改，并返回上一级菜单2.10系统操作二在系统运行主菜单下，按“F2”键，再按“菜单”键，液晶中间区域显示可对系统进行的操作，如图2-6图2-61．按“1”键，可查看系统容量菜单。
如图2-7图2-7其中：“应接”数为系统设置打开的设备数量。
“已接”数为当前系统检测到的设备数量。
按“菜单”键返回上一级菜单。
2．按“2”键，可对系统的手、自动方式进行设置。
如图2-8图2-8按“1～3”键，可改变全局设置，并将相应设置内容写入[ ]内。
按“确认”键：保存修改后的内容。
按“菜单”键：不保存修改后的内容。
3．按“3”键，可查看系统的通讯情况。
如图2-9图2-9其中，如果“联动盘故障盘号”下面无数字，证明与联动盘通讯正常。
按“菜单”键返回上一级菜单。
4．按“4”键，可对系统巡检的进行设置。
如图2-10图2-10其中：火警圈数为系统巡检火警的次数，默认值为2圈，可设为1~9。
故障圈数为系统巡检故障的次数，默认值为4圈，可设为1~29。
数字小则报警快，数字大则报警慢。
在现场干扰比较严重的情况下，建议将报警圈数适当调大。
巡检首址为巡检的起始地址，默认值为0。
末址为巡检的结束地址，默认值为255。
首址和末址可根据工程实际情况而定，如：首址：0，末址：127，则系统只巡检0~127号设备，这样将加快系统巡检速度。
按“确认”键：保存修改后的内容。
按“菜单”键返回上一级菜单。
三．联动控制盘联动控制盘是与128E(Q)Ⅱ控制器配套使用的6路节点多线输出控制盘。
它有自检、强制、手/自动转换、输出线路检测的功能。
3.1自检功能当128E(Q)Ⅱ控制器自检时，6路联动控制盘的启动、回答灯以及手动灯同时点亮。
当自检结束后，所有灯恢复到自检以前的状态。
3.2强制功能将强制锁打开，直接按下相应的启动键，对应的回路直接就有输出，并且128E(Q)Ⅱ上的启动灯亮，且有声音（启动）发出。
3.3手/自动功能在手动时，控制器收到火警信号，根据相应的逻辑关系，联动控制盘上的相应回路的请求灯点亮。
此时没有输出信号，只有按下启动键，才有输出信号。
在自动时，只要控制器上的火警信息满足相应的逻辑关系就可直接启动联动控制盘。
此时请求与启动灯同时亮。
3.4输出线路检测功能联动控制盘上的输出线带线路检测功能。
如果输出线有断、短路的情况，128E(Q)Ⅱ上就可直接显示线路故障。
在没有使用的输出节点上加封一个1.5k Ω的电阻，以防控制器误报节点故障。
附:接线端子图回答1泵1回答1泵2回答1故障回答2泵1回答2泵2启动1启动2回答2故障ZDBD 公共常开常闭5V -5V +24V -LD128E(Q)ⅡCH 探测-探测+CL 24V +回答3启动3回答4启动4回答5启动5启动6回答6。
