坐标转换操作说明
坐标转换软件使用简单说明

坐标转换软件使用简单说明坐标转换软件是一种使用于测绘、地理信息系统(GIS)、导航等领域,用于将不同坐标系之间的坐标进行转换的工具。
它可以将一个坐标点在不同的坐标系之间进行转换,帮助用户在不同的坐标系统下进行地理位置的定位和测量。
下面是对坐标转换软件使用的简单说明。
一、软件安装2.双击安装程序,按照提示进行软件安装;3.完成安装后,打开软件。
二、导入坐标数据1.在软件的主界面上,找到“导入”或“打开”按钮,点击进入数据导入界面;2.选择数据文件的格式(如txt、csv等);3.选择要导入的文件,点击“打开”按钮;4.根据数据文件的格式,设置相应的参数,如分隔符、文件编码等;5.点击“导入”按钮,等待数据导入完成。
三、选择坐标系1.在软件的主界面上,找到“坐标系”或“投影设置”按钮,点击进入坐标系设置界面;2.在坐标系设置界面上,选择当前数据所在的坐标系;3.根据需要,可以进行自定义坐标系的设置;4.点击“确定”按钮,保存坐标系设置。
四、进行坐标转换1.在软件的主界面上,找到“坐标转换”或“坐标计算”按钮,点击进入坐标转换界面;2.在坐标转换界面上,选择要转换的坐标系和要转换的数据;3.根据需要,可以选择转换的方式(如批量转换、单个点转换等);4.点击“转换”按钮,等待坐标转换完成。
五、导出结果1.在坐标转换界面上,找到“导出”按钮,点击进入导出设置界面;2.选择导出的文件格式(如txt、csv等);3.根据需要,设置导出文件的参数,如分隔符、文件编码等;4.选择导出的文件路径和文件名;5.点击“导出”按钮,等待导出结果完成。
六、其他功能2.根据需要,可以使用这些功能进行数据处理和可视化。
coord坐标转换操作说明

1
北京创宇星通科技有限公司
三.坐标转换软件 coordv4.1 单点转换 实例 1: 用户在一个佛山测区内使用 RTK GPS 接收机接收了一些点的 WGS-84 的坐标,
现在希望将其转换为北京 54 和佛山坐标系下的坐标。用户手里还有一些佛山测区的已知点, 这些已知点有 WGS-84 坐标,也有北京-54 坐标也有佛山地方坐标。
i
北京创宇星通科技有限公司
一.常见坐标表示方法 我们首先要弄清楚几种坐标表示方法。一个点的坐标大致有三种坐标表示形式:空间
直角坐标、经纬度和高程、平面坐标和高程。我们通常说的 84 坐标也叫大地坐标是经纬度 和高程的一种;北京 54 坐标是平面坐标和高程的一种,地方坐标也是平面坐标和高程的一 种;(x,y,z)是空间直角坐标的一种。
在同一个椭球的不同坐标系如何转换呢?此时转换需要用到四参数,举个例子,在深 圳既有北京 54 坐标又有深圳地方坐标,在这两种坐标之间转换就用到四参数,而计算四参 数需要同时知道两个已知点的北京 54 坐标和地方坐标。本软件提供计算四参数的功能。
坐标转换方法范文

坐标转换方法范文坐标转换是指将一个坐标系上的点转换成另一个坐标系上的点的操作。
在地理信息系统(GIS)及其他相关领域中,坐标转换是非常重要的。
本文将详细介绍常见的二维坐标转换方法,包括平移、旋转、缩放和镜像。
1.平移:平移是将一个坐标系上的点沿一些方向按一定距离移动到新的位置。
平移操作可以用向量相加来表示。
设点A的坐标为(x1, y1) ,平移向量为(tx, ty),则点A'的坐标为(x1 + tx, y1 + ty)。
2.旋转:旋转是将一个坐标系上的点绕一些中心点按一定角度旋转。
旋转操作可以用矩阵运算来表示。
设点B的坐标为(x2, y2),旋转角度为θ,旋转中心为点C(cx, cy),则点B'的坐标为((x2 - cx) * cosθ - (y2 - cy) * sinθ + cx, (x2 - cx) * sinθ + (y2 - cy) * cosθ + cy)。
3.缩放:缩放是将一个坐标系上的点按照一定比例进行扩大或缩小。
缩放操作可以用矩阵运算来表示。
设点D的坐标为(x3, y3),在x轴和y轴上的缩放比例分别为sx和sy,则点D'的坐标为(x3 * sx, y3 * sy)。
4.镜像:镜像是将一个坐标系上的点相对于一些轴进行对称变换。
镜像操作可以用矩阵运算来表示。
设点E的坐标为(x4,y4),镜像轴为x轴,则点E'的坐标为(x4,-y4)。
以上是常见的二维坐标转换方法。
在实际应用中,我们常常需要综合使用多种方法进行坐标转换。
例如,当我们需要将一个点先平移,再旋转,最后进行缩放时,可以按照此顺序依次进行相应操作。
需要注意的是,不同的坐标系有不同的表示方法和计算规则。
因此,在进行坐标转换时,需要先了解两个坐标系的具体定义和规则,然后再选择合适的转换方法。
总之,坐标转换是GIS及其他相关领域中重要的一部分。
掌握多种坐标转换方法可以帮助我们更好地进行空间数据处理和分析。
CORS坐标转换软件使用说明

坐标转换软件使用说明 1、功能介绍 在南京进行测量的同行一直受到坐标系统和已知控制点的困扰,所以往往许多测量成果因坐标系统问题得不到承认,浪费了大量的人力物力。
基于此:本公司集全部精干技术力量,研发本款坐标转换软件,可以说:它是全体测量工作者的福音。
南京CORS因为其免费,应用十分广泛,但是使用南京CORS在很多情况下,因为已知控制点原因无法实地取得平面坐标而限制了CORS优势的发挥。
本软件可以实现基于南京CORS测量的WGS84坐标与92南京地方坐标双向自由转换,转换精度与权威部门转换成果比较(在南京市6800平方公里范围内,包括高淳、溧水、六合、浦口):平面残差中误差优于±5mm、高程残差中误差均优于±1cm。
精度完全具有保障,免去到处寻找控制点带来的人力、财力和时间浪费。
按照最新城市规范规定,这种模式可以实现城市E级GPS控制点的平面测量。
本软件是一款后处理软件,即:内业处理软件,它不能在实地计算坐标,通过事后(采集)或事前(放样)数据处理,同样可以让你在野外无忧无障碍开展工作。
适用平台:Windows 32位所有系统平台。
2、外业采集数据转换操作介绍 外业测量数据从RTK手簿中以WGS84坐标格式导出,导出以后将文件复制到计算机,假设文件名为0513.dat。
在电脑中启动软件,界面如下: 图一:程序启动界面 首先选择转换方向下拉列表框,此时选择“WGS84—>NJ92”,表示将WGS84坐标转向92南京地方坐标,此时软件会出现一个按钮键读入数据并转换,点击该按钮,在弹出的文件对话框中选择从手簿导出的外业坐标文件。
如:0513.dat,点击打开按钮即可完成转换。
如图二: 图二:选择原始数据文件 记得一定要选择你的原始数据文件格式在点击打开按钮。
转换完成以后又会在对话框中再出现一个按钮导出转换成果,点击它即可将转换成果导出,导出文件格式为:“点名,代码,北坐标,东坐标,吴淞高”的文本文件。
坐标转换方法说明

坐标转换是将一种坐标系统中的坐标值转换为另一种坐标系统中的坐标值的过程。
常见的坐标系统包括经纬度、平面直角坐标系等。
下面介绍几种常见的坐标转换方法:
经纬度与平面坐标的转换:这种转换常用于地图上的坐标定位。
其中,从经纬度转换到平面坐标需要使用投影算法,常见的投影方式包括墨卡托投影、高斯投影等。
而从平面坐标转换到经纬度则需要使用反投影算法。
地心坐标与地表坐标的转换:地心坐标是以地球质心为原点的三维空间坐标系,而地表坐标是以地球表面某一参考点为原点的二维坐标系。
转换过程需要考虑地球的形状和参数,常用的方法包括WGS84模型和GRS80模型等。
坐标系之间的转换:有时需要在不同的坐标系之间进行转换,如从笛卡尔坐标系转换到极坐标系。
这种转换涉及到坐标轴的旋转和缩放等变换。
坐标与高程的转换:有时需要将水平坐标与高程信息结合起来,如在地图中标注山峰的高度。
这种转换可以使用地形图数据或地球重力模型进行计算。
需要注意的是,在进行坐标转换时需要根据具体的应用场景和数据来源选择合适的转换方法,同时还需要注意坐标系统的精度和不确定性,避免数据误差积累导致的精度损失。

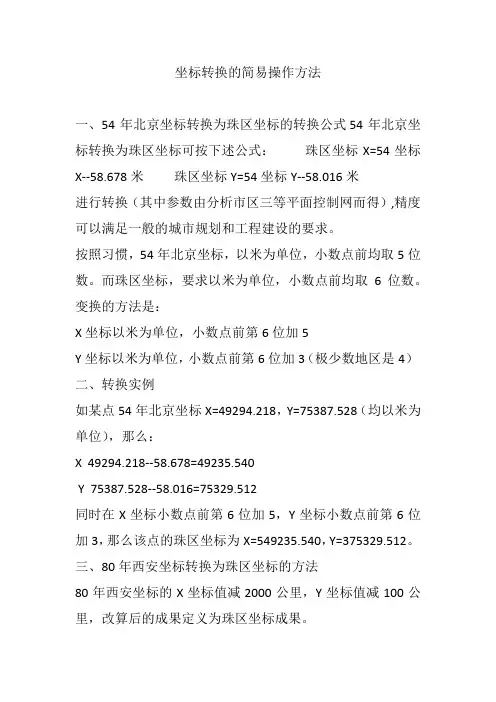

坐标转换的简易操作方法

坐标转换的简易操作方法
一、54年北京坐标转换为珠区坐标的转换公式 54年北京坐标转换为珠区坐标可按下述公式:珠区坐标X=54坐标X--58.678米珠区坐标Y=54坐标Y--58.016米
进行转换(其中参数由分析市区三等平面控制网而得),精度可以满足一般的城市规划和工程建设的要求。
按照习惯,54年北京坐标,以米为单位,小数点前均取5位数。
而珠区坐标,要求以米为单位,小数点前均取6位数。
变换的方法是:
X坐标以米为单位,小数点前第6位加5
Y坐标以米为单位,小数点前第6位加3(极少数地区是4)二、转换实例
如某点54年北京坐标X=49294.218,Y=75387.528(均以米为单位),那么:
X 49294.218--58.678=49235.540
Y 75387.528--58.016=75329.512
同时在X坐标小数点前第6位加5,Y坐标小数点前第6位加3,那么该点的珠区坐标为X=549235.540,Y=375329.512。
三、80年西安坐标转换为珠区坐标的方法
80年西安坐标的X坐标值减2000公里,Y坐标值减100公里,改算后的成果定义为珠区坐标成果。
四、转换实例
如某点80年西安坐标X=2540000.000,Y=38470000.000(均以米为单位),那么该点的珠区坐标为X=540000.000,Y=370000.000。
2002年1月14日。
LGO软件静态后处理及坐标转换操作流程

LGO软件静态后处理及坐标转换操作流程LGO软件是一款专业的测量数据处理软件,用于处理全站仪、GPS仪等测量设备采集到的原始测量数据。
在使用LGO软件进行数据处理时,通常需要进行静态后处理和坐标转换操作。
下面是LGO软件静态后处理及坐标转换的简要操作流程。
1.导入数据首先,将采集到的原始测量数据导入LGO软件。
可以通过设备连接电脑,直接导入或通过存储介质(如U盘)导入数据。
2.创建观测项目在LGO软件中,需要创建一个新的观测项目来管理相关的测量文件和数据。
可以根据实际需要命名观测项目,并选择数据类型(如全站仪、GPS等)。
3.添加观测文件在创建的观测项目中,需要添加采集到的观测文件。
可以通过“导入”或“拖拽”方式将原始测量文件添加到项目中。
4.数据校正6.基线处理基线处理是静态测量中重要的一步,可以根据基线的几何关系进行数据处理。
在LGO软件中,可以选择合适的处理方法,如最小二乘法、平差法等,并进行计算。
7.坐标计算根据测量数据和基线处理的结果,可以进行坐标计算。
LGO软件提供了多种坐标计算方法,如三角高程法、体积计算法等。
用户可以根据实际需求选择合适的计算方法。
8.坐标转换在实际测量中,可能需要将测量数据转换到不同的坐标系或投影系统。
LGO软件提供了强大的坐标转换功能,可以实现不同坐标系之间的转换,并进行相应的处理。
9.结果输出最后,将处理和计算的结果进行输出。
LGO软件提供了丰富的输出选项,可以生成多种格式的报告和图表,满足用户的需求。
总结:。
在线坐标转换软件简要操作说明

【中转服务器设置】
1.开机后,打开“NETCoordConvertorCE”软件
2.点击GPRS下的“启动”,等待大约25秒
3.打开“查看连接”,打开“Default Connection”后选择“连接”
4.当连接窗口显示“已连接”后隐藏窗口并退出当前窗口,然后选择“登陆”项
5.点击“登陆”键,当登陆状态显示成功后,点X选择“否”以最小化窗口退出到桌面
6.中转服务器设置成功
【RTK软件设置】
1.在桌面打开“Hi RTK road”软件
2.打开项目并新建项目
2.打开“参数”选择“投影”选项,设置正确的中央子午线值并保存
3.打开坐标系统菜单栏,选择坐标系统下的“网络坐标系统”
4.在弹出的界面中点击请求参数列表,在列表中选择所需的坐标系统,然后点击“未启用
网络坐标转换”退出当前界面
5.连接GPS后,进行测量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
北京创宇星通科技有限公司
步骤: 1. 确定转换关系:
按照上面的步骤计算出七参和四参,这样就确立了转换关系,也就是说文件里所有的 点都按照上面确定的转换关系来完成转换。主界面如下: 2. 确定转换格式:
在主界面中选择文件转换,点击格式按钮。
①新建格式:在名称,扩展名中输入相应的内容,然后自己选择数据列表中的内容并添 加来确定格式,如果列表中没有的就用其他来表示,完成后点击完成新建。
当输入完了参与计算的已知点坐标后点击
,计算结果会显示出来如下图
并弹出名为 result.txt 文本文件,显示包含每个点值和误差情况。如下图
4
北京创宇星通科技有限公司
还可以对已经输入的点进行修改,点击
,并选中修改的点,如下图:
当修改完后再次点击 4).确定转换参数
按钮即可。
点击
,软件就会弹出软件所计算所得到的七参数值。X 平移,Y 平移,Z 平移,
X 旋转,Y 旋转,Z 旋转,尺度变化 K。当然如果已有七参数值可以在“七参数设置”里直接 输入参数值。
5
北京创宇星通科技有限公司
5). 选择正确对应类型,完成 WGS84 到北京 54 的转换,点击确定返回软件主界面,
选择
。
在输入源坐标控件下的椭球基准下拉项中选择 WGS84 坐标系 在选择源坐标类型控件中选择大地坐标; 在输入源坐标控件中输入欲转换成的北京 54 坐标的 WGS84 坐标值,例如欲转换 WGS84 坐标为 N23º2ˊ33.6545”E113º13ˊ24.8441” 11.072”在输入源坐标控件中以 023:02: 33.6545 113:13:24.8441 11.072。中间以冒号隔开的形式输入; 在坐标转换复选控件中勾选七参数转换; 在输出目标坐标控件下的椭球基准下拉项中选择北京 54 坐标系; 在选择目标坐标类型控件中选择平面坐标;
常见的坐标转换有:WGS-84 坐标和北京 54 坐标之间转换、北京 54 坐标对地方坐标、 WGS-84 和地方坐标之间转换。 二.坐标转换严密性
现在,再搞清楚转换的严密性问题,在同一个椭球里的坐标转换都是严密的,而在不 同的椭球之间的坐标转换是不严密的。举个例子,在 WGS-84 坐标和北京 54 坐标是两个不同 的椭球基准因此它们之间是不存在一套转换参数可以全国通用的,每个地方都会有所不一 样,而北京 54 坐标和地方坐标是处于同一个椭球基准。
北京创宇星通科技有限公司
历史纪录
版本 1.40
日期 2005-09-10
作者 周锡坡
修订 2005-11-02
备注 cyxt
1
北京创宇星通科技有限公司
目录
1.常见坐标表示方法······································································· 1 2.坐标转换严密性及坐标转换流程····················································································· 2 4. 坐标转换软件 coordv4.1 文件转换 ········································· 13
常见的坐标系有:空间直角坐标系、WGS-84 坐标系、北京 54 坐标系、国家 80 坐标系 等。在每一个坐标系下的每一个点的坐标都可以有以上三种点的坐标表示形式,如 WGS84 坐标系下的一个点的坐标可以表示为 WGS84 坐标系下的空间直角坐标;也可以表示为 WGS84 坐标系下的大地坐标;也可以表示为 WGS84 坐标系下的平面坐标。值得注意的是我们通常所 说的 84 坐标是指在 WGS-84 坐标系下的 84 坐标,因为在北京 54 坐标系下也存在北京 54 坐 标系下的 84 坐标;同理我们通常所说的北京 54 坐标是指在北京 54 坐标下的 54 坐标;通常 所说的地方坐标也是指在北京 54 坐标下的地方坐标。因此如果没有特别指具体定坐标系的 情况应按如上默认形式。
然后点击坐标转换按钮
,软件会自动根据所得的七参数进行 WGS84 到北京
6
北京创宇星通科技有限公司 54 的转换。在输出目标坐标控件中立即显示出转换结果见下图。
2.利用三参数进行 WGS-84 坐标和北京 54 坐标之间转换。 当已知点很少时且区域范围不大,最远点间的距离不大于 30Km(经验值),就可以用三
争议
任何因本文件及相关硬件和软件而产生的争议,均应依据中国法律在中国境内解决。
商标
北京创宇星通科技有限责任公司名称及标识均为北京创宇星通科技有限责任公司的注册 商标及标识。
其他商标
其他相关商标及产品名称均为其持有人分别持有的商标或者注册商标。
其他
本文件由北京创宇星通科技有限责任公司在中国印制 本文件经北京创宇星通科技有限责任公司授权
8
北京创宇星通科技有限公司 确定四参数:
9
在主界面四参数转换时的选项,结果如下:
北京创宇星通科技有限公司
5、用七参数和四参数进行 WGS-84 和地方坐标之间的转换 此时需要分别已经计算出七参数和四参数值。主界面如下操作:
10
北京创宇星通科技有限公司
实例 2:用户在一个测区内使用 GPS 接收机接收了一些点的 WGS-84 的坐标,现在希望将其转 换为北京 54 和地方坐标下坐标。而用户手里只有一些已经知点的有北京-54 坐标和地方坐 标,却没有 WGS-84 的坐标。
分析:WGS-84 坐标和北京 54 坐标是不同两个椭球的坐标转换,首先第一步要求得七 参数或三参数,继而才能利用所得到参数进行坐标转换,要求得到的是北京 54 坐标是平面 坐标我们还需要设置投影参数,而每一个地方的投影参数都不尽相同。而北京 54 和佛山坐 标是同一个椭球,所以他们之间的转换需要用到四参数。提示:经纬度到平面坐标转换是需 要设置投影参数。
分析: 以上得知可以计算出四参数,重点需要解决的问题是:没有已知点的 WGS-84 坐标如何进行计算七参或三参?
解决办法:此软件有提供默认的七参数。当要求精度不是很高时可以使用软件自带的 七参数进行坐标转换,值得注意的是:不存在一套转换参数可以全国通用的。具体操作与实 例 1 完全一致。 实例 3:北京 54 坐标系下的中央子午线 114 度带转换成 117 度带。
2). 设置投影参数。 点击坐标转换→投影设置弹出投影设置窗口如下图。由于每一个地方的中央子
午线都有所不同,于是在不同的地方要重新设置中央子午线的值。此软件默认中央子 午线如下图。
投影参数的作用:WGS84 经纬度通过七参数转换为北京 54 平面坐标流程为: WGS-84 坐标系下的 WGS84 经纬度→… … …→北京 54 坐标系下的经纬度→坐标投影 (投影参数设置)→北京 54 坐标系下平面坐标。
i
北京创宇星通科技有限公司
一.常见坐标表示方法 我们首先要弄清楚几种坐标表示方法。一个点的坐标大致有三种坐标表示形式:空间
直角坐标、经纬度和高程、平面坐标和高程。我们通常说的 84 坐标也叫大地坐标是经纬度 和高程的一种;北京 54 坐标是平面坐标和高程的一种,地方坐标也是平面坐标和高程的一 种;(x,y,z)是空间直角坐标的一种。
1
北京创宇星通科技有限公司
三.坐标转换软件 coordv4.1 单点转换 实例 1: 用户在一个佛山测区内使用 RTK GPS 接收机接收了一些点的 WGS-84 的坐标,
现在希望将其转换为北京 54 和佛山坐标系下的坐标。用户手里还有一些佛山测区的已知点, 这些已知点有 WGS-84 坐标,也有北京-54 坐标也有佛山地方坐标。
coord 软件 v4.1 主界面如下:
2
北京创宇星通科技有限公司 1.利用七参数进行 WGS-84 坐标和北京 54 坐标之间转换。 步骤: 1). 新建坐标转换文件,便于下次使用转换时不用重新输入,直接打开即可。
提示:软件采用文件化管理,用户可以将一种转换作为一个文件保存下来,下次 使用时从文件菜单中选择打开这个文件来调用所有已有的转换参数。
弃权声明
本公司有权不经事先通知而对本文件及任何本文件所述之硬件和软件进行变更的权利。北 京创宇星通科技有限责任公司放弃所有明示或默示的担保,包括但不限于就有关文件或硬 件及软件中存在的错误或缺陷的商销性默示担保和保证产品具有符合特定目的适用性的 默示担保。北京创宇星通科技有限责任公司对事先已经知道或应当知道的可能发生的用户 预期利润损失及其他经济损失,包括但不限于特别损害、附带损失、非直接损失、间接损 失及其他损害均不承担损害赔偿责任。
参数代替七参,此时仅需知道一个已经点的大地坐标和平面坐标,三参数为 X 平移,Y 平移, Z 平移,而将 X 旋转,Y 旋转,Z 旋转,尺度变化 K 均视为 0。操作如下图
计算三参:
确定三参:
7
北京创宇星通科技有限公司
接着在主界面中操作与利用七参数转换时选择类型一致即可。
3.利用四参数进行北京 54 坐标对地方坐标的转换。 分别输入两个已知点的北京 54 坐标和地方坐标 如下图:
11
北京创宇星通科技有限公司 点击坐标转换菜单→换带计算
分别弹出“转换前投影设置”和“转换后投影设置”窗口。如下:
12
北京创宇星通科技有限公司
主界面操作如下:
四、坐标转换软件 coordv4.1 文件转换 用户如果需要转换的是一个文件里的所有的点,可以用文件转换来完成。 实例 4:用户手中有一个文本文件其中有许多 WGS-84 坐标点,现欲将所有点转换成北京 54 坐标和地方坐标。 用户数据(空格格开):
在同一个椭球的不同坐标系如何转换呢?此时转换需要用到四参数,举个例子,在深 圳既有北京 54 坐标又有深圳地方坐标,在这两种坐标之间转换就用到四参数,而计算四参 数需要同时知道两个已知点的北京 54 坐标和地方坐标。本软件提供计算四参数的功能。
