钢筋的几种构造形式
钢筋的种类
钢筋的种类钢筋是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形，有时为带有圆角的方形。
包括光圆钢筋（俗称线材和圆钢）、带肋钢筋（俗称螺纹钢）。
钢筋可以承受拉力，增加机械强度。
通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：按轧制外形分（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。
（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。
（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。
（4）冷轧扭钢筋：经冷轧并冷扭成型。
按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。
按力学性能分Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
按在结构中的作用分按在结构中的作用分:受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:1.受力筋——承受拉、压应力的钢筋。
2.箍筋——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
3.架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
4.分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
5.其它——因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、环等。
现在钢筋常用有热轧光圆钢筋（俗称圆钢）、热轧带肋钢筋（俗称螺纹钢）、冷轧扭钢筋、冷拔低碳钢丝。
其中以前两者应用最广泛，后两者一般用在高强混凝土中。
圆钢标识为HPB235，一般采用的直径为6.5、8、10、12，再粗的就不常用了，而且以6.5和8最为常用，一般用做箍筋。
建筑用的钢筋主要分为哪几类
钢筋常用的分类钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：（一）按轧制外形分（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。
（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。
（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。
（4）冷轧扭钢筋：经冷轧并冷扭成型。
（二）按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。
（三）按力学性能分Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）（四）按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等钢筋下料长度的计算钢筋因弯曲或弯钩会使其长度发生变化，在施工配料中不能公根据施工图所示尺寸下料；必须考虑混凝土保护层、钢筋弯曲、弯钩等因素，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：平直钢筋下料长度=构件长度-保护层厚度+弯钩的增加长度弯起钢筋下料长度=直段长度+斜段长度+弯钩的增加长度-弯曲调整值箍筋下料长度=外皮周长尺寸+箍筋调整值计算钢筋造价时，则按照上述计算公式不扣减弯曲调整值即可。
钢筋如有接长，则另加搭接长度。
一、单个弯钩增加长度计算钢筋弯钩有三种形式：半圆弯钩、直弯钩及斜弯钩，说明：（a）半圆弯钩（b）直弯钩（c）斜弯钩设D为圆弧弯曲直径，d为钢筋直径，Lp为弯钩的平直部分长度，并根据规定取值D=，Lp=3d，则单个弯钩增加长度如表2-9。
弯钩角度α180°135°90°弯钩增长公式++++弯钩增加长度表2-9单个弯钩增加长度1注：某些施工或预算手册中的弯钩增加长度公式为：弯钩角度α180°135°90°弯钩增长公式Lz3d+++弯钩增加长度表2-9单个弯钩增加长度2二、钢筋弯曲调整值由于钢筋弯曲时，外侧伸长，内侧缩短，只有轴线长度不变。
kz边柱和角柱柱顶纵向钢筋构造

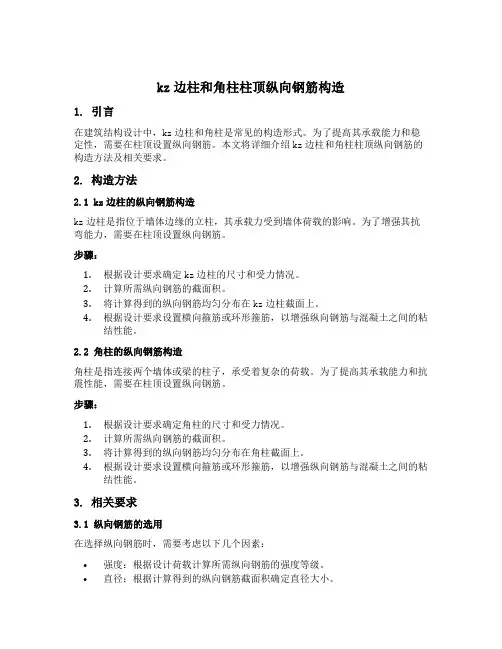

kz边柱和角柱柱顶纵向钢筋构造1. 引言在建筑结构设计中，kz边柱和角柱是常见的构造形式。
为了提高其承载能力和稳定性，需要在柱顶设置纵向钢筋。
本文将详细介绍kz边柱和角柱柱顶纵向钢筋的构造方法及相关要求。
2. 构造方法2.1 kz边柱的纵向钢筋构造kz边柱是指位于墙体边缘的立柱，其承载力受到墙体荷载的影响。
为了增强其抗弯能力，需要在柱顶设置纵向钢筋。
步骤：1.根据设计要求确定kz边柱的尺寸和受力情况。
2.计算所需纵向钢筋的截面积。
3.将计算得到的纵向钢筋均匀分布在kz边柱截面上。
4.根据设计要求设置横向箍筋或环形箍筋，以增强纵向钢筋与混凝土之间的粘结性能。
2.2 角柱的纵向钢筋构造角柱是指连接两个墙体或梁的柱子，承受着复杂的荷载。
为了提高其承载能力和抗震性能，需要在柱顶设置纵向钢筋。
步骤：1.根据设计要求确定角柱的尺寸和受力情况。
2.计算所需纵向钢筋的截面积。
3.将计算得到的纵向钢筋均匀分布在角柱截面上。
4.根据设计要求设置横向箍筋或环形箍筋，以增强纵向钢筋与混凝土之间的粘结性能。
3. 相关要求3.1 纵向钢筋的选用在选择纵向钢筋时，需要考虑以下几个因素：•强度：根据设计荷载计算所需纵向钢筋的强度等级。
•直径：根据计算得到的纵向钢筋截面积确定直径大小。
•数量：根据计算得到的纵向钢筋截面积和间距确定数量。
3.2 箍筋或环形箍筋的设置为了增强纵向钢筋与混凝土之间的粘结性能，需要设置横向箍筋或环形箍筋。
其要求如下：•箍筋或环形箍筋的直径和间距应符合设计要求。
•箍筋或环形箍筋应均匀分布在纵向钢筋附近，并与纵向钢筋之间保持一定的间距。
3.3 施工注意事项在进行kz边柱和角柱柱顶纵向钢筋构造时，需要注意以下事项：•施工前应仔细检查模板尺寸和位置是否符合设计要求。
•在设置纵向钢筋前，需要先将模板表面清理干净，并进行防腐处理。
•在混凝土浇注前，应确保纵向钢筋的位置和数量符合设计要求，并进行必要的调整。
4. 结论kz边柱和角柱柱顶纵向钢筋构造是提高结构承载能力和稳定性的重要手段。
钢结构体系类型

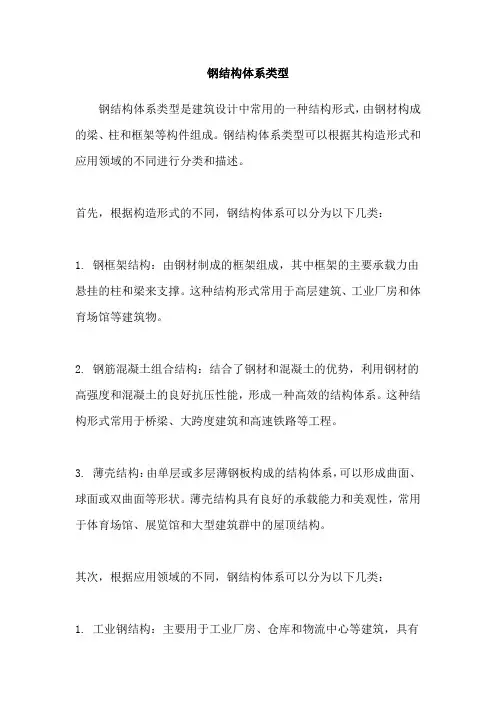

钢结构体系类型
钢结构体系类型是建筑设计中常用的一种结构形式，由钢材构成的梁、柱和框架等构件组成。
钢结构体系类型可以根据其构造形式和应用领域的不同进行分类和描述。
首先，根据构造形式的不同，钢结构体系可以分为以下几类：
1. 钢框架结构：由钢材制成的框架组成，其中框架的主要承载力由悬挂的柱和梁来支撑。
这种结构形式常用于高层建筑、工业厂房和体育场馆等建筑物。
2. 钢筋混凝土组合结构：结合了钢材和混凝土的优势，利用钢材的高强度和混凝土的良好抗压性能，形成一种高效的结构体系。
这种结构形式常用于桥梁、大跨度建筑和高速铁路等工程。
3. 薄壳结构：由单层或多层薄钢板构成的结构体系，可以形成曲面、球面或双曲面等形状。
薄壳结构具有良好的承载能力和美观性，常用于体育场馆、展览馆和大型建筑群中的屋顶结构。
其次，根据应用领域的不同，钢结构体系可以分为以下几类：
1. 工业钢结构：主要用于工业厂房、仓库和物流中心等建筑，具有
较大的跨度和承载力，能够满足大空间内部布局和设备安装的需求。
2. 商业钢结构：主要用于商业综合体、购物中心和办公楼等建筑，
具有较高的空间利用率和可塑性，可以实现多功能和灵活布局。
3. 桥梁钢结构：主要用于公路桥梁、高速铁路桥梁和城市轨道交通
桥梁等建筑，具有较大的跨度和抗震性能，能够承受车辆和人流的重载荷。
总之，钢结构体系类型的选择应根据具体的项目需求和设计要求进行，结构工程师和建筑师可以根据不同的场景和目标来选择最合适的钢
结构类型，以确保建筑的安全性、经济性和功能性。
钢筋混凝土过梁的构造形式及优缺点分析
钢筋混凝土过梁的构造形式及优缺点分析钢筋混凝土过梁是一种广泛应用于建筑工程中的结构形式，其通过钢筋混凝土材料的组合构造实现了大跨度的横向均布荷载的传递和支撑。
本文将重点分析钢筋混凝土过梁的构造形式以及它所具有的优点和缺点。
一、构造形式钢筋混凝土过梁的构造形式多种多样，下面将介绍其中几种常见的形式：1. 箱形过梁：箱形过梁是一种中空的结构形式，它由上下两个平行的混凝土板和两侧的墙壁组成。
箱形过梁的上下板和墙壁通过钢筋进行连接，整体结构较为坚固。
2. 矩形过梁：矩形过梁是一种常见的钢筋混凝土过梁形式，它由一层或多层纵向和横向设置的钢筋混凝土构件组成。
矩形过梁的构造简单，施工方便，适用于中小跨度的建筑工程。
3. T形过梁：T形过梁是一种具有横向槽口的结构形式，它通过横向设置的槽口使得梁的截面呈“T”字形。
T形过梁不仅具有承载能力较强的优点，还可以用于隐藏管线和电缆等。
二、优点分析钢筋混凝土过梁相比其他结构形式具有以下优点：1. 承载能力强：钢筋混凝土过梁采用钢筋混凝土材料，具有较强的抗压、抗弯和抗震能力，能够承受较大的荷载。
2. 施工方便：钢筋混凝土过梁的构造相对简单，施工方便快捷。
施工过程中可以根据具体需要进行模板拼装，适应不同形状和尺寸的过梁。
3. 经济实用：相比其他结构形式，钢筋混凝土过梁的造价较低，具有较好的经济性。
同时，它的使用寿命长，维护成本低。
4. 可塑性强：钢筋混凝土过梁的构造形式多样，可以根据实际需要进行设计和施工，满足不同工程的要求。
三、缺点分析除了优点之外，钢筋混凝土过梁也存在以下缺点：1. 自重较大：钢筋混凝土过梁的自重相对较大，增加了施工和运输的难度，同时也对建筑结构的承载能力提出了一定的要求。
2. 可塑性差：钢筋混凝土过梁在构造形式的选择上相对固定，可塑性较差。
当需要实现非常规的过梁形状或结构布局时，可能需要采用其他结构形式。
3. 混凝土开裂：钢筋混凝土过梁在使用过程中，由于温度变化、荷载变化等因素的影响，可能会出现混凝土开裂的情况，对结构的稳定性造成一定影响。
钢筋在工程中分类及分级符号
钢筋施工一、钢筋的分类钢筋由于品种、规格、型号的不同和在构件中所起的作用不同，在施工中常常有不同的叫法。
对一个钢筋工来说，只有熟悉钢筋的分类，才能比较清楚地了解钢筋的性能和在构件中所起的作用，在钢筋加工和安装过程中不致发生差错。
钢筋的分类方法很多,主要有以下几种：（一）按钢筋在构件中的作用1、受力筋：是指构件中根据计算确定的主要钢筋,包括有：受拉筋、弯起筋、受压筋等。
2、构造钢筋：是指构件中根据构造要求设置的钢筋,包括有:分布筋、箍筋、架立筋、横筋、腰筋等。
（二）按钢筋的外形1、光圆钢筋：I级钢筋（Q235钢筋）均轧制为光面圆形截面,钢筋表面光滑无纹路，主要用于分布筋、箍筋等.直径6-10mm的供应形式一般做成盘圆,直径12mm以上为直条.2、带肋钢筋：有螺旋形、人字形和月牙形三种,一般Ⅱ、Ⅲ级钢筋轧制成人字形,Ⅳ级钢筋轧制成螺旋形及月牙形。
钢筋表面刻有不同的纹路，增强了钢筋与混凝土的粘结力,主要用于墩柱、梁等构件中的受力筋。
带肋钢筋的出厂长度有9m、12m两种规格。
3、钢丝：分冷拔低碳钢丝和碳素高强钢丝两种,直径均在5mm以下。
4、钢绞线：有3股和7股两种，常用于预应力钢筋混凝土构件中（三）按钢筋的强度在钢筋混凝土结构中常用的是热轧钢筋，热轧钢筋按强度可分为四级,HPB300（Ⅰ级钢），其屈服强度标准值为300MPa；(2011年开始代替HPB235) HRB335（Ⅱ级钢)，其屈服强度标准值为335MPa；HRB400（Ⅲ级钢）,其屈服强度标准值为400MPa；RRB400(Ⅳ级钢)，其屈服强度标准值为400MPa。
（四）按直径大小钢丝（直径3～5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm).（五）钢筋的符号A:Ⅰ级钢筋B：Ⅱ级钢筋C：Ⅲ级钢筋D：Ⅳ级钢筋HPB—热轧光圆钢筋(Hot Rolled Piain Bars）。
HRB—普通热轧带肋钢筋(Hot Rolled Rib-bed Bars）.例如：三圣特大桥中所使用钢筋型号为HPB300（A6、A8、A10）、HRB400（C 12、C14、C16、C18、C20、C25、C28、C32、)两种型号.二、钢筋进场一般规定钢筋应具有出厂质量证明书和试验报告单，进场时除应检查其外观和标志外,尚应按不同的钢种、等级、牌号、规定及生产厂家分批抽取试样进行力学性能检验，检验试验方法应符号现行国家标准的规定。
墙钢筋的构造配置
墙钢筋的构造配置
总结 1. 端锚固构造 （1）端头：无暗柱，水平分布筋伸至竖向分布筋外侧，弯折10d；有暗 柱，水平分布筋伸至竖向分布筋内侧，弯折10d。 （2）暗柱转角墙、端柱转角墙、端柱翼墙、翼墙，水平分布筋伸至对应 竖向钢筋
内侧，弯折15d；端柱转角墙需验算水平分布钢筋进端柱直线段长度 ≥0.6labE。
全部纵筋伸至板底钢筋网上，弯折15d，入基础直线长度≥0.6labE 且≥20d。
建筑构造 编写组
墙钢筋的构造配置
③变截面（如图）：剪力墙变截面处竖向钢筋构造（16G101-1，74页）
建筑构造 编写组
墙钢筋的构造配置
总结: a. 30 ，可以忽略变截面导致的纵向钢筋长度变化，钢筋弯曲调整。 b. 30 ，下层墙柱纵筋伸至本层楼板顶，弯折12d；
LL LL（JC） LL（JX） LL（DX） LLk
AL BKL
建筑构造 编写组
墙钢筋的构造配置
2.2 墙梁（连梁） （1）纵筋（图2.6）：（16G101-1，78页）
建筑构造 编写组
墙钢筋的构造配置
总结 1. 纵筋（单洞口、双洞口） 直锚：伸入支座长度≥laE，且≥600； 弯锚：伸至墙外侧纵筋内侧弯折15d。 2. 箍筋（布置范围） 楼层连梁：跨中按设计要求等距离布置，第一道箍筋起布距离洞口边缘50mm。 墙顶连梁：跨中同楼层连梁，伸入墙肢纵筋范围内箍筋直径同跨中，布置间距 150mm，第一道箍筋起布距离洞口边缘100mm。
1. 剪力墙钢筋类型： （1）墙柱：纵筋、箍筋； （2）墙梁：纵筋、箍筋、拉筋； （3）墙身：垂直分布筋
水平分布筋 拉结筋 洞口加强筋
剪力墙构件钢筋示意图
建筑构造 编写组
建筑结构中板顶钢筋分离式布置
建筑结构中板顶钢筋分离式布置楼板钢筋配筋分为两种形式，一种是分离式配筋，另一种是部分贯通式配筋，板下部受力钢筋都是一样的。
在分离式配筋中，上部有支座负筋，在原位标注中标注，支座负筋只在支座上部配置。
分离式配筋就是由下部的双向受力钢筋和上部支座负筋组成的分离式配筋。
部分贯通式配筋，除了有下部受力钢筋，上部受力钢筋除支座负筋之外，还有一个上部贯通钢筋，跟下部受力钢筋一样是双向的。
假如支座处的受力较大的时候，仅通过上部贯通筋不能够满足支座的一个负弯矩的要求，需要再加入支座受拉负筋。
如果只用上部贯通筋可以解决支座的负弯矩，那么就不用设计上部支座负筋，分离式配筋和部分贯通式配筋区别之处就在于上部有没有贯通筋，如果没有上部贯通筋，就是分离式配筋，如果有上部贯通筋，就是部分贯通式配筋。
分离式配筋的主要构造原则：板底的正弯矩钢筋宜不切断而全部伸入支座内加强其整体性；板顶的负弯矩支座钢筋向跨内伸长的长度应能覆盖负弯矩区域；钢筋切断后应满足锚固长度的要求。
楼板1：上下双层双向配筋，就是部分贯通是配筋，上部没有单独配置支座负筋，只是双向双层配筋，没有设置支座处负筋，属于部分贯通式配筋，没有支座钢筋。
贯通式配筋和分离式配筋，唯一的区别就在于上部钢筋是不是按照通跨布置，如果不是按照通跨布置的就是分离式配筋。
楼板2：楼板上部中间没有布置钢筋时，分离式配筋楼板上部中间设置抗裂筋、抗温度筋，未通跨布置，仍是分离式配筋楼板，仅在支座处配置了各向的支座负弯矩钢筋。
在上部支座分布钢筋上部的支座负弯矩钢筋，分布筋垂直于上部受力钢筋，分布钢筋对对受力筋进行固定位置。
单向板只在板下部配置单个方向的受力钢筋，在另一个方向就需要有分布钢筋固定受力钢筋的位置，形成钢筋网线。
楼板下部布置单向钢筋时，分布钢筋要使用的位置固定单向受力钢筋。
发现集中标注底部布置单向受力钢筋时，一般认为就是一个单向板。
楼板底部配筋一般都是x向和Y向，当板底部配筋只有一向配筋，底部只有x向筋的时候，那么它的Y的方向就是分布钢筋，如果说底部只有Y方向的配筋，那么x方向就是分布钢筋。
钢筋
绑扎
螺纹连接，绑扎仍为钢筋连接的主要手段之一。钢筋绑扎时，钢筋交叉点用铁丝扎牢；板和墙的钢筋网，除 外围两行钢筋的相交点全部扎牢外，中间部分交叉点可相隔交错扎牢，保证受力钢筋位置不产生偏移；梁和柱的 箍筋应与受力钢筋垂直设置，弯钩叠合处应沿受力钢筋方向错开设置。受拉钢筋和受压钢筋接头的搭接长度及接 头位置符合施工及验收规范的规定。
简介
分类 的检验
成品 绑扎
加工 允许偏差
冷轧
分类
钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分 类：
一、按直径大小分 钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22m 钢筋m）。 二、按力学性能分 Ⅰ级钢筋（300/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630） 三、按生产工艺分 热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。 四、按在结构中的作用分 受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等
工程
工程量计算规则 1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。 2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包 括在钢筋的损耗率之内，不另计算塔接长度。钢筋电渣压力焊接、套筒挤压等接头，以个计算。 3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道 长度，并区别不同的锚具类型，分别按下列规定计算： （1）低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。 （2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行 计算。 （3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0.15m，两端采用帮条锚具 时预应力钢筋共增加0.3m计算。 （4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0.35m计算。
第14章 基础的构造钢筋PPT课件
28
29
30
6 梁板式筏型基础平板外伸部位 钢筋排布构造
31
32
33
34
35
36
5.6 基础的构造钢筋
1 2
3
37
38
39
40
41
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
42
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时 间：XX年XX月XX日
第8章 基础结构
8.4 基础结构形式及应用 8.5 无筋扩展基础 8.6 扩展基础 8.7 柱下条形基础 8.8 基础的构造配筋
1
梁板式筏型基础的构造钢筋
6 2
5 3 1
4主梁与次梁相交处 钢筋排布构造
2
1 基础梁内的钢筋构造
3
Байду номын сангаас
1 基础梁内的钢筋构造
4
5
6
2 基础主梁JZL端部及外伸部位钢筋排 布构造
端部等截面外伸钢筋排布构造 端部变截面外伸钢筋排布构造 端部无外伸钢筋排布构造
7
a=1.2la+h+0.5hc
8
9
10
11
12
13
构造筋的解释
钢筋名称解释1、纵筋所谓纵筋就沿梁竖向的上下部钢筋，但是腰筋除外。
/主筋都可以叫纵向钢筋（纵筋）/比较长的一般就是纵筋2、负筋负筋是负弯矩钢筋的简称，起的作用是抵抗负弯矩/负筋就是梁或板顶部或面部的钢筋，因为一般的力学把下侧底部受拉的弯距规定为正弯距方向，所以顶部就是负弯距./受力筋就是我们说的底筋（沿受力方向，挑板可是在上面）分布筋就是与受力筋垂直的那个筋（起固定，传力等作用）负筋就是支座处四分之一短跨那个筋（在受力筋上面）/不过悬挑结构以及阀板基础的梁、扳正好和上述相反/板或梁面层的钢筋就是负筋，用来抵抗负弯距用的，因为负弯距产生面层的拉应力/负筋是承受负弯矩的钢筋，一般在梁的上部靠近支座的部位或板的上部靠近支座部位。
3、架立筋一般的说，架立筋是梁中用来架立箍筋的，差不多出现在三肢箍以上的梁，就是两边的筋是通过了，中部筋只有附加筋（也就是我们说的挑筋），如果没有架立筋的话，中部的那肢箍筋没法绑了，所以出现了架立筋./就是将梁中的箍筋架起来形成笼体的筋。
/长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋。
/架立筋主要是梁中固定间距和受力筋位置所配置的钢筋。
（固定梁内受力筋和箍筋位置，构成梁内骨架的钢筋。
）4、贯通筋贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
贯通筋既可以是受力钢筋，也可以是架力钢筋。
5、构造筋构造筋：满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。
（因构造要求或施工安装需要而配置的，如腰筋、预埋锚固筋等。
）6、受力筋受力筋：通过力学结构计算，对受弯剪压扭拉等受力部位或构件配置的钢筋，主要用来承受荷载，满足结构功能。
（构件中承受拉压应力的钢筋，梁、板中的受力筋根据其形状分为直筋和弯筋。
）7、分布筋分布筋：设置在现浇板中，用来固定受力钢筋，抵抗在计算时忽略的弯矩和各种不确定内力，这就是属于构造钢筋。
构造筋资料
构造筋的质量控制
材料检验：对钢筋材料进行质量检验
• 检查材料和规格是否符合设计要求 • 采用抽样和检测等方法进行检验
施工过程监控：对钢筋制作和安装过程进行监控
• 检查工艺和方法是否符合施工规范 • 采用旁站和巡视等方法进行监控
验收评定：对构造筋的施工质量进行验收评定
• 检查质量和效果是否符合设计要求 • 采用评分和等级等方法进行评定
构造筋的验收与养护
验收：对构造筋的施工质量进行验收
• 检查材料、工艺和效果是否符合要求 • 采用书面报告和现场检测等方法进行验收
养护：对构造筋进行养护，延长其使用寿命
• 如浇水、覆盖和涂刷养护剂等
构04造筋在各类建筑结构中的应 用
构造筋在混凝土结构中的应用
钢筋混凝土：通过将钢筋与混凝土复合而成
• 提高混凝土结构的承载能力和抗震性 能 • 广泛应用于住宅、桥梁和道路等工程
预应力混凝土：通过预张拉钢筋来提高 混凝土结构的性能
• 如预应力梁、预应力板等 • 广泛应用于高层建筑、大跨度结构等 工程
构造筋在钢结构中的应用
钢结构节点：通过设置钢筋来提高钢结构的连接性能
• 如焊接节点、螺栓节点等 • 广泛应用于钢结构高层建筑、钢结构大跨度结构等工程
能
02
• 如钢筋混凝土圈梁、钢筋混 凝土构造柱等 • 广泛应用于历史建筑、老旧 房屋等工程
05
构造筋的未来发展趋势与挑战
构造筋材料的研究与发展
高强度钢筋： 通过材料优化 和工艺改进提 高钢筋的强度
和性能
01
• 如高强度钢筋、超高强度钢 筋等
纤维混凝土： 通过在混凝土 中掺入纤维材 料钢 筋
• 如钢筋混凝土中的环 形钢筋
上反梁的钢筋构造-概述说明以及解释
上反梁的钢筋构造-概述说明以及解释1.引言1.1 概述概述部分的内容可以从以下几个方面进行阐述：上反梁是一种具有特殊结构形式的梁，其在工程建设领域中具有广泛的应用。
通过对梁的结构进行调整和优化，上反梁可以在承载力和刚度方面提供更好的性能，在一些特殊的工程场景中得到了广泛的应用。
上反梁的特点之一是梁的上侧为凸曲面，与传统梁的凹曲面结构不同。
这种结构形式能够使得梁的抗弯承载力得到提高，并能够消除一些传统梁结构中容易出现的缺陷。
同时，上反梁还具有较好的刚度和稳定性，能够在工程建设中起到更可靠的作用。
钢筋构造在上反梁中的应用十分重要。
由于上反梁的结构形式与传统梁有所不同，对于钢筋的布置和设计也有一定的特殊要求。
合理的钢筋构造可以提高上反梁的整体性能，在承受荷载时能够更好地保持结构的稳定性和安全性。
综上所述，上反梁是一种具有特殊结构形式的梁，在工程建设中具有广泛的应用。
钢筋构造在上反梁中起着重要作用，合理的钢筋布置和设计能够提高上反梁的性能，为工程的稳定性和安全性提供保障。
1.2文章结构1.2 文章结构本文将按照以下结构进行展开讨论上反梁的钢筋构造：第一部分是引言，旨在为读者提供对上反梁和钢筋构造的基本了解。
在概述部分，将简要介绍上反梁和钢筋构造的定义以及其在建筑领域中的重要性。
接着，在文章结构部分将对全文的整体内容进行介绍，以便读者清楚掌握文章的布局和内容安排。
最后，在目的部分将明确阐述文章撰写的目的和意义。
第二部分是正文，将更深入地探讨上反梁的定义和特点，以及钢筋构造在上反梁中的应用。
在2.1上反梁的定义和特点部分，将详细解释上反梁的概念、结构特点和主要作用。
接着，在2.2钢筋构造在上反梁中的应用部分，将介绍钢筋构造在上反梁中的具体应用情况，包括设计原则、施工要点和技术难点等内容。
第三部分是结论，将对上反梁的优势和适用范围以及钢筋构造在上反梁中的发展前景进行总结和展望。
在3.1上反梁的优势和适用范围部分，将指出上反梁相较于传统梁的优势，并讨论其适用的建筑结构类型和工程应用范围。
钢筋在图纸上的表示方法及种类
钢筋在图纸上的表示方法及种类钢筋图纸上表示方法及种类1.梁（主梁、次梁、地梁、圈梁）2.柱（受力柱、构造柱）3.板（单向板、双向板）一般情况下单向板我们很少接触。
梁的表示方法梁上主筋和梁下部筋的表示方法；(1).3Ф22;3Ф20 表示上部钢筋为3Ф22,下部钢筋为3Ф20.(2).2Ф12;3Ф18 表示上部钢筋为2Ф12,下部钢筋为3Ф18.(3).4Ф25;4Ф25 表示上部钢筋为4Ф25,下部钢筋为4Ф25.(4).3Ф25;5Ф25 表示上部钢筋为3Ф25,下部钢筋为5Ф25..梁上部钢筋表示方法标在梁上支座处(1).2Ф20 表示两根Ф20的钢筋,通长布置,用于双支箍。
(2).2Ф22+(4Ф12)表示2Ф22为通长,4Ф12架立筋,用于四肢箍。
(3).6Ф25 4/2 表示上部钢筋上排为4Ф25,下排为2Ф25。
(4).2Ф22+2Ф22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
3.梁腰中钢筋表示方法:(1).G2Ф12 表示梁两侧的构造钢筋,每侧一根Ф12。
(2).G4Ф14 表示梁两侧的构造钢筋,每侧两根Ф14。
(3).N2Ф22 表示梁两侧的抗扭钢筋,每侧一根Ф22。
(4).N4Ф18 表示梁两侧的抗扭钢筋,每侧两根Ф18。
4.梁下部钢筋表示方法标在梁的下部(1).4Ф25 表示只有一排主筋(即受力筋),4Ф25全部伸入支座内。
(2).6Ф25 2/4 表示有两排钢筋,上排为2Ф25,下排为4Ф25,全部伸入支座。
(3).6Ф25(-2)/4 表示有两排钢筋,上排为2Ф25,不伸入支座,下排为4Ф25,全部伸入支座。
(4).2Ф25+3Ф22(-3)/5Ф25 表示有两排钢筋,上排为5根, 2Ф25,伸入支座,3Ф22,不伸入支座,下排为5Ф25,通长布置,全部伸入支座。
箍筋的表示方法1.Ф10@100/200(2)表示箍筋为Ф10,加密区间为100,非加密区间为200,全为双支箍。
钢筋分类
一、钢筋的分类钢筋的种类繁多，性能各异。
总的来说，可按钢筋的直径、轧制外形、生成工艺、化学成分等进行分类；钢筋的力学性能又包括以下几个方面：抗拉性能、塑性变形、冲击韧度、耐疲劳性、冷弯性能及可焊性。
钢筋混凝土结构中常用的钢材有钢筋和钢丝（包括钢绞线）两类。
直径在6mm以上者称为钢筋，直径在5mm以内者称为钢丝。
1、按化学成分划分随着韩碳量的增加，其强度、硬度增加，但塑性、韧性减少。
建筑中常用普通低碳钢。
在普通碳素钢中加入某些合金元素，如锰、钛、硅、钒，而冶炼成的钢称为合金钢。
这些钢中有些含碳量也比较高，但由于加入了合金元素，不但强度提高，而且其他性能有所改善。
建筑上长用低合金钢。
2、按屈服强度钢筋可分为HPB235级、HRB335级、HRB400级及HRB500级钢筋、RRB400级钢筋，其中HPB235级~HRB500为热轧钢筋，RRB400级钢筋为余热处理钢筋，它们的屈服强度分别为：HPB235级：屈服点为235MPa，抗拉强度为370MPa。
HRB335级：屈服点为335 MPa，抗拉强度为490 MPa。
HRB400级：屈服点为400 MPa，抗拉强度为570 MPa。
HRB500级：屈服点为500 MPa，抗拉强度为630 MPa。
RRB400级：屈服点为400 MPa，抗拉强度为600 MPa。
3、按外形划分（1）光圆钢筋：断面为圆形，表面物刻纹，使用时需加弯钩。
（2）螺纹钢筋：表面轧制成螺旋纹、人字纹，以增大与混凝土的粘结力。
（3）精轧螺纹钢筋：新近开发的用作预应力钢筋的新品种，钢号为40Si2MnV。
（4）刻痕钢丝：有光圆钢筋经机械压痕而成。
（5）钢绞线：用2根、3根或7根圆钢丝捻制而成。
此外还有压波钢丝、冷轧扭钢筋。
4、按生产工艺划分按钢筋生产工艺，混凝土结构用的普通钢筋可分为两类：热轧钢筋和冷加工钢筋（冷轧带肋钢筋、冷轧扭钢筋、冷拔螺旋钢筋）。
冷拉钢筋与冷拔低碳钢丝已逐渐淘汰。
钢筋砖过梁的构造要求
钢筋砖过梁的构造要求一、材料要求钢筋砖过梁应采用符合设计要求的砌体材料，如普通粘土砖、多孔砖等，并应符合相关标准和规范的要求。
同时，应选用合格的钢筋、水泥、砂等建筑材料，确保施工质量。
二、构造形式钢筋砖过梁可根据设计要求采用不同的构造形式，常见的有矩形、梯形等。
在构造形式的选择上，应充分考虑过梁的跨度、荷载等参数，确保过梁的承载能力和稳定性。
三、钢筋布置钢筋的布置应符合设计要求，根据过梁的跨度、荷载等参数确定钢筋的数量、直径和间距。
同时，应确保钢筋的位置准确，不得出现移位、错位等现象，以保证过梁的承载能力和稳定性。
四、砖砌体质量砖砌体的质量对钢筋砖过梁的承载能力和稳定性有重要影响。
应保证砌筑砂浆的饱满度，避免出现空洞、裂缝等现象。
同时，应控制砌体的垂直度和水平度，确保过梁的平整度和稳定性。
五、预埋件设置预埋件的设置应符合设计要求，确保预埋件的位置准确、固定牢固。
预埋件的位置和数量应根据过梁的跨度、荷载等参数确定，以保证过梁的承载能力和稳定性。
六、混凝土浇筑混凝土的浇筑应符合相关标准和规范的要求，控制好混凝土的配合比、坍落度等参数。
同时，应保证混凝土浇筑的连续性和密实性，避免出现蜂窝、麻面等现象，以保证过梁的承载能力和稳定性。
七、施工要求在施工过程中，应遵守相关施工规范和安全操作规程，确保施工质量和安全。
同时，应采取必要的防护措施，如佩戴安全帽、系安全带等，防止发生安全事故。
八、安全措施为确保钢筋砖过梁施工的安全性，需采取一系列安全措施。
首先，施工现场应设置安全警示标志和围栏，防止无关人员进入。
其次，对于存在安全隐患的区域或设备，应进行定期检查和维护，以确保其正常运转。
此外，施工人员应接受必要的安全培训和教育，了解并掌握相关的安全知识和技能。
在施工过程中，应严格遵守安全操作规程和各项安全规定，切实保障自身和他人的生命财产安全。
综上所述，钢筋砖过梁的构造要求涉及多个方面，包括材料要求、构造形式、钢筋布置、砖砌体质量、预埋件设置、混凝土浇筑、施工要求以及安全措施等。
连梁斜向交叉钢筋构造
连梁斜向交叉钢筋构造连梁斜向交叉钢筋构造是一种常见的结构形式，用于加固和增强梁的承载能力。
它是在梁的底部或顶部斜向交叉布置钢筋，以提供更好的抗弯和抗剪能力。
这种结构形式在建筑工程中应用广泛，下面将详细介绍其特点及应用。
连梁斜向交叉钢筋构造的主要特点是钢筋以一定角度斜向交叉布置于梁的底部或顶部。
这种布置方式可以增加梁的整体刚度和强度，并提高其抗弯和抗剪能力。
与传统的水平或垂直布置钢筋相比，斜向交叉布置钢筋可以更好地分担和传递荷载，减小梁的挠度和变形。
连梁斜向交叉钢筋构造常用于大跨度梁、悬挑梁和受剪力作用较大的梁。
在这些情况下，梁的承载能力要求更高，传统的水平或垂直布置钢筋往往不能满足需求。
通过斜向交叉布置钢筋，可以有效地提高梁的抗弯和抗剪能力，增加其承载能力。
在实际施工中，连梁斜向交叉钢筋构造的施工难度相对较大。
首先，斜向交叉布置钢筋需要精确计算和设计，以确保钢筋的布置角度和数量满足结构要求。
其次，施工过程中需要保证钢筋的正确安装和固定，以确保其能够有效地发挥作用。
此外，还需要注意斜向交叉钢筋与其他构件的连接和协调，以保证整体结构的稳定性和安全性。
连梁斜向交叉钢筋构造在实际工程中具有广泛的应用。
例如，在大型桥梁和高层建筑中，为了增加梁的承载能力和抗震能力，常常采用斜向交叉钢筋构造。
此外，在地下工程和隧道等特殊工程中，连梁斜向交叉钢筋构造也被广泛应用。
通过采用连梁斜向交叉钢筋构造，可以有效地提高结构的整体性能和安全性，满足工程的设计要求。
连梁斜向交叉钢筋构造是一种有效的结构形式，用于增强梁的承载能力和抗震能力。
它通过斜向交叉布置钢筋，提高了梁的整体刚度和强度，使其能够更好地抵抗荷载和变形。
在实际工程中，连梁斜向交叉钢筋构造被广泛应用于大跨度梁、悬挑梁和受剪力作用较大的梁。
通过合理的设计和施工，可以确保连梁斜向交叉钢筋构造的有效性和安全性，为工程提供可靠的支撑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。
怎么样区分板的受力筋跟分布筋？
以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。
如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。
以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；
以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。
分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。
（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。
）
图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋
箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。
如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。
架立钢筋的直径与梁的跨
度有关。
）
贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可
以搭接或焊接，但不改变直径。
架立筋和贯通筋有什么区别？
在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,
架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。
用于定位的后来可以不用，无须计算，而结构架立筋则须计算。
架立筋起一定的受压作用，可以在一定程度上提高梁的承载力。
这是两个互相交叉的概念。
贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
贯通筋既可以是受力钢筋，也可以是架力钢筋。
架立筋是构造要求的非受力钢筋，一般布置在梁的受压区且直径较小。
当梁的支座处上部有负弯矩钢筋时，架力筋可只布置在梁上的跨中部分，两端与负弯矩钢筋搭接或焊接。
搭接时也要满足搭接长度的要求并应绑扎。
架力筋也有贯通的，如规范中规定在梁上部两侧的架力筋必须是贯通的，此时的架力筋在支座处也可承担一部份负弯矩。
如果在梁的上下都有通长的钢筋，一般在梁上（受压区）且直径较小的是架力筋，在梁下的是都受力钢筋。
负筋:就是负弯矩钢筋，弯矩的定义是下部受拉为正，而梁板位置的上层钢筋在支座位置根据受力一般为上部受拉，也就是承受负弯矩，所以叫负弯矩钢筋。
（支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。
一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。
当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋，梁或板的面筋就是负筋）
拉结筋：在无法同时施工的两个或多个构件之间预留的起拉结作用的钢筋就是拉结筋。
是加强框架填充墙与柱连结的受力钢筋，提高了填充墙稳定性和抗震能力。
腰筋又称“腹筋”，他的得名是因为他的位置一般位于梁两侧中间部位而得来的，是梁中部构造钢筋,主要是因为有的梁太高,需要在箍筋中部加条连接筋（梁侧的纵向构造钢筋实际中又称为腰筋）
在梁高450mm，就应沿梁高两侧应设腰筋，所以数量上就不会少于2根。
腰筋的直径最小的直径为10mm，间距不应大于200mm，同时面积配筋率不应小于百分之0.3，在梁两侧的纵向构造钢筋（腰筋）之间还要配置拉结钢筋。
一般民用建筑的腰筋直径用16和18就可以了，拉筋用圆8。
图中悬臂梁，在其上部的钢筋为受力筋。
