钢丝绳计算方法,一般可以根据以下步骤进行:
1. 计算钢丝绳的吨数:首先需要知道钢丝绳的直径和长度,然后根据直径和长度计算出钢丝绳的吨数。
公式为:吨数 = (直径 in mm)3 × (长度 in m)。
2. 确定使用场景:根据钢丝绳的使用场景和要求,确定所需的钢丝绳类型和规格。
3. 选择计算方法:根据钢丝绳的特点和使用情况,选择适合的计算方法。
常用的计算方法包括张力法、提吊法、平拽法等。
4. 计算钢丝张力:根据使用场景和计算方法,计算出需要的钢丝张力。
钢丝张力可以通过计算钢丝的平方根和钢丝绳的吨数来得到。
5. 计算提吊力和平拽力:根据使用场景和计算方法,计算出需要的提吊力和平拽力。
提吊力可以通过计算钢丝张力和钢丝绳的吨数来获得。
平拽力可以通过计算提吊力和钢丝绳的直径来获得。
6. 进行检查和调整:根据计算结果,对钢丝绳进行检查和调整,
确保其在使用过程中不会受到损坏。
需要注意的是,计算方法的确定需要根据具体情况进行判断,并
且需要考虑到钢丝绳的使用情况和其他因素。
在进行钢丝绳计算方法的选择时,需要谨慎考虑,并确保计算方法的准确性和可靠性。
钢丝绳吊重计算方法
钢丝绳吊重计算方法
钢丝绳吊重计算公式是钢丝绳理论重量(kg)=钢丝绳直径×钢丝绳直径×
计算系数。
在实际工作中出于安全考虑,所以必须要除以4-8倍的安全系数。
钢丝绳能吊几吨简计算公式:钢丝绳直径×钢丝绳直径×50/1000=T(理论
破断拉力)。
理论是承载量是差不多的,这只是估计估算方法,可以简单方便的计算出大概承重量。
在实际中还要除以安全系数,一般为四倍,即T=钢丝绳直径×钢丝绳直径/80,由此可以得出直径14mm,16mm,18mm,20mm,22mm的钢丝绳单股最大承重分别为吨,吨,吨,5吨,吨。
请注意,这些公式只适用于估计和估算,实际承重能力可能因各种因素而有所不同。
在使用钢丝绳进行吊装作业时,必须考虑到安全系数和其他相关因素,以确保作业的安全性。
钢丝绳计算方法和公式
钢丝绳拉力计算方法和公式
一、近似破断拉力S破断=500d2
钢丝绳的近似极限工作拉力S极限= S破断/k=500d2/k (N)d2——钢丝绳直径(㎜)
K——安全系数根据用途不同安全系数大小也不同,作揽风绳用时一般为3.5,起重用时一般为4.5,机动起重时一般为5~6,绑扎吊索用一般为6.
例题计算:抗拉强度为1400N/㎜2的钢丝绳,直径为6.2㎜,绑扎吊索用。
S极限= S破断/k=500d2/k=500×6.22/6=3.2 KN
二、钢丝绳的破断拉力S P=Φ.s0
S P——钢丝绳的破断拉力(N)
s0——钢丝绳的钢丝破断拉力总和(N)
Φ——折减系数 6×19绳 =0.85
6×37绳 =0.82
6×61绳 =0.80
许用拉力〖S〗=S P/n n——安全系数
此种方法关键的问题是要知道组成钢丝绳的每根钢丝的直径,然后根据抗拉强度乘以总面积,求出钢丝绳破断拉力总和。
(注:素材和资料部分来自网络,供参考。
请预览后才下载,期待你的好评与关注!)。
钢丝绳计算方法和公式
钢丝绳拉力计算方法和公式
一、近似破断拉力S破断=500d2
钢丝绳的近似极限工作拉力S极限= S破断/k=500d2/k (N)d2——钢丝绳直径(㎜)
K——安全系数根据用途不同安全系数大小也不同,作揽风绳用时一般为3.5,起重用时一般为4.5,机动起重时一般为5~6,绑扎吊索用一般为6.
例题计算:抗拉强度为1400N/㎜2的钢丝绳,直径为6.2㎜,绑扎吊索用。
S极限= S破断/k=500d2/k=500×6.22/6=3.2 KN
二、钢丝绳的破断拉力S P=Φ.s0
S P——钢丝绳的破断拉力(N)
s0——钢丝绳的钢丝破断拉力总和(N)
Φ——折减系数 6×19绳 =0.85
6×37绳 =0.82
6×61绳 =0.80
许用拉力〖S〗=S P/n n——安全系数
此种方法关键的问题是要知道组成钢丝绳的每根钢丝的直径,然后根据抗拉强度乘以总面积,求出钢丝绳破断拉力总和。
钢丝绳计算
整体吊装钢丝绳选择整体吊装时钢丝绳采用顺绕钢芯钢丝绳,选用直径规格为28mm的钢绳绳进行吊装。
假设架体一次吊装最重重量为18.5t,钢丝绳选用6X37S+IWR型号,直径C 28mm,公称抗拉强度为1670MPa,钢芯的钢丝绳。
一、根据规范,钢丝绳最小破断拉力计算公式为:式中:F0 —钢丝绳最小破断拉力,kN;D —钢丝绳公称直径,取28mm;R0 —钢丝绳公称抗拉强度,取1670MPa;K —某一指定结构钢丝绳的最小破断拉力系数(简称最小破断拉力系数,K值见GB 8918- 2006 表2 和GB/T 16269表3,取0.356)。
因此F0=0.356*282*1670/1000=466.1 kN其最小破断拉力的换算系数为K h =1.283,其最小钢丝破断拉力总和F h=F° K h=466.1KNX 1.283=598KN吊绳(绳长16米)查GB8918-2006表2,6X 37钢丝绳重量系数K=0.418kg/100m*mm2二、钢丝绳重量计算公式为:M=K*D2式中:M —钢丝绳单位长度的参考重量,单位为kg/100m ;D—钢丝绳的公称直径,单位为mm ;K—充分涂油的某一结构钢丝绳单位长度的重量系数,单位为kg/100m*mm2。
吊绳重量M=K*D2=0.418*282=328kg/100m本方案中需用4根16米长钢丝绳和2根8米长钢丝绳,其重量为:M=4*16*3.28+2*8*3.28=262.4 kg=2.6KN 卡扣每个按5KQ 共6个,0.3KN三、本方案吊装时采用4根钢丝绳等长起吊,每根钢丝绳的拉力可用下式计算:F=G/4cosB式中:F —一根钢丝绳的拉力;G —构件重力;B —钢丝绳与垂直线的夹角。
四根等长钢丝绳拉力计算每根钢丝绳受力F 大小为:(185+2.6+0.3)KN *1.25/4cos30o=67.8KN 其中动载系数V取1.25。
依据<<建筑施工计算手册>> (14-1-2-3钢丝绳的允许拉力计算),钢丝绳允许拉力按下列公式计算:钢丝绳容许拉力可按下式计算:[Fg]= a Fg/K 其中:[Fg]——钢丝绳的允许拉力(kN);Fg——钢丝绳的钢丝破断拉力总和(kN); a——换算系数,6X 37绳取0.82;K——钢丝绳使用安全系数,取K=6;6*37钢丝绳最小破断拉力折算系数为1.283。

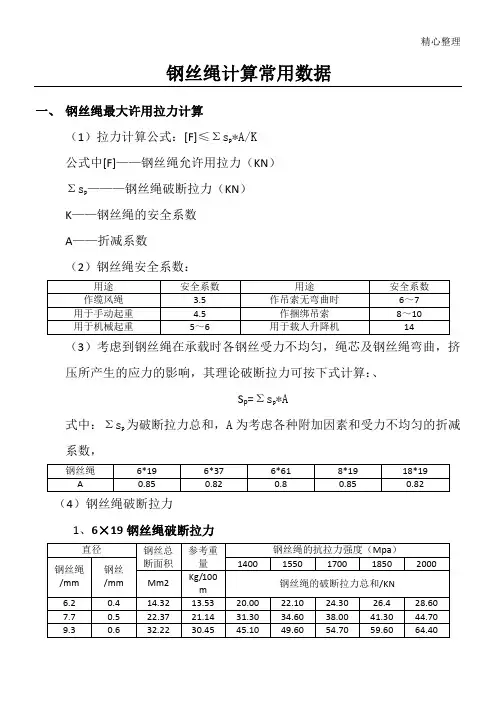

钢丝绳计算常用系数
