(完整)初中电学专题7-电学基础计算
电学基础计算讲义一.欧姆定律1. 内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2. 公式：I=U/R3. 说明：①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）①I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加下角标区别。
三者单位依次是A 、V 、Ω①同一导体（即R不变），则I与U 成正比；同一电源（即U不变），则I 与R成反比。
二.串联电路的特点1. 电流：文字：串联电路中各处电流都相等。
字母：I=I1=I2=I3=……In2. 电压：文字：串联电路中总电压等于各部分电路电压之和。
字母：U=U1+U2+U3+……Un3. 电阻：文字：串联电路中总电阻等于各部分电路电阻之和。
字母：R=R1+R2+R3+……Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。
特例：n个相同的电阻R0串联，则总电阻R=nR0 .4. 分压定律：文字：串联电路中各部分电路两端电压与其电阻成正比。
字母：U1/U2=R1/R2 U1:U2:U3:……= R1:R2:R3:……三.并联电路的特点1. 电流：文字：并联电路中总电流等于各支路中电流之和。
字母：I=I1+I2+I3+……In2. 电压：文字：并联电路中各支路两端的电压都相等。
字母：U=U1=U2=U3=……Un3. 电阻：文字：并联电路总电阻的倒数等于各支路电阻倒数之和。
字母：1/R=1/R1+1/R2+1/R3+……1/Rn 。
理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。
特例：n个相同的电阻R0并联，则总电阻R=R0/n.求两个并联电阻R1、R2的总电阻R=R1*R2/（R1+R2）4. 分流定律：文字：并联电路中，流过各支路的电流与其电阻成反比。
字母：I1/I2= R2/R11例题1. 装有4节干电池的手电筒，它的电压是________V，手电筒里小灯泡的电阻是10Ω，手电筒工作时，通过灯泡的电流是________A。
九年级物理电学专题训练
九年级物理电学专题训练一、电路的基本概念与组成部分1. 题目下列物体中，属于导体的是（）A. 橡胶B. 铁丝C. 塑料D. 干木棒解析：导体是容易导电的物体，常见的导体包括金属、人体、大地、石墨等。
在选项中，铁丝是金属，金属是导体，而橡胶、塑料、干木棒都属于绝缘体，不容易导电。
所以这题答案是B。
2. 题目一个完整的电路包括电源、______、开关和导线四部分。
解析：一个完整的电路包括电源（提供电能）、用电器（消耗电能）、开关（控制电路的通断）和导线（传输电能）四部分。
所以这里应填“用电器”。
二、电流、电压和电阻1. 题目关于电流的方向，下列说法正确的是（）A. 在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向B. 在导电溶液中有可能是正离子定向移动形成电流，所以电流的方向不能确定C. 不论何种导体，电流的方向都规定为正电荷定向移动的方向D. 电流的方向总是从电源的正极流向负极解析：A选项，在金属导体中是自由电子定向移动形成电流，但电流方向规定为正电荷定向移动的方向，所以自由电子定向移动方向与电流方向相反，A错误。
B选项，在导电溶液中，正离子定向移动方向就是电流方向（规定正电荷定向移动方向为电流方向），B错误。
C选项，不论何种导体，电流的方向都规定为正电荷定向移动的方向，C正确。
D选项，在电源外部，电流从电源正极流向负极，在电源内部，电流从负极流向正极，D错误。
所以答案是C。
2. 题目一节干电池的电压是______V，家庭电路的电压是______V。
解析：一节干电池的电压是1.5V，家庭电路的电压是220V。
3. 题目有一段导体，当它两端的电压为2V时，通过它的电流为0.1A，它的电阻是多少？当它两端的电压为4V时，通过它的电流是多少？解析：根据欧姆定律R = (U)/(I)，当U = 2V，I = 0.1A时，R=(2V)/(0.1A)=20Ω。
当U'=4V时，因为电阻是导体本身的一种性质，与电压和电流无关，所以电阻R = 20Ω不变，此时电流I'=(U')/(R)=(4V)/(20Ω)=0.2A。
初中物理电学专题教案
初中物理电学专题教案一、教学目标1. 理解并掌握电学基本概念和原理，如电流、电压、电阻等；2. 学会使用电表进行测量，掌握电表的使用方法和注意事项；3. 能够分析电路故障，学会解决电路问题；4. 能够绘制电路图和实物电路图，理解电路的连接方式；5. 培养学生的实验操作能力和观察能力，提高学生的科学思维能力。
二、教学内容1. 电学基本概念和原理：电流、电压、电阻；2. 电表的使用：电流表、电压表；3. 电路故障分析：短路、断路、接触不良等；4. 电路图和实物电路图的绘制；5. 实验操作：电路连接、电表测量、数据处理等。
三、教学过程1. 导入：通过生活中的实例，引导学生思考电学的基本概念和原理，激发学生的学习兴趣；2. 讲解：讲解电流、电压、电阻的概念和原理，并通过示例进行解释；3. 演示：进行电表的使用演示，让学生直观地了解电表的使用方法和注意事项；4. 练习：让学生动手操作，使用电表进行测量，巩固电表的使用技能；5. 分析：讲解电路故障的类型和原因，让学生学会分析电路问题；6. 练习：让学生绘制电路图和实物电路图，提高学生的绘图能力；7. 实验：进行电路连接和电表测量的实验，让学生亲身体验电路的运行原理；8. 总结：对本节课的内容进行总结，强调重点和难点；9. 作业：布置相关练习题，让学生巩固所学知识。
四、教学策略1. 采用直观演示法，让学生通过观察和动手操作，加深对电学知识的理解；2. 采用案例分析法，让学生通过分析实际电路问题，提高解决实际问题的能力；3. 采用小组合作学习法，让学生通过讨论和合作，培养团队协作精神和沟通能力；4. 采用提问法，引导学生思考和探究，提高学生的科学思维能力。
五、教学评价1. 课堂表现：观察学生在课堂上的参与程度、提问回答等情况，评价学生的学习态度和理解程度；2. 作业完成情况：检查学生作业的完成质量和速度，评价学生的掌握程度；3. 实验操作：评价学生在实验中的操作技能和解决问题的能力；4. 考试：通过考试检验学生对电学知识的掌握程度。
电化学专题

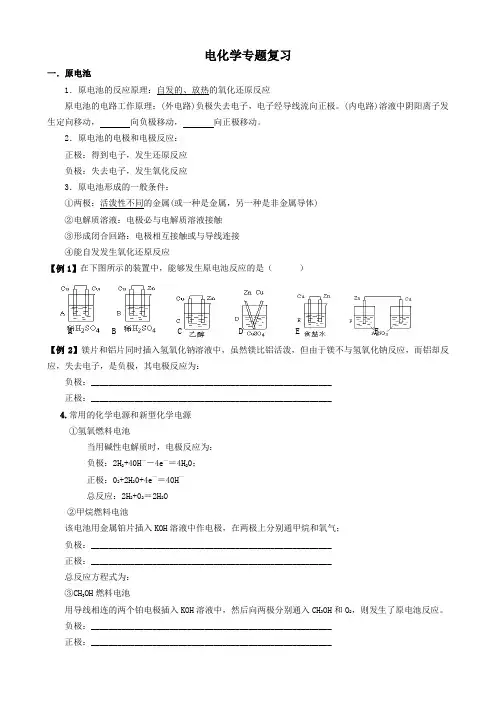

电化学专题复习一．原电池1．原电池的反应原理：自发的、放热的氧化还原反应原电池的电路工作原理：(外电路)负极失去电子，电子经导线流向正极。

(内电路)溶液中阴阳离子发生定向移动，向负极移动，向正极移动。
2．原电池的电极和电极反应：正极：得到电子，发生还原反应负极：失去电子，发生氧化反应3．原电池形成的一般条件：①两极：活泼性不同的金属(或一种是金属，另一种是非金属导体)②电解质溶液：电极必与电解质溶液接触③形成闭合回路：电极相互接触或与导线连接④能自发发生氧化还原反应【例1】在下图所示的装置中，能够发生原电池反应的是（）A B C D E F【例2】镁片和铝片同时插入氢氧化钠溶液中，虽然镁比铝活泼，但由于镁不与氢氧化钠反应，而铝却反应，失去电子，是负极，其电极反应为：负极：_______________________________________________________正极：_______________________________________________________4.常用的化学电源和新型化学电源①氢氧燃料电池当用碱性电解质时，电极反应为：负极：2H2+40H—－4e—＝4H20；正极：02+2H20+4e—＝40H—总反应：2H2+02＝2H2O②甲烷燃料电池该电池用金属铂片插入KOH溶液中作电极，在两极上分别通甲烷和氧气；负极：_______________________________________________________正极：_______________________________________________________总反应方程式为：③CH3OH燃料电池用导线相连的两个铂电极插入KOH溶液中，然后向两极分别通入CH3OH和O2，则发生了原电池反应。
负极：_______________________________________________________正极：_______________________________________________________总反应方程式为： ④电化学腐蚀：钢铁腐蚀正极材料：______电极反应式：_____________________________________ 负极材料：______电极反应式：_____________________________________ 【针对训练】1．下列有关金属腐蚀与防护的说法正确的是（ ）A ．纯银器表面在空气中因化学腐蚀渐渐变暗B ．当镀锡铁制品的镀层破损时，镶层仍能对铁制品起保护作用C ．在海轮外壳连接锌块保护外壳不受腐蚀是采用了牺牲阳极的阴极保护法D ．可将地下输油钢管与外加直流电源的正极相连以保护它不受腐蚀2．一种燃料电池中发生的化学反应为：在酸性溶液中甲醇与氧作用生成水和二氧化碳。
