气动三通球阀
三通球阀 内部结构
三通球阀内部结构
三通球阀是一种常用于管道系统中的阀门,可以控制流体的流向和停止流动。
其内部结构主要包括球体、阀座、阀杆等部分。
1. 球体:三通球阀的球体通常是一个空心的球体,可以有两个或三个通道。
球体通道的形状可以是L型、T型或X型。
球
体通常由不锈钢等材料制成,具有较好的耐腐蚀性和密封性能。
2. 阀座:阀座是球体的密封部件,通常由聚四氟乙烯(PTFE)等材料制成,具有良好的耐高温、耐腐蚀和密封性能。
3. 阀杆:阀杆是连接手动或自动操作器与球体的部件,用于控制球体的旋转运动。
阀杆通常由不锈钢等材料制成。
4. 密封装置:三通球阀的密封装置包括阀座密封、阀杆密封和阀体密封。
阀座密封通常采用软密封或金属密封,具有良好的密封性能。
阀杆密封可采用填料密封或O型密封圈密封。
阀
体密封通常采用法兰连接或焊接连接,具有良好的密封性。
5. 操作器:三通球阀的操作器可以是手动操作器或自动操作器。
手动操作器通常是一个手轮或手柄,用于手动操作球阀的开关。
自动操作器可以是电动执行器、气动执行器或液动执行器,用于自动控制球阀的开关。
总之,三通球阀的内部结构包括球体、阀座、阀杆、密封装置和操作器等部分。
它们协同工作,实现了对流体的流向和流量的控制。
球阀种类介绍
球阀种类球阀是一种诞生于20世纪50年代的阀门,目前已经成为一种极为重要的阀门类产品,主要用于石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等重要行业,具有耐磨、开关轻、密封性能好、使用寿命长等特点。
今天,中国阀门交易网就给大家主要介绍一下阀球阀的分类。
球阀按照不同的标准也有不同的分类,今天小编主要从两种最常见的分类标准来给大家介绍球阀。
一、从球阀的功能性来分类球阀可分为空气阀、旁通阀、泄压阀、排污阀四种。
1、空气阀:输水管线高处或较长输水管线在停电或停泵过程中常因压力降低而产生水柱分离,为保护管线可以加装空气阀。
空气阀有时也叫排气阀或进气阀。
在泵站的压力水箱高点及各输水管道上的安装空气阀,用于输水管道初期充水、管路定期检修后充水时将输水管道内的空气往外排出,避免压力波动;微博中国阀门交易网在输水管道产生水锤出现负压时,空气阀开启,令管道外空气进入管道,以免在管道内产生较大的负压,起到保护作用;管道系统运行时,当管道内因压力或温度变化而使溶于水中的空气被释放出来时,空气阀将其及时排出,防止管道中形成气囊而影响管道系统的运行。
2、旁通阀:装在进水阀管段的旁通管上,用以充水平衡进水阀前后水压的阀门。
如减压阀、控制阀和蒸汽疏水阀通常会加装旁通管。
安装在旁通管道上的阀门就叫旁通阀。
旁通阀一词指的是安微博中国阀门交易网装在旁通管道上的阀门,但不特指阀门类型和结构。
旁通阀又名自力式旁通压差阀,自力式自身压差控制阀。
3、泄压阀:又名安全阀(safety valve)根据系统的工作压力能自动启闭,一般安装于封闭系统的设备或管路上保护系统安全。
当设备或管道内压力超过泄压阀设定压力时,即自动开启泄压,保证设备和管道内介质压力在设定压力之下,保护设备和管道,防止发生意外。
4、排污阀:排污阀是由闸门演变而来的,利用齿轮旋转90度带动阀杆提升实现开启和关闭的目的。
排污阀不微博中国阀门交易网仅结构简单、密封性好,而且体积小、重量轻、材料耗用少、安装尺寸小,特别是驱动力矩小,操作简便,易实现快速启闭。
球阀结构原理介绍
球阀与气动执行机构的认识毛达管线五号阀室位于河岸旁,地势较低。
在严重的洪灾过后,五号阀室的执行机构开始漏气。
基于此,我认真学习五号阀室的基本设备,通过自身学习和从他人的身上吸取球阀、执行机构的相关知识,做出以下总结。
一、球阀介绍球阀-(ball vavle)关闭件是一个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
工作原理:球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线.球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
球阀最适宜做开关、切断阀使用,球阀的结构:球阀的基本结构如下图主要特点:球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。
球阀的分类:1、按结构形式可分为:A 浮动球球阀球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。
浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷,在受到较高压力冲击时,球体可能会发生偏移。
一般用于中低压球阀。
B 固定球球阀球阀的球体是固定的,受压后不产生移动.固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。
通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门.为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。
C 弹性球球阀球阀的球体是弹性的.球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。
气动三通调节阀工作原理
气动三通调节阀工作原理
气动三通调节阀作为一种常用的工业自动控制装置,主要用于调节流体介质的流量、压力和水位等参数。
其工作原理基于气动力学和流体力学的基本原理,通过气源的压力变化来控制阀门的开启程度,从而实现对流体介质的调节。
气动三通调节阀的主要组成部分包括阀体、阀瓣、活塞、执行机构和传感器等。
其中阀体是整个阀门的基本骨架,阀瓣是调节介质流动的关键部件,而活塞则是执行机构与阀瓣之间的连接体,传感器负责测量流体参数并反馈给控制系统。
气动三通调节阀的工作原理可以分为两个阶段:调节阶段和稳态调整阶段。
在调节阶段,当控制系统接收到变化的工艺参数信号时,会调整气源输出的压力变化,然后通过执行机构将其转换为阀门开启程度的变化。
具体来说,执行机构会根据控制信号来调整阀门内的空气压力,通过对阀瓣的顶部和底部施加不同的力来改变阀门的开度。
当阀门开度发生变化时,流体介质就会受到不同的阻力和流速影响,从而实现对流量、压力和水位等参数的调节。
在稳态调整阶段,当介质流量、压力或水位等参数接近设定值时,控制系统会停止调节,此时阀门会根据自身的惯性和介质的阻力特性逐渐趋于稳定状态。
通过传感器测量介质参数并反馈给控制系统,系统可以实时调整控制信号来保持参数的稳定。
总之,气动三通调节阀利用气源的压力变化来控制阀门开启程度,从而实现对流
体介质参数的调节。
它具有结构简单、调节精度高、快速响应和适用于高温高压等工况的优点,广泛应用于化工、石油、电力、冶金等工业领域。
气动三通球阀原理
气动三通球阀原理
气动三通球阀的原理是通过控制气源的压力来改变球阀内部的位置,从而实现流体介质的三通或者两通控制。
球阀是一种使用球体作为切断与连通流体介质的元件,通过旋转球体,实现流体的控制。
气动三通球阀在球体中位置的改变通常由气动执行机构来控制。
当气源施加压力时,压力通过气动执行机构转化为力,使得球阀内部的球体从一个通道移动到另一个通道。
球体通道的改变使得流体在球阀中的流动方向也随之改变,从而实现三通或者两通的控制。
气动三通球阀通常有两种工作方式:单活塞式和双活塞式。
在单活塞式气动三通球阀中,通过气源压力使气动执行机构活塞移动,驱动球体转动到不同的位置,实现管道的三通或者两通。
在双活塞式气动三通球阀中,通过气源压力使两个气动执行机构活塞同时移动,使球体同时进行转动,实现管道的三通控制。
气动三通球阀的设计和工作原理具有结构简单、体积小、通信可靠等特点,广泛应用于各种管道系统中的流体控制。

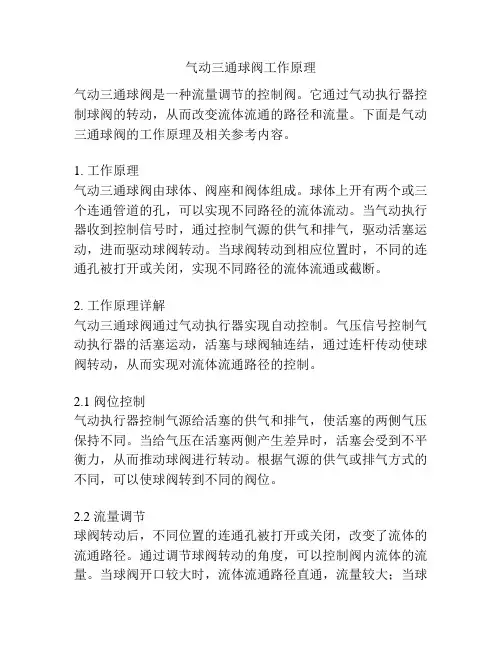

气动三通球阀工作原理
气动三通球阀工作原理气动三通球阀是一种流量调节的控制阀。
它通过气动执行器控制球阀的转动,从而改变流体流通的路径和流量。
下面是气动三通球阀的工作原理及相关参考内容。
1. 工作原理气动三通球阀由球体、阀座和阀体组成。
球体上开有两个或三个连通管道的孔,可以实现不同路径的流体流动。
当气动执行器收到控制信号时,通过控制气源的供气和排气,驱动活塞运动,进而驱动球阀转动。
当球阀转动到相应位置时,不同的连通孔被打开或关闭,实现不同路径的流体流通或截断。
2. 工作原理详解气动三通球阀通过气动执行器实现自动控制。
气压信号控制气动执行器的活塞运动,活塞与球阀轴连结,通过连杆传动使球阀转动,从而实现对流体流通路径的控制。
2.1 阀位控制气动执行器控制气源给活塞的供气和排气,使活塞的两侧气压保持不同。
当给气压在活塞两侧产生差异时,活塞会受到不平衡力,从而推动球阀进行转动。
根据气源的供气或排气方式的不同,可以使球阀转到不同的阀位。
2.2 流量调节球阀转动后,不同位置的连通孔被打开或关闭,改变了流体的流通路径。
通过调节球阀转动的角度,可以控制阀内流体的流量。
当球阀开口较大时,流体流通路径直通,流量较大;当球阀开口较小时,流体流通路径变窄,流量减小。
3. 相关参考内容3.1 气动三通球阀的工作原理可参考相关标准和规范,如GB、ISO等国际标准的有关内容。
3.2 气动三通球阀的工作原理也可参考相关的技术文献和专业书籍。
例如,《阀门机构与执行器手册》一书介绍了各种阀门的工作原理和构造设计。
3.3 可以参考各大阀门生产厂家的产品说明书和技术手册,其中通常会详细介绍气动三通球阀的结构、工作原理和使用方法。
3.4 还可以参考一些阀门生产厂家的官方网站,了解他们对气动三通球阀工作原理的介绍。
但文中要注意不得出现具体的链接。
总之,气动三通球阀通过气动执行器实现自动控制,通过控制气源的供气和排气,驱动球阀转动,实现对流体流通路径和流量的控制。
t型三通球阀开关换向介绍
t型三通球阀开关换向介绍T型三通球阀是一种常用的流体控制装置,它可以实现流体的开关换向功能。
在工业生产中,T型三通球阀被广泛应用于管道系统中,以调节流体的流向和流量。
T型三通球阀由球体、阀座、阀杆和操作杆组成。
球体通常由耐腐蚀的材料制成,如不锈钢、铜合金等。
阀座是球体上的孔,通过旋转球体来控制流体的通断。
阀杆用于连接球体和操作杆,通过旋转阀杆来控制球体的运动。
操作杆是用于手动操作的杆状装置,可以实现对球体的控制。
T型三通球阀的开关换向功能是通过旋转球体来实现的。
当球体与阀座孔对齐时,流体可以通过球体的通道流动,实现开启状态;当球体与阀座孔不对齐时,流体被阻挡,实现关闭状态。
通过旋转球体,可以改变流体的通断状态,从而实现开关换向的功能。
T型三通球阀的使用方法相对简单。
首先,确定球体的位置,使其与所需的通道对齐。
然后,通过旋转操作杆来控制阀杆的转动,从而实现球体的旋转。
最后,根据需要,调整球体的位置,实现流体的开关换向。
T型三通球阀具有多种优点。
首先,它具有结构简单、体积小、重量轻的特点,便于安装和维护。
其次,它具有流体阻力小、密封性能好的特点,可以有效控制流体的流向和流量。
此外,它还具有耐腐蚀、耐高温的特点,适用于各种工业环境。
除了开关换向功能,T型三通球阀还可以实现流体的混合和分流。
当球体与两个阀座孔对齐时,可以将两个通道的流体混合;当球体与一个阀座孔对齐时,可以将流体分流到另一个通道。
这种功能使得T型三通球阀在一些特殊的工艺过程中得到广泛应用,如化工、石油、冶金等行业。
T型三通球阀是一种重要的流体控制装置,它通过旋转球体来实现流体的开关换向功能。
它具有结构简单、使用方便、性能可靠的特点,在工业生产中得到广泛应用。
通过合理选择和使用T型三通球阀,可以实现流体的准确控制,提高生产效率,保证工业过程的安全和稳定运行。
气动三通阀门使用说明书及维修手册
气动三通阀门使用说明书及维修手册气动三通阀门使用说明书及维修手册一、产品概述气动三通阀门是一种用于控制气体流动方向的设备,主要由阀体、阀盖、阀杆、阀芯等组成。
本产品广泛应用于工业自动化系统中,具有使用方便、自动化程度高等特点。
二、安全须知2.1 运输与搬运1) 在运输气动三通阀门时,需注意避免碰撞或挤压,以避免阀门零件损坏。
2) 搬运阀门时,应使用专用工具,并遵循正确的搬运方法和操作规程。
2.2 安装与调试1) 在安装之前,必须将气动三通阀门清洁干净,并检查阀体、阀盖、阀杆、阀芯等零部件是否有损坏。
2) 安装阀门时,应先根据系统布局确定合适的位置,并根据实际需要连接气源、管道等设备。
3) 安装完毕后,应进行阀门的调试工作,确保阀门无泄漏、顺畅运行。
2.3 使用与维护1) 在使用气动三通阀门时,应确保阀门能正常开启和关闭,并且阀门的控制信号与气源信号一致。
2) 定期对阀门进行维护保养,包括清洁阀体、阀芯,检查密封性能和润滑情况等。
3) 如发现阀门出现异常运行、泄漏等问题,应及时停止使用并进行维修。
三、维修手册3.1 拆解与装配1) 在拆解气动三通阀门之前,应切断气源,并排空内部气体。
2) 拆下阀杆与阀盖,并将阀芯取出进行清洗和检查。
3) 在装配之前,应检查阀门各部件的完好情况,确保无损坏或丢失。
3.2 零件更换1) 根据使用需要,如需更换阀杆、阀芯等零件,应选择符合规定规格的零件进行更换。
2) 零件更换时,应注意正确安装和调整,确保每个零件与阀门完全匹配并正常工作。
3.3 故障排除1) 当气动三通阀门出现异常运行,如无法开启或关闭、泄漏等问题时,应及时进行故障排除。
2) 故障排除应从阀门内部开始,检查阀体、阀盖、阀杆、阀芯等零部件是否损坏或灰尘积聚,需要时进行清洁或更换。
四、附件本文档涉及附件包括:1) 气动三通阀门技术参数表2) 安装示意图3) 零部件清单五、法律名词及注释1) 气动三通阀门:一种通过气动传动来控制气体流动方向的阀门型号或设备。
电动三通球阀说明书
电动三通球阀说明书电动三通球阀是一种通过电动执行器控制流体流向的阀门。
它由电动执行器、球阀体和连接管路组成。
电动执行器作为控制装置,能够根据信号控制球阀开启、关闭或调节,实现流体的流向切换或调节。
球阀体具有三个通道,其中两个通道与连接管路相连,另外一个通道用于控制流体的流向。
通过电动执行器的控制,可以调节球阀体内的球体转动角度,从而改变流体的流向。
电动三通球阀广泛应用于工业生产、市政建设和家庭生活等领域。
它能够实现流体的流向切换,方便进行管路维修、维护和清洗。
同时,球阀体材质的选择也决定了其适用于不同介质的工作环境,例如不锈钢球阀体适用于腐蚀性介质,铸铁球阀体适用于普通介质。
因此,在选购电动三通球阀时,需要根据实际使用需求选择适合的球阀体材质。
使用电动三通球阀时,需要注意以下几点事项:1. 安装位置:球阀体应安装在易操作和维修的位置,便于日常使用和维护。
2. 电源要求:电动执行器需要稳定可靠的电源供应,以确保其正常工作。
3. 控制信号:根据实际需要,选择合适的控制信号,如电流信号、电压信号或脉冲信号,确保与控制系统的兼容性。
4. 维护保养:定期检查球阀体和电动执行器的工作状态,如有异常应及时进行维修或更换。
同时,保持球阀体内部清洁,防止异物进入影响正常工作。
5. 操作方法:根据实际使用需求,掌握电动执行器的操作方法,如开关、调节和控制流体流向等。
总之,电动三通球阀在现代工业和生活中具有重要作用。
它通过电动执行器的控制,实现流体流向的切换或调节。
选择适合的球阀体材质、注意安装位置、电源要求、控制信号和维护保养,可以确保电动三通球阀的正常运行,提高工作效率。
各种阀门图例(DOC)
阀的种类及图例在现场我们见到最多的就是阀。
汽包液位三冲量控制、锅炉的燃烧控制等,都是通过阀门开度和关度的大小来控制对象,我们通过算法的目的也是要控制阀门开度和关度的大小,从而达到自动控制。
阀门的用途是广泛的,因此它起的作用也是很大的。
例如:在发电厂中阀门能够控制锅炉和汽轮机的运转;在石油、化工生产中,阀门同样也起着控制全部生产设备和工艺流程的正常运转。
尽管如此,阀门同其它产品比较往往被人们忽视。
例如:在安装机器设备时,人们往往把重点放在主要机器设备方面,如:压缩机、高压容器、锅炉等,这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生,所以我们有必要对阀门进行认识和了解。
阀门的分类阀门产品的种类繁多,说法也不完全统一,有的按用途分(如化工、石油、电站等)、有的按介质分(如水蒸汽、空气阀等)、有的按材质分(如铸铁阀、铸钢阀、锻钢阀等)、有的按连接形式分(如内螺纹、法兰阀等)、有的按温度分(如低温阀、高温阀等)。
我国目前大多数习惯是按压力和结构种类来区分。
即:按公称压力分:≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。
按结构种类分主要有:旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀(包括底阀)—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。
也可作调节用。
安全阀—用于锅炉、容器设备及管道上,当介质压力趔过规定数值时,能自动排除过剩介质压力,保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时,产生阻力造成压力损失,达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水,防止蒸汽损失或泄漏。
按用途和作用分类截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类——主要用于调节介质的流量、压力等。
气动三通球阀工作原理
气动三通球阀工作原理
气动三通球阀工作原理:
气动三通球阀的主要部件包括球体、球座、阀杆、阀杆套、密封圈以及气动执行器。
当气动执行器接收到控制信号时,气动执行器的活塞会受到推动,将阀杆向上或向下推动。
同时,阀杆和球体上的孔道会发生相对位移。
这个运动过程可以分为三个工作状态。
在第一个工作状态中,气动三通球阀处于关闭状态。
此时,阀杆将球体压紧在球座上,阀座与球体的密封较好,避免介质的泄漏。
同时,球体的孔道与出口之间没有连接,流体无法通过阀体。
当气动执行器受到信号并推动阀杆向上时,进入到第二个工作状态。
此时,球体的孔道与入口之间相连,而球体与出口之间则没有连接。
流体从入口进入球体,并沿着孔道流动,实现了从入口到出口的单向流动。
当气动执行器继续推动阀杆,在第三个工作状态中,球体与出口相连,而与入口则没有连通。
此时,流体从入口进入球体,流经球体的孔道,从而实现了从入口到出口的流动。
由于球体的转动,流体可以在球体的孔道中分流,实现两个入口的流体合并成为一个出口,或者一个入口的流体分流成为两个出口。
通过控制气动执行器的推动状态,就可以实现气动三通球阀的
开关和调节功能。
此外,气动三通球阀还可根据需要设置流体的流向,满足不同工况的使用要求。
FESTO气动球阀
56
20
133
80
15
35
CRCBV2-1-PD
25
G1
93
90
17
41
CRCBV2-1 ¼-PD
32
G1¼
33
39
94
66
176
110
18
80
30
51
CRCBV2-1 ½-PD
38
G1½
100
120
20
58
CRCBV2-2-PD
50
G2
41
52.5
G1/4
110
92
204
140
22
73
CRCBV2-2 ½-PD
公称直径
12mm
15mm
20mm
25mm
32mm
38mm
50mm
65mm
75mm
100mm
Kv流量(VDI 2173)
13m/h
20m/h
45m/h
71m/h
105m/h
158m/h
275m/h
460m/h
705m/h
1100m/h
环境温度
-20~100C
介质温度
-25~150C *
材料
气动驱动器
铝合金
145
185
CRCBV2-3-H-…
182
90
25
182
80
92
310
24
8
138
160
200
CRCBV2-4-H-…
230
116
30
230
100
115
350
气动球阀安装使用指导
气动球阀安装使用指导说明一、气动球阀简介SS-8-5FF-RG-K-SP001三片式气动球阀,由电磁阀、执行机构和三片式球阀以及两个转换接头组装而成。
见图1。
图1 气动球阀组成该球阀的技术规格如下:三片式球阀CLASS 800,CF8M BODY/TRIM,R-PTFE SEATS,GRAPHITE SEALS,FIRE SAFE PER API 607&608。
每个阀门都包含有两个型号为SS-8-1FMA (1/2" 内螺纹转外螺纹NPT转换接头) 以延长阀门长度。
RA TING:1920PSI@100℉。
执行机构PNEUMA TIC DOUBLE ACTING (80 PSI AIR)电磁阀SINGLE SOLENOID/SPRING RETURN, NAMUR MOUNT 4 WAY 316 V ALVE, SOLENOID EXHAUST DUST FILTER, AND ATEX FLAMEPROOF EEx D IIC, 24VDC HAZARDOUS LOCA TION SOLENOID OPERA TOR.二、安装方法工艺管线连接气动球阀的连接端口为1/2"FNPT,直接与管子的1/2"MNPT连接。
电磁阀连接气源电磁阀为VERSA品牌的防爆电磁阀,作用方式是2位5通直动式弹簧复位。
其气路的示意图如下:图2 电磁阀气路示意图图2中,端口EA/3,IN/1,EB/5,A/2和B/4是电磁阀的5个通孔(通孔A/2和B/4在现场并未看到),IN/1口为进气口,A/2和B/4口为工作口,连接执行机构的进气口,EA/3, EB/5分别为A/2和B/4的气体排放口,这就是2位5通中所谓的5通。
2位是指左右两个方块中所示的两种状态。
图2中,左侧所示的气路状态为IN/1端口连接气源,A/2口为执行机构供气,执行机构动作,B/4口的气体则由EB/5口排出,EA/3口处于截止状态,在这里我们把这种状态称为状态1。
三通球阀-Q44F、Q45F三通球阀
球阀>>三通球阀>>三通球阀超高压截止阀是高压截止阀的一种。
主要用于对压力要求比较高的行业。
其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。
主要应用于化工和医药等领域。
由于是采用焊接方式。
拆换比较不方便。
主用适用维超高压截止阀是高压截止阀的一种。
主要用于对压力要求比较高的行业。
其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。
主要应用于化工和医药等领域。
由于是采用焊接方式。
拆换比较不方便。
主用适用维修不是很频繁磨损利比较低的地方。
国内主要的生产厂家是江苏阜宁鑫盛源阀门制造厂。
截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。
因此,这种类型的阀门非常适合作为切断或调节以及节流使用。
截止阀最明显的优点是:(l)在开启和关闭过程中,由于阀瓣与阀体密封面间的摩擦力比闸阀小,因而耐磨.(2)开启高度一般仅为阀座通道直径的l/4,因此比闸阀小得多。
(3)通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。
但是,截止阀的缺点也是不容忽视的。
其缺点主要是流阻系数比较大,因此造成压力损失,特别是在液压装置中,这种压力损失尤为明显?采购前阀门选型的步骤和依据:在流体管道系统中,阀门是控制元件,其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
由于管道系统选择最适合的阀门显得非常重要,所以,了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。
阀门行业到目前为止,已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品;最高工作压力为600MPa,最大公称通径达5350mm,最高工作温度为1200℃,最低工作温度为-196℃,适用介质为水、蒸汽、油品、天然气、强腐蚀性介质(如浓硝酸、中浓度硫酸等)、易燃介质(如笨、乙烯等)、有毒介质(如硫化氢)、易爆介质及带放射性介质(金属钠、-回路纯水等)。
三通气动阀工作原理
三通气动阀工作原理
三通气动阀是一种电气驱动的气动阀门,其工作原理是通过电动机驱动气动缸活塞来控制阀门的开关。
当电动机驱动气动缸活塞上升时,三通气动阀的两个接口之间的连通性会被打开,而当电动机驱动气动缸活塞下降时,三通气动阀的两个接口之间的连通性会被关闭。
三通气动阀的控制电路可以通过手动控制、远程控制或自动控制来实现。
三通气动阀通常由三个部分组成,分别是阀体、气动缸和电动机。
阀体上有三个连接口,分别为输入口、输出口和被控制口。
气动缸中的活塞杆通过阀体上的阀杆与阀门相连,在电动机驱动下上下移动来控制阀门的开关。
当电动机驱动气动缸活塞上升时,三通气动阀的输入口和输出口之间的连通性会被打开,这时压缩空气从输入口流入输出口,而被控制口则被关闭,因此不会有压缩空气流入被控制口。
当电动机驱动气动缸活塞下降时,三通气动阀的输入口和输出口之间的连通性会被关闭,而被控制口会被打开,压缩空气从输入口流入被控制口,这样就实现了三通气动阀的转换功能。
三通气动阀常用于工业流
程控制、气动系统和液压系统等领域。
三通球阀
三通球阀球阀用途三通球阀有T型和L型。
T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。
L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用三通球阀特点1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化2、三通球阀分T型和L型,使用寿命长,流通能力大,阻力小3、三通球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。
球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
三通球阀的工作方式L型流道的三通4面阀座球阀,采用2面阀座,受力平衡,保证闭止通道上可靠密封。
主要用于流路的换向。
T型流道的三通4面阀座球阀,采用4面阀座,受力平衡,保证闭止通道上可靠密封。
主要用于分流、混流、换向以及三通道的完全开放。
三通球阀具有以下优点:1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
气动三通球阀工作原理
气动三通球阀工作原理气动三通球阀是一种常用的控制阀门,常用于热力管道中,其主要作用是对流体介质进行切换、分流或控制流量。
本文将介绍气动三通球阀的工作原理,包括结构组成、阀门控制、介质流动特点和常见故障处理等内容。
一、气动三通球阀的结构组成气动三通球阀由阀体、阀芯、执行机构和附件等部分组成。
阀体可根据实际需要分为T 形、L 形和 Y 形等形式,其内部结构为直通通道和两个引出通道。
阀芯采用球状结构,球体表面装有密封件,以确保流体不泄漏。
执行机构是气动三通球阀的核心,其主要作用是通过气压控制阀芯的位置,实现阀门转动和介质流量的调节。
执行机构由气动装置、气控阀、活塞、齿轮和螺旋桥等部分组成。
气动装置通过气源提供的气压将气体推入气控阀中,再由活塞驱动齿轮和螺旋桥转动阀芯,使介质流通或切换通道。
附件主要包括密封件、法兰和接头等,其作用是支撑阀体、阀芯和执行机构,并保证阀门的安装和运行。
二、阀门控制原理当气源压力作用于气控阀时,可使阀芯的位置发生变化,控制气路的通断。
当气路中气体压力低于一定值时,气控阀弹簧自动复位,使气路中的气体释放,恢复到原始状态。
在阀门转动的过程中,通过手动或自动控制阀门的位置,以实现介质控制和调节。
三、介质流动特点1. 各通道之间的流量较难调节,因为介质的流动路径相对固定。
2. 在不同通道之间切换介质时,需要关闭与转动阀芯配合的通道,防止介质发生混合,影响介质品质。
3. 介质流动速度较快,易产生压力损失和噪声。
4. 介质粘度变化大,对阀门的封闭性能和使用寿命有一定影响。
四、常见故障处理气动三通球阀的使用寿命和性能受到多种因素的影响,如果发生故障,需要及时处理。
常见故障包括阀门漏气、转动不灵、卡死等。
处理方法如下:1. 阀门漏气:检查密封件和阀体之间的接口是否松动或磨损,修复或更换相关部件。
2. 转动不灵:检查执行机构的气源是否正常、活塞是否受阻或阀体内是否存在异物,清理或更换相应部件。
GF气动电动阀门介绍Actuated Valves
2011-12-23
Specifications of electric actuators 电动执行器的主要特性
• 额定电压: 110 / 220 VAC,50~60Hz(可选) 24VDC 24VAC,50~60Hz(可选)
• 工作角度:90° • 工作时间:5s(EA11,EA21), 15s(EA31) • 防护等级:IP65 • 带一体式可视阀位指示器 • 操作手柄为标准配置 • 电动执行机构外壳为UP-GF塑料材质 • 能够无维修运行25万次
2011-12-23
GF Piping Systems
343三通球阀 (DN10~DN50)
Actuated Valves Introduction 21
Electric Valves Introduction 电动阀门介绍
140系列电动蝶阀 (567蝶阀 + EA31 / EA42)
EA31电动执行器 (DN50~DN150)
ER 52/ ER 53阀位反馈器
适用的气动执行器种类:Diastar执行器
开关类型:机械式的SPDT微动开关 最大触点容量250VAC/10A 固态继电器开关 最大触点容量30VDC/0.1A
有本安型Eexi
Actuated Valves Introduction 11
Pneumatic Valves Introduction – Accessories 气动阀门介绍 – 气动执行器的附件
阀位反馈器
将阀门全开与全关的位置信号反馈给操作人员
适用的气动执行器种类: PA11、PA21、PA30-PA70
开关型式: 机械式的SPDT微动开关 最大触点容量250VAC/10A 感应式的固态继电器开关 最大触点容量30VDC/0.1A
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
气动三通球阀
技术参数
技术参数
电动执行器选配:德国SUPU系列
作用形式:普通开关型、调节型(4~20mA)
环境温度:-30℃~+70℃
电源电压:AC220V、AC380V(其他定制AC24等)50/60Hz
防护等级:IP67、IP68可选
功能选项(可选)
防爆型:防爆等级:dⅡBT3/T4
信号反馈:有源信号、S无源信号
带加热器:可在潮湿环境中干燥执行器内元件(可选)
手动功能:电动执行器带有手动开阀、关阀功能
调节型:输入4~20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
法兰球阀标准规范
设计标准:GB/T12237-1989;DIN3357/1,2:API608
法兰尺寸:GB/T9113.1、JB/T79;DIN3202;JIS B2002;ASME B16.10
结构长度:GB/T12221-1989;DIN3202;JIS B2002:ASME B16.10
检验试验:GB/T13927;DIN3230/3;API598;JIS B2003
球阀参数:
公称压力:PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式:法兰150 (L型、T型)
阀体材质:铸钢(WCB)、不锈钢CF8(304)、CF8M(316)
阀球材质:不锈钢CF8(304)、CF8M(316)
密封材料:PTFE、PPL
适用温度范围:-20℃~232℃~350℃
适用介质:水、油、气等某些腐蚀性液体(W•O•G)
详细介绍:
★气动执行器意大利进口,表面经阳极氧化处理,齿轮齿条结构;
★有开关两个位置+/-5°行程调节;
★NAMUR标准气源接口,可与电磁阀直接连接;
★正常使用寿命可达100万次;
★球阀和执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间;
★三通球阀任一通口均可用作入口而无泄露,并可根据工况需要制成L型或T型通道,使安装更加方便;★三通球阀分为L型和T型,L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介
质的分流,合流或流向切换;
★双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求;
★在系统泄压后无需拆下整个阀体就能进行检查和维修。
用途:适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或
调节流量之用
数。
