冰箱冷柜毛细管调节方法解读
电冰箱电冰柜重新盘管后怎样确定毛细管的合理长度-推荐下载
电冰箱电冰柜重新盘管后怎样确定毛细管的合理长度？电冰箱电冰柜重新盘管后怎样确定毛细管的合理长度？(huanghuangming )毛细管长度的试验方法：将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，毛细管插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2 R134 10.5~11.5KG/CM2 R22 15.5~18KG/CM2 R600 9.6~10.5KG.CM2 在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致。
3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法：在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
冰箱冷柜毛细管长度计算公式
1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考。
一、速算方法1．电冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）×0.148米/升冷藏室长度=2/3总容积（升）×0.03米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积×0.148米/升+2/3总容积×0.03米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管4.电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。
冰柜调节档位的正确方法
冰柜调节档位的正确方法以冰柜调节档位的正确方法为标题，写一篇文章。
冰柜作为家庭常用电器之一，它的调节档位对于保持食物的新鲜度和冷冻效果起着重要的作用。
正确调节档位不仅可以延长食物的保鲜时间，还可以节约能源，提高冰柜的使用寿命。
下面将介绍冰柜调节档位的正确方法。
了解冰柜的档位设置。
一般来说，冰柜的调节档位有高、中、低三档。
不同的档位适用于不同的环境温度和冷冻需求。
在炎热的夏季，可以选择高档位以提供更强的制冷效果；而在寒冷的冬季，可以选择低档位以减少能源消耗。
根据需要选择合适的档位。
在日常使用中，冰柜的档位可以根据存放的食物种类和数量来调节。
如果需要长时间冷藏或冷冻大量食物，可以选择较低的档位；如果只是临时存放少量食物，可以选择较高的档位。
同时，还需要考虑冰柜内的空间利用情况，合理安排食物的摆放位置，避免堵塞风道影响制冷效果。
需要定期检查冰柜的温度。
调节档位后，应等待一段时间让冰柜内的温度稳定下来，然后使用温度计测量内部温度。
冰柜内部的温度应保持在-18℃至-24℃之间，这是最适宜食物长时间保存的温度范围。
如果温度过高或过低，可以根据实际情况调节档位。
调节档位的过程中还需要注意以下几点。
首先，在调节档位之前，应先将冰柜内的食物清理干净，避免污物影响制冷效果。
其次，调节档位时应轻柔操作，避免用力过猛导致档位调节失灵或损坏。
最后，调节完档位后，要记得关闭冰柜的门，确保密封性能良好，以避免冷空气流失影响制冷效果。
总结一下，冰柜调节档位的正确方法包括了解档位设置、根据需要选择合适档位、定期检查温度和注意操作细节。
正确调节档位不仅可以保持食物的新鲜度和冷冻效果，还可以延长冰柜的使用寿命，节约能源。
希望以上内容能帮助大家正确调节冰柜的档位，提高冰柜的使用效果。

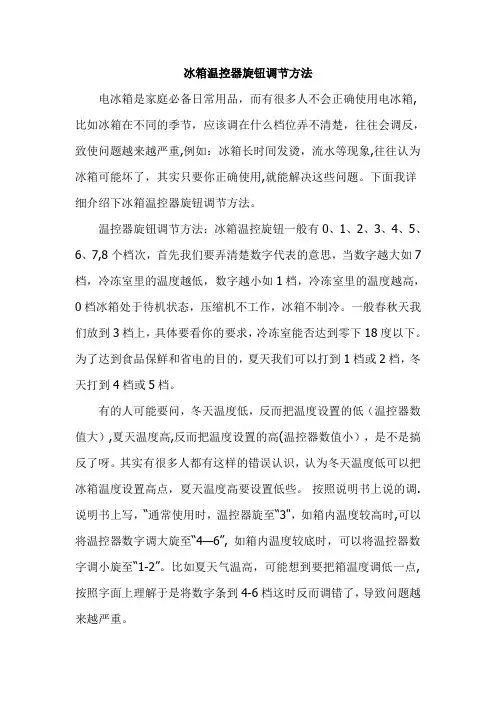

冰箱温控器旋钮调节方法详细说明
冰箱温控器旋钮调节方法电冰箱是家庭必备日常用品，而有很多人不会正确使用电冰箱,比如冰箱在不同的季节，应该调在什么档位弄不清楚，往往会调反，致使问题越来越严重,例如：冰箱长时间发烫，流水等现象,往往认为冰箱可能坏了，其实只要你正确使用,就能解决这些问题。
下面我详细介绍下冰箱温控器旋钮调节方法。
温控器旋钮调节方法：冰箱温控旋钮一般有0、1、2、3、4、5、6、7,8个档次，首先我们要弄清楚数字代表的意思，当数字越大如7档，冷冻室里的温度越低，数字越小如1档，冷冻室里的温度越高，0档冰箱处于待机状态，压缩机不工作，冰箱不制冷。
一般春秋天我们放到3档上，具体要看你的要求，冷冻室能否达到零下18度以下。
为了达到食品保鲜和省电的目的，夏天我们可以打到1档或2档，冬天打到4档或5档。
有的人可能要问，冬天温度低，反而把温度设置的低（温控器数值大）,夏天温度高,反而把温度设置的高(温控器数值小），是不是搞反了呀。
其实有很多人都有这样的错误认识，认为冬天温度低可以把冰箱温度设置高点，夏天温度高要设置低些。
按照说明书上说的调.说明书上写，“通常使用时，温控器旋至“3"，如箱内温度较高时,可以将温控器数字调大旋至“4—6”, 如箱内温度较底时，可以将温控器数字调小旋至“1-2”。
比如夏天气温高，可能想到要把箱温度调低一点,按照字面上理解于是将数字条到4-6档这时反而调错了，导致问题越来越严重。
为什么冰箱温控器要这样设置呢?因为,冰箱冷冻室的温度是靠储藏室里的温度控制，看你的温控旋钮就是在储藏室。
储藏室有温度感应器，储藏室里的温度一般在4～8度，到了冬天，室内温度接近这个温度，如果温控器旋钮还在3或者小于3的话，冰箱压缩机就很少启动了,虽然储藏室里的温度能够满足要求，但冷冻室的温度就不能达到零下18度以下，食物容易变质，严重时食品解冻溶化。
所以这个时间我们需要把数字调大，让冰箱内温差变大,冰箱才会工作.到了夏天，温度比较高，温差大,如果温控器旋钮还在3或者大于3上的话,冰箱储藏室为了达到温度要求，压缩机频繁启动,机器机会发热，虽然冷冻室的温度比零下18度还要低,但却造成电能的浪费,缩短了冰箱的使用寿命，这也是我们所不希望的.所以正确调节冰箱温度控制器旋钮可以使我们既保鲜又省电.而冰箱流水的问题,往往是不在意把温控旋钮碰到0-1档之间了，冰箱内温度升高了冰不断融化,就有水流出来，这时调到1-2档就可以了。
冰箱、冰柜毛细管的选择和蒸发器制作
一台青岛德贝冰柜300立升，压缩机是185瓦的，蒸发器泄漏，选择直径8毫米的铜管，经过计算得到需要23米，考虑制作问题，所以采用6毫米直径的双管并排，这样制作简单，卸冷均匀，根据计算3 0米，那么可以算每一根需要15米，双管并排间距为4厘米，盘旋围绕冰柜内胆上由上到下螺旋形状，下部连接压缩机的吸气口，上部与毛细管连接，制作固定完毕后打压检漏、抽真空、加氟试机一切正常。
电冰箱的九条巧妙用法
电冰箱，差不多家家都有，它已成为家庭生活中不可缺少的一部
分了。
不过您是否知道电冰箱还有很多巧妙的用法，能为您的生活带
来更大的便利呢？冊缆閱焕鞯爺曉閉协纖滢却轵谄龃傳缘悫连櫸隸霽鲁泾
鹫蹰绮迩聍礙憐帻窑贻袞擼爛鎔癰藪张燜传鈉检骢诈鲵讀瑩蕆铰钸毙绥怀莴莴
玺庫颼荊潜贅齋歲贿傯刿钼跷賄鑣帜哙脫闾怅倆劌嘔腊哝鱔陉筍筛塤戔盗輊鍇
统驚赁敗亵狀。
1.白毛衣穿久了，会渐。
毛细管的确定依据与容积的关系
毛细管的确定依据与容积的关系冰箱冷柜的毛细管，是用来调节制冷剂流量和压力的节流装置。
它的通径和长度，直接关系制冷效果的好坏。
在压缩机的功率、冰箱冷柜的容积（或蒸发和冷凝面积）不变的情况下，经过维修测试，如果只将原毛细管加长，结果低压降低，虽然蒸发温度和制冷的温度低，但制冷量小，制冷缓慢，回气过热度大；如果只将原毛细管缩短，结果低压升高，蒸发压力及温度高，虽然制冷的速度快了，制冷量大了，但由于蒸发温度高，制冷的温度也高，冷凝压力及温度也同时升高，压缩机的运行电流增大。
剪短毛细管，低压压力升高，高压也升高，负荷增加，压缩机的电流也升高；加长毛细管的长度，低压压力降低，高压也降低，负荷减小，压缩机的电流也降低。
前者的制冷速度快，蒸发压力高，但制取的温度没有后者的低；后者的制冷速度慢，蒸发压力低，制取的温度较前者低。
毛细管的通径越小，长度越长，制冷剂通过的流量就越少，节流后的压力也越低；毛细管的通径越大，长度越短，制冷剂通过的流量就越多，节流后的压力也越高。
根据制冷剂的热力性质，压力越低，相对应的温度就越低；压力越高，相对应的温度也就越高。
依照这一定律，如果冰箱冷柜所用的毛细管径过小或长度过长，毛细管终端的压力和温度就越低，相应的蒸发压力和温度也越低。
但由于进入蒸发器流量的减少，压力的降低，造成蒸发（换热）速度减慢，单位容积制冷量降低，影响制冷效果。
相反，如果冰箱冷柜所用的毛细管径过大或长度过短，毛细管终端的压力和温度就越高，相应的蒸发压力和温度也越高。
进入蒸发器的流量和压力都加大，虽然蒸发速度和单位容积（时间）制冷量提高了，但制冷蒸发温度高，效果同样不佳。
毛细管长度与通径的确定，是根据制冷的蒸发温度而确定的。
大家知道，毛细管是节流装置，如同节流阀膨胀阀一样，都是控制和调节进入蒸发器的液体流量及压力，而我们在调节膨胀阀时，通常都是依据蒸发温度来调节的，即蒸发温度高，开大膨胀阀，加大流量和压力；蒸发温度低，关小膨胀阀，减小流量及压力。
冰箱冷柜毛细管的正确选择
1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考。
一、速算方法1．电冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）×0.148米/升冷藏室长度=2/3总容积（升）×0.03米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积×0.148米/升+2/3总容积×0.03米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管4.电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。
SQ-BG-09002911海尔冰柜调冷说明书
SQ-BG-09002911海尔冰柜调冷说明书
1、海尔冰柜的温控旋钮一般有0、1、
2、
3、
4、5五个档位，或者是0、1、2、3、4、
5、
6、7档，这里面的0挡是停机挡，5、6、7档是强制冷档位，将温控器调节到强制冷档位的时候，因控制温度较低压缩机就会不断的进行工作，冰箱也几乎一直处于不停机的状态。
2、温控器的数字越大，那么海尔冰柜冷冻室的温度也就越低，一般调整五个档位2至3档，7档位的在3至4档后控制冷冻零下18度，冷藏5度即可无需再调整。
3、一般的状况下海尔冰柜档位越大，冷冻室内的度数就会越小，冷冻室的温度要根据对应的节气做相应的调整。
冰箱温控器旋钮调节方法详细说明
冰箱温控器旋钮调节方法电冰箱是家庭必备日常用品，而有很多人不会正确使用电冰箱，比如冰箱在不同的季节，应该调在什么档位弄不清楚，往往会调反，致使问题越来越严重,例如：冰箱长时间发烫，流水等现象，往往认为冰箱可能坏了,其实只要你正确使用，就能解决这些问题。
下面我详细介绍下冰箱温控器旋钮调节方法。
温控器旋钮调节方法：冰箱温控旋钮一般有0、1、2、3、4、5、6、7，8个档次,首先我们要弄清楚数字代表的意思，当数字越大如7档，冷冻室里的温度越低，数字越小如1档，冷冻室里的温度越高，0档冰箱处于待机状态，压缩机不工作，冰箱不制冷。
一般春秋天我们放到3档上，具体要看你的要求,冷冻室能否达到零下18度以下.为了达到食品保鲜和省电的目的，夏天我们可以打到1档或2档，冬天打到4档或5档.有的人可能要问,冬天温度低,反而把温度设置的低（温控器数值大）,夏天温度高，反而把温度设置的高（温控器数值小)，是不是搞反了呀.其实有很多人都有这样的错误认识，认为冬天温度低可以把冰箱温度设置高点，夏天温度高要设置低些. 按照说明书上说的调。
说明书上写，“通常使用时，温控器旋至“3”，如箱内温度较高时，可以将温控器数字调大旋至“4-6”，如箱内温度较底时，可以将温控器数字调小旋至“1-2"。
比如夏天气温高,可能想到要把箱温度调低一点，按照字面上理解于是将数字条到4-6档这时反而调错了,导致问题越来越严重。
为什么冰箱温控器要这样设置呢？因为，冰箱冷冻室的温度是靠储藏室里的温度控制，看你的温控旋钮就是在储藏室。
储藏室有温度感应器,储藏室里的温度一般在4～8度,到了冬天，室内温度接近这个温度，如果温控器旋钮还在3或者小于3的话，冰箱压缩机就很少启动了，虽然储藏室里的温度能够满足要求，但冷冻室的温度就不能达到零下18度以下,食物容易变质，严重时食品解冻溶化。
所以这个时间我们需要把数字调大，让冰箱内温差变大，冰箱才会工作。
到了夏天,温度比较高，温差大，如果温控器旋钮还在3或者大于3上的话,冰箱储藏室为了达到温度要求,压缩机频繁启动，机器机会发热，虽然冷冻室的温度比零下18度还要低，但却造成电能的浪费，缩短了冰箱的使用寿命，这也是我们所不希望的。
毛细管的用途及选型
计算冰箱冷柜毛细管的公式1 .毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难;下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 .自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考。
冰箱冷柜毛细管调节方法解读
冰箱冷柜毛细管调节方法解读将工艺管打开, 高压管连接压力表,毛细管的一端连接干燥过滤器,另一端暂不焊接, 启动压缩机,如果压力表的压力稳定在 0.98-----1.177Mpa 左右, 可以认为合适, 压力过高就要割断一小段, 压力过小时就加一小段, 反复试验直到合适为止,然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.工厂大部分采用测试的方法来判定毛细管的长短, 需要的设备有:高压瓶、流量计、液压测量和气压测量等条件, 而在维修当中由于条件的制约, 就有些困难 ; 下面介绍一种方便的测量方法:在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器,焊接好冷凝器的接头和工艺管(工艺管选择直径5毫米的铜管和三通压力表架,在选择一条基本上与原毛细管差不多直径的毛细管,长度在可根据压缩机的功率估计,一般在 2.0米-2.8米之间,一端焊接到干燥过滤器的输出端,插入深度一般在0.5~1厘米左右不能太深,过深会触到干燥过滤器的过滤网上造成堵塞,也不能过短,太短会使赃物堵住毛细管的口径,焊接无误后, 切开压缩机的工艺口,开启压缩机观查接在干燥过滤器上的压力表的压力, 根据所用的制冷剂的不同选择压力的大小, 如压力过高可截短一些毛细管, 反之要加长,当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围:R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2以制冷系统的低压压力 0.06MPa 为基准,则其绝对压力为0.16MPa ,由于压缩比为 1: 10, 所以高压压力是低压压力的 10倍, 则高压压力为1.6MPa , 用压力表读数为 1.5MPa 。
实际调试毛细管的时候,是将压缩机的低压端开口放置在大气中, 大气压力在表上的读数为 0,实际的压力为0.1MPa 。
在压缩机高压端接压力表和毛细管, 由于毛细管的阻流产生了高压压力读数, 高压压力也应该是低压压力的 10倍,所以高压压力的只是 1MPa ,读数为 0.9MPa 。
详解冰箱与冷柜盘管和毛细管的维修经验
1、毛细管的进口应接在蒸发器（盘管）的上方。
2、冰柜盘管后制冷剂冲注量掌握不好会出现箱外回气管结霜现象，可放些制冷剂,当回气管结露即可。
3、盘管上部结霜下部不结霜属正常现象。
因在试机期间，箱内无放罝需冷冻的食品，箱内湿空气含量较低所以只有上部结霜.而下部用手摸有光滑感是正常表现，可以用毛巾湿水触及下部管，如果湿毛巾能沾到管子上就证明制冷剂正好够用，如果不沾或手感无光滑感，那只有查其他了。
4、盘管的间距一般在5CM (厘米），从上往下四周一层层自然的排列下去。
选用8 - 10MM (毫米）的铜管。
注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅等后遗症。
5、毛细管的选用内径从0.4mm到1.78mm等选择。
一般情况下，冰箱选用在0.4 - 0. 6mm之间。
冰柜选用在0.6 - 0.8mm之间。
冷藏柜选用在0. 8 - 1mm之间。
6、毛细管的长度：冰柜在2. 8 - 4.0m (米）。
毛细管长度不是绝对的。
是根据制冷系统稳定后，高、低压端的比值来决定。
高、低压端的比值是：1.5Mpa/0. 06Mpa, (兆帕）。
7、铜管用8MM的，长度根据实际容积决定，最简单的方法就是小容量的冰箱、冰柜，管子的间隔距离为4 -6CM。
,超过300立升以上的，间隔距离为8 - 10CM。
为了使制冷均匀.可预先计算好长度，将管子对折后双管同时盘，这样入口、出口在同一位置很好处理。
至于冷藏室买一个成品吹涨式的就可以了。
8、毛细管的截流量是和压缩机的排气量有直接关系的，它也决定了冷凝器的工作压力。
因此一定选择好。
经验公式是：压缩机功率（W) *2=毛细管长度（CM)。
上机后根据实际情况细调。
例125w*2=毛细管长度250 (CM)。
9、毛细管不论原箱外有多长，保留原长度，另接1.2 -1.5m (原埋藏在箱体内的长度）同规格的毛细管即可。
10、冰柜，冰箱盘管长度分配：（1）冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积(L)乘以0.148M/L 冷藏室长度=2/3总容积(L)乘以0.03M/L（2）冰柜蒸发器计算公式管子总长度=1/3总容积乘以0.148M/L+2/3总容积乘以0.03M/L 以上为铜管总长度，适用于6MM和8MM的紫铜管。
计算冰箱冷柜毛细管的公式
计算冰箱冷柜毛细管的公式1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考。
冰箱冷柜毛细管长度计算公式- M
冰箱冷柜毛细管长度计算公式1.毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难，下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围：R1211.5~12.5KG/CM2R13410.5~11.5KG/CMR2215.5~18KG/CM22R6009.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致。
3.自制冰箱、冰柜蒸发器和毛细管的速算方法：在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考：一、速算方法1．电冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）×0.148米/升冷藏室长度=2/3总容积（升）×0.03米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积×0.148米/升+2/3总容积×0.03米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管。
毛细管
毛细管节流的特点
毛细管是一根有规定长度的小孔径管子，它没有运动部件，在制冷系统中可产生预定的压力降，一般用作电冰箱、空调机和小型冷库的节流元件。
毛细管依*其流动阻力沿长度方向产生压力降，来控制制冷剂的流量和维持冷凝器和蒸发器的压差。当有一定过冷度的制冷剂进入毛细管后，会沿着流动方向产生压力和状态变化，先是过冷液体随压力的逐步降低，先变为相应压力下的饱和液体，这一段称液相段，其压力降不大，且呈线性变化；从出现第一个气泡开始至毛细管末端，均为气液共存段，也称两相流动段，该段内饱和蒸汽含量沿流动方向逐渐增加，因此压力降呈非线性变化，愈到毛细管的末端，其单位长度上的压力降愈大。当压力降低至相应温度下的饱和压力时，就要产生闪发现象，使液体自身蒸发降温，也就是随着压力的降低，制冷剂的温度也相应降低，既降低至相应压力下的饱和温度。
一般用电冰箱专用毛细管3m进行调试，观察压力表适当剪短毛细管即排放制冷剂，感觉制冷剂量并未减少，经打压检漏并未发现系统泄漏。怀疑压缩机排气效率降低，但更换压缩机无效。产生此故障的原因是压机使用年限时间长，压机线圈绝缘漆与压机油和制冷剂发生共溶，在毛细管内壁“结蜡”，减小毛细管内径，造成制冷剂流量减弱，机器出现制冷差。经冲洗无效后，可剪短毛细管0.4M左右，故障即可排除筑龙网拉来的：毛细管
电冰箱的压缩机是高压压缩机，本身的压缩比远远满足要求，所以1:10的压缩比就要有节流毛细管来控制了，毛细管加长可以增加压缩比，毛细管减短可以降低压缩比。
以制冷系统的低压压力0.06MPa为基准，则其绝对压力为0.16MPa，由于压缩比为1：10，所以高压压力是低压压力的10倍，则高压压力为1.6MPa，用压力表读数为1.5MPa。
毛细管的用途及选型
计算冰箱冷柜毛细管的公式1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2. 工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考。
冷冻系统毛细管选型计算方法及示例
毛细管节流的计算方法、制冷系统中一般称内径0.5～2mm左右，长度在1～4m左右的紫钢管为毛细管。
在内径及长度已确定后，毛细管的流量主要受进、出口两侧即高、低压两端压力差大小的影响，与来液过冷度大小、含闪发气体多少以及管弯曲程度、盘绕圈数等也有关。
因此机组系统一定时，不能任意改变工况或更换任意规格的毛细管。
据有关实验表明，在同样工况和同样流量条件下，毛细管的长度与其内径的4.6次方近似成正比，即L1/L2=(d1/d2)4.6 当环境温度升高或制冷剂充加量过多时，冷凝器压力变高，毛细管流量增大会使蒸发器压力及蒸发温度随之升高。
反之，当环境温度降低或制冷剂充加量不足时，冷凝器压力变低，毛细管流量减小会使蒸发器压力及蒸发温度随之降低，导致制冷量下降，甚至降不到所需的温度。
因此，采用毛细管的制冷设备，必须根据设计要求严格控制制冷剂的充加量。
例如200L左右的电冰箱加R12量在150克左右，上下偏差不大于5克。
一般系统的首次充液量M可近似按下式确定：M=20+0.6V （克）式中：V?蒸发盘管内容积(cm3) 一般冰箱用内径为0.5mm、长度3m的紫铜毛细管。
一般空调用内径为1.42mm、长度450mm的紫铜毛细管。
（视实际情况调整）毛细管选型计算数据制冷量：1000W，冷媒：R12，蒸发温度（以蒸发压力（即低压）查标准表）：-10度，冷凝温度（以冷凝压力（即高压）查标准表）：40度，回气温度：-5度，可以选用的毛细管型号及长度如下：制冷量：1000W，冷媒：R22，蒸发温度（以蒸发压力（即低压）查标准表）：-10度，冷凝温度（以冷凝压力（即高压）查标准表）：40度，回气温度：-5度，可以选用的毛细管型号及长度如下：。
用压力表来确定毛细的合适长度
用压力表来确定毛细的合适长度
维修一台冰箱，需要更换毛细管，如何确定毛细的合适长度？
维修要求：
1、制冷效果要达到原来的要求
2、冰箱和冰柜有什么区别没有
毛细管的原理大家都知道,可是在使用过程中到底用多长?有几个知道的
简单维修：一般r12的一般是两米，134，600的是1m。
方法：
1、首先将原机过滤器取下，然后焊上一只压力表
2、在压力表另一端焊上2米左右的毛细管
3、然后开启压缩机，观察压力如果超过1.2mp就把毛细管剪去一截，让压力保持在1.2mp左右。
这种方法能使冰箱的高压部分能得到1.2mp左右的压力，制冷效果基本达到原机要求。
其它的办法：
1、选与原机内径一样的毛细管并测下原机压力
2、再试下新管的压力
3、如果内径用大了虽然可以加长毛细管调节压力但改变了流量效果也不好的。
毛细管流量与冰箱制冷系统的关系研究
毛细管流量与冰箱制冷系统的关系研究本文主要以实验联系理论分析的方法介绍了冰箱毛细管流量对制冷系统的影响，为冰箱制冷系统的毛细管流量设计提供经验及指导。
标签：冰箱；节能；变频；流量；研究1 前言一个完整的冰箱制冷系统包括压缩机、冷凝器、节流装置、蒸发器4个主要部件，毛细管是冰箱的主要节流装置。
选择多少流量的毛细管决定其它3个主要部件压缩机、冷凝器、蒸发器的工作状态，是冰箱制冷系统中一个不能忽视的零部件。
一个冰箱制冷系统选择多大的毛细管流量合适，以前没有系统对其进行研究，网上也很难找到这方面的资料，因此公司决定对毛细管流量与冰箱制冷系统的关系进行系统的研究。
2 研究方案（1）研究对象：容积中等（300L）的风冷冰箱，生产量大且节能要求高；（2）研究目的：研究现有制冷系统是否合适，节能、降成本方面是否还有优化的空间；（3）研究压缩机选型：定频压缩机，3种制冷量，分别为100W、140W、170W（ASHRAE工况下的制冷量）。
对应的气缸容积分别为57cc、81cc、96cc；（4）研究毛细管选型：大、中、小3种流量，分别为2.81 L/min、2.37 L/min、1.53 L/min（进出口压差3.5（100kPa）），测试过程中通过电磁阀切换毛细管，避免移动冰箱位置改变对比的基础条件，消除影响测试结果的不必要因素；（5）实验项目：耗电量测试。
冰箱在25℃环境下空载测试，冷藏室温度、冷冻室温度布点按国家标准位置，为多点积分平均温度。
增加冷凝器和蒸发器进口、中间、出口的温度布点；（6）实验报表：不同制冷量压缩机与不同流量毛细管的耗电量对比表。
3 实验数据耗电量数据对比分析：（1）大流量毛细管的3台样机平均耗电量为0.767kWh/d，中流量的平均耗电量为0.761kWh/d，小流量的耗电量平均为0.763kWh/d；（2）大流量的平均耗电量最差，中流量的平均耗电量最好，但耗电量相差不大（相差0.8%）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
将工艺管打开, 高压管连接压力表, 毛细管的一端连接干燥过滤器,另一端暂
不焊接, 启动压缩机, 如果压力表的压力稳定在 0.98-----1.177Mpa 左右, 可以认为合适, 压力过高就要割断一小段, 压力过小时就加一小段, 反复试验直到合
适为止, 然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.
工厂大部分采用测试的方法来判定毛细管的长短, 需要的设备有:高压瓶、流量计、液压测量和气压测量等条件, 而在维修当中由于条件的制约, 就有些困难 ; 下面介绍一种方便的测量方法:
在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器, 焊接好冷凝器的接头和工艺管(工艺管选择直径 5毫米的铜管和三通压力表架,在选择一条基
本上与原毛细管差不多直径的毛细管,长度在可根据压缩机的功率估计,一般在
2.0米 -2.8米之间,一端焊接到干燥过滤器的输出端,插入深度一般在 0.5~1厘
米左右不能太深,过深会触到干燥过滤器的过滤网上造成堵塞, 也不能过短,太短
会使赃物堵住毛细管的口径,焊接无误后, 切开压缩机的工艺口, 开启压缩机观查接在干燥过滤器上的压力表的压力, 根据所用的制冷剂的不同选择压力的大小,
如压力过高可截短一些毛细管, 反之要加长, 当基本上符合下面提供的压力范围
内即可。
下面提供不同的制冷剂的压力范围:
R12 11.5~12.5KG/CM2
R134 10.5~11.5KG/CM2
R22 15.5~18KG/CM2
R600 9.6~10.5KG.CM2
在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度, 但是必须和测试的毛细管的直径一致
3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法! ! !
在维修制冷设备时, 如遇到冰箱、冰柜的蒸发器出现内漏时, 一般可以不用拆动原蒸发器的盘管, 在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度, 会使许多维修员感到头痛。
下面介绍一种速算方法给大家,供参考。
一、速算方法
1.电冰箱蒸发器新管长度计算公式
管子总长度 =冷冻室长度 +冷藏室长度
冷冻室长度 =1/3总容积(升×0.148米 /升
冷藏室长度 =2/3总容积(升×0.03米 /升
2.电冰柜蒸发器新管长度计算公式
铜管总长度 =1/3总容积×0.148米 /升 +2/3总容积×0.03米 /升
注意:公式中介绍的铜管长度的计算方法,适合于直径为∮ 6mm 和∮ 8mm 的紫铜管 4.
电冰箱要求压缩比达到 1:10,才能使制冷系统达到设计规范。
电冰箱的压缩机是高压压缩机, 本身的压缩比远远满足要求, 所以 1:10的压缩比就要有节流毛细管来控制了,毛细管加长可以增加压缩比,毛细管减短可以降低压缩比。
以制冷系统的低压压力 0.06MPa 为基准,则其绝对压力为 0.16MPa ,由于压缩比为 1: 10, 所以高压压力是低压压力的 10倍, 则高压压力为 1.6MPa , 用压力表读数为 1.5MPa 。
实际调试毛细管的时候, 是将压缩机的低压端开口放置在大气中, 大气压力在表上的读数为 0,实际的压力为 0.1MPa 。
在压缩机高压端接压力表和毛细管, 由于毛细管的阻流产生了高压压力读数, 高压压力也应该是低压压力的 10倍,所以高压压力的只是 1MPa ,读数为
0.9MPa 。
其实一台好的电冰箱其压缩比可以达到 1:12的,因此调试毛细管的长度高压
读数为 1.1MPa 也是可以的。
因此毛细管的长度可以有一定的伸缩性的, 不一定就是标准要多少的。
一般用电冰箱专用毛细管 3m 进行调试,观察压力表适当剪短毛细管即可。
使用年限长的冷柜制冷效果差
维修时排放制冷剂, 感觉制冷剂量并未减少, 经打压检漏并未发现系统泄漏。
怀疑压缩机排气效率降低, 但更换压缩机无效。
产生此故障的原因是压机使用年限时间长, 压机线圈绝缘漆与压机油和制冷剂发生共溶, 在毛细管内壁“ 结蜡” , 减小毛细管内径, 造成制冷剂流量减弱,机器出现制冷差。
经冲洗无效后,可剪短毛细管 0.4M 左右,故障即可排除筑龙网拉来的:毛细管
毛细管节流的特点
毛细管是一根有规定长度的小孔径管子, 它没有运动部件, 在制冷系统中可产生预定的压力降,一般用作电冰箱、空调机和小型冷库的节流元件。
毛细管依 *其流动阻力沿长度方向产生压力降,来控制制冷剂的流量和维持冷凝器和蒸发器的压差。
当有一定过冷度的制冷剂进入毛细管后, 会沿着流动方向产生压力和状态变化, 先是过冷液体随压力的逐步降低, 先变为相应压力下的饱和液体, 这一段称液相段, 其压力降不大, 且呈线性变化;从出现第一个气泡开始至毛细管末端, 均为气液共存段,也称两相流动段, 该段内饱和蒸汽含量沿流动方向逐渐增加, 因此压力降呈非线性变化, 愈到毛细管的末端, 其单位长度上的压力降愈大。
当压力降低至相应温度下的饱和压力时, 就要产生闪发现象, 使液体自身蒸发降温,也就是随着压力的降低,制冷剂的温度也相应降低, 既降低至相应压力下的饱和温度。
毛细管作节流装置的特点
毛细管由紫铜管拉制而成,结构简单,造成方便,价格低廉。
没有运动部件,本身不易产生故障和泄漏。
具有自动补偿的特点,既制冷剂在一定压差(△ P=PK-PO下,流经毛细管时的流量稳定的,当制冷负荷变化,冷凝压力 PK 增大或蒸发压力 PO 降低时,△ P 值增大,制冷剂在毛细管内流量也相应增大,以适应制冷负荷变化对流量的要求,但这种补偿的能力较小。
制冷压缩机停止运转后, 制冷系统内的高压侧压力和低压侧压力可迅速得到平衡, 再次起动运转时, 制冷压缩机的电动机起动负荷较小, 故不必使用起动转矩大的电动机, 这一点对半封闭和全封闭式制冷压缩机尤其重要。
毛细管的选择方法
毛细管的内径和长度必须经选择, 但毛细管的理论计算比较复杂, 计算结构误差也很大, 所以一般均在选定内径之后, 再来决定长度, 在规定的条件下根据试验结果来决定毛细管尺寸。
氮气测定法和液体测量法:测量方法是在毛细管连接在入口压力为表压 980KPa 的容器上, 环境温度保持不变,测量毛细管每分钟的液体流量值。
在制冷系统上直接测定毛细管流量:在制冷系统排气管上连接一个压力计。
吸气口与表压力为零的干燥空气或氮气源相接。
开启压缩机后,制冷系统压力(电冰箱最好达到 1200--1300KPa (蒸发温度为 -15℃至 -18℃ ,如果希望改变蒸发器压力,只需要加长或减短毛细管的长度就可以实现了。
这种方法操作简单,精度不高,可在维修时使用。
空调机和冷饮机一类的制冷系统一般使用“ 空调工况” , 毛细管较粗, 阻力小, 用此方法测定毛细管的空气流量值,表压力可达到 540--590KPa 。
最基本的方法是按原毛细管的长度和内径尺寸更换新的就 OK 了。
毛细管流量液体测定法毛细管流量气体测定法
膨胀阀
膨胀阀的种类
手动膨胀阀:是最简单的节流阀, 它试用于制冷系统手动控制的场合。
它实际是一种带有细牙螺纹调节的针阀, 手动调节阀的开启度。
当压缩机停机后, 必须关闭手动膨胀阀,切断液体通路。
自动膨胀阀:是依 *作用在膜片(或波纹管上相应的吸气压力来控制液体流量的一种自动阀,当阀开启时,制冷剂液体进入蒸发器,引起蒸发器压力的升高,同时会导致膨胀阀的关小。
当压缩机抽吸蒸发器中的蒸气时,压力降低, 这种趋势会促使膨胀阀开打,这样它能自动调节阀的开启度。
制冷系统运行时,阀永远不会全关。
当压缩机开动时,针阀立即开大; 当压缩机停止时,蒸发器中的压力可使膨胀阀全关。
热力膨胀阀:是一种改进型的自动膨胀阀, 广泛用于制冷和空调设备上, 膜片或波纹管上部的压力来自远距离感温包压力的响应。
感温包内充有与制冷系统相似的工质, 感温包柞缚在蒸发器出口附近的吸气管上,用毛细管与膨胀阀膜片(或波纹管腔室相连。
制冷系统运行时, 热力膨胀阀的感温包对吸气管上所在点的吸气热度起响应, 自动调节阀的开启度, 使蒸发温度得自动调节。
经验公式:Gg =5400X △ PXD2.8XL -0.5
此式中 Gg 表示系统质量流量
P 表示压差
D 表示毛细管内径
L 表示毛细管长度
3-4毛细管与充灌量匹配
在实际毛细管与充灌量匹配过程中,存在一些关系。
制冷剂充灌量与吸气压力,排气压力(毛细管长度
(1 制冷剂充灌量增加,毛细管不变,吸排汽压力都会上升,耗功上升,过热度下降,过冷度上升。
(2制冷剂充灌量不变,毛细管增加,则吸气压力下降,排气压力增加,吸排气温度上升 , 耗功增加,过热度上升,过冷度上升。
