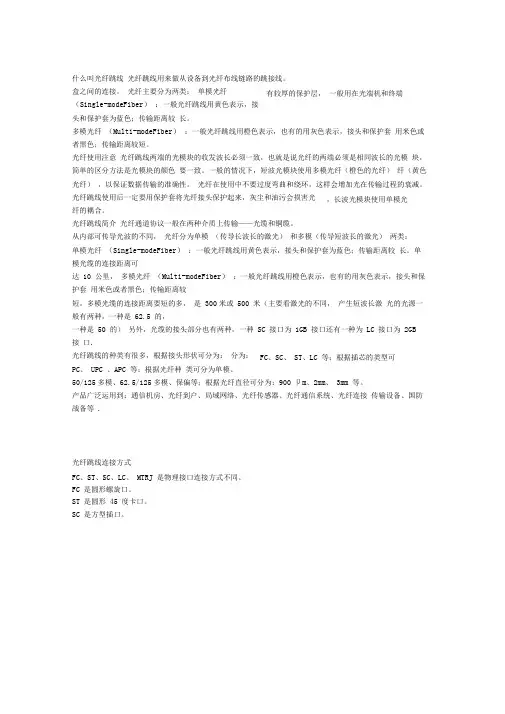

光纤跳线基础知识

光纤跳线是指光纤两端都装上连接器插头，用来实现光路活动连接（一端装有插头的称为尾纤）。光纤跳线用于长途及本地光传输网络、数据传输及专用网络，以及各种测试和自控系统。光纤跳线是通过精密设备经过多道工序精磨而成的，具有插入损耗低、回波损耗高、重复性好等优点，可广泛应用于各种光纤器件和各种光纤通信系统中。

光纤跳线的种类有很多，根据连接器形状可分为：FC、SC、ST、LC、MT-RJ、MU等；根据连接器插头从插针体的类型可分为：PC、UPC、APC等；根据光纤种类可分为单模、50/125多模、62.5/125多模、保偏等；根据光纤直径可分为：900μm、2mm、3mm等。在根据连接器形状划分中，单模光纤可使用的连接器类型有FC，SC，ST，FDDI，SNA，LC，MT-RJ等，多模光纤可使用的连接器类型有FC，SC，ST，FDDI，SMA，LC，MT-RJ，MU 及VF45等。单模跳线包括SC/PC，SC/APC，FC/PC，FC/APC，ST/PC，LC/PC，

LC/APC，MU/PC、MU/APC、MT-RJ；多模跳线包括：SC/PC，FC/PC，ST/PC，LC/PC，MU/PC，MT- RJ。光纤跳线所用光纤一般为G.652光纤，直径一般为Φ3mm，长度一般为

5~100m，插入损耗一般小于0.1dB；反射损耗一般要大于45dB。

下面我们简单介绍根据光纤连接器形状常使用的FC，SC，ST，LC，MT-RJ和MU 6种光纤跳线。注意，光纤跳线的两端连接器插头根据使用情况可以是不相同，如我们常使用的FC/APC-LC/APC，就是一项连接ODF，另一端连接设备的光纤跳线。

1、FC-FC光纤跳线：FC (Ferrule Connector，意为金属连接件)光纤连接器通常是圆形的金属套，紧固方式为螺纹式，主要应用于配线架上。最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器作了改进，采用对接端面呈球面的插针，连接器一般是圆形带螺纹的，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。如图1所示的就是一条两端都带FC连接器接头的FC-FC光纤跳线。

图1：FC-FC光纤跳线示例

2、ST-ST光纤跳线：ST（straight trip，意为直接连接）光纤连接器也是圆形的，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，不同的是它的插针端面多采用PC型，或APC型研磨方式；而且紧固方式为螺丝扣。此类连接器适用于各种光纤网络，操作简便，且具有良好的互换性。如图2为一条两端均为ST连接器的ST-ST光纤跳线。

图2：ST-ST光纤跳线示例

3、LC-LC光纤跳线：LC光纤连接器是著名的Bell公司为了满足顾客对连接器小型化、高密度连接的要求而开发的一种新型连接器，采用操作方便的模块化插孔(RJ)闩锁机理制成。LC 型光纤连接器压缩了整个网络中面板、墙板及配线箱所需的空间，使其占有的空间只相当于传统ST和SC连接器的一半。目前，在单模SFF（小封装）方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。如图3为一条两端均为LC连接器的LC-LC光纤跳线。

图3：LC-LC光纤跳线示例

4、MT-RJ-MT-RJ光纤跳线：MT-RJ光纤连接器是由美国AMP公司开发出的一种小型光纤连接器。它也是为了满足广大用户对小型化、低成本、使用简捷的光纤连接器产品日益增长的需求而开发的一种小型连接器。它与LC连接器一样，压缩了整个网络中有源设备、面板、墙板及配线箱所需的空间，使其占有可空间只相当于传统ST和SC连接器的一半（与LC连接器大小一样），从而提高了经济适用性，特别适合光纤到桌面的应用。它带有与RJ-45型连接器（RJ-45水晶头）相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤。为了方便与光信号收发机相连，连接器端面光纤为双芯排列设计（间隔0.75mm，RJ-45水晶头为单芯排列），是主要用于数据传输的高密度光连接器，光纤路由器和交换机上用得最多。图4为一条两端均为MT-RJ连接器的MT-RJ-MT-RJ光纤跳线。

图4：MT-RJ-MT-RJ光纤跳线示例

5、SC-SC光纤跳线：SC光纤连接器外壳呈方形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型，或APC型研磨方式；紧固方式是采用插拔销闩式，无须旋转。图5为一条两端均为SC连接器的SC-SC光纤跳线。

图5：SC-SC跳线示例

6、MU跳线：MU（Miniature Unit Coupling）光纤连接器是以SC连接器为基础研发的世界上最小的单芯光纤连接器。采用的插头直径为1.25mm，从插头到安装尺寸都较SC连接器减小了一半，所以MU光纤连接器在光缆配线架中的密度大为提高，是光配线架上广泛采用的新型连接器。图6为数条一端均为MU连接器与MU连接器模块连接的示意图。

图6：MU跳线示例

以上各图所列的光纤连接器插头仅是一个型号产品的外观，不同品牌、不同型号的对应产品外观上可能有些区别。如有些接口长些，有些短些；也有些连接器外套是采用金属做的，而有些是采用塑料，或者陶瓷做的。还有单、多模之分。但是，无论是哪一个品牌、哪一个型号，对应类型连接器的基本结构肯定是一样的。我们主要从外观上区分这些不同连接器类型，以便在实际工作中识别和应用它们。

以上介绍的光纤连接器的插头，既然有插头，就肯定有适配器接口与这些连接器插头匹配连接，就像局域网RJ-45水晶头一定要在网卡、配线架、交换机，或者路由器等设备上有RJ-45网络接口与宜配合连接一样。光纤之间是由适配器通过其内部的开口套管连接起来的。

图7：主要类型的光纤适配器示例
