回弹法检测混凝土强度
回弹法检测混凝土强度
回弹法检测混凝土强度1 检测原理及特点1.1 原理由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。
因此以回弹值反映混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。
1.2 特点用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，以及检测费用低廉，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。
影响回弹法准确度的因素较多，如操作方法、仪器性能、气候条件等。
为此，必须掌握正确的操作方法，注意回弹仪的保养和校正。
《回弹法检测混凝土抗压强度技术规程》（ JG J/T23-2001）中规定：回弹法检测混凝土的龄期为7 d～1 000 d，不适用于表层及部质量有明显差异或部存在缺陷的混凝土构件和特种成型工艺制作的混凝土的检测，这大大限制了回弹法的检测围。
另外，由于高强混凝土的强度基数较大，即使只有15% 的相对误差，其绝对误差也会很大而使检测结果失去意义。
2 仪器测量回弹值使用的仪器为回弹仪。
回弹仪的质量及其稳定性是保证回弹法检测精度的技术关键。
2.1 类型国回弹仪的构造及零部件和装配质量必须符合《混凝土回弹仪》（ JJG 817-93）的要求。
回弹仪按回弹冲击能量大小分为重型、中型和轻型。
普通混凝土抗压强度不大于C50 时，通常采用中型回弹仪；混凝土抗压强度不小于C60 时，宜采用重型回弹仪。
传统的回弹仪是通过直接读取回弹仪指针所在位置读数来测取数据的，为一直读式。
目前已有的新产品有自记式、带微型工控机的自动记录及处理数据等功能的回弹仪。
2.2 影响检测性能的因素影响回弹仪检测性能的主要因素有：①回弹仪机芯主要零件的装配尺寸，包括弹击拉簧的工作长度、弹击锤的冲击长度以及弹击锤的起跳位置等。
②主要零件的质量，包括拉簧刚度、弹击杆前端的球面半径、指针长度和摩擦力、影响弹击锤起跳的有关零件。
回弹法检测混凝土强度
建筑结构检测鉴定之钢筋混凝土结构1、参考准则新编《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）已颁布，它代替2001年的规程，已于2011年月12月1日起施行。
2、原理由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。
因此以回弹值反映混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。
3、检测仪器—回弹仪回弹仪的标准冲击能量为2.207J，它在洛氏硬度HRC为60正负2的钢砧上的率定值为80正负2不变。
规范规定可采用数字式回弹仪，但其上应同时带有指针直读示值系统，数字显示的回弹值与指针直读值相差不应超过1。
4、检测方法（1）一般每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个。
（2）相邻两测区的间距应控制在2m以内，测区离构件端部或施工缝边缘不宜大于0.5m，且不宜小于0.2m。
（3）测区应选择在使回弹仪处于水平方向检测混凝土浇筑侧面。
当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面。
（4）测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。
在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。
（5）测区的面积不宜大于0.04㎡。
（6）检测面应为混凝土表面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且不应留有残留的粉末或碎屑。
（7）对弹击时产生颤动的薄壁、小型构件应进行固定。
5、检测内容（1）混凝土强度按单个构件或批量进行检测。
单个构件检测；测区不宜少于10个，当受检构件数大于30个，且不需提供单个构件推定强度或受检构件尺寸不大于4.5m*0.3m时，每个构件的测区可适当减少，但不应少于5个。
回弹法检测混凝土强度实验
回弹法检测混凝土强度实验回弹法检测混凝土强度实验是一种非破损性的混凝土强度检测方法，它通过测量混凝土表面硬度的变化来推算混凝土的强度。
这种方法具有简单、快速、经济、无损等优点，因此在混凝土工程中得到了广泛的应用。
一、实验原理回弹法检测混凝土强度实验的原理是基于混凝土表面硬度和强度的关系。
混凝土的硬度与强度之间存在一定的正相关关系，因此可以通过测量混凝土表面的硬度来推算其强度。
回弹仪是一种专门设计的测量仪器，它可以测量混凝土表面的硬度并记录下数值。
通过测量多个点的回弹值，可以对整个混凝土构件的强度进行评估。
二、实验步骤1.选择实验样本：选择需要检测的混凝土构件，并记录其尺寸、形状、龄期等信息。
2.确定检测区域：在构件表面选择合适的检测区域，一般选择在构件的表面平整、无装饰层、无损伤等部位。
3.安装回弹仪：将回弹仪安装在选定的检测区域，确保仪器稳定且与混凝土表面接触良好。
4.测量回弹值：按照回弹仪的使用说明，逐个测量选定区域的回弹值，并记录下每个点的数值。
5.选择统计方法：根据测量的回弹值，选择合适的统计方法来评估混凝土的强度。
常用的方法有平均法和概率法等。
6.计算强度推定值：根据选定的统计方法和测量的回弹值，计算混凝土的强度推定值。
7.判断是否需要修正：根据实际情况，判断是否需要对强度推定值进行修正。
例如，当检测区域的混凝土质量不均匀时，需要进行修正。
8.输出结果：根据最终得到的强度推定值，给出混凝土构件的强度评估结果，并给出相应的建议和措施。
三、实验注意事项1.在选择实验样本时，要确保选取的样本具有代表性，能够反映整个混凝土构件的实际情况。
2.在安装回弹仪时，要确保仪器稳定且与混凝土表面接触良好，避免出现误差。
3.在测量回弹值时，要按照回弹仪的使用说明进行操作，确保测量结果的准确性。
4.在选择统计方法时，要根据实际情况选择合适的方法，确保评估结果的可靠性。
5.在计算强度推定值时，要根据选定的统计方法和测量的回弹值进行计算，确保结果的准确性。

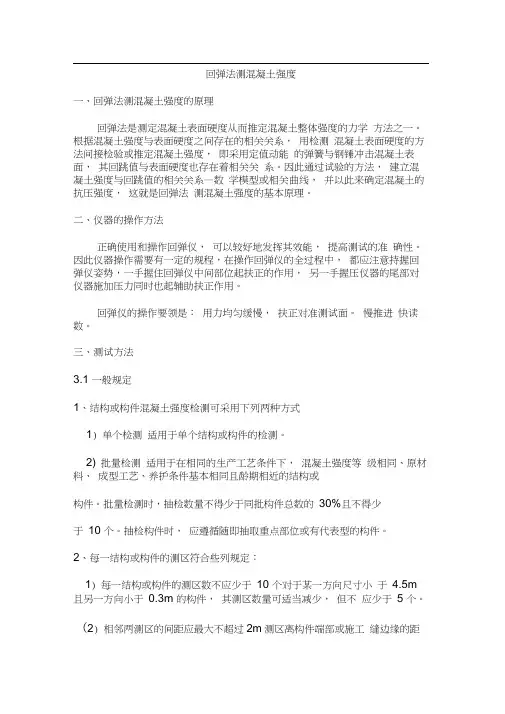

回弹法测混凝土强度
回弹法测混凝土强度一、回弹法测混凝土强度的原理回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学方法之一。
根据混凝土强度与表面硬度之间存在的相关关系，用检测混凝土表面硬度的方法间接检验或推定混凝土强度，即采用定值动能的弹簧与钢锤冲击混凝土表面，其回跳值与表面硬度也存在着相关关系。
因此通过试验的方法，建立混凝土强度与回跳值的相关关系—数学模型或相关曲线，并以此来确定混凝土的抗压强度，这就是回弹法测混凝土强度的基本原理。
二、仪器的操作方法正确使用和操作回弹仪，可以较好地发挥其效能，提高测试的准确性。
因此仪器操作需要有一定的规程，在操作回弹仪的全过程中，都应注意持握回弹仪姿势，一手握住回弹仪中间部位起扶正的作用，另一手握压仪器的尾部对仪器施加压力同时也起辅助扶正作用。
回弹仪的操作要领是：用力均匀缓慢，扶正对准测试面。
慢推进快读数。
三、测试方法3.1 一般规定1、结构或构件混凝土强度检测可采用下列两种方式1) 单个检测适用于单个结构或构件的检测。
2) 批量检测适用于在相同的生产工艺条件下，混凝土强度等级相同、原材料、成型工艺、养护条件基本相同且龄期相近的结构或构件。
批量检测时，抽检数量不得少于同批构件总数的30%且不得少于10 个。
抽检构件时，应遵循随即抽取重点部位或有代表型的构件。
2、每一结构或构件的测区符合些列规定：1) 每一结构或构件的测区数不应少于10 个对于某一方向尺寸小于4.5m 且另一方向小于0.3m 的构件，其测区数量可适当减少，但不应少于5 个。
(2) 相邻两测区的间距应最大不超过2m测区离构件端部或施工缝边缘的距离不大于0.5m且不小于0.2m。
3) 测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。
当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土的浇筑侧面、表面或底面。
4) 测区宜选在构件的两个对称可测面上，也可选在一个可测面且应分布均匀。
在构构件的重要部位或薄弱部位，必须布置测区并应避开预埋件。
回弹法检测混凝土抗压强度
大，被混凝土吸收的能量就多，回传给重锤的能量就少；相反，混凝土
表面硬度高，受弹击后的塑性变形小，吸收的能量接反映了混凝土的抗压强度。利用回弹
仪测量弹击锤的回弹值，再利用回弹值与混凝土表面硬度(强度)的关系，
碳化：混凝土表面在空气中的二氧化碳和水分的作用
下，表层的氢氧化钙转化成碳酸钙硬壳。
碳化的影响：混凝土强度等级相同时，回弹值随碳化
深度的增大而增大。
d
m
用酚酞酒精遇到碱性
物质变色的化学原理检测混
凝土碳化深度。
回弹法检测混凝土强度
技术规程
3.回弹值计算
(1)平均回弹值的计算
将每个测区16个测
点中的三个最大值和三个
针；
7-刻度尺；8-导杆；9-压力弹簧；10-调整螺丝；11-按钮；12-挂
钩
回弹法检测混凝土强度
技术规程
回弹法检测混凝土抗压强度技术规程JGJ/T232001
1.测区及测点要求
≤2m
≥20m
m
20c
m
L≥3m
尽量选择混凝土浇注侧面进行水平方向的回弹测试。
回弹法检测混凝土强度
技术规程
2.碳化深度的测量
查国家统一或地区测强曲线表
(优先选择地区测强曲线)
根据统计学原理推定混凝土构件强度
(平均值、方差、最小值)
THANKS
最小值剔除，余下的10个
回弹值取平均值作为该测
区的平均回弹值，精确至
0.1。
10
Rm Ri / 10
i 1
式中：Rm—测区平均回弹值，精确至
0.1
Ri—第 i 个测点的回弹值
回弹法测混凝土强度
回弹法测混凝土强度．回弹法测混凝土强度一、回弹法测混凝土强度的原理回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学用检测根据混凝土强度与表面硬度之间存在的相关关系，方法之一。
即采用定值动能混凝土表面硬度的方法间接检验或推定混凝土强度，其回跳值与表面硬度也存在着相关关的弹簧与钢锤冲击混凝土表面，建立混凝土强度与回跳值的相关关系—数因此通过试验的方法，系。
这就是回弹法并以此来确定混凝土的抗压强度，学模型或相关曲线，测混凝土强度的基本原理。
二、仪器的操作方法提高测试的准正确使用和操作回弹仪，可以较好地发挥其效能，确性。
因此仪器操作需要有一定的规程，在操作回弹仪的全过程中，都应注意持握回弹仪姿势，一手握住回弹仪中间部位起扶正的作用，另一手握压仪器的尾部对仪器施加压力同时也起辅助扶正作用。
慢推进用力均匀缓慢，扶正对准测试面。
回弹仪的操作要领是：快读数。
三、测试方法一般规定3.1 、结构或构件混凝土强度检测可采用下列两种方式：1 适用于单个结构或构件的检测。
（1）单个检测）批量检测适用于在相同的生产工艺条件下，2（混凝土强度等养护条件基本相同且龄期相近的结构或成型工艺、原材料、级相同、．且不得少30%构件。
批量检测时，抽检数量不得少于同批构件总数的个。
抽检构件时，应遵循随即抽取重点部位或有代表型的构件。
于10 2、每一结构或构件的测区符合些列规定：个对于某一方向尺寸小）每一结构或构件的测区数不应少于（110但不的构件，其测区数量可适当减少，于4.5m且另一方向小于0.3m 个。
应少于5，测区离构件端部或施工2m（2）相邻两测区的间距应最大不超过。
缝边缘的距离不大于0.5m且不小于0.2m测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。
（3）可使回弹仪处于非水平方向检测混凝土的浇当不能满足这一要求时，筑侧面、表面或底面。
测区宜选在构件的两个对称可测面上，也可选在一个可测面（4）必须布置测区并上且应分布均匀。
回弹法检测混凝土强度
避免在潮湿、多尘的环境中使用；注意安全，避免仪器跌落或受压。
03
CHAPTER
回弹法检测混凝土强度的技术要点
03
回弹值的计算
根据测区内的16个回弹值，剔除3个最大值和3个最小值，其余10个回弹值求平均值即为该测区的回弹值。
01
选取具有代表性的测区
选择平整、清洁、无涂层且无装饰层的混凝土表面，避开蜂窝、麻面、孔洞等不良部位。
误差分析
04
CHAPTER
回弹法在混凝土强度检测中的实践应用
回弹法与钻芯法。钻芯法是通过钻取混凝土芯样进行抗压强度试验，结果准确但会对结构造成一定损伤；回弹法则是在混凝土表面进行无损检测，操作简便，适用于大面积检测，但结果相对保守。在选择检测方法时需综合考虑实际情况和检测要求。
比较一
回弹法与超声波法。超声波法是通过超声波在混凝土中的传播速度来推算抗压强度，适用于新浇混凝土的早期强度检测；回弹法则更适用于龄期较长的混凝土结构。在实际应用中，可结合两种方法进行综合评估。
02
确保回弹仪的轴线与混凝土表面垂直
在测试过程中，应确保回弹仪的轴线与混凝土表面垂直，以获取准确的回弹值。
误差主要来源于测试环境、仪器精度、操作技术、混凝土表面状况等因素。
误差来源
为减小误差，应保持测试环境稳定、定期校准仪器、提高操作技术水平、加强混凝土表面处理等措施。
误差控制
通过对误差来源的分析，找出误差产生的原因，并采取相应措施减小误差，提高检测结果的准确性。
05
CHAPTER
提高回弹法检测混凝土强度的准确度的方法
定期校准
确保回弹仪在有效期内使用，并定期进行校准，以保持其准确性。
日常维护
每次使用后及时清理和保养回弹仪，确保其正常运转。
用回弹法检测混凝土的强度
用回弹法检测混凝土的强度目前，在现场检测混凝土强度过程中，有许多种不同的检测方法，如钻芯法、拔出法、压痕法、射击法、回弹法、超声法、回弹超声综合法等，其中回弹法、超声回弹综合法是应用最广的无损检测方法。
下面我们就以回弹法检测进行探讨，所谓回弹法是通过回弹仪（一种直射锤击式仪器）测定混凝土表面硬度继而推定其抗压强度的方法。
因此，我们在检测工程结构中的普通混凝土抗压强度时用回弹法检测是最为快捷有效的方法。
1、回弹法的工作原理以及特征1.1回弹法的原理由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。
为此我们根据表面硬度则可推求混凝土的抗压强度。
1.2回弹法的特征回弹法是当前检测建筑结构的一种非破损检测方法。
我们之所以利用回弹法检测混凝土的抗压强度是由于它具有仪器简单、操作方便、快捷、灵活等优点,因而在建筑工程结构质量检测中得到广泛的应用。
但是我们还必须清楚的认识到用回弹法检测存在的局限性，它不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土。
2、如何布置测区以及用回弹法进行检测2.1测区的选取测区的选取也是一个关键，通常情况是在构件上选择及布置测区，一般要取10个测区（对某一方向尺寸少于4.5m另一方向尺寸小于0.3m的结构或构件可取5～10个测区）。
测区面积宜在20×2 0cm范围内，表面应清洁平整、干燥。
如果测区表面有疏松层、浮浆、油垢、涂层以及蜂窝麻面时，可用砂轮清除疏松层和杂物，并清干净残留的粉末或碎屑。
测区应均匀布置在可测面上。
相邻两测区间距应控制在2m以内，测区离构件端部或施工缝边缘的距离宜在0. 2～0.5m范围。
测区优先考虑布置在构件的的两个对称测面上，也可只选在一个可测面上；同样测区优先布置在混凝土浇筑侧面上，条件不允许时可布置在砼浇筑的表面和底面上。
回弹法检测混凝土强度
回弹法检测混凝土强度操作步骤及注意事项一、回弹前准备：1、回弹前准备：（1）、回弹仪的技术指标：回弹仪的标称能量应为，（2）、回弹仪的检定：①、新回弹仪启用前，②、超过检定有效期限，③、数子式回弹仪显示的回弹值与指针直读示值相差大于1,④、经保养后，在钢岾上的率定值不合格，⑤、遭受严重撞击或其他伤害，（三）、率定应符合下列规定，温度、表面、方向、率定值（四）、回弹仪的保养：①、超过2000次，②、在刚岾上的率定值不合格，③、对检测值有怀疑。
④、弹击锤脱钩，取出机芯，卸下弹击杆，取出缓压弹簧，取出弹击锤、弹击拉簧和拉簧做，清理机芯各部件，重点清理中心导杆、弹击锤和弹击杆的内孔及冲击面，清理后，在中心导杆上涂上一层薄薄的钟表油，其他部件不得抹油，清理机壳内壁，卸下刻度尺，检查指针，其摩擦力（）N.2、确认回弹构件是否符合回弹技术要求：对被检测构件有全面系统的了解，此处对水泥安定性必须了解合格与否，如水泥安定性不合格不能检测，如不能提供水泥安定性合格与否，则应在检测报告上说明，以免产生由于后期混凝土强度因水泥安定性不合格而降低或丧失所引起的事故责任不清的问题，另外混凝土成型日期，以便了解清楚混凝土的龄期是否达到要求。
3、检验批确定：同批构件抽检数量不得少于同批构件的30%且不得少于10件，当检验批受检构件数量大于30个时，抽样构件数量可做适量调整，且不得少于国家现行规定标准的最少样本容量。
4、制定检测方案：主要包括①、工程和结构概况，包括结构类型、设计、施工及监理单位，建造年代或检测时工程的进度情况等，②、委托方的检测目的或者检测要求。
③、检测范围、检测依据、检测项目和选用的检测方法及相关的技术资料。
④、检测的方式、检验批的划分、抽样方法和检测数量。
⑤、检测人员和仪器设备情况。
⑥、检测工作进度计划，⑦、需要委托方配合的工作。
⑧、检测中的安全与环保措施5、现场检测所有仪器、设备和适用范围和检测精度应满足检测项目的要求。
[新版]回弹法检测混凝土强度
![[新版]回弹法检测混凝土强度](https://img.taocdn.com/s3/m/0b6dc80e2379168884868762caaedd3383c4b59d.png)
回弹法检测混凝土强度的判定:（一）检测频率：每种结构测区数量应覆盖构件总数量5%以上，且不少于鉴定实施细则规定的最小频率。
（二）测区布置：应按随机抽样的方法布置测区选定测区。
（三）混凝土强度的判定规则：1、根据《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2001计算结构或构件混凝土强度的推定值R推定。
2、当按非统计方法（结构或构件测区数少于10个）确定推定值R推定时，若R推定≥0.95R 设计，则结构或构件混凝土强度判定为合格；否则混凝土强度判定为不合格。
3、当按统计方法（结构或构件测区数不少于10个）确定推定值R推定时，若R推定≥0.9R 设计，且强度换算值中的最小值Rmin≥0.85R设计时,则结构或构件混凝土强度判定为合格；否则混凝土强度判定为不合格。
钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：1 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；2 对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
E.0.2 对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向钢筋的保护层厚度进行检验。
对每要钢筋，应在有代表性的部位测量1点。
钢筋保护层厚度检验时,纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm结构实体钢筋保护层厚度验收合格应符合下列规定：1 当全部钢筋保护层厚度检验的全格点率为90%及以上时，钢筋保护层厚度的检验结果应判为合格；2 当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验；当按两次抽样总数和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格；3 每次抽样检验结果中不合格点的最大偏差均不应大于本附录E.0.4条允许偏差的1.5倍。
回弹法检测结构混凝土强度
回弹法检测结构混凝土强度回弹法是一种简单且常用的非破坏性试验方法，用于检测结构混凝土的强度。
它通过测量混凝土表面回弹器弹回的程度，间接估计混凝土的强度。
回弹法具有操作简便、不破坏试件、费用低廉等特点，在实际工程中被广泛应用。
回弹法的原理是基于弹性碰撞的动力学原理，即回弹器在受到冲击后会发生弹性变形，并随即弹回。
混凝土的回弹性质受到混凝土强度和体积质量的影响，因此可以通过测量回弹的程度来推测混凝土的强度水平。
回弹法的操作过程较为简单。
首先，使用回弹器对混凝土表面进行一定冲击力的撞击，然后测量回弹器回弹的程度。
通过在实验室预先制备的标准试件上进行实验，可以建立回弹值与混凝土强度之间的关系。
在实际施工中进行混凝土强度检测时，可以使用回弹法来快速评估结构混凝土的强度水平。
具体操作过程如下：首先，选择适当的回弹器，并根据设定好的试验参数进行操作。
然后，将回弹器的测量头部置于混凝土表面上，稳定回弹器的位置，并记录下回弹值。
重复上述步骤多次以获得一系列回弹值，然后取平均值作为该位置的回弹值。
最后，根据事先建立的回弹-强度关系曲线，可以得到混凝土的强度。
然而，回弹法也存在一些局限性。
首先，由于混凝土强度与回弹值之间的关系受到多种因素的影响，因此回弹法的准确度相对较低。
其次，混凝土表面的粗糙度和湿度等因素也会对回弹值产生影响，因此需要在实际操作中进行相应的修正。
最后，由于回弹法只能评估混凝土的表观强度，无法全面评估混凝土的内在性能，因此在一些对混凝土强度要求较高的应用中需要配合其他试验方法进行综合评估。
总之，回弹法是一种快速、低成本且非破坏性的方法，用于检测结构混凝土的强度。
尽管存在一定的局限性，但在实际工程中仍然是一种常用的检测方法。
在使用回弹法时，需要进行一定的修正和校准，以提高其准确度和可靠性。
同时，还需注意结合其他试验方法进行综合评价，以全面了解混凝土的性能。
回弹法测混凝土强度
回弹法测混凝土强度一、适用范围回弹法适用于一般建筑工程中普通混凝土抗压检测，检测结果可作为处理混凝土质量问题的依据。
不适用于表层与内部质量明显差异或内部存在缺陷的混凝土结构的检测二、抽样方法及样本大小规定1、相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件和龄期相同的构件，按批进行检测，抽检数量不得少于同批构件总数的30%且构件数量不得少于10个。
抽检构件数量不得少于标准规定的最小样本容量。
抽取构件时，抽取具有一定代表性的构件，有关方面应协商一致。
2、样本测区要求，每一个构件测区数不少于10个；对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个。
3、相邻两测区应控制在2m以内，测区离构件边缘距离不宜大于0.5m且不宜小于0.2m。
4、测区面积不宜大于0.04㎡。
5、测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。
当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土的浇筑侧面、表面或底面。
6、测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应分布均匀。
在构件的重要部位及薄弱部位，必须布置测区，并应避开预埋件；7、检测面应为混凝土表面，并应清洁、平整、不应有疏松层、浮浆、油垢及蜂窝、麻面，必要时可用砂轮清楚疏松层和杂物，且不应有残留的粉末或碎屑；8、对弹击时产生颤动的薄壁或小构件应进行固定。
三、实验仪器检定1、回弹仪在工程检测前后进行率定试验，在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值为80±2。
2、回弹仪使用时环境温度应在-4~+40℃之间。
3、回弹仪累计弹击次数超过2000次是应常规保养，超过6000次时应送检。
四、回弹检测1、测点布置，测点在测区范围内均匀分布，相邻两测点的净距一般不小于2cm，测点距构建边缘或外露钢筋和预埋件的距离一般不小于3cm测点不应在气孔或外露石子上，2、检测时回弹仪的轴线应始终垂直于混凝土检测面，缓慢施压，准确读数，快速复位。
回弹法检测混凝土强度
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
回弹法检测混凝土强度
一、整体了解一下回弹法
1、回弹法的原理
混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的
弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混
凝土表面硬度存在一定关系。
这样可以利用回弹仪测试混凝
土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强
度。
2、特点
回弹法是目前国内应用最为广泛的结构混凝土抗压强度检
测方法
优点1：对结构没有损伤；
优点2：仪器轻巧，使用方便；
优点3：测试速度快；
优点4：测试费用相对较低
优点5：可以基本反映结构混凝土抗压强度规律；
缺点1：精度相对较低；
缺点2：不适用于表层与内部质量有明显差异或内部存在缺
陷的混凝土结构或构件的检测（规程 1.0.2条）。
(表面遭受火灾、冻伤、受化学物质侵蚀或内部有缺陷等）。
现在有单位和学者进行研究。
缺点3：影响因素多（水泥品种、骨料粗细、骨料粒径、配。
回弹法测定混凝土强度
回弹法测定混凝土强度回弹法是使用回弹仪来检测混凝土抗压强度的方法。
回弹仪是一种机械式的无损检验仪器。
使用回弹仪测定混凝土实际抗压强度的原理是：由于混凝土的抗压强度与其表面硬度之间存在一定的关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度也成一定的比例关系。
因此以回弹值反值混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。
用回弹法检测混凝土抗压强度的设备简单、操作方便、测试迅速，故在现场直接测定中使用较多。
但因影响因素较多，如操作方法、仪器性能、气候条件等都会影响测定结果，产生较大误差，故须正确掌握操作方法、注意回弹仪的保养和校正，使其经常保持良好状态，则可使测量误差减小。
1.测试选择与布置要求当按单个构件检测时，应在构件上均匀布置测区，每个构件上的测区数不应少于10个。
（1）测区布置在构件混凝土浇灌方向的侧面（与混凝土浇筑方向垂直的贴模板的一面），如不能满足这一要求时，可选在混凝土浇筑的表面或底面；（2）相邻两测区的间距不宜大于2m；（3）测区宜在构件的可测表面上均匀分布，并宜避开位于混凝土内保护层附近设置的钢筋和预埋铁件；（4）测区宜在构件的两相对表面上有两上对称的测试面（简称测面），如不能满足这一要求时，一个测区允许只有一个测面；（5）测区的大小，以能容纳16个回弹测点为宜，一般约为200mm×200mm；（6）测区表面应清洁、平整、干燥，不应有接缝、饰面层、粉刷层、油垢等以及蜂窝、麻面，必要时可用砂轮、粗砂纸等清除杂物和磨平不平整处，并擦去残留粉尘。
对于在测区内测点（即测试回弹点），《回弹法评定混凝土抗压技术规程（JTJ23—85）》中要求：（1）测点宜在测区范围内均匀分布，相邻两测点的间距一般小于30mm，测点距构件边缘或外露钢筋、铁件的距离一般不小于50mm。
（2）当一个测区有两个测面时，则每一测面可有8个测点。
测区只一个测面时，则测面的测面有16个测点。
回弹法检测混凝土强度
1：非泵送混凝土粗骨料最大公称粒径大于60mm，泵送混凝土粗骨料最大公称粒径大于31.5mm； 2：特种成型工艺制作的混凝土； 3：检测部位曲率半径小于250mm； 4：潮湿或浸水混凝土。
注：结构或构件的砼强度推定值是指相应于强度换算值总体分布中保证率不低于95%的结构 或构件中的砼抗压强度。
碳化深度测量示意图：
凿出的小洞 变红区域 测区
回弹值计算：
1：计算测区回弹值，应从该测区的16个回弹值中剔 除3个最大值和3个最小值，其余的10个回弹值求 平均值。 2：非水平方向检测混凝土浇筑面时，测区的平均回 弹值应进行修正（JGJ/T23-2011附录C)。 3：水平方向检测混凝土浇筑表面或浇筑底面时，测 区的平均回弹值应进行修正（JGJ/T23-2011附录 D) 。 注：当回弹仪为非水平方向且测试面为混凝土的非 浇筑侧面时（一般这两种情况是同时发生），
回弹仪除应符合国家标准《回弹仪》 GB/T9138的规定外，尚应符合下列规定
1 水平弹击时，在弹击锤脱钩的瞬间，回弹仪弹击锤的冲 击能量应为2.207J； 2 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态， 且弹击锤起跳点应位于指针指示刻度尺上的 “0”处； 3 在洛氏硬度HRC 为60±2 的钢砧上，回弹仪的率定值应 为80±2。 4数字式回弹仪应带有指针直读示值系统；数字显示的回 弹值与指针直读示值相差不应超过1 。 注：回弹仪应具有产品合格证及计量检定证书，并应在回 弹仪的明显位置上标注名称、型号、制造厂名、出厂编号 等。检定完的仪器在现场测试前和测试后均需要在洛式硬 度为60±2的钢毡上进行率定。相关操作人员也必须持有 相应的上岗证书。回弹仪使用时的环境温度应为 （-4~40）℃。
构件的现龄期混凝土强度推定值应符合下列规定： 1）当构件测区数少于10个时，推定值fcu,e=fcu,min ； 2）当构件的测区强度值中出现小于10.0MPa时：推定值 fcu,e﹤10.0MPa； 3）当构件测区数不少于10个时，推定值fcu,e=mfcu-1.645sfcu 。 4）当批量检测时，推定值fcu,e=mfcu-ksfcu (k宜取1.645） 对于批量检测的构件，当该批构件混凝土强度标准差出现 下列情况之一时，该批构件全部按单个构件检测 （JGJ/T23-2011）：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回弹法检测混凝土强度一、整体了解一下回弹法1、回弹法的原理混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混凝土表面硬度存在一定关系。
这样可以利用回弹仪测试混凝土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强度。
2、特点回弹法是目前国内应用最为广泛的结构混凝土抗压强度检测方法优点1：对结构没有损伤；优点2：仪器轻巧，使用方便；优点3：测试速度快；优点4：测试费用相对较低优点5：可以基本反映结构混凝土抗压强度规律；缺点1：精度相对较低；缺点2：不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测（规程1.0.2条）。
(表面遭受火灾、冻伤、受化学物质侵蚀或内部有缺陷等）。
现在有单位和学者进行研究。
缺点3：影响因素多（水泥品种、骨料粗细、骨料粒径、配合比、混凝土碳化等；龄期、模板、泵送、高强等）。
3、适用规范《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011，将于2011年12月1日实施。
JGJ/T23-2001届时作废。
仪器要求：《回弹仪》GB/T9138《回弹仪》JJG817（正在修订）二、回弹法检测对人员和仪器的要求1、人员的要求使用回弹仪进行工程检测的人员，应通过主管部门认可的专业培训，并持有相应的资格证书。
仪器、方法均从国外引进，国内外不同；会出现因人而异。
2、仪器1）构造2）技术要求（1）回弹仪可为数字式的，也可为指针直读式的（3.1.1条）。
（2）回弹仪应具有产品合格证及计量检定证书，并应在明显的位置上标注：名称、型号、制造厂名（或商标）、出厂编号（3.1.2条）。
（3）回弹仪使用时的环境温度应为-4～40℃。
（3.1.4条）（4）回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定:a、水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J。
b、弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上0处。
c、在洛氏硬度HRC为602的钢砧上，回弹仪的率定值应为802。
d、数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指针直读示值相差不应超过1（3.1.3条）3）仪器的检定（1）回弹仪检定周期为半年，当回弹仪具有下列情况之一时，应由法定计量检定机构按行业标准《回弹仪》JJG817进行检定：a、新回弹仪启用前；b、超过检定有效期限；c、数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；d、经保养后，钢砧率定值不合格；e、遭受严重撞击或其他损害。
（3.2.1条）（2）回弹仪的率定试验应符合下列规定：a、率定试验宜在干燥、室温为5-35℃的条件下进行。
b、钢砧表面应干燥、清洁，并应稳固地平放在刚度大的物体上。
c、回弹值取连续向下弹击三次的稳定回弹结果的平均值。
d、率定试验应分四个方向进行，且每个方向弹击前，弹击杆旋转90deg;，每个方向的回弹平均值应为802。
（3.2.2条）（3）回弹仪率定试验所用的钢砧应每2年送授权计量检定机构检定或校准。
（3.2.3条，新增）4）常见回弹仪类型三、检测技术1、一般规定（1）采用回弹法检测混凝土强度时，宜具有下列资料:1工程名称、设计单位、施工单位；2构件名称、数量及混凝土类型（是否泵送）、强度等级；3水泥安定性，外加剂、掺合料品种；混凝土配合比等。
4施工模板、混凝土浇筑、养护情况及浇筑日期等；5必要的设计图纸和施工记录；6检测原因。
（4.1.1条）（2）检测前后回弹仪的率定回弹仪在工程检测前后，应在钢砧上作率定试验，并应符合本规程第3.1.3条的规定。
（原3.2.3条，现4.1.2条）（3）检测类别单个构件检测；批量检测对于混凝土生产工艺、强度等级相同，原材料、配合比、养护条件一般一致且龄期相近的一批同类构件的检测应采用批量检测。
（4）抽检构件数量按批进行检测的构件，抽检数量不宜少于同批构件总数的30%且构件数量不宜少于10件。
当检验批构件数量大于30个时，抽样构件数量可适当调整，但不得少于国家现行有关标准规定的最少抽样数量。
（4.1.3条）（5）测区布置要求a、对于一般构件，测区数不宜少于10个。
可适当减少测区数，但不得少于5个的情况：受检构件数量大于30个且不需提供单个构件推定强度；受剪构件某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件（测区：检测构件混凝土强度时的一个检测单元。
）b、相邻两测区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m；c、测区应选在使回弹仪处于水平方向的混凝土浇筑侧面。
当不能满足这一要求时，也可使回弹仪处于非水平方向的混凝土浇筑表面或底面；d、测区宜选在构件的两个对称可测面上，当不能布置在对称的可测面上时，也可布置在同一可测面上，且应均匀分布。
在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件；e、测区的面积不宜大于0.04m2；f、测区表面应为混凝土原浆面,并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面；g、对弹击时产生颤动的薄壁、小型构件应进行固定。
（4.1.4条）h、测区应标有清晰的编号，并宜在记录纸上绘制测区布置示意图和描述外观质量情况。
（4.1.5条）（6）关于修正A、需修正的情况与下述适用条件有较大差异时：a、普通混凝土采用的水泥、砂石、外加剂、掺和料、拌和用水符合现行国家有关标准；b、采用普通成型工艺；c、采用符合现行国家标准的模板；d、蒸气养护出池后经自然养护7d以上，且混凝土表层为干燥状态；e、自然养护龄期为14～1000d；f、抗压强度为（10～60）MPa。
（6.2.1条）取消原第2款不掺外加剂或仅掺非引气型外加剂B、修正方法在构件上钻取混凝土芯样：6个，100mm，高径比1。
芯样应在测区内钻取，每个芯样应只加工一个芯样。
同条件试块：6个，150mm。
采用修正量法进行修正。
2、回弹值测量（1）测量回弹值时，回弹仪的轴线应始终垂直于混凝土检测面，并缓慢施压，准确读数，快速复位。
（4.2.1条）（2）每一测区应记取16个回弹值，每一测点的回弹值读数精确至1。
测点宜在测区范围内均匀分布，相邻两测点的净距不宜小于20mm；测点距外露钢筋、预埋件的距离不宜小于30mm。
测点不应在气孔或外露石子上，同一测点只应弹击一次。
（4.2.2条）（测点：测区内的一个回弹检测点。
）3、碳化深度值测量（1）测点数量回弹值测量完毕后,应在有代表性的位置上测量碳化深度值，测点表不应少于构件测区数的30%，取其平均值为该构件每测区的碳化深度值。
当碳化深度值极差大于2.0mm时，应在每一测区测量碳化深度值。
（2）测量方法及要求碳化深度值的测量应符合下列规定：可采用工具在测区表面形成直径约15mm的孔洞，其深度应大于混凝土的碳化深度。
应清除孔洞中的粉末和碎屑，且不得用水擦洗。
应采用浓度为1%~2%的酚酞酒精溶液滴在孔洞内壁的边缘处，当已碳化与未碳化界线清楚时，应采用碳化深度测量仪测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离，并应测量3次，每次读数精确至0.25mm。
应将三次测量的平均值作为检测结果，并应精确至0.5mm。
4、泵送混凝土原规程：4.1.6泵送混凝土的修正，对检测未提特殊要求：1）当碳化深度值不大于2.0mm时，每一测区混凝土强度换算值应按本规程附录B修正。
2）当碳化深度值大于2.0mm时，可按本规程第4.1.5条的规定进行检测。
新规程：检测时测区应选在混凝土浇筑的侧面，直接查表（附录B）或按公式计算。
四、回弹值如何计算1、（5.0.1条）计算测区平均回弹值应从该测区的16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值应按下式计算:2、角度修正（5.0.2条）非水平状态检测混凝土浇筑侧面时，测区的平均回弹值应按下列公式修正：3、检测面修正（5.0.3条）水平方向检测混凝土浇筑顶面或底面时，测区的平均回弹值应按下列公式修正。
4、修正顺序当检测时回弹仪为非水平方向且测试面为非混凝土的浇筑侧面时，应先按本规程附录C 对回弹值进行角度修正，然后再按本规程附录D对修正后的值进行浇筑面修正。
五、测强曲线1、一般规定（1）（6.1.1条）测强曲线的分类:a、统一测强曲线:由全国有代表性的材料、成型养护工艺配制的混凝土试件，通过试验所建立的曲线；b、地区测强曲线:由本地区常用的材料、成型养护工艺配制的混凝土试件，通过试验所建立的曲线；c、专用测强曲线:由与结构或构件混凝土相同的材料、成型养护工艺配制的混凝土试件，通过试验所建立的曲线。
（2）（6.1.2条）选用原则对有条件的地区和部门，应制定本地区的测强曲线或专用测强曲线，经上级主管部门组织审定和批准后实施。
各检测单位应按专用测强曲线、地区测强曲线、统一测强曲线的次序选用测强曲线。
所以建议采用山东省地区测强曲线，载于山东省工程建设标准《回弹法检测混凝土抗压强度技术规程》DBJ14-026-2004第5.0.1条（或附录G）。
2、统一测强曲线（附录A、B）（1）适用范围a、普通混凝土采用的水泥、砂石、外加剂、掺和料、拌和用水符合现行国家有关标准；b、采用普通成型工艺；c、采用符合现行国家标准的模板；d、蒸气养护出池后经自然养护7d以上，且混凝土表层为干燥状态；e、自然养护龄期为14～1000d；f、抗压强度为（10～60）MPa。
（6.2.1条）（2）误差（6.2.3条）测区混凝土强度换算表所依据的统一测强曲线，其强度误差值应符合下列规定:a、平均相对误差(delta;)不应大于15.0%；b、相对标准差(er)不应大于18.0%。
（3）不能使用统一测强曲线的情况（6.2.4条）当有下列情况之一时，测区混凝土强度值不得按本规程附录A或附录B进行强度换算:a、非泵送混凝土粗集料最大公称粒径大于60mm，泵送混凝土粗骨料最大公称粒径大于31.5mm；b、特种成型工艺制作的混凝土；c、检测部位曲率半径小于250mm；4潮湿或浸水混凝土。
3、地区和专用测强曲线（1）（6.3.1条）地区和专用测强曲线的强度误差值应符合下列规定:a、地区测强曲线:平均相对误差(delta;)不应大于14.0%；相对标准差(er)不应大于17.0%；b、专用测强曲线:平均相对误差(delta;)不应大于12.0%；相对标准差(er)不应大于14.0%；c、平均相对误差(delta;)和相对标准差(er)的计算应符合本规程附录E的规定。
附录E变动说明a、加压值：有（30-80）kN，调整为（60-100）kN，低强度试件取低值；b、试件碳化深度：原规范未要求，新规范提出在破坏后的试块边缘测量该试块的平均碳化深度。
c、回归函数公式给出了更合理的形式：（2）测强曲线的制定和适用限制（6.3.2条）地区和专用测强曲线应按规程附录E的方法制定。
