励磁系统的作用及工作原理
励磁系统基本原理
电力系统稳定器（PSS）可以增加电力系统正阻尼，用于抑制电力系统低频振荡 。
ΔTs
ΔTD
ΔTE
Pe/ΔPe、Δδ
Δω
Pm、ΔPa
ΔTD′
ΔTE′
发电机电气功率Pe/ΔPe、机械功率Pm、加速功率ΔPa、同步转矩ΔTs、阻尼转矩ΔTD、电磁转矩ΔTE、转子角Δδ、转子角速度Δω的正方向相位关系如下图所示：
自动方式AVR控制的整体模型描述
励磁系统的组成：
自动电压调节器AVR、ECR/FCR（励磁调节器）
励磁电源（励磁机、励磁变压器）
整流器（AC/DC变换，SCR、二极管）
灭磁与转子过电压保护
按励磁电源分类：
直流励磁机励磁系统
交流励磁机励磁系统
无刷励磁系统
自并励励磁系统
按响应速度分类：
慢速励磁系统
快速励磁系统
高起始励磁系统
二、励磁系统的几种主要类型
功角稳定比喻
碗中放置一个球，且受到外部的一个小外力，它就偏离原来的位置。如果这个碗的高度很矮，像一个盘子，该球就有可能从碗中掉下来。此时，我们就说这个系统静稳不足。提高碗的高度最经济的办法就是采用自动电压调节器。 当碗中的球受到一个大的外力，怎样保证该球不飞出，最主要措施就是快速的继电保护。继保的作用就相当于减少这个外部力量的作用时间，继保越快，外力的作用时间就越短，这个球就不会一下子掉下来。自动电压调节器此时作用相当于自动改变这个碗的坡度，当这个球上升时增加坡度，当这个球下降时就减少这个坡度，使这个球在碗中滚动幅度迅速减小。 如果这个碗和球之间的摩擦很小，这个球受到扰动后在碗中来回滚动时间就很长，特别是，如果这个扰动的外力不断的来回施加，就比如我们不断的荡秋千，这个球就永远不停的来回滚动甚至掉下来，我们就说这个系统的动态稳定性差。这里的摩擦阻力相当于电力系统的阻尼，这个来回不断施加的外部力量就相当于自动电压调节器产生的负阻尼。一般来说，自动电压调节器在电力系统的动态稳定中起坏作用，产生负阻尼，使整个系统阻尼减少。当我们在自动电压调节器中增添PSS装置，PSS就把自动电压调节器原来所产生的负阻尼变为正阻尼，相当于增加碗和球的摩擦系数，使球的滚动幅度快速减小，于是这个系统的动态稳定性就满足要求。
交流发电机励磁系统的原理
交流发电机励磁系统的原理交流发电机励磁系统的原理概述交流发电机是一种将机械能转化为电能的设备，它通过励磁系统来产生磁场，从而在转子上产生感应电动势，实现电能的转换。
本文将详细介绍交流发电机励磁系统的原理。
励磁系统的作用励磁系统是交流发电机中非常关键的一个部分，它的作用是提供足够强度和稳定性的磁场，使得转子上产生足够大的感应电动势。
励磁方式目前常见的两种交流发电机励磁方式为恒压调节和自励式调节。
1.恒压调节恒压调节是一种基于稳定输出电压进行调节的方法。
在这种方法中，通过对稳态输出端口进行监测和控制，使得输出端口所接受到的负载变化不会影响到输出端口上的电压。
具体而言，在恒压调节中，通过对外部直流源施加控制信号来控制整个系统中所需要维持在固定水平下运行所需求解出来的变量。
2.自励式调节自励式调节是一种基于自身产生磁场的方法。
在这种方法中，通过将发电机的输出电压分压后加以反馈，从而控制励磁电流的大小和方向。
具体而言，在自励式调节中，通过对发电机输出端口进行监测和控制，使得输出端口所接受到的负载变化不会影响到输出端口上的电压。
励磁系统的组成交流发电机励磁系统由励磁源、稳压器、励磁开关、测量仪表等组成。
1.励磁源励磁源是交流发电机中提供直流电源的设备。
常见的直流电源有蓄电池、整流器等。
2.稳压器稳压器是用来控制直流电源输出电压稳定在设定值附近的设备。
常见的稳压器有晶闸管稳压器、气体放电管稳压器等。
3.励磁开关励磁开关是用来控制励磁回路通断的设备。
常见的励磁开关有晶闸管开关、继电器等。
4.测量仪表测量仪表是用来对各种电量进行测量和监控的设备。
常见的测量仪表有电压表、电流表、功率计等。
励磁系统的工作原理交流发电机励磁系统的工作原理可以分为两个阶段：启动阶段和稳态阶段。
1.启动阶段在启动阶段，交流发电机需要通过外部直流源或蓄电池提供足够的励磁电流，使得转子上产生足够大的磁场，从而产生感应电动势。
在这个过程中，励磁开关处于闭合状态，直流源输出一定大小的直流电源给稳压器进行稳压处理，并将输出信号传递给励磁开关。
各种励磁系统介绍
各种励磁系统介绍励磁系统是指用来产生磁场的一种系统。
它在许多领域都有应用，包括发电机、电动机和变压器等电力设备，以及医学成像设备、磁选机和磁共振成像仪等。
1.直流励磁系统直流励磁系统是最简单的励磁系统之一，它使用直流电源来供应磁场。
在直流发电机和直流电动机中，一个直流电源通过励磁线圈提供电流，产生一个稳定的磁场。
直流励磁系统具有响应速度快、控制简单、稳定性高等优点，但需要较大的电源容量。
2.交流励磁系统交流励磁系统是利用交流电源来供应磁场的一种励磁系统。
它适用于交流发电机、交流电动机和变压器等设备。
在交流励磁系统中，通常使用电力变压器将输入电压从高电压变成合适的低电压，然后通过整流电路将交流电转换为直流电。
此外，交流励磁系统可以通过改变输入电压的频率和幅度来调节输出磁场的强度。
3.永磁励磁系统永磁励磁系统是利用永磁体产生磁场的一种励磁系统。
永磁励磁系统适用于小型发电机和电动机，具有体积小、质量轻、效率高等优点。
永磁材料可以分为强磁性永磁材料和软磁性永磁材料两类，前者适用于高速运动的设备，后者适用于低速设备。
永磁励磁系统的磁场强度可通过改变永磁体的形状和材料来调节。
4.感应励磁系统感应励磁系统利用电磁感应原理产生磁场。
在感应励磁系统中，通过交变磁场的作用，在导体中感应出涡流，从而产生磁场。
感应励磁系统广泛应用于感应加热设备和感应炉等领域。
感应励磁系统的磁场强度可通过改变交变磁场的频率、幅度和导体材料来调节。
5.分段励磁系统分段励磁系统是指将励磁线圈分成多个段落，每个段落通过控制电流来产生不同强度的磁场。
分段励磁系统可以根据需要调节每个段落的电流，从而改变整个励磁系统的磁场强度。
这种系统适用于电力变压器和磁选机等设备中，可以减少能量消耗和提高效率。
总结起来，励磁系统有直流励磁系统、交流励磁系统、永磁励磁系统、感应励磁系统和分段励磁系统等多种形式。
每种励磁系统都有各自的特点和应用领域，可以根据实际需求选择适合的励磁系统。
励磁系统工作原理
励磁系统工作原理一、引言励磁系统是电力系统中的重要组成部分，它用于为发电机和变压器等设备提供励磁电流，确保设备正常运行。
本文将重点介绍励磁系统的工作原理。
二、励磁系统的作用和组成励磁系统的作用是为发电机和变压器等设备提供所需的励磁电流，使其产生磁场。
这个磁场可以用来产生感应电动势，从而实现能量转换和电能传输。
励磁系统一般由励磁电源、励磁变压器、励磁调节器和励磁控制装置等组成。
励磁电源是供给励磁系统电能的来源，可以是直流电源或交流电源。
励磁变压器用于将励磁电源的电压调整到适合设备要求的电压。
励磁调节器用于调节励磁电流的大小。
励磁控制装置则负责监测和控制整个励磁系统的运行。
三、励磁系统的工作原理1. 励磁电源的作用是为励磁系统提供电能，其工作原理与普通电源类似。
励磁电源可以是直流电源或交流电源，根据设备的要求进行选择。
直流电源一般采用直流发电机、直流电池或整流装置等。
交流电源则需要通过整流装置将交流电转换为直流电。
2. 励磁变压器的作用是将励磁电源的电压调整到适合设备要求的电压。
励磁变压器一般采用自耦变压器结构，通过改变励磁绕组的接线方式来改变输出电压。
当励磁电源的电压高于设备要求时，可以采用降压方式；当励磁电源的电压低于设备要求时，可以采用升压方式。
3. 励磁调节器的作用是调节励磁电流的大小。
励磁调节器一般采用可控硅器件，通过改变控制信号的宽度和频率来改变电流的大小。
当需要增大励磁电流时，增加控制信号的宽度和频率；当需要减小励磁电流时，减小控制信号的宽度和频率。
4. 励磁控制装置的作用是监测和控制整个励磁系统的运行。
励磁控制装置一般由微机控制系统和传感器等组成。
微机控制系统负责监测励磁系统的各种参数，并根据设定值进行调节。
传感器用于实时监测励磁电流、电压等参数，并将其反馈给微机控制系统。
四、励磁系统的工作过程励磁系统的工作过程可以简单概括为以下几个步骤：1. 励磁电源将电能供给励磁系统，根据设备要求选择合适的电源类型（直流电源或交流电源）。
励磁系统原理
同步发电机的工作原理： 原动机带动转子旋转后，给转子通直流电，形成旋转
磁场，旋转磁场的磁力线切割定子绕组，产生感应电动势， 建立起机端电压，当发电机并网与负载相连时产生电流， 发出电能。 励磁设备的基本任务: 给发电机转子提供直流电流形成磁场。
丹江口励磁技术交流
励磁系统的主要技术要求
当灭磁开关分断后进行灭磁时，转子电感两端 出现较大的反向电压，同时控制单元快速接通反向 可控硅触发回路，把灭磁电阻接入、灭磁电阻回路 开通，转子电流就可以快速转移到灭磁电阻回路， 通过灭磁电阻把电流转换为热量释放。
Ud、Id－－直流输出侧电压、电流； U2、I2－－交流输入侧线电压、相电流；
触发控制角的理论范围0~180°，超出此范围外的触发信号就会造 成混乱。触发控制角的角度控制是严格的，一般实用范围：10～150°
0～90°：整流状态； 90～180°：逆变状态。 逆变状态时为什么是负的？电流方向与原来一致，而电压方向反， 因此功率传送方向会反转，从整流态到逆变态，完成能量消耗。 自并励情况、发电机空载状态下，可实现逆变灭磁。转子电流通过 发电机、励磁变及转子回路的电阻消耗。灭磁时间较长，10s左右。
丹江口励磁技术交流
第2部分 励磁系统的几种主要类型
❖ 直流励磁机励磁系统：70年代以前；具有专用的直流发电机
丹江口励磁技术交流
❖ 交流励磁机励磁系统：80、90年代，直流励磁机制造容量有限，大 型机组采用。俗称三机励磁。
丹江口励磁技术交流
❖ 无刷励磁系统：这种励磁方式没有专门的励磁机，而是从发电机本身 获取励磁电流，经整流后再供发电机励磁，因此又称为自励式静止励 磁 自励式静止励磁又可分为自并励和自复励两种方式 最具代表性的当属自并励励磁方式，通过接在发电机出口的整流变 压器（亦称为并联变压器T）取得励磁电流，经整流后供发电机励磁

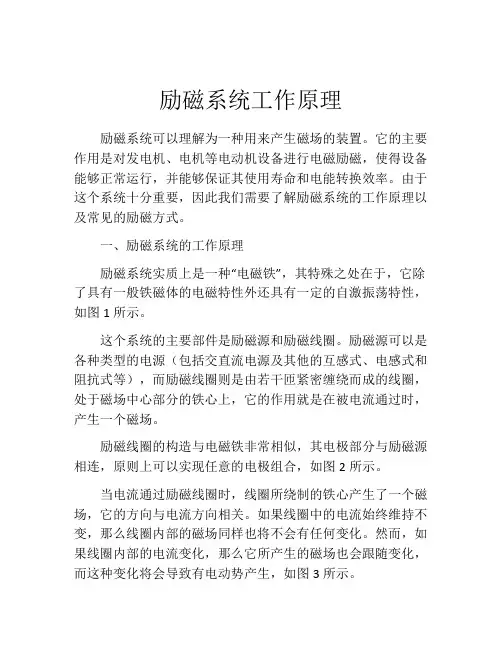

励磁系统工作原理
励磁系统工作原理励磁系统可以理解为一种用来产生磁场的装置。
它的主要作用是对发电机、电机等电动机设备进行电磁励磁，使得设备能够正常运行，并能够保证其使用寿命和电能转换效率。
由于这个系统十分重要，因此我们需要了解励磁系统的工作原理以及常见的励磁方式。
一、励磁系统的工作原理励磁系统实质上是一种“电磁铁”，其特殊之处在于，它除了具有一般铁磁体的电磁特性外还具有一定的自激振荡特性，如图1所示。
这个系统的主要部件是励磁源和励磁线圈。
励磁源可以是各种类型的电源（包括交直流电源及其他的互感式、电感式和阻抗式等），而励磁线圈则是由若干匝紧密缠绕而成的线圈，处于磁场中心部分的铁心上，它的作用就是在被电流通过时，产生一个磁场。
励磁线圈的构造与电磁铁非常相似，其电极部分与励磁源相连，原则上可以实现任意的电极组合，如图2所示。
当电流通过励磁线圈时，线圈所绕制的铁心产生了一个磁场，它的方向与电流方向相关。
如果线圈中的电流始终维持不变，那么线圈内部的磁场同样也将不会有任何变化。
然而，如果线圈内部的电流变化，那么它所产生的磁场也会跟随变化，而这种变化将会导致有电动势产生，如图3所示。
此时，产生的电动势是否能产生稳定的电磁力，取决于线圈的特性。
如果线圈本身可以实现自激振荡效果，那么产生的电动势就可以在电磁铁上形成一个稳定的磁场，这种磁场可以长期存在，直到电流被关闭。
二、常见的励磁方式在实际生产中，常用的励磁方式包括直接励磁、串联励磁、并联励磁等等。
这些方式各具特点，其用途也存在一定的差异，下面我们就来详细介绍一下这些方式的基本原理及适用范围。
1、直接励磁直接励磁也称为自励磁，其主要特点就是直接将励磁电流直接加到励磁电源上。
对于这一方式，我们需要特别对其工作原理进行描述。
直接励磁的工作原理基于极化现象，也就是说，当励磁电流通过励磁线圈传导到铁芯中，铁芯材料就会被极化，从而改变其磁性质。
从而实现电机磁场的产生。
通过这种方式可以实现一个稳定的、非常强的磁场，从而实现电机或发电机的正常运行。
发电机励磁系统的作用及工作原理
一、概述作为发电机的重要组成部分，励磁系统在发电过程中起着至关重要的作用。
它可以保证发电机的正常运行，并且对于电力系统的稳定性和可靠性也有着重要的影响。
本文将介绍励磁系统的作用以及其工作原理，希望能够对读者有所帮助。
二、励磁系统的作用1. 维持发电机的励磁电流励磁系统通过控制励磁电流的大小和方向，可以确保发电机在运行过程中产生稳定的电压。
这对于电力系统的正常运行至关重要，因为电压的稳定性直接影响着电力设备的运行效果和寿命。
2. 调节发电机的输出电压通过调节励磁电流的大小，励磁系统可以实现对发电机输出电压的调节，从而满足电网对于不同电压等级的需求。
这种灵活性保证了电力系统的运行效率和稳定性。
3. 提供短路电流在发电机连接到电网时，励磁系统可以提供短路电流，保证电网在故障发生时的稳定性和安全性。
这对电网的运行和保护有着重要的作用。
三、励磁系统的工作原理1. 励磁电路励磁系统的核心部分是励磁电路，它由励磁电源、励磁变压器、励磁开关和励磁调节装置等组成。
在励磁电路中，励磁电源提供所需的励磁电流，励磁变压器将其升压或降压，励磁开关用于控制电路的接通和断开，励磁调节装置用于调节励磁电流的大小。
2. 励磁调节励磁调节是励磁系统的关键部分，它通过控制励磁电源的输出电流来调节发电机的励磁电流，进而实现对发电机输出电压的调节。
在励磁调节装置中，通常采用自动调节和手动调节相结合的方式，以保证发电机在不同负载条件下都能够保持稳定的输出电压。
3. 励磁稳定励磁稳定是励磁系统的一个重要特性，它用于在发电机负载变化或电网故障时维持发电机的电压稳定。
励磁稳定通常通过控制励磁系统的PID调节器来实现，该调节器可以根据发电机运行状态和电网负载情况实时调整励磁电流，使发电机的输出电压保持在合适的范围内。
四、总结励磁系统作为发电机的重要组成部分，通过维持励磁电流、调节发电机的输出电压和提供短路电流等功能，保证了发电机的正常运行和电力系统的稳定性。
励磁系统原理
发电机励磁系统原理一.励磁系统1.励磁系统基本原理同步发电机励磁电源一般采用直流电，励磁系统的作用主要就是供给发电机转子绕组的直流电源。
同步发电机励磁系统一般由励磁功率单元和励磁调节器两部分组成。
励磁功率单元包括整流装置及其交流电源，它向发电机的励磁绕组提供直流励磁功率；励磁调节器，感受发电机电压及运行工况的变化，自动地调节励磁功率单元输出励磁电流的大小，以满足系统运行要求。
整个励磁自动控制系统是由励磁调节器、励磁功率单元和发电机构成的一个反馈控制系统。
励磁系统大致可分为直流励磁机励磁系统和交流励磁机励磁系统以及自并励励磁(静止半导体励磁)系统。
2.励磁系统的任务1). 正常运行条件下，供给发电机励磁电流。
2). 根据发电机所带负荷的情况调整励磁电流，维持发电机机端电压。
3). 使并列运行的各同步发电机所带的无功功率得到稳定而合理的分配。
4). 增加并网运行发电机的阻尼转矩，以提高电力系统动态稳定性及输电线路的有功传输能力。
5). 电力系统发生短路故障造成发电机机端电压严重下降时，强行励磁，将励磁电压迅速提升到足够的顶值，以提高系统的暂态稳定性。
6). 发电机突然解列、甩负荷时，强行减磁，将励磁电流迅速降到安全值，以防止发电机电压过高。
7). 发电机内部发生短路故障时，快速灭磁，将励磁电流迅速减到零值，经减小故障损坏程度。
8). 不同的运行工况下，根据要求对发电机实行过励限制和欠励限制，以保证发电机机组的安全稳定运行。
3.励磁系统的励磁方式.1).直流励磁机励磁系统直流励磁机是用于供给发电机励磁的直流发电机，过去机组容量不大，采用由直流发电机组成的励磁系统，励磁机与发电机同轴旋转，由于直流励磁机具有电刷和整流子等接触部件，需定期更换电刷和换向器，特别是当其容量随发电机容量而增大时换向问题很难解决，一般只在单机容量100MW以下的机组上采用。
直流励磁机通常采用自并励式，是利用励磁机电枢旋转切割剩磁来实现建压的，电枢绕组内的电势电流是交变的，借助换向装置将电枢内的交流电变成直流电。
发电机励磁系统的作用
发电机励磁系统的作用
发电机励磁系统是发电机中一个至关重要的部分。
它的主要作用是通过提供磁场来激活发电机转子上的励磁绕组，从而产生磁场以使发电机实现自励磁。
在发电机运行时，励磁系统起到了以下几个关键作用：
1. 产生磁场
励磁系统的主要作用是产生一个稳定的磁场，使得发电机能够产生正常的电压和电流。
当励磁系统施加电流到发电机转子上的励磁绕组时，会在转子上产生一个磁场，该磁场与定子上的绕组感应出电压。
2. 调节电压
励磁系统可以通过控制励磁电流的大小和方向来调节发电机的输出电压。
在实际运行中，通过调节励磁系统的参数，可以使发电机输出稳定的电压，满足不同负载需求。
3. 维持系统稳定
发电机励磁系统还可以帮助维持电力系统的稳定运行。
通过及时响应系统负荷变化，励磁系统可以保持发电机的输出稳定，防止系统出现过载或欠载情况。
4. 提高发电机效率
励磁系统的优化设计可以提高发电机的效率。
通过合理设计励磁系统的控制策略和参数设置，可以减少发电机的损耗，提高整个电力系统的运行效率。
结语
综上所述，发电机励磁系统在电力系统中扮演着至关重要的角色。
它不仅能够产生必要的磁场，调节电压，维持系统稳定，还能提高发电机的效率。
因此，对发电机励磁系统进行科学合理的设计和运行管理，对于确保电力系统的安全稳定运行具有重要意义。
同步发电机励磁系统
同步发电机励磁系统引言同步发电机是一种将机械能转换为电能的设备，它通过励磁系统来生成磁场，使得转子能够与电网同步运行。
励磁系统在同步发电机的运行中起着至关重要的作用，它对发电机的稳定运行和输出电能的质量产生着重要影响。
本文将介绍同步发电机励磁系统的原理、常见的励磁系统类型以及其在电能发电中的作用。
一、同步发电机励磁系统的原理同步发电机的励磁系统的主要作用是在转子上产生磁场，使得转子与电网的磁场同步，从而使得发电机可以向电网输出电能。
励磁系统的原理可以通过法拉第定律来解释，该定律表明磁场的变化会产生感应电动势。
在同步发电机中，励磁系统的磁场可以通过直流电流在转子上产生。
当通过励磁绕组的电流改变时，绕组周围的磁场也会发生变化，从而在转子内感应出电动势。
这个感应电动势会引起一定的电流流动，从而通过励磁绕组将转子磁场与电网磁场同步。
二、常见的励磁系统类型1. 直流励磁系统直流励磁系统是最常见的励磁系统类型之一。
在直流励磁系统中，励磁绕组通常由一组电枢绕组和磁极绕组组成。
电枢绕组通过直流电流产生磁场，并与磁极绕组相互作用，从而产生所需的磁场分布。
直流励磁系统具有调节灵活性好、响应速度快等优点，被广泛应用于各种类型的发电机。
2. 恒功率励磁系统恒功率励磁系统是一种在同步发电机中常用的励磁系统类型。
恒功率励磁系统通过自动调节输出的励磁电流，使得同步发电机在负载变化时能够保持输出功率不变。
该励磁系统利用负载的反馈信号对励磁电流进行调整，从而实现恒功率输出。
恒功率励磁系统在电能供应系统中起到了稳定电能输出的重要作用。
3. 智能励磁系统随着电力系统的发展，智能励磁系统逐渐成为同步发电机励磁系统的研究重点。
智能励磁系统利用现代控制技术和计算机技术，可以实现对励磁电流和磁场的精确控制，从而提高同步发电机的运行效率和稳定性。
智能励磁系统具有较高的灵活性和可扩展性，能够适应不同负载和电网变化的要求。
三、同步发电机励磁系统在电能发电中的作用1. 稳定发电机输出电压和频率同步发电机励磁系统是保证电力系统稳定运行的关键之一。
励磁电机工作原理
励磁电机工作原理
励磁电机是一种常见的电动机类型，其工作原理如下：
1. 励磁系统：励磁电机的关键是励磁系统，它提供了电机所需的磁场。
励磁电机一般采用直流励磁，通过将直流电流通过励磁线圈（也称为励磁绕组）产生磁场。
2. 定子与转子：励磁电机的定子和转子构成了电机的主要部分。
定子是固定不动的部分，其中包含了定子线圈（也称为主绕组）。
转子是可以旋转的部分，它的转动受到定子磁场的作用。
3. 磁场互作用：当励磁电机通电时，励磁线圈产生的磁场会通过转子传导到定子。
在定子线圈中产生感应电流，进而产生磁场。
定子磁场与转子磁场产生互作用力，使转子开始旋转。
4. 制动系统：励磁电机通常也会配备制动系统，用于控制电机的停止和制动。
制动系统中通常包括制动盘、制动带等组件，通过施加制动力对转子进行控制。
总的来说，励磁电机的工作原理就是通过励磁线圈产生磁场，然后通过磁场互作用使转子开始旋转，从而实现电机的工作。
发电厂励磁系统原理-陈小明
电力发电厂是能将各种能源转化为电能的设备，励磁系统是确保发电机ห้องสมุดไป่ตู้利 运行的重要组成部分。
电力发电厂概述
电力发电厂是为了满足人们对电能的需求而建造的设施，通过转换能源形式， 将机械能转换为电能。
励磁系统的作用
励磁系统的主要作用是提供足够的磁场强度，使发电机产生稳定的电压和电 流。
通过调节励磁机输入电压的大小，来控制发电机 输出电压的稳定性。
自动调节
通过自动调节励磁机的励磁电流，来保持发电机 输出电压的稳定性。
励磁系统故障排除方法
1 检查电源
2 检查励磁机
确保励磁系统的电源正常工作，没有断电 或电压异常。
检查励磁机的连接和导线是否良好，排除 机械故障或损坏。
3 检查调压器
4 检查励磁控制器
检查调压器的参数和设置，确保调节精度 和稳定性。
检查励磁控制器的工作状态和程序，排除 控制器故障。
陈小明的研究成果
陈小明博士在励磁系统领域做出了突出贡献，他提出了一种新型的调节方法，可以有效提高励磁系统的 效率和稳定性。
励磁系统的基本原理
励磁系统的基本原理是通过电磁感应原理，将直流电能转换为磁能，然后转 换成交流电能。
励磁系统的组成部分
励磁机
负责产生磁场并提供稳定的直流电源。
励磁控制器
负责监控和调节励磁系统的运行状态。
调压器
用于控制励磁机输出的电压和电流。
电源
提供励磁系统所需的电能。
励磁系统的调节方式
静态调节
励磁系统工作原理
励磁系统工作原理引言：励磁系统是现代发电机的重要组成部分，它通过向发电机的励磁绕组供电，产生磁场，从而激励转子产生感应电动势。
本文将介绍励磁系统的工作原理，包括励磁绕组、励磁电源和励磁控制器等方面的内容。
一、励磁绕组励磁绕组是发电机中产生磁场的关键部分，通常由直流电流通过绕组产生。
励磁绕组可以采用不同的结构形式，如全波绕组、半波绕组和复合绕组等。
其中，全波绕组是最常用的一种形式。
在全波绕组中，绕组中的导线沿着整个转子长度分布，可以产生更加均匀的磁场。
励磁绕组的绕组电流和电压可以通过励磁电源和励磁控制器来控制。
二、励磁电源励磁电源是为励磁绕组提供直流电流的设备。
励磁电源通常由整流器、稳压器和滤波器等组成。
整流器将交流电源转换为直流电源，稳压器用于稳定输出的直流电压，滤波器则用于去除直流电源中的纹波。
励磁电源的输出电流和电压可以根据发电机的工作要求进行调整。
三、励磁控制器励磁控制器用于控制励磁电源的输出，以实现对发电机励磁绕组的控制。
励磁控制器通常由自动调节装置和手动调节装置组成。
自动调节装置可以根据发电机的负载情况自动调节励磁电流，以保持发电机输出电压的稳定性。
手动调节装置则可以手动调节励磁电流，以满足特殊工况下的需求。
四、励磁系统的工作原理励磁系统的工作原理可以总结为以下几个步骤：1. 励磁电源通过励磁控制器控制，向励磁绕组提供直流电流。
2. 励磁绕组中的直流电流产生磁场，磁场通过铁心传导到空气隙中。
3. 空气隙中的磁场通过感应作用，激励转子产生感应电动势。
4. 感应电动势经过整流器和稳压器等装置处理后，输出为稳定的交流电压。
五、励磁系统的作用励磁系统的作用是产生发电机的磁场，从而使转子产生感应电动势。
通过调节励磁电流，可以控制发电机的输出电压和功率因数。
励磁系统的稳定性和可靠性对发电机的运行至关重要。
六、励磁系统的应用领域励磁系统广泛应用于各种类型的发电机中，包括燃气发电机组、水轮发电机组和风力发电机组等。
发电机的励磁系统原理
发电机的励磁系统原理
发电机的励磁系统是指用来产生磁场，从而激励转子产生电流的系统。
励磁系统一般由励磁电源和励磁绕组组成。
励磁电源可以是恒压直流电源或交流电源。
恒压直流电源通过整流、滤波和稳压等电路，将交流电源转换为稳定的直流电源。
交流电源则直接提供交流电。
励磁电源的作用是为励磁绕组提供所需电能。
励磁绕组位于发电机的定子或转子上，通常由线圈组成。
当励磁电流通过励磁绕组时，会在绕组周围产生磁场。
这个磁场会穿过转子，引起转子磁极的磁化，进而在转子上产生感应电动势。
由于转子与定子之间存在旋转差，这个感应电动势就会导致转子产生电流。
这个电流被称为励磁电流。
励磁电流在转子中形成闭合回路，并沿着导电材料的路径流动。
由于转子是通过电导的材料制成的，所以励磁电流的流动会产生自身的磁场。
这个磁场与励磁绕组产生的磁场叠加，从而增强转子上的磁场。
增强后的磁场会进一步传递到定子上，因为定子是和转子之间存在旋转差的。
在定子上，转子的磁场会产生感应电动势，并导致定子上产生电流。
这个产生的电流就是发电机输出的电流。
因此，励磁系统的原理是通过励磁电源为励磁绕组提供电能，生成磁场。
这个磁场通过转子和定子之间的相互作用，最终导致发电机输出电流。
励磁系统
七、励磁系统绝缘测试
六、励磁系统绝缘测试
2、说明： 1) 摇绝缘前把灭磁开关FCB合上，或用细铜 丝把FCB短接； 2) 500V或1kV摇表为宜；典型阻值在0.8兆欧 左右； 3) 假如励磁变低压侧封母或发电机炭刷未 解开，在励磁变低压侧或转子侧摇绝缘时， 也需在交流进线柜内做同样的保护措施。
3、自动/手动方式之间的切换：每一个通 道 都有一个自动方式和一个手动方式， 自动方式中，发电机电压受到调节，维持 机端电压恒定。手动方式中，发电机励磁 电流保持恒定，随发电机负荷变化，手动 调节励磁电流以使发电机电压不变；
4、切换到应急通道：应急通道的自动电 流调节器自动跟踪主通道，在主通道故障 时，自动无扰切换。从主通道向应急通道 的手动切换只能由被认可的特殊操作人员 进行。
励磁调节器设有过励磁限制、过励磁保护、低励磁限制、 电力系统稳定器（PSS）、伏/赫（V/Hz）限制及保护、 转子过电压和PT断线闭锁保护等单元。其附加功能应包括 转子一点接地保护、转子温度测量、串口通讯模块、跨接 器、均流、高次谐波过滤等内容。自动励磁调节器AVR设 置两个完全相同且独立的(AC调节器)自动通道运行。各通 道装设独立的PT、CT、稳压电源，各通道自动相互跟踪 达到无扰动切换。每个通道功能齐全，都具有独立工作能 力。当一个通道调节器出现问题时，它将自动退出运行， 并发出报警。单个通道调节器独立运行时，完全能满足发 电机各种工况下的正常运行。同时每一个通道还设有手动 电路(DC调节器)作为备用，手动、自动电路应能相互自动 跟踪；当自动回路故障时能自动无扰切换到手动。 4.3.25 励磁调节器设有独立的备用手动通道，以满足发电 机试验、零起升压试验的要求。 AVR具备下列四种运行方式：机端恒压运行方式、恒励磁 电流运行方式、恒无功功率运行方式、恒功率因数运行方 式。
发电机励磁系统原理
励磁系统是为发电机提供励磁电流的系统，其作用是产生电场，激发发电机 的电磁感应能力。
励磁系统的定义和作用
励磁系统是发电机的重要组成部分，通过提供励磁电流，产生稳定的磁场来激发发电机产生电能。
直流励磁系统的原理
直流励磁系统通过直流电源提供稳定的励磁电流，使用励磁线圈产生磁场， 驱动发电机旋转产生电能。
励磁系统故障分析与排除
故障分析可以通过检查励磁线圈是否断开、检测励磁电源是否正常工作等步 骤来找出故障原因，并采取相应措施进行排除。
常见问题及解决方案
常见问题包括励磁电流不稳定、励磁系统损坏等，解决方案可以通过检修励 磁线圈、更换励磁电源等方式解决。
交流励磁系统的原理
交流励磁系统通过交流电源提供励磁电流，利用变压器和整流装置将交流电转换为直流电，驱动发电机发电。
直流励磁系统的控制方式
直流励磁系统的控制可以通过调节励磁电流大小、改变励磁线圈的并联或串联方的控制可以通过调节变压器的变比、改变整流装置的工作方式 来实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
励磁系统的作用及工作原理
励磁系统是指一种用来激发发电机、电动机、变压器等电力设备的系统，它能够提供必要的电能，将这些设备变成发电或运转时所需要的电磁设备。
励磁系统的作用是通过在电力设备中激发电流来产生磁场，从而实现电能的转换和传输。
本文将从励磁系统的作用和工作原理两个方面来详细阐述。
一、励磁系统的作用
1. 产生磁场：励磁系统的主要作用是产生磁场，这个磁场能够影响发电机、电动机和变压器等设备的性能。
在发电机中，励磁系统能够生成必要的磁场，从而引起转子产生旋转运动；在电动机中，通过励磁系统产生的磁场，可以驱动机械装置实现动力传递；在变压器中，励磁系统可以调节磁场大小，实现电压的升降。
励磁系统通过产生磁场来实现电能的转换和传输。
2. 维持稳定运行：励磁系统还能够维持电力设备的稳定运行。
在发电机中，通过调节励磁系统中的激励电流，可以保持发电机输出电压的稳定性，避免电压的波动对电网造成影响；在电动机中，励磁系统能够控制电动机的起动和工作过程，确保电动机在正常运行范围内。
3. 调节功率特性：励磁系统还可以调节电力设备的功率特性，使其在不同负载下能够有不同的输出表现。
这样可以适应不同的工作环境和负载要求，提高设备的工作效率和稳定性。
二、励磁系统的工作原理
1. 电磁感应原理：励磁系统的工作原理是基于电磁感应原理的。
当通过励磁系统的线圈中通入激励电流时，就会在线圈周围产生磁场。
这个磁场会对设备中的铁芯或导体产生感应，从而产生感应电动势。
通过调节激励电流的大小和方向，可以控制磁场的强弱和方向，从而实现对设备的控制。
2. 动态反馈控制：励磁系统中通常采用动态反馈控制技术，通过检测设备的运行状态和输出电压等参数，再将这些信息反馈给励磁系统，实现对激励电流的实时调节。
这样可以使电力设备在不同运行状态下始终保持稳定的输出性能。
3. 控制器与调节器：励磁系统中还包括控制器和调节器等设备，用来对激励电流进行调节和控制。
通过这些设备，可以实现对励磁系统的自动化控制和调节，使其能够适应不同的工况和负载要求。
4. 磁场调节原理：励磁系统的磁场调节原理主要包括串励磁和并励磁两种方式。
串励磁是指将励磁电源与发电机的定子绕组串联，通过励磁电流激发电机；而并励磁是指将
励磁电源与发电机的转子绕组并联，通过传递电磁能量来实现励磁。
这两种方式都能够实
现对磁场的调节，使发电机的输出电压和电流保持在所需范围内。
励磁系统是电力设备中的重要部件，它能够通过产生磁场来实现对电能的转换和传输，维持设备的稳定运行，并调节设备的功率特性。
其工作原理是基于电磁感应原理，通过动
态反馈控制和磁场调节原理来实现对设备的控制和调节。
励磁系统的稳定工作对于电力系
统的安全可靠运行至关重要，因此在电力系统中具有重要的意义。
