加热器使用方法说明书

加热器使用方法说明书

加热器使用方法说明书操作指南:加热器使用方法欢迎您购买并使用我们的加热器。

请您仔细阅读以下使用说明,以确保正确并安全地使用加热器。

第一步:准备工作1. 在使用加热器之前,请确保室内通风良好,以确保安全使用。

同时,需要确保电源电压符合加热器的工作要求。

2. 检查电源插座是否正常,不得使用破损或带有松动接触的插座。

第二步:安装加热器1. 将加热器放置在水平且稳定的表面上,远离易燃物和可燃物。

确保周围没有阻挡物,以免影响散热和正常工作。

2. 请勿堵塞或堆放物品在加热器周围,以保持其通风良好。

3. 将加热器的电源线插头插入电源插座,并确保插牢固。

第三步:使用加热器1. 打开加热器的电源开关,根据加热器面板上的操作按钮调整加热器的工作模式和温度。

您可以选择适合您需求的加热模式。

2. 在操作加热器时,请向下拉开门面板以便更好地操作加热器控制面板。

3.加热器配有安全温度控制装置,可以避免过热现象。

但为了安全起见,我们建议您不要将加热器使用时间过长,特别是在长时间离开室内的情况下。

4. 加热器温度可以通过控制面板上的温度按钮进行调节,根据您的需要提高或降低温度。

5. 当不使用加热器时,请及时关闭电源开关,并拔掉电源线插头,以确保安全。

第四步:加热器维护1. 加热器使用一段时间后,会有灰尘和杂物附着在加热器表面和过滤器上。

请定期使用干净的布或吸尘器清洁加热器表面和过滤器,以确保正常工作。

2. 请勿使用带有腐蚀性或破损的清洁剂清洁加热器,以免损坏加热器表面和内部零件。

3. 如发现加热器有故障或异常,请立即停止使用,拔掉电源插头,并联系专业人员进行检修。

第五步:安全注意事项1. 在加热器工作期间,请确保加热器周围没有易燃物或可燃物,如纸张、布料等。

同时,请不要在加热器上晾晒湿衣物。

2. 请勿将加热器放置在潮湿的环境中,以免影响加热器性能和安全。

3. 当加热器在工作时,请不要离开室内太远,以免发生意外。

尽量避免儿童或宠物接近加热器。

水套加热器使用手册

水套加热器使用手册

水套加热器安装使用说明书广州三业科技有限公司1 1 概述概述概述本手册基本介绍水套加热器的安装、使用和维护方法,敬请用户详细阅读,以确保设备安全、可靠和耐久使用。

当用户的使用环境有可能低于4℃时,在起动阶段,发动机的润滑油及冷却水有可能凝结成固态,失去润滑或冷却的作用,从而损坏发动机。

水套加热器适用于各种型号的柴油机作油、水的预热,其恒温点为40℃。

(外型图)2. 2. 技术参数技术参数技术参数 2.1 基本参数·工作电压:AC 220V ·温控范围:37~43℃ ·绝缘电阻:≥50M Ω ·压力试验:≥0.5MPa ·电气强度:1500V/min·电 功 率:目前有1500W 、2000W 、2500W 、3000W 四种规格2.2外形及安装尺寸图 1外 形 及 安 装 尺 寸型 号 功 率AB C E F H QJ-1500 1500W 404 36 60 120 149 430 QJ-2000 2000W 504 36 60 120 149 530 QJ-2500 2500W 554 36 60 120 149 580 QJ-30003000W60436601201496303. 3. 安装使用安装使用安装使用 3.1 管道连接安装时请参照安装系统图(图2 ),使水流方向符合预热器上标明的箭头方向,并且水口是水平向上。

图23.2 电路连接接线时客户应采用工作电压220V ,1.5mm 2软线作引入线,然后打开“出水口”一侧线盒的盖板(如图3),将电源线穿过盖板孔,并从盒内引线头拔出所配的接线插片,用专用压线工具把插片压接在电源线上。

再重新与线盒里的内引线对应插接(黄绿色线为保护接地线),须确保插接牢固,接触良好,如图4。

出口图3相线相线((火线火线))零线图43.4 通电使用通电前须确认预热器已牢固地安装在最低水位以下,并确保其内部已排清空气,灌满水,如图5图5SUNYEAR产品保留对产品外观及设计改进和改变的权利,而无需事先通知。

室内加热器使用说明书

室内加热器使用说明书

室内加热器使用说明书标准化管理部编码-[99968T-6889628-J68568-1689N]产品介绍1.塔是外观设计;时尚豪华;2.优质PTC陶瓷发热体,热高效,更可靠;3.智能8小时定时;4.自动温控,过热保护;5.90度旋转,广角送暖;6.远距离遥控,方便舒心;7.三档选着,满足不同需求;8.倾倒自动断电,安全可靠。

型号规格使用方法1.将本产品电源插头插入220V~50Hz,10A的电源插座中2.使用前,请先打开“手动电源开关”,此时开关指示灯亮,机体处于待机状态。

3.开关:在待机状态下,按下控制面板“⊙”,或遥控上的开/关键,此时本机吹出凉风,再次按下此键,本机进度待机状态。

档位选择:在工作状态下,按下控制面板“●摇头:在工作状态下,按下控制面板“□”或遥控器上的摇头开关,可进行90°范围左右摇头;温度设定:按下控制面板“-或+”或遥控器上的摇头开关,可以设定10-49℃范围温度调节,当室温达到所设定的温度时,本机自动停止工作,当室温降到设定温度以下时,本机自动启动工作;时间设定:按下控制面板“○”或遥控器上的时间设定键,可以将工作时间设定在1-8小时,达到设定时间后,本机自动进入待机状态。

4.需要关闭本机请按下控制面板“⊙”或遥控器上的开/关键,此时工作指示灯闪烁,本机自动保持冷风状态30秒,以确保机器内余热散尽,保护内部元器件。

注意事项1.在本机没有组装好请不要接通电源,以免发生危险。

2.本机只适合在室内使用,严禁在室外使用。

3.本机不得直接安放在电源插座下面使用,使用前须先检查所用的电源是否与本机铭牌上的标示相符,电源线以及插头是否破损。

电源线请勿曲折、拉扯。

电源线为专用电源线,请勿随意更换。

4.请单独使用额定电压10A以上的插座,并有良好接地措施。

请确保电源插座与插头接触良好,切不可任意调换插头接地片:若动作30分钟后插头烫手(约超过50℃),请更换插座,以免发生危险。

电加热器-使用说明书

电加热器-使用说明书

JR—0.432 型电加热器使用说明书目录用途、基本参数和结构说明1. 用途2. 基本参数3. 结构概述二、使用与维护说明1. 使用说明2. 工作时维护三、设备保温用途、基本参数和结构说明1. 用途本产品用于空分设备的纯化器,系利用电加热发热元件(点加热管),来加热气体(污氮气),用于再生纯化器分子筛。

2. 基本参数3. 结构概述:加热器发热元件由15根不锈钢外壳的棒状电加热管组成,通过管板,折流板将其固定在加热器中。

每根电加热管的一端分别连接到相应的接线铜排上,铜排上接上380V电源,通过功率控制器来调节气体的出口温度。

气体自上而下通过电加热管而得到加热,为减少热量损失,壳体外须进行绝热保温。

本电加热器具有结构简单、使用方便、易于维护,使用寿命长,安全可靠等优点。

更换电加热管,将顶部保护罩拆开,拆去电热管连接软电线,松去电热管压紧螺母,便可更换损坏的电加热管。

二、使用与维护说明1. 使用说明:(1)工作前先检查加热器是否漏气,特别是接线柱部分,如有漏气先消除后再使用。

(2)使用检查接地装置是否可靠(3)使用前对电热管进行绝缘检查,其对地绝缘电阻<1M p ,否则将电热管在150~200C左右烘箱内干燥7~8小时,使其绝缘达到要求后,才能使用。

I(3)接线后,将接线端用胶布或水玻璃等将接线端封好,以保护接线端不易氧化。

(4)使用前检查安全膜是否良好。

2. 工作时维护:(1)本加热器必须先通入气源,在气量达到要求,流速稳定后才可通电,决不可在未通气或气量极少的情况下,开启加热器,以免因电加热管过热而损坏。

在使用过程中如突然停气,应立即切断电源。

(2)工作中经常检查电热管使用情况,接线是否良好、绝缘是否达到要求。

(3)工作中定期清除灰尘及氧化皮等杂物。

(4)经常检查安全膜是否处于完好状态。

(5)按加热要求控制出口温度及通断电操作。

(6)定期检查、校正温度及测量控制仪表。

(7)经常检查保温层完好状态。

液体加热器使用说明书一壶(型号FT一〇7

液体加热器使用说明书一壶(型号FT一〇7

液体加热器使用说明书一壶(型号FT一〇7为使您的加热器发挥最大效用并能长期有效使用,在安装加热器时必须遵循本说明方法。

加热器安装固定:加热器布置在车内外均可,其轴线应水平(±5° ),加热器应布置在振动较小位置,不宜布置在发动机旁边。

为使管路循环良好,加热器水泵位置应尽量低,必须低于水箱加水口位置。

加热器不可布置在车轮附近,防止泥水进入加热器,最好能布置在设备舱中。

加热器直接用4个M8螺栓安装在车身上,当车身钢板较薄时需加加强板,开孔尺寸见图。

加热器也可以用角钢吊装在车底盘上,见图。

加热器燃油管路安装:加热器以柴油或煤油作燃料,可以直接从汽车柴油箱接油管。

注意油箱液面与加热器高差不可超过±500mm。

当油箱距离加热器太远(超过10M)时或车辆为汽油车时需单独布置油箱。

油管采用Φ 6(4)x1尼龙管(或胶管)和专用接头,油管接头必须紧固,油管外套保护套管,固定在车身上。

由于本机耗油量较小,所以吸油速度较慢,加热器第一次点火燃烧时需要较长时间吸油。

电磁泵与油箱吸油盘间油管长度一般不大于1M,油泵至加热器油管长度不大于8M。

电磁泵需水平安装。

助燃空气和燃烧废气必须能通畅吸入和排出,加热器助燃空气入口和废气出口不可直接朝向车辆行驶方向。

助燃空气入口和废气出口下方500mm以内不能有阻拦物体,否则会影响正常燃烧,加热器布置在舱体中时助燃空气入口和废气出口必须都接到舱外开放空间,废气对人体有害,助燃空气消耗氧气,两者绝对不能接入舱内。

废气出口可以接一段不长于2M的金属波纹软管,转弯角度不大于180° ,废气可以用来加热油底壳。

加热器水泵可以从机器上拆下单独布置,注意水泵出水口应在水平线以上,水泵进水口接在发动机热水出口,如暖风出水口(注:不可接在节温器与发动机冷却水箱之间管路上),加热器热水出口接在发动机回水管上。

加热器水管不得有任何影响循环的折弯,水管穿过车身时应加橡胶套保护,管路直角转弯处必须使用弯头。

加热器的说明书

加热器的说明书

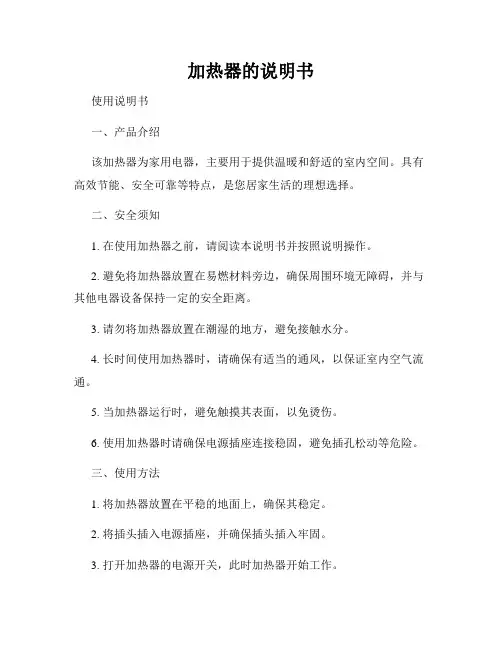

加热器的说明书使用说明书一、产品介绍该加热器为家用电器,主要用于提供温暖和舒适的室内空间。

具有高效节能、安全可靠等特点,是您居家生活的理想选择。

二、安全须知1. 在使用加热器之前,请阅读本说明书并按照说明操作。

2. 避免将加热器放置在易燃材料旁边,确保周围环境无障碍,并与其他电器设备保持一定的安全距离。

3. 请勿将加热器放置在潮湿的地方,避免接触水分。

4. 长时间使用加热器时,请确保有适当的通风,以保证室内空气流通。

5. 当加热器运行时,避免触摸其表面,以免烫伤。

6. 使用加热器时请确保电源插座连接稳固,避免插孔松动等危险。

三、使用方法1. 将加热器放置在平稳的地面上,确保其稳定。

2. 将插头插入电源插座,并确保插头插入牢固。

3. 打开加热器的电源开关,此时加热器开始工作。

4. 使用加热器时可以根据需要调整加热器的温度或风量等档位,以满足个人需求。

5. 当不再需要加热器时,请确保将电源开关关闭,并拔下插头。

四、注意事项1. 使用过程中请勿将物品放置在加热器上,以免影响正常散热。

2. 使用过程中如发现异常,如异味、烟雾、异响等,请立即停用加热器,并与专业维修人员联系,切勿私自拆解或修复。

3. 定期清洁加热器,以保持其良好的使用状态。

4. 当长时间不使用加热器时,请拔下插头以节省能源。

五、维护保养1. 清洁加热器之前,请确保已断开电源并待其完全冷却。

2. 使用柔软的布擦拭加热器表面,避免使用化学溶剂或刺激性清洁剂。

3. 定期清理加热器的灰尘和杂物,以确保其正常散热。

4. 如遇故障,请勿私自修理,而是联系售后服务部门或专业维修人员进行维修。

六、产品规格名称:家用加热器型号:XXX额定电压:XXXV额定功率:XXXW产品尺寸:XXX毫米×XXX毫米×XXX毫米净重:XXX千克生产日期:XXXX年XX月XX日七、售后服务如有任何质量问题或使用上的困扰,请您在购买后第一时间与我们联系,我们将竭诚为您提供解决方案。

电子空气加热器使用说明书 2023

电子空气加热器使用说明书 2023

电子空气加热器使用说明书 2023首部内容:引言欢迎使用2023款电子空气加热器。

本说明书将为您提供详尽而全面的使用指南,以确保您正确而安全地操作本产品。

请在使用前仔细阅读本说明书,并按照指导进行操作。

如有任何问题或疑虑,请随时咨询我们的客户服务团队。

祝您使用愉快!第一部分:安全操作第一节:安装前准备在安装之前,请确保以下条件已满足:1. 电气插座应符合当地电气标准并能够负荷本产品的功率要求;2. 室内地面应平整稳固;3. 室内空气流通良好,避免阻塞或封闭的空间;4. 本产品远离易燃物体、水源以及儿童或宠物接触不到的地方。

第二节:安装步骤1. 打开包装,取出电子空气加热器,并确保配件齐全;2. 选择适合的位置放置电子空气加热器,确保它与墙壁、家具等物体之间有足够的间距;3. 将电子空气加热器插入电气插座。

第三节:使用注意事项1. 请勿将电子空气加热器放置在易燃物体附近,以免引发火灾;2. 不要将电子空气加热器置于高温、潮湿或多尘的环境中;3. 使用本产品时,请勿阻塞进风口或出风口;4. 在使用过程中,如发现电子空气加热器存在异常现象(如异味、冒烟等),请立即停用,并联系售后服务。

第二部分:产品功能第一节:温度调节1. 本产品配备温度调节功能,可根据您的需求设置合适的加热温度;2. 使用 "+/-" 按钮来调节温度,每次按动将使温度上升或下降1°C。

第二节:定时开关机1. 本产品拥有定时开关机功能,以便您在需要时自动启动或关闭;2. 使用 "定时器" 按钮设置定时时间,按照屏幕指示进行操作。

第三节:温度显示本产品配备LED显示屏,能够实时显示当前加热温度,以及其他相关信息。

第三部分:维护和保养第一节:清洁1. 在清洁之前,请先断开电源并待电子空气加热器完全冷却;2. 使用柔软的布或吸尘器清除灰尘和杂物;3. 请勿使用含有酸、碱或腐蚀性物质的清洁剂。

韩伟液体加热器使用说明书

韩伟液体加热器使用说明书

韩伟液体加热器使用说明书
韩伟液体加热器如何使用法:
1、因为在韩伟液体电加热器使用液体试剂加热,如果放置不平稳,容易打翻,将液体倒出来,造成电热管干烧,可能发生火灾或者触电等危险。

所以使用之前,应该确定它放置的位置是不是平稳,确定位置以后,在将其进行安装固定。

2、在安装的过程中,还有一点需要注意,就是要确保韩伟液体电加热器的发热部位完全浸没在液体中,液体的不能少于正常的液置,不然发生通电以后,如果电热管在空气中干烧,很可能会引发触电、烧伤、火灾等事故。

设置反感少装置,可以起到一定的保护效果。

3、在使用的过程中严格按照使用说明进行操作,不要随意的改造,以免加热器的内部结构发生变化,不但影响电器的性能,还可能造成漏电、触电、火灾等危险事故。

4、电热管加热的环境,需要干净,没有杂质,如果放在杂质较多的液体里加热,电热管的表面会沾上污垢、自身的热量就没有办法及时散发出去,进而导致电热管损坏。

同时也要保证加热液体不得低于正常的液面标准,否则也将可能损坏加热管、发生火灾等危险。

韩伟液体加热器加热方式主要包括:介质加热、电阻加热、感应加热、红外性加热以及电弧加热和电子束加热六种。

要说各种加热方式之间的不同点,主要就在于转换电能的方式不同。

电磁加热器使用说明书

电磁加热器使用说明书

为了正确使用本产品,请认真细读使用说明书一、产品的部件名称和接线12345689710121113141617181920212423152825222726德国英飞凌原厂驱动:磁隔离技术全进口高性能、多级电感虑波电源,贴片制造工艺编号接线和用途1接散热风扇的电源电压,当风扇为220V时就接220V电源,当风扇为380V 电压时,就接380V电源2接散热风扇220V或380V(随用户定,一般为380V)3当外接散热风扇为直流24V时,此接口为开关,控制24V风扇工作或停止。

此两端接口实际上就是主板上继电器输出常闭接触点4双交流24V电源(做半桥时4或5选1个)5双交流24V电源(做半桥时4或5选1个)6单交流16V电源7电源指示灯(红色)8工作指示灯,待机时,闪亮,工作时,一直亮(绿色)9外接指示灯,引接到机箱外面的LED接口上10软启动接口,引到外机箱中的R/S接口上(可通过F-02设置断开工作或闭合工作,出厂默认闭合工作、断开停止状态)11微调节功率电位器,当功率出现较大的偏差时,这个电位器可适当调整1232位高速DSP处理器13外接可编程操作显示器14隔离型RS485通讯接口15外部负载温度检测接口1,精度达±1℃(最高150℃)单路时,默认1用来测量外部工作温度16外部负载温度检测接口2,精度达±1℃(最高150℃)17多功能输入接口(通过F-20来设置):1、做外接电位器10K输入,可以调节功率大小20%-100%范围2、做外接PID输入(0-5V)输入做红外测温仪或热电偶转换电压0-5V输入,实现显示温度和控制功率大小(最高可以测量显示1000℃)18接高频互感器,注意方向。

若方向接反时,功率很小19IGBT模块驱动(做半桥时,选择19、20或23、24即可)20IGBT模块驱动(做半桥时,选择19、20或23、24即可)21接直流母线高压22IGBT温度传感器接口23IGBT模块驱动(做半桥时,选择19、20或23、24即可)24IGBT模块驱动(做半桥时,选择19、20或23、24即可)25接直流母线高压26RS485通讯接口,接A、B27外接K型热电偶28外接12V继电器带动其它需要的负载,与本机的风扇启动/停止同步二、产品的外观尺寸(1)、JS1000-020 (三相全/半桥20KW/380V )(2)、JS1000-030 (三相全/半桥30KW/380V)390250240450250240(3)、JS1000-040、JS1000-050三相全桥40KW/380V 、三相全桥50KW/380V ,60KW (水冷)(4)、JS1000-060(三相全桥60KW/380V风冷)510290260600310250(5)、JS1000-080(三相全桥80KW/380V风冷)(6)、20KW-80KW电磁加热控制柜外观尺寸(风冷、水冷通用)电磁加热器、温控器、线圈示意图接线说明:1、控制器R/S 接口是启动接口,当这两端子短接时就启动,当断开时就停止。

奥特斯泳池加热器安装使用手册说明书

奥特斯泳池加热器安装使用手册说明书

POOL HEATERMODELS:CE SERIES 12, 15 & 18kW208V, 240V, 480VCPH SERIES 24 & 30kW 208V, 240V, 480VPHS SERIES 36, 45, 54 & 57kW 208V, 240V, 480VWARNINGOnly qualified personnel, as defined by National Electric Code Article 100, should install and maintain this equipment. Unauthorized alteration or improper maintenance of this unit may release the manufacturer from any warranty claims. The installation must be in accordance with the instructions in this manual and applicable localplumbing and electrical codes.CAUTIONTHE ELECTRICAL INSTALLATION MUST BE IN ACCORDANCE WITH ARTICLE 680 OF THE NATIONAL ELECTRICAL CODE.BEFORE YOU BEGINCHECK ALL ELECTRICAL CONNECTIONS TO ALL COMPONENTS WITHIN THE HEATER FOR TIGHTNESS. CONNECTIONS CANBECOME LOOSE DURING SHIPMENT AND HANDLING.INSTALLATION, OPERATION AND MAINTENANCEPublication 11/13IMPORTANT SAFETY INSTRUCTIONSWhen using this electrical equipment, basic safety precautions should always be followed, including the following.1) READ AND FOLLOW ALL INSTRUCTIONS.2) To reduce the risk of injury.A) The water in a pool or tub should never exceed 104°F (40°C). A water temperature in excess of104°F is considered unsafe for all persons. Lower water temperatures are recommended forextended use (exceeding 10-15 minutes) and for young children.B) Since excessive water temperatures have a high potential for causing fetal damage during theearly months of pregnancy, pregnant or possibly pregnant women should limit pool or tub water temperatures to 100°F (38°C).C) Before entering a pool or tub, the user should measure the water temperature at several occupantlocations using an accurate thermometer since the tolerance of water temperature-regulatingdevices may vary as much as ± 5°F (± 3°C).D) Alcohol, drugs or medications should not be used before or during pool or tub use since their usemay lead to unconsciousness with the possibility of drowning.E) Obese persons and persons with a medical history of heart disease, low or high blood pressure,circulatory system problems, or diabetes should consult a physician before using a pool or tub.F) Persons using medication should consult a physician before using a pool or tub since somemedication may induce drowsiness while other medication may affect heart rate, blood pressure, and circulation.3) SAVE THESE INSTRUCTIONS.---WARNING---DANGER OF HYPERTHERMIAHyperthermia occurs when the internal temperature of the body reaches a level several degrees above the normal body temperature of 98.6°F. The symptoms of hyperthermia include dizziness, fainting, drowsiness, lethargy and an increase in the internal temperature of the body. The effects of hyperthermia include:a) Unawareness of impending hazard;b) Failure to perceive heat;c) Failure to recognize the need to exit pool or tub; d) Physical inability to exit pool or tub;e) Fetal damage in pregnant women;f ) Unconsciousness resulting in a danger ofdrowning.WARNING--- The use of alcohol, drugs or medications can greatly increase the risk of fatal hyperthermia in pools and tubs.Page 2INTRODUCTIONThis manual provides installation procedures, operating and maintenance instructions and a parts list for the Coates Pool Heater.Your Coates Electric Swimming Pool Heater has been designed and engineered to provide you with the most progressive quality heating system possible. Its operation is efficient and pollution-free. Models are available for every size or make of pool.To insure a long life of trouble-free service, your Coates Pool Heater should be carefully installed in accordance with the instructions given in this manual. Failure to do so may damage the pool heater and the pool equipment to which it is connected. Only qualified personnel should install and maintain this unit, and, of course, local plumbing and electrical codes have precedence over these instructions.1.0 DESCRIPTIONThe Coates Swimming Pool Heater consists of a heating tank with external enclosure, and the electrical heating and control system. In order to help maintain the heater in a satisfactory manner, a brief description of its components and their operation is included for the customer’s convenience.The pressure vessel and its enclosure comprise the main mechanical portion of the pool heater.The pressure vessel, in conjunction with the flow switch and heating element are the only portions of this equipment in contact with the water.The external enclosure is a sheet steel case totally enclosing the pressure vessel and electrical components. The enclosure is coated with a rust inhibiting, powder coat finish.The electrical system, which is the heart of this unit, can be considered as three separate systems engineered to provide optimum use of energy. They are as follows: (1) The heating elements; mounted on a four-bolt flange. There are 2, 3 or 4 elements.(2) The control system; consists of the pilot switch, high limit thermostat, flow switch, temperature control, magnetic contactors, 240V transformer (480V units only) and sequencer (on some single phase units only). These controls are wired into a control circuit designedto control the temperature of the water leaving the heater. The high-limit thermostat is designed to open the control circuit and cut off the power in the event of excessive temperature.A flow switch is built-in to prevent the pool heater from operating without water flow. The flow switch will activate at flow rates of 20 GPM or greater.(3) The main current-carrying components; are the contactors and fuses. These are wired into circuits which carry the full amperage draw of the elements. The contactors open during a high temperature conditionto de-energize the elements.The element fuses in these units are rated at 60 Amps and have an interrupting capacity of 100,000 Amps rms. These fuses provide supplemental circuit protection for the internal wiring of the heater.The heater has a temperature controller adjustable up to 104°F(40°C) and has one manual reset type high temperature limit thermostat set at 118°F (48°C).2.0 LOCATION AND PLUMBINGA. Installation: LocationCoates swimming pool heaters are quiet, do not expel exhaust fumes, and may be conveniently located in a shed or basement. Normal positioning of the pool heater should be in close proximity to the pool filtration system. Select a location conveniently close to incoming electrical service and where excessively long piping runs are not required.Minimum clearance:PHS/CPH CE Front 36 (914)# 36 (914)#Left 18 (457) 4 (102)Right * 4 (102)Top 18 (457) 20 (508)Back 6(153) * * Required clearance is based on plumbing configuration used.# Refer to NEC Table 110.26 (A)(1)- Dimensions: Inches (mm)- Temperature control is located on the front side.Page 3B. Installation: PlumbingPipe the heater as shown in Figure 2 to the inlet and outlet openings on the right side. Connect the heater in line between the filter discharge and pool. The water line coming from the filter should be connected to the heater inlet, and the discharge line to the pool should be connected to the outlet. The pool will not heat properly unless it is plumbed correctly. If plastic pipe is used, it should be suitable for at least 120°F(49 °C).A plumbing bypass around the pool heater is not necessary unless flow rate though the heater exceeds 80 GPM. A minimum flow rate of 20 GPM is required. Lack of sufficient flow will not allow the flow switch to activate the heater.It may be necessary, in larger Olympic-sized or public pools, to use two or more heaters to obtain sufficient KW capacity. If so, the heaters must be placed in parallel, so that each heater takes equal flow.DRAINAGE: A method of draining water away from the heater and other equipment is to be provided. The heater should be flushed at the end of each swimming season. During flushing or service, water may be spilled and could cause damage to the floor or other equipment. A drain valve is to be installed in the INLET plumbing.3.0 ELECTRICALINSTALLATION1. C heck nameplate rating to insure the heatermatches your electrical supply.2. C HECK ELECTRICAL CONNECTIONS TO ALLCOMPONENTS within the heater for tightness.These can become loose during shipment and handling.3. C heck components for any moisture, rust, or dustwhich may have accumulated during shipping, and clean or dry where necessary.All pool heaters covered in this manual have integral thermostats, transformers, contactors and sequencers where required.Wiring diagrams included show internal wiring and required field connections for various models. Consult your local electrical code for proper wire and conduit sizes, and other local requirements.Do not connect the pool heater to, or operate at, a voltage other than the voltage rated on the nameplate. Bring wires of adequate size from a fused disconnect switch or circuit breaker with an ampere rating of 125% of the ampere rating shown on heater nameplate. Refer to Table 1 for wire sizes. Connect power conductors to the power distribution block inside the heater. All other internal connections are completedand tested at the factory.Ground wires must be insulated copper conductor andthe same size as supply wiring, but not less than #12 AWG.Table 1WIRE SIZE: AWGKW240V/1Ø 208V/3Ø 240V/3Ø 480V/3Ø124 8 8 12154 6 8 10183 4 610241 3 4 830 2/0 2 3836 3/01 2 845 250MCM 2/0 1/0 454 350MCM 3/0 2/0357 350MCM 3/0 2/0 3Suggested size for insulated copper conductorwires. Based on 125% correction factor for wirewith 75°C insulation.A. To Connect Pool Heater to Power SupplyThe pool heaters with load ratings over 48 Amps have branch supplemental fusing already installed in the element circuitry; see wiring diagrams. To connect tothe power supply, one needs only to protect the main supply lines, either with a circuit breaker or fused disconnect switch (Figure 1). Suggested wire sizes are shown in Table 1.Figure 1B. Startup Procedure:1. Make sure that the pump is on and that there is atleast 20 GPM flow through the pool heater. Theheating elements will fail prematurely if allowed tooperate with insufficient water flow.2. Check temperature control setting, also, examinewiring for loose connections, etc.3. Turn on power at main disconnect switch.4. Turn on pilot switch on pool heater.If the high temperature manual reset high limit switch shuts off the heater, disconnect power at disconnect switch and determine the cause before resetting.Page 44.0 CONTROL PANELA. INDICATOR LIGHTSThe control has three indicator lights and a lighted ON-OFF rocker switch. The lights are as follows:STATUS LIGHTSLIGHT DESCRIPTION (when Illuminated ) ON-OFF Heater has power to control circuit. RESET High Temperature limit is OK. FLOW Sufficient water flow through heater. ELEMENTHeating elements are powered.B. DIGITAL THERMOSTAT CONTROLFor heaters equipped with a digital thermostat. The digital thermostat control which measures the temperature of the water as it enters the heater has a MENU button, up and down adjustment buttons, and an LED display. The desired water temperature (set point) is controllable between 40°F and 104°F (5°C and 40°C). The set point may differ from the actual water temperature at the pool or spa due to heat loss in the piping.MENU:The MENU button cycles through the three menu items: Measured Water Temperature (default), SET POINT and °F/°C.ADJUSTING THE SET POINT:Press one of the following buttons; MENU,or . The display will momentarily blank and then the current set point will be displayed. Press the or button to change the set point. Hold the button down for rapid temperature changes.The set point will be saved and the display will return to the measured temperature after two seconds of inactivity.OPERATION:In the measured temperature mode, the water temperature in the heater is displayed. The LED corresponding to the current temperature scale will be illuminated. If the heater is calling for heat the HEATING LED will be illuminated.FAHRENHEIT TO CELCIUS:Press the MENU button twice and the current temperature scale will be displayed ( F or C ). Press the or buttons to toggle between F and C.The temperature scale will be saved and the display will return to the measured temperature after two seconds of inactivity.ERROR CODE:The display will read “Err” when it detects a problem with the temperature sensor. This can be caused by a faulty sensor or a loose connection between the sensor and the temperature controller.5.0 MAINTENANCEElement Inspection and Replacement:1. Turn off power at main disconnect switch and turnoff pump.2. Drain pool heater.3. Remove service access panel opposite inlet/outlet.4. Disconnect element wires.5. Remove the four (4) element flange retaining nutsand extract element.6. Installation is the reverse of steps 1 through 5.(Reinstall element with new gasket)When closing down the pool for any length of time, shut off the power at the main disconnect switch and drain the water from the system. Water must not be allowed to freeze in the heater, as this will cause severe damage.Annual Cleaning:Yearly, before winter, the pool heater should be drained and cleaned to remove any scale or sludge. More frequent cleaning may be required if pool water contains sediment or any amount of foreign matter. 1. Turn off heater at main disconnect switch. 2. Open drain valve.3. Permit water to run until it is clear.4. Close valve and restart normally.Page 5T O T A L k W P E R H E A T E R A M P E R A G E A T F U L L L O A DE L E M E N T S P E R H E A T E RF U S E , F -1, S C -60, 60A /480V F U S E , F -5, F N Q -R -1, 1A /600VF U S E , F -6, F N Q -R -1/2, 0.5A /600VT 5, X F M R 480V /240V -50V AC R -7 C O N T A C T O R 3P , 208/240V C O I L R S -2 R O C K E R S W I T C H , L I G H T ED 240VT S -1 H I G H T E M P . L I M I TP L -1, 2 & 4, P I L O T L I G H T , A M B E R 120/240VP L -3, P I L O T L I G H T , A M B E R 480VE L E M E N T G A S K E TF L O W S W I T C H1834717101199136C O M P O N E N T S290189102901631029016305220122002100100016C R -8 C O N T A C T O R 4P , 208/240V C O I L21001300230015212200382029034620290346484400025023000105P A R T N o .12412C E 12415C E 12418C E 12424C P H 12430C P H 12436P H S 12445P H S 12454P H S 12457P H S S I N G L E P H A S E 240V12151836243045545732012C E 32015C E 32018C E 32024C P H 32030C P H 32036P H S 32045P H S 32054P H S 32057P H S T H R E E P H A S E 208V 12151836243045545732412C E 32415C E 32418C E 32424C P H 32430C P H 32436P H S32445P H S 32454P H S 32457P H ST H R E E P H A S E 240V 12151836243045545734812C E 34815C E 34818C E 34824C P H 34830C P H 34836P H S 34845P H S 34854P H S 34857P H S T H R E E P H A S E 480V121518362430455457H E A T E R M O D E L N o .I L L U S T R A T I O N I T E M N o .5164771021281531912252383450426784101126150158303745597489111130137151922293769655544222223222222222222222334433333444444666666666666612121212121210109999222222222222222222222222222222222222111111P O O L H E A T E R P A R T S L I S T -N11111111111114477882255775522772222222221333111222222222111111111222222222222222222444444444442243333333333333333333333333334444P O O L H E A T E R P A R T S L I S T M O D E L S C E , C P H & P H S111111111111111111111111111111111111111111111111111111111111111111111111111222222111111111111111111111111111111111111111111111111111111111111111111111111E L E M E N T , 6 k W , 208V1220006036E L E M E N T , 9 k W , 208V1220006029E L E M E N T , 12 k W , 208V1220006003E L E M E N T , 15 k W , 208V1220006004E L E M E N T , 6 k W , 240V1220006046E L E M E N T , 9 k W , 240V1220006039E L E M E N T , 12 k W , 240V 1220006009E L E M E N T , 15 k W , 240V1220006010E L E M E N T , 6 k W , 480V1220006056E L E M E N T , 9 k W , 480V1220006049E L E M E N T , 12 k W , 480V1220006015E L E M E N T , 15 k W , 480V122000601621122233223121122233223121122233223121122233223122331521005505K -7 S E Q U E N C E T I M E R 1-P O L E111421006010R E L A Y , 30A M P , S P S T , N O111111111111111111111111111111111111T S -3 D I G I T A L P O O L S T A T 822002150Page 7Proper water balance is important to extending the life of your CoatesHeater. While pH control is critical, the control of alkalinity and calciumhardness will protect against scaling and also help to prevent corrosion.ACID ALKALINEHEATERCAN BEDAMAGEDCORROSIVEWATERIDEALRANGEALKALINEWATER0 1 2 3 4 5 6 77.2-7.88 910 11 12 13 14HEATERCAN BEDAMAGED The correct level of sanitizer, pH, total alkalinity and calcium hardness will very, dependingon the type of pool (plaster, fiberglass or vinyl) and the chemical content of the fill water.Water that is out of balance can damage your pool heater and void the warranty. Thisheater is not for use in salt water pools.PROTECTING YOUR COATES HEATERWITH PROPER WATER CHEMISTRYWATER CHEMISTRYPLUMBING CONNECTIONSPage 8HEATER GROUNDSINGLE PHASE 208V –24 & 30kW 240V –24 & 30kWMODEL CPH 1BC2430H1234PL2 "FLOW"J4J3TS3AC ACC NOJ9TEMPISOLATED BUSTB1 FOR REMOTE TEMPERATURE CONTROL (IF USED).FLOW SWITCHCR7GROUNDGROUNDHEATER GROUND SEE INSTRUCTION MANUAL FOR COMPONENT SINGLE PHASE 208V –12, 15 & 18kW 240V –12, 15 & 18kW3.IDENTIFICATION.4.ALL WIRING TO BE 105°C INSULATED, MINIMUM.CONTROL CIRCUIT WIRING; 14 AWG.POWER CIRCUIT WIRING; AS NOTED.B = BLACK R = RED LEGEND;5.W = WHITEHEATING ELEMENTSMODEL CE 6. HEATING ELEMENT QTY/RATING;12kW = 2 @ 6kW15kW = 1 @ 6kW & 1 @ 9kW 18kW = 2 @ 9kW1BC1218G12CR71234PL2 "FLOW"J4J3TS3AC ACC NOJ9TEMPISOLATED Page 9F11234J4AC ACNOJ9HEATER 36 & 45kW 36 & 45kWHEATING ELEMENTS1BC3645G1234J4AC ACNOJ9Page 10PL1 "ELEMENT"1234FLOWPL2 "FLOW"J3TS3ACC NOTEMPISOLATED BUS1234K8J4J3TS3AC ACC NOJ9W RTEMPISOLATED BUSPage 11HEATER GROUND THREE PHASE 208V –36 & 45kW 240V –36 & 45kWHEATING ELEMENTSMODEL PHS 3BC3645G1234J4TS3AC ACNO J91234ACNOPage 12THREE PHASE 12, 15 & 18kWHEATING ELEMENTSMODEL CE 3J1218JTHREE PHASE 208V –54 & 57kW 240V –54 & 57kWHEATING ELEMENTSMODEL PHS 3BC5457JPage 1336kWHEATING ELEMENTS3J36HXF1234FLOWJ4J2AC ACNOJ91234ACNOPage 141234J4AC ACNOJ91234J4TS3AC ACNOJ9Page 15LIMITED WARRANTYThe company extends this limited warranty to the original purchaser of a Coates Electric Pool Heater.Coates warrants the electrical components* and wiring (excluding enclosure, enclosure parts, knobs and accessories) in this new Pool Heater to be free from defects in materials and workmanship for one (1) year from the provable date of purchase, or eighteen (18) months from date of factory shipment, whichever occurs first. Coates further warrants the stainless steel water containment vessel to be free from defects in materials and workmanship for two (2) years from the provable date of purchase or thirty (30) months from the factory shipment, whichever occurs first. Enclosure, enclosure parts, knobs and accessories have no warranty whatsoever.*Exception: Factory installed heating elements are warranted for ninety 90 days from the date of heater installation, or eighteen (18) months from date of factory shipment, whichever occurs first.COATES will repair or replace at its option, defective component parts as explained above, during the warranty period provided such parts are returned to the factory, freight prepaid. Factory authorization MUST BE OBTAINED under this warranty before returning such defective parts.Limited Warranty Does Not Cover1. New products purchased outside the United States of America and Canada.2. Uncrating, unpacking, set-up, installation and / or startup of this unit.3. Adjustments to controls normally operated by consumer, purchaser or installer.4. This limited warranty does not extend to any defect, malfunction or failure caused by, or resulting from improperservice, maintenance or repair, abuse, neglect, accident, corrosion caused by improper water chemistry or byequipment that use salt to create a sanitizer, lack of water, or any other cause beyond the control of CoatesHeater Company, Inc. or to any product where the nameplate shall have been removed, altered, replaced, defaced or rendered illegible.5. This limited warranty is void if the Heater is used in a salt water system or under any extreme or unusualcorrosive condition for which stainless steel metals would not be recommended.6. This limited warranty does not extend to the repair or replacement of defective components except at COATES or aservice facility authorized by COATESIMPLIED WARRANTIES, WHEN APPLICABLE, SHALL COMMENCE UPON THE SAME DATE AS THE EXPRESS WARRANTY PROVIDED ABOVE, AND SHALL, EXCEPT FOR WARRANTIES OF TITLE, EXTEND ONLY FOR THE DURATION OF THE EXPRESS WARRANTY. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU. THE ONLY REMEDY PROVIDED TO YOU UNDER AN APPLICABLE IMPLIED WARRANTY AND THE EXPRESS WARRANTY SHALL BE THE REMEDY PROVIDED UNDER THE EXPRESS WARRANTY, SUBJECT TO THE TERMS AND CONDITIONS CONTAINED THEREIN.COATES SHALL NOT BE LIABLE FOR INCIDENTAL AND CONSEQUENTIAL LOSSES AND DAMAGES, UNDER THE EXPRESS WARRANTY, ANY APPLICABLE IMPLIED WARRANTY, OR CLAIMS FOR NEGLIGENCE, EXCEPT TO THE EXTENT THAT THIS LIMITATION IS FOUND TO BE UNENFORCEABLE UNDER APPLICABLE STATE LAW.SOME STATES DO NOT ALLOW THE EXCLUSION OF LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.HEATER COMPANY, INC.P.O. Box 1750Kent, WA 98035P/N 90007001 1/13。

液体加热器产品使用说明书

液体加热器产品使用说明书

液体加热器产品使用说明书
欢迎使用液体加热器产品。

为了确保您的安全和正常使用,我们提供以下使用说明书:
1. 液体加热器应该放置在平稳的表面上,以保证不会倾斜或移动。

2. 在使用之前,请检查电源线和插头是否损坏。

如果发现任何问题,请勿使用并联系售后服务。

3. 加热器应该与地面接触良好,以防止电击危险。

4. 加热器应该在充分通风的区域使用,不要将其放置在易燃物品附近。

5. 请勿在水中浸泡加热器或喷洒水。

6. 加热器应该定期进行清洁,并确保金属部件没有生锈或腐蚀。

7. 在使用加热器之前,请先将液体加入容器内,然后将加热器插入电源并调节温度。

8. 当加热器达到所需温度时,它将停止加热并自动维持温度。

如果您需要更改温度设置,请先关闭电源。

9. 在加热器工作期间,请勿触摸热表面,以避免烫伤。

10. 不要让儿童或宠物接近加热器,以避免意外伤害。

11. 当您不再使用加热器时,请将其拔下电源并等待其冷却后再进行清洁和存储。

如果您有任何问题或疑问,请随时与我们联系。

谢谢!。

电加热器使用说明书

电加热器使用说明书

安装、使用产品前,请仔细阅读使用说明书RJD-25/1140(660)制氮装置用隔爆兼增安型电加热器使用说明书煤科集团研究院有限公司前言本说明书是使用说明书。

本说明书对于初次使用RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的用户很有必要,对于具有使用经验的用户,也可使其进一步加深理解,这一点也是编者的宗旨。

希望用户仔细阅读本说明书,完全理解后在付诸实践。

另外,设备在正常运转开始后,设备操作员与维修人员须将此说明书就近保管好,以便需要时参阅。

本说明书的主要容包括RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的结构特征与工作原理、技术特征、安装调试使用操作以及维护保养等容。

由于RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的研究与改进在不断进行,因此本说明书的容有可能与购买产品的具体情况有不符之处,如对购买产品或本说明书有疑问,请与下述部门联系:TEL:-56626032警告!先启动制氮机,工作稳定后再启动电加热器1.概述1.1主要用途及使用围●该电加热器专门用于矿用井下移动式制氮装置的配套,安装在矿用井下移动式制氮装置。

用于井底车场、总进风巷和主要进风巷,翻车机硐室,采区进风巷。

●品种、规格●RJD-25/1140(660)1.2执行标准及特征1.2.1 型号的组成及其代表意义R J D -25/1140(660)电压等级额定功率制氮装置用隔爆兼增安加热器1.2.2 执行标准执行标准为Q/SMY2222-2015;GB3836-2010。

1.2.3防爆形式矿用隔爆型“ExdeⅠMb”。

1.3基本参数1.4使用环境条件●隔爆型电控制箱能够在下列环境条件下正常工作:➢环境温度:0~40℃;➢相对湿度:≤95%(25℃时);1.5工作条件●电加热器应安置在矿用井下移动式制氮装置。

工作环境的有害气体、瓦斯、煤尘含量和通风量应符合《煤矿安全规程》的规定,具有完整的供电系统,●额定工作电压:1140/660V(AC)●额定的功率:25KW●额定的工作制:长期工作制●制氮机工作稳定后再启动电加热器!!!1.6安全●电加热器的维护和保养工作必须在断电的情况下才能进行。

水套加热器说明书

水套加热器说明书

水套加热器安装使用说明书广州三业科技有限公司、1 概述本手册基本介绍水套加热器的安装、使用和维护方法,敬请用户详细阅读,以确保设备安全、可靠和耐久使用。

当用户的使用环境有可能低于4℃时,在起动阶段,发动机的润滑油及冷却水有可能凝结成固态,失去润滑或冷却的作用,从而损坏发动机。

水套加热器适用于各种型号的柴油机作油、水的预热,其恒温点为40℃。

(外型图)2. 技术参数2.1 基本参数·工作电压:AC 220V·温控范围:37~43℃·绝缘电阻:≥50MΩ·压力试验:≥0.5MPa·电气强度:1500V/min·电功率:目前有1500W、2000W、2500W、3000W四种规格2.2外形及安装尺寸图1外 形 及 安 装 尺 寸 型 号 功 率AB C E F H QJ-1500 1500W 404 36 60 120 149 430 QJ-2000 2000W 504 36 60 120 149 530 QJ-2500 2500W 554 36 60 120 149 580 QJ-30003000W60436601201496303. 安装使用3.1 管道连接安装时请参照安装系统图(图2 ),使水流方向符合预热器上标明的箭头方向,并且水口是水平向上。

图23.2 电路连接接线时客户应采用工作电压220V ,1.5mm 2软线作引入线,然后打开“出水口”一侧线盒的盖板(如图3),将电源线穿过盖板孔,并从盒内引线头拔出所配的接线插片,用专用压线工具把插片压接在电源线上。

再重新与线盒里的内引线对应插接(黄绿色线为保护接地线),须确保插接牢固,接触良好,如图4。

出口图3相线(火线)零线图43.4 通电使用通电前须确认预热器已牢固地安装在最低水位以下,并确保其内部已排清空气,灌满水,如图5图5SUNYEAR产品保留对产品外观及设计改进和改变的权利,而无需事先通知。

柴暖加热器开关说明书

柴暖加热器开关说明书

柴暖加热器开关说明书一、安全须知1.请确保本机已安装正确,且电源线插头是正确的规格。

2.请确保安装地面是牢固平整的,以防设备倾倒。

3.请确保设备远离易燃材料,如纸张、液体等。

4.请勿在加热器附近堆放物品,以确保空气流通。

5.使用时,请保持加热器周围通风良好,避免局部氧气过度消耗。

6.请勿将孩子和宠物靠近加热器,以防烫伤或其他安全事故。

7.请勿在加热器表面放置其他物品,以确保正常散热。

二、机器特点1.高能效:采用先进的燃烧技术,燃烧效率高,热量利用率更高。

2.安全可靠:设备具备过热保护和倾倒熄火保护功能,确保使用安全。

3.温控调节:可调节不同温度模式,满足个人需求。

4.一键启动:设备易于操作,一键启动,即可享受温暖。

5.低噪音设计:工作过程中噪音低,不会影响休息和睡眠。

三、开关功能说明1.电源开关(ON/OFF):用于启动或关闭加热器。

当开关处于OFF状态时,设备处于关闭状态;当开关处于ON状态时,设备启动工作。

2.温度调节开关:用于调节设备的加热温度。

根据个人需求,可将温控旋钮调至适合的温度位置。

3.速度调节开关:用于调节设备的送风速度。

根据个人需求,可将速度旋钮调至适合的送风速度位置。

4.定时开关:用于设定操作时间。

设备配有定时功能,可以预设开启和关闭时间,方便自动控制。

5.过热保护:设备具备过热保护功能,当设备温度过高时,自动切断供电,确保安全使用。

四、使用方法1.确认设备已正确安装,插好电源线。

2.打开电源开关(ON/OFF),设备开始工作。

3.按需调节温度和风速,旋转相应的旋钮,直至达到满意的状态。

4.如需定时开关机,请设定好时间,确保在设定时间内自动开启或关闭。

5.设备温度过高或长时间未使用时,会自动触发过热保护,此时设备会自动停止工作,等待冷却后再次启动。

五、维护保养1.使用时请保持设备表面清洁,避免积尘影响散热效果。

2.不使用时,请关闭电源开关(ON/OFF),并拔出电源插头。

3.定期清洁设备内部,去除积尘和杂物,以保持设备正常运行。

加热器安装使用说明书

加热器安装使用说明书

液体加热器使用说明书河北南风汽车设备集团有限公司前言感谢您使用南风公司生产的、系列液体加热器产品。

在使用前,请您务必认真阅读使用说明书,它会使您在产品结构、性能、使用和保养等方面得到必要的知识。

正确的使用,适时的保养,将保证加热器使用的可靠性和经济性,延长加热器产品的使用寿命。

液体加热器是与发动机相对独立的采暖设备,即在发动机不启动的情况下,也可以独立达到车厢采暖、除霜的效果。

本系统为全自动控制,具有低温启动,高温停止,重复点火,故障报警停机等功能,具备安全保护装置。

作为客车采暖、除霜设备,它具有热效率高,升温快,污染小,乘坐舒适,无异味,噪音低,不干燥,节约燃油等优点。

液体加热器除具有给车厢采暖、除霜的功能外,还具有给发动机作低温预热启动的功能。

它能自动将发动机内防冻液温度恒定在65℃-80℃之间。

冬季使用本机预热发动机,可显著降低发动机磨损、油耗和大气污染,延长发动机寿命。

对于长途运输单位,它具有良好的使用经济性。

再次感谢您对我们的信任和支持,您对我们产品有什么意见或建议,欢迎来电告之,我们将不胜感激!书中叙述未尽之处以及其他事宜,请您拨打电话:销售部技术部售后服务部传真:更多信息请登录南风公司网站,目录一、产品使用特别注意事项………………………………………………二、控制开关操作方法……………………………………………………三、主要技术参数及工作原理……………………………………………四、使用前的检查事项……………………………………………………五、保养与维护……………………………………………………………六、故障分析与解决方法…………………………………………………七、加热器安装及注意事项………………………………………………附录1、加热器电路接线图附录2、加热器外型安装尺寸图附录3、加热器安装示意图一、产品使用特别注意事项1.在选用循环加热介质时,我公司建议您根据车辆所行驶的最低环境温度选用相应牌号的防冻液。

高压加热器说明书(v1.1版)

高压加热器说明书(v1.1版)
②电接点液位计测量筒,用于输出疏水液位信号,作用:a.为水位显示仪提供液位信号值。b.为切除水位提供水位信号值。c.可输出危急疏水水位信号并为危急疏水电动阀提供开闭信号。
③两相流信号筒输出信号用于两相流疏水阀自动控制水位〔根据设备配置,假如选用电动疏水阀那么通过平衡容器来输出液位信号〕。
高加的给水旁路保护系统以及水位保护定值见高压加热器系统图以及总装图纸。
6〕调整疏水调节阀,使水位控制在正常范围内。
3正常停运
3.1当汽轮机减负荷,抽汽压力降到一定数值,应缓慢关小电动抽汽隔截阀,并控制给水温降率不超过2℃/分,压力继续下降,末级高加压力稍高于除氧器压力时关闭电动抽汽隔截阀和逆止阀。
3.2在操作3.1的同时,应缓慢关闭高加疏水阀和运行排气阀。
手动翻开电磁阀旁路阀门,关闭给水进出口阀,并旋下手轮,高加停顿进水。
石棉密封环为专用密封垫圈,每次拆装后均应更换,该垫圈建议从我公司订购。
2、给水阀活塞,由于长期运行,不断有水流入,可能带入脏物使其密封圈受到磨损,这样会使给水阀动作易卡住或动作缓慢。此时,应翻开活塞去除脏物。密封圈损坏时应予以更换。而假如有脏物进入外活塞上孔,使其堵塞时,就会误动作,使给水阀关闭,此时应去除小孔中脏物。有关阀门的详细说明请见阀门厂提供的说明书和图纸。
6、假如高加疏水系统如选用本公司消费的汽液两相流疏水阀,那么按附件1?两相流疏水调节装置-系统图?以及附件2?两相流疏水调节装置-操作说明?中有关要求进展安装调试。
运行过程中,凝结水的最正确水位应为正常水位,两相流疏水阀的开度应以此要求进展调节。
六、检修
1、高加如需对外壳或管系进展检修,在高加解列退出运行后,将汽侧及管侧的放水阀翻开,将水放干净,卸下水室螺栓,取出四合环、密封座等,沿汽侧切割线割开外壳,吊起管系对其进展维修。

电加热器-使用说明书

电加热器-使用说明书

JR—0.432型电加热器使用说明书目录一.用途、基本参数和结构说明1.用途2.基本参数3.结构概述二、使用与维护说明1.使用说明2.工作时维护三、设备保温一、用途、基本参数和结构说明1.用途本产品用于空分设备的纯化器,系利用电加热发热元件(点加热管),来加热气体(污氮气),用于再生纯化器分子筛。

2.基本参数3.结构概述:加热器发热元件由15根不锈钢外壳的棒状电加热管组成,通过管板,折流板将其固定在加热器中。

每根电加热管的一端分别连接到相应的接线铜排上,铜排上接上380V电源,通过功率控制器来调节气体的出口温度。

气体自上而下通过电加热管而得到加热,为减少热量损失,壳体外须进行绝热保温。

本电加热器具有结构简单、使用方便、易于维护,使用寿命长,安全可靠等优点。

更换电加热管,将顶部保护罩拆开,拆去电热管连接软电线,松去电热管压紧螺母,便可更换损坏的电加热管。

二、使用与维护说明1.使用说明:(1)工作前先检查加热器是否漏气,特别是接线柱部分,如有漏气先消除后再使用。

(2)使用检查接地装置是否可靠(3)使用前对电热管进行绝缘检查,其对地绝缘电阻﹤1MΩ,否则将电热管在150~200℃左右烘箱内干燥7~8小时,使其绝缘达到要求后,才能使用。

(3)接线后,将接线端用胶布或水玻璃等将接线端封好,以保护接线端不易氧化。

(4)使用前检查安全膜是否良好。

2.工作时维护:(1)本加热器必须先通入气源,在气量达到要求,流速稳定后才可通电,决不可在未通气或气量极少的情况下,开启加热器,以免因电加热管过热而损坏。

在使用过程中如突然停气,应立即切断电源。

(2)工作中经常检查电热管使用情况,接线是否良好、绝缘是否达到要求。

(3)工作中定期清除灰尘及氧化皮等杂物。

(4)经常检查安全膜是否处于完好状态。

(5)按加热要求控制出口温度及通断电操作。

(6)定期检查、校正温度及测量控制仪表。

(7)经常检查保温层完好状态。

三.设备保温本设备在用户现场安装完毕,试压合格后,对设备及管道进行保温。

加热器使用说明范文

加热器使用说明范文

加热器使用说明范文一、产品概述加热器是一种电器,能够将电能转化为热能,通过加热空气或水来提供温暖。

在冬季或寒冷的环境中使用加热器可以提高室内温度,提供舒适的生活条件。

二、安全须知1.在使用加热器之前,请确保插头和插座没有损坏,插座为接地插座。

2.请确保加热器与其他物体之间保持至少50cm的距离,以防止火灾。

3.加热器应放置于平稳的地面上,确保加热过程中不会倾倒。

4.使用加热器时,请勿将其放置在潮湿的环境中,以避免触电危险。

5.使用加热器时,请勿在室内放置易燃物品。

6.当加热器启动后,请确保周围没有易燃物品,以避免火灾。

7.在使用加热器时,请勿用湿手触摸或操作加热器,以避免触电。

三、使用方法1.将加热器放置在所需加热的空间中,确保插头插入接地插座。

2.调节加热器的温度和风力档位,可以根据实际需求选择合适的温度和风力。

可以根据加热范围选择合适的风力档位。

3.启动加热器后,请等待片刻以使其达到工作温度。

4.使用加热器时,请确保房间的门窗关闭,以防止冷空气进入并减少热能的损耗。

5.当不再需要加热时,请关闭加热器并将插头拔出插座。

四、维护和保养1.在加热器使用之前,请确保清洁加热器外壳和进风口。

积灰和尘埃会影响加热效果并增加火灾的风险。

2.请定期清洁加热器的过滤网,以确保空气通畅且不受阻塞。

3.使用时请避免在加热器上放置物体,以免影响散热和加热效果。

五、故障处理1.加热器无法启动:请检查插头是否插入接地插座,并确保电源正常。

2.加热器发出异常响声:请检查加热器是否处于平稳的位置,并确保没有物体卡在加热器内部。

3.加热效果不佳:请检查加热器的过滤网是否需要清洁,并确保空气通畅。

六、注意事项1.请勿将加热器使用于婴儿房间或者由婴儿独自使用的地方。

2.请勿在加热器上晾晒湿衣物,以免触电或导致火灾。

3.请勿在加热器附近使用可燃气体或者易燃喷雾剂。

4.请勿私自拆卸加热器进行清洁,以免触电或者损坏设备。

5.请勿将加热器放置在进风口朝墙的位置,避免影响加热效果。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

液体加热器使用说明书河北南风汽车设备集团有限公司前言感谢您使用南风公司生产的、系列液体加热器产品。

在使用前,请您务必认真阅读使用说明书,它会使您在产品结构、性能、使用和保养等方面得到必要的知识。

正确的使用,适时的保养,将保证加热器使用的可靠性和经济性,延长加热器产品的使用寿命。

液体加热器是与发动机相对独立的采暖设备,即在发动机不启动的情况下,也可以独立达到车厢采暖、除霜的效果。

本系统为全自动控制,具有低温启动,高温停止,重复点火,故障报警停机等功能,具备安全保护装置。

作为客车采暖、除霜设备,它具有热效率高,升温快,污染小,乘坐舒适,无异味,噪音低,不干燥,节约燃油等优点。

液体加热器除具有给车厢采暖、除霜的功能外,还具有给发动机作低温预热启动的功能。

它能自动将发动机内防冻液温度恒定在65℃-80℃之间。

冬季使用本机预热发动机,可显著降低发动机磨损、油耗和大气污染,延长发动机寿命。

对于长途运输单位,它具有良好的使用经济性。

再次感谢您对我们的信任和支持,您对我们产品有什么意见或建议,欢迎来电告之,我们将不胜感激!书中叙述未尽之处以及其他事宜,请您拨打电话:销售部技术部售后服务部传真:更多信息请登录南风公司网站,目录一、产品使用特别注意事项………………………………………………二、控制开关操作方法……………………………………………………三、主要技术参数及工作原理……………………………………………四、使用前的检查事项……………………………………………………五、保养与维护……………………………………………………………六、故障分析与解决方法…………………………………………………七、加热器安装及注意事项………………………………………………附录1、加热器电路接线图附录2、加热器外型安装尺寸图附录3、加热器安装示意图一、产品使用特别注意事项1.在选用循环加热介质时,我公司建议您根据车辆所行驶的最低环境温度选用相应牌号的防冻液。

2.本机只能使用柴油作燃料,禁止使用汽油。

用户需根据外界环境温度,使用适当牌号的轻柴油。

3.加热器使用前一定要将管路阀门打开,保证循环管路中注满防冻液,否则水泵干磨产生高温,将导致水封部件损坏。

4.加热器助燃进风管、排气管及滴油管应伸出舱外,并保持通畅,避免泥水飞溅,造成堵塞。

5.加热器应防止水淋或泥浆溅入,以防导致电气故障。

用户在布置加热器线束时,应确保其远离车辆及加热器热源(如,排气管);同时,采用密封胶或其它方式将各接插件密封,不受泥水飞溅。

线束在穿过车厢行李舱隔板时,一定要用橡胶圈保护,并将线束固定牢靠,防止震动、磨损。

6.加热器主机应有独立舱体空间,请保证舱体内清洁,周围严禁放置易燃杂物。

7.建议您从客车主油箱取油,避免在加热器舱体内安装加热器附油箱。

如安装加热器附油箱,您应注意:油箱、油管应尽量远离发动机排气管和加热器排气管,减少发热部件对油箱、油管热辐射,避免发生危险。

(加热器主机固定底板或支架严禁采用易燃材料)8.禁止在我公司生产的加热器上擅自更换非我公司产品使用的零部件及电器接插件。

(否则不属于保修范围)9.关闭加热器时,控制开关燃烧指示灯熄灭前禁止关闭汽车总电源(即严禁利用车辆总电源开关关闭加热器),以防止主机内过热损坏。

本机使用环境为:1、使用温度:≤-40℃2、储藏温度: -55℃至 +125℃3、海拔:≤3000m4、额定电压: 12V、24V5、燃料:柴油(注意温度牌号)6、本机对路面条件无特殊要求二、控制开关操作方法1、自然散热型开关操作方法1)将电源开关K2(绿色)打开,电源指示灯亮,水泵工作,此操作可实现利用发动机余热进行车厢内取暖及司机前挡风玻璃除霜。

2)需要加热时,将加热器开关K1(红色)打开,预热指示灯亮,供油4秒钟,4秒钟后,预热60秒,60秒后,加热器开始燃烧,1分钟左右预热指示灯熄灭,燃烧指示灯亮,加热器进入正常工作状态。

正常工作时,控制电路及加热器水温传感器会将加热器内循环液体温度自动恒定在65℃-80℃之间(即加热器内水温在65℃时开始加热,达到80℃时自动停机)。

4)停止加热。

将加热器开关K1(红色)关闭,大约2-3分钟后,燃烧指示灯熄灭。

关闭加热器时,控制开关燃烧指示灯熄灭前,禁止关闭汽车总电源(即严禁利用车辆总电源开关关闭加热器),以防止主机内过热损坏。

5)停止水泵循环。

将水泵开关(绿色)关闭,水泵停止工作。

2、强制散热型开关操作方法(一)强制开关1)1)将加热器开关K1打开第一档,水泵工作,此操作可实现利用发动机余热进行车厢内取暖及司机前挡风玻璃除霜。

将加热器开关K1打开第二档,水泵工作,同时预热指示灯亮( 红色),供油4秒钟,4秒钟后,预热60秒,60秒后,加热器开始燃烧,1分钟左右预热指示灯熄灭,燃烧指示灯亮,这时加热器进入燃烧状态, 绿灯亮, 红灯熄灭。

正常工作时,控制电路及加热器水温传感器会将加热器内循环液体温度自动恒定在65℃-80℃之间(即加热器内水温在65℃时开始加热,达到80℃时自动停机)2)停止加热。

将加热器开关K1关闭,水泵停止工作,大约2-3分钟后,燃烧指示灯熄灭。

关闭加热器时,控制开关燃烧指示灯熄灭前,禁止关闭汽车总电源(即严禁利用车辆总电源开关关闭加热器),以防止主机内过热损坏。

3、11型数字显示自动恒温控制开关三、主要参数及工作原理*主要规格型号、技术参数及适用范围一览表:2、工作原理:加热器由燃烧系统、水套、循环水泵和控制系统四部份组成。

燃烧系统包括燃烧器、燃烧室(8)、点火塞(6)等组成,其中燃烧器由直流电机(3)、助燃风轮(4)、雾化器(12)、油泵(2)等组成。

油泵在电机带动下,吸入的燃油经输油管送到雾化器(12),靠离心力作用被高速飞散后,与助燃风扇吸入的空气在燃烧室(7)内混合,形成雾状,被点火塞(6)点燃,在续燃烧室(8)内充分燃烧后,燃气被热交换器体后端的火焰反射板折返180度,流经热交换器内壁的热传导片,通过热传导片把大部分热量传递给水套夹层中的水(防冻液)。

液体在管路中靠循环泵强制排出,经管道进入车内布置的自然散热片或强制散热器水箱,再与车内空气进行热交换,达到加热器取暖的目的。

燃烧废气由排气管(11)排出。

四、使用前的检查事项及系统调试1、使用加热器之前,须仔细检查,系统主机电路连接是否正确,油箱燃油是否充足,电瓶电压是否正常、循环系统内液体介质是否充满,循环及油路接头处是否密封良好。

(注:本机地线搭铁)2、加热器水平放置,固定牢靠。

电器件部位应面向加热器舱体外,利于用户对加热器进行保养、维修。

同时,应保证加热器助燃空气进气充足,避免加热器受泥水飞溅,防止燃烧废气吸入进风管。

3、加热器的滴油管、排气管均应伸出加热器固定底板,保证初期未完全燃烧的残油及烟气排至加热器舱体以外。

加热器燃烧废气须直接排出车外,绝不允许将排废产生的热量再引到其他需加热部位。

4、输油管从主油箱取油,须单走一路,不可与车内其他设备油管混接。

油管采用Ф5×1 的铜管或亚大油管,接头采用M12×1.25标准锥形接头,油管连接牢固,不能漏气,油箱燃油液面与加热器中心高度差在±300范围以内。

5、加热器滤油电磁阀进油接头与油箱距离(即油管长度)应在7米以内。

第一次使用加热器时,油箱燃油不能一次性完全吸入油泵,油泵吸油时间较正常启动吸油时间略长,请您耐心等候。

大约在3至4分钟后,油泵吸油即可进入正常取油状态。

如果观察输油管还未正常取油,可关闭加热器,再重新启动,一般油泵第二次工作,即可完全取油正常,加热器完成点火、燃烧过程。

6、油管须分段固定、保护,避免行车过程中抖动、磨损,造成取油不正常现象。

7、加热器主机连接的各管路系统,须保证通畅,水箱加水口位于最高处,加热器主机(及水泵)应位于整个循环系统的最下方,以利于系统的循环。

暖气水管避免折死弯,管路系统可采用铜管、橡胶管及其他附件相结合连接。

管道耐压一定大于6kg2。

8、加热器使用之前,必须打开管路阀门,避免加热器机体过热。

注意:当您第一次使用加热器系统或重新更换、加注防冻液时,必须先打开加热器放气阀(在加热器进水管上)及其他放气阀,待运转发动机后(踩油门),直至放气阀尤其是加热器放气阀无气体冒出时,关闭放气阀,打开水泵开关,继续加注,反复1至2次上述操作,直至管路循环系统内无气体堵塞,充满防冻液为止。

五、保养与维护在加热器取暖的季节过后,应将加热器主机取下进行清洗、维护和检修。

通常在一个取暖季节内不用大修,如发现热效率明显下降,点火塞不易点火或发生其他故障应及时查找原因排除。

1、加热器运转一段时间后(须根据用户使用情况),应拧下点火塞清理积炭,如点火塞丝烧断,应拆下更换新的点火塞。

2、如果积炭太多,引起热效率降低时,应清理水套内壁散热片及燃烧室内的积炭。

3、如果您发现加热器主机进气管、排气管和滴油管被泥土堵塞时,请及时清理、疏通。

4、保证油箱、油管及滤油电磁阀油杯清洁,防止污物堵塞油路。

5、加热器循环系统中应使用与外界环境温度相适应的防冻液作为循环加热介质。

6、加热器水泵应根据用户使用情况,定期检查,如果发现起密封作用的水封部件漏水,或水泵启动运转困难等故障,应及时检修。

7、加热器主机上的自动控制盒、滤油电磁阀及其他电器元件均按一般低压电器维护方法进行维护,自动控制盒各性能参数在出厂前均经厂家认真调试,用户切勿擅自改动。

8、加热器所使用的主电机,正常情况下,使用5000小时不需维修,如因使用时间过长或其他原因造成工作不正常时,应予以检修,检查碳刷磨损或轴承润滑情况,必要时请您添加润滑脂或更换碳刷。

9、在温暖季节不使用加热器期间,请定期启动4-5次,每次运行约5分钟,确保加热器在下次使用时运转正常。

10.加热器在更换柴油牌号时应将吸油管中的旧牌号燃油燃尽,再进行燃油更换。

六、故障分析与解决方法加热器在工作中如果发生故障,请您按以下内容进行分析、检查:七、液体加热器安装及注意事项在选择了产品型号后,整个加热器的安装就显得尤为重要,因为安装的好坏直接决定了暖气系统的使用效果。

加热器安装时应做到以下几点:1、加热器水平放置,固定牢靠。

加热器要拆装方便,电器盒方向应向外(如图7),便于检查和保养,并留有维修空间。

应将加热器布置在行李舱中,环境温度不能太高。

注意:加热器底部应固定在金属结构上,绝对不可固定在木地板和竹地板上。

(图7)2、加热器进气要充足,加热器舱侧壁上开总面积不小于1002的百叶窗(如图8),并防止燃烧废气吸入进风管。

排气管应排气通畅,直接接至加热器舱外,不允许将排放产生的热量在引到其他需加热部位,或将其排气管加长排放。

3、加热器的油管最好和主油箱连接,输油管采用Φ5×1的铜管或亚大油管,,接头采用M12×1.25标准锥形接头,油管连接牢固,不能漏气,油箱液面与加热器中心高度差±300以内。

相关文档
最新文档
