第六章plc顺序设计法
合集下载
电气控制与PLC应用 第六章 基本指令
（a）梯形图 图6-13
（b）指令表程序图
LDP、ANDP、ORP指令的用法
一、FX3U/FX3UC系列PLC的基本逻辑指令 6、边沿检测指令(LDP/LDF、ANDP/ANDF、 ORP/ORF)
（a）梯形图 图6-14
（b）指令表程序图
LDF、ANDF、ORF指令的用法
一、FX3U/FX3UC系列PLC的基本逻辑指令 7、置位与复位指令(SET/RST)
Y21
MCR MC N0 X11 X12
N0
N0 M30 Y30
Y31
MCR
N0
图6-28
MC/MCR指令的用法
一、FX3U/FX3UC系列PLC的基本逻辑指令
10、主控指令(MC/MCR)
X40 MC N0 M40 [A] N0 M40 N0级 当X40为ON时， 母线[B]为带电状态 指定最低的嵌套级为主控置位起点
（a）梯形图
（b）指令表程序图
图6-19 PLS/PLF指令的用法
X5 M5 X5 PLS M5 M5 (a)LDP指令 (b)PLS指令 (c)时序图 X5 一个扫描周期
图6-20 PLS与LDP指令比较
一、FX3U/FX3UC系列PLC的基本逻辑指令 8、 脉冲微分输出指令(PLS/PLF)
X0 M11 M10 X0 一个扫描周期 X0 M11 M10 M11 (a)用OUT指令 (b)与图(a)对应的时序 (c)用PLS指令 X0 PLS M10
一、FX3U/FX3UC系列PLC的基本逻辑指令 4、触点并联连接指令(OR/ORI)
（a）梯形图
（b）指令表程序图
图6-9 OR指令的用法
（a）梯形图
（b）指令表程序图
西门子S7-200 SMART PLC原理及应用教程课件第六章
3)动力头快进到工进位置时，输入信号I0.1有效；指令“SCRT SO.2"对应的状态继电器 SO.2的状态由“0”变为“1”，操作系统使状态继电器SO.1的状态由“1”变为“0”，快进活动步 变为静止步，状态继电器SO.1对应的SCR段程序不再被执行。系统从快进步转换到T进步，
输出信号QO.O变为OFF，QO．1变为ON，动力头工进。 4)动力头工进到位后，输入信号10.2有效；指令“SCRTSO.3"对应的状态继电器SO.3的状
5)动力头快退返回原位后，输入信号IO．O有效；指令“SCRT SO.O’’对应的状态继电器 SO．O的状态由“0”变为“1”，操作系统使状态继电器SO.4的状态由“1”变为“0”，动力头快 退步由活动步变为静止步，状态继电器SO．4对应的S（、R段程序不再被执行，输出信号
Q0.2变为OFF，动力头停止运行。系统从快退步转换到初始步，在原位等待起动信号。
表6-1 S7-200 PLC顺序控制指令
第三节 顺序控制的梯形图编程方法
使用S7-200 Smart系列PLC顺序流程指令需要注意以下几点。 1）顺序控制指令仅对状态继电器S有效，S也具有一般继电器的功能，对它还 可使用与其他继电器一样的指令。 2）SCR段程序（LSCR至SCRE之间的程序）能否执行，取决于该段程序对应的 态器S是否被置位。另外，当前程序SCRE（结束）与下一个程序LSCR（开始） 之间程序不影响下一个SCR程序的执行。 3）同一个状态器S不能用在不同的程序中，如主程序中用了S0.2，在子程序 中不能再使用它。 4）SCR段程序中不能使用跳转指令JMP和LBL，即不允许使用跳转指令跳人、 到ISCR程序或在SCR程序内部跳转。 5）SCR段程序中不能使用FOR.NEXT和END指令。 6）在使用SCRT指令实现程序转移后，前SCR段程序变为非活动步程序，该程 序的元件会自动复位，如果希望转移后某元件能继续输出，可对该元件使用 置位或复位指令在非活动步程序中，PLC通电常ON触点SMO.O也处于断开状 态。
第6章S7-200PLC顺序控制程序设计方法.
08:09:56
天津职业技术师大自动化学院
第6章 S7-200PLC顺序控制程序设计方法
08:09:56
Байду номын сангаас
天津职业技术师大自动化学院
第6章 S7-200PLC顺序控制程序设计方法
初始步
转移条件
工作步
08:09:56
天津职业技术师大自动化学院
第6章 S7-200PLC顺序控制程序设计方法
三个电机顺序启停 的控制程序
手动启动按钮i00泵p1接触器q001号容器满i01泵p2接触器q011号容器空i02泵p3接触器q022号容器满i03泵p4接触器q032号容器空i04泵p5接触器q043号容器满i05泵p6接触器q053号容器空i06加热器接触器q064号容器满i07搅拌器接触器q074号容器空i10温度传感器i1109
08:09:56
天津职业技术师大自动化学院
第6章 S7-200PLC顺序控制程序设计方法
6.1.2 步（状态）与动作
顺序控制设计法的最基本思想：
将系统的一个工作周期划分为若干个顺序相连的阶段，这些阶 段称为步，并用编程元件来代表各步。步是根据输出量的状态来划 分的，在任何一步之内，各输出量的ON/OFF状态不变，但相邻两 步输出量总的状态是不同的。步的划分使代表各步的编程元件的状 态与各输出量的状态之间有着极为简单的逻辑关系。
转换条件控制代表各步的编程元件，让它们的状态按一定的控 制顺序变化，然后用代表各步的编程元件去控制PLC的各输出。
步用方框表示，并用辅助存储器的编号作为步的顺序编号。
08:09:56
天津职业技术师大自动化学院
第6章 S7-200PLC顺序控制程序设计方法
图5-11 波形图
第六章 PLC控制程序的设计
（2）使所有由有向线段与相应转换符号相连的 前级步都变成不活动步。
3．设计顺序功能图时应该注意的问题 （1）两个步之间必须有转换条件。如果没有， 则应该将这两步合为一步处理。
（2）两个转换不能直接相连，必须用一个步将 它们分隔开。
（3）从生产实际考虑，顺序功能图必须设置初 始步。
（4）顺序功能图应该是一个或两个由方框和有 向线段组成的闭环，也就是说在顺序功能图中不能
4．动作（或命令） 可以将一个控制系统划分为被控系统和施控系 统。对于被控系统，在某一步中要完成某些“动作” （action）。对于施控系统，在某一步则要向被控系 统发出某些“命令”（command）。
为了叙述方便，将命令或动作统称为动作，它 实质是指步对应的工作内容。动作用矩形框或中括 号上方的文字或符号表示，该中括号与相应的步的 矩形框通过短线相连。
有“到此为止”的死胡同。
（5）要想能够正确地按顺序运行顺序功能图程 序，必须用适当的方式将初始步置为活动步。一般
用特殊存储器SM0.1的动合触点作为转换条件，将初 始步置为活动步。
（6）在个人计算机上使用支持SFC的编程软件 进行编程时，顺序功能图可以自动生成梯形图或指
令表。
三、顺序功能图设计法与经验设计法的比较
10．电动机“顺序启动，逆序停车”控制系统设计
（1）控制要求 现有三台电动机M1、M2、M3，要求启动顺序 为：先启动M1，经过8s后启动M2，再经过9s后启动 M3；停车时要求：先停M3，经过9s后再停M2，再 经8s后停M1。
（2）分析控制过程 根据上述控制要求的描述，本程序需要设置四 个定时器，此处选用T50～T53。 T50计时起点为启动信ห้องสมุดไป่ตู้I0.0 T52计时起点为停止信号I0.1。 T53计时时间到后，复位两个辅助继电器，辅助 继电器的OFF会使T50～T53的位为OFF，致使 Q0.0～Q0.2全部OFF。
3．设计顺序功能图时应该注意的问题 （1）两个步之间必须有转换条件。如果没有， 则应该将这两步合为一步处理。
（2）两个转换不能直接相连，必须用一个步将 它们分隔开。
（3）从生产实际考虑，顺序功能图必须设置初 始步。
（4）顺序功能图应该是一个或两个由方框和有 向线段组成的闭环，也就是说在顺序功能图中不能
4．动作（或命令） 可以将一个控制系统划分为被控系统和施控系 统。对于被控系统，在某一步中要完成某些“动作” （action）。对于施控系统，在某一步则要向被控系 统发出某些“命令”（command）。
为了叙述方便，将命令或动作统称为动作，它 实质是指步对应的工作内容。动作用矩形框或中括 号上方的文字或符号表示，该中括号与相应的步的 矩形框通过短线相连。
有“到此为止”的死胡同。
（5）要想能够正确地按顺序运行顺序功能图程 序，必须用适当的方式将初始步置为活动步。一般
用特殊存储器SM0.1的动合触点作为转换条件，将初 始步置为活动步。
（6）在个人计算机上使用支持SFC的编程软件 进行编程时，顺序功能图可以自动生成梯形图或指
令表。
三、顺序功能图设计法与经验设计法的比较
10．电动机“顺序启动，逆序停车”控制系统设计
（1）控制要求 现有三台电动机M1、M2、M3，要求启动顺序 为：先启动M1，经过8s后启动M2，再经过9s后启动 M3；停车时要求：先停M3，经过9s后再停M2，再 经8s后停M1。
（2）分析控制过程 根据上述控制要求的描述，本程序需要设置四 个定时器，此处选用T50～T53。 T50计时起点为启动信ห้องสมุดไป่ตู้I0.0 T52计时起点为停止信号I0.1。 T53计时时间到后，复位两个辅助继电器，辅助 继电器的OFF会使T50～T53的位为OFF，致使 Q0.0～Q0.2全部OFF。
PLC编程与应用第2版习题答案第6章 程序设计
第六章 程序设计
1、简述划分步的原则
2、简述PLC 编程应遵循的基本原则
3、请画出以下梯形图的顺序功能图。
4、请写出以下顺序功能图对应的梯形图。
I0.3
M0.0
M0.1
M0.2
M0.3
Q0.0 Q0.1
Q0.1 Q0.2 SM0.1
I0.0
I0.1
I0.2
5、在顺序功能图中，转换实现的条件是什么？
6、画出以下波形图对应的顺序功能图。
7、以下是电动机的延时启停程序：按下瞬时启动按钮I0.0，延时5秒后电动机Q4.0启动，按下瞬时停止按钮，延时10秒后电动机Q4.0停止。
请画出梯形图对应的顺序功能图。
8、S7-1200中数据块有哪些类型，其主要区别是什么？
9、S7-1200有哪些编程方法，其主要区别是什么？
10、为什么要在程序中使用临时变量？
11、请简述结构化编程的优点。
12、请简述FB和FC的区别。
13、CPU开始运行的时候，首先执行的是什么程序？我们应该在哪个程序块中为变量做初始化。

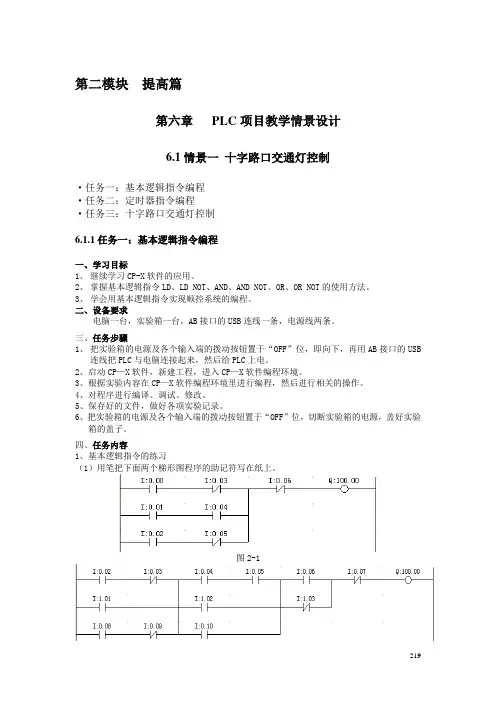

第六章 PLC项目教学情景设计
第二模块提高篇第六章PLC项目教学情景设计6.1情景一十字路口交通灯控制·任务一：基本逻辑指令编程·任务二：定时器指令编程·任务三：十字路口交通灯控制6.1.1任务一：基本逻辑指令编程一、学习目标1、继续学习CP-X软件的应用。
2、掌握基本逻辑指令LD、LD NOT、AND、AND NOT、OR、OR NOT的使用方法。
3、学会用基本逻辑指令实现顺控系统的编程。
二、设备要求电脑一台，实验箱一台，AB接口的USB连线一条，电源线两条。
三、任务步骤1、把实验箱的电源及各个输入端的拨动按钮置于“OFF”位，即向下，再用AB接口的USB连线把PLC与电脑连接起来，然后给PLC上电。
2、启动CP—X软件，新建工程，进入CP—X软件编程环境。
3、根据实验内容在CP—X软件编程环境里进行编程，然后进行相关的操作。
4、对程序进行编译、调试、修改。
5、保存好的文件，做好各项实验记录。
6、把实验箱的电源及各个输入端的拨动按钮置于“OFF”位，切断实验箱的电源，盖好实验箱的盖子。
四、任务内容1、基本逻辑指令的练习（1）用笔把下面两个梯形图程序的助记符写在纸上。
2-1图219图6-1（2）把以上的两个梯形图分别在CP-X里编辑出来。
在编辑时要注意如何插入一列、一行，如何插入一条等操作。
同时要学会一些相关的设置，用鼠标点击菜单里的工具→选项，弹出如下的设置窗口。
图6-2 PLC程序设置选项卡（3）梯形图编辑完毕后，分别查看它们的助记符程序，对比看看你写的是否正确。
查看助符的办法是用鼠标点击“查看”工具栏上的“查看记忆”即可，如下图所示。
图6-3 PLC程序查看工具栏（4）把其中的一个梯形图下载PLC中，并运行监视程序的运行状态。
（5）模拟在线工作，对比在线工作，看看它们有什么异同2、基本逻辑指令的应用（1）自锁（保持）自锁梯形图程序如下图所示，输入点0.00为点动输入。
请同学们先分析一下，然后运行该程序，观察自锁的作用。
第六章顺序控制法及顺序功能图
使用置位复位指令的顺序控制梯形图编程方法以转换为中心的编程方法中将该转换所有前级步对应的存储器位的常开触点与转换对应的触点或电路串联该串联电路即为起保停电路中的起动电路用它作为使所有后续步对应的存储指令和使所有前级步对应的存储器复位用r指令条件
第六章 顺序控制法及顺序功能图
第一节 顺序控制编程的初步认识 起保停电路的设计方法 以转换为中心的设计方法
四、 顺序功能图的基本结构 1.单序列 由一系列的相继激活的步组 成，每一步的后面仅有一个转换， 每一个转换的后面只有一个步。
图6-6 a)单序列
分支
转换条件， 在水平线 内侧
2. 选择序列 选择序列的开始称为分支，转换符号 只能标在水平连线之下。 选择序列的结束称为合并，转换符号 只能标在水平连线之上。 一般只允许同时选择一个序列。 分支
1、单序列编程 某工作台旋转运动的示意图6-8所示。工作台在初始状态时停在 限位开关I0.1处，I0.1为1状态。按下起动按钮I0.0，工作台正转， 旋转到限位开关I0.2处改为反转，返回到限位开关I0.1处又改为正 转，旋转到限位开关I0.3处又改为反转，回到初始点时停止工作。
2、 选择序列与并行序列的编程方法 、 2-17
合并
3.并行序列 转换条件，在 并行序列的开始称为分支，转换 水平线外侧 符号只能标在水平连线之上。 并行序列的结束称为合并，转换 符号只能标在水平连线之下。 当转换条件实现，几个序列同时 合并 激活，当几个序列最后步都处于 激活状态，且转移条件实现，转 入合并。 图6-6c)并行序列
循环结构用于一个顺序过程的多次 或往复执行。功能图画法如图补 所 或往复执行。功能图画法如图补8-6所 示，这种结构可看作是选择性分支 结构的一种特殊情况。 结构的一种特殊情况。
第六章 顺序控制法及顺序功能图
第一节 顺序控制编程的初步认识 起保停电路的设计方法 以转换为中心的设计方法
四、 顺序功能图的基本结构 1.单序列 由一系列的相继激活的步组 成，每一步的后面仅有一个转换， 每一个转换的后面只有一个步。
图6-6 a)单序列
分支
转换条件， 在水平线 内侧
2. 选择序列 选择序列的开始称为分支，转换符号 只能标在水平连线之下。 选择序列的结束称为合并，转换符号 只能标在水平连线之上。 一般只允许同时选择一个序列。 分支
1、单序列编程 某工作台旋转运动的示意图6-8所示。工作台在初始状态时停在 限位开关I0.1处，I0.1为1状态。按下起动按钮I0.0，工作台正转， 旋转到限位开关I0.2处改为反转，返回到限位开关I0.1处又改为正 转，旋转到限位开关I0.3处又改为反转，回到初始点时停止工作。
2、 选择序列与并行序列的编程方法 、 2-17
合并
3.并行序列 转换条件，在 并行序列的开始称为分支，转换 水平线外侧 符号只能标在水平连线之上。 并行序列的结束称为合并，转换 符号只能标在水平连线之下。 当转换条件实现，几个序列同时 合并 激活，当几个序列最后步都处于 激活状态，且转移条件实现，转 入合并。 图6-6c)并行序列
循环结构用于一个顺序过程的多次 或往复执行。功能图画法如图补 所 或往复执行。功能图画法如图补8-6所 示，这种结构可看作是选择性分支 结构的一种特殊情况。 结构的一种特殊情况。
电气控制与PLC应用技术(中国电力出版,崔继仁)PPT 第6章 顺序控制指令
PLC的输入/输出地址分配如表所示。
输入/输出地址分配 编程元件 元件地址 10.0 数字量输入 DC24V 10.1 Q0.0 数字量输出 DC24V Q0.1 Q0.2 符号 Start Stop KM1 KM2 KM3 传感器/执行器 常开按钮 常开按钮 接触器，“1”有效 接触器，“1”有效 接触器，“1”有效 说明 启动按钮 停止按钮 控制电机M1 控制电机M2 控制电机M3
人 行 道 交 通 灯 时 序
车道时序
Q0.2
Q0.1
Q0.0
Q0.2
I0.0 I0.1
人行道时序
30s
10s
5s
20s
5s
5s
Q0.3
Q0.4
Q0.3
功能图
自助行人过街信号灯的设计 控制要求： （1）初始状态，车道绿灯亮，人 行道红灯亮； （2）若没有按下过街按钮，车道 绿灯以50秒为周期连续常亮； （3）若有人按下过街按钮，车道 绿灯保持最后一个50秒周期常亮， 周期结束后，车道红灯亮，人行道 绿灯亮，人行道绿灯保持25秒后， 车道绿灯亮，人行道红灯亮。
I0.0
M1 5s M2 10s M3
S0.1
S0.3
S0.5
I0.1
M3 10s M2 5s M1
S0.6
S0.7
S1.0
图6-9 电动机顺序启动/逆序停止控制示意图
该控制系统的功能图如图6-10所示。
图6-10 电动机顺序启动/逆序停止顺序功能图
第三节
顺序控制指令应用举例
当I0.0=1或I0.1=1时， 车道Q0.2=1保持，人 行道Q0.3=1保持； 30s后， Q0.2=0,Q0.1=1； 10s后， Q0.1=0,Q0.0=1； 5s后， Q0.3=0,Q0.4=1； 20s后， 绿灯闪烁（Q0.4=0、 1交替）； 5s后， Q0.2=1,Q0.3=1
施耐德PLCTwidoPLC可编程控制器第六章、指令
第六章、指令6-1 布尔指令6-2 标准功能块6-2-1 定时器功能块6-2-2 计数器功能块6-2-3 移位寄存器功能模块(%SBRi)6-2-4 步进计数器功能模块(%SCi)6-3 数字处理指令6-3-1 赋值指令6-3-2 比较指令6-3-3 算术指令6-3-4 逻辑指令6-3-5 移位指令6-3-6 转换指令6-3-7 单/双字转换指令6-3-8 浮点算术指令6-3-9 三角指令6-3-10 转换指令6-3-11 整数转换指<-> 浮点6-3-12 表求和功能6-3-13 表比较指令6-3-14 表查找指令6-3-15 表最大值和最小值查找功能6-3-16 表中某个值的出现次数6-3-17 表循环移动功能6-3-18 表排序功能6-4 程序控制指令6-4-1 END指令6-4-2 跳转指令6-4-3 子程序指令6-5 专用功能块6-5-1 LIFO/FIFO寄存器功能模块(%Ri) 6-5-2 脉宽调制功能模块(%PWM)6-5-3 脉冲发生器输出功能模块（%PLS）6-5-4 磁鼓控制器功能模块(%DR)6-5-5 高速计数6-5-6 超高速计数器功能模块(%VFC)6-5-7 调度模块6-6 通讯指令6-6-1 信息发送/接收6-6-2 数据交换控制6-1 布尔指令掌握要点：布尔指令:用语所有位元件Load指令（装入）：LD，LDN，LDR，LDF分别对应常开，常闭，上升沿，和下降沿其中: N 代表“非”R 代表“上升沿”F 代表“下降沿”程序例:逻辑AND 指令: AND, ANDN , ANDR , ANDF。
逻辑与指令执行操作数（或它的反转数，或上升沿，或下降沿）和前面指令的布尔运算结果间的逻辑与操作。
程序例:逻辑OR指令: OR , ORN , ORR , ORF，逻辑或指令执行操作数（或它的反转数，或上升沿，或下降沿）和前面指令的布尔运算结果间的逻辑或操作。
程序例:赋值指令ST, STN, S, 和R分别对应直接，反转，置位，和复位线圈，其中: N 表示输出的非S 表示强制置位R 表示强制复位程序例:异或指令(XOR, XORN, XORR, XORF)异或指令执行操作数（或它的反转数，或上升沿，或下降沿）和前面指令的布尔运算结果间的异或操作。
PLC顺序控制指令及应用
J
选择性分支
• 并发性分支 并发性分支
并发性分支
（3）循环构造
• 循环构造用于 一种顺序过程 旳屡次或往复 执行。功能图 画法如图所示， 这种构造可看 作是选择性分 支构造旳一种 特殊情况。
（4）复合构造
I1.2
M030.0
Q0.0
I0.0
M030.1
Q0.1
I0.1
M030.2
Q0.2
I0.3
2. 使用规则
• （1）状态与状态不能直接相连，必须用转 移分开；
• （2）转移与转移不能直接相连，必须用状 态分开；
• （3）状态与转移、转移与状态之间旳连线 采用有向线段，画功能图旳顺序一般是从 上向下或从左到右，正常顺序时能够省略 箭头，不然必须加箭头。
• （4）一种功能图至少应有一种初始状态。
M030.3
Q0.3
I0.4
I0.2
M030.4
Q0.4
I0.5
M030.5
Q等0待.0
M030.6
Q0.2
I0.6
M030.7
Q0.5
I1.0
M031.0
等待
功能流程图举例
I1.1
M031.1
Q1.0
4.指令格式 • 顺序控制指令格式
LSCR
Sx.y 步开始
SCRT Sx.y 步转移
SCRE 步结束
6.2 设计实例
• 1. 系统描述 • 2. 制定控制方案 • 3. 系统配置及输入输出对照表 • 4. 设计主电路及PLC外部接线图 • 5. 设计功能流程图 • 6. 建立步与继电器对照表 • 7.画梯形图
例：分检大小球
• 并行分支和连接电路举例：
选择性分支
• 并发性分支 并发性分支
并发性分支
（3）循环构造
• 循环构造用于 一种顺序过程 旳屡次或往复 执行。功能图 画法如图所示， 这种构造可看 作是选择性分 支构造旳一种 特殊情况。
（4）复合构造
I1.2
M030.0
Q0.0
I0.0
M030.1
Q0.1
I0.1
M030.2
Q0.2
I0.3
2. 使用规则
• （1）状态与状态不能直接相连，必须用转 移分开；
• （2）转移与转移不能直接相连，必须用状 态分开；
• （3）状态与转移、转移与状态之间旳连线 采用有向线段，画功能图旳顺序一般是从 上向下或从左到右，正常顺序时能够省略 箭头，不然必须加箭头。
• （4）一种功能图至少应有一种初始状态。
M030.3
Q0.3
I0.4
I0.2
M030.4
Q0.4
I0.5
M030.5
Q等0待.0
M030.6
Q0.2
I0.6
M030.7
Q0.5
I1.0
M031.0
等待
功能流程图举例
I1.1
M031.1
Q1.0
4.指令格式 • 顺序控制指令格式
LSCR
Sx.y 步开始
SCRT Sx.y 步转移
SCRE 步结束
6.2 设计实例
• 1. 系统描述 • 2. 制定控制方案 • 3. 系统配置及输入输出对照表 • 4. 设计主电路及PLC外部接线图 • 5. 设计功能流程图 • 6. 建立步与继电器对照表 • 7.画梯形图
例：分检大小球
• 并行分支和连接电路举例：
PLC三百第六章顺序控制设计法
示例：
控制锅炉的鼓风机和引风机
的 要 求 。 按 下 起 动 按 钮 SB1
I0.0
（I0.0点输入）后，应先开引
风机，延时5s后再开鼓风机。
按 下 停 止 按 钮 SB2 （ I0.1 点 输 入）后，应先停鼓风机，5s后
Q4.0
再停引风机。KM1为引风机交 流 接 触 器 （ Q4.0 点 驱 动 ） ， Q4.1
组成：步、有向连线、转换、转换条件、动作
顺序功能表图的组成
由步、转换、转换条件、有向连线、动作来组成。
步与步之间用 有向连线连接，箭 头表示转换的方向
转换用与有 向连线垂直的短 划线表示，转换 将相邻两步分开。
初始步
用矩形框表示各步。 框内的数字，编程 元件的地址表示步的 编号。
动作用矩形 框表示，框内 的文字表示动 作的内容
M1.0 系统状态
I0.0 M1.0
I0.1 M1.0
M1.0=1 连续工作模式
转换条件=1
使用置位复位指令的顺序控制梯形图编程方法
使用置位复位指令的顺序控制编程方法又称为以转换为 中心的编程方法。
转换条件
转换后的状态（结果）
示例：
输出电 路
示例：
选择分支
选择合并 分支 合并
输出
具有多种工作方式系统的顺序控制
转换条件用
短划线旁边用文 字、表达式或符 号说明。
当系统正处在某一步所在的阶段，进 行相应的动作时，叫做该步处于活动状态， 该步称为活动步。
当转换条件满足时，上一步的活动 结束，下一步的活动开始。
示例：
➢基本结构
单序列结构
选择序列结构
分支
合并
单序列由一
lc第六章程序设计PPT参考课件
Date: 2024/8/5
Page: 21
电气控制与PLC应用21
CH6 FX系列PLC的程序设计
顺序功能图的绘制
➢ 根据以上分析和被控对象工作内容、步骤、顺序和控制要 求画出顺序功能图。绘制顺序功能图是顺序控制设计法中 最为关键的一步。
➢ 顺序功能图又称做状态转移图，它是描述控制系统的控制 过程、功能和特性的一种图形。
➢ 顺序功能图不涉及所描述控制功能的具体技术，是一种通 用的技术语言，可用于进一步设计和不同专业的人员之间 进行技术交流。
➢ 国际电工委员会1994年5月公布的可编程控制器标准 IEC1131—3中，将SFC （Sequential Function Chart） 确定为可编程控制器位居首位的编程语言。各个PLC厂家 都开发了相应的顺序功能图。
CH6 FX系列PLC的程序设计
教学目标
掌握经验设计法和顺序功能图设计法。 能用PLC设计自动控制系统。
Date: 2024/8/5
Page: 1
电气控制与PLC应用1
CH6 FX系列PLC的程序设计
第一节 PLC程序的经验设计法
• 基本思路：根据控制要求选择相关联的基本控制环节或经验证的成
熟程序，对其进行补充和修改，最终综合成满足控制要求的完整程序。 若找不到现成的相关联程序，需根据控制要求一边分析一边设计，随 时增加或减少元件以及改变触点的组合方式，经过反复修改最终得到 理想的程序。
常闭触点断开，打开自保，Y0为OFF。
➢ 图（c）中为利用功能指令中的交替输出指令ALT来实现单按钮控制启停控
制的电路。
Date: 2024/8/5
Page: 7
电气控制与PLC应用7
CH6 FX系列PLC的程序设计
第6章S7-300PLC指令系统及编程(1).
图6-24 两个字间的 AW指令的操作
例2 使用32位常数异或XOD指令的示例。该程序实现了累加器与
指令中给出的32位常数的异或逻辑运算。
L MD10
//把存储区双字MD10的内容写入累加器1
XOD DW#16#ABCD_1978 //把累加器1的内容与DW#16#ABCD_1978
按位进行异或逻辑运算,结果放在累加器1中
一个正跳沿，Q4.0便反转一次。因此只要设计一个反转程序，每测 得一个正跳沿则进行一次反转，没有正跳沿则不执行反转。具体程 序如图5-21所示（用了跳转指令）。
图6-21 二分频器程序之二
4.往复运动小车控制程序的编写 一小车由电动机拖动，启动后小车自动前进，至指定位置又自动
退回到起始位置，然后又前进，如此反复运行直至命令停止。根据 上述控制要求对I/O点分配如下。小车控制程序如图5-22所示。
STL L MW10 L MW20
AW
T MW12
//把存储字MW10的内容写入累加器1低字中
//把存储字MW20的内容写入累加器1低字中,累加器1原内 容移至累加器2
//累加器1、2低字内容逐位进行“与”逻辑运算,结果存放 在累加器1低字中
//把累加器1低字中内容传送至存储区MW12中
设MW10、MW20的存储内容如图6-24所示，按位进行与运算后， 存入MW12的内容亦示于图6-24中。
T MD14
//把累加器1中内容传送至存储区双字MD14
中设MD10的存储内容如图5-25所示，与异或XOD指令中常数按位进
行异或运算后，传入存储双字MD14的内容亦示于图5-25中。
图5-25 32位常数XOD指令的操作
（二）字逻辑梯形图方块指令 上述字逻辑语句表指令都有对应的梯形图方块指令，梯形图方块
(完整版)PLC顺序控制梯形图的编程方式汇总
X2 起动
M201
Y0
X0
M202
Y0
Y1 X0
M203
Y1
X1
M8002 M200 X2
M201 X0
M202 X0 X1
M203 T2
SET M200 SET M201 RST M200
SET M202 RST M201
SET M203 RST M202 PLS M100 SET M200 RST M203
补充：状态转移图
一个控制过程可以分为若干个阶段，这些阶 段称为状态。状态与状态之间由转换条件分 隔，相邻的状态具有不同的动作，当相邻两 状态之间的转换条件得到满足时，相邻状态 就实现转换，即上面的动作结束下面的动作 开始，描述这一状态转换过程的图就称为状 态转移图
状态器软器件S是构成状态转移图的基本元素， 共有1000点
用传送带传送长物体的控制 图如图所示。为了减少传送 带的运行时间，采用分段传 送方式。A、B为两条传送带， GK1、GK2为两个光电开关， 工作过程如下：按一下起动 按钮，A开始运行，B不运行； 当长物体前端靠近GK1时， A、B都运行；当长物体后端 离开GK1时，B运行，A不运 行；当长物体后端离开GK2 时，A、B都不运行。
SET M200
6.3.6各种编程方式的比较 1 编程方式的通用性 2 不同编程方式设计的程序长度比较 3 电路结构及其他方面的比较 STL指令的优点
6---4 具有多种工作方式的系统的编程方式
连续 （全自动循环运行)
自动
单周期 (间断周期运行） 单步 （自动运行试车）
手动
（1）调试 （2）自动参数的测定 （3）自动运行时突发情况的状态调整 （4）非标准操作
T1 T1
第六章步进指令
状态转移图和步进顺控图表达的都是同一个程序 ， 它的优点 是可以让编程者每次只考虑一个状态 ， 而不用考虑其他的状态 ， 使编程更容易。 另外 ， 状态的顺序可自由选择 ， 不一定非按 S 编号的顺序选用 。
注： ① ST L 电路不能用 M C 指令 。 ② M PS指令也不能紧接着 ST L 触点后使用 。
通过分析得出选择性分支定义：从 多个分支流程中选择某一个单支流 程 ， 称之为选择性分支。
例1：三台电机的循环启停运转控制 要求：
三台电机接于Y001、Y002、Y003。要求它们相 隔5s启动，各运行10s停止。并循环。
Y001
Y002
Y003
5S
5S
5S
5S
X001
C0
C1
C2
C3
二、选择分支与汇合流程
小结：可用步进顺序图，程序指令表和状态转移 图三种方法进行编程。若用状态转移图编程时必 须首先进行初始状态编程，然后进行选择性分支 与汇合、并行分支/汇合等电路的编写，下面进行 具体讲解。
二、 初始状态编程
初始状态编程例如图4-10 所示。在状态转移图起始位置的状态即是初 始状态 ， S 0 ～ S 9 可用作初始状态。
动画
一、单流程结构程序
所谓单流程结构，就是由一系列相继执行的工 步组成的单条流程。其特点是:
①每一工步的后面只能有一个转移的条件， 且转向仅有一个工步。
②状态不必按顺序编号，其它流程的状态也 可以作为状态转移的条件。
案例： 如下图 所示机械手的工作 ， 是将工件从 A 点向 B 点移送， 以此
为例说明状态转移图设计编程。 例中 ，上升桙下降、左行/右行等分别使用了双螺线管的电磁阀
汇合转移。 这是为了自动生成 SFC 画面而追加的规则。 注意 ： 分支、汇合的转移处理程序中 ， 不能用 M PS 、 M R D 、 M PP 、 A
注： ① ST L 电路不能用 M C 指令 。 ② M PS指令也不能紧接着 ST L 触点后使用 。
通过分析得出选择性分支定义：从 多个分支流程中选择某一个单支流 程 ， 称之为选择性分支。
例1：三台电机的循环启停运转控制 要求：
三台电机接于Y001、Y002、Y003。要求它们相 隔5s启动，各运行10s停止。并循环。
Y001
Y002
Y003
5S
5S
5S
5S
X001
C0
C1
C2
C3
二、选择分支与汇合流程
小结：可用步进顺序图，程序指令表和状态转移 图三种方法进行编程。若用状态转移图编程时必 须首先进行初始状态编程，然后进行选择性分支 与汇合、并行分支/汇合等电路的编写，下面进行 具体讲解。
二、 初始状态编程
初始状态编程例如图4-10 所示。在状态转移图起始位置的状态即是初 始状态 ， S 0 ～ S 9 可用作初始状态。
动画
一、单流程结构程序
所谓单流程结构，就是由一系列相继执行的工 步组成的单条流程。其特点是:
①每一工步的后面只能有一个转移的条件， 且转向仅有一个工步。
②状态不必按顺序编号，其它流程的状态也 可以作为状态转移的条件。
案例： 如下图 所示机械手的工作 ， 是将工件从 A 点向 B 点移送， 以此
为例说明状态转移图设计编程。 例中 ，上升桙下降、左行/右行等分别使用了双螺线管的电磁阀
汇合转移。 这是为了自动生成 SFC 画面而追加的规则。 注意 ： 分支、汇合的转移处理程序中 ， 不能用 M PS 、 M R D 、 M PP 、 A
第6章_S7-200顺序逻辑控指令及应用
称
开关 东西向绿灯 东西向黄灯 东西向红灯 南北向绿灯 南北向黄灯 南北向红灯
代 码 输入信号 SA 输出信号 HL1 HL2 HL3 HL4 HL5 HL6
地址编号 I0.0 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5
22
顺序功能图的编程步骤: （2）PLC端子接线
23
（3）编制控制系统的功能图
9
6.1.3 功能图的构成规则
（1）状态与状态不能直接相连，必须用转移分开； （2）转移与转移不能直接相连，必须用状态分开； （3）状态与转移、转移与状态之间的连线采用有向线段， 画功能图的顺序一般是从上向下或从左到右，正常顺序 时可以省略箭头，否则必须加箭头。 （4）一个功能图至少应有一个初始状态。如果没有初始步， 无法表示初始状态，系统也无法返回等待其动作的停止 状态。 （5）功能图一般来说是由状态和有向线段组成的闭环，即 在完成一次工艺过程的全部操作之后，应从最后一步返 回到初始步，系统停在初始状态，在连续循环工作方式 时，应从最后一步返回下一工作周期开始运行的第一步。
单流程结构的功能图
15
单流程结构举例1
例6-1：三台电动机MA1、MA2、MA3 按启动按钮后,MA1立即启动，随后MA2、MA3按时间 顺序自动启动。 停止时，按停止按钮，MA3立即停止，随后MA2、 MA1按时间顺序自动停止。 顺序功能图的编程步骤: ①分析控制要求，找出控制设备现场的实际输入和输出 点，选择PLC型号并分配I/O 地址 ②PLC端子接线 ③编制控制系统的顺序功能图 ④将顺序功能图转化成梯形图或语句表
(a)
转移条件
转移条件
(b)
8
6.1.2 功能图的基本概念(续)
送料小车往复运动的功能图 运货小车的工作过程: 循环开始时,小车处于两电机之间,按 下启动按钮SF1,接触器QA1得电,左电 机MA1启动;小车此时处在中间位置处 开始向左快速运行,行至BG1处,行程开 关BG1动作,QA1失电,QA2得电,小车向 左慢速运行;当到达BG2处时,BG2动 作,QA2失电,小车静止,此时定时器T43 开始通电延时,同时给小车装货,1分钟装 货结束,QA3得电,小车开始向右快速运 行;当碰到行程开关BG3时,QA3断电,同 时QA4得电,小车开始向右慢速运行;当 到达BG4时,小车静止,QA4断电，此时 定时器T44开始延时,同时给小车卸货,1 分钟后,定时器T44动作,小车开始向左 快速运行,如此周而复始。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X004 右限位 X005 右限位
SQ4
SQ5
操
上行Y002
作
杆
下行Y000
下限位
SQ2 X002
＋
右行Y003 左行Y004
小球箱
大球箱
Y001吸盘
SW
SQ:极限开关 X000
图9-11 大、小球自动分检装置示意图
16 June 2019
返回第一张 上一张幻灯片 下一张幻灯片
第六章
（1）当输送机处于起始位置时，上限位SQ3开关和 左限位开关SQ1被压下，极限开关SQ断开。
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
并行序列
当转换的实现导 致几个分支同时激活 时，采用并行序列。 其有向连线的水平部 分用双线表示。
第六章
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
跳步、重复和循环序列
第六章
(a)跳步序列
( b)重复序列
( c)循环序列
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
第六章
转换条件
步与步之间用“有向连线”连接，在 有向连线上用一个或多个小短线表示一个 或多个转换条件。
当条件得到满足时，转换得以实现。 当系统正处于某一步时，把该步称为“活 动步”。
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
1、状态转移图的三要素:步、转移条件、驱动负载 步
转换条件
驱动负载
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
第六章
步
将系统的工作过程可以分为若干个阶段， 这些阶段称为“步”。
“步”是控制过程中的一个特定状态。步又 分为初始步和工作步，
辅助继电器M和状态继电器S都可以用表 示“步”
第六章
第六章 PLC程序设计方法 及步进指令
§6.1 PLC程序设计方法
6.1.1、经验设计法(Experiential design method )
经验设计法：根据被控对象对控制系 统的要求，利用电气控制的典型线路,直接 设计出梯形图，再进行必要的化简和校验， 在调试过程中进行必要的修改。
16 June 2019
第六章
6.2.2 状态转移图 (顺序功能图 Sequential function chart)
状态转移图是一种用于描述顺序控制系统控 制过程的一种图形。它具有简单、直观等特点， 是设计PLC顺序控制程序的一种有力工具。
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
第六章
梯形图中同一元件的线圈可以被不同的STL触点驱 动，即使用STL指令时，允许双线圈输出。
STL触点之后不能使用MC/MCR指令。
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
第六章
先驱动负载,再进行状态转移
顺序不连续转移，非连续转移不能使用SET指令，而用 OUT指令。
IST指令 默认编号
3）通用状态继电器：S20~S499共480点
4）保持状态继电器：S500~S899共400点
5）报警用状态继电器：S900~S999共100点
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
6.3.3 简单状态转移图编程举例
第六章
例1：如图，传送带A先启动，货物到达光电开关x1 时，启动传送带B，货物离开光电开关x1时，传送带 A停止，货物离开光电开关x2时，传送带B停止。
（5）如果启动装置后，操作杆下行一直到SQ闭合 后，下限位开关SQ2仍为断开状态，则吸盘吸起的 是大球，操作杆右行碰到右限位开关SQ5（大球的 右限位开关）后，将大球释放到大球箱里，然后返 回到原位。
16 June 2019
返回第一张 上一张幻灯片 下一张幻灯片
(1)．I/O地址分配
第六章
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
第六章
特点：
梯形图 (Ladder Diagram) 一般不是唯一的。
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
第六章
设计要点：
熟悉典型的基本控制程序，是设计一个较 复杂的系统的控制程序的基础。
注意经验的积累，程序设计的经验不能一 朝一夕获得。
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
第六章
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
仅有两步的闭环的处理
第六章
如果在顺序功 能图中存在仅由 两步组成的小闭 环，用起保停电 路设计的梯形图 时不能正常工作， 如果在小闭环中 增设一步就可以 解决这一问题 。
返回第一张 上一张幻灯片 下一张幻灯片
(4)．语句表程序
用步进指令
第六章
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
3.梯形图
第六章
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
6.4 多流程步进控制的编程方法
6.4.1．选择序列分支与合 并的步进编程
1.编程方法：
S22
Y000
X002
S23
初始状态可由其他状态驱动，一般用系统的初始条件， 若无初始条件，可用M8002（PLC从STOP→RUN切换时 的初始脉冲）进行驱动。
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
第六章
S20
Y000
转换条件 X001 转换目标
S S21
S21 驱动处理
STL S20 OUT Y000 LD X001 S S21 STL S21
工厂电气控制 理、16指Jun定e 20转19 换条件和指定转换目标。 返回第一张 上一张幻灯片 下一张幻灯片
第六章
STL触点是与左母线相连的常开触点，类似于主控 触点，并且同一状态继电器的STL触点只能使用一次 （并行序列的合并除外）。
与 STL 触 点 相 连 的 触 点 应 使 用 LD 或 LDI 指 令 ， 使 用过STL指令后，应用RET指令使LD点返回左母线。
I/O地址分配图
返回第一张 上一张幻灯片 下一张幻灯片
(2)．功能图的设计
M0：初始状态 M1：小球 M2：没球 M3：停止循环
(3)．梯形图的设计
16 June 2019
第六章
返回第一张 上一张幻灯片 下一张幻灯片
第六章
16 June 2019
返回第一张 上一张幻灯片 下一张幻灯片
第六章
16 June 2019
Y001
X003
S24
Y002
X004
X005
S25
Y003
X006
S26
Y004
X007
S27
Y005
X010
选择序列的功能图及步进梯形图
16 June 2019
第六章
S22
Y000
X002
S S23
X005
S S25
S23
Y001
X003
S S24
S24
Y002
X004
S S27
S25
Y003
X006
这些序列实际上都是选择序列的特殊形式。
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
第六章
例：小车运行示意图，小车从SQ1处按下按钮SB1 开始前进。当碰到SQ4时后退，碰到SQ2后停止停 留5秒第二次前进，碰到SQ3后退回到原位。
停5秒
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
分捡小球大球的机械装置的控制
第六章
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
电梯定向流程图
第六章
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
第六章
顺序控制设计法最基本的思想是将系 统的一个工作周期划分为若干个顺序相连 的阶段，这些分阶段称为步（Step），并 用编程元件(M、S）来代表各步。
经验设计法
SQ1
SQ2
SQ3
停5秒
第六章
SQ4
自动循环
16 June 2019
自动往返
第一次 前进结 束
第一次 后退结 束
第二次 前进结 束
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
顺序控制设计法
第六章
输入输出分配表
启动按钮SB X0 行程开关SQ1 X1 行程开关SQ2 X2 行程开关SQ3 X3 行程开关SQ4 X4
2、状态转移图的结构 单序列
第六章
16 June 2019
工厂电气控制 返回第一张 上一张幻灯片 下一张幻灯片
选择序列
第六章
一个活动步之后，紧接着有几个后续步可供选 择的结构形式称为选择序列,一次仅能选择进入一 个序列。选择序列中的各单序列是互相排斥的，其 中任何两个单序列都不会同时执行。
16 June 2019
（2）启动装置后，操作杆下行，一直到极限开关 SQ闭合。此时，若碰到的是大球，则下限位开关 SQ2仍为断开状态，若碰到的是小球则下限位开关 SQ2为闭合状态。
